欧姆定律作业

沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

地磅工作时，重物越重，电表的示数就越大。

下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A ．B ．C ．D ．3、如图所示的是琳琳设计的电路图，当她闭合开关S 1、S 2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（ ）A ．两个电流表的示数相等B ．A 1测的是通过L 1的电流C ．两灯L 1与L 2电阻之比为1：4D ．两灯L 1与L 2电阻之比为4：14、如图所示电路，若甲、乙均为电流表时，断开开关S ，两电流表读数为2:3I I =甲乙:，若甲、乙均为电压表时，闭合开关S ，则两电压表的读数（ ）A ．:2:3U U =乙甲B ．:2:1U U =乙甲C ．:1:3U U =甲乙D ．:3:1U U =甲乙5、将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P 2放在（ ）。

四、欧姆定律的应用（总分：40分时间：60分钟）一、选择题（本题包括5小题，每小题3分，共15分。

每小题只有1个选项符合题意）1.如图电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4V，若将滑片移至中点时，电压表示数为（）A．等于2V B．大于2V C．小于2V D．无法确定2.如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1 D．通过L1与L2的电流之比为1：23.（2017•广西）如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样。

当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω-15ΩD．电路总电阻的最大值为5Ω4.（2017•威海）如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的 B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大 D．油位越低，R两端的电压越小5.（2016•厦门）公共场所严禁吸烟。

小明设计了一种简易烟雾报警控制器如图所示。

电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表V的指针偏转到某区域时触发报警系统。

以下做法能使控制器在烟雾较淡时就触发报警的是（）A．V改接大量程 B．增大激光强度 C．减少R0阻值 D．减小电源电压二、填空题（本题包括2小题，每空2分，共10分）6.（6分）（2017•十堰）如图所示电路，电源电压保持不变，滑动变阻器最大阻值为20Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，此时电阻R两端的电压为 V；当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A．则电源电压为 V，电阻R的阻值为Ω。

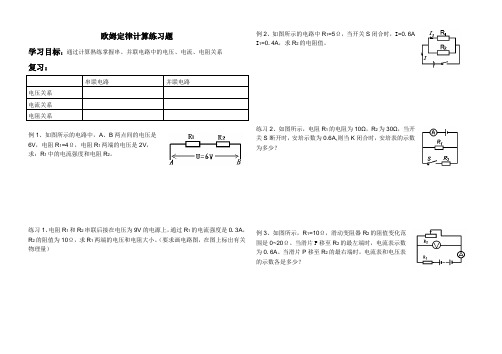

欧姆定律计算练习题学习目标：通过计算熟练掌握串、并联电路中的电压、电流、电阻关系 复习：例1、如图所示的电路中，A 、B 两点间的电压是 6V ，电阻R 1=4Ω，电阻R 1两端的电压是2V ， 求：R 1中的电流强度和电阻R 2。

练习1、电阻R 1和R 2串联后接在电压为9V 的电源上，通过R 1的电流强度是0.3A ，R 2的阻值为10Ω，求R 1两端的电压和电阻大小。

（要求画电路图，在图上标出有关物理量）例2、如图所示的电路中R 1=5Ω，当开关S 闭合时，I =0.6A I 1=0.4A ，求R 2的电阻值。

练习2、如图所示，电阻R 1的电阻为10Ω，R 2为30Ω，当开关S 断开时，安培示数为0.6A,则当K 闭合时，安培表的示数为多少？例3、如图所示，R 1=10Ω，滑动变阻器R 2的阻值变化范围是0~20Ω。

当滑片P 移至R 2的最左端时，电流表示数为0.6A 。

当滑片P 移至R 2的最右端时，电流表和电压表的示数各是多少？练习3、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数I1=0.2A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1Ω。

求：滑动变阻器ab间的阻值Rab是多少？例4、如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多大？练习4、如图所示的电路中，电源电压若保持不变。

R1=4Ω，R3=6Ω。

⑴、如果开k1、k2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开k1、k2都闭合时，电流表示数为2A，那么R2的阻值是多大？当堂检测1、有一电阻为20Ω的电灯，在正常工作时它两端的电压为12V。

但是我们手边现有的电源电压是15V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？2、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。

2012.06.05家庭作业A 组（提高题）《欧姆定律》专题班级： 姓名： 评价：一、填空题1、两只灯泡L 1和L 2的额定电压相同，额定功率之比P 1∶P 2=2∶1，并联后接在电路中总电流为3安培，则通过L 1的电流为_______安；若将两只灯泡L 1和L 2串联后，仍接在原来的电路中，则通过L 1的电流为_______安。

2、（10·攀枝花）小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如下图所示I -U 关系图象，则甲、乙两个电阻串联后总电阻是_________Ω；这两个电阻串联后接在电压为6V 的电源上，电路中的电流为________A ；这两个电阻并联后接在6V 电源上，干路中的电流为________A 。

3、在“研究电流跟电压的关系”实验中，被控制的物理量是 ，实验结论是 ；在“研究电流跟电阻的关系”实验中，被控制的物理量是 ，实验结论是 ．这两个实验所用的科学方法是控制变量法。

4、如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P从中点向左端滑动时，电流表示数的变化范围为 ．二、计算题5、在如图10所示的电路中，电源电压保持不变。

电路中滑动变阻器上标有“20W 2A ”字样，电流表的量程为0～0.6安，电压表的量程为0～3伏，电阻R 1的阻值为4欧。

当滑片在滑动变阻器的最右端a 点时，闭合电键，电压表的示数为1.5伏，求：（1）通过电阻R 1的电流。

（2）电源电压。

（3）为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围。

6、在图11所示的电路中，电阻R 1的阻值为10欧，滑动变阻器上标有“20Ω 2A ”字样，电源电压为7.5伏且不变。

闭合电键S ，电流表A 的示数为0.5安。

求：① 电阻R 1两端的电压。

② 电阻R 2接入电路的电阻阻值。

③ 当移动滑动变阻器的滑片P 时，电流表A 示数的范围。

7 闭合电路的欧姆定律根底夯实一、选择题(1～4题为单项选择题，5～7题为多项选择题) 1．关于闭合电路，如下说法正确的答案是( ) A ．电源短路时，放电电流为无限大 B ．电源短路时，内电压等于电源电动势 C ．用电器增加时，路端电压一定增大D ．把电压表直接和电源连接时，电压表的示数等于电源电动势 答案：B解析：电源短路时，R ＝0，放电电流I ＝E r，U 内＝E ，A 错误，B 正确；当并联用电器增加时，并联电阻变小，电路中的电流变大，内电压变大，路端电压变小，C 错误；当电压表直接和电源连接时，电压表不视为理想电表时，电路中有微小电流，内电路有一定的电势降落，D 错误。

2．一太阳能电池板，测得它的开路电压(电动势)为800mV ，短路电流为40mA ，假设将该电池板与一阻值为60Ω的电阻器连成一闭合电路，如此它的路端电压是( )A ．0.10VB ．0.20VC ．0.40VD ．0.60V答案：D 解析：r ＝E I 短＝0.80.04Ω＝20Ω，U ＝E R ＋rR ＝0.6V 。

3．一同学将变阻器与一只6V,6～8W 的小灯泡L 与开关S 串联后接在6V 的电源E 上，当S 闭合时，发现灯泡发光。

按此图的接法，当滑片P 向右滑动时，灯泡将( )A ．变暗B ．变亮C ．亮度不变D ．可能烧坏灯泡 答案：B解析：由图可知，变阻器接入电路的是PB 段的电阻丝，当滑片P 向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确。

由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡。

4．(福建师大附中2014～2015学年高二上学期期末)在如下列图的电路中，开关S原来是闭合的，现将S断开，如此灯泡L亮度变化和电容器C带电量变化情况是( ) A．灯泡L变亮、电容器C带电量增加B．灯泡L变亮、电容器C带电量减少C．灯泡L变暗、电容器C带电量增加D．灯泡L变暗、电容器C带电量减少答案：A解析：由图可知，当开关闭合时，R2与L串联后与R3并联，再与R1串联；当开关断开时，R3断开，总电阻增大，总电流减小，R1分压与内电压减小，灯泡两端电压增大；故灯泡变亮；电容器并联在电源两端，因内电压减小，路端电压增大，故电容器两端电压增大，由Q＝UC可知，电容器带电量增加。

14.4 欧姆定律的应用一、填空题1．在实验室中常用 法测导体的电阻，它是分别用 和 测出电阻两端的 和通过电阻的 ，然后根据公式 求出导体的电阻值．本实验中除了需要电源、电压表、电流表、导线、开关、被测电阻外，还需要的器材有 ．2．下列是伏安法测电阻的必要的实验步骤，其合理的排列顺序是 。

A ．闭合开关 B ．将测出的数据填入表格中 C ．计算被测小灯泡的灯丝的电阻 D ．读出电压表、电流表的数值 E ．断开开关 F ．将滑动变阻器的阻值调到最大值G ．对照电路图连接好电路 H ．调节滑动变阻器，使电压表的示数为2.5V 3．电阻R 1＝20Ω，与R 2串联后的总电阻为80Ω，则R 2＝ Ω，将R 1 与R 2并联后的总电阻为R 并＝ Ω．4．已知R 1∶R 2＝2∶3，并联接入电路中，则R 1 与R 2两端电压之比U 1∶U 2＝ ，通过R 1 与R 2电流之比I 1∶I 2＝ ．5．如图1所示，接通开关S 后滑动变阻器的滑片P 向B 滑动时，电流表的示数将 ，电压表的示数将 （选填“变大”“变小”或“不变”）．若此时电压表的示数为2.5V ，要使电压表的示数变为3V ，滑片P 应向 端滑动． 图1 6．两个电阻R 1＝5Ω，与R 2串联后接到6V 的电源上，总电阻为15Ω，则R 2＝ Ω，I 1∶I 2＝ ， U 1∶U 2＝ ，U 1＝ V ，U 2＝ V ．二、选择题（只有一个选项符合题意）7．如图2所示，电流表的示数为I ，电压表的示数为U ，两电阻R 1和R 2的阻值均已知，下列各式中正确的是（ ）A ．IU ＝R 1 B ．IU ＝R 2 C ．IU ＝R 1＋R 2 D ．IU ＝R R 1图图8．如图3所示，当开关S 闭合后，滑动变阻器的滑片P 向右滑动时（电压U 不变），则电流表和电压表的示数将（ ）A ．变大，变小B ．变小，变大C ．变大，不变D ．变小，不变三、实验探究题9．现有电压表两只、电池组一个、滑动变阻器一个、已知阻值的定值电阻R 0一个、未知电阻R x 一个、开关一个、导线若干，请你设计一个实验，测出R x 的阻值．⑴画出你设计的实验电路图；⑵写出步骤及所需记录的物理量； ⑶写出计算R x 的表达式．1221。

八年级物理家庭作业本习题精选精编了一些电学方面的典型性、趣味性强，知识覆盖面广的题目，既能保证每个课时有一定量的基础练习题，帮助学生掌握基础知识，又有一定量的能力提高题。

试题难易结合，帮助学生更上一层楼。

作业安排：第一讲作业 欧姆定律和测量小灯泡电阻的原理1、欧姆定律数学表达式的变换式是：① ；② 。

2、某同学在做电流跟电压、电阻的关系的实验时，得到以下两组实验数据： 表一 表二（1）分析表一，得出结论： （2）分析表二，得出结论： （3）综合上述结论得出：3、应用欧姆定律可以测量导体的电阻。

方法是把导体接入电路，使导体中通过电流，用 表和 表 分别测出导体 和 ，再根据公式 计算出导体的电阻，这种测量电阻的方法叫做 法。

4、由欧姆定律，R U I =导出IU R =，以下的说法中正确的是 （ ）Ａ、电阻R 与电压U 成正比 Ｂ、电阻R 与电流强度I 成反比Ｃ、电阻R 随电压U 、电流强度I 的变化而变化Ｄ、导体的电阻等于导体两端的电压与通过它的电流强度的比值 5、下列说法中正确的是 （ ）Ａ、导体两端有电压，导体中一定有电流 Ｂ、导体中有电流，导体两端一定有电压 Ｃ、电阻大的导体，其两端电压一定大 Ｄ、电阻小的导体，通过其中的电流一定大6、有一如图所示的电路，若将滑动变阻器的滑片Ｐ向左滑动，则电流表和电压表的示数将分别（ ）Ａ、变大、变大 Ｂ、变大、变小 Ｃ、变大、不变Ｄ、变小、不变7、一段导体两端电压是2Ｖ，导体中电流是0.25Ａ，如果电压增大到3Ｖ，导体中的电流是多少安？家长签字：_____________电阻（Ω） 电压（Ｖ）电流（Ａ）10 2 0.210 4 0.410 6 0.6电压（Ｖ） 电阻（Ω） 电流（Ａ）6 5 12 10 0.6 20 0.3第二讲作业 电阻的串并联一、填空题1、将4Ｖ电压加在用电器两端时，通过的电流是200mA ，该用电器的电阻是 Ω；当加2Ｖ电压在 这用电器两端时，通过的电流是 Ａ。
