制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2 Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8) Q2环境热负荷（=0.18KW/m2X机房面积）方法二：面积法（当只知道面积时）Qt=S x p Qt总制冷量(kw)S 机房面积(m2) P 冷量估算指标精密空调场所冷负荷估算指标电信交换机、移动基站（350-450W/m2）金融机房（500-600W/m2）数据中心（600-800W/m2）计算机房、计费中心、控制中心、培训中心（350-450W/m2）电子产品及仪表车间、精密加工车间（300-350W/m2）保准检测室、校准中心（250-300W/m2）Ups 和电池室、动力机房（300-500W/m2）医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2）UPS机房空调选项计算1-1. BTU/小时= KCal×3.96 1-2. KCal= KVA×860 1-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率) = KVA(UPS容量)×3400(1-UPS效率) 例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000.Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW; 0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W; S为机房面积，单位是m2。
机房空调工程的负荷计算公式机房空调工程的负荷计算公式在空调系统设计和施工中具有重要的功能。
这些公式可以支持工程团队计算和估算空调系统的工作负荷，从而确保系统能够有效地满足机房内设备的散热需求。
在本文中，我们将探讨机房空调工程的负荷计算公式的基本原理和应用方法。
一、机房空调负荷的分类空调系统的负荷计算需要考虑不同的因素，包括室内热负荷、室外热负荷，以及机房内的人员数量、设备密度等因素。
在实际应用中，机房空调负荷可以分为以下几类：1. 实际热负荷：指设备产生的总热量，包括电力消耗和传统的热量产生方式。
2. 潜在热负荷：是指机房内湿度的变化导致的隐含热负荷，主要是由空气中的水分产生的热量。
3. 传热负荷：指空气流动和散热系统运作所导致的散热量。
机房空调系统负荷计算的首要任务是确定实际热负荷，然后考虑潜在负荷和传热负荷。
二、机房空调负荷计算公式1. 人员热负荷机房内人员数量越多，所产生的热量越大。
为了计算机房内人员的热负荷，我们需要使用以下公式：Qp = Np × Lp其中，Qp表示人员热负荷，Np表示机房内人员的数量，Lp表示每个人所产生的热量，通常取值为100W/h。
机房内的人员数量通常由建筑设计人员计算得出。
2. 设备实际热负荷摆放于机房内的设备会产生大量的热量，因此所产生的实际热负荷值非常重要。
机房内的设备实际热负荷通常使用以下公式计算：Qe = ∑Pe其中，Qe表示实际热负荷，Pe表示摆放于机房内各个设备消耗的电力。
这个数值通常取决于设备制造商提供的消耗电力值。
3. 潜在热负荷不同的空气湿度水平会导致不同的潜在热负荷，因此我们需要计算潜在热负荷以参考实际热负荷。
计算潜在热负荷的公式如下：Qh = 0.68 × G × (Hwg – Hwi)其中，Qh表示潜在热负荷，Hwg表示机房内湿度，Hwi 表示机房外湿度，G表示机房内空气的流量。
4. 传热负荷传热负荷是指机房空调系统的传热效率和管理质量所带来的散热负荷。
机房空调热负荷计算方法整理1.传热负荷计算方法：传热负荷是机房空调热负荷计算的核心内容，它包括传导、对流和辐射三种途径的热量传递。
传热负荷可采用以下公式计算：Q=U*A*ΔT其中，Q为传热负荷（单位为瓦特W），U为传热系数（单位为瓦特/平方米/摄氏度W/m²·℃），A为传热面积（单位为平方米m²），ΔT为温度差（单位为摄氏度℃）。
2.人体热负荷计算方法：机房内工作人员也会产生一定的热量。
每个人体的热负荷不同，一般可以采用下面的公式计算：Q=60*P其中，Q为人体热负荷（单位为瓦特W），P为人的数量。
3.设备热负荷计算方法：机房内的设备也会产生热量。
每个设备的热负荷不同，可以通过以下公式计算：Q=(P+PL)*CF其中，Q为设备热负荷（单位为瓦特W），P为设备功率（单位为瓦特W），PL为设备功率余量（单位为瓦特W），CF为修正系数，考虑设备的运行时间和负荷特点。
4.日照热负荷计算方法：机房内的日照热负荷主要来自于阳光直射，可以通过以下公式计算：Q=AC*(N*AF+D*AT)其中，Q为日照热负荷（单位为瓦特W），AC为透光面积（单位为平方米m²），N为正常白天的太阳辐射量（单位为W/m²），AF为透射系数，D为日照时间（单位为小时h），AT为修正系数，考虑日照的角度、方向等因素。
5.其他热负荷计算方法：还可以考虑机房内其他因素产生的热负荷，如墙体导热负荷、天花板导热负荷、地板导热负荷等。
这些热负荷可以通过测量或计算得到。
综上所述，机房空调热负荷计算方法包括传热负荷、人体热负荷、设备热负荷、日照热负荷和其他热负荷等几个方面。
在计算时需要考虑各项因素，并结合实际情况进行调整。
通过正确计算机房空调热负荷，可以为机房提供合适的温度和湿度，提高机房的工作效率和设备的使用寿命。
同时，还可以降低能源消耗，减少对环境的影响。
机房总热负荷的计算及空调配置选型机房主要的热负荷来源于设备的发热量及环境维护结构的热负荷。
因此，我们要了解主设备的数量及用电情况以确定精密空调的容量及配置。
根据以往经验，除主要的设备热负荷之外的其他负荷，如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等，如不具备精确计算的条件，也可根据机房的面积进行测算。
1、已知UPS容量，计算机房精密空调配置：例：UPS容量为100KVA，机房面积80m2，则机房设备热负荷Q1为：100kva（UPS容量）×0.8（功率因数）×0.8（带载率）×0.8（热转换）＝51.2KW主机房其他热负荷Q2为：80（面积）×0.1＝8KW则主机房总热负荷Q=Q1+Q2=51.2+8 = 59.2KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足主机房制冷需求。
2、已知负载功率，计算机房精密空调配置：例：负载功率为60KW，机房面积80m2，则机房设备热负荷Q1为：60KW（负载功率）×0.8（热转换）＝48KW机房其他热负荷Q2为：80（面积）×0.1＝8KW则机房总热负荷Q=Q1+Q2=48+8 = 56KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足机房制冷需求。
3、UPS室机房精密空调配置：例：UPS容量为400KVA，UPS室面积60m2，则UPS室设备热负荷Q1为：400kva（UPS容量）×0.8（功率因数）×0.08（热损耗）＝25.6KWUPS室其他热负荷Q2为：60（面积）×0.1＝6KW则机房总热负荷Q=Q1+Q2=25.6+6 = 31.6KW因此，我们推荐2台艾默生品牌PWX系列的PEX35机房精密空调，形成1主1备冗余工作，可满足UPS室制冷需求。
4、电池室机房精密空调配置：铅酸免维护蓄电池一般来说其寿命为3～5年，但是电池的使用环境和使用者对电池的日常维护保养，很大程度上影响到电池使用寿命的延长或缩短。

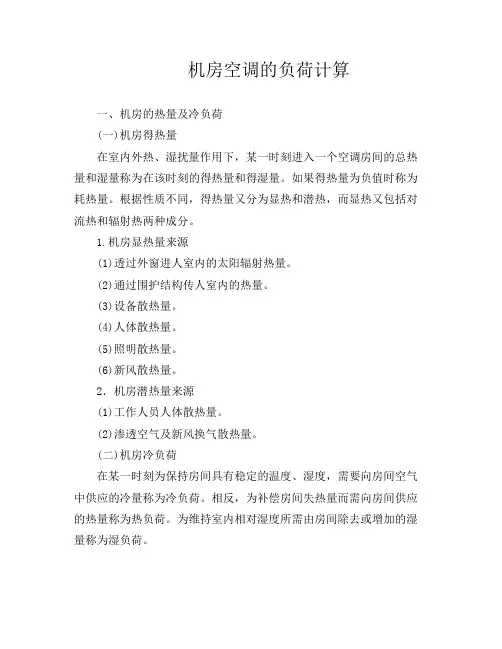

机房空调的负荷计算一、机房的热量及冷负荷(一)机房得热量在室内外热、湿扰量作用下，某一时刻进入一个空调房间的总热量和湿量称为在该时刻的得热量和得湿量。
如果得热量为负值时称为耗热量。
根据性质不同，得热量又分为显热和潜热，而显热又包括对流热和辐射热两种成分。
1.机房显热量来源(1)透过外窗进人室内的太阳辐射热量。
(2)通过围护结构传人室内的热量。
(3)设备散热量。
(4)人体散热量。
(5)照明散热量。
(6)新风散热量。
2．机房潜热量来源(1)工作人员人体散热量。
(2)渗透空气及新风换气散热量。
(二)机房冷负荷在某一时刻为保持房间具有稳定的温度、湿度，需要向房间空气中供应的冷量称为冷负荷。
相反，为补偿房间失热量而需向房间供应的热量称为热负荷。
为维持室内相对湿度所需由房间除去或增加的湿量称为湿负荷。
冷负荷与得热量在数量上有时相等，有时则不等。
围护结构热工特性及得热量的类型决定了得热和负荷的关系。
在瞬时得热中的潜热得热及显热得热中的对流成分是直接散放到房间空气中的热量，它们立即构成瞬时负荷。
机房内计算机的散热则大部分构成瞬时负荷，例如CPU散热片与CPU表面直接接触，CPU表面的热量通过热传导传递给CPU散热片，散热风扇产生气流通过热对流将CPU散热片表面的热量带走i而机箱内空气的流动也是通过热对流将CPU散热片周围空气的热量带走，直到机箱外。
而显热得热中的辐射成分，如外窗的瞬时日射得热及照明辐射热，不能立即构成瞬时冷负荷，因为镭射热透过空气被室内各种物体的表面所吸收和储存，这些物体的温度会升高，一旦其表面温度高于室内空气温度时，它们又以对流方式将储存的热量散发给空气。
二、如何计算恒温恒湿机房内所需的冷量为了确定空调机的容量，以满足机房温度、湿度、洁净度和送风速度的要求(简称四度要求)。
必须首先计算机房的热负荷。
机房的热负荷主要来自两个方面：其一是机房内部产生的热量，它包括：室内计算机及外部设备的发热量，机房辅助设施和机房设备的发热量(电热、蒸气水温及其它发热体)。
冷量单位〉千瓦(kw)—国际单位制，把制冷量统一到功率相同单位，是现在制冷界努力的方向〉大卡(kcal/h)一习惯使用单位，与kw的换算关系为1kcal/h=1.163w1w=0.86kcal/h1万大卡=11.6千瓦〉冷吨(RT)----1吨0摄氏度的冰在24小时内变成0摄氏度水所吸收的热量。
1冷吨=3.517kw〉匹(HP)---又称马力、匹马力，即表示输入功率，也常表示制冷量。
表示功率时1HP=0.735KW〉表示制冷量时，实际含义为消耗1HP功率所产生的制冷量1HP - - -2.2KW二制冷量简便计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m2X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S机房面积(m2)P冷量估算指标三精密空调场所的冷负荷估算指标电信交换机、移动基站（350-450W/m2）金融机房（500-600W/m2）数据中心（600-800W/m2）计算机房、计费中心、控制中心、培训中心（350-450W/m2）电子产品及仪表车间、精密加工车间（300-350W/m2）保准检测室、校准中心（250-300W/m2）Ups和电池室、动力机房（300-500W/m2）医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2）四其它场所的冷负荷估算指标办公室（160-200W/m2）住宅（220W/m2）火锅店（350-400W/m2）服装店（180-170W/m2）别墅（180W/m2）客厅（160W/m2）五ups机房空调选型计算公式1-1.BTU/小时=KCal×3.961-2.KCal=KVA×8601-3.BUT/小时=KVA(UPS容量)×860×3.96×(1-UPS效率)=KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）二、IDC机房空调选型计算公式.Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000.Q为制冷量，单位KW；.W为设备功耗，单位KW；按用户需求暂按110KW;.0.8为功率因数；.0.7-0.95为发热系数，即有多少电能转化为热能；取0.7.80-200是每平方米的环境发热量，单位是W;.S为机房面积，单位是m2。
机房空调功率计算机房的空调功率计算是机房设计中非常重要的一项工作。
机房是一个密闭的环境，通常内部有大量的电子设备运行，产生大量的热量。
为了确保机房内的温度和湿度在合适的范围内，需配置适当的空调设备。
首先，我们需要了解机房的热负荷。
机房的热负荷主要包括两部分：一是设备本身的热负荷，即设备运行时产生的热量；二是机房的人员和照明所产生的热负荷。
设备本身的热负荷可以通过以下公式计算：Q1=∑(P×η)其中，Q1为设备本身热负荷（单位：W），P为各设备的额定功率（单位：W），η为设备的功率系数（通常取0.9）。
机房的人员和照明的热负荷可以通过以下公式计算：Q2=n×q其中，Q2为机房的人员和照明的热负荷（单位：W），n为机房内的人数，q为单个人员和照明的热负荷（通常取100-150W/m²）。
得到设备本身的热负荷和机房的人员和照明的热负荷后，两者相加即得到机房的总热负荷：Q=Q1+Q2机房冷却功率的计算公式如下：P=Q/COP其中，P为机房空调的功率（单位：W），COP为机房空调的性能系数（通常取2.5-3.5）。
在实际工程设计中，我们还需要考虑一些额外的因素，如机房的综合能效、冷却系统的效率等。
因此，以上计算只是初步的估算，具体的功率计算还需要结合实际情况进行。
在确定机房空调功率后，我们还需要选择合适的空调设备。
一般来说，机房空调设备应具备以下几个特点：1.能够提供足够的冷却能力，使机房内的温度保持在合适的范围内。
2.具备稳定可靠的性能，能长时间运行并保持稳定的温度。
3.具备高效节能的性能，能够尽可能地降低能耗并减少对环境的影响。
4.具备智能控制的功能，能够根据机房内的热负荷实时调节温度。
在选择空调设备时，我们还需要考虑机房的布局和空调的安装位置，以确保空调设备的冷风能够均匀地分布到机房各个角落。
总结起来，机房空调功率计算是机房设计中非常重要的环节。
通过合理计算机房的热负荷，并选择合适的空调设备，可以确保机房内的温度和湿度在合适的范围内，提供一个良好的工作环境。

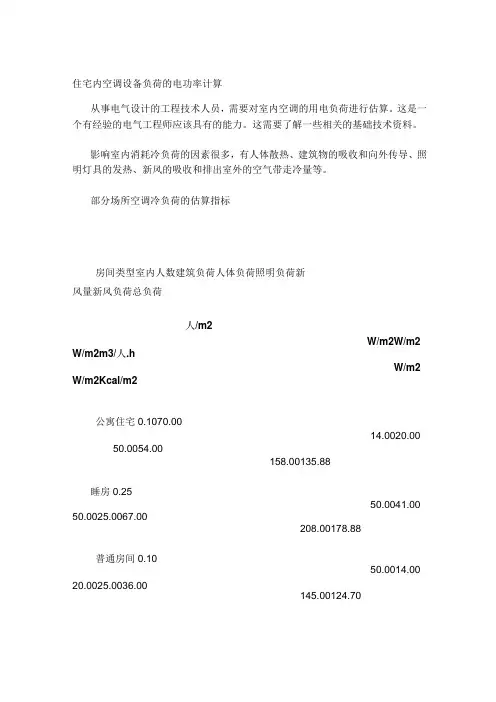

住宅内空调设备负荷的电功率计算从事电气设计的工程技术人员，需要对室内空调的用电负荷进行估算。
这是一个有经验的电气工程师应该具有的能力。
这需要了解一些相关的基础技术资料。
影响室内消耗冷负荷的因素很多，有人体散热、建筑物的吸收和向外传导、照明灯具的发热、新风的吸收和排出室外的空气带走冷量等。
部分场所空调冷负荷的估算指标房间类型室内人数建筑负荷人体负荷照明负荷新风量新风负荷总负荷人/m2W/m2m3/人.hW/m2Kcal/m2公寓住宅0.1070.0050.0054.00睡房0.2550.0025.0067.00普通房间0.10 20.0025.0036.00W/m2W/m2W/m214.0020.00 158.00135.8850.0041.00208.00178.8850.0014.00145.00124.70客房0.0660.007.00 20.0050.0040.00177.00152.22饭厅客厅0.5035.0070.00 20.0025.0040.00190.00163.406酒吧0.5035.0070.00 15.0025.00136.00256.00220.167咖啡厅0.5035.0070.00 15.0025.00136.00256.00220.168小卖部0.2040.0031.00 40.0020.0050.00181.00156.669商店0.2040.0031.00 40.0020.0050.00181.00156.66小型个人办公室0.1040.0014.00 50.0025.0040.00145.00124.7011一般办公室0.2040.0028.00 40.0025.0045.00178.00148.7812图书阅览0.2050.0028.0030.0025.0060.00193.00166.00三制冷机的效能比13 会议室0.6460.0089.0040.0025.00136.00350.00301.0014商场 1.0035.00140.0040.0012.00136.00347.00298.00二 当量计算1.冷量的单位： 冷量（即热量） 的单位有焦耳（J ）、千焦耳（KJ ）、 瓦（W ）千瓦（KW ）；卡（cal ）、千卡（kcal ）（大卡）在标准大气压的状况下，将一千克的水从19.56℃加热到20.5℃所需要的热 量定义为一千卡（kcal ）的热量。
机房空调工程的负荷计算公式机房空调工程的负荷计算公式是机房设计中非常重要的部分。
机房空调负荷的计算是将机房内产生的热量转化为所需的制冷量。
机房是一种非常特殊的场所，其中的服务器和电子设备需要稳定的环境才能正常运行。
机房内的电子设备会产生大量热量，导致温度不断上升，这时候需要空调系统来调节温度。
机房空调负荷的计算需要考虑到以下几个方面：机房所在地区的气候条件、机房内部的设备数量和功率、机房内的人员数量和活动强度等。
下面是机房空调负荷计算中常用的公式：① 根据机房面积计算负荷量Q = K * S* Δt其中，Q为空调需要消耗的制冷功率，单位是千瓦(KW)；K为单位面积负荷，单位是瓦/平方米(W/m2)；S为机房面积，单位是平方米；Δt为需要调节的温度差，单位为摄氏度(℃)。
② 根据设备负荷计算负荷量Q=Σ(CP ×F ×N)其中，Q表示所需的制冷量，单位是千瓦(KW)；Σ表示对所有电子设备的求和；CP为每个设备的散热量(单位为瓦或次序)；F为生产厂家提供的“特性技术因素”，即指设备还需要的冷却量；N是设备的数量。
③ 根据人员活动强度计算负荷量Q = 100 × (n1f1 + n2f2 + ... + n7f7)其中，Q表示所需的制冷功率，单位是千瓦(KW)；ni为各种活动的人数；fi为对应活动的标准需要的制冷量，单位是W/(人·h)。
以上公式只是机房空调负荷计算中的一部分，实际计算中需要考虑到更多的因素。
同时，还需要对机房的热量平衡等做出一定的补偿。
机房空调负荷计算公式是机房设计中最重要的部分之一，对于工程设计、施工和调试等都有着重要的指导意义。
精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率Q2环境热负荷（=m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标•电信交换机、移动基站（350-450W/m²）•金融机房（500-600W/m²）•数据中心（600-800W/m²）•计算机房、计费中心、控制中心、培训中心（350-450W/m²）•电子产品及仪表车间、精密加工车间（300-350W/m²）•保准检测室、校准中心（250-300W/m²）•Ups 和电池室、动力机房（300-500W/m²）•医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）•仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m²）UPS机房空调选项计算1-1. BTU/小时= KCal×1-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860××(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×=5100 BTU/小时1英热单位/时（Btu/h）=瓦（W）IDC机房空调选项计算公式Q=W××Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;为功率因数；为发热系数，即有多少电能转化为热能；取80-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。
