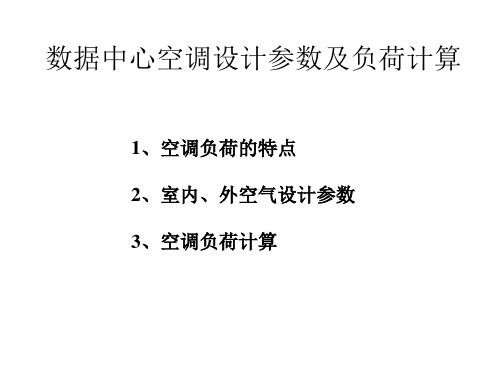

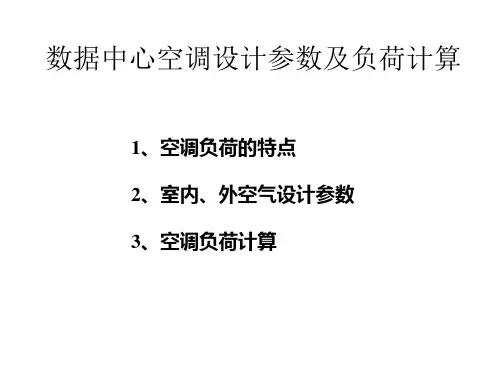

数据中心空调设计参数及负荷计算

中心机房空调负荷计算一、机房热负荷计算1、方法一机房主要的热负荷来源于设备的发热量及维护结构的热负荷。

因此，我们要了解主设备的数量及用电情况以确定机房专用空调的容量及配置。

根据以往经验，除主要的设备热负荷之外的其他负荷，如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等。

如不具备精确计算的条件，也可根据机房设备功耗及机房面积，按经验进行测算。

按照机房热负荷各组成部分精确计算。

●设备热负荷（计算机及机柜热负荷）；●机房照明热负荷；●建筑维护结构热负荷；●补充的新风热负荷；●人员的散热负荷等。

（1）设备热负荷：Q 1=P×η1×η2×η3（kW）Q1：计算机设备热负荷P：机房内各种设备名义总功耗（kW）η1：同时使用系数η2：利用系数η3：负荷工作均匀系数通常，η1、η2、η3取0.7～0.8之间，考虑制冷量的冗余，通常η1×η2×η3取值为0.8。

如果设备总功耗为实际运行总功率，根据《邮电建筑设计规范YD/T 5003-2005》相关规定，此时设备运行总功率按照全部转化为设备热负荷计算。

（2）机房照明热负荷：Q2=C×S （kW）C：根据国家标准《计算站场地技术要求》要求，机房照度应大于2001x，其功耗大约为20W/m2。

以后的计算中，照明功耗将以20 W/m2为依据计算。

S：机房面积（3）建筑维护结构热负荷Q3=K×S/1000（kW）K：建筑维护结构热负荷系数（50～60W/m2机房面积）S：机房面积（4）人员的散热负荷：Q4=P×N/1000（kW）N：机房常有人员数量P：人体发热量，轻体力工作人员热负荷显热与潜热之和，在室温为21℃和24℃时均为130W/人。

（5）新风热负荷主要按照人员所需新风负荷量计算，一般较小，一般用机房空调设计冗余量进行平衡。

则，机房热负荷Qt = Q1+Q2+ Q3+ Q42、计算方法二机房主要的热负荷来源于设备的发热量及维护结构的热负荷。

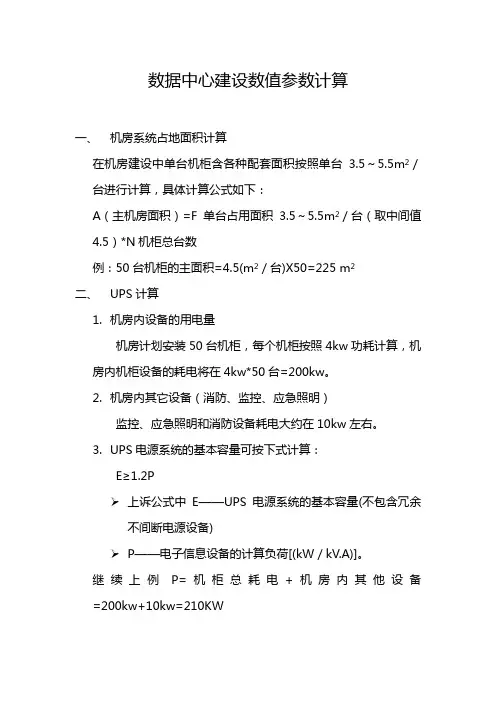

数据中心建设数值参数计算一、机房系统占地面积计算在机房建设中单台机柜含各种配套面积按照单台3.5～5.5m2／台进行计算，具体计算公式如下：A（主机房面积）=F单台占用面积3.5～5.5m2／台（取中间值4.5）*N机柜总台数例：50台机柜的主面积=4.5(m2／台)X50=225 m2二、UPS计算1.机房内设备的用电量机房计划安装50台机柜，每个机柜按照4kw功耗计算，机房内机柜设备的耗电将在4kw*50台=200kw。

2.机房内其它设备（消防、监控、应急照明）监控、应急照明和消防设备耗电大约在10kw左右。

3.UPS电源系统的基本容量可按下式计算：E≥1.2P➢上诉公式中E——UPS电源系统的基本容量(不包含冗余不间断电源设备)➢P——电子信息设备的计算负荷[(kW／kV.A)]。

继续上例P=机柜总耗电+机房内其他设备=200kw+10kw=210KWE≥1.2P=1.2*210KW=252KVA➢但还需考虑UPS运行在60%和70%之间是最佳状态，建议在上面的计算结果除以0.7进行再一次放大。

252KVA/0.7≈360KVA。

根据机型手册选择靠近功率的机型，因此选择2400KVA 的UPS。

为了电源端的安全可靠性，建议采用UPS机器配置1+1冗余方案，因此需要两台400KVA的UPS。

所以在选型上:选择两台200KVA UPS做1+1并机。

4.电池配置方法1)根据负载核算出UPS的功率大小；例：UPS 选用400KVA2)选定UPS品牌，这里要查一个外接电池电压参数；例：外接电池电压384V（正负192V）3)确定后备延时，与客户沟通；例：后备1小时4)最后一步通过计算方法确定电池组的数量；（注意：这里的一组是指32只为一组；因为外接电池电压384V，选用UPS电池一般是12V每只，即12×32=384）5)计算方法：AH=P×T/外接电池电压=400000×1/384=1042 （虽然400KVA，不能等同于有功功率，这里就不做细算了，具体情况时可以用400KVA乘功率因数，再进行计算。

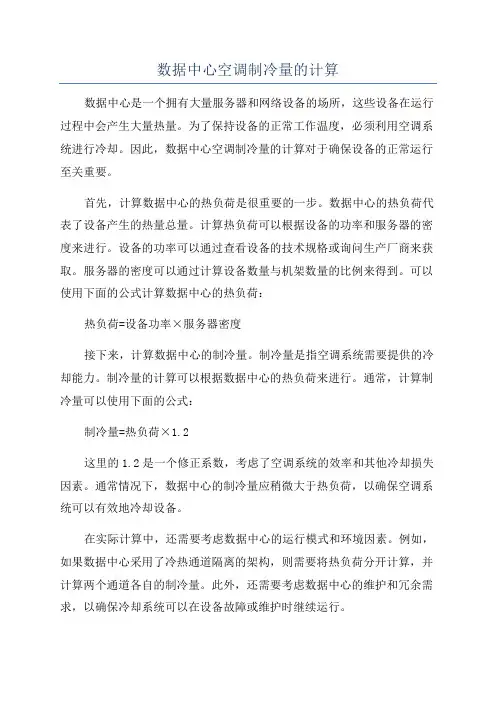

数据中心空调制冷量的计算数据中心是一个拥有大量服务器和网络设备的场所，这些设备在运行过程中会产生大量热量。

为了保持设备的正常工作温度，必须利用空调系统进行冷却。

因此，数据中心空调制冷量的计算对于确保设备的正常运行至关重要。

首先，计算数据中心的热负荷是很重要的一步。

数据中心的热负荷代表了设备产生的热量总量。

计算热负荷可以根据设备的功率和服务器的密度来进行。

设备的功率可以通过查看设备的技术规格或询问生产厂商来获取。

服务器的密度可以通过计算设备数量与机架数量的比例来得到。

可以使用下面的公式计算数据中心的热负荷：热负荷=设备功率×服务器密度接下来，计算数据中心的制冷量。

制冷量是指空调系统需要提供的冷却能力。

制冷量的计算可以根据数据中心的热负荷来进行。

通常，计算制冷量可以使用下面的公式：制冷量=热负荷×1.2这里的1.2是一个修正系数，考虑了空调系统的效率和其他冷却损失因素。

通常情况下，数据中心的制冷量应稍微大于热负荷，以确保空调系统可以有效地冷却设备。

在实际计算中，还需要考虑数据中心的运行模式和环境因素。

例如，如果数据中心采用了冷热通道隔离的架构，则需要将热负荷分开计算，并计算两个通道各自的制冷量。

此外，还需要考虑数据中心的维护和冗余需求，以确保冷却系统可以在设备故障或维护时继续运行。

除了以上的计算方法，一些企业也采用了模拟软件来计算数据中心的制冷量。

这些软件可以模拟数据中心的热流动和空气传输，以更准确地计算制冷量。

总之，数据中心空调制冷量的计算是确保设备正常运行的关键因素。

通过计算数据中心的热负荷并应用适当的修正系数，可以确定所需的制冷量。

在实际应用中，还需要考虑数据中心的运行模式和环境因素，以确保冷却系统的有效性和可靠性。

机房总热负荷的计算及空调配置选型机房主要的热负荷来源于设备的发热量及环境维护结构的热负荷。

因此，我们要了解主设备的数量及用电情况以确定精密空调的容量及配置。

根据以往经验，除主要的设备热负荷之外的其他负荷，如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等，如不具备精确计算的条件，也可根据机房的面积进行测算。

1、已知UPS容量，计算机房精密空调配置：例：UPS容量为100KVA，机房面积80m2，则机房设备热负荷Q1为：100kva（UPS容量）×0.8（功率因数）×0.8（带载率）×0.8（热转换）＝51.2KW主机房其他热负荷Q2为：80（面积）×0.1＝8KW则主机房总热负荷Q=Q1+Q2=51.2+8 = 59.2KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足主机房制冷需求。

2、已知负载功率，计算机房精密空调配置：例：负载功率为60KW，机房面积80m2，则机房设备热负荷Q1为：60KW（负载功率）×0.8（热转换）＝48KW机房其他热负荷Q2为：80（面积）×0.1＝8KW则机房总热负荷Q=Q1+Q2=48+8 = 56KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足机房制冷需求。

3、UPS室机房精密空调配置：例：UPS容量为400KVA，UPS室面积60m2，则UPS室设备热负荷Q1为：400kva（UPS容量）×0.8（功率因数）×0.08（热损耗）＝25.6KWUPS室其他热负荷Q2为：60（面积）×0.1＝6KW则机房总热负荷Q=Q1+Q2=25.6+6 = 31.6KW因此，我们推荐2台艾默生品牌PWX系列的PEX35机房精密空调，形成1主1备冗余工作，可满足UPS室制冷需求。

4、电池室机房精密空调配置：铅酸免维护蓄电池一般来说其寿命为3～5年，但是电池的使用环境和使用者对电池的日常维护保养，很大程度上影响到电池使用寿命的延长或缩短。

小草也长不出来的。

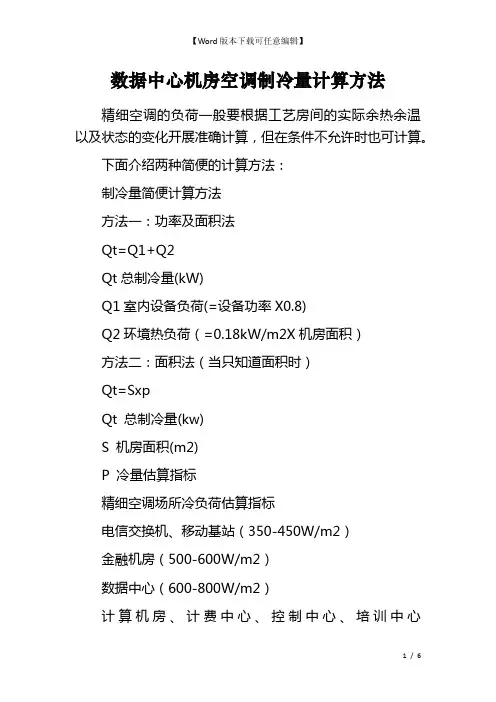

机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m²X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m²)P 冷量估算指标精密空调场所冷负荷估算指标•电信交换机、移动基站（350-450W/m²）•金融机房（500-600W/m²）•数据中心（600-800W/m²）•计算机房、计费中心、控制中心、培训中心（350-450W/m²）•电子产品及仪表车间、精密加工车间（300-350W/m²）•保准检测室、校准中心（250-300W/m²）•Ups 和电池室、动力机房（300-500W/m²）•医院和检测室、生活培养室、洁净室、实验室（200-250W/m²）•仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m²）UPS机房空调选项计算1-1. BTU/小时= KCal×3.961-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）小草也长不出来的。

IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000.Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m²。

机房空调功率计算机房的空调功率计算是机房设计中非常重要的一项工作。

机房是一个密闭的环境，通常内部有大量的电子设备运行，产生大量的热量。

为了确保机房内的温度和湿度在合适的范围内，需配置适当的空调设备。

首先，我们需要了解机房的热负荷。

机房的热负荷主要包括两部分：一是设备本身的热负荷，即设备运行时产生的热量；二是机房的人员和照明所产生的热负荷。

设备本身的热负荷可以通过以下公式计算：Q1=∑(P×η)其中，Q1为设备本身热负荷（单位：W），P为各设备的额定功率（单位：W），η为设备的功率系数（通常取0.9）。

机房的人员和照明的热负荷可以通过以下公式计算：Q2=n×q其中，Q2为机房的人员和照明的热负荷（单位：W），n为机房内的人数，q为单个人员和照明的热负荷（通常取100-150W/m²）。

得到设备本身的热负荷和机房的人员和照明的热负荷后，两者相加即得到机房的总热负荷：Q=Q1+Q2机房冷却功率的计算公式如下：P=Q/COP其中，P为机房空调的功率（单位：W），COP为机房空调的性能系数（通常取2.5-3.5）。

在实际工程设计中，我们还需要考虑一些额外的因素，如机房的综合能效、冷却系统的效率等。

因此，以上计算只是初步的估算，具体的功率计算还需要结合实际情况进行。

在确定机房空调功率后，我们还需要选择合适的空调设备。

一般来说，机房空调设备应具备以下几个特点：1.能够提供足够的冷却能力，使机房内的温度保持在合适的范围内。

2.具备稳定可靠的性能，能长时间运行并保持稳定的温度。

3.具备高效节能的性能，能够尽可能地降低能耗并减少对环境的影响。

4.具备智能控制的功能，能够根据机房内的热负荷实时调节温度。

在选择空调设备时，我们还需要考虑机房的布局和空调的安装位置，以确保空调设备的冷风能够均匀地分布到机房各个角落。

总结起来，机房空调功率计算是机房设计中非常重要的环节。

通过合理计算机房的热负荷，并选择合适的空调设备，可以确保机房内的温度和湿度在合适的范围内，提供一个良好的工作环境。

机房空调工程的负荷计算公式机房空调工程的负荷计算公式是机房设计中非常重要的部分。

机房空调负荷的计算是将机房内产生的热量转化为所需的制冷量。

机房是一种非常特殊的场所，其中的服务器和电子设备需要稳定的环境才能正常运行。

机房内的电子设备会产生大量热量，导致温度不断上升，这时候需要空调系统来调节温度。

机房空调负荷的计算需要考虑到以下几个方面：机房所在地区的气候条件、机房内部的设备数量和功率、机房内的人员数量和活动强度等。

下面是机房空调负荷计算中常用的公式：① 根据机房面积计算负荷量Q = K * S* Δt其中，Q为空调需要消耗的制冷功率，单位是千瓦(KW)；K为单位面积负荷，单位是瓦/平方米(W/m2)；S为机房面积，单位是平方米；Δt为需要调节的温度差，单位为摄氏度(℃)。

② 根据设备负荷计算负荷量Q=Σ(CP ×F ×N)其中，Q表示所需的制冷量，单位是千瓦(KW)；Σ表示对所有电子设备的求和；CP为每个设备的散热量(单位为瓦或次序)；F为生产厂家提供的“特性技术因素”，即指设备还需要的冷却量；N是设备的数量。

③ 根据人员活动强度计算负荷量Q = 100 × (n1f1 + n2f2 + ... + n7f7)其中，Q表示所需的制冷功率，单位是千瓦(KW)；ni为各种活动的人数；fi为对应活动的标准需要的制冷量，单位是W/(人·h)。

以上公式只是机房空调负荷计算中的一部分，实际计算中需要考虑到更多的因素。

同时，还需要对机房的热量平衡等做出一定的补偿。

机房空调负荷计算公式是机房设计中最重要的部分之一，对于工程设计、施工和调试等都有着重要的指导意义。

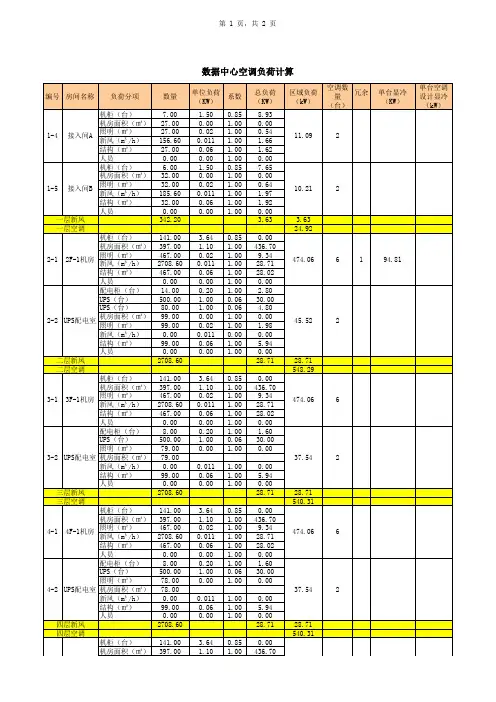

数据中心负荷计算书数据中心的负荷计算是为了确定数据中心的能源需求和负载容量，以便为数据中心的设计、规划和运营提供指导。

负荷计算的目的是确保数据中心的可靠性、安全性和高效性。

以下是一些相关参考内容：1. 功率密度计算：数据中心的功率密度是指每个服务器机柜或每个机房所需的电力。

根据数据中心的规模和用途，可以根据不同的设备和系统的功率需求来计算功率密度。

一般来说，高密度服务器需要更高的功率密度，而低密度服务器需要较低的功率密度。

2. 能源需求计算：数据中心的能源需求是指数据中心所需的电力和制冷系统的能量消耗。

根据数据中心的规模、服务器数量和功率密度，可以计算出数据中心的总能源需求。

同时，还需要考虑到数据中心的可靠性要求、供电系统的效率以及制冷系统的效率等因素。

3. 散热负荷计算：数据中心的散热负荷是指数据中心产生的热量。

根据数据中心的功率密度、服务器的热量排放功率以及制冷系统的效率，可以计算出数据中心的散热负荷。

散热负荷的计算是为了确定数据中心的制冷需求和制冷系统的容量。

4. 资源利用率计算：数据中心的资源利用率是指数据中心中各种设备和系统的利用率。

例如，服务器的利用率、存储系统的利用率、网络设备的利用率等。

通过计算和监控这些利用率，可以评估数据中心的资源利用效率和性能。

5. 容量规划计算：容量规划是为了确定数据中心的容量需求和容量规模。

通过对服务器、存储设备、网络设备等资源的需求进行统计和分析，可以预测未来的容量需求，并规划数据中心的相应容量。

容量规划的计算是为了确保数据中心的可扩展性和可持续性。

6. 可靠性计算：数据中心的可靠性是指数据中心在一定时间内正常运行的能力。

通过计算各种设备和系统的可靠性指标，可以评估数据中心的可靠性水平。

常用的可靠性指标包括MTBF （Mean Time Between Failures）、MTTR（Mean Time To Repair）等。

负荷计算是数据中心设计和运营中非常重要的一环，可以帮助确定数据中心的能源需求、负载容量、资源利用率、行业标准和可靠性要求等。

计算机房空调负荷计算首先，我们先来看计算机房的散热负荷计算。

计算机房内的散热主要来自以下几个方面：1.计算机设备本身的散热。

计算机设备在运行时会产生大量的热量，主要来自CPU、GPU、硬盘、电源等部件的工作产热。

这些设备的散热功率一般在设备的技术参数中可以找到。

计算机房的散热负荷就是这些设备散热功率的总和。

2.灯具和设备。

计算机房内的灯具和其他电子设备也会产生一定的热量，一般来说，灯具的散热功率在灯具上有标明，其他电子设备可以根据功率参数计算得出。

3.人体散热。

计算机房内有人员工作时，人体也会产生热量。

一般来说，每个人的散热功率为80-100W，根据计算机房内工作人员的数量来计算总的人体散热功率。

4.空调漏风和散热。

空调的风管系统一般会有一定的漏风和散热，需要将其考虑在内。

计算机房的冷却负荷计算主要包括以下几个方面：1.计算机设备本身的冷却需求。

计算机设备在使用过程中需要保持一定的温度范围内，一般来说，在18-27摄氏度之间。

通过计算机设备的散热功率和设备的工作效率，可以确定设备的冷却需求。

2.外部环境温度影响。

计算机房的外部环境温度也会影响到冷却负荷的计算。

通常情况下，计算机房内的温度应比外部环境温度低5-10摄氏度，可以根据实际情况确定具体数值。

3.热负荷传导和辐射。

计算机房内的设备和墙壁、天花板等都会发生热传导和辐射现象，需要将其考虑在内。

在计算散热负荷和冷却负荷时，可以使用以下公式：散热负荷=计算机设备散热功率+灯具散热功率+设备散热功率+人体散热功率-空调散热差冷却负荷=计算机设备冷却需求+外部环境温度影响+热负荷传导和辐射通过计算机房的散热负荷和冷却负荷，我们就可以确定计算机房所需的空调功率和空调型号。

一冷量单位〉千瓦(kw)—国际单位制，把制冷量统一到功率相同单位，是现在制冷界努力的方向〉大卡(kcal/h)一习惯使用单位，与kw的换算关系为1kcal/h=1.163w 1w=0.86kcal/h1万大卡=11.6千瓦〉冷吨(RT)----1吨0摄氏度的冰在24小时内变成0摄氏度水所吸收的热量。

1冷吨=3.517kw〉匹(HP)---又称马力、匹马力，即表示输入功率，也常表示制冷量。

表示功率时1HP=0.735KW〉表示制冷量时，实际含义为消耗1HP功率所产生的制冷量1HP - - -2.2KW二制冷量简便计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷（=0.18KW/m2X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m2)P 冷量估算指标三精密空调场所的冷负荷估算指标电信交换机、移动基站（350-450W/m2）金融机房（500-600W/m2）数据中心（600-800W/m2）计算机房、计费中心、控制中心、培训中心（350-450W/m2）电子产品及仪表车间、精密加工车间（300-350W/m2）保准检测室、校准中心（250-300W/m2）Ups 和电池室、动力机房（300-500W/m2）医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2）四其它场所的冷负荷估算指标办公室（160-200W/m2）住宅（220W/m2）火锅店（350-400W/m2）服装店（180-170W/m2）别墅（180W/m2）客厅（160W/m2）五ups机房空调选型计算公式1-1. BTU/小时= KCal×3.961-2. KCal = KVA×8601-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率) = KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）二、IDC机房空调选型计算公式. Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q为制冷量，单位KW；. W为设备功耗，单位KW；按用户需求暂按110KW; . 0.8为功率因数；. 0.7-0.95为发热系数，即有多少电能转化为热能；取0.7 . 80-200是每平方米的环境发热量，单位是W;. S为机房面积，单位是m2。

最标准｜数据中心制冷与空调系统室内外设计计算参数1、主机房的运行环境应满足电子信息设备的使用要求，设备不确定时，应满足表1的要求。

表1 主机房电子信息设备环境要求1 冷通道或机柜进风区域的推荐环境参数为：温度18~27°C，露点温度5.5~15°C，相对湿度不大于60%，机房不得结露。

2 冷通道或机柜进风区域的允许环境参数为：温度15~32°C，相对湿度20%~80%，机房不得结露。

3 主机对于建设在海拔高度超过1000m 的数据中心，最高环境温度应按海拔高度每增加300m 降低1℃进行设计。

4 使用磁带驱动时，温度变化率应小于5℃/h，使用磁盘驱动时，温度变化率应小于20℃/h。

5 停机时，主机房的环境温度应为5~45℃，相对湿度应为8%~80%，露点温度不应大于27°C。

6 主机房每立方米空气中大于或等于0.5μm 的悬浮粒子数浓度应少于17,600,000粒。

7主机房宜维持房间正压，防止外部灰尘进入主机房，主机房与相邻的其它房间或走廊的静压差不宜小于5 Pa，与室外静压差不宜小于10 Pa。

条文说明：数据中心的主机房是集中放置的电子信息设备的建筑场所，其运行环境的设定，应该满足电子信息设备的要求，不宜受人员舒适性要求以及非电子信息设备要求影响，但需满足操作者的健康和安全等条件。

数据中心的环境参数是参照了《数据中心设计规范》GB50174的相关条歀。

机房处于推荐的环境参数，可以满足电子信息设备对环境的要求，对电子信息设备在可靠性、能耗、使用性能、寿命等方面更有利，是主流数据中心能接受允许温湿度范围。

环境温湿度超出推荐值，就有可能出现服务器的性能下降，服务器寿命缩短、运行噪声过大等不良影响，当数据中心安置的电子信息设备不会发生或可以接受这些不良影响时，制冷与空调系统又能节约更多能耗时，环境温湿度可以放宽到允许值。

还有一些从业者具备改变服务器散热设计的能力，可以进一步扩大服务器的环境范围，某些定制服务器的送风温度甚至可以放宽到5-45℃，机房散热也因此拥有了更多的节能选择。
