医疗建筑设计ppt课件

医疗建筑设计ppt课件

病房楼 人性化设计
03
无障碍设计
04
Titel
精选PPT课件
11
日本德岛红十字医院
精选PPT课件
病房楼的各层由2个护理单元组成，为了缩 短动线，获得良好的视野，将医护单元设在中央， 呈十字型的平面布置。
同时为了医护人员更直接地服务，采用走廊 就是看护据点的开放型的医护工作站。
12
病房楼人性化设计：
• “这条轴线，显然是室内中庭街，实际上是城市空间的 渗透。这是从整体上的渗透，使每一层都能和城市有视线的联 系……这条轴线让参观者一眼就能明白医院是如何分配功能的， 这种功能的清晰性对于医务人员来说也很重要。”
精选PPT课件
4
• “这种街的空间方便了各种服务的 定位方向，并很好地分配到各楼层。同 时，通过大玻璃，它给原本很密集的内 部空间带来了自然光线。 • 这条街穿过整个医院，从一个部分 到另一个部分，它就成为一个街区的结 构组成部分。”
流线上尽端式布局可以使门 诊部各主要科室自成一区，保证 相互之间的独立，防止交叉感染。
然而，由于各科室数目众多， 大小不等，对面积的要求也不一 样，平面设计中既要使各尽端自 成一区，又要适合分配大小科室 的灵活性。
设计中可以采用一个交通枢纽 或通道联系尽端的方法。这样平 面具有发展、生长的可能性。
精选PPT课件
• 盲端原则——通俗的说法就 是末端原则，意味着非通过、 独立性。
• 各科室适当位置的布局是组 织好人流的基础，为了防止病 人在各医疗科室间的穿行，减 少彼此之间的交叉感染机会， 可将各个科室布置成尽端形式。
7
地下空间的利用：
同时亦可将部分医技科室放在地下层，将影 像室等必须放在首层的部门转移到地下，这样即 可以缓解首层面积的紧张，又可以减少放射污染。

《医院病房设计》课件

《医院病房设计》课件

空间布局优化
流线设计
合理规划空间，确保医护人员的 快速访问。
床位摆放
优化床位的布局，提供更多病人 活动空间。
家具选择
选择合适的家具，满足病人和医 护人员的需求。平安全与舒适1 防跌倒设计
使用防滑地板、扶手和其他安全设施，确保病人的安全。
2 降噪措施
采用隔音材料、良好的噪音控制和私密空间，提供宁静的环境。
医院病房设计
为了提供舒适的治疗环境和促进病人康复，医院病房设计显得尤为重要。
设计考虑因素
功能性
根据不同病种和治疗需求，设计合理的空间布 局。
隐私性
保护病人的隐私，提供合适的病人隐私空间。
舒适性
提供舒适的照明、温度和通风，以及符合人体 工程学的家具。
卫生性
使用易于清洁和消毒的材料，并设置相应的卫 生设施。
乐和治疗动力。
3
北大医院
通过创新的病房设计，提供舒适、安全 和温馨的治疗环境。
广州市中心医院
利用绿色植物和自然元素，营造放松和 愉悦的治疗环境。
总结与展望
医院病房设计不仅关乎病人的治疗效果和康复速度，同时也体现了医疗机构 对病人的关心和关怀。
3 照明设计
合理的照明设计可以提高病人的舒适感，并促进康复。
最新设计趋势
自然光照明
利用大窗户和玻璃墙面，增加 自然光，提高病人的体验。
个性化空间
提供个性化的病房设计，满足 病人的需求和偏好。
数字化技术
应用智能化和数字化技术，提 高医疗服务的效率和质量。
案例分析与经验分享
1
上海市儿童医院
2
采用多彩的病房设计，为小病人带来快

医院病房设计ppt课件

医院病房设计ppt课件

10～18
2．无污物通道
12
3．有污物通道，但与污物电梯联系不当 3～5
六．八层手术区：
10分
1．护士站未靠近入口
3
2．护士站未靠近苏醒室
3
3．大手术室未设独立麻醉室、准备室 3
4．麻醉室位置不当
3
5．手术室面积不当
3
精选编辑ppt
25
评分标准
七．八层医务区：
8分
1．换鞋消毒流程不合理
1～3分
2．打包、石膏与污物通道没有联接
争取大多数病房朝向为南向，故长边应控制在 50m以内；14间病房最小总面宽为50.4m，超限， 最简单处理办法是让两间病房朝东；
考虑结构对病房与手术部的通用性，采用框架 正方形柱网，柱距7.8m，每网格面积约60m2便 于计算与分配面积；
建筑轴线平面尺寸为46.8m×23.4m，标准层轴 线面积为1095m2，符合病房层面积要求；8层手 术部面积较3层大约100m2，正好用于污物走廊， 可用结构出挑解决；
八层手术室要求： 应合理划分手术区与医务区两 大区域，严格按照洁污分流布置。进入医务区、 手术区应经过更衣、清洁。详见手术室主要功能 关系图。
精选编辑ppt
3
任务要求
病房楼要求布置二台医梯，一台污物电梯，一 台餐梯（内科病区设置），二个疏散楼梯（符 合疏散要求）。
病房应争取南向。
病房含卫生间（内设坐便器、淋浴、洗手盆）
6病房部要求房间名称三床病房单床病房活动室配餐室污洗间公用厕所护士站与办公处置室治疗室药品库更衣室厕所值班室会诊室医生办公室主任办公室库房单间面积m2间数备注3212含卫生间内设坐便器淋浴洗手盆252301221包括一台餐梯1013134120120161可设在处置室内62男女各一间共计12m262男女各一间共计12m2122男女各一间共计24m218126118161电梯厅前室

医院病房设计

医院病房设计
医院病房设计
目录
• 病房设计理念 • 病房布局与功能分区 • 病房室内设计 • 安全与便利设施 • 人性化细节设计 • 设计案例与效果图展示
01
病房设计理念
以病人为中心的设计理念
病人舒适度
病房设计应注重病人的舒适度， 提供舒适的床铺、照明和通风等 设施，以满足病人的生理和心理 需求。
隐私保护
保护病人的隐私是重要的设计原 则，包括合理规划病区布局、设 置适当的隔断和窗帘等措施。
室内空气质量与通风
总结词
良好的空气质量和通风有助于减少感 染风险，提高病人的康复速度。
详细描述
确保病房具备良好的通风系统，定期 更换空气，保持室内空气新鲜。同时 ，应定期清洁和消毒病房，减少病菌 和病毒的传播风险。
室内隔音与隐私保护
总结词
良好的隔音与隐私保护能够保障病人 的休息和隐私权。
详细描述
总结词
功能齐全、宽敞明亮、安全性
详细描述
康复中心设计注重功能性、宽敞明亮和安全性。设有多种康复训练室，如物理疗法室、 运动疗法室等，满足患者的不同康复需求。采用无障碍设计，确保患者行动方便。同时， 注重自然采光和通风，让患者在一个舒适的环境中进行康复训练。此外，康复中心还设
有家属休息区，方便家属陪伴患者康复。
方便性
病房设计应方便病人和医护人员 的使用，如合理设置床位、储物 柜和医疗设备等。
高效利用空间的设计理念
空间优化
合理规划病房空间，充分利用每一寸面积，以提 高空间使用效率。
多功能利用
设计可调整的病房布局，以满足不同治疗和护理 需求，同时方便清洁和消毒。
节能减排
采用节能环保的建筑材料和设备，降低能耗和排 放，提高医院运营效率。

《新编 医疗建筑设计》PPT课件

《新编 医疗建筑设计》PPT课件

更衣室、浴室、厕所
Special lecture notes
比值 1/6 1/7 1/8
Special lecture notes
⑾室内净高 在自然通风条件下 ①诊查室2.60m，病房2.80m； ②医技科室根据需要而定。
有通风管道的条件下，需加上管道的高度，管道高度一般为550mm
⑿护理单元的备餐室、浴厕、盥洗室等辅助用房的位置，应力求减少噪声对病 房的影响
Special lecture notes
⑸楼梯 ①楼梯的位置，应同时符合防火疏散和功能分区的要求。 ②主楼梯宽度不得小于1.65m,踏步宽度不得小于0.28m，高度不应大于0.16m。 ③主楼梯和疏散楼梯的平台深度，不宜小于2m。
⑹三层及三层以下无电梯的病房楼以及观察室与抢救室不在同一层又无电梯的急 诊 部，均应设置坡道，其坡度不宜大于1/10，并应有防滑措施。
《新编 医疗建筑设计》
【Applicable to lecture training work report】
Special lecture notes
医疗建筑设计
MEDICAL ARCHITECTURE
Special lecture notes
医疗建筑是专业性、综合性较强的公共建筑，一般包括综 合医院、疗养院等类型，向人们提供诊断、治疗、休养等系列 服务。
①门诊、急诊，住院应分别设置出入口。 ②在门诊、急诊和住院主要入口处，必须有机动车停靠的平台及雨棚。如设坡 道时，坡度不得大于1/10 ⑶医院的分区和医疗用房应设置明显的导向图标
Special lecture notes
⑷电梯 ①四层及四层以上的门诊楼或病房楼应设电梯，且不得少于二台；当病房楼
高度超过24m时，应设污物梯。 ②供病人使用的电梯和污物梯，应采用“病床梯”（基本尺寸2400x3000）。 ③电梯井道不得与主要用房贴邻。

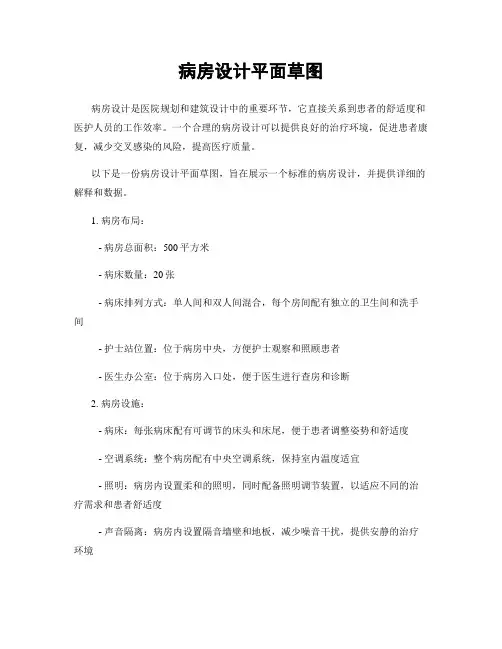

病房设计平面草图

病房设计平面草图

病房设计平面草图病房设计是医院规划和建筑设计中的重要环节，它直接关系到患者的舒适度和医护人员的工作效率。

一个合理的病房设计可以提供良好的治疗环境，促进患者康复，减少交叉感染的风险，提高医疗质量。

以下是一份病房设计平面草图，旨在展示一个标准的病房设计，并提供详细的解释和数据。

1. 病房布局：- 病房总面积：500平方米- 病床数量：20张- 病床排列方式：单人间和双人间混合，每个房间配有独立的卫生间和洗手间- 护士站位置：位于病房中央，方便护士观察和照顾患者- 医生办公室：位于病房入口处，便于医生进行查房和诊断2. 病房设施：- 病床：每张病床配有可调节的床头和床尾，便于患者调整姿势和舒适度- 空调系统：整个病房配有中央空调系统，保持室内温度适宜- 照明：病房内设置柔和的照明，同时配备照明调节装置，以适应不同的治疗需求和患者舒适度- 声音隔离：病房内设置隔音墙壁和地板，减少噪音干扰，提供安静的治疗环境- 通风系统：病房内设置新风系统和排风系统，保持空气流通，减少交叉感染的风险- 电视和电话：每个病床配备独立的电视和电话，方便患者与家人沟通和娱乐3. 病房卫生：- 卫生间和洗手间：每个病房配有独立的卫生间和洗手间，设有洗手液和纸巾等卫生用品- 消毒设备：病房内配备消毒设备，定期对病房进行消毒，确保卫生环境- 垃圾处理：病房内设置垃圾桶和分类垃圾桶，定期清理和处理垃圾4. 病房安全：- 病房门禁：病房入口设置门禁系统，确保只有授权人员进入- 火灾报警系统：病房内配备火灾报警系统，确保及时发现和处理火灾风险- 紧急呼叫系统：每张病床配备紧急呼叫按钮，患者可以随时呼叫护士进行紧急处理- 防跌倒设施：病房内设置防滑地板和护栏，减少患者跌倒的风险以上是一份病房设计平面草图的详细内容，包括病房布局、设施、卫生和安全等方面。

这样的设计可以提供一个舒适、安全和卫生的治疗环境，有助于患者的康复和医护人员的工作效率。

在实际的病房设计中，还需要根据具体医院的需求和规模进行调整和优化。

ICU病房设计-PPT

ICU病房设计-PPT

ICU得医疗管理
► ICU得收治范围:
▪ 急性、可逆、已经危及生命得器官功能不全,经过ICU得 严密监护与加强治疗短期内可能得到康复得患者
▪ 存在各种高危因素,具有潜在生命危险,经过ICU严密得监 护与随时有效治疗可能减少死亡风险得患者
▪ 在慢性器官功能不全得基础上,出现急性加重且危及生命, 经过ICU得严密监护与治疗可能恢复到原来状态得患者
▪ 慢性消耗性疾病得终末状态、不可逆性疾病与不能从ICU 得监护治疗中获得益处得患者,一般不就是ICU得收治范 围
大家学习辛苦了，还是要坚持
►继续保持安静
ICU病房建设标准
► ICU应该有特殊得地理位置,设置于方便患者转运、 检查与治疗得区域并考虑以下因素
▪ 接近主要服务对象病区、手术室、影像学科、化验室与 血库等,在横向无法实现“接近”时,应该考虑楼上楼下得 纵向“接近”。
► ICU开放式病床每床得占地面积为15~18M2;每个 ICU最少配备一个单间病房,面积为18~25M2
► 每个ICU中得正压与负压隔离病房得设立,可以根据 患者专科来源与卫生行政部门得要求决定,通常配备 负压隔离病房1~2间。鼓励在人力资源充足得条件 下,多设计单间或分隔式病房
ICU病房建设标准
► ICU得整体布局应该使放置病床得医疗区域、医疗 辅助用房区域、污物处理区域与医务人员生活辅助 用房区域等有相对得独立性,以减少彼此之间得互相 干扰并有利于感染得控制
► ICU应具备良好得通风、采光条件,有条件者最好装 配气流方向从上到下得空气净化系统,能独立控制室 内得温度与湿度。医疗区域内得温度应维持在 (24±1、5)℃左右
►ICU医师应经过严格得专业理论与技术培训, 以胜任对重症患者进行各项监测与治疗得要 求。

医院设计【优质PPT】

医院设计【优质PPT】

5
··内科：
1内科病人在门诊病人中所占的比 重最大，一般约占30%，病人神疲行 缓，诊室宜设在底层并靠近出入口， 最好能自成一尽端，不被他科穿行。
2内科除诊察室外，还应设治疗室， 作简单的处置；50～70%的病人需化 验、X光检查，因而应与医技部分联 系方便。
2021/5/27
6
··外科：
外科病人多为行动不便者，一般要求 在门诊部底层，除诊室还应设外科换
（6）住院部用房：
组成关系图： 住院部由 :①出入院处: ⅰ出入院办公室（包括登记、 结帐、财务） ⅱ卫生处理室（包括接诊室、理发室、浴室、
洁衣室、污衣室） ⅲ探望病人管理处、小卖部等。 ②护理单元 : ⅰ 必须配备的用房：病房、重病 病人与医护人员盥洗室、浴厕、污洗室、护士室 （站）、治疗室、医生办公室、男女更衣室、男 女值班室、库房、配餐室、开水间。 ⅱ 根据需要配备的用房：监护病房、重点监护 病房等等。
综合医院设计
方案设计
2021/5/27
1
一、综合医院的基本内容及功
能关系：
1、基本内容、作用及设计要点、 2、医院的功能关系 3、医院平面的基本组合方式
二、医院的规范要点：
2021/5/27
2
一、综合医院的基本内容及功 能关系
1、基本内容、作用及设计要 点
综合医院一般由以下几部分组 成：
2021/5/27
2021/5/27
34
设计要点：
1小型医院一般不设采血设施， 血库可合并于检验科，若有采血者 需单独建立。
2血库宜近手术部，不得设在产 生放射线用房的上层或下层，亦不 得与之贴邻。
2021/5/27
35
3规模较大的血库，贮血与配血宜 分室设置，并应经前室进入配血室。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
其
电梯厅、前室：
它
交通面积（走廊、楼梯、电梯）：
本层建筑面积小计
允许层建筑面积±10％
演示课件
备注 含卫生间，内设坐便器、淋浴洗手盆
包括一台餐梯
可设在处置室内 男女各一间共计 12ｍ2 男女各一间共计 12ｍ2 男女各一间共计 24ｍ2
40ｍ2 305ｍ2 1040ｍ2 936－1144ｍ2
手术部要求
按1：100比例画出三层内科病区平面图，八层 手术室平面图，在平面图中表示出墙，窗，门 （表示开启方向），其它建筑部件及指北针。
画出承重结构体系，上下各层必须结构合理。 标出各房间名称，主要房间的面积（带*号者），
并标出三层，八层各层的建筑面积，各房间面 积及层建筑面积允许误差在规定面积的±10% 以内。 标出建筑物的轴线尺寸及总尺寸。 尺寸及面积均以轴线计算。
一级注册建筑师执业资格考试
建筑方案作图2004年试题解析
医院病房楼设计
演示课件
场地条件
演示课件
任务要求
某医院根据发展需要，在东南角已拆除的旧住院 部原址上，新建一幢250张病床和手术室的八层 病房楼。
要求设计第三层的内科病区和第八层的手术室。 三层内科病区要求：应以护士站为中心，合理划
分护理区与医务区两大区域，详见内科病区主要 功能关系图。 八层手术室要求： 应合理划分手术区与医务区两 大区域，严格按照洁污分流布置。进入医务区、 手术区应经过更衣、清洁。详见手术室主要功能 关系图。
10分
评分标准
五. 八层平面功能分区：
18分
1．功能分区不合理
10～18
2．无污物通道
12
3．有污物通道，但与污物电梯联系不当 3～5
六．八层手术区：
10分
1．护士站未靠近入口
3
2．护士站未靠近苏醒室
3
3．大手术室未设独立麻醉室、准备室 3
4．麻醉室位置不当
3．活动室不靠近病房
1～3分
4．配餐室无餐梯
2分
5．污洗间不靠近污物电梯
3分
演示课件
评分标准
三．三层护士站： 1．护士站与病房位置不当 2．护士站与办公室关系不当 3．药品、治疗不靠近护士站 四．三层医务区： 1．缺房间 2．通风采光不好，有黑房间 3．房间面积不符
演示课件
8分 1～3 1～3 1～3
演示课件
八层平面分区
手术部应严格按照洁污分离的原则布置，注意医护 人员和病人进入洁净区时的净化程序以及手术产生 的污染物运出的专用通道设置；
手术室在南侧，并用外挑结构作为污物走廊与污物 电梯联系；
医务区向北，与3层医务区对位；中部无外窗处布 置辅助用房；
垂直交通布置与病房层相生办公室
休息室 敷料间
13
1
18
2
18
1
12
1
共计 36ｍ2
器械储存
14
1
打包
9
1
石膏间
7
1
清洗
7
1
其 它
污物间 家属等候室
15 28 电梯厅、前室
1 1
40ｍ2
交通面积（换鞋过厅、走廊、楼梯、电梯）： 527ｍ2
本层面积小计：
1128ｍ2
允许层建筑面积：±10％ 演示课件
1015-1241ｍ2
功能分析
演示课件
功能分析
演示课件
场地分析，确定平面位置及形状
采用最简单的矩形平面； 争取大多数病房朝向为南向，故长边应控制在
50m以内；14间病房最小总面宽为50.4m，超限， 最简单处理办法是让两间病房朝东；
考虑结构对病房与手术部的通用性，采用框架 正方形柱网，柱距7.8m，每网格面积约60m2便 于计算与分配面积；
演示课件
八层平面
演示课件
不推荐方案
演示课件
不推荐方案
演示课件
不推荐方案
演示课件
不推荐方案
演示课件
评分标准
一．总平面：
8分
1．无污物出口
3～5分
2．无连廊或不当
1～3分
3．总平面与平面不符
1～3分
二．三层功能分区：
20分
1．功能分区不合理
15～20分
2．病房朝向：向北、西扣2分/间，向东扣1分/间
演示课件
病房部要求
房间名称
单间面积ｍ2
间数
* 三床病房
32
12
护 理
* 单床病房 * 活动室
区
* 配餐室
污洗间
25
2
30
1
22
1
10
1
公用厕所
3
1
护 士
护士站与办公 处置室
站
治疗室
药品库
34
1
20
1
20
1
6
1
更衣室
6
2
厕所
6
2
医
值班室
务
* 会诊室
区
医生办公室
12
2
18
1
26
1
主任办公室
18
1
库房
6
演示课件
任务要求
病房楼要求布置二台医梯，一台污物电梯，一 台餐梯（内科病区设置），二个疏散楼梯（符 合疏散要求）。
病房应争取南向。 病房含卫生间（内设坐便器、淋浴、洗手盆） 层高：三层（内科）3.9m，八层（手术室）
4.5m。 结构：采用钢筋混凝土框架结构。
演示课件
制图要求
在总平面图上画出新设计的病房楼，并完成与 道路的连接关系，注明出入口。同时画出病房 楼与原有走廊相连的联系廊，以及绿化布置。
房间名称
单间面积ｍ2
间数
备注
大手术室
50
1
另附设：麻醉准备室 12ｍ2 独立洗手处 12ｍ2 共 计 74ｍ2
手
中手术室
术 区
小手术室
苏醒室
另附设：
34
2
共设麻醉准备室 24ｍ2 共计 92ｍ2
27
3
共计 81ｍ2
36
1
护士站
14
1
洗手消毒
12
1
换鞋
12
1
男女更衣厕所淋浴
73
1
无菌器械室
8
1
医 务 区
建筑轴线平面尺寸为46.8m×23.4m，标准层轴 线面积为1095m2，符合病房层面积要求；8层手 术部面积较3层大约100m2，正好用于污物走廊， 可用结构出挑解决；
演示课件
总图布置 矩形病房楼宽
度小于50m； 主要人流出入
口在西端，污 物出口在东端； 消防车道与污 物通道连通。
演示课件
演示课件
规范及具体要求
设计要符合现行的有关规范。 走廊宽不得小于2.7m，病房门宽不小于1.2m。 手术室走廊宽不小于2.7m，门宽不小于1.2m。 病房开间与进深不小于3.6m×6m（未含卫生
间）。 手术室房间尺寸：小手术室4m×6m；中手术室
4.8m×6m；大手术室6m×8m。 病房主要楼梯开间宽度不小于3.6m。 医梯与污物电梯井道平面尺寸不小于2.4×3m。
三层平面分区
演示课件
三层平面分区
主要病房面向南，可布置12间，另2间可向东 （较好朝向）；
医务区向北，便于用连廊和已有建筑走廊联系； 中部无外窗处布置护士站；
垂直交通放在东西两端。根据总图关系，病床 电梯在西侧，靠近住院病人人流入口；污物电 梯在东侧，方便污物运出，减少污染；
演示课件
八层平面分区
