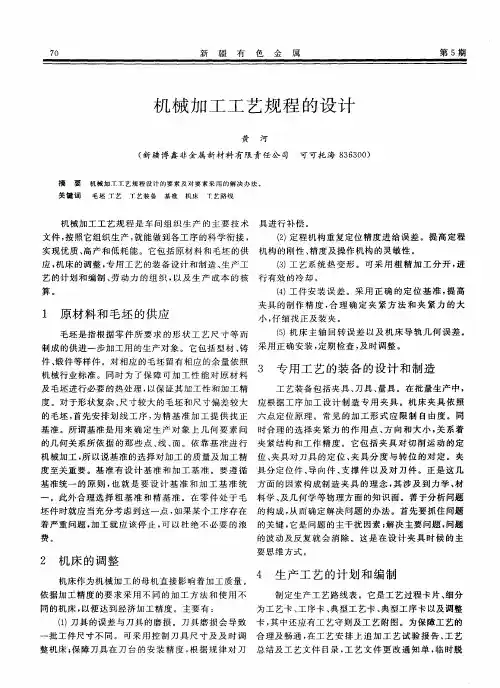

机械加工工艺规程设计

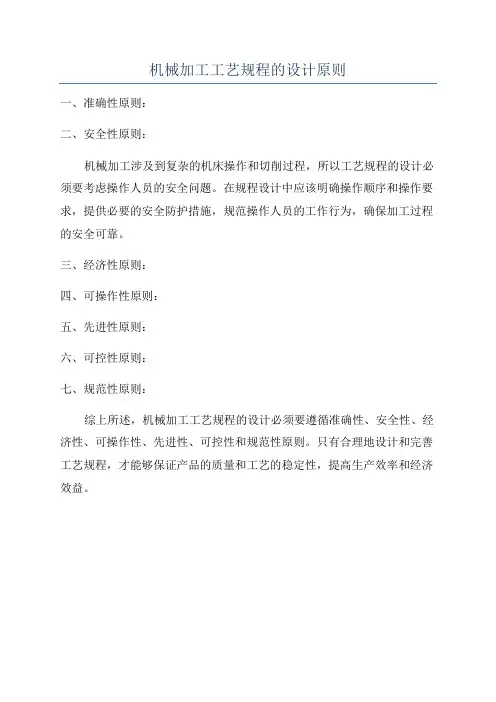

机械加工工艺规程的设计原则
一、准确性原则：
二、安全性原则：
机械加工涉及到复杂的机床操作和切削过程，所以工艺规程的设计必须要考虑操作人员的安全问题。

在规程设计中应该明确操作顺序和操作要求，提供必要的安全防护措施，规范操作人员的工作行为，确保加工过程的安全可靠。

三、经济性原则：
四、可操作性原则：
五、先进性原则：
六、可控性原则：
七、规范性原则：
综上所述，机械加工工艺规程的设计必须要遵循准确性、安全性、经济性、可操作性、先进性、可控性和规范性原则。

只有合理地设计和完善工艺规程，才能够保证产品的质量和工艺的稳定性，提高生产效率和经济效益。

机械零件加工工艺规程方案设计一、引言本文旨在设计机械零件加工的规程方案，以确保加工过程的准确性、安全性和高效性。

二、工艺流程1.制定加工计划：根据零件的要求和材料特性，确定合适的加工方法和设备。

2.准备加工设备和工具：确保加工设备和工具的良好状态，包括刀具、夹具、机床等。

3.检查工件和材料：检查工件和材料是否符合要求，包括尺寸、材质、硬度等。

4.加工前准备：准备加工液、切削液和冷却液，确保加工过程的顺利进行。

5.加工操作：根据加工工艺要求，进行加工操作，包括车削、铣削、磨削等。

6.质量检查：在加工过程中进行定期检查，确保加工质量的合格性。

7.表面处理：根据要求进行表面处理，包括镀铬、喷涂等。

8.检验和验收：对加工完成的零件进行检验，确保其符合要求。

9.清洗和防锈：对加工完成的零件进行清洗和防锈处理，以延长其使用寿命。

10.包装和交付：根据客户要求进行适当的包装，并按时交付给客户。

三、注意事项1.安全第一：加工过程中必须严格遵守安全操作规程，佩戴必要的个人防护装备。

2.设备保养：定期检查和维护加工设备，确保其正常运转。

3.物料管理：加工过程中要注意对材料的储存和保护，防止受潮、受污等。

4.加工参数控制：严格控制加工参数，如切削速度、进给速度和切削深度，以确保加工质量。

5.过程记录：对加工过程中的关键参数和质量数据进行记录，以便追溯和分析。

四、质量控制1.原材料质量控制：进行必要的材料检测，确保其符合零件要求。

2.首件检查：对首件进行全面检查，确保加工程序和工装的准确性。

3.过程控制：加工过程中进行定期检查和检验，纠正加工中的问题，确保加工质量。

4.最终检验：对加工完成的零件进行全面检验，检查尺寸、表面质量和功能性能。

5.不良品处理：对不良品进行分类和处理，如返修、重新加工或报废。

五、工艺改进1.分析问题：对加工过程中出现的问题进行分析，找出问题的原因。

2.制定改进方案：根据问题的原因，制定具体的改进方案，如更换设备、改进工艺参数等。

制定机械加工工艺规程的步骤
1.确定工艺要求
首先要明确加工件的要求和技术要求，并根据加工件的材质、形状和用途等情况，确定加工工艺的可行性和合理性。

2.设计工件图纸
根据加工件的要求和规格，绘制详细的工件图纸，包括工件的尺寸、形状、数量、材质、加工面、加工精度、表面处理等信息。

3.选择加工工艺和工序
根据工件的材质、形状和技术要求，选择适当的加工工艺和工序，包括粗加工、精加工、热处理、表面处理等。

4.编制工艺流程和工序卡
根据所选的加工工艺和工序，编制详细的工艺流程和工序卡，包括每个工序的操作方法、加工参数、工具、夹具、设备和安全注意事项等信息。

5.制定检验方案
根据工件的质量要求和加工精度要求，制定相应的检验方案，并在加工过程中进行质量控制和检验，确保工件的质量符合要求。

6.制定安全措施
根据加工过程中可能存在的危险和安全风险，制定相应的安全措施和操作规程，确保加工过程中的安全。

7.审核和评审
制定完工艺规程后，需要对规程进行审核和评审，并及时调整和完善，确保规程的准确性和可行性。

优秀设计机械制造课程设计题目：设计“减速器传动轴”零件的机械加工工艺规程（年产量为5000件）内容：（1）零件图 1张（A3）（2）毛坯图 1张（A3）（3）工序简图 1张（A2）（4）工序卡片 2张（5）课程设计说明书 1份班级：学生：指导教师：学号：20**年 1月25日目录1 设计说明1.1题目所给的零件是传动轴1.2 零件的工艺分析1.3 其主要加工表面位置要求1.4零件的材料2 工艺规程的设计2.1 零件表面加工方法的选择2.2制定工艺路线3 机械加工余量﹑工序尺寸及毛坯尺寸的确定3.1 确定加工余量3.2 确定毛坯尺寸4 确定切削用量及基本工时4.1 车两端面4.2 计算切削用量5: 选择量具5.1 选择刀具5.2 选择量具6：总结7：参考文献机械制造基础课程设计说明书本次设计是在基本学完大学基础课，技术基础课以及大部分专业课后进行的。

是在毕业设计之前做的较全面较深入地对所学各课程进行的综合性复习及应用。

为我提供了一次理论联合实际训练的机会，在我的大学生涯中占有非常重要的地位。

我希望通过本次课程设计对自己的综合性训练，从中锻炼自己的独立思考问题，解决问题的能力，为今后的自己未来生活及工作打下一个良好的基础。

但由于能力有限，此设计难免有不宜之处。

恳请各位老师及同学给予指教。

一零件的分析1 .1题目所给的零件是传动轴（5000件年产）此课程设计研究的是一传动轴。

该轴在机械制造领域中有着广泛的应用。

其主要作用是传递扭矩,使机构获得动力.1. 2 零件的工艺分析:该传动轴需要加工的部分主要为回转面。

另外，轴两端为螺纹加工部分。

轴的各个轴肩相邻处需要加工退槽或者是砂轮越程槽。

轴肩两端要进行倒角加工。

在轴径为Φ40±0.005mm，Φ50±0.005mm和右端螺纹部分要加工键槽。

该传动轴的加工表面除了轴径为Φ64和Φ54的两部分表面的精度要求较小外，其他表面的粗糙度要求都为0.8。

机械加工工艺规程的设计步骤嘿，咱今儿个就来唠唠机械加工工艺规程的设计步骤。

这可真是个相当重要的事儿啊！你想啊，就好比盖房子，你得先有个详细的计划，知道每一步该干啥，用啥材料，怎么个干法，对吧？那机械加工也是一样的道理呀！首先呢，得对零件进行分析。

这就像是了解一个人的性格特点一样，得清楚它长啥样，有啥要求，有啥特殊的地方。

这一步可不能马虎，得仔细研究，不然后面的步骤可就容易出岔子喽！然后呢，确定毛坯。

毛坯就像是房子的根基，得选得合适才行。

要是毛坯选不好，那后面加工起来可就费劲啦！接下来就是拟定工艺路线啦！这就好比是规划一条旅行路线，从哪儿出发，经过哪些地方，最后到达哪儿。

得考虑得周全，不能走冤枉路，也不能遗漏重要的景点。

再然后就是确定各个工序的加工余量、工序尺寸及其公差。

这就像是给每个步骤都定个标准，不能多也不能少，得恰到好处。

之后呢，选择设备和工艺装备。

这就像是给工人配备合适的工具，好的工具能让工作事半功倍呀！还有哦，确定切削用量和时间定额。

这就好像是给跑步定个速度和时间，不能太快也不能太慢，得刚刚好。

在设计的过程中，可不能瞎搞哦！得根据实际情况来，就像医生看病一样，得对症下药。

每个零件都有它独特的情况，不能一概而论。

而且啊，这设计步骤可不能乱了顺序。

要是乱了，那可就像打乱了舞步一样，会出丑的哟！咱得一步一步稳稳地来，这样才能设计出好的工艺规程。

你想想看，如果工艺规程设计得不好，那加工出来的零件能合格吗？肯定不行啊！就像做饭，步骤错了，做出来的菜能好吃吗？所以啊，大家一定要重视机械加工工艺规程的设计步骤，这可关系到产品的质量和成败呢！咱可不能掉以轻心，得认真对待，就像对待自己最珍贵的宝贝一样。

怎么样，是不是觉得挺有意思的呀？哈哈！。

机械加工工艺规程课程设计一、课程目标知识目标：1. 让学生掌握机械加工工艺规程的基本概念、分类及编制原则；2. 使学生了解并掌握各种常见机械加工方法的特点、适用范围及工艺参数；3. 引导学生了解机械加工工艺规程在机械制造过程中的重要作用。

技能目标：1. 培养学生运用所学知识，独立编制简单机械零件加工工艺规程的能力；2. 培养学生分析、解决机械加工过程中出现的问题的能力；3. 提高学生运用计算机软件进行机械加工工艺规程设计的能力。

情感态度价值观目标：1. 培养学生对机械加工工艺规程设计工作的兴趣，激发学生的学习热情；2. 培养学生严谨、细致的工作态度，强化质量意识；3. 增强学生的团队合作意识，提高沟通协调能力。

分析课程性质、学生特点和教学要求，本课程旨在通过理论教学与实践操作相结合，使学生在掌握基本知识的基础上，提高实际操作能力。

课程目标分解为具体学习成果，便于后续教学设计和评估。

在教学过程中，注重培养学生的实际操作能力、问题分析解决能力和团队协作能力，为我国机械制造业培养高素质的技术人才。

二、教学内容1. 机械加工工艺规程基本概念：包括工艺规程的定义、分类及编制原则；教材章节：第一章2. 常见机械加工方法及工艺参数：详细讲解车削、铣削、磨削、钻孔等加工方法的适用范围、工艺参数及其特点；教材章节：第二章3. 机械加工工艺规程编制：介绍工艺规程编制的步骤、方法及注意事项；教材章节：第三章4. 计算机辅助工艺规程设计：讲解计算机软件在工艺规程设计中的应用，如CAD/CAM技术；教材章节：第四章5. 机械加工工艺规程案例分析：分析典型零件加工工艺规程的编制过程，提高学生的实际操作能力；教材章节：第五章6. 实践操作：组织学生进行实际操作，编制简单零件的加工工艺规程，巩固所学知识；教材章节：第六章教学内容安排和进度：本课程共计6个章节，按照教学大纲，每章节分配适当课时，理论与实践相结合，保证学生充分理解和掌握所学知识。

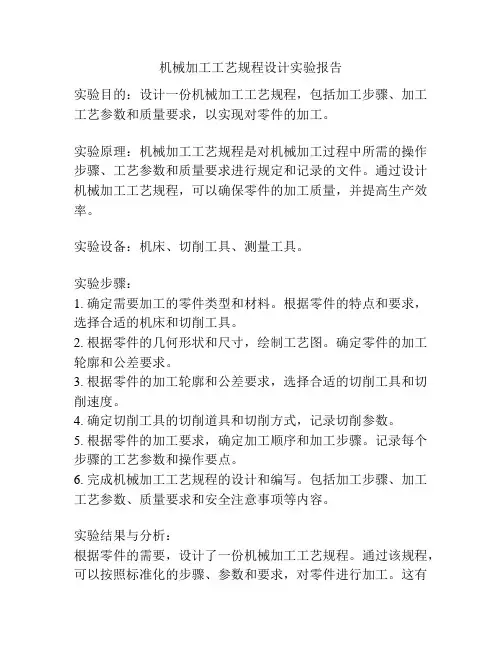

机械加工工艺规程设计实验报告
实验目的：设计一份机械加工工艺规程，包括加工步骤、加工工艺参数和质量要求，以实现对零件的加工。

实验原理：机械加工工艺规程是对机械加工过程中所需的操作步骤、工艺参数和质量要求进行规定和记录的文件。

通过设计机械加工工艺规程，可以确保零件的加工质量，并提高生产效率。

实验设备：机床、切削工具、测量工具。

实验步骤：
1. 确定需要加工的零件类型和材料。

根据零件的特点和要求，选择合适的机床和切削工具。

2. 根据零件的几何形状和尺寸，绘制工艺图。

确定零件的加工轮廓和公差要求。

3. 根据零件的加工轮廓和公差要求，选择合适的切削工具和切削速度。

4. 确定切削工具的切削道具和切削方式，记录切削参数。

5. 根据零件的加工要求，确定加工顺序和加工步骤。

记录每个步骤的工艺参数和操作要点。

6. 完成机械加工工艺规程的设计和编写。

包括加工步骤、加工工艺参数、质量要求和安全注意事项等内容。

实验结果与分析：
根据零件的需要，设计了一份机械加工工艺规程。

通过该规程，可以按照标准化的步骤、参数和要求，对零件进行加工。

这有
助于提高加工质量和生产效率。

实验结论：设计一份机械加工工艺规程，对于保证零件加工质量、提高生产效率具有重要意义。

这需要根据零件的几何形状和要求，选择适当的切削工具和切削速度，并确定加工顺序和加工步骤。

通过实验，我们成功设计了一份机械加工工艺规程，为零件加工提供了有力支持。

课程设计--设计阶梯轴的机械加工工艺规程设计阶梯轴的机械加工工艺规程序言本次机械制造工艺学课程设计是一个综合性和实践性很强的教学环节，旨在通过综合运用所学基本理论和实践知识进行工艺及结构设计的基本训练，提高学生分析和解决实际工程问题的能力，为后续课程的研究及今后从事科学研究、工程技术工作打下较坚实的基础。

一、零件的分析1.1轴的作用轴的主要作用是支承回转零件及传递运动和动力。

根据轴的承受载荷不同，可分为转轴、心轴和传动轴三类。

转轴承受弯矩和扭矩，心轴只承受弯矩，传动轴只承受扭矩。

1.2轴的工艺分析该轴采用40Cr钢制作，能承受一定的载荷和冲击。

该轴为阶梯轴类零件，尺寸精度和形位精度要求均较高。

主要配合面为Φ21，φ22.5，φ24和Φ22.55，精度要求较高，需通过磨削得到。

轴线直线度为φ0.01，两键槽有同轴度要求，在加工过程中须严格控制。

1）该轴采用合金结构钢40Cr，中等精度，转速较高。

经调质处理后具有良好的综合力学性能，具有较高的强度、韧性和塑性。

2）该轴为阶梯轴，其结构复杂程度中等，有多个过渡台阶。

根据表面粗糙度要求和生产类型，表面加工分为粗加工、半精加工和精加工。

加工时应分开进行，逐渐减少零件的变形误差。

3）零件毛坯采用模锻，锻造后进行正火处理。

4）该轴的加工以车削为主，应保证外圆的同轴度。

精基准的选择是为了保证加工精度，一般选取与工件功能有关的重要表面或者加工后的表面作为精基准。

在本工艺中，选择轴的中心线作为精基准，因为轴的各个孔和表面都要依靠中心线进行定位，所以中心线的精度对整个工件的加工精度起着至关重要的作用。

2.3加工工艺流程设计加工工艺流程的设计是为了保证加工精度，提高加工效率和降低成本。

在本工艺中，加工工艺流程如下：锻造-粗车-热处理-半精车-热处理-精车-钻孔-铣键槽-打磨-清洗-检验-包装。

其中，锻造过程采用模锻工艺，粗车和半精车过程中都进行热处理，以提高轴的疲劳强度和保证零件的内应力减少，稳定尺寸、减少零件变形。

机械加工工艺规程设计备课笔记机械加工工艺规程设计备课笔记机械加工工艺规程是指，在进行机械加工过程中，为了保证产品加工质量和效率，而进行相应的规范和要求制定的文件。

机械加工工艺规程设计是机械加工技术人员在进行机械加工时必须掌握的一种技能，下面我们就来详细了解一下机械加工工艺规程设计的备课笔记。

一、确定机械加工零件的工艺性质和要求1. 确定零件的工艺性质：主要包括形状、尺寸、加工难度等方面。

2. 确定零件的工艺要求：主要包括精度要求、加工面性能要求、外观质量要求等方面。

二、确定机械加工工艺确定了零件的工艺性质和要求之后，就可以根据这些要求确定适合的加工工艺，主要可以从以下几个方面入手：1. 确定主要加工工艺：主要包括车削、切削、钻削、铣削等加工方式。

2. 确定辅助加工工艺：主要包括热处理、表面处理等工艺方式。

三、制定机械加工工艺流程确定好加工工艺之后，就可以制定具体的机械加工工艺流程了，主要包括：1. 确定加工顺序和工艺路线：根据零件的特点，确定各个加工工序的顺序和加工路线。

2. 确定加工参数：如加工刀具的形状、材料、尺寸等；进给速度、转速等参数。

3. 确定工装夹具：确定加工所需的夹具、卡盘等工装，确保零件加工的精度和稳定性。

四、制定机械加工工艺规程经过以上步骤，就可以制定机械加工工艺规程了，主要包括以下几方面：1. 确定机械加工工艺规程文件格式：主要指规程的标题、文件编号、修订记录、引言等方面。

2. 确定规程内容：包括零件的基本情况、加工工艺流程、加工参数、工装夹具、加工设备、零件加工顺序等方面。

3. 确定规程编写要求：规定规程编写的要求和标准，确保规程的规范性和实用性。

以上就是机械加工工艺规程设计备课笔记的全部内容，机械加工工艺规程设计是机械加工技术人员必须掌握的一项技能，通过以上的介绍相信大家对于机械加工工艺规程设计有了更加深入的了解，能够更好地指导机械加工生产过程中的实际操作。

机械加工工艺规程的设计原则
1.确保工艺能够满足产品质量要求：机械加工工艺规程应确保产品的
工艺要求能够满足设计要求和使用要求，保证产品的质量。

2.确定合理的加工工艺流程：应根据产品的特点和加工材料的性质，
在与清洗、切割、锻造、焊接、钻孔、滚压、冷拔等工序相结合的加工工
艺流程中确定合理的加工工艺流程。

4.确定合理的设备选型和使用要求：应根据加工工艺流程和产品要求，合理选择加工设备和工具，确保设备的操作能够满足加工工艺流程和产品
质量要求。

5.精益求精，优化加工工艺：机械加工工艺规程应不断探求新的工艺
技术和方法，借助科技手段和数据分析，逐步优化加工工艺，提高产能、
提高质量和降低成本。

齿轮机械加工工艺规程的设计齿轮机械加工工艺规程的设计是确保工件加工精度和工艺稳定性的关键。

制定规范的工艺流程和技术要求，不仅对提高加工质量有极大作用，还能够优化生产效率和降低成本。

下面我将从工艺规程的设计原则、流程、技术要求和质量控制等方面详细说明齿轮机械加工工艺规程的设计。

设计齿轮机械加工工艺规程的原则：1、合理安排工艺流程，尽量减少工序和装配。

2、严格控制生产过程中的每一环节，确保每道工序都能达到制定的技术要求。

3、把握好工艺的基本规律和特点，适当采用新工艺和新技术，提高生产效率。

4、统一标准和规范，借鉴和吸取国内外先进的技术和经验。

设计齿轮机械加工工艺规程的流程：1、齿轮加工的前期准备工作。

包括准备原材料、清洗和酸洗，以及加工前的检测与调试等；2、加工工序的分析和确定。

根据齿轮的形状、特征和要求，确定合适的加工工序和设备；3、加工操作的技术措施。

包括切削刀具的选择、刀具的试验和修磨、加工的测量和调整等细节；4、加工后的处理。

这包括热处理、表面处理和修整等。

设计齿轮机械加工工艺规程的技术要求：1、保持一定的切削速度，避免过高或过低导致加工质量的下降。

2、保证刀具的冷却液、润滑剂和切屑的清除，防止机器发生故障和生产安全事故。

3、控制加工粗糙度，避免出现加工误差，影响齿轮配合度。

4、刀具的选择要合适，使其结构合理、材料优良、工艺精湛，避免过早磨损，延长使用寿命。

质量控制：1、制定有效的工艺文件，按照规定进行生产、检验和数据采集。

2、通过多种手段，周期性地对生产和产品质量加以监测和控制。

3、对于工艺和生产过程中出现的问题和缺陷，及时汇报上级领导，并制定纠正和完善措施。

综上所述，齿轮机械加工工艺规程的设计需要综合考虑工艺的流程、技术要求和质量控制等方面的因素。

设计好的规范，不仅可以保证生产过程的稳定性和产品质量的稳定性，还可以提高企业的生产效率，降低成本。

因此，对于齿轮机械加工工艺规程的设计，我们应该全面、科学、合理地采取各项措施，确保工艺规程的质量和有效性，为企业的发展打好基础。

毕业设计任务书机电工程系数控技术与应用专业数控班学生一、毕业设计题目轴的机械加工工艺规程设计二、已知生产纲领该产品年产量400件备品率5%废品率2%三、设计内容和要求1.零件图一张2.机械加工工艺规程一份3.设计说明书一份4.加工成品零件一件5.各工序数控加工程序一份序言毕业设计是培养我们实际工作能力的最后一个实践性学习环节,它不但是对我们四年大学学习中所学知识的一次综合性复习与考查,同时也是为以后从事的专业技术工作做准备.通过这次综合技能训练,不但培养了我们综合运用所学知识分分析和解决本专业一般技术问题的能力,而且也进一步巩固扩大和深化了我们所学的基本理论,基本知识和基本操作技能,同时也培养了我们树立正确的设计思想和生产观念,经济观念,全局观念,养成了理论联系实际和严谨的工作作风,培养我们掌握设计的一般程序规程和方法.独立正确的使用技术文献资料和正确的表达自己设计思想的能力以及编写说明书的能力.我积极参加毕业设计,在设计过程中,老师和辅导老师对我给予耐心的指导和帮助,我积极查阅相关资料,到现场调查,对轴这个零件进行了认真的分析和研究,绘制设计图纸,编写工艺规程,编写说明书,正确使用技术资料,标准手册等工具书,在毕业设计过程中,虽然本人在指导老师的帮助下,对所设计的零件有初步的实习调研,但本人缺少实际工作经验,对遇到一些设计中的问题却能及时受到指导老师的优良工作作风的影响,既培养了我严肃,认真,一丝不苟和实事求是的工作作风,也培养了我独立思考和独立工作并勇于创新的能力.一个多月的毕业设计过程中,辅导老师石老师始终认真耐心的指导我毕业设计,并为我提供各种相关性资料,为我的设计奠定的坚实的基础,为我设计能顺利的完成提供了方便的条件,在毕业设计过程中,我体会到了作为设计工作者的乐趣,也认识到学海无涯的深刻含义,同时也为我以后走向工作岗位,好好工作打下了坚实的基础.通过老师的帮助,我具有了一定的制定工艺规程的能力,能综合运用数控编程加工零件,熟练掌握一般零件的数控编程方法,各种数控机床的操作.在此,对给予我大力支持和热情帮助的老师和辅助老师表示衷心的感谢,由于水平有限,因此,文中错误,不妥之处在所难免,恳请各位领导及各位老师批评指正.目录第一章零件的工艺分析 (4)一零件结构的工艺性 (4)二零件的技术要求 (4)三材料 (4)第二章零件工艺规程 (5)一生产类型 (5)二工艺规程设计 (5)三定位基准的选择 (6)四工艺路线的拟定 (7)第三章加工余量的确定 (10)第四章机床夹具刀具的选择 (11)一机床的选择 (11)二夹具的选择 (12)三量具的选择 (12)四刀具的选择 (12)第五章切削用量及工时定额 (12)第六章数控加工特点程序编制 (15)一数控加工特点 (16)二数控程序编制 (16)三数控编程的种类 (16)四手工编程编制方法 (17)五数控加工程序 (17)结束语 (30)参考文献 (31)第一章零件的工艺分析一、零件结构的工艺性零件结构工艺性是指所设计的零件在能满足使用要求的前提下制造的可行性和经济性.它是评价零件结构设计优劣的主要技术经济指标之一.具有良好结构工艺性的零件,能在满足使用要求的前提下,较经济地、高效地、合格地被加工出来.零件的制造一般要经过毛坏产生,切削加工,热处理,装配等阶段.进行零件结构设计时,应尽量使其在各个生产阶段具有良好的结构工艺性.零件结构工艺性的分析,可从零件尺寸和公差的标注,零件的组成要素和零件的整体结构等三方面来分析.因此,本零件的结构特点为:从零件图上可以看出,本零件属于轴类零件,从零件的整体结构上看,该零件的总长为110mm,左端是带有深3mm的花槽,且最大尺寸为Φ24mm的对称图形,右端面为类似于阶梯孔的内孔,其中有半径为R25mm的圆弧,与Φ34mm内孔相切,外圆有半径为R25mm的圆弧,与Φ48外圆相切,1个宽5mm 的凸台,一个宽为4mm深40-0.1的槽,靠右端面有M48×1.5-7H的螺纹,此件的主要表面为Ф48-0.03-0.06Ф34+0.02,其表面粗糙度为1.6,其余部分为3.2.二、零件的技术要求:零件的技术要求包括尺寸精度,形状精度,位置精度,表面精糙度及其它要求.如零件的设计所示,从零件图上可以看出,几个主要加工表面1.零件的右端面外圆柱和内圆表面:表面粗糙度要求为1.6,同轴度要求为0.02,对左端面有垂直度要求,右端面为此零件的主要设计基准.2.铣花槽有对称度要求0.02另外还有下列一些技术条件要求:1、零件属于自由锻件;2、GB/T1804-f3、HB220～250三、材料：该材料选择碳钢45号钢.热处理后布氏硬度达到HBR20-3545号钢主要成份:单位%表1.1从资料可以看出45号钢含碳量大于0.4%经过热处理可以提高零件的强度硬度.第二章零件工艺规程一、生产类型零件生产纲领 N=Qn(1+α%+β%)其中:Q:零件产品产件量(件/年)α:零件的废品率β:零件的备品率n:每台产品中该零件数量(件/台)二、工艺规程设计1.确定零件毛坯制造形式影响毛坯制造形式的因素(1)零件材料工艺制造形式材料的工艺性,零件对材料组织和性能要求.(2)零件的结构及外型尺寸(3)零件生产纲领(4)现有生产条件及发展前途(5)零件对毛坯精度表面粗糙度和材料机械性能的要求根据零件材料的工艺性及零件对材料组织的要求我的课题件所造毛坯为自由锻件2.毛坯的技术要求该零件毛坯符合国标毛坯的技术要求应符合国家使用标准3.工序及集中与分散的选择工序集中:就是零件的加工工序集中为少数几道工序内完成,而每一道工序加工内完成.工序分散:它与工序集中相反,工序数量多,且每一道工序少.在制定工艺路线时,选定了各种面的加工方法同时确定了阶段划分以后,将同阶段中的各个加工表面组合成若干个工序,组合时可采用集中或分散原则.在拟定工艺路线时,工序集中或分散主要取决于零件的生产规模结构特点及技术要求,由于该课题件所选择是中批生产且车间的设备人员配制和实际生产能力等诸方面因素综合考虑.（1）该零件划分的原则为工序集中（2）工序集中的优缺点●采用高效专用数控设备和工艺装备,生产效率高●工序数目少,每道工序内容多●减少工件安装次数,易于保证零件间各表面位置精度●减少设备数目,操作人员及车间面积●可缩短工时,生产周期,简化生产计划●由于采用高生产率设备和工艺装备操作,调整维修生产设备工作量大,操作人员技术要求高.三、定位基准的选择定位基准的选择是否合理,直接影响工件的位置精度和加工效率总基准选择主要是研究加工中表面间相对位置,精度及其操作方法定位基准的合理选择对保证零件精度安排加工顺序有决定性的影响,定位基准的作用主要是为了保证零件各表面之间相互位置精度定位基准有粗基准和精基两种,同时选择定位基准时应力求与原始基准重合.即:力求设计基准工艺基准和编程基准重合.目的是为了减少误差,并尽可能减少安装次数,从而提高位置精度.（一）精基准的选择1.基准重合原则:就是尽可能选用设计基准作为定位基准.这样可以避免定位基准与设计不重合而引起的定位误差2.基准统一原则:位置精度要求较高的某些表面加工时,尽可能选择统一的定位基准.这样有利于保证各加工表面的位置精度.3.自为基准原则:当某些表面精加工要求加工余量小而均匀时,选择加工表面本身作为定位基准.4.互为基准原则:为了使加工面间有较高的位置精度,以为了使其加工余量小而均匀,可采用反复加工,互为基准的原则.5.保证工件定位基准,夹紧可靠,操作方便的原则（二）粗基准的选择1.选择非加工表面为粗基准2.选择要求加工余量均匀的表面为粗基准3.对于所有表面都要加工的零件,应选择余量和公差最小的表面作粗基准,以避免余量不足而造成废品.4.选取光洁,平整,面积足够大,装夹稳定的表面为粗基准.5.粗基准只能在第一道工序中使用一次,不能重复使用.根据以上定位基准的选择原则,该零件的粗基准为毛料的外圆,精基准为左端面外圆和左端面.四、工艺路线的拟定拟定工艺路线的主要内容,除选择地位基准外,还应包括选择各加工表面的加工方法,安排工序的先后顺序,确定工序的集中与分散程度以及选择设备与工艺装备等,是制定工艺规程的关键阶段.（一）表面加工方法的选择1.正确的选择加工方法,应了解各种方法的特点,掌握加工经济度及经济粗糙度的概念.加工经济精度是指在正常加工条件下,所能保证的加工精度,经济表面粗糙度,是指零件选择了某种方法后,得到的质量等级(用公差等级表示)2.选择加工方法时考虑的因素满足同样精度要求的加工方法有若干种,在选择时应考虑以下因素:（1）工件材料的性质（2）工件的形状和尺寸（3）生产类型及考虑生产率和经济性问题（4）具体生产条件,机床选择的合理性（5）充分考虑利用新工艺,新技术的可能性,提高工艺水平（6）特殊要求（二）加工顺序的安排1.机械加工工序的安排原则（1）先加工基准面选为精基准的表面应安排在起始工序进行加工,以使尽快为后续工序的加工提供精基准.（2）划分加工阶段工件的加工质量要求较高时,都应划分阶段.一般分为粗加工—半精加工—精加工三个阶段.粗加工是从毛坯上去除较多的余量,所达到的精度和表面质量较低.半精加工阶段是在粗加工之后精加工之前进行.精加工阶段是从工件上去除较少的余量,所得到精度和表面质量比较高.在加工精度和表面质量要求较高时,工件可在精加工后进行光整加工,还可对工件进行超精密加工.划分加工阶段的原因:Ⅰ保证加工质量Ⅱ有利于合理使用设备Ⅲ便于安排热处理工序,使冷,热加工工序配合得更好Ⅳ便于及时发现毛坯缺陷Ⅴ精加工,光整加工安排在后,可保证精加工和光整加工过的表面少受磕碰损害根据上述各方面的分析,同时结合实际情况.此零件的毛坯外形,尺寸与零件相差不大,所以其加工阶段可以划分为:粗加工—半精加工—精加工（1）先面后孔（2）次要加工表面可穿插在阶段间进行加工2.热处理工序的安排热处理是用于提高材料的力学性能,改善金属的加工性能以及消除残余应力.最终热处理的目的是提高力学性能.如:调质淬火,渗碳淬火等都属于最终热处理.预备热处理的目的是改善加工性能为最热处理作好准备和消除残余应力.如正火,退火和时效处理等.此零件由于几何形状复杂,热处理变形大,热处理后硬度HRC≧56因此热处理后不能进行切削加工,只能进行磨,研磨,达到尺寸要求及表面粗糙度.在热处理前进行粗加工,去除较多余量.3.辅助工序的安排辅助工序的种类较多,包括检验,去毛刺,倒棱,清洗,防锈,去磁及平衡等.检查工序应安排在:（1）粗加工阶段结实后（2）重要工序前后（3）送往外车间加工的前后,如热处理工序前后（4）全部加工工序完成后（三）工序与工步的划分1.工序的划分在数控机床上加工零件,工序可以比较集中,在一次装夹中尽可能完成大部分或全部工序.这就要根据零件图样,考虑被加工零件是否可以一台数控机床上完成整个零件的加工如不能,则应对零件的加工工序进行划分.一般工序划分有以下几种方式:(1)按零件装卡定位方式划分工序由于每个零件的结构形状与表面的技术要求不同,所以其定位方式也各有差异.一般加工外形时,以内形定位;加工内形时,又以外形定位.(2)按粗精加工划分工序根据零件的加工精度,刚度和变形等因素来划分工序时,可按粗精加工分开的原则来划分工序,即先粗后精.(3)按所用刀具划分工序在一次装夹中,尽可能能同一把刀具加工出尽可能加工出可能的所有部位.这样可以减少换刀次数,压缩空程时间,减少定位误差.2.工步的划分工步的划分主要从加工精度和效率两方面考虑:（1）同一表面按粗加工,半精加工,精加工依次完成,或全部加工表面按先粗后精加工分开进行.（2）对于既有铣面又有镗孔的零件,可先铣面后镗孔.这样可减少变形引起的对孔的精度影响.（3）按刀具划分工步.可以减少换刀次数,提高加工效率.提高上述对工艺路线拟定的各方面分析,和对现场的具体生产条件的考虑.大体加工过程为:车削----铣削这样安排,可使在车削加工过程中,零件有较好的刚性,且工序都相对集中,有利于组织生产,而且铣削安排在车削加工后,可使铣磨加工有较高的定位基准.容易保证铣磨的位置精度.具体工序安排如下:工序0下料工序05热处理正火HB196-220工序10粗车外圆工序15粗车内孔工序20中间检验工序25热处理HB220-250工序30精车工序35铣加工工序40打毛刺工序45洗涤工序50最终检验本零件工序30还可按刀具的不同可分为以下工步:工步01精车外圆(90°仿形车刀)工步02切槽(包括2个退刀槽)、(4mm切断刀)工步03车M48×1.5-7H的螺纹(60°螺纹刀)第三章加工余量的确定机械加工余量对于工艺过程有一定的影响,余量不够.不能保证零件的加工质量,余量过大,不但增加机械加工劳动量,而且浪费材料与刀具,而增加了成本,固此必须合理的安排加工余量.加工零件的轴向尺寸设计采用图表,经验和计算相结合的方法,选取加工余量,并对一些余量进行校核,修改.因工序基准与设计基准不重合需要进行尺寸换算(即用工序尺寸图表计算)径向尺寸余量由最终检验估算而出,从精加工的最后一道工序尺寸,依次向前推算,直至推算到毛坯尺寸,公差范围查表得出.主要表面加工方案工序10与工序15中加工本零件的主要表面查表可得,精车外圆余量为1.5mm,精车内孔余量为1.2mm.精度等级为IT7级，所以工序尺寸为：48+1.5=49.501.0-和34-1.2=32.801.0-尺寸余量校核（一）Z=49.5-48=1.5△Zs=0-0.06= -0.06△Zx=-0.1-0.03= -0.13Zmax=1.5-0.06=1.44Zmin=1.5-0.13=1.37余量合理（二）Z=34-32.8=1.2△Zs=0.02-0.1=-0.08△Zx=0+0=0Zmax=1.2-0.08=1.12Zmin=1.2+0=1.2余量合理第四章机床夹具刀具的选择一、机床的选择选择设备时应考虑以下几点：1、机床精度与工件精度相适应2、机床规格与工件的外形尺寸机适应3、与现有加工条件相适应,如设备负荷的平衡状况等对零件与机床的各方面综合分析,此零件的加工设备确定为主,完成大部分的外圆柱表面的切削加工及镗孔的加工.并根据工序内容的不同也选用数控铣床磨床等加工设备.二、夹具的选择要保证夹具的坐标方向与机床的坐标方向相对固定.要协调零件和机械坐标系的尺寸关系,尽量选择通用夹具和专用夹具,来保证零件的加工精度和缩短准备时间.三、量具的选择主要根据生产类型和所检验的精度来选择.一般选择通用量具,对于尺寸精度要求高,测量不方便的均选择专用量具.这样测量,测量准备,直观方便,同时也提高了生产效率,保证了加工质量.四、刀具的选择在考虑切削用量三要素后,优先选用通用刀具.1.车外圆:选用90度仿形车刀2.切槽:选用切断刀刀宽4mm3.内孔:钻头Φ20.54.车内孔:镗孔刀5.铣成形面:立铣刀刀具直径Φ36.钻孔:钻头Φ6.87.铰孔:铰刀Φ78.铣螺纹:螺纹铣刀第五章切削用量及工时定额一、确定切削用量及基本时间T j辅助时间T f(一)车加工条件包括:(1) 工件材料:45号钢(2) 机床:CAK6150P(沈阳第一机床厂)(3) 夹具:三爪卡盘(4) 刀具:YT15端面车刀,刀杆尺寸16*25查表10-8:Kr=90°,查表10-5;K′r =30°查表10-6;λs=0°查表10-7;γξ=2.0;αp=2mm;ƒ=0.5m/r;车刀耐用度t=60min;V=Kv yrf xr ap m t Cr 60=35.05.015.0318.06060227⨯⨯×0.91×0.81×1.25=1.78m/s (5.1) 确定机床主轴转速:s n =w d v π1000=5214.378.11000⨯⨯=10.96r/s=654(r/min) （5.2）取机床实际转速w n =755r/min 无级变速机床不计算 （5.3）实际切削速度:w v =1000w dn π=10007555214.3⨯⨯=106.79r/min=1.78(m/s) (5.4) 校验机床功率:查表5-9,表5-10,公式5-1主切削力:F Z =P ·a p ·f ·K FZ =1962×2×0.5×1=1962(N) （5.5） 切削功率:P m =F Z ·V W 10-3=1962×1.97×10-3=3.865(kw)（5.6）取机传动效率η=0.8，则消耗总功率为:3.865/0.8=4.83kw 而CAK6150P(沈阳第一机床厂)主电机功率为5kw 因此机床功率能完全满足要求.j T 与f T 的计算相表6-1 （1）车端面j T =i wfn l l l d d ⨯+++-32121=26545.00552052⨯⨯+++-=0.22min=13.2(s) (5.7) f T =%25⨯j T =3.3(s) (5.8)（2）车外圆分两次走刀αp 1=2.5mm;αp 2=1.5mm;f=0.5m/r 查表5-1,v=1m/s 查表5-3.取s n =w d v π1000×60=5214.311000⨯⨯×60=367.46(r/min) (5.9)取w n =460(r/m)w V =1000w d π=10004605214.3⨯⨯=75.11r/min=1.25(m/s) (5.10) j T =i w fn l l l 321++=34605.025110⨯⨯++=1.53min=91.8(s) (5.11) f T =j T ×25%=22.95(s) (5.12)（3）钻Ф20.5孔刀具：材料YT15、钻头Ф20.5，查表4-9。

齿轮零件机械加工工艺规程及夹具设计一、引言齿轮作为机械传动中常见的零件，其在机械系统中的作用不可替代。

作为机械制造行业的一部分，齿轮加工工艺一直是制造企业关注的重点之一。

齿轮加工的质量直接影响到机械系统的性能和使用寿命。

本文主要介绍齿轮零件的机械加工工艺规程及夹具的设计，旨在提高机械加工制造企业的齿轮工艺水平，提高加工效率和质量。

二、齿轮零件机械加工工艺规程2.1、数控加工流程传统齿轮的加工方式主要是使用车床和铣床，依靠技术工人的经验和技术水平加工出质量较高的齿轮。

随着数控技术的发展，数控机床的应用逐渐普及。

数控机床具有高精度、高效率、高重复性等优点，能够满足齿轮加工的需求。

流程如下：（1）编写机床程序。

根据齿轮的尺寸、牙数等参数编写机床程序。

（2）安装夹具。

根据机床程序要求，将齿轮安装在夹具上，保证齿轮的位置和姿态。

（3）调整刀具。

根据齿轮的尺寸和形状，调整刀具的参数，使其能够精确的加工出齿轮的轮廓。

（4）加工制造。

启动机床程序，机床按照编写的程序进行自动加工。

2.2、装夹准确度齿轮的装夹是齿轮加工的基础，装夹准确度直接影响齿轮加工的精度和质量。

齿轮的装夹主要分为以下几种方式：（1）间隙装夹。

又称“二点定心法”，即通过安装工制造的误差对元件进行局部加紧或释紧，使得元件产生相对位移，进而实现定位目的。

（2）单点定位装夹。

在固定件上加工出一道槽，满足被加工零件的定位要求。

利用这道槽来和加工零件进行定位。

（3）面定位装夹。

利用平面的互相接触来实现装夹定位。

（4）对心装夹。

利用装夹机构使加工夹具中心轴线和被加工齿轮的中心轴对齐。

2.3、刀具选择齿轮的加工需利用专门的刀具来完成，通常采用带有切削刃的齿轮铣刀或齿轮加工刀片，刀具的选择应根据加工材料、齿轮的牙数和齿形以及齿轮加工的精度要求等一系列因素进行选择。

在使用刀具进行齿轮加工时，需要根据加工参数等一系列因素进行合理的切削力选择，以保证加工质量和刀具的寿命。
