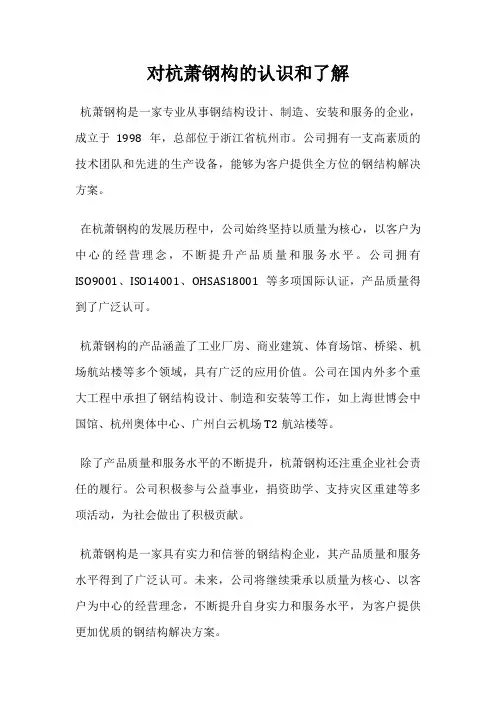

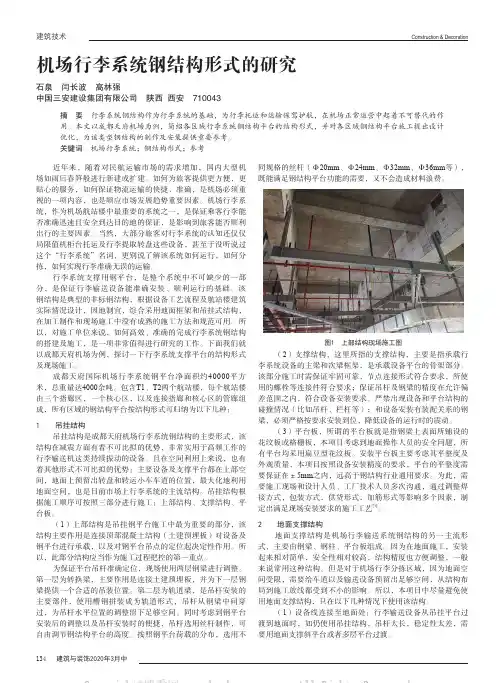

白云机场T2航站楼钢结构介绍

对杭萧钢构的认识和了解
杭萧钢构是一家专业从事钢结构设计、制造、安装和服务的企业，成立于1998年，总部位于浙江省杭州市。

公司拥有一支高素质的技术团队和先进的生产设备，能够为客户提供全方位的钢结构解决方案。

在杭萧钢构的发展历程中，公司始终坚持以质量为核心，以客户为中心的经营理念，不断提升产品质量和服务水平。

公司拥有ISO9001、ISO14001、OHSAS18001等多项国际认证，产品质量得到了广泛认可。

杭萧钢构的产品涵盖了工业厂房、商业建筑、体育场馆、桥梁、机场航站楼等多个领域，具有广泛的应用价值。

公司在国内外多个重大工程中承担了钢结构设计、制造和安装等工作，如上海世博会中国馆、杭州奥体中心、广州白云机场T2航站楼等。

除了产品质量和服务水平的不断提升，杭萧钢构还注重企业社会责任的履行。

公司积极参与公益事业，捐资助学、支持灾区重建等多项活动，为社会做出了积极贡献。

杭萧钢构是一家具有实力和信誉的钢结构企业，其产品质量和服务水平得到了广泛认可。

未来，公司将继续秉承以质量为核心、以客户为中心的经营理念，不断提升自身实力和服务水平，为客户提供更加优质的钢结构解决方案。

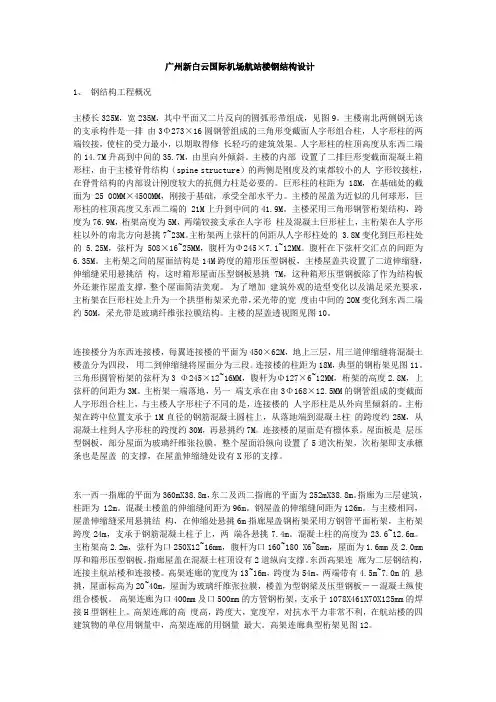

广州新白云国际机场航站楼钢结构设计1、钢结构工程概况主楼长325M，宽235M，其中平面又二片反向的圆弧形带组成，见图9。

主楼南北两侧钢无该的支承构件是一排由3Φ273×16圆钢管组成的三角形变截面人字形组合柱，人字形柱的两端铰接，使柱的受力最小，以期取得修长轻巧的建筑效果。

人字形柱的柱顶高度从东西二端的14.7M升高到中间的35.7M，由里向外倾斜。

主楼的内部设置了二排巨形变截面混凝土箱形柱，由于主楼脊骨结构（spine structure）的两侧是刚度及约束都较小的人字形铰接柱，在脊骨结构的内部设计刚度较大的抗侧力柱是必要的。

巨形柱的柱距为18M，在基础处的截面为25 00MM×4500MM，刚接于基础，承受全部水平力。

主楼的屋盖为近似的几何球形，巨形柱的柱顶高度又东西二端的 21M上升到中间的41.9M。

主楼采用三角形钢管桁架结构，跨度为76.9M，桁架高度为5M，两端铰接支承在人字形柱及混凝土巨形柱上，主桁架在人字形柱以外的南北方向悬挑7~23M。

主桁架两上弦杆的间距从人字形柱处的 3.8M变化到巨形柱处的5.25M，弦杆为508×16~25MM，腹杆为Φ245×7.1~12MM。

腹杆在下弦杆交汇点的间距为6.35M。

主桁架之间的屋面结构是14M跨度的箱形压型钢板，主楼屋盖共设置了二道伸缩缝，伸缩缝采用悬挑结构，这时箱形屋面压型钢板悬挑7M，这种箱形压型钢板除了作为结构板外还兼作屋盖支撑，整个屋面简洁美观。

为了增加建筑外观的造型变化以及满足采光要求，主桁架在巨形柱处上升为一个拱型桁架采光带，采光带的宽度由中间的20M变化到东西二端约50M，采光带是玻璃纤维张拉膜结构。

主楼的屋盖透视图见图10。

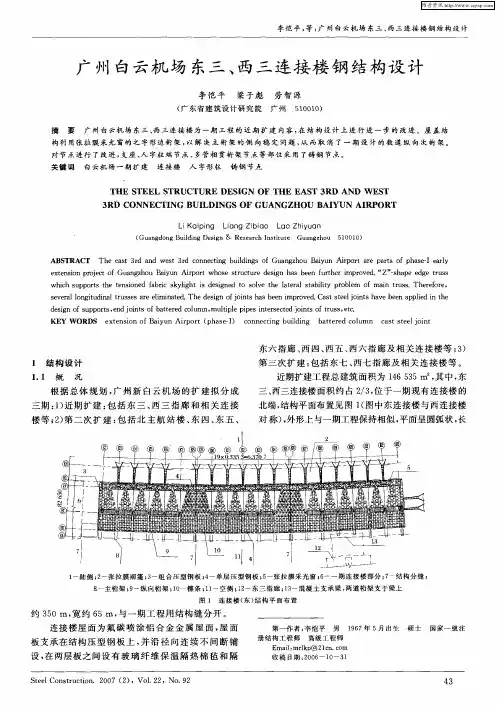

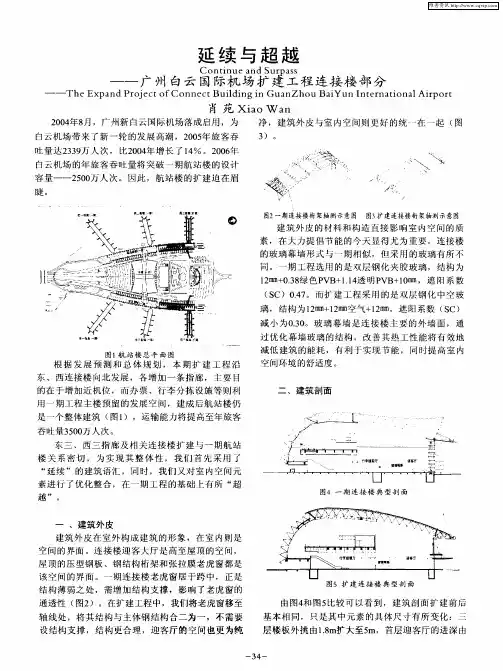

连接楼分为东西连接楼，每翼连接楼的平面为450×62M，地上三层，用三道伸缩缝将混凝土楼盖分为四段，用二到伸缩缝将屋面分为三段。

连接楼的柱距为18M，典型的钢桁架见图11。

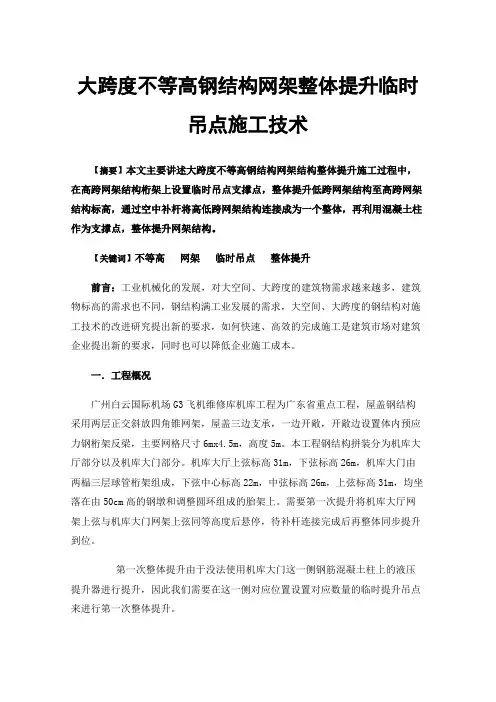

大跨度不等高钢结构网架整体提升临时吊点施工技术【摘要】本文主要讲述大跨度不等高钢结构网架结构整体提升施工过程中，在高跨网架结构桁架上设置临时吊点支撑点，整体提升低跨网架结构至高跨网架结构标高，通过空中补杆将高低跨网架结构连接成为一个整体，再利用混凝土柱作为支撑点，整体提升网架结构。

【关键词】不等高网架临时吊点整体提升前言：工业机械化的发展，对大空间、大跨度的建筑物需求越来越多，建筑物标高的需求也不同，钢结构满工业发展的需求，大空间、大跨度的钢结构对施工技术的改进研究提出新的要求，如何快速、高效的完成施工是建筑市场对建筑企业提出新的要求，同时也可以降低企业施工成本。

一．工程概况广州白云国际机场G3飞机维修库机库工程为广东省重点工程，屋盖钢结构采用两层正交斜放四角锥网架，屋盖三边支承，一边开敞，开敞边设置体内预应力钢桁架反梁，主要网格尺寸6mx4.5m，高度5m。

本工程钢结构拼装分为机库大厅部分以及机库大门部分。

机库大厅上弦标高31m，下弦标高26m，机库大门由两榀三层球管桁架组成，下弦中心标高22m，中弦标高26m，上弦标高31m，均坐落在由50cm高的钢墩和调整圆环组成的胎架上。

需要第一次提升将机库大厅网架上弦与机库大门网架上弦同等高度后悬停，待补杆连接完成后再整体同步提升到位。

第一次整体提升由于没法使用机库大门这一侧钢筋混凝土柱上的液压提升器进行提升，因此我们需要在这一侧对应位置设置对应数量的临时提升吊点来进行第一次整体提升。

二．技术分析1、先通过对已拼装完成的机库大门桁架进行受力计算，确定可以利用机库大门桁架作为临时吊点的支座，将临时提升吊点设置在机库大门桁架上端。

2、根据机库大门桁架拼装形式，将临时提升吊点支座成类似于“十”字形，各处端点均焊接在连接着下锚点的焊接球上，使得在整体提升时临时提升吊点的受力是作用在整个机库大门桁架上，防止机库大门桁架变形。

3、根据网架对面一侧提升架的布置位置以及数量来确定临时提升吊点的设置位置以及数量并进行受力模拟分析。

10个国内钢结构建筑国内钢结构建筑已经成为我国建筑行业的重要组成部分。

不仅在城市综合体、商业综合体等大型工程中被广泛应用，也在高层住宅、桥梁等领域发挥着重要作用。

下面将介绍10个国内著名的钢结构建筑，展示它们的独特性和创新性。

1. 上海中心大厦上海中心大厦是上海的标志性建筑之一，也是目前中国第一高楼。

该建筑采用了大量的钢结构，不仅在结构上具有高度稳定性，还赋予了建筑独特的外观。

2. 北京国家体育场（鸟巢）作为2008年北京奥运会的主体育场，鸟巢的设计灵感来自于中国传统文化中的鸟巢和石榴花篮，具有极高的艺术价值。

该建筑采用了大量的钢结构，使其在视觉上更具震撼力。

3. 广州塔广州塔是中国第一高塔，也是世界最高的塔式建筑之一。

其独特的外观、高度的观光设施以及采用的创新钢结构技术，使广州塔成为了广州的新地标。

4. 上海环球金融中心上海环球金融中心位于上海陆家嘴金融中心区，是中国最高的摩天大楼之一。

该建筑采用了先进的钢结构设计，拥有高度稳定性，并通过独特的外观设计，成为了上海的地标建筑。

5. 重庆长江索道重庆长江索道是世界上最长的都市交通索道，主要通过钢索和大跨度的钢结构框架来支撑运输系统。

它连接着两个重庆市区，成为了当地居民出行的重要方式。

6. 杭州湾跨海大桥杭州湾跨海大桥是中国东海湾跨海大桥群的一部分，全长约36.48公里。

该大桥采用了大跨度的钢结构桥梁设计，不仅改善了杭州湾地区的交通状况，还成为了当地的旅游景点。

7. 广州亚运会主体育馆广州亚运会主体育馆是为2010年广州亚运会而建造的，该建筑采用了先进的钢结构技术，使得建筑物在视觉上更加开放和宏伟。

8. 中国航空博物馆中国航空博物馆是全国首家以中国航空为主题的综合性博物馆。

博物馆的主要建筑采用了钢结构设计，通过独特的曲线形状展现了航空飞行的动感。

9. 深圳大运中心深圳大运中心是为2011年深圳大运会而建造的综合建筑。

该建筑采用了大量的钢结构与玻璃幕墙相结合，使得建筑外观现代化、明亮开放。

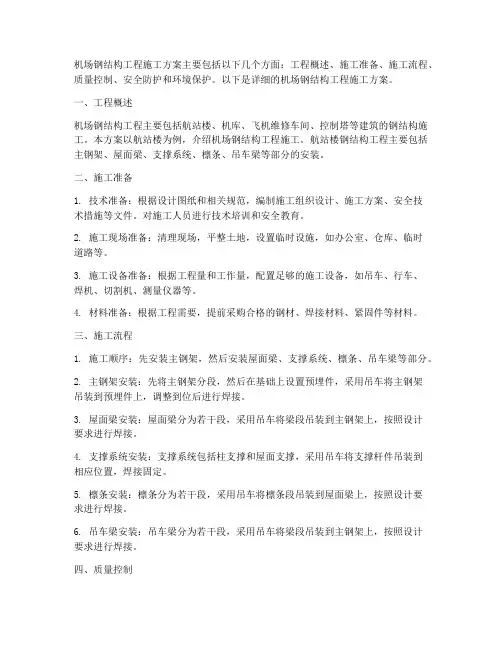

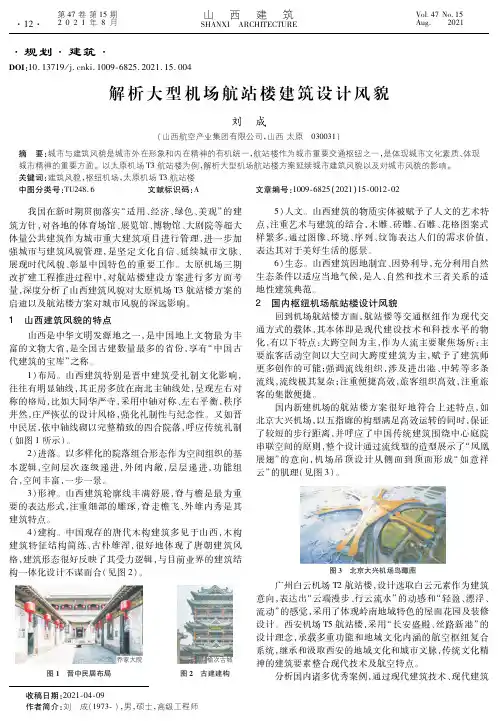

机场钢结构工程施工方案主要包括以下几个方面：工程概述、施工准备、施工流程、质量控制、安全防护和环境保护。

以下是详细的机场钢结构工程施工方案。

一、工程概述机场钢结构工程主要包括航站楼、机库、飞机维修车间、控制塔等建筑的钢结构施工。

本方案以航站楼为例，介绍机场钢结构工程施工。

航站楼钢结构工程主要包括主钢架、屋面梁、支撑系统、檩条、吊车梁等部分的安装。

二、施工准备1. 技术准备：根据设计图纸和相关规范，编制施工组织设计、施工方案、安全技术措施等文件。

对施工人员进行技术培训和安全教育。

2. 施工现场准备：清理现场，平整土地，设置临时设施，如办公室、仓库、临时道路等。

3. 施工设备准备：根据工程量和工作量，配置足够的施工设备，如吊车、行车、焊机、切割机、测量仪器等。

4. 材料准备：根据工程需要，提前采购合格的钢材、焊接材料、紧固件等材料。

三、施工流程1. 施工顺序：先安装主钢架，然后安装屋面梁、支撑系统、檩条、吊车梁等部分。

2. 主钢架安装：先将主钢架分段，然后在基础上设置预埋件，采用吊车将主钢架吊装到预埋件上，调整到位后进行焊接。

3. 屋面梁安装：屋面梁分为若干段，采用吊车将梁段吊装到主钢架上，按照设计要求进行焊接。

4. 支撑系统安装：支撑系统包括柱支撑和屋面支撑，采用吊车将支撑杆件吊装到相应位置，焊接固定。

5. 檩条安装：檩条分为若干段，采用吊车将檩条段吊装到屋面梁上，按照设计要求进行焊接。

6. 吊车梁安装：吊车梁分为若干段，采用吊车将梁段吊装到主钢架上，按照设计要求进行焊接。

四、质量控制1. 严格按照设计图纸和规范施工，确保结构尺寸和连接质量。

2. 焊接质量控制：采用合格的焊接材料，严格按照焊接工艺进行施工，焊后进行焊缝检查，不合格的焊缝及时整改。

3. 紧固件质量控制：选用合格的紧固件，确保连接牢固。

4. 防腐和防火措施：根据设计要求，对钢结构进行防腐和防火处理，确保结构的使用寿命。

五、安全防护1. 施工现场设置安全警示标志，提醒施工人员注意安全。

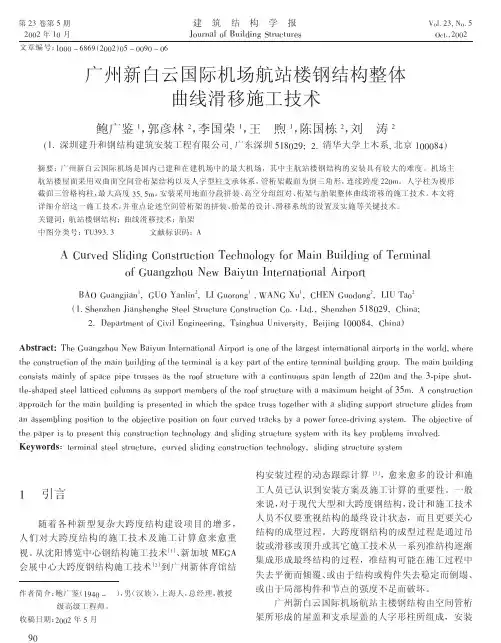

90Journal of Building Structures建筑结构学报第23卷第5期Vol.23,No.52002年10月Oct.,2002文章编号：1000-6869(2002)05-0090-06作者简介：鲍广鉴（1940-），男（汉族），上海人，总经理，教授级高级工程师。
