有限元法的原理求解域概述及解释说明1. 引言1.1 概述有限元法是一种数值分析方法，用于求解物理问题的数学模型。
它在工程领域得到了广泛的应用，能够对复杂的结构和系统进行精确的建模和计算。
有限元法通过将连续域划分为许多小的离散单元，在每个单元上使用适当的近似函数来表示待求解的变量，然后利用这些离散单元之间相互连接关系建立代数方程组，并通过求解该方程组得到所需结果。
1.2 文章结构本文将围绕有限元法展开讨论，并按照以下结构组织内容：引言包含概述、文章结构和目的；有限元法的原理部分将涵盖离散化方法、强弱形式及变分问题以及单元划分和网格生成；求解域部分将介绍求解域的定义与划分、边界条件设定和处理以及网格节点和单元的挑选策略；概述及解释说明部分将探讨有限元法在工程领域中的应用、与其他数值方法之间的对比与优势以及未来发展趋势和挑战；最后，本文将总结主要观点，并展望有限元法在应用领域的发展前景。
1.3 目的本文旨在对有限元法进行全面而清晰的介绍和解释，包括其基本原理、求解域的定义与处理方法以及在工程领域中的应用。
通过深入理解有限元法的原理和应用，读者可以更好地了解该方法的优劣势，并掌握将其应用于实际问题求解的能力。
此外，本文还将通过探讨有限元法未来的发展趋势和挑战，为研究者提供对该方法进行进一步改进和扩展的思路。

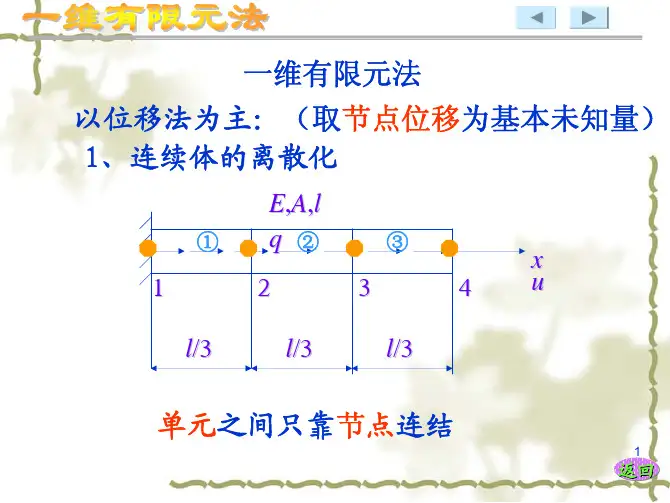

2. 有限元法的原理2.1 离散化方法有限元法是一种使用离散化方法来对偏微分方程进行求解的数值方法。
它将求解域划分为许多小单元，每个小单元称为有限元。
在这些有限元内，我们假设待求解的场量是线性或非线性的，并通过适当选择合适的函数空间来进行近似。
2.2 强弱形式及变分问题在有限元法中，我们将偏微分方程转化为一个弱形式或者说变分问题。
这是通过将原始方程乘以一个测试函数并进行积分得到的。
这样可以减小方程中高阶导数项对近似解产生的影响，并提供了更好的数学性质以进行计算。
2.3 单元划分和网格生成为了进行离散化，求解域需要被划分成一系列小单元。
第五章 杆系结构的有限元法 5.1 引言杆系结构是工程中应用较为广泛的结构体系，包括平面或空间形式的梁、桁架、刚架、拱等。
其组成形式虽然复杂多样，但用计算机进行分析时却较为简单。
杆系结构中的每个杆件都是一个明显的单元。
杆件的两个端点自然形成有限元法的节点，杆件与杆件之间则用节点相连接。
显然，只要建立起杆件两端位移与杆端力之间的关系，则整体平衡方程的建立与前几章完全相同。
杆端位移与杆端力之间的关系，可用多种方法建立，包括前面几章一直采用的虚功原理，但是采用材料力学、结构力学的某些结论，不仅物理概念清晰、直观，而且推导过程简单明了。
因此，本章将采用这种方法进行单元分析。
至于整体平衡方程的建立，则和前面几章所讲的方法一样，即借助于单位定位向量，利用单元集成法进行。
5.2 平面桁架的有限元分析平面桁架在计算上有以下几个特点： 1． 杆件的每个节点仅有两个线位移； 2． 杆件之间的连接为理想铰，即在节点处各杆件可相对自由转动，且杆件轴线交于一点。
3． 外载荷均为作用于节点的集中力。
由于以上特点，所以在理论上各杆件只产生轴向拉、压力，截面应力分布均匀，材料可得到充分利用，因此桁架结构往往用于大跨结构。
5.2.1 局部坐标系下的单元刚度矩阵从平面桁架中任取一根杆件作为单元，称作桁架单元，单元长为L ，横截面面积为A ，图5.1。
两端节点分别用i 和j 表示，规定从i 到j 的连线方向为局部坐标x 轴，垂直于x 的方向为y 轴。
图5.1由于桁架中各杆只产生轴向力和轴向变形，所以节点i 和j 只发生沿x 方向的位移，用i u 和j u 表示，相应的杆端轴力分别用xi F 和xj F 表示。
由虎克定律可推得)()()(j i i j xj j i xi u u L EA u u L EA F u u LEAF --=-=-=将这两个式子写成矩阵形式，就是e j i exj xi u u L EA LEA L EA L EA F F ⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧ (5.1)显然，在局部坐标系下，i 、j 两节点沿y 轴方向的位移0==j i v v ，在y 轴方向的节点力0==yj yi F F 。

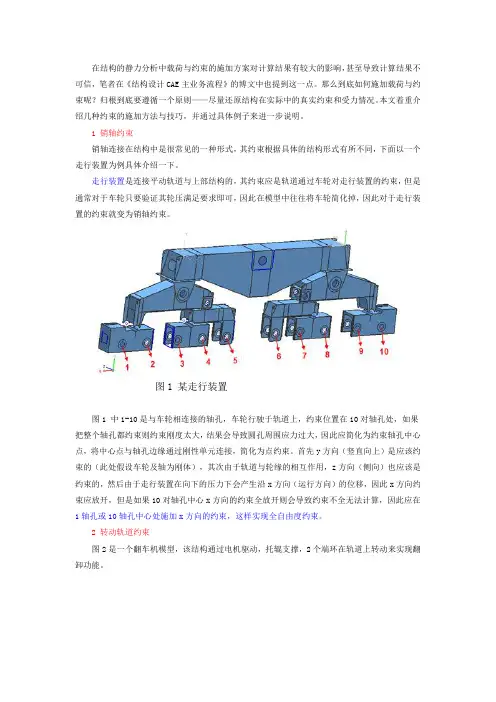

在结构的静力分析中载荷与约束的施加方案对计算结果有较大的影响，甚至导致计算结果不可信，笔者在《结构设计CAE主业务流程》的博文中也提到这一点。
那么到底如何施加载荷与约束呢？归根到底要遵循一个原则——尽量还原结构在实际中的真实约束和受力情况。
本文着重介绍几种约束的施加方法与技巧，并通过具体例子来进一步说明。
1 销轴约束销轴连接在结构中是很常见的一种形式，其约束根据具体的结构形式有所不同，下面以一个走行装置为例具体介绍一下。
走行装置是连接平动轨道与上部结构的，其约束应是轨道通过车轮对走行装置的约束，但是通常对于车轮只要验证其轮压满足要求即可，因此在模型中往往将车轮简化掉，因此对于走行装置的约束就变为销轴约束。
图1 某走行装置图1 中1-10是与车轮相连接的轴孔，车轮行驶于轨道上，约束位置在10对轴孔处，如果把整个轴孔都约束则约束刚度太大，结果会导致圆孔周围应力过大，因此应简化为约束轴孔中心点，将中心点与轴孔边缘通过刚性单元连接，简化为点约束。
首先y方向（竖直向上）是应该约束的（此处假设车轮及轴为刚体），其次由于轨道与轮缘的相互作用，z方向（侧向）也应该是约束的，然后由于走行装置在向下的压力下会产生沿x方向（运行方向）的位移，因此x方向约束应放开，但是如果10对轴孔中心x方向的约束全放开则会导致约束不全无法计算，因此应在1轴孔或10轴孔中心处施加x方向的约束，这样实现全自由度约束。
2 转动轨道约束图2是一个翻车机模型，该结构通过电机驱动，托辊支撑，2个端环在轨道上转动来实现翻卸功能。
图2 翻车机由于翻车机托辊支撑端环，由电机驱动不断地翻转卸车，造成其约束位置方向不断变化，针对一个具体翻转角度，翻车机端环在与托辊接触处（线接触）应约束沿翻车机端环径向，另外，由于翻车机在荷载作用下会产生沿翻车机轴向的位移，所以两端环中要约束一个端环的轴向自由度。
3 对称面约束图3是某钢水罐模型，该模型关于y-z面对称，下面介绍一下该结构的约束处理。

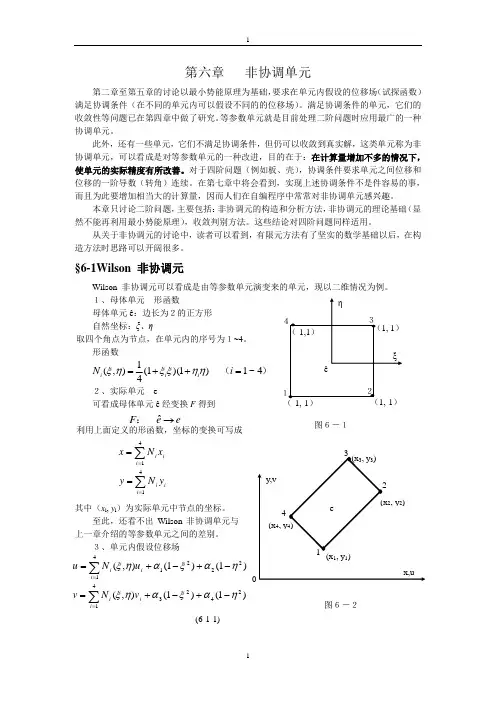

第六章 非第二章至第五章的讨论以最小势能原理为基础，要求在单元内假设的位移场（试探函数）满足协调条件（在不同的单元内可以假设不同的的位移场）。
满足协调条件的单元，它们的收敛性等问题已在第四章中做了研究。
等参数单元就是目前处理二阶问题时应用最广的一种协调单元。
此外，还有一些单元，它们不满足协调条件，但仍可以收敛到真实解，这类单元称为非协调单元，可以看成是对等参数单元的一种改进，目的在于：在计算量增加不多的情况下，使单元的实际精度有所改善。
对于四阶问题（例如板、壳），协调条件要求单元之间位移和位移的一阶导数（转角）连续。
在第七章中将会看到，实现上述协调条件不是件容易的事，而且为此要增加相当大的计算量，因而人们在自编程序中常常对非协调单元感兴趣。
本章只讨论二阶问题，主要包括：非协调元的构造和分析方法，非协调元的理论基础（显然不能再利用最小势能原理），收敛判别方法。
这些结论对四阶问题同样适用。
从关于非协调元的讨论中，读者可以看到，有限元方法有了坚实的数学基础以后，在构造方法时思路可以开阔很多。
§6-1Wilson 非协调元Wilson 非协调元可以看成是由等参数单元演变来的单元，现以二维情况为例。
１、母体单元 形函数 母体单元ê：边长为２的正方形 自然坐标：ξ、η取四个角点为节点，在单元内的序号为１~4。
形函数２、实际单元 e可看成母体单元ê经变换F 得到利用上面定义的形函数，坐标的变换可写成其中（x i , y i ）为实际单元中节点的坐标。
至此，还看不出Wilson 非协调单元与上一章介绍的等参数单元之间的差别。
３、单元内假设位移场图６－１图６－２） （4~1)1)(1(41),(=++=i N i i i ηηξξηξe eF →ˆ： ∑∑====4141i i i i iiy N y x Nx )1()1(),()1()1(),(242341222141ηαξαηξηαξαηξ-+-+=-+-+=∑∑==i i ii i iv Nv u Nu (6-1-1)同四节点等参元相比，单元内假定的位移场多了四项：它们有如下特性：（１） 不影响节点处的位移值，故称αl 为非节点自由度或单元的“内自由度”。
有限元考试复习资料（含习题答案）1试说明用有限元法解题的主要步骤。
（1）离散化：将一个受外力作用的连续弹性体离散成一定数量的有限小的单元集合体，单元之间只在结点上互相联系，即只有结点才能传递力。
（2）单元分析：根据弹性力学的基本方程和变分原理建立单元结点力和结点位移之间的关系。
（3）整体分析：根据结点力的平衡条件建立有限元方程，引入边界条件，解线性方程组以及计算单元应力。
（4）求解方程，得出结点位移（5）结果分析，计算单元的应变和应力。
2.单元分析中,假设的位移模式应满足哪些条件,为什么?要使有限元解收敛于真解，关键在于位移模式的选择，选择位移模式需满足准则：（1）完备性准则：（2）连续性要求。
P210面简单地说，当选取的单元既完备又协调时，有限元解是收敛的，即当单元尺寸趋于0时，有限元解趋于真正解，称此单元为协调单元；当单元选取的位移模式满足完备性准则但不完全满足单元之间的位移及其导数连续条件时，称为非协调单元。
3.什么样的问题可以用轴对称单元求解？在工程问题中经常会遇到一些实际结构，它们的几何形状、约束条件和外载荷均对称某一固定轴，我们把该固定轴称为对称轴。
则在载荷作用下产生的应力、应变和位移也都对称此轴。
这种问题就称为轴对称问题。
可以用轴对称单元求解。
4.什么是比例阻尼?它有什么特点?其本质反映了阻尼与什么有关?答:比例阻尼:由于多自由度体系主振型关于质量矩阵与刚度矩阵具有正交性关系，若主振型关于阻尼矩阵亦具有正交性,这样可对多自由度地震响应方程进行解耦分析。
比例阻尼的特点为具有正交性。
其本质上反应了阻尼与结构物理特性的关系。
5.何谓等参单元?等参单元具有哪些优越性?①等参数单元(简称等参元)就是对坐标变换和单元内的参变量函数(通常是位移函数)采用相同数目的节点参数和相同的插值函数进行变换而设计出的一种单元。
①优点:可以很方便地用来离散具有复杂形体的结构。
由于等参变换的采用使等参单元特性矩阵的计算仍在单元的规则域内进行，因此不管各个积分形式的矩阵表示的被积函数如何复杂，仍然可以方便地采用标准化的数值积分方法计算。
第2章ANSYS有限元分析典型步骤ANSYS有限元分析通常包括以下典型步骤：1. 建立几何模型：首先，需要根据实际情况建立一个准确的物体几何模型。
可以使用ANSYS的建模工具，如DesignModeler或SpaceClaim 等，或者根据实际测量数据导入几何模型。
2.定义材料属性：对于每个组件或部件，需要定义其材料属性。
这包括材料的弹性模量、泊松比、密度等。
可以根据实际材料性能值，或通过实验测量获得的数据进行定义。
3. 网格划分：在进行有限元分析之前，需要将几何模型划分为离散的小单元，也就是网格。
网格的划分可以使用ANSYS的网格划分工具，如Meshing或Tetrahedron等。
网格的质量对分析结果影响很大，因此需要注意网格的尺寸和形状。
4.边界条件的定义：在有限元分析中，需要定义加载条件和边界条件。
加载条件包括模型所受到的力或压力，边界条件包括模型的约束条件。
根据实际情况，可以在加载面上应用力或压力，并在其他面上施加约束条件，如固定、自由、对称等。
5.约束和加载条件的应用：在ANSYS中，可以通过指定加载和约束条件来模拟实际问题的工作条件。
可以使用ANSYS的加载和约束工具来定义这些条件，并将其应用于相应的面或区域。
6.求解计算：在有限元分析中，需要对模型进行数值求解以获得结果。
ANSYS提供了强大的求解器，可以对各种非线性和线性问题进行求解。
可以选择适当的求解方法和参数，并启动求解计算。
7.结果分析：一旦求解过程完成，可以对分析结果进行分析和解释。
ANSYS提供了丰富的后处理工具，可以显示网格变形、应力和应变分布、位移和振动模式等相关结果。
根据需要，可以导出结果并使用其他软件进一步分析。
8.结果验证和优化：根据结果分析，可以对模型和分析设置进行验证和优化。
结果验证通常是与实验数据进行比较，以确定模型的准确性。
优化可以是调整材料属性、几何形状或边界条件等，以提高模型性能。
9.报告和展示：最后，需要编写分析报告，并通过图形和表格等方式展示分析结果。
机械设计中有限元分析的几个关键问题【摘要】有限元分析在机械设计中扮演着至关重要的角色，能够帮助工程师们评估和改进其设计方案。
本文将讨论有限元分析的基本原理，常见的有限元分析软件，材料特性在分析中的重要性，边界条件的设置以及模型的网格划分。
这些内容都是机械工程师在进行有限元分析时需要掌握的关键问题。
我们还将探讨有限元分析在机械设计中的应用以及未来发展，以及在面对挑战时可能带来的机遇。
通过深入理解并掌握这些关键问题，工程师们可以更好地利用有限元分析技术来提高产品的性能和质量，从而为机械设计领域的发展做出更大的贡献。
【关键词】机械设计、有限元分析、重要性、应用、软件、基本原理、材料特性、边界条件、模型、网格划分、未来发展、挑战、机遇1. 引言1.1 机械设计中有限元分析的重要性在机械设计中，有限元分析是一种非常重要的工具。
通过有限元分析，工程师们可以模拟和分析机械结构在不同工况下的应力、变形和疲劳等情况，从而优化设计方案，提高产品的性能和可靠性。
有限元分析可以帮助工程师们更好地理解机械结构的工作原理，预测和解决潜在的设计问题，提高设计效率和减少成本。
在现代机械设计中，由于产品设计复杂度和工作环境的多样性不断增加，有限元分析的重要性也日益凸显。
通过有限元分析，工程师们可以在设计阶段就对产品进行多方面的性能评估，避免在实际制造和使用过程中出现意外问题。
在激烈的市场竞争中，产品的性能和质量往往决定了企业的竞争力，而有限元分析可以帮助企业更好地把握市场需求，提升产品品质，实现可持续发展。
有限元分析在机械设计中扮演着至关重要的角色，是现代工程设计不可或缺的一部分。
通过深入研究和应用有限元分析技术，我们可以提高产品的性能和可靠性，降低设计风险，为企业创造更大的经济效益和社会价值。
1.2 有限元分析在机械设计中的应用有限元分析在机械设计中的应用非常广泛，可以帮助工程师解决各种复杂的结构力学问题。
其中包括但不限于以下几个方面：1. 结构强度分析：有限元分析可以用来评估结构的强度和刚度，帮助工程师设计出更加安全可靠的机械结构。
有限元分析过程：一，结构离散化1.选择单元类型2.单元划分；二，单元分析1.选择位移函数2.分析单元力学特性；三，整体分析1.集成整体结点载荷向量2.集成整体刚度方程3.引进边界约束条件，解总体刚度方程求出结点位移分量。
位移模式应满足下列收敛性条件：完备性 1.位移模式必须包含单元的常应变状态；2.位移模式必须包含单元的刚体位移；协调性 3.位移模式应尽可能反映位移的连续性。
单元刚度矩阵的性质：1.对称性；2.单元刚度矩阵与单元位置无关；3.奇异性。
总体刚度矩阵的性质：1.稀疏性；2.带状性；3.奇异性与对称性。
由单元刚度方程组集总纲时应满足的原则：1各单元在公共节点上协调地彼此连接，即在公共结点处具有相同的位移2结构的各节点离散出来后应满足平衡条件提高单元精度的方法:1增加结点数即提高位移模式的阶次2建立等参单元进行等参数变换等参数变换、等参数单元、等参单元具有哪些优越性？：1将局部坐标中几何形状的单元转换成总体坐标中几何形状复杂的单元且这种坐标变换和函数插值采用了相同数目的结点数参数和相同的插值函数2采用等参数变换的单元称为等参数单元3优点：可以很方便地用来离散具有复杂性体的结构。
由于等参变换的采用使等参单元特性矩阵的计算仍在单元的规则域内进行，边界条件：位移边界条件和应力边界条件引进位移边界条件的方法：对角元素改一和乘大数弹性力学中求解力学位移的方法：解析法或半解析法、数值法弹性力学的基本方程：平衡方程（静力平衡关系）、几何方程（应变分量与位移间的关系）、物理方程（应力分量与应变分量之间的关系）什么叫结点力和结点载荷？两者有什么不同？为什么应保留结点力的概念？：①结点力：结点对单元的作用力。
结点载荷：包括集中力和将体力、面力按静力等效原则移植到节点形成的等效载荷，原荷载和移植后的荷载在虚位移上的虚功相等②相对于整体结构来说，节点力是内力，结点载荷是外力③节点力的概念在建立单元刚度方程的时候需要用到在薄板弯曲理论中做了哪些假设？解：①板厚方向的挤压变形可忽略不计。
有限元知识点归纳1.、有限元解的特点、原因？答：有限元解一般偏小，即位移解下限性原因：单元原是连续体的一部分，具有无限多个自由度。
在假定了单元的位移函数后，自由度限制为只有以节点位移表示的有限自由度，即位移函数对单元的变形进行了约束和限制，使单元的刚度较实际连续体加强了，因此，连续体的整体刚度随之增加，离散后的刚度较实际的刚度K为大，因此求得的位移近似解总体上将小于精确解。
2、形函数收敛准则（写出某种单元的形函数，并讨论收敛性）P49(1)在节点i处N i=1,其它节点N i=0;(2)在单元之间，必须使由其定义的未知量连续；(3)应包含完全一次多项式；(4)应满足∑Ni=1以上条件是使单元满足收敛条件所必须得。
可以推证，由满足以上条件的形函数所建单元是完备协调的单元，所以一定是收敛的。
4、等参元的概念、特点、用时注意什么？（王勖成P131）答：等参元—为了将局部坐标中几何形状规则的单元转换成总体（笛卡尔）坐标中的几何形状扭曲的单元，以满足对一般形状求解域进行离散化的需要，必须建立一个坐标变换。
即：为建立上述的变换，最方便的方法是将上式表示成插值函数的形式，即：其中m是用以进行坐标变换的单元节点数，xi,yi,zi是这些结点在总体（笛卡尔）坐标内的坐标值，Ni’称为形状函数，实际上它也是局部坐标表示的插值函数。
称前者为母单元，后者为子单元。
还可以看到坐标变换关系式和函数插值表示式：在形式上是相同的。
如果坐标变换和函数插值采用相同的结点，并且采用相同的插值函数，即m=n，Ni’=Ni,则称这种变换为等参变换。
5、单元离散？P42答：离散化既是将连续体用假想的线或面分割成有限个部分，各部分之间用有限个点相连。
每个部分称为一个单元，连接点称为结点。
对于平面问题，最简单、最常用的离散方式是将其分解成有限个三角形单元，单元之间在三角形顶点上相连。
这种单元称为常应变三角形单元。
常用的单元离散有三节点三角形单元、六节点三角形单元、四节点四边形单元、八节点四边形单元以及等参元。
肯定有bug。
仅供参考。
1401052200隐式方法与显式方法：==静态隐式方法：不适用于短时高速下的大变形。
基于虚功原理，一般需要迭代（除迭代法外还有直接法）。
可能遇到迭代过程不收敛，以及方程组病态无确定解的问题。
ANSYS默认使用的方法。
动态显式方法：可用于短时、高速下的大变形。
基于动力学方程，每步计算形成新的刚度矩阵，无需迭代，不存在收敛性问题。
LS-DYDA模块（ANSYS中也包含）默认使用。
如何判断有限元的分析结果是正确的？1.有限元分析的结果能否与模型简化后存在的解析解对应；2.有限点处的计算结果与实验结果吻合；3.结果收敛；4.与实际经验吻合；……【结合书上P168】力学应力、温度热学分析提倡使用对称性，但不是所有的情况都能使用对称性，比如结构件的振动。
有限元方法：求解偏微分方程，基础为加权残值法。
求解有限元方程本质为解线性方程组。
ADD：要求所ADD的为同一种材料。
低阶单元：只有角节点，没有边中点或面内点的单元。
（目前已不使用面内点）高阶单元：不但有角节点，还有边中点或面内点的单元。
静态小变形使用高阶单元。
动态大变形使用低阶单元。
连续介质单元：求解得到位移。
结构单元：求解得到位移和转角。
求解结果的位移精度大于应力精度。
网格类型：三角形，四边形；四面体（三棱锥），五面体（三棱柱），六面体。
根据自由度关系，单元节点间存在铰接（自由度不同）和刚接（自由度相同）的关系。
连续介质单元也有一维单元（如接触关系）。
工字钢既可以使用梁单元，也可以使用连续介质单元。
对于直接法的求解效率：带宽解法：ANSYS的默认求解法；尽量减小单元内节点号差值从而减小带宽。
波阵解法：ABAQUS的默认求解法；尽量减小绕一节点所连接的单元号的差值从而减小波阵宽。
节点编号，从角节点开始，逆时针。
==使用子结构，可减少对内存的占用，但会增加时间消耗。
连续介质单元剖分后，只在节点上存在关系，公共边上位移相同，不出现重叠或分离。
虚功原理有限元虚功原理是力学中的一个基本原理，它是运用能量守恒原理和虚位移原理进行问题求解的一种方法。
虚功原理的应用十分广泛，特别是在有限元方法中，它是解答复杂结构力学问题的一种常用手段。
虚功原理的基本原理是：在刚体或弹性体的力学问题中，力系对于结构的作用机理可以使用能量方法来描述，即外力对物体所做的功等于内力弹性势能的变化。
在有限元方法中，虚功原理的应用可以被概括为以下几个步骤：1. 确定系统的弹性势能表达式：根据材料力学性质和结构几何形状，建立并表达出结构的弹性势能。
2. 设定虚位移场：在结构的静力平衡方程中，引入一组满足边界条件的虚位移场，并将结构的位移表示为真实位移与虚位移的叠加。
虚位移场是一个理想化的假设，它用于引导计算的进行。
3. 计算虚功：将虚位移场代入弹性势能表达式中，得到每个单元的虚功。
4. 构造系统的刚度方程：根据虚功原理，对每一个虚位移方向进行变分，得到相应的虚功。
将这些虚功累加起来，并考虑结构边界条件和约束条件，得到整个系统的刚度方程。
5. 解刚度方程：使用适当的数值方法（如矩阵求解方法）求解刚度方程组，得到结构的位移响应。
6. 计算应力和应变分布：利用位移响应，通过一定的插值方法，计算出结构各点的应力和应变分布。
有限元方法利用虚功原理的优点在于，它可以解决复杂结构的力学问题，并且可以处理非线性材料、大变形和大变位等情况。
虚功原理的运用使得有限元方法成为求解工程结构问题的一种强大工具。
需要注意的是，在使用虚功原理时，应注意选择合适的虚位移场，并保证其满足结构的边界条件和约束条件；同时，还需要进行适当的数值技巧处理，如选择合适的数值积分方法和数值求解方法，以提高计算的精确性和效率。
总结来说，虚功原理是有限元方法求解问题的基础，它通过能量守恒原理和虚位移原理，将原问题转化为求解刚度方程的问题，从而得到结构的位移响应和应力应变分布。
虚功原理在结构力学中的应用是十分重要和广泛的，它为工程问题的解答提供了有效的途径。
