有限元计算边界条件的选取

有限元法边界条件的处理有限元法边界条件的处理边界上的节点通常有两种情况，1. ⼀种边界上的节点可⾃由变形，此时节点上的载荷等于0，或者节点上作⽤某种外载荷，可以令该点的节点载荷等于规定的载荷Q。

这种情况的处理是⽐较简单的。

2. 另⼀种边界上的节点，规定了节点位移的数值。

这种情况下，有两种⽅法可以处理：* 划0置1法* 置⼤数法划0置1法是精确的⽅法，置⼤数法则是近似的⽅法。

下⾯分别介绍这两种⽅法置⼤数法假设v⾃由度的位移已知为b(b可以为0或者其他任意值)。

1. 将v⾃由度相应对⾓线上的刚度系数k(v,v) 换成⼀个极⼤的数，例如可以换成k(v,v)*1E8 k(v,v) ---> k(v,v) * 1E82. 将v⾃由度相应节点载荷F(v) 换成F(v) * 1E8 * bF(v) ---> F(v) * 1E8 * b3. 其余均保留不变，求出的v =~ b此⽅法的处理只需要修改两个数值即可，简单⽅便，虽然求得的是近似值，但⼀般仍然推荐使⽤。

置⼤数法来源于约束变分原理，本质和罚函数是⼀样的，得到的都是⼀个⾮精确值，施加起来在程序实现上相对简单，但是过⼤的⼤数可能引起线性⽅程的病态，造成在某些求解⽅法下⽆法求解，过⼩的⼤数有可能引起计算的误差，因此⼤数的选择也算是⼀个优化的过程吧，因此如果位移边界条件为0的话，主1副0的⽅法通⽤性更好吧⽽位移⾮零的情况下，还有⼀种类似主1副0的⽅法可以采⽤吧，不过程序处理相对⿇烦⼀点，我⼀下也没找到，你不妨找找看这是在不增加⽅程个数的情况下的处理⽅式，拉格朗⽇乘⼦法好像也可以处理边界条件，但是会增加⽅程的个数，所以⼤家⼀般都不太⽤来着，拉格朗⽇乘⼦法和罚函数法的原理可以看⼀下王勖成写的那本有限元，如果英⽂好，不放看看监克维奇的那本英⽂的《finite element method》划0置1法假设v⾃由度的位移已知为b(b可以为0或者其他任意值)。

位移为01. 只保留相应主对⾓线上的元素k(v,v)，其所在⾏(v)列(v)上其他元素均改为0。

有限元边界条件处理方法和各自的优缺点
有限元边界条件处理方法主要有以下几种：
直接法。

直接在有限元方程中引入边界条件，需要增加未知量，增加方程求解规模。

消去法。

通过引入新的变量和方程，将边界条件消去，需要增加计算量。

罚函数法。

通过在总能量中引入罚函数项，将边界条件转化为求解过程中的约束条件，需要调整罚函数参数。

这几种方法的优缺点如下：
直接法：优点是简单直观，易于实现；缺点是需要增加未知量，增加方程求解规模。

消去法：优点是无需增加未知量；缺点是需要增加计算量，且对于复杂问题可能难以实现。

罚函数法：优点是无需增加未知量；缺点是需要调整罚函数参数，且对于某些问题可能不适用。

有限元边界条件定义有限元边界条件定义在有限元分析中，边界条件定义是十分重要的一部分，它会直接影响到有限元模型的准确性和可靠性。

以下是一些常见的有限元边界条件定义及其说明：1. 位移边界条件•固定边界条件：也称为固定支撑条件或零位移边界条件，指在某些特定的边界上，结构体系会被限制为不能发生任何位移。

这通常用于模拟某些特定约束，如钢筋或其他零位移约束。

•位移加载条件：即在某些边界上施加特定的位移加载，模拟结构受到外力的作用。

例如，可以定义某个边界处的位移为固定值或随时间变化的函数，从而模拟施加在结构上的不同位移加载情况。

2. 力加载条件•固定力边界条件：也称为弹性支撑条件或零力边界条件，指在某些边界上，结构体系会被限制为不受任何力的作用。

如果某些部分的结构不受外力的影响，可以将其定义为固定力边界条件。

•力加载条件：即在某些边界上施加特定的力加载，模拟结构受到外力的作用。

例如，可以定义某个边界处受到的力为固定值或随时间变化的函数，从而模拟施加在结构上的不同力加载情况。

3. 温度边界条件•固定温度边界条件：也称为恒温边界条件，指在某些边界上，结构体系会被限制为保持一个固定的温度。

这通常用于模拟恒定温度约束，如热传导分析或热膨胀问题。

•温度梯度加载条件：即在某些边界上施加特定的温度梯度加载，模拟结构受到温度梯度的作用。

例如，可以定义某个边界上的温度梯度为固定值或随时间变化的函数，从而模拟施加在结构上的不同温度梯度加载情况。

4. 约束边界条件•约束加载条件：指在某些边界上施加特定的约束，以限制结构的某些部分的运动或行为。

这可能包括固定位移、防止某些运动模式等。

约束边界条件可以用于模拟结构中的刚性约束或自由度的限制。

注意：以上仅为常见的有限元边界条件定义示例，实际应用中可能会有更多不同类型的边界条件定义。

书籍推荐•《有限元方法基础》 - 作者：谢东飞–本书系统地介绍了有限元方法的基础理论、数学表述，以及常见工程领域中的应用。

有限元边界条件定义有限元方法是一种常用的数值分析方法，用于解决工程和科学领域中的各种物理问题。

在使用有限元方法进行计算之前，需要定义适当的边界条件。

边界条件是指在计算区域的边界上所施加的约束条件，用于模拟真实世界中的物理现象。

本文将详细介绍有限元边界条件的定义和应用。

1. 强制边界条件强制边界条件是指在计算区域的边界上施加的已知值或已知函数。

这些边界条件通常是由实验数据、分析解或其他先验知识提供的。

强制边界条件可以是以下几种类型：1.1 固定边界条件固定边界条件是指在计算区域的边界上施加的位移或变形的已知值。

例如，当我们研究一个悬臂梁的弯曲问题时，可以将梁的一端固定在原点，这样就施加了一个固定边界条件。

1.2 力边界条件力边界条件是指在计算区域的边界上施加的外力或力密度的已知值。

例如，当我们研究一个杆件的拉伸问题时，可以在杆件的一端施加一个已知的拉力，这样就施加了一个力边界条件。

1.3 热边界条件热边界条件是指在计算区域的边界上施加的温度或热流的已知值。

例如，当我们研究一个热传导问题时，可以在物体的表面上施加一个已知的温度，这样就施加了一个热边界条件。

2. 自然边界条件自然边界条件是指在计算区域的边界上施加的无约束条件。

这些边界条件通常是由物理现象本身决定的，不需要额外的输入。

自然边界条件可以是以下几种类型：2.1 自由边界条件自由边界条件是指在计算区域的边界上不施加任何约束条件。

例如，当我们研究一个流体力学问题时，可以将流体的边界设置为自由边界，这样流体可以自由地进出计算区域。

2.2 绝缘边界条件绝缘边界条件是指在计算区域的边界上施加的无热流或无质量流的条件。

例如，当我们研究一个热传导问题时，可以将物体的边界设置为绝缘边界，这样热量不能通过边界传递。

2.3 对称边界条件对称边界条件是指在计算区域的边界上施加的关于某个轴对称的条件。

例如，当我们研究一个结构的弯曲问题时，可以将结构的边界设置为对称边界，这样只需要计算一半的结构即可。

流体力学有限元分析中的边界条件处理流体力学有限元分析（FEM）是一类用于模拟流体运动的数值分析技术。

它利用有限元方法和数值方法来研究流体运动特性。

它可以帮助我们理解流体特性，以便更好地分析和设计流体结构，如压缩机、风机、水泵等。

边界条件是有限元分析中的重要组成部分，它影响着分析结果的正确性和准确性。

边界条件的定义边界条件是指与现象或系统边界有关的物理规律。

它们描述了流体在边界处的行为。

FEM分析中对流体运动的描述，如差分方程和物理量，构成边界条件。

根据物理规律，设置在模型边界处满足以下条件：1.量守恒：流体从边界处传入的能量必须和从边界处传出的能量相等，这是模拟流体运动过程中的基本原则。

2.度方向：流体在模型边界处的速度的方向一般要满足物理规律，符合实际的情况。

3.度大小：边界处的速度大小可以是已知的，也可以是未知的，这取决于分析的任务。

4.力：根据流体力学定律，边界处的压力一般是已知的。

压力可以通过外界加载以及模型边界处的流量或能量来确定。

边界条件处理应用FEM分析模拟流体运动时，应该首先考虑边界条件，然后对这些条件进行处理以得到正确的分析结果，这被称为边界条件处理。

在模拟流体运动过程中，有三种主要的方法可以处理边界条件： 1.线拟合法：这种方法通过适当的曲线拟合来处理边界条件，以得到满足边界条件的数值解。

2.均法：该方法将边界条件平均分布到模型中，从而得到满足边界条件的数值解。

3.测-订正方法：该方法通过预测边界变量值的方法，再用订正公式对预测的变量值进行订正，从而获得满足边界条件的数值解。

总结流体力学有限元分析（FEM）是一种有效的数值分析技术，可以用于模拟流体运动。

在FEM分析过程中，边界条件是很重要的一部分，它可以影响模型运算的结果，因此必须采用合理的方法处理边界条件。

目前常用的边界条件处理方法有曲线拟合法、平均法和预测-订正方法。

期望通过本文的介绍，可以对FEM分析中边界条件处理有更深入的了解和认识。

机械设计中有限元分析的几个关键问题机械设计中有限元分析是一种重要的工程分析方法，通过对机械结构进行有限元分析，可以评估结构的强度、刚度、稳定性等性能，为设计提供依据，提高产品的可靠性和安全性。

在进行有限元分析时，有一些关键问题需要特别注意，本文将就机械设计中有限元分析的几个关键问题进行探讨。

一、材料特性的选择在进行有限元分析时，首先需要确定材料的特性，例如弹性模量、屈服强度、断裂韧性等参数。

这些参数的选择对于有限元分析结果的准确性有着重要的影响。

在实际工程中，材料的特性往往是不确定的，因此需要根据实际情况进行合理的选择。

对于复合材料等非均质材料，其材料特性更为复杂，需要进行更为精细的分析和计算。

二、网格的生成和质量有限元分析是通过将结构划分为有限个小单元来进行分析计算的，这些小单元即为网格单元。

网格的生成和质量直接关系到分析结果的准确性。

不合理的网格划分可能会导致计算结果的误差，甚至影响到整个分析的可靠性。

合理的网格生成和质量的控制是进行有限元分析时的关键问题之一。

三、边界条件的确定在进行有限元分析时，需要明确结构的边界条件，包括约束边界和加载边界。

边界条件的确定关系到分析结果的可靠性和准确性。

合理的边界条件能够更好地模拟实际工况，得到真实的分析结果。

不合理的边界条件可能导致分析结果的失真，甚至无法得到可靠的结论。

四、材料非线性和接触非线性在实际工程中，材料的行为往往是非线性的，包括弹塑性、损伤、断裂等。

在一些结构的分析中，考虑到接触的影响也需要考虑到接触非线性。

这些非线性因素对于分析结果有着重要的影响，需要在有限元分析中予以充分考虑。

五、模态分析和稳定性分析除了结构的强度和刚度等静态性能外，对于一些关键结构还需要进行模态分析和稳定性分析。

模态分析用于评估结构的振动特性，稳定性分析则用于评估结构在受到外部载荷时的稳定性。

这些分析对于确保机械结构的安全性和可靠性至关重要。

六、敏感性分析和可靠度分析在进行有限元分析时，还需要进行敏感性分析和可靠度分析。

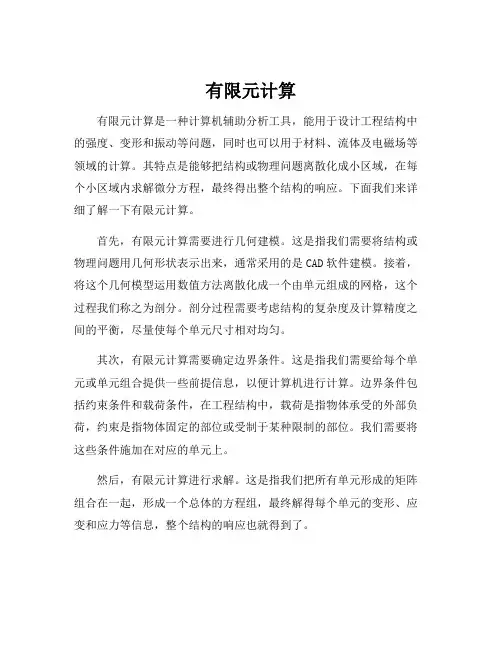

有限元计算有限元计算是一种计算机辅助分析工具，能用于设计工程结构中的强度、变形和振动等问题，同时也可以用于材料、流体及电磁场等领域的计算。

其特点是能够把结构或物理问题离散化成小区域，在每个小区域内求解微分方程，最终得出整个结构的响应。

下面我们来详细了解一下有限元计算。

首先，有限元计算需要进行几何建模。

这是指我们需要将结构或物理问题用几何形状表示出来，通常采用的是CAD软件建模。

接着，将这个几何模型运用数值方法离散化成一个由单元组成的网格，这个过程我们称之为剖分。

剖分过程需要考虑结构的复杂度及计算精度之间的平衡，尽量使每个单元尺寸相对均匀。

其次，有限元计算需要确定边界条件。

这是指我们需要给每个单元或单元组合提供一些前提信息，以便计算机进行计算。

边界条件包括约束条件和载荷条件，在工程结构中，载荷是指物体承受的外部负荷，约束是指物体固定的部位或受制于某种限制的部位。

我们需要将这些条件施加在对应的单元上。

然后，有限元计算进行求解。

这是指我们把所有单元形成的矩阵组合在一起，形成一个总体的方程组，最终解得每个单元的变形、应变和应力等信息，整个结构的响应也就得到了。

最后，进行后处理。

这是指我们需要将计算结果进行可视化、统计和分析，对结果进行评价和改进。

后处理包括对计算结果的显示、数据的提取和分析，以及衰减曲线、伏安特性曲线等图像的输出。

在实际工程应用中，有限元计算可以帮助设计师精确地评估每个结构及元器件的强度和刚度，优化结构设计，提高设计的效率和质量，减少设计中的错误和重复劳动。

同时它还可以用于预测材料的变形稳定性及其疲劳行为等，对于材料设计和制备具有重要意义。

有限元计算是一门复杂而又重要的技术，需要结构力学、数值计算、计算机科学、材料科学等多学科知识的综合运用。

掌握有限元计算技术，不仅有助于提高工程设计及科研水平，还可以为行业发展带来巨大的贡献。

有限元计算误差的影响因素1.网格划分网格划分是有限元方法中最关键的一步，网格的划分对计算结果具有很大的影响。

当网格划分不够细致时，会导致网格近似真实物理结构的能力较差，从而引入较大的误差。

而当网格划分过于细致时，会增加计算量，造成不必要的计算误差。

因此，网格划分需要根据具体问题的特点进行合理选择。

2.材料参数有限元方法在计算中需要使用材料的本构模型和材料的物理性质等参数。

如果这些参数的值与真实材料参数相差较大，就会引入较大的误差。

因此，确定准确的材料参数对于减小有限元计算误差非常重要。

3.边界条件边界条件是指在计算区域内界面及周边所给出的条件。

边界条件的选择和给定不准确都会对计算结果产生很大影响。

合理选择边界条件是保证计算结果准确性的关键。

4.计算方法和算法不同的有限元计算方法和算法对计算结果的准确性也有影响。

例如高阶元素和低阶元素、隐式算法和显式算法等的选择都会对计算误差产生影响。

5.近似假设有限元方法在对实际问题进行数值计算时，通常要对问题进行简化和近似处理。

这些简化和近似假设可能会导致误差的产生。

因此，在进行有限元计算时需要对问题的简化和近似假设进行合理的评估。

6.数值积分在有限元分析中，求解离散形式的形式方程通常需要进行数值积分。

数值积分是将连续函数在一个有限区间中近似表示为离散点的加权和。

数值积分的精度和稳定性会直接影响到计算结果的准确性。

7.迭代收敛有限元求解器通常会使用迭代算法来求解非线性和时间依赖问题。

迭代算法的收敛速度和稳定性对计算误差也会有一定影响。

8.舍入误差总结起来，有限元计算误差的影响因素包括网格划分、材料参数、边界条件、计算方法和算法、近似假设、数值积分、迭代收敛和舍入误差等。

在进行有限元计算前，需要认真评估这些影响因素，并采取相应的措施来减小计算误差，以获得准确可靠的计算结果。

机械设计中有限元分析的几个关键问题在机械设计中，有限元分析是一种常用的工具和方法。

它可以帮助工程师们对机械结构进行仿真和分析，评估其性能和可靠性，优化设计方案，减少试验成本和开发周期。

在进行有限元分析时，也存在一些关键问题需要注意和解决。

下面将介绍几个常见的有限元分析的关键问题。

1. 网格划分：网格划分是有限元分析的第一步，也是最关键的一步。

合理的网格划分对于结果的准确性和计算效率至关重要。

过于粗糙的网格会导致计算结果不精确，而过于细密的网格则会增加计算量。

需要根据设计要求和边界条件合理划分网格，尽量在重要的应力集中区域和位移较大的区域细化网格，以获得更准确的结果。

2. 材料本构模型：材料本构模型是用来描述材料力学性质的数学模型，对有限元分析结果的准确性和可靠性有重要影响。

选择合适的本构模型需要考虑材料的性质、应变应力关系和加载条件等因素。

常用的本构模型有弹性模型、塑性模型、粘弹性模型等。

在选择本构模型时，需要根据具体应用场景和加载条件进行合理选择，并进行验证和校准。

3. 边界条件：边界条件是有限元分析中非常重要的一个因素。

它直接影响着模型的应力分布和位移结果。

在设置边界条件时，需要根据实际问题的要求进行准确的设置。

一般包括固支边界、强制位移边界、加载边界等。

在实际应用中，边界条件的设置需要考虑结构的约束和外部加载的作用，并进行合理的假设和简化。

4. 模型验证：模型验证是确保有限元分析结果准确性和可靠性的关键环节。

在进行有限元分析前，可以进行一些简化模型或者理论计算，对部分区域或者特定加载情况进行验证。

验证的方法可以包括理论计算、试验验证、实际工程应用等。

验证的目的是检验有限元模型的准确性和可靠性，进一步提高分析结果的精确性。

5. 结果后处理：有限元分析的结果后处理是对分析结果进行展示和进一步分析的过程。

合适的结果后处理可以帮助工程师们更好地理解分析结果，发现问题和优化设计。

常用的结果后处理方法包括应力和位移的分布图、应变云图、动态变化曲线等。

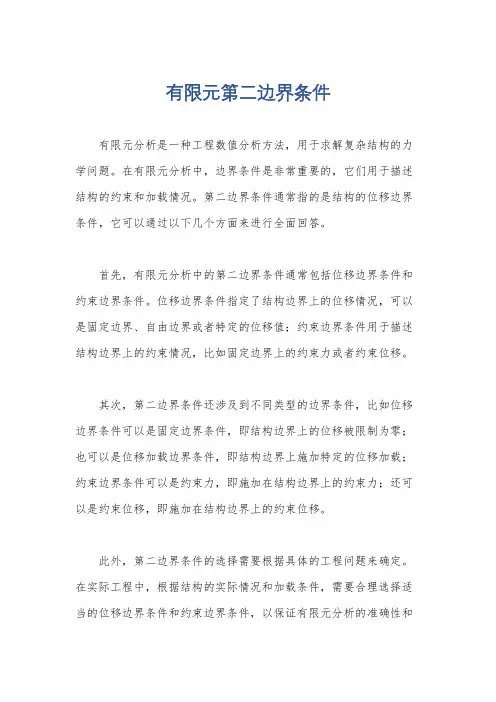

有限元第二边界条件
有限元分析是一种工程数值分析方法，用于求解复杂结构的力学问题。

在有限元分析中，边界条件是非常重要的，它们用于描述结构的约束和加载情况。

第二边界条件通常指的是结构的位移边界条件，它可以通过以下几个方面来进行全面回答。

首先，有限元分析中的第二边界条件通常包括位移边界条件和约束边界条件。

位移边界条件指定了结构边界上的位移情况，可以是固定边界、自由边界或者特定的位移值；约束边界条件用于描述结构边界上的约束情况，比如固定边界上的约束力或者约束位移。

其次，第二边界条件还涉及到不同类型的边界条件，比如位移边界条件可以是固定边界条件，即结构边界上的位移被限制为零；也可以是位移加载边界条件，即结构边界上施加特定的位移加载；约束边界条件可以是约束力，即施加在结构边界上的约束力；还可以是约束位移，即施加在结构边界上的约束位移。

此外，第二边界条件的选择需要根据具体的工程问题来确定。

在实际工程中，根据结构的实际情况和加载条件，需要合理选择适当的位移边界条件和约束边界条件，以保证有限元分析的准确性和
可靠性。

最后，有限元分析中的第二边界条件的设定需要结合工程实际和数值计算的要求，需要考虑结构的边界约束情况、加载情况以及数值计算的稳定性和收敛性等因素，以确保有限元分析能够准确地反映结构的力学行为。

综上所述，有限元分析中的第二边界条件涉及到位移边界条件和约束边界条件，包括不同类型的边界条件和其在工程实际中的应用，需要根据具体工程问题合理选择，并结合工程实际和数值计算要求进行设定。
