第十一章 广域网接口和线缆
- 格式:ppt
- 大小:1.88 MB
- 文档页数:20

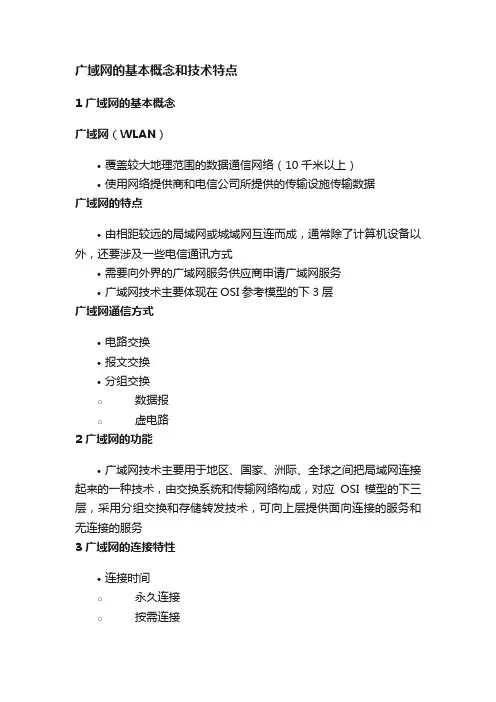

广域网的基本概念和技术特点1 广域网的基本概念广域网(WLAN)•覆盖较大地理范围的数据通信网络(10千米以上)•使用网络提供商和电信公司所提供的传输设施传输数据广域网的特点•由相距较远的局域网或城域网互连而成,通常除了计算机设备以外,还要涉及一些电信通讯方式•需要向外界的广域网服务供应商申请广域网服务•广域网技术主要体现在OSI参考模型的下3层广域网通信方式•电路交换•报文交换•分组交换o数据报o虚电路2 广域网的功能•广域网技术主要用于地区、国家、洲际、全球之间把局域网连接起来的一种技术,由交换系统和传输网络构成,对应OSI模型的下三层,采用分组交换和存储转发技术,可向上层提供面向连接的服务和无连接的服务3 广域网的连接特性•连接时间o永久连接o按需连接•连接方式o专线连接o交换连接•交换方式o电路交换o报文交换o分组交换•数据速率o128K、2M、155M、2.4G•传输介质o铜线(双绞线、铜线)o光纤4 广域网的协议层次•涉及到OSI/RM的最低三层o物理层:PSTN、DDN、xDSLo数据链路层:ISDN、FR、ATMo网络层:X.25、IP等CSU/DSU:用于连接终端和数字专线的设备,而且CSU/DSU属于DCE(Date Communication Equipment,数据通信设备),DEC设备属于运行商设备。
目前CSU/DSU通常被集成在设备的WIC 卡上。
•CSU:Channel Service Unit,通道服务单元•DSU:Date Service Unit,数据服务单元•DTU:Data Transfer Unit,数据传输单元,专门用于将串口数据转换为IP数据或将IP数据转换成串口数据•NT1:属于一类网络终端,在ISDN中一般用于连接用户设备和局端设备(运营商侧)•NT2:属于二类网络终端,在ISDN中一般用于连接用户设备与NTI•连接方式为:用户设备–NT2–NT1–局端设备5 广域网技术的发展纵观广域网组网技术的发展,是一个带宽不断升级的过程:•最早出现的X.25只能提供64Kb/s的带宽•其后DDN(数字数据网)和FR(帧中继)使带宽提高到2Mb/s •SDH(Synchronous Digital Hierachy,同步数字结构)和ATM(Asynchronous Transfer Mode,异步传输模式)又把带宽提升到2.5Gb/s•如今的10G骨干网络等6 主要的广域网技术•PSTN:公用电话交换网•X.25:公共分组交换网o使用X.25协议进行分组交换的数据通信技术•Frame Relay:帧中继o一种高速的在链路层进行分组交换的技术•ISDN:综合数字业务网o一种可以在电话线路上同时提供音频、视频和数据服务的数字网络•DDN:数字数据网o一种用数字信道提供半永久性连接电路的数字网络•xDSL:数字用户线o一种利用电话线进行数字传输的高速接入技术•ATM:异步传输模式o一种基于异步时分多路复用、采用信元交换代替分组交换的技术•广域网技术不过是一种组网技术,新兴的以太网10G骨干网络也是广域网技术修改记录时间动作2017.6.28 首次上传参考资料深博—深博IT大讲堂—网络技术基础。
《H3C路由交换技术》教学进程表总计学习课时为180 课时,其中理论课时为90 课时,实验课时为90 课时,适用专业: TC精英教育网络工程专业使用,各章节课时分配如下:章节号章节名称理论课时分配实验课时分配说明第1章计算机网络基础 5 5第2章局域网技术基础12 12第3章广域网技术基础7 7第4章网络层协议原理12 12第5章传输层协议原理 5 5第6章应用层协议原理 5 5第7章以太网交换技术12 12第8章IP路由技术12 12第9章网络安全技术基础8 8第10章网络优化和管理基础12 12课时小计90 90课时总计180《H3C路由交换技术》课程教学大纲课程代码:非标教材(自选)课程性质:选修课先修课程:网络基础适用专业:TC教育各专业使用教材:《路由交换技术第1卷(上册、下册)(H3C网络学院系列教程)》清华大学出版社执笔人:王海军审稿人:叶伟一、课程的性质与任务H3C网络学院路由交换技术第1卷对建设中小型企业网络所需的网络技术进行详细介绍,包括网络模型、TCP/IP、局域网和广域网接人技术、以太网交换、IP路由、网络安全基础、网络优化和管理基础等。
本书的最大特点是理论与实践紧密结合,依托H3C路由器和交换机等网络设备精心设计的大量实验,有助于读者迅速、全面地掌握相关的知识和技能。
二、课程的考核方法《H3C路由交换技术》为考查课程,采用做案例方法,即在课程结束后以案例形式进行考核,课程学完后学员可自愿参加H3C公司网络工程师认证考试。
三、课程的目的要求“目的要求”是指通过教师的讲授及学生的认真学习所应达到的教学目的和要求。
结合本课程的教学特点,“目的要求”分为“掌握”、“熟悉”和“了解”三个级别。
“掌握”的内容,要求教师在授课时,进行深入的剖析和讲解,使学生达到彻底明了,能用文字或语言顺畅地表述,并能独立完成操作,同时也是考试的主要内容;“熟悉”的内容,要求教师予以提纲挈领地讲解,使之条理分明,使学生对此内容完全领会,明白其中的道理及其梗概,在考试时会对基本概念、基本知识进行考核;“了解”的内容,要求教师讲清概念及相关内容,使学生具有粗浅的印象。
常见网络接口和线缆日期:2007-05-23密级:内部公开杭州华三通信技术有限公司⏹常见网络电接口和线缆 ⏹光纤和光接口目录常见网络电接口和线缆LAN接口和线缆WAN接口和线缆以太网的类型10M 以太网(标准以太网)100M 以太网(快速以太网)1000M 以太网(千兆以太网)10G以太网(万兆以太网)10M以太网接口10Base-T目前使用最广泛的局域网标准之一使用双绞线作为物理传输介质10Base5曾经广泛应用于主干局域网使用粗同轴电缆作为物理传输介质10Base2使用细同轴电缆作为物理传输介质10Base-T的物理介质3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线有屏蔽与非屏蔽之分均为8芯电缆双绞线的类型由单位长度内的绞环数确定5类双绞线的线序Side1直连网线12345678交叉网线12345678Side 2 Side 11234567812345678Side 2 Side 1 1=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 11=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/绿2=绿3=白/橙4=蓝5=白/蓝6=橙7=白/棕8=棕设备连接方式注:现在很多设备已能自适应交叉或直连线缆,请参考具体产品手册。
主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST 路由器cross cross normal N/A SC/ST 交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A交换机光口SC/ST SC/ST N/A N/A SC/ST波特率(bps)最大传输距离(米)2400 604800 609600 3019200 3038400 2064000 20115200 10波特率(bps)最大传输距离(米)2400 12504800 6259600 31219200 156100M以太网接口100Base-TX物理介质采用5类以上双绞线网段长度最多100米100Base-FX物理介质采用单模光纤,网段长度可达10公里物理介质采用多模光纤,网段长度最多2000米快速以太网由IEEE 802.3u标准定义1000M以太网接口1000Base-T物理介质采用5类以上双绞线,网段长度最多100米1000Base-F物理介质采用多模光纤,网段长度最多500米IEEE 802.3z和802.3abWAN窄带广域网PSTN:Public Switched Telephone Network,公共交换电话网ISDN:Integrated Services Digital Network,综合业务数字网DDN:Digital DataNetwork,数字数据网帧中继:Frame RelayX.25:公用分组交换网宽带广域网ATM:异步传输模式SDH:同步数字系列异步& 同步串口异步串口两种异步串口:异步串口分为设置成异步方式的同/异步串口和专用异步串口异步串口可以设为专线方式和拨号方式,常用的是拨号方式同步串口可以工作在DTE和DCE两种方式可以外接多种类型电缆支持多种链路层协议支持IP和IPX网络层协议display interface serial命令可显示同步串口的信息V.24规程的机械特性DB50(路由器端)--DB25(外接网络端)可工作在同步和异步两种方式下异步工作方式下最高传输速率是115200bps同步方式下最高传输速率为64000bpsV.24规程的机械特性DB50(路由器端)--DB25(外接网络端)V.24电气特性、传输速率和距离在路由器中使用V.24的有WAN、AUX、8AS、Console符合标准的RS-232电平:±12V 传输速率和距离主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST2400 604800 60V.35规程的机械特性DB34(外接网络端)--DB50(路由器端)DTE端为34针型插头DCE端为34孔型插头V.35电气特性、传输速率和距离控制信号遵从标准RS-232电平标准:±12V数据与时钟遵从V.35电平标准:±0.5V同步方式下最大传输速率是:2048000 bps EIA/TIA-V.35 电缆的速率和传输距离主机路由器交换机普通口交换机级连口交换机主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST波特率(bps)最大传输距离(米)2400 604800 609600 30ISDN BRI接口BRI 接口:2B+DU口使用两芯的RJ-11或者RJ-45连接器S/T口使用四芯的RJ-45连接器PRI接口在Quidway R系列路由器上以CE1/PRI接口的形式出现CE1/PRI接口带BNC头的连接器用于接75欧姆非平衡同轴电缆的网络端目录⏹常见网络电接口和线缆⏹光纤和光接口光和光纤光光是一种电磁波。

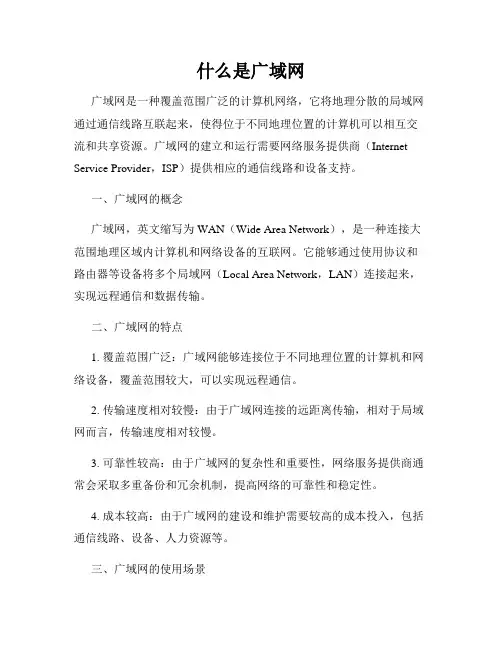

什么是广域网广域网是一种覆盖范围广泛的计算机网络,它将地理分散的局域网通过通信线路互联起来,使得位于不同地理位置的计算机可以相互交流和共享资源。
广域网的建立和运行需要网络服务提供商(Internet Service Provider,ISP)提供相应的通信线路和设备支持。
一、广域网的概念广域网,英文缩写为WAN(Wide Area Network),是一种连接大范围地理区域内计算机和网络设备的互联网。
它能够通过使用协议和路由器等设备将多个局域网(Local Area Network,LAN)连接起来,实现远程通信和数据传输。
二、广域网的特点1. 覆盖范围广泛:广域网能够连接位于不同地理位置的计算机和网络设备,覆盖范围较大,可以实现远程通信。
2. 传输速度相对较慢:由于广域网连接的远距离传输,相对于局域网而言,传输速度相对较慢。
3. 可靠性较高:由于广域网的复杂性和重要性,网络服务提供商通常会采取多重备份和冗余机制,提高网络的可靠性和稳定性。
4. 成本较高:由于广域网的建设和维护需要较高的成本投入,包括通信线路、设备、人力资源等。
三、广域网的使用场景1. 企业网络:大型企业通常会在不同地理位置设立分支机构,通过广域网将各个分支机构的局域网连接起来,实现内部数据传输和协同办公。
2. 远程办公:随着互联网的快速发展,越来越多的公司开始采用远程办公模式,通过广域网实现员工在不同地点之间的远程办公和协同工作。
3. 教育网络:广域网的出现为学校和教育机构提供了更为广阔的教学资源共享平台,学生和教师可以通过广域网获取全球范围内的学习资源和在线教育服务。
4. 云计算和数据中心:广域网为云计算和数据中心提供了跨地域的数据传输和存储能力,使得用户可以随时随地访问和管理存储在云端的数据。
四、广域网的建设和管理广域网的建设和管理需要网络服务提供商和企业网络管理员共同合作。
网络服务提供商负责提供通信线路和设备,同时负责网络的维护和故障排除。
1.1广域网技术线路线路或者带宽的有效使用一直是广域网技术中的主要矛盾之一。
为建立广域网连接,可以使用电信部门的租用线路或者建立自己的专用线路。
根据宁波中院现在的需求与实际条件,在一段时间内将继续使用各类租用线路。
目前在国内,可用于广域连接的线路主要为电信部门提供的各类通讯线路,常用的有:1)PTSN电话交换:是最常用的公用电信线路,主要使用调制解调器(Modem)进行数据通讯。
数字程控电话交换技术采用分时复用的电路交换技术,只能处理64k以下的数据速率。
电话交换网是面向连接的,交换机之间的数字信令主要使用七号信令进行连接的控制。
当使用模拟电话进行拨号访问时,最高可获得56k的带宽(使用V.90标准),使用电话专线及基带调制解调器则每信道可以获得64k的带宽。
电话交换网是一种非常普及的网络连接资源,但由于其自身的局限性不适合作为企业级的广域线路使用。
2)X.25分组交换网:X.25是传统的数据通讯网,它的大延时和低速率已经不能有效地满足用户的需要,现已很少在网络系统建设中使用。
3)窄带ISDN:ISDN综合业务数字网,其设计思路是试图使用统一的网络来提供不同类型的服务,实现完全的开放系统互联和通讯,由终端适配器来处理传输特性的差异。
N-ISDN网使用原有的电话线路实现完全端到端的数字连接,并承载各种传统的模拟和数据业务,所支持的带宽通常少于2M。
N-ISDN向用户提供2种类型的用户网络接口(UNI):基本速率接口BRI可以提供2个64k 的B信道和1个16k的D信道,用户可以根据需要选择1个B信道还是2个B信道;主速率接口PRI最多可以提供30B+D,其中定义了三种高速信道H0(6B)、H11(24B)、H12(30B)可供用户单独使用。
近年来,ISDN在处理用户接入方面,由于可获得比电话更高的带宽,获得了一定的应用。
4)帧中继FR:传统的电路交换使网络资源得不到充分利用。
X.25协议中每个节点都处理分组协议并进行差错处理,已经不适用于现代网络载体所提供的速度和传输质量。
广域网的概念广域网(Wide Area Network,WAN)是一种网络通信技术,将分布在较大地理范围内的计算机网络连接起来,形成一个覆盖范围广泛的通信网络。
广域网通过广域链路和路由器进行数据传输和路由选择,使得远距离、异地办公、远程访问等应用成为可能。
广域网的概念是相对于局域网(Local Area Network,LAN)而言的。
局域网是在一个局限范围内连接起来的计算机网络,例如家庭、办公室或学校的内部网络。
而广域网则可以连接不同地区或国家的局域网,通过互联网或专用线路进行数据交换和通信。
广域网的建立需要使用特定的网络设备,例如路由器、交换机、调制解调器等。
这些设备可以提供高速、稳定的数据传输,同时支持不同的传输协议(如IP协议、ATM协议等)。
广域网的主要特点包括以下几点:1. 覆盖范围广泛:广域网可以连接大范围的地理区域,可以是一个城市、一个国家、甚至跨越多个国家。
2. 数据传输速度较慢:由于广域网需要通过公共的网络基础设施进行数据传输,因此相对于局域网来说,传输速度较慢。
但随着技术的发展,广域网的传输速度逐渐提高,例如使用光纤、卫星等高速传输介质。
3. 数据安全问题:由于广域网跨越多个地区,数据的安全性成为一个重要的问题。
为了保护数据的安全性,广域网通常会采取加密、身份验证、防火墙等安全措施。
4. 支持远程办公和远程访问:广域网使得远程办公成为可能,员工可以通过Internet远程连接到公司的网络,实现远程办公和远程访问。
这对于跨地区的企业和机构来说非常重要。
广域网在现代社会中发挥着重要的作用。
它使得不同地区的人们能够进行远程通信、共享资源、实现远程控制等,促进了信息和资源的流动。
广域网在各行各业都有广泛的应用,如跨地区的企业办公、远程教育、医疗远程诊断、远程视频会议等。
总的来说,广域网是一种将分布在较大地理范围内的计算机网络连接起来的通信技术。
它通过广域链路和路由器进行数据传输和路由选择,架起了不同地区的计算机网络之间的互通桥梁。
类型以及其一般机械特性、电气特性、传输特性以及使用注意事项等等。
一个简单明了的网络模型:一个局域网中的某个用户希望利用已有的公共网络资源,与远端的另一个局域网中的某台主机通信时,通过与本局域网相连的广域网边缘设备进入广域网,经由广域网到达与另一台主机所在的局域网相连的边缘设备,从而与目的主机之间建立通信。
这里我们关注的重点就是这种广域网边缘设备。
常见的广域网边缘设备包括各类路由器、ATM 接入交换机等等。
广域网边缘设备承担着连接局域网与广域网的重要任务,它将同时属于局域网和广域网,可知,就边缘设备而言,局域网接口,广域网接口这二者缺一不可。
另外,出于此种设备应用的灵活性,其本地配置接口也是不可缺少的。
下面的内容中我们将逐一进行讨论。
以太网常见线缆同轴电缆非屏蔽双绞线屏蔽双绞线光纤以太网常见的线缆为同轴电缆、双绞线和光纤。
其中同轴电缆分为细缆和粗缆两种,双绞线分为屏蔽双绞线和非屏蔽双绞线两种,光纤分为多模和单模两种。
其中同轴电缆为早期以太网使用,粗缆传送距离可达500米,细缆可达185米。
但由于同轴电缆一点出现故障会导致整个网络瘫痪,并且同轴电缆不能支持高速以太网,因此使用同轴电缆的网络目前基本上已经消失。
本章也将主要介绍双绞线和光纤。
以太网的常见物理接口双绞线接口—RJ45光纤接口—ST光纤接口—SC双绞线(Twisted pair),收发各由两条拧在一起并相互绝缘的铜线组成。
两条线拧在一起可以减少线间的电磁干扰。
3 类到 6 类双绞线在塑料外壳内均有这样的四对线缆,区别主要在于类数越高的双绞线,单位长度内的绞环数越多,拧得越紧,这使得 5 类或者 6 类双绞线的交感更少并且在更长的距离上信号质量更好,更适用于高速计算机通信。
双绞线使用RJ45接口与其他设备连接起来。
一般使用双绞线是一种高速廉价的布线方案,而且网络的拓展能力比较好。
但由于距离限制网络在长距离传输时需要使用光纤。
光纤有单模和多模之分,单模光纤较多模光纤细,传输距离远。
第一章4 在LAN内部要用几层交换机组网?在LAN之间要用几层交换机连接?为什么?在LAN内部要用2层交换机组网,在LAN之间要用3层交换机连接9 为什么说IP层是一个不可靠的通信?IP协议是网际互联层最重要的协议,它提供的是一个不可靠、无连接的数据报传递服务10 TCP、UDP、SCTP有什么区别?ICMP的作用是什么?首先SCTP和TCP之间的最大区别是SCTP的连接可以是多宿主连接的,TCP则一般是单地址连接的。
在进行SCTP建立连接时,双方均可声明若干IP地址(IPv4,Ipv6或主机名)通知对方本端所有的地址。
若当前连接失效,则协议可切换到另一个地址,而不需要重新建立连接。
其次SCTP是基于消息流,而TCP则是基于字节流。
所谓基于消息流,是指发送数据和应答数据的最小单位是消息包(chunk)。
一个SCTP连接(Association)同时可以支持多个流(stream),每个流包含一系列用户所需的消息数据(chunk)。
而TCP则只能支持一个流。
在网络安全方面,SCTP增加了防止恶意攻击的措施。
不同于TCP 连接采用的三次握手机制,SCTP连接采用四次握手机制,有效的防止了类似于SYN Flooding的防范拒绝服务攻击。
SCTP主要的贡献是对多重联外线路的支持,一个端点可以由多于一个IP地址组成,使得传输可在主机间或网卡间做到透明的网络容错备援。
TCP协议和UDP协议的区别:1,TCP协议面向连接,UDP协议面向非连接2,TCP协议传输速度慢,UDP协议传输速度快3,TCP协议保证数据顺序,UDP协议不保证4,TCP协议保证数据正确性,UDP协议可能丢包5,TCP协议对系统资源要求多,UDP协议要求少ICMP是“Internet Control Message Protocol”(Internet控制消息协议)的缩写。
它是TCP/IP协议族的一个子协议,用于在IP主机、路由器之间传递控制消息。
