实验5 广域网接口和线缆

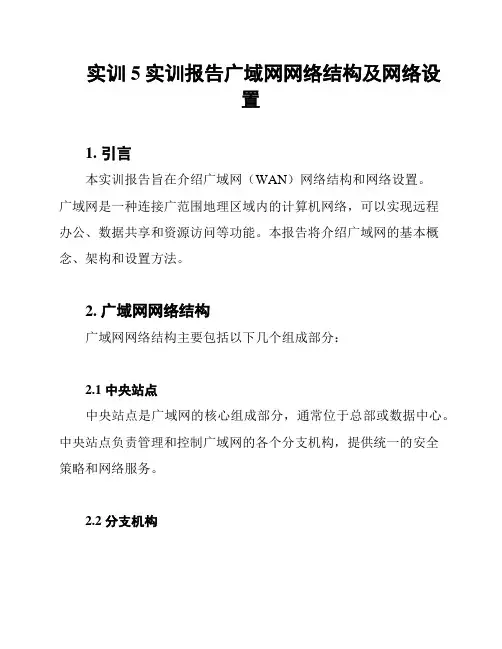

实训5实训报告广域网网络结构及网络设置1. 引言本实训报告旨在介绍广域网（WAN）网络结构和网络设置。

广域网是一种连接广范围地理区域内的计算机网络，可以实现远程办公、数据共享和资源访问等功能。

本报告将介绍广域网的基本概念、架构和设置方法。

2. 广域网网络结构广域网网络结构主要包括以下几个组成部分：2.1 中央站点中央站点是广域网的核心组成部分，通常位于总部或数据中心。

中央站点负责管理和控制广域网的各个分支机构，提供统一的安全策略和网络服务。

2.2 分支机构分支机构指的是广域网中的地方办事处、分店或其他远程地点。

分支机构通过广域网与中央站点连接，实现与总部的远程通信和数据共享。

2.3 连接设备广域网中的连接设备包括路由器、交换机和防火墙等。

它们负责在不同地点之间建立安全可靠的连接，保证数据的传输和通信的稳定性。

3. 广域网网络设置广域网的网络设置需要按照以下步骤进行：3.1 规划网络结构在设置广域网之前，需要对网络结构进行规划。

根据不同的业务需求和地理分布情况，确定中央站点和分支机构的位置，分配IP 地址和子网掩码，并设计合理的路由方案。

3.2 配置连接设备根据网络结构规划，配置中央站点和各个分支机构的连接设备。

设置适当的路由器和交换机参数，建立虚拟专用网络（VPN）连接，确保数据在广域网中的安全传输。

3.3 设置安全策略为了保护广域网的安全性，需要配置防火墙和访问控制列表（ACL）等安全设备。

设置合适的访问权限和加密机制，限制非授权用户的访问，并监控网络活动以及及时应对安全事件。

3.4 测试和优化完成网络设置后，进行测试和优化工作。

通过测试验证网络连接的可靠性和性能，对网络进行调整和优化，以提高用户的体验和数据传输效率。

4. 结论本报告介绍了广域网网络结构和网络设置的基本概念和步骤。

通过合理规划网络结构、配置连接设备、设置安全策略以及测试和优化，可以建立安全可靠的广域网，满足远程办公和数据共享的需求。

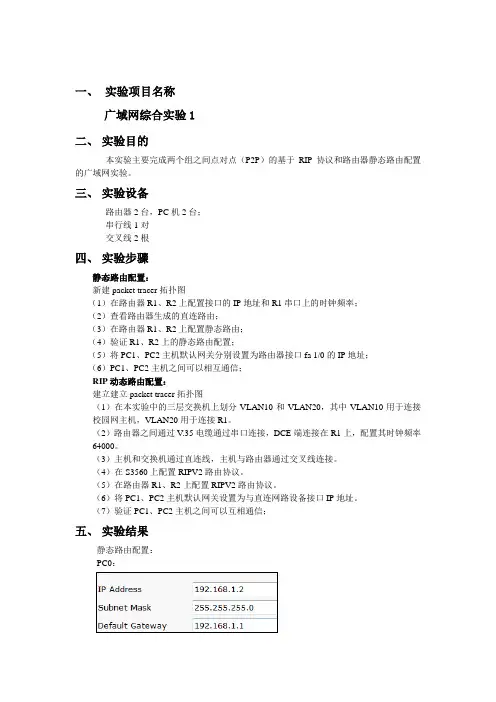

一、实验项目名称广域网综合实验1二、实验目的本实验主要完成两个组之间点对点（P2P）的基于RIP协议和路由器静态路由配置的广域网实验。

三、实验设备路由器2台，PC机2台；串行线1对交叉线2根四、实验步骤静态路由配置：新建packet tracer拓扑图（1）在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；（2）查看路由器生成的直连路由；（3）在路由器R1、R2上配置静态路由；（4）验证R1、R2上的静态路由配置；（5）将PC1、PC2主机默认网关分别设置为路由器接口fa 1/0的IP地址；（6）PC1、PC2主机之间可以相互通信；RIP动态路由配置：建立建立packet tracer拓扑图（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

（2）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置RIPV2路由协议。

（5）在路由器R1、R2上配置RIPV2路由协议。

（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相通信；五、实验结果静态路由配置：PC0：PC1：RIP动态路由配置：PC0：PC1：六、实验心得与体会实验过程中加深了对静态路由及RIP动态路由的理解，对网络拓扑结构的认识也愈加深入。

另外实验时在创建另一种拓扑结构（其中没有交换机）时路由与PC间没有使用交叉线导致实验失败，浪费了许多时间。

计算机网络应用项目实训-广域 网互连路由配置实验


———————————————————————————————— 作者： ———————————————————————————————— 日期：


《计算机网络应用项目实训》实验报告书
班级：
姓名：
学号：
课程名称
计算机网络应 用项目实训
实验项目
指导教师
成绩
一、实验目的
(1)掌握路由器增加接口模块的过程；
(2)掌握路由器串行接口配置过程；
(3)掌握 PPP 建立点对点链路过程；
(4)掌握 RIP 建立动态路由过程。

实验项目类型
广域网互连路由器配 置实验
验 证
演 示
综 合
设 计
其 他
√
二、实验设备及环境
(1)实验设备：安装有 5.3 及以上版本的 PT 模拟器。

(2)实验环境： 网络结构图如下：
三、实验要求
如上图所示，对路由器 R1 和 R2 进行相应的配置，配置串行接口封装格式 PPP 帧及身份鉴别协议 CHAP，成功建立 PPP 链路。

对路由器进行 RIP 配置， 成功完成 网络路由的配置。

四、实验内容
1 路由器 R1 命令行配置过程如下：


2 路由器 R1 路由表如下：


3 路由器 R2 命令行配置过程如下：


4 路由器 R2 路由表如下：


五、教师评语：
教师签名 年月日







。

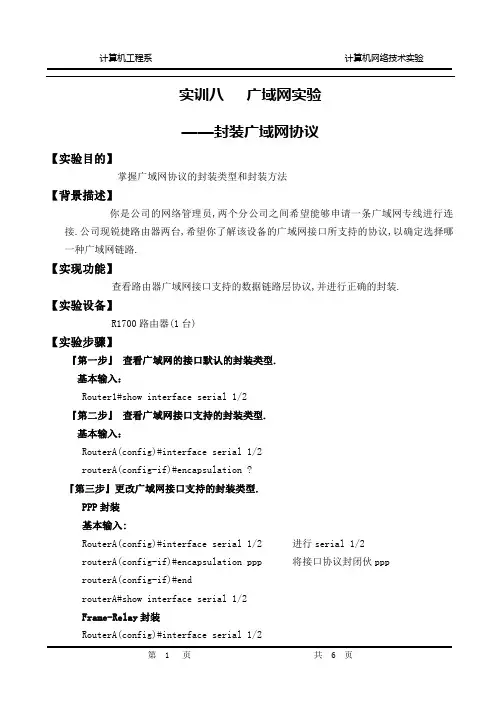

实训八广域网实验——封装广域网协议【实验目的】掌握广域网协议的封装类型和封装方法【背景描述】你是公司的网络管理员,两个分公司之间希望能够申请一条广域网专线进行连接.公司现锐捷路由器两台,希望你了解该设备的广域网接口所支持的协议,以确定选择哪一种广域网链路.【实现功能】查看路由器广域网接口支持的数据链路层协议,并进行正确的封装.【实验设备】R1700路由器(1台)【实验步骤】『第一步』查看广域网的接口默认的封装类型.基本输入：Router1#show interface serial 1/2『第二步』查看广域网接口支持的封装类型.基本输入：RouterA(config)#interface serial 1/2routerA(config-if)#encapsulation ?『第三步』更改广域网接口支持的封装类型.PPP封装基本输入:RouterA(config)#interface serial 1/2 进行serial 1/2routerA(config-if)#encapsulation ppp 将接口协议封闭伙ppprouterA(config-if)#endrouterA#show interface serial 1/2Frame-Relay封装RouterA(config)#interface serial 1/2routerA(config-if)#encapsulatio farme-relayrouterA(config-if)#endrouterA#show interface serial 1/2X.25封装routerA(config)#interface serial 1/2routerA(config-if)#encapsulation X25routerA(config-if)#endrouterA#show interface serial 1/2【实验结果】『第一步』查看广域网的接口默认的封装类型.基本输入：Router1#show interface serial 1/2serial 1/2 is DOWN , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: no ip addressMTU 1500 bytes, BW 2000 KbitEncapsulation protocol is PPP, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1LCP ClosedClosed: ipcpQueueing strategy: WFQ5 minutes input rate 0 bits/sec, 0 packets/sec5 minutes output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 2 interface resets0 carrier transitionsNo cableDCD=down DSR=down DTR=down RTS=down CTS=down 『第二步』查看广域网接口支持的封装类型.基本输入：Router1(config)#interface serial 1/2Router1(config-if)#encapsulation ?frame-relay Frame Relay networkshdlc Serial HDLC synchronouslapb LAPB (X.25 Level 2)ppp Point-to-Point protocolx25 X.25『第三步』更改广域网接口支持的封装类型.PPP封装基本输入:Router1(config)#interface s1/2Router1(config-if)#encapsulation pppRouter1(config-if)#exitRouter1(config)#exitRouter1#Configured from console by consoleRouter1#show interface s1/2serial 1/2 is DOWN , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: no ip addressMTU 1500 bytes, BW 2000 KbitEncapsulation protocol is PPP, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1LCP ClosedClosed: ipcpQueueing strategy: WFQ5 minutes input rate 0 bits/sec, 0 packets/sec5 minutes output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 4 interface resets0 carrier transitionsNo cableDCD=down DSR=down DTR=down RTS=down CTS=downRouter1(config)#interface s1/2Router1(config-if)#encapsulation frame-relayRouter1(config-if)#endRouter1#Configured from console by consoleRouter1#show interface s1/2serial 1/2 is DOWN , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: no ip addressMTU 1500 bytes, BW 2000 KbitEncapsulation protocol is FRAME RELAY, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1LMI enq sent 0, LMI status recvd 0, LMI update recvd 0, DTE LMI down LMI enq recvd 0, LMI status sent 0, LMI update sent 0LMI DLCI 0 LMI type is CCITT, frame relay DTE interface broadcasts 0 Queueing strategy: WFQ5 minutes input rate 0 bits/sec, 0 packets/sec5 minutes output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 3 interface resets0 carrier transitionsNo cableDCD=down DSR=down DTR=down RTS=down CTS=downRouter1(config)#interface s1/2Router1(config-if)#encapsulation x25Router1(config-if)#exitRouter1(config)#exitRouter1#Configured from console by consoleRouter1#show interface s1/2serial 1/2 is DOWN , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: no ip addressMTU 1500 bytes, BW 2000 KbitEncapsulation protocol is X.25, loopback not setKeepalive interval is 0 sec , no setCarrier delay is 2 secRXload is 1 ,Txload is 1LAPB DTE, modulo 8, k 7, N1 12056, N2 20T1 3000, interface outage (partial T3) 0, T4 0State DISCONNECT, VS 0, VR 0, Remote VR 0, Retransmissions 0 Queues: U/S frames 0, I frames 0, unack. 0, reTx 0IFRAMEs 0/0 RNRs 0/0 REJs 0/0 SABM/Es 0/0 FRMRs 0/0 DISCs 0/0 X25 DTE, address , state R1, modulo 8Defaults: DEF encapsulation, idle 0, nvc 3input/output window sizes 2/2, packet sizes 128/128Timers: T20 180, T21 200, T22 180, T23 180, TH 0Channels: Incoming-only none, Two-way 1-1024, Outgoing-only noneRESTARTs 0/0 CALLs 0+0/0+0/0+0 DIAGs 0/0Queueing strategy: FIFOOutput queue 0/40, 0 drops;Input queue 0/75, 0 drops5 minutes input rate 0 bits/sec, 0 packets/sec5 minutes output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 5 interface resets0 carrier transitionsNo cableDCD=down DSR=down DTR=down RTS=down CTS=down【注意事项】1.封装广域网协议时,要求V.36线缆的两个端口封装协议书一致,否则无法建立链路.。

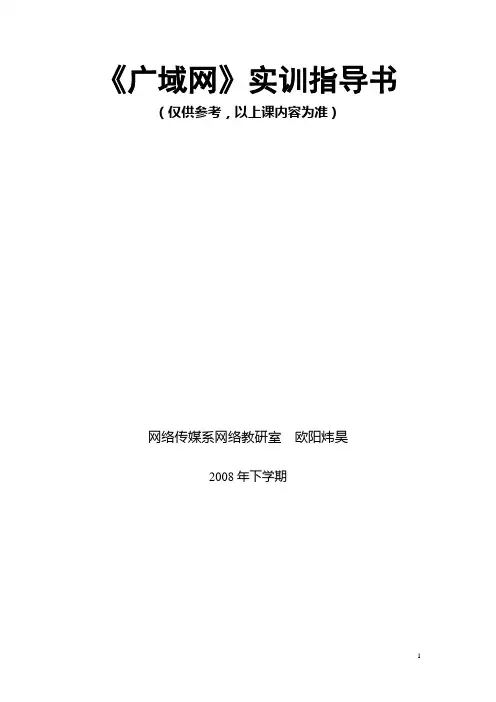

《广域网》实训指导书（仅供参考，以上课内容为准）网络传媒系网络教研室欧阳炜昊2008年下学期目录实训1交换的基础和VLAN (3)实训2Trunk和VTP (8)实训3STP (12)实训4路由器基本配置 (13)实训5静态路由 (15)实训6RIP (18)实训7EIGRP (21)实训8OSPF (24)实训9PPP (27)实训10帧中继 (29)实训11ATM (32)实训12NAT (33)实验1交换的基础和VLAN1．实训目的通过本实训，你将可以掌握以下技能：⑴熟悉Cisco Catalyst 2950交换机的开机界面和硬、软件情况；⑵对2950交换机进行基本的设置；⑶了解2950交换机的端口及其编号。

2．实训拓扑如图1 所示，PC机通过串口与交换机的Console端口相连。

图1 PC机与交换机的Console口相连3．实训要求通过Console口连接到交换机上，观察交换机的启动过程和缺省配置，了解交换机启动过程所提供的硬、软件信息。

然后对交换机进行一些简单的基本配置。

4．实训步骤在开始实训之前，建议在删除各交换机的初始配置后再重新启动交换机。

这样可以防止由残留的配置所带来的问题。

连接好相关电缆，将PC设置好超级终端，经检查硬件连接没有问题之后，接通2950交换机的电源，实训开始。

第1步：2950交换机的启动⑴ 2950交换机的启动C2950 Boot Loader (CALHOUN-HBOOT-M) Version 12.1(0.0.34)EA2, CISCO DEVELOPMENT TEST VERSION ——Boot程序版本Compiled Wed 07-Nov-01 20:59 by antoninoWS-C2950G-24starting... ——硬件平台Base ethernet MAC Address: 00:09:b7:92:29:80 ——交换机MAC 地址Xmodem file system is available.InitializingFlash...——以下初始化flashflashfs[0]: 16 files, 2 directoriesflashfs[0]: 0 orphaned files, 0 orphaned directoriesflashfs[0]: Total bytes: 7741440flashfs[0]: Bytes used: 3971584flashfs[0]: Bytes available: 3769856flashfs[0]: flashfs fsck took 6 seconds....done initializing flash.Boot Sector Filesystem (bs:) installed, fsid: 3Parameter Block Filesystem (pb:) installed, fsid: 4Loading——解压缩IOS文件"flash:c2950-i6q4l2-mz.121-6.EA2a.bin"...################################################################################################################################################################################File "flash:c2950-i6q4l2-mz.121-6.EA2a.bin" uncompressed and installed, entry point: 0x80010000executing...Restricted RightsLegend ——宣告版权信息Use, duplication, or disclosure by the Government issubject to restrictions as set forth in subparagraph(c) of the Commercial Computer Software - RestrictedRights clause at FAR sec. 52.227-19 and subparagraph(c) (1) (ii) of the Rights in Technical Data and ComputerSoftware clause at DFARS sec. 252.227-7013.cisco Systems, Inc.170 West Tasman DriveSan Jose, California 95134-1706Cisco Internetwork Operating System SoftwareIOS (tm) C2950 Software (C2950-I6Q4L2-M), Version 12.1(6)EA2a, RELEASE SOFTWARE (fc1)——IOS版本Copyright (c) 1986-2001 by cisco Systems, Inc.Compiled Thu 27-Dec-01 15:01 by antoninoImage text-base: 0x80010000, data-base: 0x8042A000Initializingflashfs...——再次初始化flashflashfs[1]: 16 files, 2directories ——flash中文件及目录数flashfs[1]: 0 orphaned files, 0 orphaned directoriesflashfs[1]: Total bytes:7741440 ——flash总量flashfs[1]: Bytes used:3971584 ——已用flashflashfs[1]: Bytes available:3769856 ——可用flashflashfs[1]: flashfs fsck took 6 seconds.flashfs[1]: Initializationcomplete. ——初始化flash完成Done initializing flashfs.POST: System Board Test : Passed ——系统板自检通过POST: Ethernet Controller Test : Passed ——以太网控制器自检通过ASIC InitializationPassed ——专用芯片自检通过POST: FRONT-END LOOPBACK TEST : Passed ——环路测试通过cisco WS-C2950G-24-EI (RC32300) processor (revision A0) with 21299K bytes of memory.——CPU型号和RAM大小Processor board ID FOC0620X0J4Last reset from system-reset24 FastEthernet/IEEE 802.3 interface(s) ——24个快速以太口2 Gigabit Ethernet/IEEE 802.3 interface(s) ——2个千兆以太口32K bytes of flash-simulated non-volatile configuration memory. ——NVRAM大小Base ethernet MAC Address: 00:09:B7:92:29:80Motherboard assembly number: 73-7280-04Power supply part number: 34-0965-01Motherboard serial number: FOC06170J3NPower supply serial number: DAB06203PFQModel revision number: A0Motherboard revision number: A0Model number: WS-C2950G-24-EISystem serial number: FOC0620X0J4Press RETURN to get started!其中较为重要的内容已经在前面已经进行了注释。

实验一常见网络设备接口与线缆配置【实验题目】常见网络接口与线缆配置【实验目的与要求】1．熟悉常见网络接口和线缆；2．掌握常见网络接口和线缆的基本特性；3．了解线缆及设备的市场行情；【实验需求】1.查找常见的网络接口及特性；2.常见线缆（双绞线和光纤）的类别、品牌及报价等；3.常见网络设备的报价；【实验报告】1．列举常见光纤接口的类型，特性及图片光纤接口是用来连接光纤线缆的物理接口。

通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。

FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。

ST接口通常用于10Base-F，SC接口通常用于100Base-FX1）、光纤接头各符号的含义：A）、FC：常见的圆形，带螺纹光纤接头B）、ST：卡接式圆形光纤接头C）、SC：方型光纤接头D）、PC：微凸球面研磨抛光E）、APC：呈8度角并作微凸球面研磨抛光F）、光纤长度规格有：6m、10m、15m、20m、25m、30m、35m、45m、55m、70m、80m、100m。

2）、常见光纤接头：A）、FC/PC：圆形光纤接头/微凸球面研磨抛光B）、SC/PC：方型光纤接头/微凸球面研磨抛光C）、FC/APC：圆形光纤接头/面呈8度角并作微凸球面研磨抛光D）、MT-RJ：方型、一头双纤、收发一体E）、LC：LC型光接口是收发分离结构。

FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣PC是Physical Connection的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。

SC（F04）型光纤连接器：模塑插拔耦合式单模光纤连接器。

其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC型相同，端面处理采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。

实训5实训报告广域网网络结构及网络设置一、实训目的本次实训旨在学习广域网网络结构的搭建和网络设置的配置，通过实践操作掌握广域网的组网技术和网络设备的管理方法，为以后的网络规划和布局提供基础。

二、实训内容1.实验准备：准备两台路由器和两台交换机，其中一台路由器作为主要的宽带接入设备，另一台路由器作为备份；交换机用于连接各个局域网。

2.网络拓扑设计：根据实际需求，设计合理的网络拓扑结构，包括主干网路由器、接入路由器、交换机和局域网。

3.路由器配置：分别对主干网路由器和接入路由器进行配置，设置路由表、IP地址等，确保路由器之间可以正常通信。

4.交换机配置：进行VLAN的划分和端口设置，实现不同VLAN之间的互通和控制。

5.网络设置：根据拓扑结构和网络需求，配置各个终端设备的IP地址、子网掩码、默认网关等。

三、实训步骤1.配置主干网路由器：连接主干网路由器到宽带接入设备，并进行基本配置，包括设置主机名、IP地址、子网掩码、默认网关等。

2.配置接入路由器：将接入路由器连接到主干网路由器，配置路由表，设定下一跳地址，确保可以与主干网路由器正常通信。

3.配置交换机：连接交换机到接入路由器，设置VLAN划分，配置端口模式，设置端口连接类型，确保各个VLAN之间可以互通。

4.配置终端设备：根据实际需求，配置终端设备的IP地址、子网掩码、默认网关等，确保终端设备可以正常访问网络。

四、实训收获通过实训学习，我深入了解了广域网网络结构的组网技术和网络设置的配置方法。

掌握了如何配置路由器和交换机，以及如何划分VLAN和设置端口，实现各个局域网之间的互通和控制。

并且通过实际操作，了解到配置错误的影响和解决方法，提高了故障排除和网络优化的能力。

五、实训总结广域网网络结构的搭建和网络设置的配置是搭建高效网络的基础，通过本次实训的学习和实践操作，我对广域网的组网技术和网络设备的管理方法有了更深入的理解。

在以后的网络规划和布局中，我将能够更好地设计和配置网络结构，提高网络的安全性和稳定性，为企业的信息化发展做出贡献。

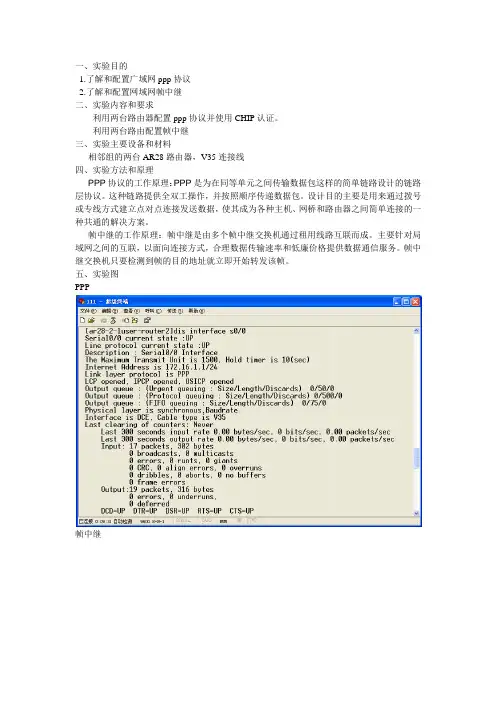

一、实验目的1.了解和配置广域网ppp协议2.了解和配置网域网帧中继二、实验内容和要求利用两台路由器配置ppp协议并使用CHIP认证。

利用两台路由配置帧中继三、实验主要设备和材料相邻组的两台AR28路由器，V35连接线四、实验方法和原理PPP协议的工作原理：PPP是为在同等单元之间传输数据包这样的简单链路设计的链路层协议。

这种链路提供全双工操作，并按照顺序传递数据包。

设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据，使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。

帧中继的工作原理：帧中继是由多个帧中继交换机通过租用线路互联而成。

主要针对局域网之间的互联，以面向连接方式，合理数据传输速率和低廉价格提供数据通信服务。

帧中继交换机只要检测到帧的目的地址就立即开始转发该帧。

五、实验图PPP帧中继六：思考题:1.答：可以2.不可以。

帧中继用DLCL进行标识，它工作在第二层。

广东工业大学实验报告信息工程学院通信工程专业4 班成绩评定_____ 学号3109003012 姓名向洪瑞(合作者____) 教师签名_______实验二题目访问控制列表ACL配置实验第12周星期五第5~8节一.ACL的定义和作用路由器为了过滤数据包，需要配置一系列的规则，以决定什么样的数据能通过，这些规则就是通过访问控制列表ACL定义的，访问控制列表是permit/deny语句组成的一系列有顺序的规则，这些规则根据数据包的源地址和目的地址端口号来描述。

二.访问控制列表的分类：1.基本的访问控制列表2.高级的访问控制列表3.基于接口的访问控制列表4.基于MAC 的访问控制列表三.实验方法和步骤：1.按照拓扑图连线2.没有配如ACL访问控制列表的操作3.在AR28-1配置高级访问列表四、实验图五、思考题答：ACL通过对网络资源进行访问输入和输出控制确保网络设备不被非法访问或被用作攻击跳板。

ACL是一张规则表，交换机按照顺序执行这些规则，并且处理每一个进入端口的数据包。

20
LAN的物理层
• 局域网的物理层规定了用何种方式连接网络，其 中包括：令牌环、FDDI、以太网、串行线缆
• 物理层优缺点的判定根据：
– Cable length – Cost – Ease of installation – Susceptibility to interference
21
LAN的物理层
• 当信号通过线缆的绝缘层漏出时会造成 信号能量损失
• 不合格接头所造成的阻抗也会导致信号 能量损失
• 衰减用负的分贝(dB)值来表示
17
连接LAN和WAN
Cabling LANs and WANs
18
LAN布线
•1、LAN的物理层 •2、校园网中的以太网 •3、以太网介质和连接器要求 •4、UTP执行规范 •5、中继器、集线器、桥、交换机 •6、网络应用的模式 •7、点对点与客户机/服务器
• 噪音类型 –噪声是不希望有的额外的电、光或者电磁信号。 –所有的信号都伴随有噪声，重要的是保持高的信 噪比
• 噪音源 –RFI (radio frequency interference)无线电频率 干扰. –EMI(Electromagnetic interference) 电磁干扰. –光噪音
10 Mbps 3, 4, 5类直连线
100 Mbps 5类直连线
10 Mbps
3, 4, 5类交叉线
10 Mbps
3, 4, 5类直连线
29
无线局域网实例
Wireless LAN (WLAN) as an extension to wired LAN
Cisco Hub
Server
Cisco Switch
第四、五章

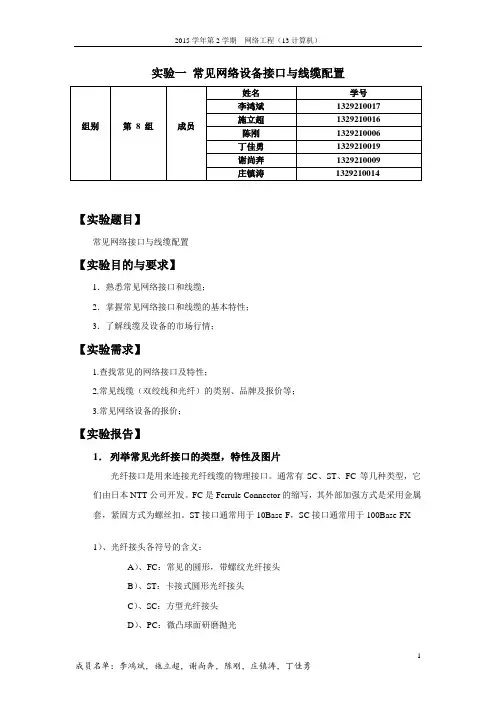

实验一常见网络设备接口与线缆配置
【实验题目】
常见网络接口与线缆配置
【实验目的与要求】
1．熟悉常见网络接口和线缆；
2．掌握常见网络接口和线缆的基本特性；
3．了解线缆及设备的市场行情；
【实验需求】
1．查找常见的网络接口及特性；
2．常见线缆（双绞线和光纤）的类别、品牌及报价等；
3．常见网络设备的报价；
【实验报告】
调查方式：（1）通过网络查找（需按下面的表格整理，表格里的属性可根据需要进行扩展或缩减）；（2）实地调查（如临海的颐高数码城、路桥的电脑城等）；（3）通过各种方式（可假装成设备购买方，查找到主要网络设备厂家（每小组不重复）的报价单）；
1．列举常见光纤接口的类型，特性及图片
2．线缆
（1）双绞线（至少调查三个品牌）
请注明调查数据的来源；
请注明调查数据的来源；
3．光收发器
3．调研一家网络设备生产厂家的报价（注：主要是交换机、路由器、网络安全产品（也可能是一种产品如防火墙、硬件网关等））。

（1）可选华为、中兴、H3C、迈普、普天、烽火、D-Link、TP-Link等等厂家；
（2）可针对为某个类别的系列产品的报价；
（3）可以是调查到的报价自己再整理成表格，也可以是从厂家的销售部门得到的报价单；
注意：以上表格均可根据调查得到的数据情况，适当进行修改，其目的是通过调查，了解线缆及设备的报价情况，为进行网络工程做准备。

【实验心得】
//需讨论完成
注意事项：
（1）本实验6个人一组，小组成员设定后，在以后的实验中不再更改；
（2）成绩以小组来考核，请同组的同学互相协作；（在上交的实验报告里，把蓝色字体删除）。

实验一 RJ-45接口连线实验【实验目的】1)学会制作两种类型的RJ-45接头直通线、交叉线。

2)掌握使用双绞线作为传输介质的网络连接方法。

3)掌握测线仪的使用方法。

【实验环境】具有RJ-45接口网卡的计算机、5类双绞线、水晶头、压线钳、测线器。

【实验重点及难点】重点：学习双绞线识别、制作、测试器的使用。

难点：掌握制作正确双绞线的方法。

【实验指导】RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。

①②③④⑤⑥⑦⑧如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。

①②③④⑤⑥⑦⑧在10 /兆比秒和100 Mb/s以太网中只使用两对导线。

也就是说，只使用4根针脚。

那么我们应当将导线连接到哪4根针脚呢？按照T568B（T568A）的标准制作双绞线。

T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。

其中T568B标准在以太网中应用较广泛。

T568A和T568B的管脚编号T568B线序Straight-Through Cable（直通线）：双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。

在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。

Crossover Cable（交叉线）：双绞线在制作时一端采用T568B标准，另一端采用T568A标准。

DTE 类设备：PC、路由器、交换机uplink口、HUB级联口DCE 类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。

说明：DTE（Data Terminal Equipment）是数据终端设备，也就是具有一定的数据处理能力以及发送和接收数据能力的设备。

实验网络线缆的制作及测试一、实验目的1、了解布线标准；2、理解直连线和交叉线的区别和应用范围；3、掌握直连线和交叉线的制作方法；4、掌握网线制作工具和电缆测试仪的使用。

5、理解相关参数与网络线缆性能之间的关系。

二、实验仪器及工具1、福禄克测试仪表2、CAT5类网络线缆3、RJ45接头（水晶头）4、压线钳三、实验内容（一）网络线缆制作（直通线）【实验步骤】1．剥线2．根据568B的标准来排列各色线顺序3．把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头4．将双绞线的每一根线依序放入RJ45接头的引脚内5．确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头。

6、重复以上步骤，完成另一端制作，制作一根完整、标准、规范的网络线缆。

（二）网络线缆测试1、测试网络线缆接线图2、测试网络线缆电阻（附图片或者测试结果）3、测试网络线缆长度（附图片或者测试结果）4、测试网络线缆传输时延（附图片或者测试结果）5、测试网络线缆近端串扰（NEXT）（附图片或者测试结果）6、测试网络线缆综合近端串扰（PSNEXT）（附图片或者测试结果）7、测试网络线缆ACR衰减串扰比（附图片或者测试结果）四、思考题1、双绞线分为哪两类？主要用在什么环境？答：双绞线分为屏蔽双绞线(Shielded Twisted Pair，STP)与非屏蔽双绞线(Unshielded Twisted Pair，UTP)屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。

屏蔽双绞线分为STP和FTP，STP指每条线都有各自的屏蔽层，而FTP只在整个电缆均有屏蔽装置，并且两端都正确接地时才起作用。

所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。

屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

连接宽带线路实验报告引言宽带网络已经成为现代信息社会的基础设施之一，广泛应用于各个领域。

在日常生活中，我们常常会面临选择合适的宽带线路的问题。

本报告旨在通过实验对比不同宽带线路的性能指标，帮助读者了解并选择适合自己需求的宽带线路。

实验目的本实验的主要目的是通过测量和对比不同宽带线路的带宽、延迟、稳定性等指标，为用户提供选择宽带线路的参考。

实验方法本次实验选取了3种常见的宽带线路进行比较，分别是光纤宽带、ADSL宽带和电缆宽带。

实验工具- 计算机- 宽带调制解调器（光纤、ADSL、电缆各一台）- 网络测试工具（如ping、speedtest等）实验步骤1. 连接各种宽带线路并确保连接成功。

2. 使用网络测试工具测量各种宽带线路的带宽，并记录结果。

3. 使用ping工具测量各种宽带线路的延迟，并记录结果。

4. 在高峰时段，测试各种宽带线路的稳定性，并记录结果。

实验结果与分析带宽比较通过使用speedtest工具测量带宽，得到以下结果：- 光纤宽带：平均下载速度100Mbps，平均上传速度50Mbps；- ADSL宽带：平均下载速度10Mbps，平均上传速度1Mbps；- 电缆宽带：平均下载速度50Mbps，平均上传速度10Mbps。

从带宽方面来看，光纤宽带明显优于ADSL宽带和电缆宽带，具备更高的传输速度。

延迟比较通过使用ping工具测量延迟，得到以下结果：- 光纤宽带：平均延迟10ms；- ADSL宽带：平均延迟50ms；- 电缆宽带：平均延迟20ms。

从延迟方面来看，光纤宽带同样优于ADSL宽带和电缆宽带，具备更低的延迟。

稳定性比较在高峰时段进行稳定性测试，结果如下：- 光纤宽带：没有明显抖动，稳定性较好；- ADSL宽带：抖动稍大，偶尔出现断线情况；- 电缆宽带：抖动较小，基本没有断线情况。

从稳定性方面来看，电缆宽带表现最好，ADSL宽带次之，光纤宽带略逊一筹。

结论综合以上实验结果，我们得到以下结论：- 如果用户对于带宽要求很高，可以选择光纤宽带；- 如果用户对于延迟要求较低，同样可以选择光纤宽带；- 如果用户对于稳定性要求较高，可以选择电缆宽带。

网络培训路由器和广域网实验华为路由器实验目录实验一静态路由实验2实验二单臂路由实验4实验三rip动态路由实验5实验四odpf动态路由实验7实验五访问控制列表（防火墙）实验9实验六NAT地址转换实验11实验七PPP协议认证实验13实验八帧中继实验15实验一静态路由实验一、实验目的通过配置静态路由，实现主机A与主机B的互通。

二、实验设备路由器2台，交换机2台，PC机2台三、实验拓扑图四、实验步骤设置IP地址：PCA:10.65.1.2255.255.0.0网关：10.65.1.1PCB:10.67.1.2255.255.0.0网关：10.67.1.1给路由器配置IP地址：RTA的E0口：10.65.1.1255.255.0.0RTB的E0口：10.67.1.1255.255.0.0RTA的S0口：10.66.1.1255.255.0.0RTB的S0口：10.66.1.2255.255.0.0具体命令如下：路由器A：[router]inte0[router-ethernet0]ipadd10.65.1.116[router]int0[router-erial0]ipadd10.66.1.116路由器B：[router]inte0[router-ethernet0]ipadd10.67.1.116[router]int0[router-erial0]ipadd10.66.1.216------------------------以后的实验中ip地址配置不再重复告诉路由器A到目的网络10.67.0.0怎么走：[router]iproute-tatic10.67.0.016(或255.255.0.0)10.66.1.2重启S0口：[router]int0[router-erial0]hutdown[router-erial0]undohutdown告诉路由器B到目的网络10.65.0.0怎么走：[router]iproute-tatic10.65.0.016(或255.255.0.0)10.66.1.1重启S0口：[router]int0[router-erial0]hutdown[router-erial0]undohutdown经过以上配置，就能实现主机A与主机B的互通。

一、局域网接口电缆标准1、10Base-T：双绞线电缆，一般都使用RJ-45连接器；最大有效传输距离是距集线器100米，即使是高质量的5类双绞线也只能达到150m。

其匹配电阻为120欧。

2、10Base5：粗同轴电缆，采用插入式分接头；采用基带信号；最大支持段长为500m，最多段数为100。

器匹配电阻为75欧。

3、10Base2：细同轴电缆，接头采用工业标准的BNC连接器组成T型插座；使用范围只有200米，每一段内仅能使用30台计算机，段数最高为30。

其匹配电阻为50欧。

4、100Base-TX：使用5类以上双绞线，网段长度最长可为100m。

5、100Base-FX：使用一对多模或者单模光纤，使用多模光纤的时候，计算机到集线器之间的距离最大可到2Km，使用单模光纤时最大可达10Km。

6、1000Base-T：使用5类以上双绞线，网段长度最长可为100m。

7、1000Base-F：使用一对多模或者单模光纤，使用多模光纤的时候，极端及到集线器之间的距离最大可到300-550m，使用单模光纤的时候最大可达3Km。

8、1000Base-LX可以接单、多模光纤；使用单模光纤传5Km，使用多模光纤（50um）传550m，使用多模光纤（62.5um）传550m。

9、1000Base-SX只能接多模光纤；使用多模光纤（50um）传275m，使用多模光纤（62.5um）传550m。

10、1000Base-FX单模模块用单模光纤传10-20Km，多模模块用光纤传2Km。

二、广域网接口电缆标准1、E1：64k-2Mbps。

2、X25：最大速率为64kbps。

3、Frame Relay：采用E1电路，速率可以从64k到2Mbps。

4、V24：路由器端为DB50接头，外接网络端为25针接头。

异步工作方式下，封装链路层协议PPP ，支持网络层协议IP 和IPX ，最高传输速率是115200bps；同步方式下，可以封装X.25、帧中继、PPP、HDLC、SLIP 和LAPB 等链路层协议，支持IP 和IPX ，而最高传输速率仅为64000bps 。

广域网、NAT实验实验报告班级网工1201学号201226680124姓名张鼎实验目的：本实验通过配置路由器NAT转换及无线路由、无线AP，实现在NAT及无线环境下的网络规划。

实验原理：路由技术基本原理。

实验环境：软件：仿真模拟软件packet tracer 5.0版本以上。

实验内容和步骤：实验一：广域链路的基本连接。

使用PT创建如图所示拓扑步骤一：关闭路由器电源，并为路由器router0 、router1各添加一WIT-2的模块。

然后开启电源。

步骤二：使用串行连接线连接两个路由器的serial0/0口。

（注意连接线的使用）步骤三：设置路由器的serial0/0的IP地址为192.168.0.1和192.168.0.2，子网掩码默认使用255.255.255.0。

并设置此两个接口的状态为o n。

步骤四：使用ping 工具或PT自带工具查看两路由器间的连通性。

（可否连通？请记录___________不能连通________________________）步骤五：使用show interface serial0/0 得到以下结果。

其中第一行表示_______协议关闭。

不可用_____________________________________步骤六：在router1中设置时钟率为128000。

步骤七：再次使用ping 工具或PT自带工具查看两路由器间的连通性。

（可否连通？请记录_______可以____________________________）步骤八：再次使用show interface serial0/0 得到以下结果。

其中第一行表示______________可用______________________________实验二：基础PPP协议步骤一：在实验一的基础上，在router0上serial0/0上启用PPP协议，启用方法是_Router#configure terminalRouter(config)#interface serial 0/0Router(config-if)#encapsulation PPP______________________________________________________________。

计算机网络实验报告—网络综合布线中的双绞线制作及数据模块应用（5篇材料）第一篇：计算机网络实验报告—网络综合布线中的双绞线制作及数据模块应用2013学年-2014学年第2 学期计算机网络实验报告书班级：指导教师：实验时间：学号：实验名称：网线制作与模块制作一、实验目的1、了解局域网的组网方式以及双绞线的两种制作规范；2、使学生掌握RJ－45头和模块的制作，以及网线连通性的测试。

二、实验环境配置RJ－45头若干；双绞线若干米； RJ－45压线钳一把；测试仪一套。

三、实验原理1、双绞线（TP:Twisted Pair）a)两根具有绝缘保护层的铜线组成。

2、为什么两根线要扭在一块？b)当传输差分信号时，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消，因此可以程度上降低信号干扰。

3、双绞线的分类c)非屏蔽双绞线（UTP:Unshilded TP）i.距离很短时，传输率可达100Mbps~155Mbps。

d)屏蔽双绞线（STP:Shilded TP）i.ii.铅萡包裹，减小辐射。

100米内传输速率可达155Mbps。

4、UTP(非)优缺点e)缺点：对电波干扰敏感性较大，电气性较差。

f)优点：直径小，重量轻、易弯曲、易安装、价格便宜。

4、双绞线导线色彩编码υ白蓝、蓝υ白橙、橙υ白绿、绿υ白棕、棕5、双绞线的连接方法：υ直通线缆水晶头两端都采用T568A标准或T568B标准。

υ交叉线缆一端采用T568A标准，另一端采用T568B标准υ应用场合四、实验过程（步骤）直通UTP线缆的制做交叉UTP线缆的制做网线的连通性的测试实验步骤如下：第一步：利用压线钳剪线口剪出相应长度的网线。

第二步、剥掉双绞线的灰色保护层。

将线头放入剥线专用的道口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。

第三步，把4个线对的八条细导线逐一解开、理顺、扯直，然后按照规定的标准排列线序。

第4步利用压线钳的剪线口把理齐的线缆顶端剪整齐（1.5cm）。
