IGBT吸收电容选型手册(EACO)

绝缘栅双极晶体管（IGBT）是总线电压几百至上千伏的应用的理想之选。

作为少数载流子器件，IGBT在该电压范围内具备优于MOSFET的导通特性，同时拥有与MOSFET十分相似的栅极结构，能实现轻松控制。

此外，由于无需采用集成式反向二极管，这使制造商能够灵活地选择针对应用优化的快速“复合封装（co-pak）”二极管（IGBT和二极管采用同一个封装），这与固有MOSFET二极管相反，固有MOSFET二极管的反向恢复电荷Qrr和反向恢复时间trr会随着额定电压的升高而增大。

当然，导通效率的提高需要付出代价：IGBT通常具备相对较高的开关损耗，这可降低应用开关频率。

这二者之间的权衡以及其他应用和生产注意事项为数代IGBT以及不同的子类器件的诞生创造了条件。

众多的产品使得在选型时采用严格的流程变得十分重要，因为这可对电气性能和成本产生重大影响。

从用户角度而言，IGBT选型过程可实现简化，如图1所示。

由于该过程具备重复属性，因此十分适合实现自动化操作。

国际整流器公司现已开发出一个实用的在线选型工具，如图2所示。

这个工具包含IR公司200多种IGBT器件的电气模型和热模型。

电压选择以往用于110V至220V整流总线应用的IGBT的额定电压为600V，而用于三相380V 至440V整流总线应用的IGBT 的额定电压为1200V。

IR还推出数量有限的900V IGBT。

近几年来，IR为扩大客户的选型范围，又推出了330V器件（通常不用于直接连接市电的应用）。

与MOSFET不同，IGBT无雪崩额定值，因此确保在最差条件下IGBT的电压低于击穿电压额定值十分重要。

在这种最差条件下，通常需要考虑以下几点：* 采用最大线路输入电压的最大总线电压和最大总线过压（例如电机驱动应用的电气制动）* IGBT采用最大开关速度（di/dt）、最大杂散电感和最小总线电容关断时的最大过冲电压* 最低的工作温度（由于击穿电压具备负温度系数）短路安全工作区额定值这种特性指器件能够在一定时间内（单位：微秒）承受通过终端输入的最大总线电压，并能够安全关断。

eaco吸收电容引言：电容是电子元件中常见的一种 pass元件。

它能够存储电荷并且具有吸收电能的能力。

本文将重点介绍eaco吸收电容，包括其定义、工作原理、应用领域等方面。

一、eaco吸收电容的定义eaco吸收电容是一种特殊的电容，其名称源自于其英文全称"Electro-Absorption Capacitor"。

它是一种用于接收和存储电能的元件，能够吸收电能并将其储存起来。

eaco吸收电容通常由两个导体板之间的绝缘层构成，导体板上涂有一层吸收材料。

二、eaco吸收电容的工作原理eaco吸收电容的工作原理是基于电荷的吸收和释放。

当外部电源施加电压时，电容器内的电场会发生变化，吸收材料会吸收电能并将其储存。

当外部电源断开或改变电压方向时，电容器会释放之前储存的电能。

通过控制电容器的电场强度和电压变化，可以实现对电能的吸收和释放。

三、eaco吸收电容的特点1. 快速响应：eaco吸收电容具有快速响应的特点，能够迅速吸收和释放电能。

这使得它在一些需要快速响应的电子设备中得到广泛应用，如通信设备、雷达系统等。

2. 高效能量转换：eaco吸收电容具有高效能量转换的特性，能够将电能转化为其他形式的能量。

这使得它在一些能量转换和储存系统中具有重要作用，如太阳能光伏系统、风能发电系统等。

3. 宽工作温度范围：eaco吸收电容具有较宽的工作温度范围，能够适应各种恶劣环境条件下的工作。

这使得它在一些特殊环境或高温、低温条件下的应用中具有优势。

四、eaco吸收电容的应用领域1. 通信设备：eaco吸收电容在通信设备中得到广泛应用。

它可以用于电源管理系统、信号处理电路等，实现电能的吸收和释放，提高设备的性能和稳定性。

2. 光伏系统：eaco吸收电容在光伏系统中被用于能量的吸收和储存。

它可以将太阳能转化为电能，并将其储存起来，以供后续使用。

3. 风能发电系统：eaco吸收电容也可以应用于风能发电系统中。

Electrical specifications, ordering codesOrdering CodeCap (μF)Dimension (mm) du/dt (v/μs)Ipeak (A)Irms@25˚C @10kHz (A)ESR@10kHz(m Ω)Lroundflat, oval dD T H Un 700VDC , Urms 380VAC , Us 1050V STD-700-0.22-32FO 0.22 32 7.9 14.3 0.8 480 106 5.5 9.9 STD-700-0.33-32# 0.33 32 14.2 9.5 17.5 0.8 480 158 6 6.9 STD-700-0.47-32# 0.47 32 16.6 11.9 19.9 0.8 480 226 8 4.7 STD-700-0.68-32# 0.68 32 19.7 14.9 22.9 1.0 480 326 9 3.9 STD-700-0.68-44# 0.68 44 15.6 10.9 18.9 1.0 325 221 9 4.4 STD-700-1.0-44# 1.0 44 18.7 13.9 21.9 1.2 325 325 9 3.9 STD-700-1.5-44# 1.5 44 22.6 16.3 27.5 1.2 325 488 12 3.3 STD-700-2.0-44# 2.0 44 25.9 19.5 30.7 1.2 325 650 12 3.0 STD-700-2.2-44# 2.2 44 27.1 20.7 31.9 1.2 325 715 12 2.9 STD-700-2.2-57# 2.2 57 22.6 16.3 27.5 1.2 240 528 12 3.8 STD-700-2.5-44# 2.5 44 28.8 22.4 33.6 1.2 325 813 12 3.5 STD-700-2.5-57# 2.5 57 24.0 17.7 28.9 1.2 240 600 12 3.8 STD-700-3.0-44#3.04431.425.036.21.2325975123.1GENERAL TECHNICAL CHARACTERISTICSReference standards : IEC 61071-60068 Dielectric : Polypropylene film Construction : Extended double side metallized carrier film with internal series connection and metallized film Coating : Polyester tape wrapping, UL94V-0 resin end fill Leads: Tinned copper wire ELECTRICAL CHARACTERISTICSOperating temperature range(case) : - 40 to + 85 ˚C Capacitance : 0.0068 to 8.5μF Rated Voltage : 700 to 3000 VDC Tolerance : ± 5% , ± 10% Dissipation factor: ≤6×10-4 Measured at 1000±20 Hz and 25±5˚C Life expectancy : 100,000 hours at Un and 70 ˚C(Hot-spot temperature) TEST METHODS AND PERFORMANCES Dielectric strength:1.5Un applied for 10s at 25±5˚CTest voltage terminal to case : 3kVAC/50Hz for 60sInsulation resistance : 30000s but need not exceed 30G Ω,(typical value), after 1 minute of electrification at 100Vdc (25±5˚C ) ORDERING CODEPlease refer to Page 8, item FElectrical specifications, ordering codesOrdering Code Cap(μF)Dimension (mm) du/dt(v/μs)Ipeak(A)Irms@25˚C@10kHz (A)ESR@10kHz(mΩ) Lround flat, ovaldD T HUn 700VDC , Urms 380VAC , Us 1050VSTD-700-3.0-57# 3.0 57 26.2 19.8 31.0 1.2 240 720 12 3.3 STD-700-3.3-44# 3.3 44 32.9 26.4 37.6 1.2 325 1073 12 2.9 STD-700-3.5-57# 3.5 57 28.2 21.8 33.0 1.2 240 840 12 2.7 STD-700-4.0-57# 4.0 57 30.0 23.6 34.8 1.2 240 960 12 2.6 STD-700-4.7-57# 4.7 57 32.5 26.0 37.2 1.2 240 1128 12 2.5 STD-700-5.6-57# 5.6 57 35.4 28.8 40.0 1.2 240 1344 12 2.3 STD-700-6.8-57 6.8 57 38.9 1.2 240 1632 12 2.0 STD-700-8.5-57 8.5 57 43.3 1.2 240 2040 12 1.6 Un 850VDC , Urms 450VAC , Us 1275VSTD-850-0.10-32FO 0.10 32 5.9 12.3 0.8 700 70 4 11.5 STD-850-0.15-32FO 0.15 32 7.6 14.0 0.8 700 105 5.5 8.6 STD-850-0.22-32# 0.22 32 13.7 9.1 17.1 0.8 700 154 6.5 6.5 STD-850-0.22-44# 0.22 44 11.1 7.1 13.5 0.8 400 88 6.5 7.9 STD-850-0.33-32# 0.33 32 16.4 11.7 19.7 1.0 700 231 8 4.8 STD-850-0.33-44# 0.33 44 13.2 8.5 16.5 1.0 400 132 7.5 6.2 STD-850-0.47-32# 0.47 32 19.3 14.6 22.6 1.0 700 329 9 9.5 STD-850-0.47-44# 0.47 44 15.4 10.7 18.7 1.0 400 188 9 5.3 STD-850-0.68-44# 0.68 44 18.2 13.5 21.5 1.0 400 272 9 3.2 STD-850-1.0-44# 1.0 44 21.8 15.6 26.8 1.2 400 400 12 3.3 STD-850-1.5-44# 1.5 44 26.4 20.1 31.3 1.2 400 600 12 2.8 STD-850-2.0-44# 2.0 44 30.4 23.9 35.1 1.2 400 800 12 3.0 STD-850-2.2-44# 2.2 44 31.8 25.3 36.5 1.2 400 880 12 2.3 STD-850-2.2-57# 2.2 57 26.5 20.1 31.3 1.2 290 638 12 2.8 STD-850-2.5-44# 2.5 44 33.8 27.3 38.5 1.2 400 1000 12 2.6 STD-850-2.5-57# 2.5 57 28.1 21.7 32.9 1.2 290 725 12 2.8 STD-850-3.0-57# 3.0 57 30.7 24.3 35.5 1.2 290 870 12 2.6 STD-850-3.3-57# 3.3 57 32.2 25.7 36.9 1.2 290 957 12 2.4 STD-850-4.0-57# 4.0 57 35.3 28.8 40.0 1.2 290 1160 12 2.3 STD-850-4.7-57 4.7 57 38.2 1.2 290 1363 12 2.0 STD-850-5.6-57 5.6 57 41.6 1.2 290 1624 12 1.7 Un 1000VDC , Urms 480VAC , Us 1500VSTD-1000-0.10-32FO 0.10 32 7.7 12.5 0.8 850 85 5 12 STD-1000-0.15-32FO 0.15 32 9.1 15.5 0.8 850 128 6 8.2 STD-1000-0.22-32# 0.22 32 15.6 10.9 18.9 1.0 850 187 7 7.8 STD-1000-0.33-32# 0.33 32 18.7 14.0 22.0 1.0 850 281 9 4.5 STD-1000-0.33-44# 0.33 44 14.9 10.2 18.2 1.0 570 188 9 5.8 STD-1000-0.47-32# 0.47 32 22.1 15.9 27.1 1.0 850 400 9 3.8 STD-1000-0.47-44# 0.47 44 17.5 12.8 20.8 1.0 570 268 9 4.7 STD-1000-0.68-44# 0.68 44 20.8 14.6 25.8 1.0 570 388 9 4.0 STD-1000-1.0-44# 1.0 44 25.0 18.6 29.8 1.2 570 570 12 3.2 STD-1000-1.5-44# 1.5 44 30.3 23.9 35.1 1.2 570 855 12 3.6 STD-1000-1.5-57# 1.5 57 25.2 18.9 30.1 1.2 340 510 12 3.9 STD-1000-2.0-57# 2.0 57 29.0 22.6 33.8 1.2 340 680 12 3.0 STD-1000-2.2-57# 2.2 57 30.3 23.9 35.1 1.2 340 748 12 2.7 STD-1000-3.0-57# 3.0 57 35.3 28.7 39.9 1.2 340 1020 12 2.4 STD-1000-3.3-57# 3.3 57 36.9 32.9 39.3 1.2 340 1122 12 2.1 STD-1000-4.0-57 4.0 57 40.6 1.2 340 1360 12 1.8 STD-1000-4.7-57 4.7 57 43.9 1.2 340 1598 12 1.6 Un 1200VDC , Urms 500VAC , Us 1800VSTD-1200-0.047-32FO 0.047 32 5.5 10.3 0.8 1100 52 3 19.4 STD-1200-0.068-32FO 0.068 32 6.9 11.7 0.8 1100 75 3.5 12.0Electrical specifications, ordering codesOrdering Code Cap(μF)Dimension (mm)du/dt(v/μs)Ipeak(A)Irms@25˚C@10kHz (A)ESR@10kHz(mΩ) Lround flat, ovaldD T HUn 1200VDC , Urms 500VAC , Us 1800VSTD-1200-0.10-32FO 0.10 328.7 13.5 0.81100 110 5 10.7 STD-1200-0.10-37# 0.10 3710.7 6.7 13.1 0.8840 84 5 11.8 STD-1200-0.10-44# 0.10 449.8 5.8 12.2 0.8650 65 5 13.1 STD-1200-0.15-32# 0.15 32 14.3 9.6 17.6 1.0 1100 165 6 7.7 STD-1200-0.15-37# 0.15 3712.7 8.1 16.1 1.0840 126 6 8.7 STD-1200-0.15-44# 0.15 4411.5 7.5 13.9 1.0650 98 6 10.0 STD-1200-0.22-32# 0.22 3217.0 12.3 20.3 1.01100 242 9 5.4 STD-1200-0.22-37# 0.22 3715.0 10.3 18.3 1.0840 185 9 6.0 STD-1200-0.22-44# 0.22 4413.6 8.9 16.9 1.0650 143 9 7.6 STD-1200-0.33-32# 0.33 32 20.5 15.7 23.7 1.0 1100 363 9 4.5 STD-1200-0.33-37# 0.33 37 18.1 13.3 21.3 1.0 840 277 9 4.8 STD-1200-0.33-44# 0.33 44 16.3 11.6 19.6 1.0 650 215 9 5.4 STD-1200-0.47-37# 0.47 37 21.3 15.1 26.3 1.0 840 395 9 4.0 STD-1200-0.47-44# 0.47 44 19.7 14.4 22.4 1.0 650 306 9 4.8 STD-1200-0.68-37# 0.68 37 25.4 19.0 30.2 1.2 840 571 12 2.9 STD-1200-0.68-44# 0.68 44 22.8 16.5 27.7 1.2 650 442 12 3.9 STD-1200-1.0-44# 1.0 44 27.4 21.0 32.2 1.2 650 650 12 3.4 STD-1200-1.0-57# 1.0 57 22.8 16.5 27.7 1.2 385 385 12 3.8 STD-1200-1.2-44# 1.2 44 29.9 23.4 34.6 1.2 650 780 12 3.0 STD-1200-1.2-57# 1.2 57 24.9 18.5 29.7 1.2 385 462 12 3.4 STD-1200-1.5-44# 1.5 44 33.3 26.8 38.0 1.2 650 975 12 2.7 STD-1200-1.5-57# 1.5 57 27.7 21.3 32.5 1.2 385 578 12 3.0 STD-1200-2.0-57# 2.0 57 31.8 25.3 36.5 1.2 385 770 12 2.6 STD-1200-2.2-57# 2.2 57 33.3 26.8 38.0 1.2 385 847 12 2.5 STD-1200-2.5-57# 2.5 57 35.4 28.9 40.1 1.2 385 963 12 2.3 STD-1200-3.0-57 3.0 57 38.7 1.2 385 1155 12 2.0 STD-1200-3.3-57 3.3 57 40.6 1.2 385 1270 12 1.7 STD-1200-4.0-57 4.0 57 44.6 1.2 385 1540 12 1.5 Un 1500VDC , Urms 570VAC , Us 2250VSTD-1500-0.068-32FO 0.068 32 8.5 14.9 0.8 1225 83 4 13.8 STD-1500-0.10-32# 0.10 32 14.7 10.0 18.0 0.8 1225 123 5.5 9.6 STD-1500-0.15-32# 0.15 32 17.7 13.0 21.0 1.0 1225 184 7 7.2 STD-1500-0.22-32# 0.22 32 21.1 14.9 26.1 1.0 1225 270 9 5.3 STD-1500-0.22-44# 0.22 44 16.8 12.1 20.1 1.0 800 176 9 7.0 STD-1500-0.33-44# 0.33 44 20.2 15.5 23.5 1.0 800 264 9 5.3 STD-1500-0.47-44# 0.47 44 23.9 17.6 28.8 1.2 800 376 11 4.3 STD-1500-0.68-44# 0.68 44 28.5 22.1 33.3 1.2 800 544 12 3.7 STD-1500-1.0-44# 1.0 44 34.4 27.9 39.1 1.2 800 800 12 3.2 STD-1500-1.0-57# 1.0 57 28.6 22.2 33.4 1.2 570 570 12 3.7 STD-1500-1.2-57# 1.2 57 31.2 24.8 36.0 1.2 570 684 12 3.4 STD-1500-1.5-57# 1.5 57 34.8 28.3 39.5 1.2 570 855 12 2.9 STD-1500-2.0-57 2.0 57 40.0 1.2 570 1140 12 2.5 STD-1500-2.2-57 2.2 57 41.9 1.2 570 1254 12 2.3 STD-1500-2.5-57 2.5 57 44.6 1.2 570 1425 12 2.1 Un 1700VDC , Urms 575VAC , Us 2550VSTD-1700-0.033-32FO 0.033 32 5.9 12.3 0.8 1350 45 3.9 24.6 STD-1700-0.047-32FO 0.047 32 7.4 13.8 0.8 1350 63 4.0 18.2 STD-1700-0.068-32# 0.068 32 13.3 8.7 16.7 0.8 1350 92 4.1 13.7 STD-1700-0.10-32# 0.10 32 15.8 11.1 19.1 0.8 1350 135 5.7 9.3 STD-1700-0.15-32# 0.15 32 19.1 14.3 22.3 1.0 1350 203 8.0 7.0Electrical specifications, ordering codesOrdering Code Cap(μF)Dimension (mm) du/dt(v/μs)Ipeak(A)Irms@25˚C@10kHz (A)ESR@10kHz(mΩ) Lround flat, ovaldD T HUn 1700VDC , Urms 575VAC , Us 2550VSTD-1700-0.22-32# 0.22 32 22.8 16.5 27.7 1.0 1350 297 9.0 5.2 STD-1700-0.22-44# 0.22 4418.113.321.3 1.0880 194 9.0 6.8 STD-1700-0.33-44# 0.33 44 21.8 15.6 26.8 1.0 880 290 9.0 4.9 STD-1700-0.47-44# 0.47 44 25.8 19.5 30.7 1.2 880 414 12 4.0 STD-1700-0.68-44# 0.68 44 30.8 24.4 35.6 1.2 880 598 12 3.5 STD-1700-1.0-44# 1.0 4437.230.641.8 1.2880 880 12 3.0 STD-1700-1.0-57# 1.0 5730.924.435.6 1.2610 610 12 3.4 STD-1700-1.2-57# 1.2 5733.827.238.4 1.2610 732 12 3.1 STD-1700-1.5-57 1.5 5737.6 1.2610 915 12 2.6 STD-1700-2.0-57 2.0 5743.3 1.2610 1220 12 2.4 Un 2000VDC , Urms 630VAC , Us 3000VSTD-2000-0.022-32FO 0.022 32 5.411.80.81750 39 2.5 34.5 STD-2000-0.033-32FO 0.033 327.013.40.81750 58 3.5 23.7 STD-2000-0.047-32FO 0.047 328.116.10.81750 82 4.5 16.8 STD-2000-0.047-44# 0.047 4410.4 6.412.80.81000 47 4 21.0 STD-2000-0.068-32# 0.068 3215.010.318.3 1.01750 119 5.5 11.8 STD-2000-0.068-44# 0.068 44 12.1 8.1 14.5 0.8 1000 68 5.5 16.3 STD-2000-0.10-32# 0.10 32 17.8 13.1 21.1 1.0 1750 175 7.5 8.4 STD-2000-0.10-44# 0.10 44 14.2 9.6 17.6 1.0 1000 100 7 12.4 STD-2000-0.15-44# 0.15 44 17.1 12.4 20.4 1.0 1000 150 9 6.6 STD-2000-0.22-44# 0.22 44 20.4 15.6 23.6 1.0 1000 220 9 6.0 STD-2000-0.33-44# 0.33 44 24.7 18.4 29.6 1.2 1000 330 12 4.7 STD-2000-0.47-44# 0.47 44 29.9 23.4 34.6 1.2 1000 473 12 3.9 STD-2000-0.56-44# 0.56 44 32.4 25.9 37.1 1.2 1000 560 12 3.6 STD-2000-0.56-57# 0.56 57 26.5 20.1 31.3 1.2 640 358 12 4.5 STD-2000-0.68-57# 0.68 57 29.1 22.7 33.9 1.2 640 435 12 4.0 STD-2000-1.0-57# 1.0 57 35.1 28.6 39.8 1.2 640 640 12 3.3 STD-2000-1.2-57 1.2 57 38.3 1.2 640 768 12 3.0 STD-2000-1.5-57 1.5 57 42.8 1.2 640 960 12 2.2 Un 2500VDC , Urms 700VAC , Us 3750VSTD-2500-0.022-32FO 0.022 32 6.9 13.3 0.8 2150 47 3.5 24.0 STD-2500-0.033-32FO 0.033 32 8.2 16.2 0.8 2150 71 4 22.7 STD-2500-0.047-32# 0.047 32 15.0 10.3 18.3 0.8 2150 101 5 15.5 STD-2500-0.068-32# 0.068 32 17.3 13.0 21.0 1.0 2150 146 6.5 11.1 STD-2500-0.10-32# 0.10 32 21.3 15.0 26.2 1.0 2150 215 8.5 7.8 STD-2500-0.10-44# 0.10 44 16.9 12.1 20.1 1.0 1350 135 8.5 12.2 STD-2500-0.15-44# 0.15 44 20.4 15.6 23.6 1.0 1350 203 9 8.1 STD-2500-0.22-44# 0.22 44 24.4 18.1 29.3 1.2 1350 297 11 5.9 STD-2500-0.33-44# 0.33 44 29.6 23.2 34.4 1.2 1350 446 12 4.5 STD-2500-0.33-57# 0.33 57 24.7 18.3 29.5 1.2 880 290 12 5.4 STD-2500-0.47-57# 0.47 57 29.2 22.8 34.0 1.2 880 414 12 4.4 STD-2500-0.68-57# 0.68 57 34.9 28.4 39.6 1.2 880 598 12 3.7 STD-2500-0.82-57 0.82 57 38.3 1.2 880 722 12 3.3 STD-2500-1.0-57 1.0 57 42.2 1.2 880 880 12 2.8 Un 3000VDC , Urms 750VAC , Us 4500VSTD-3000-0.0068-32FO 0.00632 5.1 9.9 0.8 2750 19 1.5 89.0 STD-3000-0.010-32FO 0.010 32 5.9 12.3 0.8 2750 28 2 61.0 STD-3000-0.015-32FO 0.015 32 7.1 13.5 0.8 2750 41 3 42.5 STD-3000-0.022-32# 0.022 32 13.1 8.4 16.4 0.8 2750 61 4 28.5 STD-3000-0.033-32# 0.033 32 15.7 11.0 19.0 1.0 2750 91 5 19.7 STD-3000-0.047-32# 0.047 32 18.4 13.7 21.7 1.0 2750 129 6.5 13.8Electrical specifications, ordering codesOrdering Code Cap(μF)Dimension (mm)du/dt(v/μs)Ipeak(A)Irms@25˚C@10kHz (A)ESR@10kHz(mΩ) Lround flat, ovaldD T HUn 3000VDC , Urms 750VAC , Us 4500VSTD-3000-0.047-44# 0.047 44 14.7 10.0 18.0 1.0 1600 75 6 17.8 STD-3000-0.068-44# 0.068 44 17.3 12.6 20.6 1.0 1600 109 8 12.8 STD-3000-0.10-44# 0.10 4420.714.525.7 1.21600 160 11 9.4 STD-3000-0.15-44# 0.15 4425.118.830.0 1.21600 240 12 6.8 STD-3000-0.22-44# 0.22 4430.223.734.9 1.21600 352 12 5.2 STD-3000-0.22-57# 0.22 57 25.1 18.8 30.0 1.2 990 218 12 5.9 STD-3000-0.33-57# 0.33 5730.524.135.3 1.2990 327 12 4.9 STD-3000-0.39-57# 0.39 5733.126.637.8 1.2990 386 12 4.4 STD-3000-0.47-57 0.47 5736.3 1.2990 465 12 4.0 STD-3000-0.68-57 0.68 5743.4 1.2990 673 12 3.5。

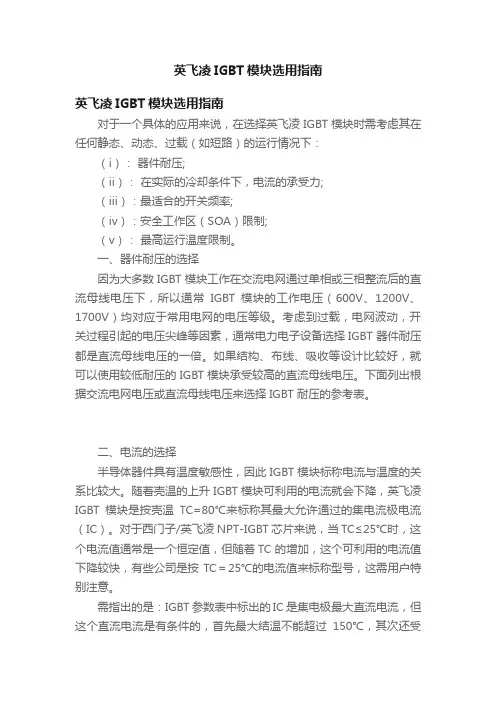

英飞凌IGBT模块选用指南英飞凌IGBT模块选用指南对于一个具体的应用来说，在选择英飞凌IGBT模块时需考虑其在任何静态、动态、过载（如短路）的运行情况下：（i）：器件耐压;（ii）：在实际的冷却条件下，电流的承受力;（iii）：最适合的开关频率;（iv）：安全工作区（SOA）限制;（v）：最高运行温度限制。

一、器件耐压的选择因为大多数IGBT模块工作在交流电网通过单相或三相整流后的直流母线电压下，所以通常IGBT模块的工作电压（600V、1200V、1700V）均对应于常用电网的电压等级。

考虑到过载，电网波动，开关过程引起的电压尖峰等因素，通常电力电子设备选择IGBT 器件耐压都是直流母线电压的一倍。

如果结构、布线、吸收等设计比较好，就可以使用较低耐压的IGBT模块承受较高的直流母线电压。

下面列出根据交流电网电压或直流母线电压来选择IGBT 耐压的参考表。

二、电流的选择半导体器件具有温度敏感性，因此IGBT模块标称电流与温度的关系比较大。

随着壳温的上升IGBT模块可利用的电流就会下降，英飞凌IGBT模块是按壳温TC=80℃来标称其最大允许通过的集电流极电流（IC）。

对于西门子/英飞凌NPT-IGBT 芯片来说，当TC≤25℃时，这个电流值通常是一个恒定值，但随着TC 的增加，这个可利用的电流值下降较快，有些公司是按TC＝25℃的电流值来标称型号，这需用户特别注意。

需指出的是：IGBT 参数表中标出的IC 是集电极最大直流电流，但这个直流电流是有条件的，首先最大结温不能超过150℃，其次还受安全工作区（SOA）的限制，不同的工作电压、脉冲宽度，允许通过的最大电流不同。

同时，各大厂商也给出了2 倍于额定值的脉冲电流，这个脉冲电流通常是指脉冲宽度为1ms 的单脉冲能通过的最大通态电流值，即使可重复也需足够长的时间。

如果脉冲宽度限制在10μs 以内，英飞凌NPT-IGBT 短路电流承受能力可高达10 倍的额定电流值。

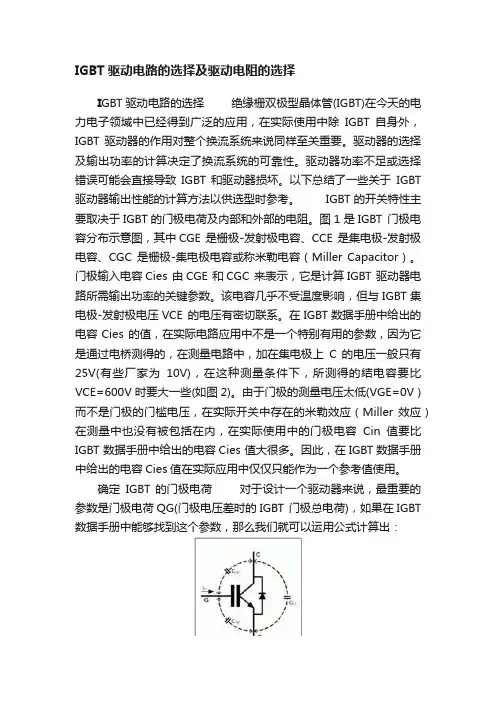

IGBT驱动电路的选择及驱动电阻的选择I GBT驱动电路的选择绝缘栅双极型晶体管(IGBT)在今天的电力电子领域中已经得到广泛的应用，在实际使用中除IGBT自身外，IGBT 驱动器的作用对整个换流系统来说同样至关重要。

驱动器的选择及输出功率的计算决定了换流系统的可靠性。

驱动器功率不足或选择错误可能会直接导致IGBT 和驱动器损坏。

以下总结了一些关于IGBT 驱动器输出性能的计算方法以供选型时参考。

IGBT 的开关特性主要取决于IGBT的门极电荷及内部和外部的电阻。

图1是IGBT 门极电容分布示意图，其中CGE 是栅极-发射极电容、CCE 是集电极-发射极电容、CGC 是栅极-集电极电容或称米勒电容（Miller Capacitor）。

门极输入电容Cies 由CGE 和CGC 来表示，它是计算IGBT 驱动器电路所需输出功率的关键参数。

该电容几乎不受温度影响，但与IGBT集电极-发射极电压VCE 的电压有密切联系。

在IGBT数据手册中给出的电容Cies 的值，在实际电路应用中不是一个特别有用的参数，因为它是通过电桥测得的，在测量电路中，加在集电极上C 的电压一般只有25V(有些厂家为10V)，在这种测量条件下，所测得的结电容要比VCE=600V 时要大一些(如图2)。

由于门极的测量电压太低(VGE=0V )而不是门极的门槛电压，在实际开关中存在的米勒效应（Miller 效应）在测量中也没有被包括在内，在实际使用中的门极电容Cin值要比IGBT 数据手册中给出的电容Cies 值大很多。

因此，在IGBT数据手册中给出的电容Cies值在实际应用中仅仅只能作为一个参考值使用。

确定IGBT 的门极电荷对于设计一个驱动器来说，最重要的参数是门极电荷QG(门极电压差时的IGBT 门极总电荷)，如果在IGBT 数据手册中能够找到这个参数，那么我们就可以运用公式计算出：图一门极驱动能量 E = QG ? UGE = QG ? [ VG(on) - VG(off) ] 门极驱动功率 PG = E ? fSW = QG ? [ VG(on) - VG(off) ] ? fSW 驱动器总功率 P = PG + PS（驱动器的功耗）平均输出电流 IoutAV = PG / ΔUGE = QG ? fSW 最高开关频率fSW max. = IoutAV(mA) / QG(μC) 峰值电流IG MAX = ΔUGE / RG m in = [ VG(on) - VG(off) ] / RG min 其中的 RG min = RG extern + RG intern fsw max. : 最高开关频率IoutAV : 单路的平均电流QG : 门极电压差时的IGBT门极总电荷RG extern : IGBT 外部的门极电阻RG intern : IGBT 芯片内部的门极电阻但是实际上在很多情况下，数据手册中这个门极电荷参数没有给出，门极电压在上升过程中的充电过程也没有描述。
