BSMJ系列电力电容器选型手册

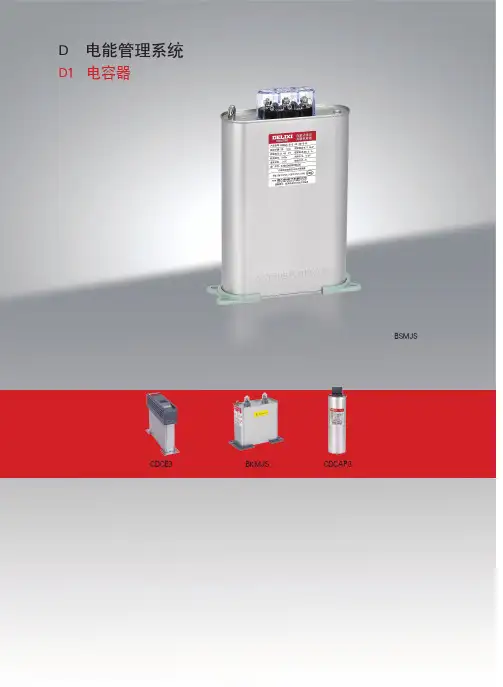

CDCAP3BKMJSCDCE3BSMJSD 电能管理系统D1电容器P:有功功率Qc:无功功率ψ:相位角（补偿前）ψ＇:相位角（补偿后）■ BSMJS 补偿表■ 无功功率计算• 环境空气温度：-25℃~50℃（C 类） • 相对湿度：40℃时≤50% 20℃时≤90% • 海拔高度：≤2000m• 环境条件：无有害气体和蒸汽，无导电性和爆炸尘埃，无剧烈机械振动 • 安装位置：垂直安装，各方向的倾斜度不超过10°■ 工作条件及安装条件■ 产品特征• 核心材料：聚丙烯金属化薄膜 • 防爆结构：采用过压力隔离器 • 外壳采用磨砂铁皮加防锈覆膜/马口铁喷漆处理 • 单元件用软铜线引向铜质导电螺杆端子 • 端子座体采用黑色酚醛材料加热压注而成• 透明防弧、防尘罩用PC 材质加热压注而成 • 安装支架采用滑插式反扣结构，PC 材质热压注而成注1：不同补偿方式的电压表示方式单相补偿额定工作电压取决于客户使用方式，相或线皆可； 三相补偿额定工作电压使用线电压表示；分相补偿额定工作电压使用相电压√3表示； 注2：不同补偿方式以及不同额定工作电压最大补偿容量不同 注3：不同补偿方式以及不同额定工作电压外形尺寸不同，分为以下几种类型D: D 型扁圆壳体 M: M 型长方壳体 Q: Q 型长方壳体注4：不同工作电压以及不同补偿方式容量范围以及尺寸参见详表 注5：补偿方式、额定工作电压范围内的其它补偿容量可定制电能管理系统D 电能管理系统电能管理系统D 电能管理系统电能管理系统D 电能管理系统电能管理系统D 电能管理系统电能管理系统D 电能管理系统CDCE3 低压智能电容补偿装置■ 产品特点■ 产品应用本产品具有模块化、网络化、小型化等特点，与传统低压无功补偿技术相比，具有操作简单、安装方便、组合灵活等优点。

• 一体化：采用紧凑设计，实现一机（智能电容）替代传统补偿柜多机（无功补偿器+投切装置+ 电容器），大大减少产品体积，降低用户安装、调试难度。

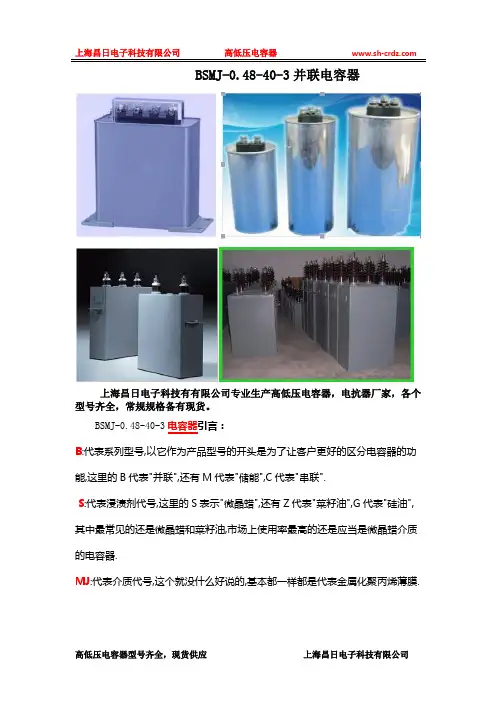

BSMJ-0.48-40-3并联电容器上海昌日电子科技有有限公司专业生产高低压电容器，电抗器厂家，各个型号齐全，常规规格备有现货。

BSMJ-0.48-40-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联",还有M代表"储能",C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.48:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV以上的电容器属于高压电容器.40代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN)BSMJ-0.48-40-3电容器型号含义BSMJ-0.48-40-3相数额定容量40(KVAR)额定电压（KV）480V介质代号（金属化聚丙烯薄膜）浸渍剂代号（S为石蜡）系列代号（并联电容器）名称低压自愈式并联电容器型号BCMJ BSMJ BKMJ BZMJ适用环境：A．温度：最低-25℃，最高+50℃(特殊设计最低-40℃，最高+60℃)。

B．海拔高度: 不超过2000米。

(特殊设计不超过3000米)C．相对湿度：不大于95%常规参数：A．介质损失：不大于0.001 损耗：介质采用聚丙烯薄膜：损耗小于0.5W、KV.AB．容差：标称容量的：0%-+10%，相间不平衡不大于1.05%C．试验电压：极间2.15U1+1.5UH 5秒；极壳间3600伏，2秒。

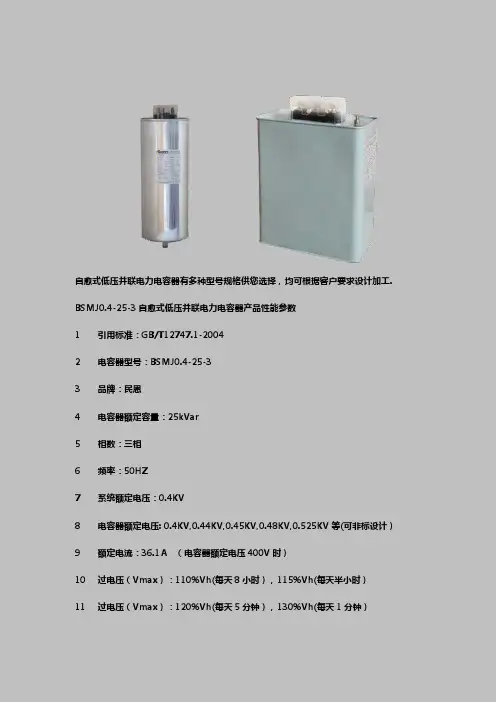

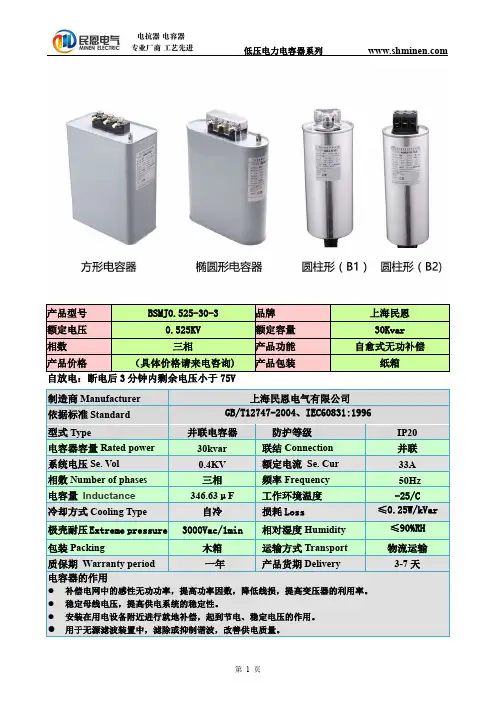

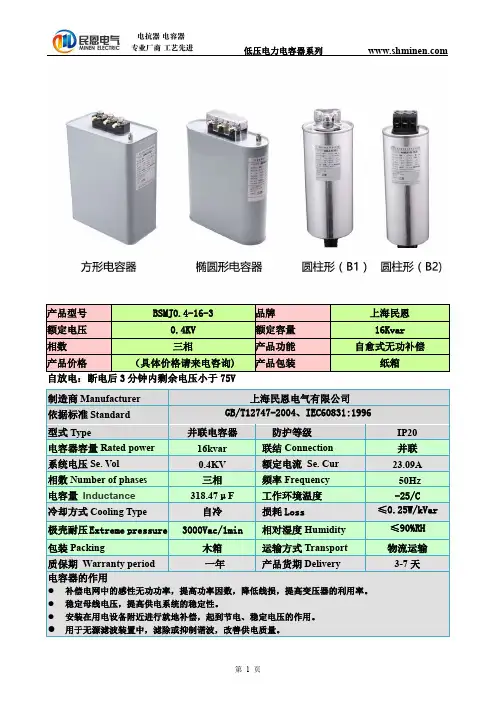

产品型号BSMJ0.525-30-3品牌上海民恩额定电压0.525KV额定容量30Kvar相数三相产品功能自愈式无功补偿产品价格（具体价格请来电咨询)产品包装纸箱自放电：断电后3分钟内剩余电压小于75V制造商Manufacturer上海民恩电气有限公司依据标准Standard GB/T12747-2004、IEC60831:1996型式Type并联电容器防护等级IP20电容器容量Rated power30kvar联结Connection并联系统电压Se.Vol0.4KV额定电流Se.Cur33A相数Number of phases三相频率Frequency50Hz电容量Inductance346.63μF工作环境温度-25/C冷却方式Cooling Type自冷损耗Loss≤0.25W/kVar 极壳耐压Extreme pressure3000Vac/1min相对湿度Humidity≤90%RH包装Packing木箱运输方式Transport物流运输质保期Warranty period一年产品货期Delivery3-7天电容器的作用●补偿电网中的感性无功功率，提高功率因数，降低线损，提高变压器的利用率。

●稳定母线电压，提高供电系统的稳定性。

●安装在用电设备附近进行就地补偿，起到节电、稳定电压的作用。

●用于无源滤波装置中，滤除或抑制谐波，改善供电质量。

一、BSMJ0.525-30-3自愈式低压并联电力电容器的型号含义B S MJ 0.45 - 30 - 3 - B1结构代码接线方式：1——单相3——3相△接法3Y——3相Y接法3YN——3相Y接法，中性点引出1*3——3相独立额定容量（kvar)额定电压（kv)介质：金属化膜封装介质：S——石蜡K——空气D——氮气系列：A——滤波B——并联H-B——加强型二、BSMJ0.525-30-3自愈式低压并联电力电容器的频率特性三、BSMJ0.525-30-3自愈式低压并联电力电容器的结构四、BSMJ0.525-30-3自愈式低压并联电力电容器联接方式五、BSMJ0.525-30-3自愈式低压并联电力电容器的补偿方案1.产品特点----低压并联电力电容器BSMJ0.525-30-31）采用优质材料及欧洲先进设备和制造工艺，可靠性高，寿命长；2）产品种类齐全，满足不同应用领域特殊需求；3）干式结构，无漏油风险，环保无污染；4）先进的干式防爆技术，在安全性方面达到国际先进水平；2.技术参数----低压并联电力电容器BSMJ0.525-30-3执行标准：GB/T12747-2004、IEC60831-1996额定电压：130～1000V额定频率：50（或60）Hz，当频率为60Hz时须在订货时特别说明。

047分相补偿电容器的内部接线见下图。

内部为Y 形连接，中性点N 端引出。

我公司的电容器标称容量为三相总容量，即每相的容量为型号中标称容量的三分之一。

例如：BSMJ0.23-15-3YN 型电容器的三相总容量为15kvar 。

每相的容量为5kvaro 该系列电容器主要规格见下表。

也可制造额定电压0.25kV 的电容器，其外壳尺寸与额定电压0.23V 相同容量电容器的外壳尺寸相同。

分相补偿并联电容器，采用目前先进的锌铝复合金属化膜，引用国内外先进的生产工艺，技术及先进设备，对于三相不平衡负载，可使用分相补偿电容器，对A 、B 、C 三相中的任何一相单独进行投切、分相补偿无功功率。

这样使补偿精度更高，节电效果更佳。

产品符合：GB/T 12747.1 IEC60831-1 标准。

产品概述选型指南结构说明中性点N 与补偿装置的N 端直接连接。

电容器的三个主接线端子分别与三个单相电容器投切专用接触器的出线端子连接。

由分相补偿控制器分别对A 、B 、C 三相中的任何一相单独进行投切。

分相补偿电容器的相电压为230V 或250V ，线电压仍为400V 或450V 。

注意：当只有两相主回路投入时，中性线回路中的电流大于单相主回路中的电流，因此，中性线的导线横截面积为主回路导线的一倍。

使用说明BSMJ 自愈式低压并联电容器(分相补偿)048外形尺寸：（长×宽×高）mm ）270×120×H +35图F4内部接线图C C C A B c A B c NUAN = UBN = UCN =230V /250V UAB = UBC = UCA =400V /450VC 总= CA +CB +CC产品规格。

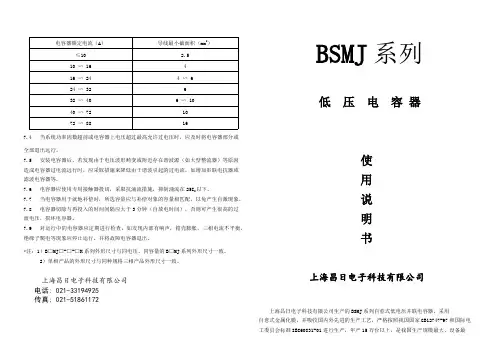

BSMJ-0.4-20-3电容器BSMJ-0.4-20-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联",还有M代表"储能",C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.4:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV 以上的电容器属于高压电容器.20代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN)壹，BSMJ-0.4-20-3电容器适用范围1.1 0.4系列自愈式低电压并联电容器，适用于标准电压为380V 的低压配电系统，以提高功率因数，降低线路损耗，改善电压质量。

1.2 0.45系列自愈式低电压并联电容器，适用于标准电压为380V，但电压波动大，或电压偏高的低压配电系统，尤其适宜石油、水泥、冶金等行业，以提高功率因数，减少线损，改善电压质量。

贰，BSMJ-0.4-20-3电容器型号含义B S MJ-0.4-20-3相数额定容量20(KVAR)额定电压（KV）400V介质代号（金属化聚丙烯薄膜）S为石蜡）叁，BSMJ-0.4-20-3电容器技术参数表符合标准：GB12747-97，IEC60831-01符合标准：GB12747-2004型号BSMJ-0.4-20-3制造商上海昌日电子科技有限公司额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；BSMJ并联电容单元为矩形、椭圆形或圆柱形金属外壳器外形主要作用用于电网提高功率因数，减少无功损耗改善电压质量。

043
BSMJ 自愈式低压并联电容器
□ 体积小：重量轻，由于使用金属化聚丙烯膜新材料作为介质，体积，重量仅为老产品的1/4或1/5□ 损耗低：实际值低于0.10%，所以电容器自身能耗很低，发热小，温升低，工作寿命长，节能 效果更佳;
□ 优良的自愈性能：过电压所造成介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高;□ 安全性：内装自放电电阻和保险装置。

内装放电电阻能使电容器上所带的电能自动泄放掉； 当电容器发生故障时，保险装置能及时断开电源，避免故障的进一步发展，确保使用安全。

;自愈式低电压并联电容器，主要用于低压电网提高功率因数，减少无功损耗，改善电压质量。

产品符合：GB/T12747.1 IEC60831-1标准。

产品概述
选型指南
特点
主要技术参数
044
外形尺寸：（长×宽×高）mm ）
165×56×H +30
图
F1
外形尺寸：（长×宽×高）mm ）
162
×87×H +30
图F2
外形及安装尺寸
外形尺寸：（长×宽×高）mm ）
182×97×H +30
图
F3
BSMJ 自愈式低压并联电容器产品规格
045
046。

BSMJ-0.45-5-3电容器BSMJ-0.45-5-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联",还有M代表"储能",C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.45:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV以上的电容器属于高压电容器.5代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN）壹，BSMJ-0.45-5-3电容器适用范围1.1 0.4 系列自愈式低电压并联电容器，适用于标准电压为380V 的低压配电系统，以提高功率因数，降低线路损耗，改善电压质量。

1.2 0.45 系列自愈式低电压并联电容器，适用于标准电压为380V，但电压波动大，或电压偏高的低压配电系统，尤其适宜石油、水泥、冶金等行业，以提高功率因数，减少线损，改善电压质量。

贰，BSMJ-0.45-5-3电容器型号含义B S MJ-0.45-5-3相数额定容量5(KVAR)额定电压（KV）450V介质代号（金属化聚丙烯薄膜）浸渍剂代号（S为石蜡）系列代号（并联电容器）叁，BSMJ-0.45-5-3电容器技术参数表符合标准：GB12747-97，IEC60831-01符合标准：GB12747-2004型号BSMJ-0.45-5-3制造商上海昌日电子科技有限公司额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；BSMJ并联电容器外形单元为矩形、椭圆形或圆柱形金属外壳主要作用用于电网提高功率因数，减少无功损耗改善电压质量。

BSMJ-0.4-12-3电容器BSMJ-0.4-12-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联",还有M代表"储能",C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.4:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV 以上的电容器属于高压电容器.12代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN)壹，BSMJ-0.4-12-3电容器适用范围1.1 0.4系列自愈式低电压并联电容器，适用于标准电压为380V 的低压配电系统，以提高功率因数，降低线路损耗，改善电压质量。

1.2 0.45系列自愈式低电压并联电容器，适用于标准电压为380V，但电压波动大，或电压偏高的低压配电系统，尤其适宜石油、水泥、冶金等行业，以提高功率因数，减少线损，改善电压质量。

贰，BSMJ-0.4-12-3电容器型号含义BSMJ-0.4-12-3相数额定容量12(KVAR)额定电压（KV）400V介质代号（金属化聚丙烯薄膜）浸渍剂代号（S为石蜡）系列代号（并联电容器）叁，BSMJ-0.4-12-3电容器技术参数表符合标准：GB12747-97，IEC60831-01符合标准：GB12747-2004型号BSMJ-0.4-12-3制造商上海昌日电子科技有限公司额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；BSMJ并联电容单元为矩形、椭圆形或圆柱形金属外壳器外形主要作用用于电网提高功率因数，减少无功损耗改善电压质量。

BSMJ型自愈式低电压并联电容器执行标准：GB12747—91；IEC831—1988我公司采用全套国外（意大利、日本等国）先进的生产和检测设备以及独特的工艺技术，使用优质的聚丙烯锌、铝复合边缘加厚金属化薄膜作介质生产的BSMJ型自愈式低电压并联电容器，具有优良的自愈性能、耐涌流、耐过压的特点。

广泛地应用于低电压电力网络，以提高功率因数，减少无功损耗改善电压质量，主要应用于集中补偿电容柜中，能够适应国内电网波动大的外部环境。

该产品严格按照国家标准GB12747—91和IEC831—1988进行生产。

一、特征用途：1.该产品运行中的过电压造成介质的局部击穿能够迅速自愈，恢复正常工作，电容量损失小，可靠性高，使寿命大为提高。

内置自放电电阻和过压保险装置，当电容器脱离电网后能自动在段时间内释放剩余电压，当电容器出现故障时，过压保险装置将会断开电源，防止壳体爆裂，杜绝事故的扩大，确保使用的安全。

选用优质柔性浸渍材料，在运行中升温时不会泄漏，密封性较好，避免造成环境的污染。

由于选用了优质的锌、铝复合介质材料以及特殊的制造工艺，使电容器的体积便小，重量下降，每千乏重量仅为0.16Kg左右，而且电容器的抗浪涌能力大大提高，可达200In。

2.内置放电电阻和过压保险装置。

当电容器脱离电网后能自动在规定的时间内释放电压至50V以下；当电容器出现故障时过压保险装置将自动切断电源，防止壳体破裂，确保使用安全。

二、安全运行：1.电容器的安装场所应满足使用环境的要求，并且避免阳光直射、振动，无腐蚀性气体，无金属粉末及尘埃。

电容器集中安装时，应保证相互间隙及与周边间隙＞40mm，且保证通风良好，以利散热。

2.电容器投网运行时应考虑由于各种原因引起的过电压和涌流，对电容器的影响，且投网运行前残留电压不应超过额定电压的8%。

三、主要技术指标：使用环境：温度类别：－25℃/B，海拔高度2000米以下。

额定电压（Un）：0.25KV，0.4KV、0.45KV、0.525KV容量偏差：0～＋10％（额定电压，50Hz）损耗角正切值：tgδ≤20×10-4（50Hz）（10S）耐电压：端子间1.75 Un（10S），端子与外壳3.0KVAC最高允许过电压：110％ Un以下最高允许过电流：130％ In 以下放电特性：外界电压断开后，电容器端子间剩余电压在3分钟内降至50V以下。
