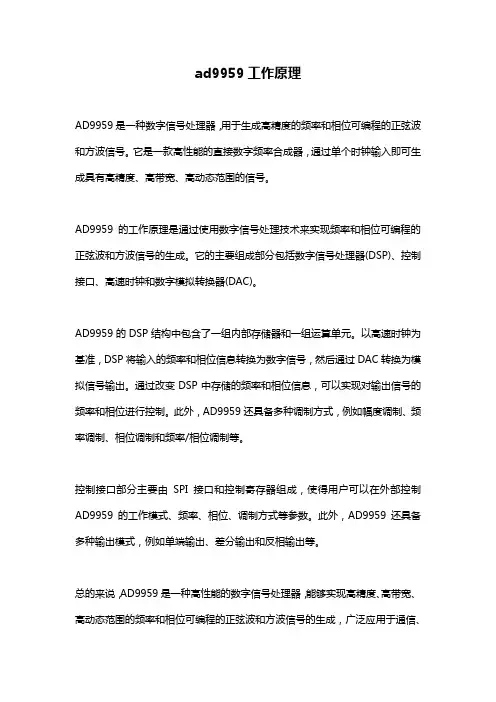

ad9959工作原理
AD9959是一种数字信号处理器，用于生成高精度的频率和相位可编程的正弦波和方波信号。
它是一款高性能的直接数字频率合成器，通过单个时钟输入即可生成具有高精度、高带宽、高动态范围的信号。
AD9959 的工作原理是通过使用数字信号处理技术来实现频率和相位可编程的正弦波和方波信号的生成。
它的主要组成部分包括数字信号处理器(DSP)、控制接口、高速时钟和数字模拟转换器(DAC)。
AD9959的DSP结构中包含了一组内部存储器和一组运算单元。
以高速时钟为基准，DSP将输入的频率和相位信息转换为数字信号，然后通过DAC转换为模拟信号输出。
通过改变DSP中存储的频率和相位信息，可以实现对输出信号的频率和相位进行控制。
此外，AD9959还具备多种调制方式，例如幅度调制、频率调制、相位调制和频率/相位调制等。
控制接口部分主要由SPI接口和控制寄存器组成，使得用户可以在外部控制AD9959的工作模式、频率、相位、调制方式等参数。
此外，AD9959还具备多种输出模式，例如单端输出、差分输出和反相输出等。
总的来说，AD9959是一种高性能的数字信号处理器，能够实现高精度、高带宽、高动态范围的频率和相位可编程的正弦波和方波信号的生成，广泛应用于通信、
医疗、测量、雷达、太空等领域。

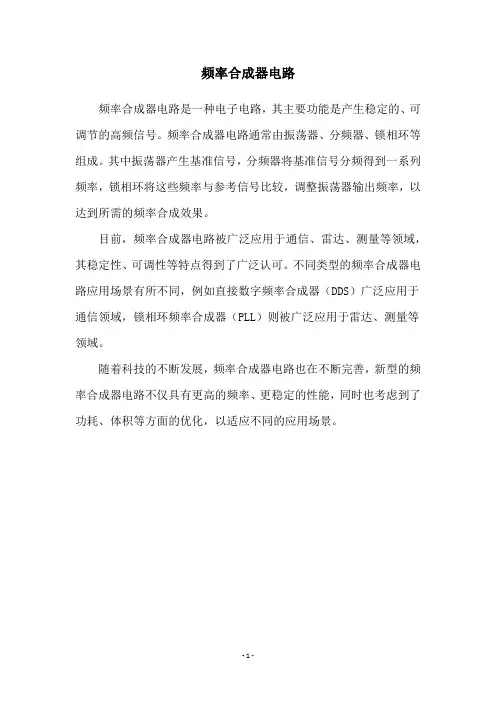

频率合成器电路
频率合成器电路是一种电子电路，其主要功能是产生稳定的、可调节的高频信号。
频率合成器电路通常由振荡器、分频器、锁相环等组成。
其中振荡器产生基准信号，分频器将基准信号分频得到一系列频率，锁相环将这些频率与参考信号比较，调整振荡器输出频率，以达到所需的频率合成效果。
目前，频率合成器电路被广泛应用于通信、雷达、测量等领域，其稳定性、可调性等特点得到了广泛认可。
不同类型的频率合成器电路应用场景有所不同，例如直接数字频率合成器（DDS）广泛应用于通信领域，锁相环频率合成器（PLL）则被广泛应用于雷达、测量等领域。
随着科技的不断发展，频率合成器电路也在不断完善，新型的频率合成器电路不仅具有更高的频率、更稳定的性能，同时也考虑到了功耗、体积等方面的优化，以适应不同的应用场景。
- 1 -。
频率合成的原理及应用视频1. 引言频率合成是一种将多个不同频率的信号进行合成，生成新的复合频率信号的技术。
通过频率合成，我们可以生成各种各样的音频信号，用于音乐制作、音频合成、声音合成等领域。
频率合成技术的发展使得音乐产生了革命性的变化，创造了更加多样化的音乐作品。
这个视频将会介绍频率合成的原理及其在实际应用中的一些例子。
2. 频率合成的原理频率合成的原理基于振荡器和混频器的组合。
频率合成器可以根据一组输入频率和幅度信息，输出所需的特定频率的复合信号。
频率合成主要依赖于两个核心组件：•振荡器：振荡器是一种电子设备，可以产生特定频率的周期性信号。
它们可以是简单的正弦波振荡器，也可以是复杂的波形合成器。
振荡器通常由振荡电路或晶体管实现。
•混频器：混频器是一种电子设备，可以将两个或多个不同频率的信号混合在一起。
混频器可以通过调整不同频率信号之间的相对幅度，生成新的复合频率信号。
频率合成的过程大致可以分为以下几步：1.输入待合成的频率信息和幅度信息。
2.使用振荡器生成具有特定频率的信号。
3.使用混频器将多个不同频率的信号混合在一起。
4.输出生成的复合频率信号。
3. 频率合成的应用频率合成技术在许多领域中得到广泛应用，以下是一些常见的应用示例：3.1 音乐合成频率合成技术在音乐制作中扮演重要角色。
通过合成器、调音台和效果器等设备，音乐制作人可以合成各种音乐乐器的声音，如钢琴、吉他、风琴等。
频率合成使得音乐制作人可以创造出各种奇特的音乐效果，为音乐作品增添独特的风格和魅力。
3.2 语音合成频率合成技术在语音合成中也得到广泛应用。
语音合成系统可以将文本或符号转化为声音信号。
通过合成器和音频处理算法，语音合成系统可以产生具有自然听感的合成语音。
这种技术被广泛应用于语音助手、导航系统、自动电话系统等各种语音交互应用中。
3.3 音频特效频率合成技术还可以用于音频特效的生成。
通过合成器和音频效果器，音频工程师可以产生各种特殊的音频效果，如回声、混响、声相位扭曲等。
频率合成的原理及应用1. 引言频率合成是指通过将多个频率的信号按照一定的方法合成成新的频率信号。
频率合成技术在通信、音乐合成、电子制作等领域有着广泛的应用。
本文将介绍频率合成的原理及其在不同领域的应用。
2. 频率合成的原理频率合成的原理是通过组合多个基础频率的正弦波，按照一定的振幅、相位和时间长度的比例进行叠加，从而得到新的频率信号。
2.1 基础频率基础频率是频率合成中最小的频率单位，可以选择任意合适的频率作为基础频率。
常用的基础频率包括正弦波、方波、锯齿波等。
2.2 振幅、相位和时间长度频率合成中每个基础频率的振幅、相位和时间长度都可以自由设定，以实现不同的合成效果。
通过调整振幅可以控制合成信号的音量，通过调整相位可以改变信号的起始相位，通过调整时间长度可以改变合成信号的持续时间。
2.3 叠加原理频率合成中的叠加原理是基于线性叠加原理，即将多个信号按照一定的比例进行叠加，得到新的合成信号。
叠加过程中，各个信号之间可以存在不同的相位差，通过调整相位差可以实现音色的变化。
3. 频率合成的应用3.1 通信领域在通信领域，频率合成常用于无线电调制解调器、频率分割多址访问等设备中。
通过合成不同频率的载波信号，可以实现不同频道之间的切换和传输。
3.2 音乐合成在音乐合成领域，频率合成被广泛应用于电子合成器和音乐制作软件中。
通过合成多个基础频率的正弦波，可以创建出各种不同的音色和音效。
3.3 电子制作在电子制作中，频率合成常用于生成各种音效和信号波形。
通过合成不同频率、振幅和相位的信号，可以实现闹钟、音乐播放器等电子产品的功能需求。
3.4 频率合成器频率合成器是一种常见的电子设备，可以通过合成多个频率信号来生成所需的频率。
频率合成器在频率测量、信号发生器、频谱分析仪等设备中得到广泛应用。
4. 总结频率合成是一种通过组合多个基础频率的正弦波，按照一定的振幅、相位和时间长度的比例进行叠加的技术。
频率合成在通信、音乐合成、电子制作等领域有着广泛的应用。
频率综合器的结构引言频率综合器是一种电子器件，用于将一个或多个输入信号的频率按照一定的规律合成为一个输出信号的器件。
频率综合器在通信系统、无线电设备、音频设备等领域中具有广泛的应用。
本文将介绍频率综合器的结构及其工作原理。
一、频率综合器的基本原理频率综合器的基本原理是利用相位锁定环（Phase-Locked Loop，简称PLL）来实现输入信号频率的合成。
PLL由相位比较器、低通滤波器、可变频率振荡器和分频器组成。
其工作原理如下： 1. 输入信号与可变频率振荡器产生的信号经相位比较器进行相位对比。
2. 相位比较器的输出经低通滤波器进行滤波，得到控制电压。
3. 控制电压作用于可变频率振荡器，使其输出信号的频率与输入信号的频率相同或相差一个整数倍。
4. 分频器将可变频率振荡器的输出信号进行分频，得到所需的输出频率。
二、频率综合器的结构频率综合器的结构可以分为三个部分：输入模块、PLL模块和输出模块。
2.1 输入模块输入模块用于接收外部的输入信号作为合成频率的参考信号。
输入模块通常包括滤波器、放大器和相位锁定环。
滤波器用于消除输入信号中的干扰，放大器用于增加信号强度，相位锁定环用于提供输入信号与合成信号之间的相位对比。
2.2 PLL模块PLL模块是频率综合器的核心部分，主要由相位比较器、低通滤波器、可变频率振荡器和分频器构成。
2.2.1 相位比较器相位比较器用于比较输入信号的相位与可变频率振荡器输出信号的相位差，产生控制电压。
2.2.2 低通滤波器低通滤波器对相位比较器的输出信号进行滤波，去除高频噪声，得到平滑的控制电压。
2.2.3 可变频率振荡器可变频率振荡器根据控制电压的调节，改变输出信号的频率，以实现输入信号频率的合成。
2.2.4 分频器分频器将可变频率振荡器的输出信号进行分频，得到所需的输出频率。
2.3 输出模块输出模块用于将频率综合器合成的输出信号输出到外部电路。
输出模块通常包括滤波器和放大器，滤波器用于去除合成信号中的高频噪声，放大器用于增加输出信号的幅度。
1.1 频率合成技术频率源作为通信系统中的重要组成部分，在通信系统中起到关键的作用，随着现代通信技术向着高速率、高频率的方向发展，要求频率综合器向着高频率、超宽带、小步进、快速跳频、低杂散、低相位噪声的方向发展错误！未找到引用源。
得益于电子器件和微电子技术的发展，频率合成技术也得到了突破性的发展。
尤其是数字频率合成技术的出现，大大促进了小步进、捷变频频率合成器的发展错误！未找到引用源。
错误！未找到引用源。
1.1.1 数字直接频率合成技术数字频率合成器（DDS ）的组成主要有波形存储器 、相位累加器、低通滤波器、D/A 转换器等错误！未找到引用源。
图 错误！文档中没有指定样式的文字。
.1为其原理框图。
图 错误！文档中没有指定样式的文字。
.1 DDS 原理框图DDS 的工作为相位累加器在外部时钟的控制下对频率控制字进行线性累加，累加后得到相位码，作为正弦查找表的地址，通过查找表方式得到对应的正弦波的幅度码，在经过D/A 转换得到相应的阶梯波，最后经过低通滤波器得到平滑的正弦波错误！未找到引用源。
下面将分析DDS 输出频率与频率控制字的关系。
为了简化分析过程，假设输出信号为初始相位为0，幅度为1，那么输出正弦波可以表示为：(t)cos t cos2s ft ωπ== （2.11）其中f 为信号频率，从式中可知DDS 输出信号的瞬时相位是时间的函数，其就是利用这种联系实现所需要频率。
将f 表示为：22f t ωϕππ∆==∆ （2.12）其中ϕ为采样间隔t 时间内的相位增量， 22n K πϕ⋅∆=（2.13） n 为采样位数，采样周期1/c t f ∆=，可得：22c c n f K f f ϕπ∆⋅== （2.14）所以通过频率控制字K 即可实现对输出频率的控制，频率分辨率由采样位数n 决定错误！未找到引用源。
从上面的分析可知，DDS 作为频率合成器具有频率分辨率高、频率切换时间短等显著特点，但是也存很多不可避免的缺陷，如输出频率低、输出杂散较多等。
频率合成器原理
频率合成器是一种将一个高稳定度和高精度的标准频率信号（经过加减乘除四则运算），产生同样高稳定度和高精度的大量离散频率的技术。
基于频率合成原理所组成的设备或仪器称为频率合成器。
频率合成器的工作原理主要基于锁相环（PLL）技术。
PLL是一种用于锁定
相位的环路，其控制量是信号的频率和相位。
它利用外部输入的参考信号控制环路内部振荡信号的频率和相位，实现输出信号频率对输入信号频率的自动跟踪，最终呈现出动态平衡。
PLL频率合成器的工作原理如下：
1. 参考信号输入：将参考信号（例如晶振产生的稳定信号）输入PLL电路
中的相位检测器（PD）中。
2. 相位比较：将参考信号与频率可调的参考分频器输出的信号进行相位比较。
相位比较器会将两个信号的相位差转化为一个宽度与相位差成正比的脉冲信号。
3. 滤波器：将相位比较器输出的脉冲信号通过一个低通滤波器进行滤波，得到一个直流电压作为控制电压。
4. 控制电压输出：将滤波后的直流电压作为控制电压输入到压控振荡器（VCO）中，控制VCO的频率输出。
5. 输出信号调节：将VCO的输出信号经过分频器分频后得到所需的输出频率。
以上内容仅供参考，建议查阅关于频率合成器的书籍或咨询专业人士获取更准确的信息。
数字频率合成器原理
数字频率合成器（DigitalFrequencySynthesizer）是一种电子设备，用于产生高精度和可调节的频率信号。
其原理基于数字信号处理技术和参考时钟信号。
数字频率合成器的工作原理如下：
1.参考时钟：数字频率合成器首先接收一个高精度稳定的参考时钟信号，通常是一个晶体振荡器提供的恒定频率信号。
这个参考时钟作为系统的时基。
2.相位积累器：参考时钟信号经过相位积累器，对其相位进行连续的积累。
相位积累器根据所需输出频率的要求，按照一定的步进值或相位增量来累加相位。
每个时钟周期，相位积累器的相位都会根据步进值逐渐增加，并形成一个随时间线性增长的相位。
3.相位加法器：相位积累器的输出与一个可编程的相位加法器进行相位叠加。
该相位加法器接收用户输入的频率控制字（FrequencyControlWord），用于设定所需频率的分辨率和范围。
在每个时钟周期中，相位加法器将相位积累器的输出相位与频率控制字相加，得到一个新的相位。
4.数字到模拟转换器（DAC）：经过相位加法器得到的新相位被输
入到数字到模拟转换器中，将其转换为连续的模拟信号。
这个模拟信号的频率由相位积累器的输出相位和频率控制字来决定。
5.滤波器：通过一个低通滤波器对模拟信号进行滤波，去除高频噪声，得到所需频率信号的纯净输出。
滤波后的信号即为数字频率合成器的输出信号。
由于数字频率合成器采用数字信号处理技术，可以精确控制输出频率，并具有较低的抖动和相位噪声。
它在电子通信、射频信号生成、音频合成等领域有广泛应用。

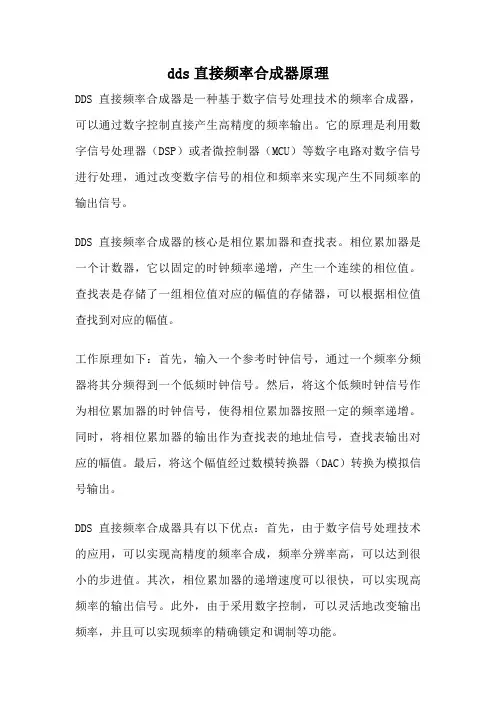

dds直接频率合成器原理DDS直接频率合成器是一种基于数字信号处理技术的频率合成器，可以通过数字控制直接产生高精度的频率输出。
它的原理是利用数字信号处理器（DSP）或者微控制器（MCU）等数字电路对数字信号进行处理，通过改变数字信号的相位和频率来实现产生不同频率的输出信号。
DDS直接频率合成器的核心是相位累加器和查找表。
相位累加器是一个计数器，它以固定的时钟频率递增，产生一个连续的相位值。
查找表是存储了一组相位值对应的幅值的存储器，可以根据相位值查找到对应的幅值。
工作原理如下：首先，输入一个参考时钟信号，通过一个频率分频器将其分频得到一个低频时钟信号。
然后，将这个低频时钟信号作为相位累加器的时钟信号，使得相位累加器按照一定的频率递增。
同时，将相位累加器的输出作为查找表的地址信号，查找表输出对应的幅值。
最后，将这个幅值经过数模转换器（DAC）转换为模拟信号输出。
DDS直接频率合成器具有以下优点：首先，由于数字信号处理技术的应用，可以实现高精度的频率合成，频率分辨率高，可以达到很小的步进值。
其次，相位累加器的递增速度可以很快，可以实现高频率的输出信号。
此外，由于采用数字控制，可以灵活地改变输出频率，并且可以实现频率的精确锁定和调制等功能。
DDS直接频率合成器在很多领域得到了广泛应用。
在通信领域，它可以用于数字调制、解调和频率转换等应用中。
在测试与测量领域，它可以用于频率标准和信号发生器等设备中。
在医疗仪器、声音合成等领域，它也有着重要的应用。
然而，DDS直接频率合成器也存在一些问题。
首先，由于相位累加器的递增速度较快，会导致较高的时钟频率要求，增加了电路设计的复杂度。
此外，由于相位累加器的递增是离散的，会导致输出信号中出现离散谐波，需要通过滤波器进行抑制。
此外，由于数字信号处理的复杂性，需要较高的计算能力和存储器容量，增加了系统成本。
DDS直接频率合成器是一种基于数字信号处理技术的频率合成器，通过相位累加器和查找表实现对输出频率的控制。
