负环管片及反力架拆除安全技术交底

(津建安表22) 天津市建设工程施工现场安全质量保证资料
盾构负环拆除施工技术交底
施工企业：中铁三局集团有限公司No：
四、反力架拆除方法
（1）气割尽量不损伤反力架，先气割北侧的，再是中间的，注意气割前,用钢丝绳固定住垫铁；（2)气割斜支撑与地板预埋铁焊缝，焊缝从西向东割，待焊缝留到4～5cm时，降低气割速度；（4）在上端横梁上焊上吊耳，用10t吊链拉上斜撑，气割斜撑与反力架间焊缝，
（5）尽量不损伤反力架；
（6）垫铁拆除后，反力架已经卸力，开始拆除负环。

（7)负环拆除后,拆除斜撑，斜撑与各垫铁运至指定地点；
（8）整体吊起反力架；
五、管片拆除施工工序
管片拆除施工工序如下图所示：
管片拆除工艺流程图
注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。

XX地铁X号线项目施工技术交底书交底项目：负环管片安装和拆除技术交底交底：复核：审核：中铁XX（集团） XX地铁X号线X标项目部二〇XX年X月XX日负环安装和拆除技术交底一、工程概况1．工程简介本工程为盾构施工负环安装和拆除工程，盾构从汽车北站始发，共拼装7环负环，待盾构掘进至80环左右即可拆除负环。

管片是在盾尾内拼装，所以不可避免的受到盾构机姿态的约制。

管片平面尽量垂直于盾构机轴线，让盾构机的推进油缸能垂直地推在管片上，这样使管片受力均匀，掘进时不会产生管片破损。

同时也要兼顾管片与盾尾之间的间隙，避免盾构机与管片发生碰撞而破损管片。

负环均采用通用环，负环拆除采用小门吊配合人工进行作业。

二、结构形式根据盾构井结构尺寸及盾构机主机长度综合考虑采用7环负环管片，其中0环插入结构内600mm。

负环管片拼装由管片拼装机在盾尾内按顺序拼装成型，环向连接螺栓连接固定后用油缸推至反力架连接纵向螺栓。

三、施工工艺流程图四、负环管片拼装1、拼装负7环负环管片盾构刀盘至内衬墙为破除洞门预留1米，管片拼装机到反力架距离现场为4.8米，每环管片1.5米，可以安装负9、负8环、负7环管片。

⑴、安装管片定位圆钢因盾尾内径与管片外径之间有3厘米间隙，在拼装负环管片时，需要在盾尾下部盾壳内避开千斤顶撑靴位置焊接1.5米长的φ30圆钢4根，沿盾构方向放置，尾部靠在盾尾刷附近。

圆钢靠近撑靴处与盾壳点焊2个点，以方便负环管片安装完成后将其移除。

⑵、拼装落底块A2负7环管片封顶块K在12点钟方向，落底块中线与隧道铅垂中线重合。

负7环负环砼管片测量定位时，管片的后端面应与线路中线垂直，在管片安装机位置定出隧道中线，落底块A2中线螺母与之对应，确保后期管片安装角度符合设计要求。

⑶、拼装标准块A1、A3A1在盾尾左侧，A3在盾尾右侧。

每安装一块管片，立即将管片环向连接螺栓插入连接孔，并戴上螺帽用电动扳手紧固。

管片安装到位后，应及时伸出相应位置的推进千斤顶撑靴固定管片，防止管片倾覆，然后方可移开管片安装机。

中建隧道建设有限公司安全技术交底1、工程概况和施工参数本区间左线起讫里程ZDK5+588.469~ZDK7+908.090，长2319.621m；右线起讫里程YDK5+588.469~YDK7+908.090，长2319.621m。

采用土压平衡盾构法施工，管片外径6m、内径5.4m、宽1.5m。

2、工程数量本次交底范围为区间左线负环拆除，计量方式按照合同约定包含在盾构掘进综合单价中，按实际完成拆除环数计量。

3、工序及工艺首先拆除反力架，边割除连接部分边拆除，而后进行负环管片的拆除。

本工程的负环管片拼装采用的是错缝拼装，每环相同位置的管片编号不尽相同，其拆除负环的主要顺序是从上至下，以隧道中心线为轴对称拆除；同时，出于安全的考虑，采用“阶梯式拆除”方式，即先拆除-7环的上半部4块管片，再拆除-5环的上半部3块管片，再拆除-4环管片上半部分2块管片；回过头再拆除-6环下部管片对称的2块管片，以此类推进行拆除。

区间负环管片排版图3.1 反力架的拆除（1）本次反力架拆除采取分体拆除，即在工作井分块拆卸吊至地面。

（2）反力架拆除顺序：拆卸反力架横撑及斜角撑螺栓→起吊顶部横梁→分别拆卸斜撑及立柱下部连接螺栓→起吊反力架立柱及斜撑切割下部立柱与预埋件焊接→起吊下部横梁。

3.2负环管片的拆除拆除加固负环的钢丝绳及木楔块→凿通管片吊装螺拴孔(手孔)→在管片螺拴孔(手孔)中穿钢丝绳→将钢丝绳挂在手动葫芦上→拆除管片连接螺栓→管片用龙门吊或汽车吊吊出。

负环拆除施工准备人员安全教育及交底打开负环管片吊装孔在管片吊装孔穿入钢丝绳并固定拉紧松动管片螺栓缓慢拆卸管片吊运负环管片至地面负环管片拆除施工流程（1）顶部管片的拆除首先需将专用吊具穿过已打穿的管片注浆孔，紧固螺帽；而后通过安装有卸扣的钢丝绳与吊钩相连，同时在水平方向上利用钢丝与安装在中板的葫芦相连。

具体情况分为以下几种：①封顶块位于环的顶部，吊装图如图所示：封顶块位于顶部的管片拆除示意图采用公称直径为36mm、一端带有绳扣的钢丝绳作为吊具，具体方法是：首先将钢丝绳没有绳扣的一端，从其中一块管片的外部伸入注浆口，再从另一管片的注浆孔由内向外穿出并安装钢丝绳卡头，其安装示意图如下图所示：钢丝绳卡关安装图准备起吊时，应使与葫芦相连的钢丝绳及与吊钩的钢丝绳收紧，再将管片螺栓拆下。

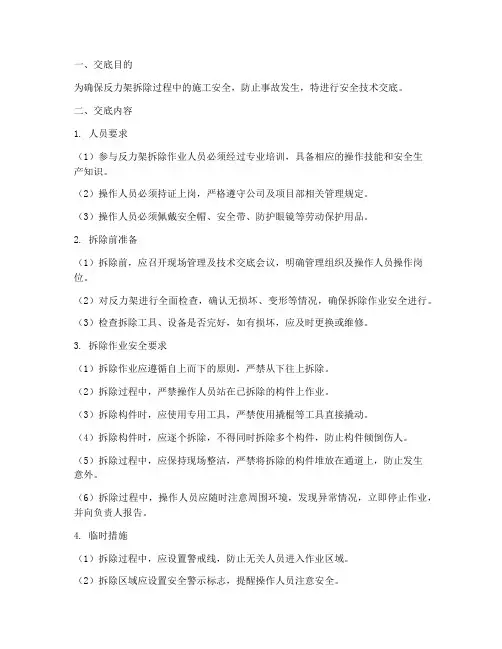

一、交底目的为确保反力架拆除过程中的施工安全，防止事故发生，特进行安全技术交底。

二、交底内容1. 人员要求（1）参与反力架拆除作业人员必须经过专业培训，具备相应的操作技能和安全生产知识。

（2）操作人员必须持证上岗，严格遵守公司及项目部相关管理规定。

（3）操作人员必须佩戴安全帽、安全带、防护眼镜等劳动保护用品。

2. 拆除前准备（1）拆除前，应召开现场管理及技术交底会议，明确管理组织及操作人员操作岗位。

（2）对反力架进行全面检查，确认无损坏、变形等情况，确保拆除作业安全进行。

（3）检查拆除工具、设备是否完好，如有损坏，应及时更换或维修。

3. 拆除作业安全要求（1）拆除作业应遵循自上而下的原则，严禁从下往上拆除。

（2）拆除过程中，严禁操作人员站在已拆除的构件上作业。

（3）拆除构件时，应使用专用工具，严禁使用撬棍等工具直接撬动。

（4）拆除构件时，应逐个拆除，不得同时拆除多个构件，防止构件倾倒伤人。

（5）拆除过程中，应保持现场整洁，严禁将拆除的构件堆放在通道上，防止发生意外。

（6）拆除过程中，操作人员应随时注意周围环境，发现异常情况，立即停止作业，并向负责人报告。

4. 临时措施（1）拆除过程中，应设置警戒线，防止无关人员进入作业区域。

（2）拆除区域应设置安全警示标志，提醒操作人员注意安全。

（3）拆除过程中，应有专人负责监护，确保作业安全。

5. 拆除后的处理（1）拆除完成后，应对现场进行全面清理，确保无残留构件。

（2）拆除的构件应按照规定进行分类存放，不得随意堆放。

（3）拆除后的反力架应进行检查，确认无安全隐患后，方可进行下一道工序。

三、注意事项1. 拆除作业前，操作人员应充分了解拆除方案，确保作业安全。

2. 拆除过程中，操作人员应严格遵守操作规程，不得擅自更改作业方案。

3. 拆除作业过程中，如遇恶劣天气，应立即停止作业，确保人员安全。

4. 拆除作业完成后，应对作业现场进行全面检查，确保无安全隐患。

四、培训考核1. 操作人员应参加安全技术交底培训，掌握反力架拆除安全技术要求。

工程施工安全技术交底工程名称分部（分项）工程及工程名称交底时间交底人：编号：交底内容：负环管片及反力架拆除安全技术交底一、拆除条件：盾构机掘进完成90环，并将洞口0-10的拉紧装置完成后，安排反力架和负环管片的拆除工作。

二、拆除准备：1、选用熟悉该项工作的人员进行施工，生手绝对不能参与施工。

2、拆除反力架以前，应将始发井口范围内的运输轨道、水管、高压电缆拆除，同时，在反力架上支持模板的脚手架需要重新固定。

3、准备好气割设备，电焊设备，空压机，手拉葫芦、千斤顶、起吊绳、5T卸扣等工具。

4、龙门吊一台。

5、劳动力准备充分。

三、拆除步骤1、反力架拆除1）反力架拆除前先拆除其与负环间的螺栓。

2）拆除过程中，首先用钢丝绳固定反力架的侧向支撑，然后割除，用手拉葫芦将其放至隧道地面；其次，用手拉葫芦固定侧面的斜向支撑，然后进行割除，割除完毕后，同样的方法放置隧道地面；再次，顶在反力架上部的横向支撑，要逐步个用钢丝绳固定，然后割除，直接吊至地面。

3）在拆除完负环以后依次将反力架、侧面横向支撑、斜向支撑吊至地面。

4）反力架拆除时要从上到下依次拆除。

2、负环管片拆除1）在拆除负环管片之前，先固定反力架，然后割除反力架后侧的斜向支撑、水平支撑，拆除负环和基准环之间的纵向螺栓，并将反力架向后移动，使反力架和管片分离。

2）拆除管片时应按照-7到-1的顺序拆除，要先拆上三块，将上三块全部拆除完毕后，然后再拆除下三块。

3）管片起吊采用半环吊装的方式，吊上地面后翻转后水平放置然后拆除纵向螺栓。

拆除时应先拆除B块与A块的环向螺栓和2环（如-7与-6）之间的横向螺栓，使用冲击钻将负环管片的B1和B2（A1和A3）块的吊装孔打穿，从该孔穿入短螺栓，用螺帽将螺栓固定在管片内侧，另外一头在管片外弧面连接带孔钢板，再用卸扣将钢丝绳和钢板另外一孔连接，然后用龙门吊吊住钢丝绳的另一端，拉紧钢丝绳，将其吊至地面。

四、安全注意事项：1、认真学习《负环管片及反力架拆除技术交底》，严格按施工方案施工。

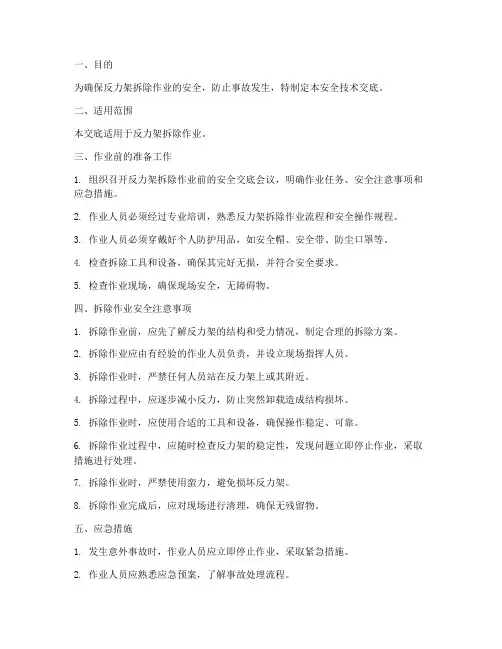

一、目的为确保反力架拆除作业的安全，防止事故发生，特制定本安全技术交底。

二、适用范围本交底适用于反力架拆除作业。

三、作业前的准备工作1. 组织召开反力架拆除作业前的安全交底会议，明确作业任务、安全注意事项和应急措施。

2. 作业人员必须经过专业培训，熟悉反力架拆除作业流程和安全操作规程。

3. 作业人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

4. 检查拆除工具和设备，确保其完好无损，并符合安全要求。

5. 检查作业现场，确保现场安全，无障碍物。

四、拆除作业安全注意事项1. 拆除作业前，应先了解反力架的结构和受力情况，制定合理的拆除方案。

2. 拆除作业应由有经验的作业人员负责，并设立现场指挥人员。

3. 拆除作业时，严禁任何人员站在反力架上或其附近。

4. 拆除过程中，应逐步减小反力，防止突然卸载造成结构损坏。

5. 拆除作业时，应使用合适的工具和设备，确保操作稳定、可靠。

6. 拆除作业过程中，应随时检查反力架的稳定性，发现问题立即停止作业，采取措施进行处理。

7. 拆除作业时，严禁使用蛮力，避免损坏反力架。

8. 拆除作业完成后，应对现场进行清理，确保无残留物。

五、应急措施1. 发生意外事故时，作业人员应立即停止作业，采取紧急措施。

2. 作业人员应熟悉应急预案，了解事故处理流程。

3. 现场指挥人员应立即组织人员进行救援，并向上级报告事故情况。

4. 事故发生后，应及时对事故原因进行调查，分析原因，采取措施防止类似事故再次发生。

六、总结本安全技术交底旨在提高反力架拆除作业的安全意识，确保作业人员的人身安全和设备安全。

请各相关部门和作业人员认真执行，共同做好反力架拆除作业的安全管理工作。

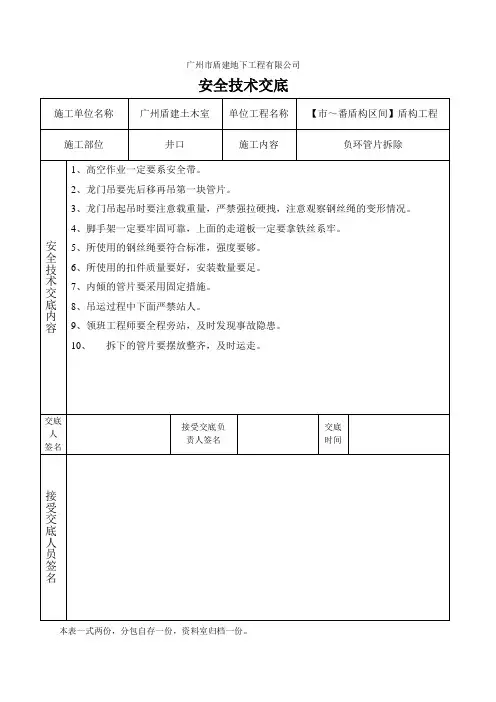

最新整理车站负环管片拆除安全技术交底施工单位：工程名称分部分项工程右线车站负环管片拆除工种交底内容：1、 1、进入施工现场必须正确佩戴安全劳动防护用品；2、 2、严禁酒后上岗作业；3、反力架拆除应先割除支撑，再拆除反力架台；4、高处作业必须戴好安全帽、系安全带、穿防滑鞋、衣着灵便，工具应随手放人工具袋，不得随意乱置或向下丢弃；5、每块拆除前，安装好起吊机具（包括滑轮、吊装螺栓等）后，必须现场负责人确认各部位连接牢固、满足起吊拆除要求后，方可进行起吊拆除；6、管片应先上后下逐一拆除，管片拆除时，先用两台卷扬机通过钢丝绳吊好管片，吊稳后，拆掉该块管片所有的连接螺栓，启动一台卷扬机缓慢匀速的将管片吊起，另一台卷扬机拉紧管片，防止产生大的摆动，损坏洞内物品和管线；7、施工作业场所所有可能坠落的物件，应一律先行撤除或加以固定；8、卷扬机吊管片时，有专人指挥，要有人在洞内进行防护，严禁人员、车辆通行，人员严禁从吊物下方通过，卷扬机钢丝绳跟管片刚拉紧吃力后，所有人员躲在钢丝绳断裂不会弹到人的安全位置；9、管片作业中所用的物料，均应堆放平稳，不妨碍通行和装卸，拆卸下的管片及时安排电瓶车运走；10、现场所使用的乙炔瓶要有回火装置，两瓶间距不少于5米，氧气瓶、乙炔瓶严禁放在吊物下方，以防吊物砸上发生爆炸；11、拆除时对重要管线进行防护；12、卷扬机操作要有专人负责操作，工作停在作业时，应拉闸断电；13、严禁违章指挥、违章作业，在作业中如发现有安全隐患时，必须及时解决，危及人身安全时，必须立即停止作业。

14、使用电瓶车拉管片时，所有人员站在安全距离进行指挥和操作，以防钢丝绳断裂伤人。

交底人签字：旁站监理：日期：接受人（全员）签字：注：本交底一式二份，班组、交底人各一份。

负环拆除安全技术交底书简介负环拆除是一种高风险的作业，在进行此项作业时必须符合国家相关法律法规及安全技术标准，遵循安全操作规程以确保作业安全和高效。

本技术交底书将介绍负环拆除的安全原则、作业流程以及应急处理等内容，旨在提高作业人员安全意识，确保负环拆除作业的顺利进行。

负环拆除的安全原则1.开展前的准备：在开始负环拆除的作业前，必须进行全面的区域调查，对现场进行周密的安全评估和分析，确保了解环境状况和综合风险评估情况，做好安全技术措施的准备和部署，并做好危险源排查和安全防护工作。

2.安全操作：在作业现场操作中严格遵守施工方案、作业规程和安全标准操作规程，进行作业前确认、验收和措施检查，并建立完善的安全措施监督体系，对作业人员进行技术交底和培训。

对于操作过程中发现的安全隐患，及时采取有效的对策进行处理。

3.应急处理：在负环拆除作业期间，必须建立应急处理体系，确保有效联络和协调，以及科学的危险源解除和人员疏散等紧急处理措施的实施。

在事故发生时迅速启动应急预案，以确保事故损失最小化。

负环拆除的作业流程1.现场调查：在开始作业前，必须对现场进行调查，清楚了解环境和危险源，制定相应的安全措施，确定作业方案。

2.设备准备：进行负环拆除作业所需的器材、工具、安全防护设施等准备工作。

3.作业人员准备：对作业人员进行技术培训和交底，熟悉作业流程，并制定详细的操作规程。

4.安全措施：制定安全标准操作规程和应急预案，设立警示标识并建立安全监控点。

5.建设安全防护措施：在负环拆除的作业现场，设立安全护栏、安全网、警示标志和安全防火设备等。

6.现场清理：针对完成作业后，进行现场的清理和归档，确保道路和周边环境的安全。

应急处理1.伤病急救：发生突发事件时必须迅速启动应急预案并进行伤病急救。

2.危险源消除：在紧急情况下，采取措施解决危险源问题，争取最早实现事故现场的控制和处理。

3.现场蔽障：对事故现场进行现场蔽障与紧急排除，以减少扩散与蔓延。

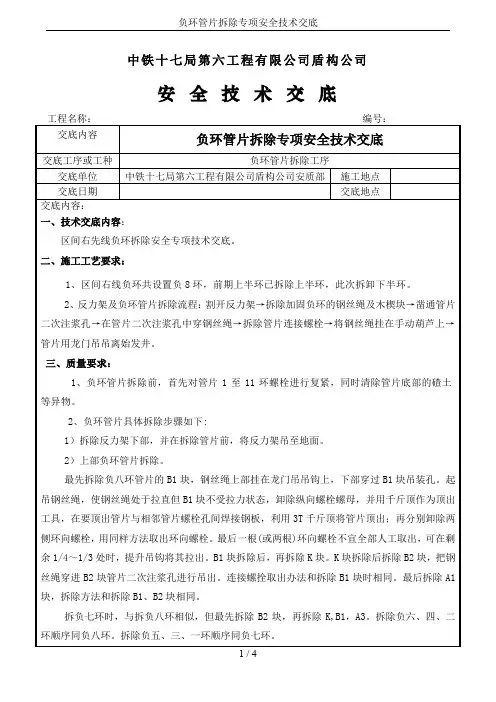

一、交底目的为确保管片拆除作业的安全顺利进行，防止安全事故的发生，现将管片拆除作业的安全技术要求及注意事项进行交底。

二、交底对象本次交底对象为所有参与管片拆除作业的施工人员、管理人员及监理人员。

三、交底内容1. 管片拆除作业前的准备工作（1）作业前，对施工人员进行安全技术培训，确保施工人员掌握管片拆除作业的安全操作规程。

（2）对施工设备、工具进行检查，确保其完好、安全。

（3）对施工区域进行安全检查，排除安全隐患。

2. 管片拆除作业过程中的安全要求（1）作业人员必须佩戴安全帽、安全带等个人防护用品。

（2）严禁酒后作业，严禁违章操作。

（3）拆除管片时，应遵循自上而下的顺序，先拆除顶部管片，再拆除底部管片。

（4）拆除管片时，应使用专用工具，不得使用撬棍、锤子等硬质工具直接敲击。

（5）拆除过程中，严禁站在管片上作业，避免发生坠落事故。

（6）拆除过程中，应随时检查周围环境，防止发生意外。

3. 管片拆除作业后的安全要求（1）拆除完毕后，应对现场进行清理，确保无遗留物品。

（2）对拆除区域进行安全检查，确保无安全隐患。

（3）对拆除区域进行围挡，防止无关人员进入。

4. 应急处理（1）如发生人员受伤事故，立即停止作业，将伤员送往医院救治。

（2）如发生设备故障，立即停止作业，待设备修复后方可继续作业。

（3）如发生其他意外情况，应立即采取相应措施，确保人员安全。

四、交底要求1. 施工人员、管理人员及监理人员必须认真学习本次安全技术交底内容，确保掌握安全操作规程。

2. 施工过程中，严格按照安全技术交底要求执行，确保作业安全。

3. 对违反安全技术交底要求的行为，一经发现，立即制止，并严肃处理。

4. 定期对施工人员进行安全技术培训，提高安全意识。

五、交底时间本次安全技术交底时间为____年____月____日。

六、交底人交底人：____（职务）七、接受人接受人：____（姓名）八、备注本安全技术交底模板仅供参考，具体施工过程中，应根据实际情况进行调整。

一、交底目的为确保负环安拆作业安全，降低事故风险，提高作业人员安全意识，特制定本安全技术交底。

二、交底对象负环安拆作业全体人员三、交底内容1. 负环安拆作业概述负环安拆作业是指对建筑结构中负环（环梁）进行安装与拆除的施工过程。

负环作为建筑结构的支撑部分，其安全稳定对整个建筑的稳定性至关重要。

2. 作业前的安全准备（1）作业人员必须熟悉负环安拆作业的安全操作规程，了解作业过程中的安全风险。

（2）检查作业工具、设备是否完好，如吊车、绳索、卡具等。

（3）检查负环及附件是否完好，如有损坏或变形，应及时更换。

3. 负环安拆作业安全注意事项（1）作业前，应对作业区域进行清理，确保无障碍物。

（2）作业人员应佩戴安全帽、安全带等个人防护用品。

（3）吊装负环时，应确保吊钩与负环连接牢固，防止吊钩脱落。

（4）负环起吊过程中，作业人员应站在安全区域，避免被吊物击中。

（5）拆除负环时，应先切断负环与周围结构的连接，再进行拆除。

（6）负环拆除后，应及时清理现场，防止杂物掉落伤人。

4. 应急措施（1）作业过程中，如发现异常情况，应立即停止作业，撤离现场。

（2）如发生事故，应立即启动应急预案，组织人员进行救援。

（3）对事故原因进行调查，分析事故原因，制定整改措施。

5. 作业结束后（1）清理作业现场，确保无安全隐患。

（2）检查作业工具、设备，如有损坏，应及时维修或更换。

（3）对作业人员进行总结，分析作业过程中的优点和不足，为今后类似作业提供参考。

四、交底要求1. 作业人员必须严格遵守本安全技术交底，确保作业安全。

2. 作业人员应加强安全意识，提高自我保护能力。

3. 作业过程中，如发现安全隐患，应及时报告，采取措施消除隐患。

五、附件1. 负环安拆作业安全操作规程2. 应急预案本安全技术交底自发布之日起实施，如遇特殊情况，可根据实际情况进行调整。
