长虹CH 16机芯介绍及总线调试方法及代表机型总线数-、机芯介绍长虹CH-16机芯是长虹公司2019年引进菲利浦公司超级芯片--TDA9370开发的一种电视机芯。
该机芯的电视小信号处理、CPU、TV/AV切换开关,波段切换开关等电路都集成在一块芯片TDA9370内部。
使电路结构更加流畅。
外部调试点无乎为零。
大大地提高了整机的可靠性,也使维修更加方便,广泛装配21、25、29、34英寸电视机。
二、适用机型长虹的CH-16机芯的电视机,最初都用"SF"来代表"CH-16"机芯。
主要机型有:SF2115、SF2198、SF2139、SF2598、SF2515、SF2915、SF2998、SF3498F、HY29S86、PF2198、PF2598、PF2998、SF2939等三、CH-16机芯彩电I 2C总线系统的调整方法(1)进入维修状的方法将本机音量减至最小,使用K16型遥控器(K16C、K16D、K16H)或K3型遥控器(K3A、K3D、K3E等),按住静音键不放,此时荧光屏上出现红色的"静音X"字样。
紧接着按本机键中的"菜单键",屏幕上出现红色的"S"字符,表示本机已经进入维修状态。
(注有时按本机面板控制键中的"菜单键"有时需要多停留几秒钟)。
(2)选项与调整进入"S"状态以后,按压遥控器或本机节目选择键可选择所需调整的项目。
按压遥控器或本机音量键调整总线数据。
(3)调试完毕,遥控关机,即可退出"S"状态,并自动关机。
(一)小屏幕机芯总线数据参考机型有SF2198、SF2139、PF2198等21英寸小屏幕电视机项目释义数据(十六进制)预置范围备注OPT1选项1 FC 0-FF功能选择,不能随意更改OPT2选项2 6C 0-FF同上OPT3选项3 F2 0-FF同上OPT4选项4 4E 0-FF同上AVG 20 0-3F VS场线性23 0-3F SC 15 0-3F 5VA 50Hz场幅23 0-3F5VSH 50Hz帧中心16 0-3F 5HS 50Hz行中心1A 0-3F 50V字符中心位置37 0-3F RCUT红截止1F 0-3F GCUT绿截止1F 0-3F RDRV红激励20 0-3F GDRV绿激励20 0-3F BDRV兰激励20 0-3F AGC AGC设定14 0-3F音量00音量最小25 0-3F可影响声音的变化音量25通常音量35 0-3F亮度50通常亮度1C 0-3F亮度99最高亮度设置3F 0-3F对比度50对比度适中值20 0-3F对对度99最大对比度设置3F 0-3F色饱和99最大色饱和度3F 0-3F YDEL亮度信号延迟0D 0-0F CL彩色预置09 0-0F PODE模式选择10 0-1F(二)SF3498总线数据表项目释义数据(十六进制)预置范围备注OP1选项1 FE 0-FF功能性选选择OP2选项2 48 0-FF同上OP3选项3 C6 0-FF同上AVG 28 0-3F VX00 19 0-3F VS场线性23 0-3F SC帧线性20 0-3F 5VA 50Hz场幅19 0-3F 5VSH 50Hz场中心23 0-3F 5HA行幅2A 0-3F 5HS 50Hz行中心20 0-3F 5EW枕校1F 0-3F 50V字符上下位置3F 0-3F HP行补偿2C 0-3F TC四角补偿20 0-3F VCP帧补偿30 0-3F BCP 2B 0-3F HB 20 0-3F RCUT 红截止21 0-3F GCUT绿截止24 0-3F RDRV红驱动15 0-3F GDRV绿驱动18 0-3F BDRV兰驱动20 0-3F AGC AGC设定16 0-3F VOL音量28 0-3F 音量00最小音量39 0-3F可影响声音变化音量25中间音量3C 0-3F亮度50通常亮度设置1F 0-33可影响整机亮度亮度99最高亮度设置33 0-3F对比度50通常对比度0C 0-3F对比度99最大对比度3F 0-3F彩色99色饱和度最大3F 0-3F可能引起无彩IF0 20 0-3F YDEL亮度延迟00 0-0F CL对比度预置0B 0-0F PODE模式选择10 0-1F CH-16机芯概述及检修提示CH-16机芯是在菲利浦公司研究开发的超大规模集成电路TDA9370的基础上开发的另一种电视机芯。

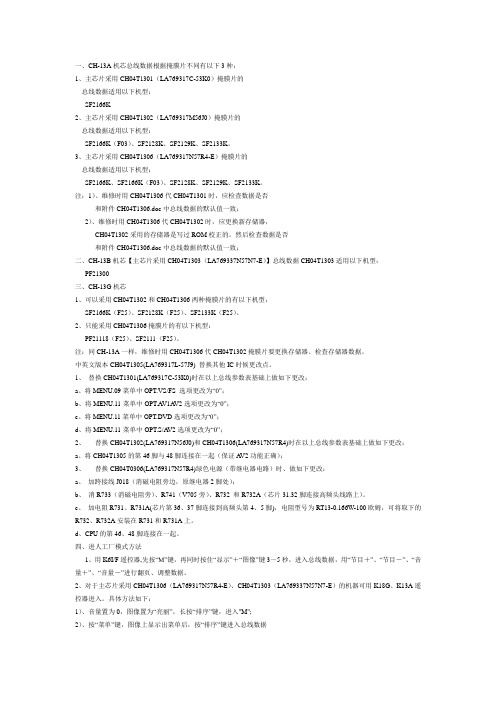

一、CH-13A机芯总线数据根据掩膜片不同有以下3种:1、主芯片采用CH04T1301(LA769317C-53K0)掩膜片的总线数据适用以下机型:SF2166K2、主芯片采用CH04T1302(LA769317M56J0)掩膜片的总线数据适用以下机型:SF2166K(F03)、SF2128K、SF2129K、SF2133K。
3、主芯片采用CH04T1306(LA769317N57R4-E)掩膜片的总线数据适用以下机型:SF2166K、SF2166K(F03)、SF2128K、SF2129K、SF2133K。
注:1)、维修时用CH04T1306代CH04T1301时,应检查数据是否和附件CH04T1306.doc中总线数据的默认值一致;2)、维修时用CH04T1306代CH04T1302时,应更换新存储器,CH04T1302采用的存储器是写过ROM校正的。
然后检查数据是否和附件CH04T1306.doc中总线数据的默认值一致;二、CH-13B机芯【主芯片采用CH04T1303(LA769337N57N7-E)】总线数据CH04T1303适用以下机型:PF21300三、CH-13G机芯1、可以采用CH04T1302和CH04T1306两种掩膜片的有以下机型:SF2166K(F25)、SF2128K(F25)、SF2133K(F25)。
2、只能采用CH04T1306掩膜片的有以下机型:PF21118(F25)、SF2111(F25)。
注:同CH-13A一样,维修时用CH04T1306代CH04T1302掩膜片要更换存储器、检查存储器数据。
中英文版本CH04T1305(LA769317L-57J9) 替换其他IC时候更改点。
1、替换CH04T1301(LA769317C-53K0)时在以上总线参数表基础上做如下更改:a、将MENU.09菜单中OPT.VS/FS 选项更改为“0”;b、将MENU.11菜单中OPT.A V1A V2选项更改为“0”;c、将MENU.11菜单中OPT.DVD选项更改为“0”;d、将MENU.11菜单中OPT.S/A V2选项更改为“0”;2、替换CH04T1302(LA769317N56J0)和CH04T1306(LA769317N57R4)时在以上总线参数表基础上做如下更改:a、将CH04T1305的第46脚与48脚连接在一起(保证A V2功能正确);3、替换CH04T0306(LA769317N57R4)绿色电源(带继电器电路)时、做如下更改:a、加跨接线J018(消磁电阻旁边,原继电器2脚处);b、消R733(消磁电阻旁)、R741(V705旁)、R732 和R732A(芯片31.32脚连接高频头线路上)。
长虹CH-16机芯(TDA9370、TDA9383、TDA9373和OM8370、OM8373掩膜)彩电电路类型来源:本站整理作者:佚名2010-07-08 15:46:44一、控制功能部分控制系统相关电路由超级芯片UOC相关脚和内部相关电路组成,对外部电路的控制由相关脚输出,不过同芯片引脚功能会因软件及硬件电路的需要而改变,表1~表5汇总了长虹CH-16机芯采用TDA9370、TDA9383、TDA9373和OM8370、OM8373 OTP片重新掩膜后形成的多个不同型号的芯片在不同产品上应用时各脚功能及工作电压。
由表1~表5中统计的内容可知:表1 21英寸彩电应用OTP片IM8370PS/N3/A掩膜的CH05T1626新片特点[代表产品有PF2195(F23、SF2158(F23、PF2156(F23、PF2163(F23、PF2165(F23等]引脚符号引脚功能及维修提示电路特点1DEGAUSS开机输出消磁控制信号,二次开机便输出高电平去消磁控制电路接R202(4.7KΩ于5V上2SCL总线控制,控制存储器接R204(4.7KΩ于5V上AT24C16和调谐器TAF5-3SDACI41接R203(4.7KΩ于5V上5KEY1按键控制电路.外接防干扰二极VD221,VD220上接电阻R205(4.7KΩ于5V上6KEY2上接电阻R207(4.7KΩ于5V上7LED指示灯控制输出,通过VK01实现指示灯显示上接电阻R409(4.7KΩ于5V上54、55、61控制系统三路3.3V供电58、5912 MHz晶体62MUTE静音输出,控制V601伴音功放TDA517P⑧脚。
接上电阻R145B于⑧脚为低电平时处于静止状态。
⑧脚还受5V 上,R606接V601基极V402控制行推动管V401工作或停止63STANDBY开机待机控制,控制电源V803实现电源待或接R218A(4.7KΩ接在5V上开机;控制V402控制行推动管V401工作或停止64PEM遥控入38SANPLL/R171(3.9KΩ、C171(3900pF、C171A(330pFSIFAGC表5 TDA9373掩膜的芯片CH05T1611、1621与OM8373掩膜的芯片CH05T1611、CHT05T1621、CH05T1630、CH05T1636的引脚功能电压及维修提示引脚符号引脚功能及维修提示电路特点SF2511(F06(CH05T1621待机电压(V工作电压(V1 BAND1波段切换电平输出,控制接R139A(4.7KΩ于5V上4.964.97V(L段6 BAND2TDA-5B6-M,实现L/H/U波段切换接R143A(2.2KΩ于5V上0.094.322 SCL总线输出控制存储器和TDA9859音效处理接R132A(3.3KΩ于5V上4.962.923 SDA接R133A(3.3KΩ于5V上4.96 2.674 VT调谐输出1.92~2.44变2.15变5KEY/LE指示灯出及键控信0.030.D 号入31变7VOL2(ON/OFF重低音静音控制,经V605、V606功放TDA8943SF⑦脚.高电平时,静音.低电平时0.091.89送入功放⑦脚功放工作.⑦脚还受关机静音控制电路V890控制8VOL1(MUTE主伴音静音控制输出,经V608/主伴音功放TDA8944J⑩脚为高电平时静音、静2.470.06(无信号时2.45VV607送入TDA8944J⑩脚音信号来自关机静音电路V890和CPU9 地010 STB开机/待机控制接R141A于3.3V上,控制待机管V830.V830基极有0.6V电压时整机处于待机状态0.02(待11 DK/M伴音多制式控制输出控制声表面滤波器和38脚外接3.21V246/V24754、56、613.3V控制系统供电3.35812MHz晶体1.5759 1.6562 KAV1AV1/AV2视频信号切换控制电平控制HEF4053,实现AV1/AV2切换0.0163 KAV2 0.0164 遥控入 4.96(1)控制系统供电脚为54、56、61脚54脚:给图文解调控制单元及TV数字处理单元供电端;56脚:芯片数字电路供电端;61脚:控制系统数字电路供电端,在长虹彩电中,该脚上都接有抗干扰的LC滤波元件。
长虹ZLS42A-P机芯培训技术支持组 周强2014.04目录一、ZLS42A-P机芯介绍二、 ZLS42A-P机芯电源部分介绍ZLS42A-P机芯:是将电源、背灯驱动、主板控制融合为一体的三合一机芯,(包括电源AC—DC转换、背灯升压调光控制、信号解调处理等功能)。
主芯片为MSTAR公司TSUMV59XUS+TPA3110LD2PWPR 机芯方案,非智能机,无网络接口。
LED32C2000及派生机LED32C2000(LM014) 及派生机LED32560、LED32568、LED32B2100C(LG1U)ZLS42A-P机芯机型机芯总线进入方式: 按“菜单”键后,在菜单消失前,依次按数字键“0816”。
升级方式:第1步,将升级程序拷贝到U盘根目录,文件名必须采用设计提供的名称:CHV59_LCD.bin;第2步,将信源切换到TV源,将U盘插入USB1接口;第3步,在设置-服务选项下,执行软件升级,按提示操作即可。
第4步,系统升级完成后进入工厂M模式,执行初始化数据后,遥控待机退出工厂模式。
ZLS42A-P 机芯维修培训三合一主板ZLS42A-P机芯维修培训三合一主板信号处理部分主芯片TSUMV59XUS-SJ是液晶电视中对各种信号进行处理的核心部分,控制整机各个部分协调工作。
从高频头输入的中频信号、AV端子输入的CVBS信号、VGA输入的RGB 信号、HDMI输入的数字视频信号、HDTV(YPbPr)输入的分量信号、USB 输入的多媒体数字信号在TSUMV59XUS-SJ中进行处理,经过格式变换、画质增加、降噪等处理后,编码产生LVDS信号直接给屏显示。
从各端口输入的声音信号进入TSUMV59XUS-SJ进行音量控制、音效处理后输出到伴音功放TPA3110LD放大后,送到扬声器发声。
ZLS42A-P机芯维修培训三合一主板ZLS42A-P机芯主板部分ZLS42A-P机芯维修培训三合一主板电源部分长虹ZLS42A-P机芯通过反激变换IC和变压器将输入220V/50Hz交流电(AC)转换为12V直流电(DC),给主板以及LED背光驱动IC供电,以及32V直流电,用作背光升压电路。
长虹CN-5机芯彩电开关电源原理与维修CN-5机芯是四川长虹电子集团公司近年来推出的新一代多制式大屏幕彩电机芯电路,被广泛应用在长虹红双喜、红太阳Z5及29彩电中,其各机型的社会占有量较大。
该机芯开关电源电路是一种脉冲调宽式开关电源电路,电压适应范围在l50V-270V,带负载能力强,电路简单。
电源部分主要由进线;波电路、桥式整流电路、启动电路、脉宽调制信号产生电路、稳压电路、过压和过流检测电路等组成。
主要利用汤姆逊公司生产的TEA2261集成电路作小信号处理,该集成电路产生脉宽调制信号作为开关管Q80l激励脉冲信号,使开关管Q80l工作,整机电源输出两路电压24V和ll5V,供给整机伴音功放、调谐器和行扫描电路。
220V交流电压通过保险管F801及电源开关S80l,经C801、T80l、T802、C802组成的低通滤波器滤除高频脉冲波,加到由全桥D80l及C804、C805、C806、C807组成的桥式整流电路整流、R80l电阻限流、C808滤波产生300V左右的直流电供给电源电路工作。
300V直流电其中一路经开关变压器T803(17)_(11)绕组加至开关管Q80l集电极;另一路经启动电路R832、R83l加到Q831的基极和集电极,Q831开始导通,从发射极输出l0·5V左右的电压加到N801 TEA2261的(16)脚,N80l得电后经(9)脚外接软启动电容充电延时一定时间后,内部振荡器起振从N80l TEA2261(14)脚输出开关管脉宽激励信号,经L801、R808、C814加到开关管Q80l基极,Q801开始进入工作状态,开关电源电路起振,在开关变压器次级(8)_(6)脚之间耦合电压经D842整流;C844滤波,形成次级主输出115V电压,(1)_(4)脚间电压经D84l、R84l整流;C843滤波输出24V电压。
同时开关变压器T801(13)_(15)脚绕组上也产生感应电动势,该感应电压经D808、C828整流滤波形成直流电压加到TEA2261 (16)(15)脚,成为N801振荡电路正常工作的供电电压,该电压还经VD834加到Q834基极,使得Q834饱和导通,Q831基极电流减少而处于截止状态,Q83l退出工作状态,N80l TEA2261的工作电压由开关变压器提供。
