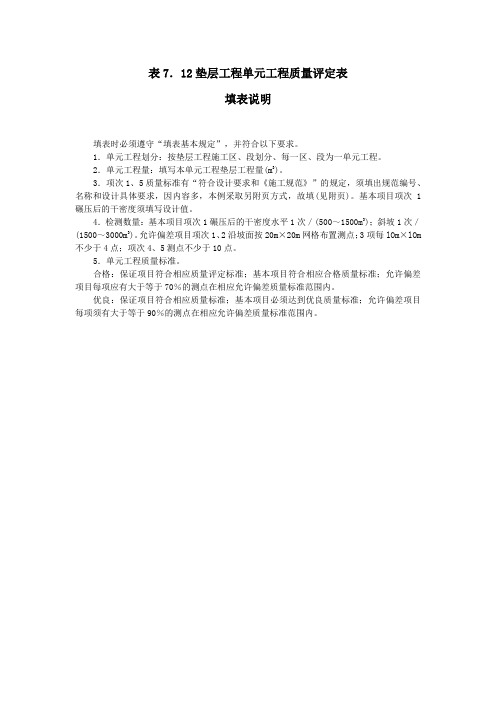

表7．12垫层工程单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1．单元工程划分：按垫层工程施工区、段划分、每一区、段为一单元工程。
2．单元工程量：填写本单元工程垫层工程量(m3)。
3．项次1、5质量标准有“符合设计要求和《施工规范》”的规定，须填出规范编号、名称和设计具体要求，因内容多，本例采取另附页方式，故填(见附页)。
基本项目项次1碾压后的干密度须填写设计值。
4．检测数量：基本项目项次1碾压后的干密度水平1次／(500～1500m3)；斜坡1次／(1500～3000m3)。
允许偏差项目项次1、2沿坡面按20m×20m网格布置测点；3项每lOm×lOm 不少于4点；项次4、5测点不少于10点。
5．单元工程质量标准。
合格：保证项目符合相应质量评定标准；基本项目符合相应合格质量标准；允许偏差项目每项应有大于等于70％的测点在相应允许偏差质量标准范围内。
优良：保证项目符合相应质量标准；基本项目必须达到优良质量标准；允许偏差项目每项须有大于等于90％的测点在相应允许偏差质量标准范围内。
水利水电工程表7.12 垫层工程单元工程质量评定表水利水电工程表7．13护坡工程单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1．单元工程划分：按护坡工程的施工检查验收区、段划分：每一区、段为一个单元工程。
2．单元工程量：填写本单元工程护坡工程量(m3)。
3．项次2质量标准是“符合设计要求”，因内容多，本例采用另附页方式，故填写(见附页)。
保证项目项次3列出了干砌石砌体；浆砌石砌筑等，本例为干砌石护坡，故在“干砌石砌体”处用“√”标明。
基本项目项次2质量标准有“符合设计坡度”字样，须填写设计坡度值，本例为1：3。
同样在允许偏差项目允许偏差值的“干砌”处用“√”标明。
4．检测数量：基本项目护坡检验数量以25m×25m网格布置测点。
允许偏差项目表面平整度总检测点数不少于25～30点，厚度每100m2测3点。

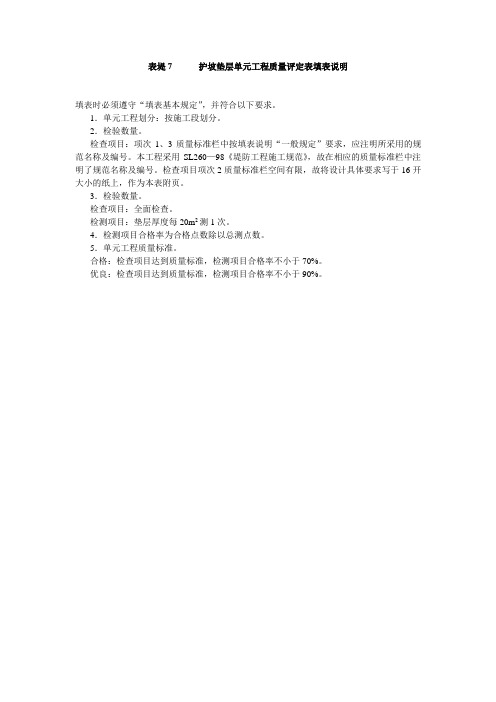

表堤7 护坡垫层单元工程质量评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1．单元工程划分：按施工段划分。
2．检验数量。
检查项目：项次1、3质量标准栏中按填表说明“一般规定”要求，应注明所采用的规范名称及编号。
本工程采用SL260—98《堤防工程施工规范》，故在相应的质量标准栏中注明了规范名称及编号。
检查项目项次2质量标准栏空间有限，故将设计具体要求写于16开大小的纸上，作为本表附页。
3．检验数量。
检查项目：全面检查。
检测项目：垫层厚度每20m2测1次。
4．检测项目合格率为合格点数除以总测点数。
5．单元工程质量标准。
合格：检查项目达到质量标准，检测项目合格率不小于70%。
优良：检查项目达到质量标准，检测项目合格率不小于90%。

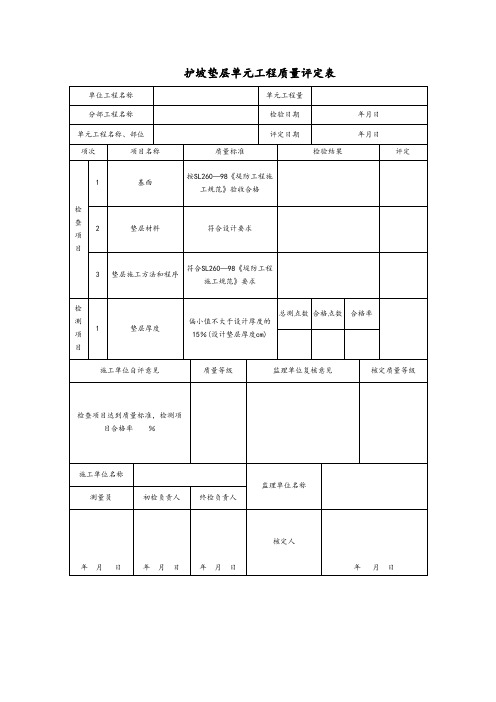

表堤7 护坡垫层单元工程质量评定表
表堤7 护坡垫层单元工程质量评定表（例表）。

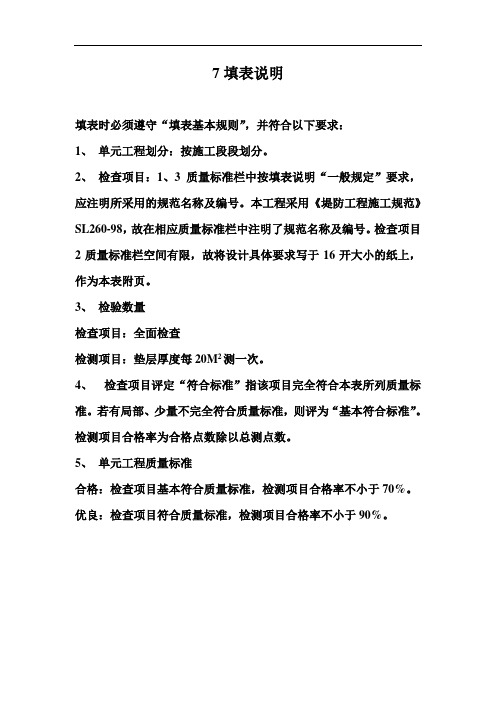

7填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：按施工段段划分。
2、检查项目：1、3质量标准栏中按填表说明“一般规定”要求，应注明所采用的规范名称及编号。
本工程采用《堤防工程施工规范》SL260-98，故在相应质量标准栏中注明了规范名称及编号。
检查项目2质量标准栏空间有限，故将设计具体要求写于16开大小的纸上，作为本表附页。
3、检验数量
检查项目：全面检查
检测项目：垫层厚度每20M2测一次。
4、检查项目评定“符合标准”指该项目完全符合本表所列质量标准。
若有局部、少量不完全符合质量标准，则评为“基本符合标准”。
检测项目合格率为合格点数除以总测点数。
5、单元工程质量标准
合格：检查项目基本符合质量标准，检测项目合格率不小于70%。
优良：检查项目符合质量标准，检测项目合格率不小于90%。
表4.10石笼护坡单元工程施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：平顺护岸的护坡工程宜按施工段长60～100m划分为一个单元工程，丁坝、垛的护坡工程宜按每个坝、垛划分为一个单元工程。
2.单元工程量：填写本单元工程量（m³）。
3.检验（测）方法及数量。
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准。
（1）合格标准。
1）主控项目，检验结果应全部符合SL634—2012的要求。
2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。
3）各项报验资料应符合SL634—2012的要求。
（2）优良标准。
1）主控项目，检验结果应全部符合SL634—2012的要求。
2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。
3）各项报验资料应符合SL634—2012的要求。
水利水电工程
表4.10 石笼护坡单元工程施工质量验收评定表。
水利水电工程单元工程施工质量验收评定标准——堤防工程SL 634-2012堤防工程单元工程质量验收评定表（共有31个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——堤防工程》（SL 634-2012）编制。
本标准适用于1级、2级、3级堤防工程的单元工程施工质量验收评定，4级、5级堤防工程可参照执行。
《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类；工序名称前加“△”为主要工序。
《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后，《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1.单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写《评定 表》。
工序和单元工程施工质量等各类项目的检验，应采用随机布点和监理工程师现场指定区位相结合的方式进行。
检验方法及数量应符合本标准和相关标准的规定。
检验项目分为主控项目和一般项目。
单元工程按工序划分情况，分为划分工序单元工程和不划分工序单元工程。
划分工序单元工程应先进行工序施工质量验收评定。
在工序验收评定合格和施工项目实体质量检验合格的基础上，进行单元工程施工质量验收评定。
不划分工序单元工程施工质量验收评定，在单元工程中所包的检验项目检验合格和施工项目实体质量检验合格的基础上进行。
2.工序和单元工程施工质量验收评定表及其备查资料的制备质量由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm)验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
3. 《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
4.文字。
应按国务院颁布的简化汉字书写。
