机械制图基础：标准件与常用件引言机械制图是机械设计中非常重要的一环，它起到了桥梁的作用，将设计师的想法以图纸的形式呈现给制造工人。
在机械制图中，标准件和常用件是不可或缺的元素。
本文将详细介绍机械制图中的标准件和常用件的概念、分类以及在制图过程中的应用。
一、标准件的概念与分类1.1 概念标准件是在机械设计中广泛应用的一类通用零部件，它们具有统一的外形尺寸、结构和工艺标准。
标准件不需根据具体的设计要求进行专门设计和制造，而是通过直接选用已有的标准件来满足设计需求，减少了重复设计的工作量，提高了设计效率和产品质量。
1.2 分类标准件按照其功能和用途可以分为以下几类：1.2.1 力传动标准件力传动标准件主要用于机械装置的力的传递，包括键、销、联轴器等。
1.2.2 固定连接标准件固定连接标准件用于连接和固定机械装置的零部件，包括螺栓、螺母、垫圈等。
1.2.3 导向定位标准件导向定位标准件用于导向和定位机械装置的零部件，包括滑轨、轴承、销轴等。
1.2.4 密封连接标准件密封连接标准件用于密封机械装置的零部件，包括垫片、密封圈、油封等。
1.3 标准件的优点标准件在机械制图中的应用具有以下优点：•减少设计的重复性工作，提高设计效率。
•缩短产品的开发周期。
•提高产品的质量和可靠性。
•方便维修和更换，降低维护成本。
•降低制造成本，提高生产效率。
二、常用件的概念与分类2.1 概念常用件是指在机械制图中经常使用的一类标准件，它们具有广泛的适用性和多样化的用途。
与标准件相比，常用件更加便于定制和适应各类机械装置的需要。
2.2 分类常用件按照其用途和特点可以分为以下几类：2.2.1 传动件传动件是机械装置中实现动力传递和转换的零部件，包括齿轮、皮带、链条等。
2.2.2 运动件运动件是机械装置中实现运动和控制的零部件，包括滑块、导轨、凸轮等。
2.2.3 支撑件支撑件用于支撑和固定机械装置的零部件，包括支架、座板、轴承等。
2.2.4 传感器传感器用于检测和测量机械装置的运动状态和环境参数，包括温度传感器、压力传感器等。
标准件与常用件标准件与常用件是机械制造中常见的两种零部件，它们在机械设备的设计和制造过程中起着至关重要的作用。
标准件是指在机械设计中应用广泛，规格固定，尺寸精确的零部件，如螺栓、螺母、垫圈等；而常用件则是指在机械设备中使用频率较高，种类繁多的零部件，如轴承、齿轮、联轴器等。
本文将就标准件与常用件的特点、应用及选择等方面进行介绍。
首先，标准件具有规格统一、尺寸精确、质量稳定的特点。
由于标准件的规格和尺寸是经过统一设计和制造的，因此在使用过程中能够保证零部件之间的互换性和通用性，减少了设计和制造的成本，提高了工作效率。
而常用件则是根据具体的机械设备的要求来选择，种类繁多，应用范围广泛。
其次，标准件和常用件在机械设备中的应用也有所不同。
标准件通常用于连接、固定和传动等方面，如螺栓用于连接零部件，轴承用于支撑和传动等；而常用件则是作为机械设备的核心部件，直接参与到机械设备的运转和传动中，如齿轮用于传动，联轴器用于连接轴端等。
此外，选择标准件和常用件时需要考虑的因素也有所不同。
在选择标准件时，需要考虑其规格、尺寸、材质等因素，以确保其能够与其他零部件完美配合，保证机械设备的正常运转；而在选择常用件时，则需要考虑其承载能力、转速、工作环境等因素，以确保其能够满足机械设备的要求。
总的来说，标准件和常用件在机械制造中都起着至关重要的作用，它们的选择和应用直接影响着机械设备的性能和可靠性。
因此，在机械设计和制造过程中，需要根据具体的要求和情况来选择合适的标准件和常用件，以确保机械设备的正常运转和性能优异。
在实际的机械制造过程中，标准件和常用件的选择和应用需要工程师具备丰富的经验和专业知识，才能够做出合理的决策。
同时，也需要不断关注和学习最新的标准件和常用件的发展动态，以应对不断变化的市场需求和技术发展。
综上所述，标准件与常用件在机械制造中都具有重要的地位和作用，它们的选择和应用需要充分考虑机械设备的要求和工作环境，以确保机械设备的性能和可靠性。

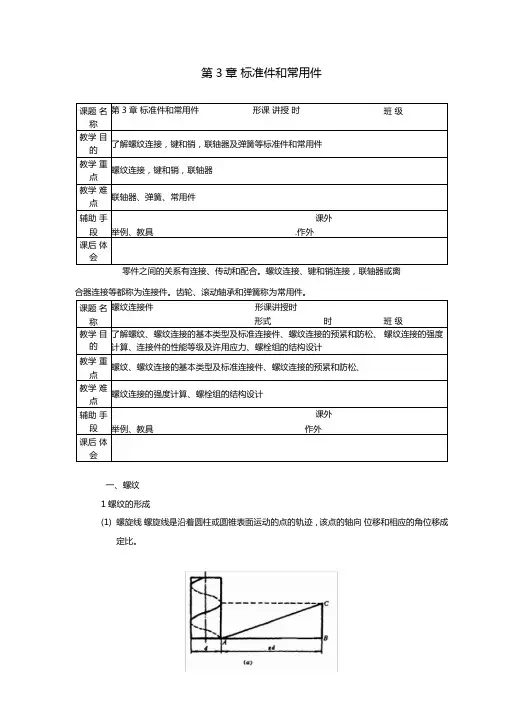

第3章标准件和常用件零件之间的关系有连接、传动和配合。
螺纹连接、键和销连接，联轴器或离合器连接等都称为连接件。
齿轮、滚动轴承和弹簧称为常用件。
一、螺纹1螺纹的形成(1)螺旋线螺旋线是沿着圆柱或圆锥表面运动的点的轨迹，该点的轴向位移和相应的角位移成定比。
（ 2）螺纹螺纹是在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。
2、螺纹的主要参数螺纹的主要参数：（1）大径（d、D）――螺纹的最大直径。
对外螺纹是牙顶圆柱直径（d），对内螺纹是牙底圆柱直径（D）。
标准规定大径为螺纹的公称直径。
⑵ 小径（d i、D）――螺纹的最小直径。
对外螺纹是牙底圆柱直径（d 1），对内螺纹是牙顶圆柱直径（D1）。
（3）中径（d2、D2）――处于大径和小径之间的一个假想圆柱直径，该圆柱的母线位于牙型上凸起（牙）和沟槽（牙间）宽度相等处。
此假想圆柱称为中径圆柱。
⑷ 螺距（P）——在中径线上，相邻两牙在中径线上对应两点间的轴向距离。
（5）-------------- 导程（S）同一螺旋线上，相邻两牙在中径线上对应两点之间的轴向距离。
对单线螺纹，S=P;对于线数为n的多线螺纹，S= np。
（6）牙形角（a）――在轴向截面内螺纹牙形两侧边的夹角。
（7）升角（入）一一在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间的夹角。
3.螺纹的代号与标记1 ）普通螺纹螺纹的标记由螺纹代号、螺纹公差代号和螺纹旋合长度代号组成。
例 M24 X 1.5 左一5g6g- L其中M24——代表公称直径为24mm的螺纹1. 5 --- 表示螺纹的螺距为 1.5mm左――代表螺纹为左旋螺纹5g――螺纹中径公差代号6g――螺纹顶径公差代号L ――代表螺纹旋合长度注：（1）粗牙普通螺纹不标螺距（2）中径与顶径公差代号相同只须标一个。
（3）右旋螺纹旋向不标(1)线数分单线螺纹、双线螺纹和三线螺纹。
单线螺纹主要用于联接，多线螺纹主要(4) 中等旋合长度时可不标代号。
机械制图之标准件与常用件1. 引言机械制图是工程设计和制造过程中不可或缺的重要环节。
在进行机械设计时，标准件和常用件的使用减少了设计人员的工作量，提高了设计的效率和质量。
本文将介绍机械制图中的标准件和常用件的概念、分类以及在制图中的应用。
2. 标准件的概念与分类2.1 标准件的定义标准件是指以标准图形和标准尺寸制造的，能够在不同的机械设备中通用的零部件。
标准件通常由专门的标准化组织制定，并经过严格的检验和认证，确保其质量和性能符合标准规定。
2.2 标准件的分类标准件根据形状和功能的不同可以分为以下几类：2.2.1 连接件连接件是用于连接两个或多个零部件的标准件。
常见的连接件有螺栓、螺母、垫圈等。
这些连接件根据标准规定的尺寸和性能要求进行制造，能够确保连接的牢固和正常工作。
2.2.2 导向与传动件导向件和传动件用于实现零部件的相对运动和力的传递。
例如，轴承、齿轮、联轴器等都属于导向与传动件。
这些标准件的几何形状和尺寸符合标准规范，能够保证零部件的运动精度和传动效果。
2.2.3 表面处理件表面处理件用于改善零部件的表面性质，增加其耐磨性、耐腐蚀性、美观性等。
常用的表面处理件有涂层、电镀、抛光等。
这些标准件根据标准规定的处理方法和参数进行加工，确保零部件的质量和性能满足要求。
3. 常用件的概念与分类3.1 常用件的定义常用件是指在机械设计和制造中经常使用的非标准化零部件。
与标准件不同，常用件没有统一的标准图形和尺寸，其制造和使用都需要根据具体的设计需求进行。
3.2 常用件的分类常用件根据功能和应用的不同可以分为以下几类：3.2.1 功能件功能件是机械设备中具有特定功能的零部件，例如减速器、气缸、阀门等。
由于功能件的形状和尺寸具有一定的特殊性，无法通过标准件来满足设计要求，因此需要根据实际需要进行设计和制造。
3.2.2 特殊连接件特殊连接件是用于连接零部件的非标准化零部件。
由于连接的特殊性，常规的螺栓、螺母等标准件无法满足要求，因此需要设计和制造特殊的连接件。
