电火花成型加工

简要叙述电火花成型加工的应用场合电火花成型加工是一种高精度、高效率的加工方法，主要应用于制造行业中需要高精度零件的生产过程中。

其应用场合包括但不限于以下几个方面：一、模具制造在模具制造中，电火花成型加工通常用于制作精密的模具零件，如复杂的内腔结构、细小的孔洞和凸凹不平的表面等。

这些零件通常难以通过传统机械加工方式完成，而电火花成型加工可以通过控制电极与被加工材料之间的放电过程来实现高精度的形状和尺寸。

二、航空航天在航空航天领域中，电火花成型加工主要用于制造发动机部件和涡轮叶片等高精度零件。

这些零件通常需要承受极端条件下的高温、高压和剧烈振动等环境，因此其质量和精度要求非常高。

三、汽车制造在汽车制造领域中，电火花成型加工主要用于生产发动机缸体、曲轴等复杂零件。

这些零件通常需要具备较高的精度和表面质量，以确保汽车发动机的性能和寿命。

四、医疗器械在医疗器械制造领域中，电火花成型加工通常用于制造各种精密零件，如人工关节、牙科种植体等。

这些零件需要具备高度的精度和表面质量，以确保其安全性和可靠性。

五、电子制造在电子制造领域中，电火花成型加工主要用于生产各种微型零件，如电子元器件、集成电路等。

这些零件通常需要非常高的精度和表面质量，以确保其正常运行和可靠性。

综上所述，电火花成型加工在制造行业中有着广泛的应用场合，并且随着技术的不断发展和创新，其应用范围还将不断扩大。

下面将从原理、设备、工艺流程等方面详细介绍电火花成型加工的应用。

一、原理电火花成型加工是一种利用脉冲放电来切割金属材料的方法。

在该过程中，通过控制脉冲放电过程中的电极形状和放电参数，可以在被加工材料表面上形成微小的放电坑，从而实现对材料的精密切割。

二、设备电火花成型加工设备通常包括控制系统、电极系统和工作台等部分。

其中，控制系统主要负责控制放电参数和放电过程中的各种操作，如脉冲宽度、脉冲频率、放电时间等；电极系统则用于产生放电，并通过控制其形状和位置来实现对被加工材料的切割；工作台则用于固定被加工材料并控制其移动。

电火花成形加工的原理与必要条件一、引言电火花成形加工是一种常用于金属材料加工的非传统加工方法，它通过电火花放电来加工工件表面，从而得到所需形状和尺寸的加工件。

本文将介绍电火花成形加工的原理和必要条件。

二、原理电火花成形加工的原理是利用电火花放电的高温、高压和高速烧蚀工件表面，使工件表面产生微小的熔融和蒸发，并通过冷却剂将熔融的材料冷却成形，最终得到所需形状和尺寸的加工件。

具体来说，电火花成形加工包括以下几个步骤：1. 电极接触：将电极和工件表面接触，并保持一定的压力，以确保电流能够正常流动。

2. 放电击穿：通过施加一定的电压，使电流通过电极和工件之间的间隙，形成电火花放电。

3. 烧蚀剥离：电火花放电时，电极和工件表面的金属材料会瞬间熔化和蒸发，形成微小的烧蚀坑，并冲击周围的材料，使其脱落。

4. 冷却成形：通过喷射冷却剂，将熔融的材料迅速冷却成形，形成所需的加工形状。

三、必要条件要进行电火花成形加工，需要满足以下几个必要条件：1. 电源系统：提供稳定的电流和电压，以保证电火花放电的正常进行。

通常使用直流电源或脉冲电源。

2. 控制系统：控制电火花放电的频率、时间和电流大小等参数，以实现所需的加工效果。

控制系统通常由计算机和数控装置组成。

3. 电极系统：电极是电火花成形的关键部件，它需要具有良好的导电性和耐热性。

常见的电极材料有铜、铜合金和钼等。

4. 冷却系统：冷却系统用于对工件和电极进行冷却，以防止过热和损坏。

常见的冷却方法有喷水冷却和气体冷却等。

5. 工作液：工作液用于清洗和冷却工件表面，以去除烧蚀产物和保持加工质量。

常用的工作液有去离子水、石油和酒精等。

6. 工件材料：电火花成形适用于导电性材料，如金属材料、合金材料和陶瓷材料等。

不同材料的加工难度和效果也有所差异。

7. 加工环境：电火花成形需要在一定的环境条件下进行，如温度、湿度和气压等。

不同的材料和加工要求可能需要不同的环境条件。

四、总结电火花成形加工是一种利用电火花放电来加工金属材料的非传统加工方法。

电火花成型加工机床操作规程1. 机床操作规范1.1 准备工作操作人员必须戴好个人防护用具，如安全帽、护目镜、防护手套等。

检查机床是否处于正常工作状态，包括电源接线是否牢固、冷却液是否充足等。

确保机床工作区域干燥整洁，防止因杂物滑倒等意外事故发生。

对待电火花成型加工机床必须保持专注，不得带有酒精等影响工作状态的物质。

1.2 操作须知操作人员必须熟悉机床的操作原理和各个功能按钮的作用，不能进行未经许可的调试和尝试操作。

在操作过程中，应严格按照操作手册的要求进行操作，不得随意改动设定参数。

在开机前，操作人员应确认机床周围区域没有任何异物，以免干扰正常工作。

严禁未经许可的人员擅自进入机床工作区域，以确保操作人员的安全。

1.3 机床开机操作在开机前，操作人员应确保机床电源接线牢固，电源开关处于关闭状态。

打开机床电源开关，待机床系统自检完成后，按照操作手册要求进行操作。

在开机过程中，操作人员应密切关注机床运行状态，确保机床正常启动。

1.4 加工前的准备在进行电火花成型加工之前，操作人员应先进行加工前的准备。

制定加工方案，包括所需的工艺参数、所用电极和工件材料等。

对工艺参数进行设置和调整，确保它们符合加工要求。

安装并调整好电极夹具，确保电极夹具与工件之间保持适当的距离。

清洁并涂上导电液体的电极，并紧固在电极夹具上。

2. 机床操作流程2.1 加工操作对于每个加工任务，应按照以下步骤进行操作：操作人员应根据加工要求设置好各项参数并调整机床工作方式。

将加工工件放置在机床工作平台上，并通过机床控制面板进行定位和对称调整。

根据工艺要求选择合适的电极，并将其固定在电极夹具上。

开始加工前，在机床上设置好加工路径和加工深度。

启动机床，开始进行电火花成型加工。

注意观察加工过程中的电极磨损情况，及时更换磨损严重的电极。

加工完成后，停止机床工作，关闭电源开关。

2.2 保养与维护每次操作结束后，操作人员应对机床进行清洁，并保养机床的各个部件。

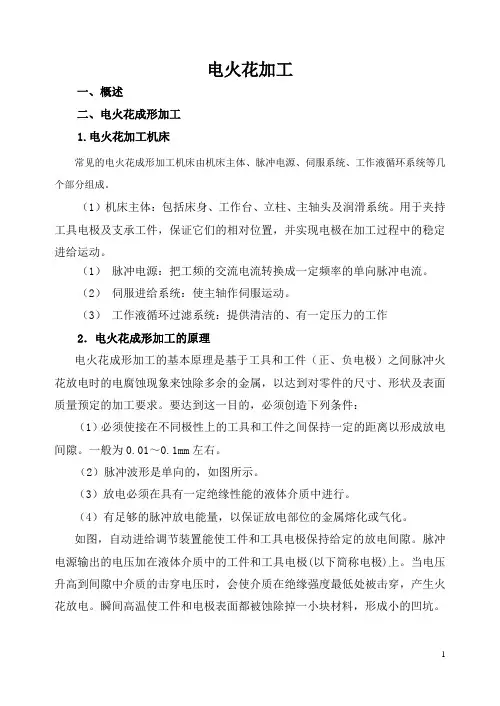

电火花加工一、概述二、电火花成形加工1.电火花加工机床常见的电火花成形加工机床由机床主体、脉冲电源、伺服系统、工作液循环系统等几个部分组成。

（1）机床主体：包括床身、工作台、立柱、主轴头及润滑系统。

用于夹持工具电极及支承工件，保证它们的相对位置，并实现电极在加工过程中的稳定进给运动。

（1）脉冲电源：把工频的交流电流转换成一定频率的单向脉冲电流。

（2）伺服进给系统：使主轴作伺服运动。

（3）工作液循环过滤系统：提供清洁的、有一定压力的工作2．电火花成形加工的原理电火花成形加工的基本原理是基于工具和工件（正、负电极）之间脉冲火花放电时的电腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。

要达到这一目的，必须创造下列条件：（1）必须使接在不同极性上的工具和工件之间保持一定的距离以形成放电间隙。

一般为0.01～0.1mm左右。

（2）脉冲波形是单向的，如图所示。

（3）放电必须在具有一定绝缘性能的液体介质中进行。

（4）有足够的脉冲放电能量，以保证放电部位的金属熔化或气化。

如图，自动进给调节装置能使工件和工具电极保持给定的放电间隙。

脉冲电源输出的电压加在液体介质中的工件和工具电极(以下简称电极)上。

当电压升高到间隙中介质的击穿电压时，会使介质在绝缘强度最低处被击穿，产生火花放电。

瞬间高温使工件和电极表面都被蚀除掉一小块材料，形成小的凹坑。

一次脉冲放电之后，两极间的电压急剧下降到接近于零，间隙中的电介质立即恢复到绝缘状态。

此后，两极间的电压再次升高，又在另一处绝缘强度最小的地方重复上述放电过程。

多次脉冲放电的结果，使整个被加工表面由无数小的放电凹坑构成极性效应（1）什么是极性效应？在脉冲放电过程中，工件和电极都要受到电腐蚀。

但正、负两极的蚀除速度不同，这种两极蚀除速度不同的现象称为极性效应。

（2）为什么会有极性效应？产生极性效应的基本原因是由于电子的质量小，其惯性也小，在电场力作用下容易在短时间内获得较大的运动速度，即使采用较短的脉冲进行加工也能大量、迅速地到达阳极，轰击阳极表面。

简述数控电火花成型加工的原理说明数控电火花成型加工（简称EDM）是一种先进的加工方法，通过电火花的腐蚀作用，利用电脉冲的高能量释放，在工件与电极之间形成电火花放电间隙，从而实现对工件的精密加工和形状复杂表面的加工。

EDM加工的原理是利用电极与工件之间的放电现象来消耗材料，并将电极的形状精确地复制到工件上。

加工时，将带电火花电极靠近工件表面，在高频脉冲电压的作用下，电火花间隙中的电流会突然增大，形成放电，产生高温和高压的等离子体。

这些高温和高压等离子体会瞬间融化工件表面的材料，使之被腐蚀或溶化，并通过冲击力将溶化的材料从工件上排出，从而实现对工件的加工。

EDM加工具有独特的优点。

首先，它适用于对硬质、高强度、高硬度和脆性材料的加工，如钢、钛合金、硬质合金等。

其次，EDM加工可以加工出复杂形状和细小尺寸的零件，具有较高的加工精度和表面质量。

再次，由于是非接触式加工，不会产生切削力，因此不会对工件产生应力和变形，也不会产生刀具磨损，延长了工具的使用寿命。

在进行EDM加工时，需要注意一些操作要点。

首先，选择合适的电极材料和形状，根据工件材料的不同选择不同的电极材料，如铜、铜合金、石墨等。

其次，要控制好电极与工件之间的放电间隙，通常通过数控系统来控制，确保稳定的放电状态。

同时，还要根据加工要求选择合适的工艺参数，如放电脉冲频率、放电脉冲宽度和放电脉冲电流等。

最后，要定期检查电极磨损情况，及时更换磨损严重的电极，保证加工质量和效率。

总而言之，数控电火花成型加工是一种高效、精密的加工方法，广泛应用于航空航天、汽车、模具等领域。

通过深入理解EDM加工的原理和操作要点，可以更好地发挥其优势，提高加工质量和效率，推动制造业的发展。

电火花成型加工的基本原理1. 电火花成型加工的定义电火花成型加工是一种精密加工方法，是利用高频脉冲放电的原理，在工作液中沉浸的电极与工件之间产生电火花放电，使工件上的金属被腐蚀溶解，以达到加工目的的方法。

2. 电火花成型加工的基本原理电火花成型加工的核心原理是电脉冲放电加工。

它是一种以工作液作介质，利用高压电脉冲将内部电荷储能器的电能快速放电到工件表面，并在电极与工件之间形成极端高温和强烈的电场状态，从而瞬间腐蚀溶解金属，实现对工件进行加工的高精度加工方法。

电火花成型加工所用的放电脉冲能量很小，一般在10～300微焦耳之间，但是放电脉冲几乎都在1微秒以下，放电电流很大，可以达到1～10安培。

由于精度高、能广加工各种形状的工件，被广泛应用于精密的制造技术领域。

3. 电火花成型加工的特点1. 高精度。

由于无接触加工、高频脉冲放电，因此加工精度高，可以达到微米级别。

2. 零件形状复杂。

电火花加工可以加工硬质、脆性、导电性差、复杂形状的基础材料。

3. 精度稳定性高。

相对于传统机械加工，电火花加工不会受到工件摆动、温度波动对加工精度的影响。

4. 周边影响小。

由于电火花加工是在液体中进行的，因此在加工过程中不会产生静电火花，没有机械加工过程产生的切削力和切燃烧的返回力，对周边环境影响较小。

5. 操作简便。

工作过程中的操作简单、可操作性强，不需要过多的操作技能。

4. 电火花成型加工的应用电火花成型加工在机械制造、电子工业、汽车制造、光学仪器制造、航天航空制造等领域都得到了广泛的应用。

对于精密零部件和大型件加工具有极高的效率和精度，尤其是各种复杂的形状和结构的零件，更是几乎成为必须的加工手段之一。

通过电火花成型加工，可以制造出高精度、复杂地形、高质量的模具、模型、模板、刀模等各类零部件；也可以加工各种硬度、脆性材料的复杂形状，并且可以实现加工工艺难以完成的精密加工任务。

因此，电火花成型加工已经成为先进制造产业中必不可少的一种加工手段。

电火花成型加工实训总结及收获
电火花成型加工是一种通过放电将工件材料脱落，实现零件精密成型的加工方法。

在实训中，我学习了电火花加工的基本工艺、工艺参数的选择和调整，以及设备的操作和维护。

通过实践，我获得了以下几点收获：
熟练掌握了电火花加工的基本知识和技能，学会了如何正确选择电极、工作液和工艺参数，并且能够通过实际操作来调整加工精度。

提高了自己的动手实践能力和技能水平，通过不断调整加工参数，不断尝试改进工艺，逐步掌握了如何进行高精度加工。

学习了如何正确操作电火花加工设备，以及如何保养和维护设备，能够有效延长设备寿命，提高设备的使用效率。

综上所述，通过电火花成型加工的实训，我不仅提高了自己的动手实践能力和技能水平，还为今后的工作奠定了基础，我相信这对我以后的学习和工作都将有很大的帮助。

1.简述数控电火花成型加工的基本原理。

答：火花放电时，火花通道瞬时时产生大量的热，以致使电极表面的金属局部熔化甚至汽化而被蚀除下来，已使零件的尺寸、形状和表面质量达到预定要求的加工方法。

2.简述电火花成型加工机床的分类方法。

答：电火花成型机床的分类方法：电火花放电加工按工具电极和工件的互相运动关系不同可以分为电火花穿孔成型加工、电火花线切割、电火花磨削、电火花展成加工、电火花表面强化和电火花刻字。

3.电火花成型机床有那几部分组成？电火花线切割加工机床有那几部分组成？答：电火花成形机床的组成部分有：床身、立柱、工作台及轴头等主机部分；液压泵、过滤器、各种控制阀、管道等工作液循环过滤系统；脉冲电源、伺服进给系统和其他电气系统等电源箱部分。

电火花线切割加工机床由机床机械部分、脉冲电源、控制系统、工作液循环系统和机床附件等部件组成。

4.什么是电火花加工过程中的极性效应？加工时如何正确选择加工极性？答：电火花加工过程中的极性效应是：正负电极表面分别受到负电子和正离子的轰击和瞬时热源的作用，在两极表面分配到的能量不一样，因而熔化，汽化抛出的电蚀量液就不一样，电子的质量和惯性较小，容易获得很高的速度和加速度，在击穿放电的初始阶段只有小部分正离子由于质量和惯性较大，容易获得很高的速度和加速度，在击穿放电的初始阶段就有大量的电子奔向正极，把能量传递给正极表面，使正极材料迅速熔化和汽化，而正离子由于质量和惯性大，启动和加速度较慢，在击穿放电的初始阶段只有少部分正离子来得及到达负极表面并传递能量。

选择加工极性，在用短脉冲加工时，正极材料的蚀出速度大于负极材料的蚀出速度，这时工件应该接正极；在用长脉冲加工时，质量和惯性大的正离子将有足够的时间加速，到达并轰击负极表面，由于正离子的质量大，对负极表面的轰击破坏作用强，采用长脉冲时负极的蚀出速度要比正极大，这时工件接负极。

5.电火花成型加工的主要工艺参数有那些？答：电火花成型加工的主要参数有：极性的选择、电规准电参数、工作液、工件、电极材料、放电间隙等因素。

电火花成形加工技术的现状与发展趋势电火花成形加工技术是一种近年来被广泛应用的加工方法，其应用范围主要涉及模具、航空航天、医疗器械、汽车工业等领域。

本文将从现状、发展趋势和技术应用实例三个方面探讨电火花成形加工技术的发展及其未来应用前景。

一、电火花成形加工技术的现状1. 基本原理电火花成形加工技术是一种以电热放电为能量源，以电极和工件之间形成高频率脉冲放电火花为工具，通过对工件表面进行放电加工，使工件表面材料经历加热、熔化、喷射的复杂物理化学过程，在工件表面形成高精度三维形状的一种加工方法。

2. 工艺特点电火花成形加工技术具有非常显著的特点，其中包括：（1）可以加工出复杂曲面形状的工件；（2）加工精度高，可以达到微米级别；（3）加工过程受到热影响小，对于表面粗糙度和硬度要求较高的工件有很好的适用性；（4）加工过程中不需要直接接触工件表面，无需制造复杂的夹具，降低了加工成本和制造周期；（5）对于高硬度、高熔点、高强度等材料都能够进行加工。

3. 应用领域目前，电火花成形加工技术已被广泛应用于模具、医疗器械、航空航天、汽车工业等领域。

下面将以三个领域的应用实例进行说明。

二、发展趋势1. 技术不断升级随着科技的不断发展，电火花成形加工技术也在不断升级。

未来发展的趋势主要在于提高加工精度、扩大加工范围、加快加工速度、降低成本等方面。

2. 智能制造随着智能化程度的提高，电火花成形技术也将应用于智能制造。

对于生产过程的监测、控制和优化等方面，智能化技术将成为电火花成形加工技术的重要发展方向。

3. 联网与云计算电火花成形加工技术将联网互通，通过云计算技术共享资源，降低生产成本，提高加工质量。

未来电火花成形加工技术将以数字化、信息化、智能化为发展方向。

三、技术应用实例1. 模具加工模具制造领域是电火花成形加工技术的一个重要应用领域。

由于模具加工的特点是加工量小、种类多，所以需要使用低成本、高效率的生产方式。

电火花成形加工技术正是解决这一问题的有效手段。

电火花成型加工的应用场合一、电火花成型加工的基本原理二、电火花成型加工的特点三、电火花成型加工的应用场合一、电火花成型加工的基本原理电火花成型加工是利用电火花放电来加工工件的一种方法。

其基本原理是利用电极间产生的高频和高压脉冲电流，在一定的介质中形成电火花放电，将电极上的材料溶化和氧化，从而实现加工的目的。

二、电火花成型加工的特点1.精度高：电火花成型加工具有极高的加工精度，可以加工出非常细小的零件和复杂形状的表面。

2.加工范围广：电火花成型加工可以对金属和非金属材料进行加工，包括硬质合金、高温合金、陶瓷材料等。

3.加工效率低：由于电火花成型加工是一种非常缓慢的加工方法，因此其加工效率相对较低。

4.表面质量好：电火花成型加工在加工过程中不会产生机械力对工件造成损伤，因此所加工的表面质量非常好。

三、电火花成型加工的应用场合1.模具加工：电火花成型加工在模具制造中应用广泛。

模具通常具有复杂的形状和高精度的要求，而电火花成型加工正好可以满足这些需求。

利用电火花成型加工可以制造出高精度的模具零件，用于生产汽车、电子产品、家电等领域。

2.零件修复：电火花成型加工具有独特的修复能力。

当零件出现磨损、裂纹或损坏时，可以利用电火花成型加工进行修复。

通过电火花成型加工可以精确地补充和重建材料，使零件恢复原有的形状和功能。

3.导电材料加工：电火花成型加工可以对导电材料进行加工，如钛合金、铜、铝等。

这种加工方式可以制造出具有复杂形状和高精度的导电部件，常用于航空航天、电子仪器等领域。

4.装饰品制造：电火花成型加工在珠宝和工艺品制造中也有应用。

利用电火花成型加工可以制造出精美的花纹和图案，使装饰品更加独特和精美。

5.空气动力学模型制造：电火花成型加工可以制造出具有复杂曲面的空气动力学模型，用于飞行器、汽车等领域。

这些模型可以通过风洞实验来验证产品设计的合理性。

综上所述，电火花成型加工具有精度高、加工范围广、表面质量好等特点，适用于模具加工、零件修复、导电材料加工、装饰品制造、空气动力学模型制造等领域。

电火花成形加工技术的现状与发展趋势电火花成形加工技术是一种重要的金属材料加工技术，具有高精度、高效率、可靠性强等优势，被广泛应用于航天、航空、医疗器械、汽车、家电等各个领域。

然而，随着市场竞争日益激烈和技术的不断进步，电火花成形加工技术的现状与发展趋势也逐渐受到关注。

本文将从电火花成形加工技术的现状和发展趋势两个方面进行解读。

一、电火花成形加工技术的现状目前，电火花成形加工技术在我国的应用已经逐渐成熟。

检测数据表明，其加工精度可以达到0.001mm以上，而粗加工时，加工效率可以高达每小时500mm³。

此外，电火花成形加工技术还具有以下优点：1、可加工高硬度材料电火花成形加工技术采用电脉冲放电进行加工，可以对金属、合金等高硬度材料进行加工，大大拓展了加工材料的选择范围。

2、形状复杂的成品电火花成形加工技术可以制作出头发丝般细的细微形状，同时也可以加工出复杂的三维异形零部件，为大型零件的制造提供了方便。

3、内部孔加工通过电极管的穿透和内部电极扫描的方式，电火花成形加工技术可以对材料进行内部孔的加工，生产更小巧、更精细的零件。

二、电火花成形加工技术的发展趋势1、智能化随着人工智能技术的广泛运用，电火花成形加工技术也正在朝着智能化方向不断发展。

新一代智能式电火花成形加工机将拥有更加智能的控制系统、更高效的自适应控制系统和更严格的质量控制系统，使其在精度和效率上更上一层楼。

2、先进技术的应用电火花成形加工技术和其他先进技术的结合，将有助于取得更加令人瞩目的成果。

例如，采用异步高速电机、低噪音螺杆空气压缩机、高效能量回收系统、智能化机器人操作系统等技术，可以使电火花成形加工机的效率和稳定性更高。

3、环保节能在保证加工效果的前提下，电火花成形加工技术还应当加强节能环保方面的建设。

研发新型绿色电火花成形加工剂、采用清洁能源替代传统燃料、开发废气、废水资源、减少环境污染等措施，是电火花成形加工技术未来发展的必然趋势。

电火花成型加工实验指导书一、实验目的1、了解电火花成型加工的原理、特点和应用。

2、了解编制电火花成型加工程序的方法。

3、了解电火花成型加工机床的操作方法。

二、实验内容1、讲解电火花成型加工机床的组成、原理、特点及应用。

2、演示电火花成型加工机床的加工过程。

3、学生上机操作了解电火花成型加工机床加工零件的过程。

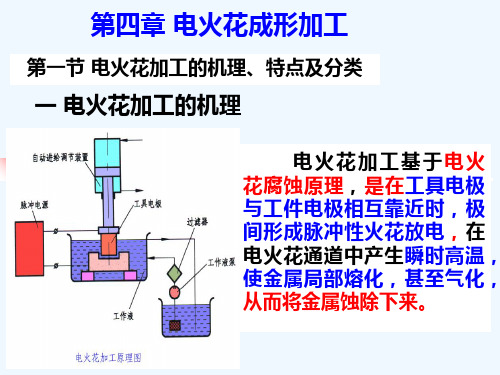

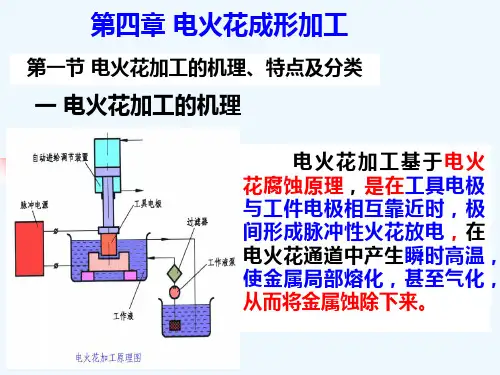

三、实验设备电火花成型加工机床一台四、电火花成型加工简介1、电火花成型加工的原理、特点和应用原理：电火花成型加工是电火花加工的一种，其基本原理如图1所示。

被加工的工件做为工件电极，紫铜（或其它导电材料如石墨）做为工具电极。

脉冲电源发出一连串的脉冲电压，加到工件电极和工具电极上，此时工具电极和工件均被淹没在具有一定绝缘性能的工作液（绝缘介质）中。

在轴伺服系统的控制下，当工具电极与工件的距离小到一定程度时，在脉冲电压的作用下，两极间最近点处的工作液（绝缘介质）被击穿，工具电极与工件之间形成瞬时放电通道，产生瞬时高温，使金属局部熔化甚至汽化而被蚀除下来，使局部形成电蚀凹坑。

这样以很高的频率连续不断地重复放电，工具电极不断地向工件进给，就可以将工具电极的形状“复制”到工件上，加工出需要的型面来。

特点：（1）由于脉冲放电的能量密度高，使其便于加工用普通的机械加工难于加工或无法加工的特殊材料和复杂形状的零件，并不受材料及热处理状况的影响。

（2）电火花加工时，工具电极与工件材料不接触，两者之间宏观作用力极小，工具电极不需要比加工材料硬，即可以柔克刚，故电极制造更容易。

应用：电火花成型加工一般应用在加工各种高硬度、高强度、高韧性、高脆性的导电材料，并且常用于模具的制造过程中。

2、实现电火花加工的条件1）工具电极和工件电极之间必须加以60V~300V的脉冲电压，同时还需维持合理的工作距离——放电间隙。

大于放电间隙，介质不能被击穿，无法形成火花放电；小于放电间隙，会导致积炭，甚至发生电弧放电，无法继续加工。

2）两极间必须充放具有一定绝缘性能的液体介质。
