电火花加工

电火花加工（英语：Electrical Discharge Machining，简称EDM），又称放电加工，是特种加工技术的一种，广泛应用在模具制造、机械加工行业。

电火花加工可以用来加工传统切削方法难以加工的超硬材料和复杂形状的工件，通常用于加工导电的材料，可以在诸如钛合金、工具钢、碳钢和硬质合金等难加工材料上加工复杂的型腔或者轮廓。

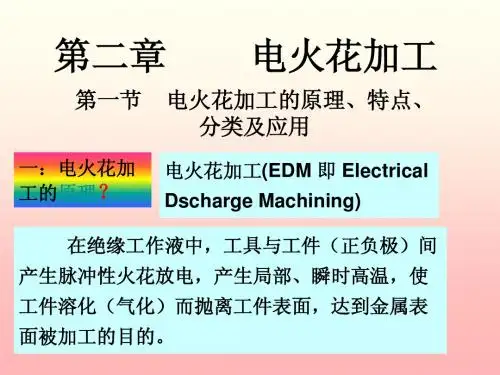

电火花加工原理是在导电的工具电极和工件之间施加上周期性快速变化的电压脉冲，通过浸没在绝缘介质中的工具电极与工件之间的脉冲性放电所产生的局部高温使工件表面金属熔化、气化，从而蚀除金属。

因此在加工过程中几乎不存在切削力。

应用这种加工方法的机床主要有：∙电火花成型加工机床：工具电极一般采用石墨或紫铜，工具和工件浸没在煤油基工作液中，通过放电把工具电极上的形状复制到工件上。

∙电火花线切割加工机床：采用去离子水（Deionized water）作为绝缘介质，采用黄铜丝或黄铜镀锌丝作为工具电极（中国大陆发明的往复走丝电火花加工线切割机床通常采用乳化液，采用钼丝作为工具电极）。

目录[隐藏]∙ 1 历史∙ 2 优点∙ 3 缺点∙ 4 线切割∙ 5 电火花加工分类∙ 6 电火花机分类∙7 电火花机放电微观过程[编辑]历史1943年，苏联学者拉扎连科夫妇（Dr. B.R. Lazarenko 及 Dr. N.I. Lazarenko ）发明电火花机，使用电阻、电容回路，即RC回路。

50年代，改进为电阻、电感、电容等回路，即既RLC回路。

60年代，改进为晶体管，可控硅脉冲电源。

70年代，改进为高低压复合脉冲、多回路脉冲、等幅脉冲、可调波形脉冲电源。

80年代，采用工业级CPU控制，能实现G码编辑等功能，极大的提升了使用性能。

日本牧野（Makino）公司在1980年发明第一台数字控制电火花加工机。

至1990年代，采用了多轴控制及刀库（ATC）技术。

近些年，无电阻技术、直线导轨技术、混粉技术等一批新工艺也成功运用在电火花机上。

什么是电火花加工一、什么是电火花加工电火花是一种自激放电，其特点如下：火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。

伴随击穿过程，两电极间的电阻急剧变小，两极之间的电压也随之急剧变低。

火花通道必须在维持暂短的时间（通常为10-7-10-3s）后及时熄灭，才可保持火花放电的“冷极”特性（即通道能量转换的热能来不及传至电极纵深），使通道能量作用于极小范围。

通道能量的作用，可使电极局部被腐蚀。

利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法，叫电火花加工。

电火花加工是在较低的电压范围内，在液体介质中的火花放电。

二、电火花加工的特点电火花加工是与机械加工完全不同的一种新工艺。

随着工业生产的发展和科学技术的进步，具有高熔点、高硬度、高强度、高脆性，高粘性和高纯度等性能的新材料不断出现。

具有各种复杂结构与特殊工艺要求的工件越来越多，这就使得传统的机械加工方法不能加工或难于加工。

因此，人们除了进一步发展和完善机械加工法之外，还努力寻求新的加工方法。

电火花加工法能够适应生产发展的需要，并在应用中显示出很多优异性能，因此，得到了迅速发展和日益广泛的应用。

电火花加工的特点如下：1.脉冲放电的能量密度高，便于加工用普通的机械加工方法难于加工或无法加工的特殊材料和复杂形状的工件。

不受材料硬度影响，不受热处理状况影响。

2.脉冲放电持续时间极短，放电时产生的热量传导扩散范围小，材料受热影响范围小。

3.加工时，工具电极与工件材料不接触，两者之间宏观作用力极小。

工具电极材料不需比工件材料硬，因此，工具电极制造容易。

4.可以改革工件结构，简化加工工艺，提高工件使用寿命，降低工人劳动强度。

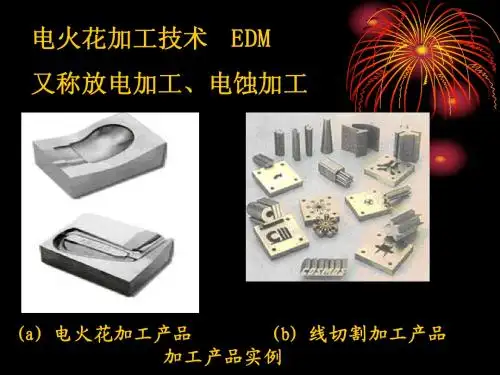

基于上述特点，电火花加工的主要用途有以下几项：1) 制造冲模、塑料模、锻模和压铸模。

2) 加工小孔、畸形孔以及在硬质合金上加工螺纹螺孔。

3) 在金属板材上切割出零件。

4) 加工窄缝。

5) 磨削平面和圆面。

1.电火花加工发展电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除导电材料的特种加工方法，又称放电加工或电蚀加工，英文简称EDM。

1943年，苏联学者拉扎连科夫妇研究发明电火花加工，之后随着脉冲电源和控制系统的改进，而迅速发展起来。

最初使用的脉冲电源是简单的电阻-电容回路。

50年代初，改进为电阻-电感-电容等回路。

同时，还采用脉冲发电机之类的所谓长脉冲电源，使蚀除效率提高，工具电极相对损耗降低。

随后又出现了大功率电子管、闸流管等高频脉冲电源，使在同样表面粗糙度条件下的生产率得以提高。

60年代中期，出现了晶体管和可控硅脉冲电源，提高了能源利用效率和降低了工具电极损耗，并扩大了粗精加工的可调范围。

到70年代，出现了高低压复合脉冲、多回路脉冲、等幅脉冲和可调波形脉冲等电源，在加工表面粗糙度、加工精度和降低工具电极损耗等方面又有了新的进展。

在控制系统方面，从最初简单地保持放电间隙，控制工具电极的进退，逐步发展到利用微型计算机，对电参数和非电参数等各种因素进行适时控制。

进行电火花加工时，工具电极和工件分别接脉冲电源的两极，并浸入工作液中，或将工作液充入放电间隙。

通过间隙自动控制系统控制工具电极向工件进给，当两电极间的间隙达到一定距离时，两电极上施加的脉冲电压将工作液击穿，产生火花放电。

在放电的微细通道中瞬时集中大量的热能，温度可高达一万摄氏度以上，压力也有急剧变化，从而使这一点工作表面局部微量的金属材料立刻熔化、气化，并爆炸式地飞溅到工作液中，迅速冷凝，形成固体的金属微粒，被工作液带走。

这时在工件表面上便留下一个微小的凹坑痕迹，放电短暂停歇，两电极间工作液恢复绝缘状态。

紧接着，下一个脉冲电压又在两电极相对接近的另一点处击穿，产生火花放电，重复上述过程。

这样，虽然每个脉冲放电蚀除的金属量极少，但因每秒有成千上万次脉冲放电作用，就能蚀除较多的金属，具有一定的生产率。

在保持工具电极与工件之间恒定放电间隙的条件下，一边蚀除工件金属，一边使工具电极不断地向工件进给，最后便加工出与工具电极形状相对应的形状来。

电火花加工简述一、电火花加工原理与特点电火花加工是一种利用电极之间脉冲放电时所产生的电力腐蚀现象进行加工的方法。

在加工过程中，工具与工件之间不断产生脉冲性的火花放电，靠放电使局部瞬间产生的高温蚀除工件多余材料。

随着电火花加工技术的发展，逐步在成型加工方面形成两种主要加工方式：电火花成型加工和电火花线切割加工。

1.电火花加工原理图6.70 电火花加工原理电火花加工又称为电腐蚀加工，其加工原理见图6.70所示。

电火花加工时，工具电极和被加工工件放入绝缘液体中，在两者之间加100V左右的电压。

因为工具电极和工件的表面不是完全平滑的，存在着无数个凹凸不平处，所以当两者逐渐接近、间隙变小时，在工具电极和工件表面的某些点上，电场强度急剧增大引起绝缘液体的局部电离，通过这些间隙发生火花放电。

电火花加工时，一秒钟会发生数十万次脉冲放电，每次放电都由10－5～10－4 ms的火花放电及持续10－3～1ms的过渡电弧构成。

火花的温度高达5 000℃，火花发生的微小区域（放电点）内，工件材料被熔化和气化。

同时，该处的绝缘液体也被局部加热，急速地气化，体积发生膨胀随之产生很高的压力。

在这种高压力的作用下，已经熔化、气化的材料就从工件的表面迅速地被除去。

每次放电后，工件表面上产生微小放电痕，这些放电痕的大量积累就实现了工件的加工。

电火花加工中的放电具有放电间隙小、温度高、放电点电流密度大等特点。

2.电火花加工的特点电火花加工有以下特点：（1）可以加工任何硬、脆、韧、软、高熔点的导电材料，在一定条件下，还可以加工半导体材料和非导电材料。

（2）加工时“无切削力”，有利于小孔，薄壁、窄槽以及各种复杂形状的孔、螺旋孔、型腔等零件的加工，也适合于精密微细加工。

（3）当脉冲宽度不大时，对整个工件而言，几乎不受热的影响，因此可以减少热影响层，提高加工后的表面质量，也适于加工热敏感的材料。

（4）可以任意调节脉冲参数，在一台机床上连续进行粗、半精、精加工。
