钢筋直螺纹连接套规程(QB1640HX-2001)及施工方法

钢筋直螺纹套筒连接施工工艺13.1材料要求13.1.1 原材钢筋应符合下列规定：1 应有出厂合格证和出厂检验报告；2 钢筋应平直、无损伤，表面应无裂纹、老锈及油污；3 应抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。

13.1.2 直螺纹连接套筒应采用45号优质碳素结构钢或其他经试验确认符合要求的钢材制作。

套筒表面应有规格标记及产品合格证。

13.1.3 连接套筒应符合以下规定：1 有明显的规格标记，一端孔应用密封盖扣紧；2 连接套筒进场时应有产品合格证；3 标准型连接套筒的外形尺寸应符合表13.1.3的规定；4 连接套螺纹中径尺寸的检验采用止、通塞规。

止塞规旋入深度小于等于3倍螺距，通塞规应能全部旋入；5 连接套应分类包装存放，不应混淆和锈蚀；6 螺纹牙形饱滿，套筒表面无裂纹或其它肉眼可见缺陷。

13.2主要机具13.2.1 机械设备可采用直螺纹套筒生产厂家配套的直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮、工作扳手、丝头保护帽、冷却液等。

13.2.2 主要测量工具可采用量规、牙形规、卡规、直螺纹塞规等。

13.3作业条件13.3.1 技术提供单位应提供有效的型式检验报告，钢筋原材已复验合格。

13.3.2 直螺纹套丝机等机械设备经维护试用，测力扳手经校验，可满足施工要求。

13.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

13.3.4 技术准备应满足下列要求：1 钢筋应先调直再加工，切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不应用气割下料；2 检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐；3 批量加工前，先按钢筋不同厂家、不同规格分别制作接头试件进行工艺检验，试验合格并取得试验报告后方可开始批量加工。

13.3.5 接头位置应符合设计要求及施工规范的规定。

钢筋直螺纹连接丝头加工操作规程
一、加工要求
1、钢筋接头加工人员必须经培训合格后方可上岗，并确保相对稳定。

2、严格进行工艺检验。

3、需加工套丝的钢筋必须采用带锯、砂轮锯或带圆弧形刀片的专用钢筋切断机进行切割，钢筋端部应平整。

4、需加工套丝的钢筋马蹄形缺口，镦粗头不得有与钢筋轴线相垂直的横向裂纹。

5、钢筋丝头长度应满足企业标准中产品设计要求，极限偏差应为0~2.0p。

6、钢筋丝头宜满足6f级精度要求，应采用专用直螺纹量规检验，通规应能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。

各规格的抽检数量不应少于10%，检验合格率不应小于95%。

7、螺纹丝头牙形饱满，无断牙。

二、工艺流程
钢筋断面平头→处理断面角刺头检测
三、丝头加工
1、按所需的钢筋规格调整试棒，并调整好滚丝机内孔最小尺寸。

2、按钢筋规格更换涨刀环，并按滚钉的丝头尺寸调整好剥助挡板的直径尺寸。

3、调整剥助挡板及滚压行程开关位置，保证剥助及滚压螺纹的长度符合丝头加工尺寸的规定。

4、丝头加工时必须使用水性润滑液，严禁使用油性润滑液。

5、丝头加工完成，检验合格后，必须使用专用的钢筋丝头或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动，运输过程中损坏或污染。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。

图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。

钢筋直螺纹套筒连接技术规程一、施工准备各种规格、级别的钢筋，必须有出厂合格证。

报监批准进场后须经物理性能检定和见证取样试验，对于进口钢材增加化学检验，经检验合格后方能使用。

提供的直螺纹连接套必须有出厂合格证，并有生产厂家提交的有效的型式检验报告。

两端孔口应有密封盖。

施工前应对直螺纹连接套进行现场见证抽样检验。

加工直螺纹丝头的人员应经培训、考核，持证上岗。

加工前必须认真检查机具设备是否齐全、完好，处于正常状态。

二、施工方法1、工艺流程钢筋端部调直→镦粗车牙→安装连接套→现场安装下料及钢筋端部调直：无齿锯切割钢筋下料，钢筋端面应与钢筋轴线垂直，若有偏差，需进行钢筋调直，调直后的钢筋不得有马蹄形或弯曲。

镦粗车牙：钢筋下料后，在液压冷锻压床上将钢筋墩粗，墩粗后的钢筋不得出现裂缝，如发现外观质量不符合要求时，应及时割除，重新墩粗。

加工丝头时，应采用水溶性切削滑液，不得在不加润滑液的情况下车牙。

加工的钢筋螺纹丝头的外形尺寸、牙形、螺距等必须满足产品设计要求，且经配套的量规检测合格。

加工完，经检验合格的丝头应加以保护，戴好保护帽，并按工程部位、规格分类堆放整齐。

套筒尺寸允许偏差（mm）头拼接时应用扳手拧紧，应使两个丝头在套筒中央位置相互顶紧。

（下图所示）头试件应达到《钢筋机械连接通用技术规程》中相应等级的强度要求。

2、接头验收接头的检验应符合现行行业标准《钢筋机械连接通用技术规程》中相关规定。

同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批，每批检验3个接头。

三、套筒连接的保护措施四、运输过程为避免运输过程中损坏钢筋头、套筒和钢筋头分别用塑料螺纹头保护套和套筒内螺纹保护盖加以保护。

五、施工期间在侧墙、柱预留钢筋接头，在浇筑侧墙、柱混凝土前，先用钢制保护套套住钢筋螺纹头，并在其周围预留泡沫塑料块，待需要连接钢筋时，清除泡沫塑料，拧开钢制保护套，露出钢筋螺纹头后进行套筒连接。

钢筋直螺纹套筒连接施工工艺标准1 适用范围钢筋套筒连接，适用于一、2#隧道基坑围护桩的主筋（螺纹筋）的连接。

与钢筋焊接相较，钢筋套筒连接可以加速施工进度、降低作业人员的施工难度，进而保证钢筋主筋间距和钢筋保护层的合格率。

2 工艺流程图说明：本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺。

若是某道工序经自检不合格，不能进行下道工序施工。

3 主要技术参数施 工 准 备1、钢筋下料工具检查1、套丝长度检查2、螺纹丝头牙形和螺距钢 筋 下 料1、钢筋原材检验2、套筒检验钢 筋 套 丝钢 筋 连 接下 道 工 序1、套筒与钢筋规格是否一致2、两端钢筋拧进是否3.1 钢筋的连接宜采用机械连接接头。

3.2 受力钢筋的连接街头应设置在内力较小处，并应错开布置。

对焊接接头和机械连接接头，在接头长度区段内，同一根钢筋不得有两个接头。

配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率，应符合表1的规定。

表1 接头长度区段内的受力钢筋接头面积的最大百分率注：1.焊接接头长度区段内是指35d（d为钢筋直径）长度范围内，但不得小于500mm。

2.在同一根钢筋上宜少设接头。

3.3 套筒应符合以下要求：3.3.1 套筒与锁母材料宜采用优质碳素结构钢或合金结构钢，表面无裂纹或其它缺点。

3.3.2 有产品质量合格证。

套管成品分类包装、寄存，未混淆和生锈。

3.3.3 套筒必需为定型产品，严禁擅自加工。

4 工艺要求4.1 支架布置：套丝机主轴中心线与放置在支架上的待加工钢筋中心线维持一致，同时支架的搭设应保证钢筋摆放水平。

4.2 钢筋下料：钢筋下料可采用钢筋切断机、砂轮切割机等下料，不得用气割下料。

钢筋下料时，要求切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，端部不直须调直下料。

4.3 钢筋套丝：检查合格的丝头，及时将其一端戴上塑料保护帽，另一端拧上同规格的连接套筒并拧紧，并按规格堆放整齐待用。

4.4 钢筋连接4.4.1 钢筋连接之前，先回收丝头上的塑料保护帽和套筒端头的塑料密封盖，检查螺纹丝扣是不是完好无损、清洁。

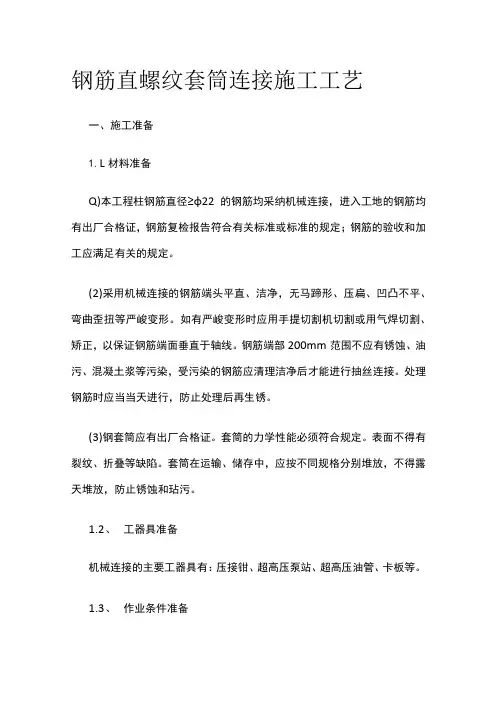

钢筋直螺纹套筒连接施工工艺一、施工准备1.L材料准备Q)本工程柱钢筋直径≥φ22的钢筋均采纳机械连接，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或标准的规定；钢筋的验收和加工应满足有关的规定。

(2)采用机械连接的钢筋端头平直、洁净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严峻变形。

如有严峻变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。

钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理洁净后才能进行抽丝连接。

处理钢筋时应当当天进行，防止处理后再生锈。

(3)钢套筒应有出厂合格证。

套筒的力学性能必须符合规定。

表面不得有裂纹、折叠等缺陷。

套筒在运输、储存中，应按不同规格分别堆放，不得露天堆放，防止锈蚀和玷污。

1.2、工器具准备机械连接的主要工器具有：压接钳、超高压泵站、超高压油管、卡板等。

1.3、作业条件准备⑴进行套筒挤压接头作业的人员必须经过培训，取证后方可上岗操作。

⑵工程开工前，应由套筒挤压接头技术提供单位提交有效的型式检验报告。

型式检验报告必须记载送检试件的各项参数。

包括:套筒长度、外径、内径、挤压道次、挤压力、压痕处平均直径或挤压后套筒长度。

以便对挤压接头的外观质量进行检查。

⑶钢筋挤压连接作业开始前，应对每批进场钢筋进行挤压接头工艺检验。

以便检查接头技术提供单位所确定的工艺参数是否与本工程的钢筋相适应。

工艺检验合格后，方可开始施工。

⑷检查挤压设备是否正常，并试压，符合要求后方可开始作业。

1.4、技术准备⑴按要求熟悉设计图纸和施工规范的要求；⑵编制专项施工方案，并做好施工技术交底；⑶制定并按要求执行钢筋工程的质量验收程序等。

二、施工工艺2.1、机械连接施工工艺工艺流程：钢筋下料一钢筋断位平头一滚压螺纹一丝头检查一带帽保护一现场连接一质量检查。

2.2、操作工艺⑴根据设计图纸要求和实际情况进行下料计算，扎好的钢筋应清除钢筋端头的锈污、泥沙等杂物；钢筋端头呈马蹄形，有飞边、弯折或纵肋尺寸超大者，应先矫正或砂轮修磨。

钢筋直螺纹套筒连接施工方案一、施工前准备工作1.施工图纸的审查：对工程图纸进行审查，确认钢筋直螺纹套筒连接的位置和数量，同时检查钢筋的规格和质量要求。

2.材料准备：根据图纸的要求，准备好所需的钢筋和钢筋直螺纹套筒。

3.现场准备：清理施工现场，并做好基础工程的施工准备。

二、施工步骤1.开槽准备：在混凝土中打孔，孔的直径和深度根据钢筋直螺纹套筒的规格和要求确定。

打孔的位置要根据图纸进行定位，并确保孔的位置准确无误。

2.钢筋准备：根据图纸要求，将钢筋剪裁成合适的长度，并清理好表面的锈蚀物，保证钢筋的质量。

3.钢筋直螺纹套筒的安装：将预先准备好的钢筋直螺纹套筒插入预先打孔的混凝土中，直到套筒的底部与混凝土表面齐平。

同时，要确保套筒的位置和方向正确。

4.钢筋的安装：将准备好的钢筋插入钢筋直螺纹套筒中，并通过旋转的方式将钢筋与套筒连接起来，直到钢筋插入到套筒的末端。

5.钢筋连接的质量检查：检查钢筋的连接是否牢固，是否满足图纸的要求，是否有损坏或者缺陷。

6.混凝土施工：在完成钢筋连接后，进行混凝土浇筑工作，确保混凝土的质量和强度。

7.等待固结：等待混凝土固结和硬化后，施工人员可以进行后续的工作。

三、施工注意事项1.安全防护：在施工过程中，施工人员应注意安全防护，穿戴好相应的安全装备，确保工作人员的人身安全。

2.施工质量：严格按照设计图纸要求进行施工，确保钢筋直螺纹套筒连接的质量，避免出现质量问题。

3.检查要求：在施工过程中，对每一道工序进行质量检查，确保施工质量符合规范要求。

4.进度控制：合理安排施工进度，确保施工的连续性和效率，避免影响整体工程进度。

5.施工记录：在施工过程中，做好相应的施工记录，包括施工日期、数量、质量等，在施工完成后可以用于施工验收和后续工程的记录。

综上所述，钢筋直螺纹套筒连接施工方案主要包括施工前的准备工作、施工步骤和施工注意事项。

在施工过程中，应严格按照设计要求进行施工，并注意安全防护和施工质量的控制，以确保钢筋直螺纹套筒连接的质量。

杨庄河炼化区生产管理综合楼工程钢筋套筒直螺纹连接施工方案编制人:审核人:审批人：延安圣远建司黄陵分公司杨庄河炼化区项目部2007年6月22日钢筋套筒直螺纹连接施工方案在施工前所有管理人员，施工班组及操作工人，认真熟悉图纸弄清钢筋型号，规格大小，在图纸上钢筋分布情况，并掌握直螺纹连接规范，技术质量要求。

一、施工工艺（一）钢筋直螺纹连接工艺流程钢筋头切割→打磨→滚压螺纹丝→丝头套筒检验→保护帽→现场连接→抽检。

（二）操作工艺1．技术准备①凡参与接头施工的操作工人，必须参加技术培训，持证上岗。

②核对有编号的布筋图，加工料单与成品数量、质量必须符合国家规范。

③做好技术交底2．材料准备①材料的品种规格，套筒的规格、型号以及钢筋的品种规格必须符合设计要求。

②机具设备：切割机、角压机、套丝机、力矩、扳手及量规。

3．质量要求①套筒必须符合图纸要求，应有产品合格证，两端螺纹孔应有扣护盖，套筒表面应有规格标记。

②钢筋套丝后的螺牙应符合质量标准，钢筋切口端面及丝头、牙形、螺距等应符合质量标准，并与连接套筒螺纹规格相同。

③必须严格进行质量检验后方可施工（实验报告）。

三、操作顺序木工程从①轴向○22轴方向流水施工，钢筋大致分布情况先南北后东西。

在施工现场先做上一个样品连接区段经质检、监理、甲方验收后方可全面施工。

操作中注意事项如下：①连接钢筋时，钢筋规格连接套的规格一致，钢筋螺纹的型式、螺距、螺纹外径应与连接套匹配并确保钢筋和连接套的丝扣干净，完好无损。

②连接钢筋应对准轴线将钢筋拧入连接套。

③接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，套筒每端不得有一扣以上的完整丝扣外露，加长型接头的外露丝扣数不受限制，但应有明显标记，以检查进入套筒的丝头长度是否满足要求。

④木工程采用正反丝扣型接头安装。

1 本工艺标准合用于工业与民用建造现浇钢筋混凝土结构中直径16~40mm 的热轧Ⅱ、Ⅲ级同级钢筋的同径钢筋的连接。

2 施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

2.1.2 连接套应符合以下要求：2.1.2.1 有明显的规格标记(如32 或者32)。

2.1.2.2 直孔用塑料密封盖封住。

2.1.2.3 有产品合格证。

2.1.2.4 连接套应分类包装存放，不得混淆和锈蚀。

2.1.3 主要机具：2.1.3.1 钢筋套丝机：可套制直径16mm 及以上的Ⅱ、Ⅲ级钢筋的套丝机。

2.1.3.2 量规：量规包括牙形规、卡规和塞规。

2.1.3.3 力矩扳手：力矩扳手必须经计量管理部门批准，有创造计量器具许可证的生产厂生产的产品。

力矩扳手需定期经计量管理部门批准生产的扭力仪检定，检定合格后方准使用。

检定期限每半年一次，且新开工工程必须先进行检定方可使用。

2.2 作业条件：2.2.1 操作工人(包括套丝的工人)必须经专门培训，并经考试合格后方可上岗。

2.2.2 接头位置应符合规定。

2.2.3 熟悉图纸，做好技术交底。

3 操作工艺3.1 工艺流程：钢筋下料→ 钢筋套丝→ 接头单体试件试验→ 钢筋连接→ 质量检查3.2 钢筋下料可用钢筋切断机或者砂轮锯，不得用气割下料。

钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得浮现马蹄形。

3.3 钢筋套丝：3.3.1 套丝机必须用水溶性切削冷却润滑液，不得用机油润滑或者不加润滑液套丝。

3.3.2 钢筋套丝质量必须用牙形规与卡规检查，钢筋的牙形必须与牙形规相吻合，其直径必须在卡规上标出的允许误差之内，直罗纹丝扣完整牙数不得小于表4-26 的规定值。

直罗纹丝扣完整牙数表 4-26钢筋直径(mm) 完整牙数不小于(个)16~18 520~22 725~28 832 1036 1140123.3.3 在操作工人自检的基础上，质检员必须每批抽检3%，且不少于3 个，并填写检验记录。

钢筋直螺纹连接操作规程1. 引言钢筋直螺纹连接是建筑工程中常用的连接方式之一，通过将钢筋的两端加工成螺纹，利用螺纹的摩擦力来实现连接。

本文档旨在规范钢筋直螺纹连接的操作流程，以确保连接的质量和安全性。

2. 适用范围本规程适用于钢筋直螺纹连接的施工操作，包括螺纹加工、螺纹连接和检验等环节。

3. 设备和材料•钢筋•螺纹加工机•端头螺纹刀具•清洁刷子•扳手•螺纹脂或防锈膏4. 操作流程4.1 准备工作1.确保施工现场安全，周围无杂物和障碍物。

2.准备所需设备和材料，并对设备进行检查和维护，确保正常运行。

4.2 螺纹加工1.将钢筋放置在螺纹加工机上，固定好并调整加工机的刀具便于操作。

2.在钢筋的加工长度处进行标记，确保加工的螺纹长度符合要求。

3.将加工机的刀具与钢筋的端头对准，开机进行加工。

加工过程中要确保切削平稳、连续，螺纹的规格和尺寸符合要求。

4.加工完成后，用清洁刷子清除螺纹上的切屑和铁锈，确保螺纹表面干净。

4.3 螺纹连接1.将两根加工好的钢筋并排摆放，调整好两根钢筋的位置和方向。

2.用扳手将两根钢筋旋转连接，确保连接牢固，螺纹之间的过渡平滑，无明显的错位和松动。

3.如果需要使用螺纹脂或防锈膏，可以在螺纹连接前涂抹适量的螺纹脂或防锈膏，以增加摩擦力和抗腐蚀性能。

4.4 检验1.对螺纹连接进行目测检查，确保连接部位无明显的缺陷和损坏。

2.使用扳手或扭矩扳手进行力学性能检验，检查螺纹连接的扭矩是否符合标准要求。

3.使用金属探伤仪等设备进行无损检测，检查螺纹连接是否存在裂纹和松动现象。

4.记录检验结果并进行归档。

5. 安全注意事项•操作人员必须佩戴防护装备，包括安全帽、手套、口罩等。

•遵守设备操作规范，禁止戴手套、长发等可能被卷入设备的物品靠近操作区域。

•注意螺纹加工机的刀具锋利，操作时要小心，避免切伤。

•钢筋直螺纹连接时，注意力学性能检验，确保连接的稳固性和可靠性。

6. 结束语以上是钢筋直螺纹连接的操作规程，在进行连接操作时务必按照规程的要求进行，确保连接的质量和安全性。

钢筋接头直螺纹连接施工工艺标准1 基本规定1.1 采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。

钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。

在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：（1）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。

（2）接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。

（3）受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。

（4）对直接承受力荷载的结构构件，接头百分率不应大于50%。

1.2 接头端头距钢筋弯曲点不得小于钢筋直径的10倍。

1.3 不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。

2 施工准备2.1 技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。

（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。

2.2 材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。

（2）质量要求：1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

2）套筒与锁母材料质量要求：①套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应GB 699规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。

2.3 主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。

钢筋直螺纹套筒连接钢筋施工工艺一、施工准备1、材料准备（1）钢筋：用于施工的钢筋是经过进场检验并符合要求的钢筋。

钢筋端头进行预处理，将弯头矫直或切除，要求钢筋端面与钢筋轴线基本垂直。

(2）钢筋套筒:由厂家提供，其规格型号必须与进场的钢筋相对应，套筒必须有出厂合格证，经检验确认后方可使用。

（3）水溶性切削液，加工丝头时用.（4）丝头保护帽。

2、机具准备（1）无齿锯或专用钢筋切断设备,角磨机,扳手，管钳等。

（2)钢筋剥肋滚压直螺纹机,检查设备完好，按规定的钢筋规格调试好设备。

丝头加工时采用水溶性切削液，严禁用机油,严禁不加切削液加工。

3、技术准备（1）按照图纸确定好钢筋的连接位置,为下料做准备。

（2）参加丝头加工及连接施工的人员必须进行技术培训，经考核合格并颁发上岗操作证，方可上岗操作。

二、施工工艺1、工艺流程钢筋丝头加工：钢筋端面平头→丝头加工→丝头质量检验→带帽保护（必要时带套筒保护)→丝头质量抽检→存放待用。

钢筋连接:钢筋就位→拧下钢筋保护帽或套筒保护盖→丝头旋入套筒→接头拧紧→自检→作标记→施工检验.2、操作工艺（1）钢筋端面平头：宜采用砂轮切割机或其它专用切断设备，严禁气割。

要使得钢筋端面与钢筋轴线垂直，不得有马蹄形或扭曲，钢筋端部不得有弯曲,出现弯曲时应调直. (2)丝头加工，即剥肋滚压直螺纹，标准型直螺纹丝头长度不应小于连接套筒长度的1/2，允许加工误差(0，+2p）（p为螺距）;牙顶宽度大于0.3P的不完整螺纹累计长度不得超过两个螺纹周长。

丝头加工时应使用水性润滑液,不得使用油性润滑液。

加工时操作者自检丝头质量。

（3）丝头加工好后带上保护帽,防止螺纹被磕碰或被污染，以抽检合格后按规格型号及类型进行分类存放。

（4）钢筋连接：连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒丝扣应干净、完好无损.钢筋就位后拧下钢筋保护帽或套筒保护盖，将其与套筒对正，然后使用扳手或管钳等工具旋转套筒，将连接接头拧紧,要求两个钢筋丝头在套筒中间位置相互顶紧.采用预埋接头时，连接套的位置、规格和数量应符合设计要求。

钢筋直螺纹套筒连接方案1.准备工作：首先要确定连接的钢筋直径和长度，并准备好对应尺寸的套筒和螺栓。

2.钢筋加工：将待连接的两根钢筋的两端分别加工成直螺纹。

具体加工方式为使用螺纹机或者手工割切钢筋，并通过螺纹刀将钢筋两端分别加工成直螺纹。

3.套筒安装：将加工好的钢筋分别插入套筒两端，并用手工或者工具将套筒旋紧，保证套筒完全固定在钢筋上。

4.固定螺栓：在套筒外侧，使用定位工具确定螺栓的位置，并将螺栓穿过套筒和钢筋，然后旋紧螺栓，使其达到理想的连接效果。

5.检查和测试：连接完成后，进行检查和测试，确保连接牢固。

可采用拉力试验和钢筋断裂试验等方法进行测试，以验证连接的可靠性和耐力。

1.结构简单：该连接方案只需要使用套筒和螺栓，结构简单明了，易于操作和维护。

2.传力效果好：钢筋直螺纹套筒连接具有良好的传力效果，连接牢固，能够满足工程结构对于强度和刚度的要求。

3.适应性强：钢筋直螺纹套筒连接适用于不同直径和长度的钢筋连接，便于根据具体工程需要进行调整。

4.施工快捷：该连接方式施工简单、快捷，不需要进行打磨、锚固等复杂工序，可大幅提高工程进度。

然而，钢筋直螺纹套筒连接也存在一些缺点：1.施工要求高：钢筋直螺纹套筒连接的施工要求较高，需要确保加工精度和连接质量，否则可能会影响连接的可靠性。

2.潜在的腐蚀问题：套筒和钢筋连接的接触面可能会受到腐蚀的影响，在一些高湿度环境下需要进行防腐措施。

综上所述，钢筋直螺纹套筒连接方案是一种常用的构件连接方式，其具有结构简单、易于操作和连接牢固等优点。

在实际工程应用中，需要根据具体工程情况和设计要求选择合适的连接方式，并严格按照施工规范进行操作，以确保连接的可靠性和安全性。

钢筋直螺纹套筒连接施工工艺标准1 适用范围钢筋套筒连接，适用于1、2#隧道基坑围护桩的主筋（螺纹筋）的连接。

与钢筋焊接相比，钢筋套筒连接可以加快施工进度、降低作业人员的施工难度，进而保证钢筋主筋间距和钢筋保护层的合格率。

2 工艺流程图说明：本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺。

如果某道工序经自检不合格，不能进行下道工序施工。

施 工 准 备1、钢筋下料工具检查2、钢筋下料端面检查 1、套丝长度检查 2、螺纹丝头牙形和螺距钢 筋 下 料1、钢筋原材检验2、套筒检验3、操作人员培训4、加工平台检验钢 筋 套 丝钢 筋 连 接下 道 工 序1、套筒与钢筋规格是否一致2、两端钢筋拧进是否对称3 主要技术参数3.1 钢筋的连接宜采用机械连接接头。

3.2 受力钢筋的连接街头应设置在内力较小处，并应错开布置。

对焊接接头和机械连接接头，在接头长度区段内，同一根钢筋不得有两个接头。

配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率，应符合表1的规定。

表1 接头长度区段内的受力钢筋接头面积的最大百分率注：1.焊接接头长度区段内是指35d（d为钢筋直径）长度范围内，但不得小于500mm。

2.在同一根钢筋上宜少设接头。

3.3 套筒应符合以下要求：3.3.1 套筒与锁母材料宜采用优质碳素结构钢或合金结构钢，表面无裂纹或其它缺陷。

3.3.2 有产品质量合格证。

套管成品分类包装、存放，未混淆和生锈。

3.3.3 套筒必须为定型产品，严禁私自加工。

4 工艺要求4.1 支架布置：套丝机主轴中心线与放置在支架上的待加工钢筋中心线保持一致，同时支架的搭设应保证钢筋摆放水平。

4.2 钢筋下料：钢筋下料可采用钢筋切断机、砂轮切割机等下料，不得用气割下料。

钢筋下料时，要求切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，端部不直须调直下料。

4.3 钢筋套丝：检查合格的丝头，及时将其一端戴上塑料保护帽，另一端拧上同规格的连接套筒并拧紧，并按规格堆放整齐待用。

钢筋直螺纹连接套QB1640HX-20011、范围本标准规定了钢筋直螺纹连接套（以下简称连接套）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于工业与民用建筑的钢筋混凝土结构中钢筋直径为φ16-φ14mm的Ⅱ、Ⅲ级钢筋连接使用的钢筋直螺纹连接套。

2、引用标准下列标准所包含的条文，通过在标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB699-1999 优质碳素结构钢技术条件G1499-1991 钢筋混凝土用热轧带肋钢筋GB/T2828-1987 逐批检查计数抽样程序及抽样表JGJ/107-2003 钢筋机械连接通用技术规程GB197-1981 普通螺纹公差与配合GB/T1031-1995 表面粗糙度参数及其数值3、产品分类3.1按钢筋规格划分，见表1表13.2按接头特性划分，见表2表23.3型号与标记接头的型号由名称代号、特性代号及主要参数代号组成。

GZT:参数代号，用钢筋直径表示X:特性代号，用表2中的代号表示XX:名称代号，用GZT表示钢筋直螺纹连接套例1钢筋直径φ25mm的标准型接头标记为：GZT .B25例2钢筋直径φ28mm及φ32mm异径型接头标记为：GZT.Y28/32 3.4标准型结构形式见图13.5连接套结构尺寸见表3表34、技术要求4.1产品应符合本标准的规定,并按规定程序批准的图样和技术文件制造。

4.2材质4.2.1钢筋钢筋的机械性能、化学成分应符合GB1499-1998标准中Ⅱ、Ⅲ级热轧带肋钢筋规定。

4.2.2连接套连接套采用性能不低于45碳素结构钢制造，其机械性能、化学成份应符合GB699标准规定，连接套的长度偏差为0～-2mm，外径公差为±0.5mm。

4.3螺纹参数基本牙型 750φ16～φ22 螺距2.5mmφ25～φ32 螺距3.0mm φ36～φ40 螺距3.5mm4.4连接套连接钢筋制成接头的抗拉强度应大于等于钢筋母材抗拉强度，且大于等于0.9倍钢筋母材抗拉强度实测值。

钢筋直螺纹连接工艺流程
钢筋滚轧直螺纹连接的工艺流程为：钢筋原料→切头→机械加工(丝头加工)→套丝加保护套→现场钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。

1、所加工的钢筋应先调直后再下料，切口端面与钢筋轴线垂直，不能有马蹄形或挠曲。

钢筋端部平头使用台式砂轮片切割机进行切割。

2、加工丝扣的牙形，螺纹必须与连接套的牙形、螺距一致，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。

3、已加工完成并检验合格的丝头要加以保护，钢筋一端丝头戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。

4、钢筋连接时，钢筋的规格和连接套的规格一致，并确保丝头和连接套的丝扣干净、无损。

5、连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。

6、连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头；连接成型后用红油漆作出标记，以防遗漏。

7、检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙。

如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。

直螺纹钢套筒连接施工方案一、前期准备工作：1.确定施工方案：根据设计图纸和相关规范要求，确定直螺纹钢套筒连接的具体施工方案。

2.准备材料：根据设计要求和施工方案，准备好直螺纹钢套筒、螺纹钢筋、螺纹套筒接头、螺纹套筒接头连接螺母等材料。

3.准备设备：准备好切割机、焊接设备、牵引设备等必要的施工设备。

4.检查施工区域：检查施工区域是否符合施工要求，如有不符合的地方需要进行必要的处理。

二、施工步骤：1.切割螺纹钢筋：根据设计图纸要求和需要连接的钢筋长度，使用切割机将螺纹钢筋切割成适当的长度。

2.清理螺纹钢筋：使用刷子和清洁剂对螺纹钢筋进行清洁，去除油污、灰尘等杂物，确保螺纹钢筋表面干净。

3.套装螺纹套筒接头：将螺纹套筒接头穿入螺纹钢筋上，确保套筒与钢筋之间的螺纹完全匹配。

4.焊接连接：将连接螺母穿入螺纹套筒接头上，并使用焊接设备对螺纹套筒接头与螺纹钢筋进行焊接固定。

5.拉拔测试：使用牵引设备对连接后的螺纹套筒接头进行拉拔测试，确保连接牢固可靠。

6.防腐处理：对焊接好的螺纹钢套筒连接进行防腐处理，以提高其耐久性和防腐性能。

7.验收和记录：对每一道工序进行验收，并进行相应的记录，确保施工质量的可追溯性。

三、安全措施：1.施工现场应设置相应的安全警示标识，落实施工现场安全管理制度。

2.施工人员应佩戴相应的安全防护设备，如安全帽、安全鞋等。

3.施工设备应定期检查和维护，确保其安全可靠。

4.施工现场应保持整洁，确保安全通道畅通无阻。

5.严禁酗酒、吸烟和乱扔杂物等行为，严禁违规操作和违反规定的行为。

四、质量控制：1.严格按照设计图纸和规范要求施工，确保连接的尺寸、位置和质量符合设计要求。

2.施工过程中要保持工艺的规范和统一，确保施工质量的一致性。

3.对焊缝进行质量检查，确保焊接质量符合相关规范要求。

4.对施工过程进行质量记录，发现问题及时处理和整改。

通过以上的施工步骤和安全、质量控制措施，可以确保直螺纹钢套筒连接施工的顺利进行和连接质量的可靠性。

钢筋直螺纹连接及丝头加工操作规程第一章总则第一条根据《建筑钢筋机械连接技术规程》要求和钢筋直螺纹连接及丝头加工操作规程，规范钢筋直螺纹连接及丝头加工工作，确保连接质量，保障工程安全。

第二条适用范围本规程适用于建筑、水利、交通、电力等工程施工过程中对钢筋直螺纹连接及丝头加工的工作。

第三条主要装备及工具1.钢筋弯曲机2.钢筋切割机3.钢筋直螺纹机4.长度测量工具5.手动工具（扳手，榔头，锤子等）第二章钢筋直螺纹连接第一节连接材料1.钢筋：采用执行标准要求的钢筋，并进行验收合格。

2.螺纹套筒：符合标准要求的螺纹套筒，具有足够强度和耐腐蚀性。

第二节连接准备工作1.对待连接的两根钢筋进行清理，确保无灰尘、油污等杂物。

2.根据要求，将钢筋切割到所需长度，并且使用测量工具测量其准确的长度。

第三节连接操作流程1.将待连接的两根钢筋置于钢筋直螺纹机工作台上，并使用张力装置固定钢筋的位置。

2.开机操作钢筋直螺纹机，根据钢筋直径和螺纹尺寸合理调整机械参数。

3.钢筋直螺纹机自动将钢筋进行螺纹加工，加工完毕后将螺纹套筒安装在其中一根钢筋的螺纹上。

4.将另一根钢筋的末端对准已安装螺纹套筒的钢筋端，使用扳手将两根钢筋旋转插入，直至连接部位达到要求的插入深度。

5.检查连接部位的质量，确保连接坚固，并使用榔头轻敲连接部位，以确保连接无松动。

第三章钢筋丝头加工第一节加工材料1.钢筋：采用执行标准要求的钢筋，并进行验收合格。

第二节加工准备工作1.对待加工的钢筋进行清理，确保无灰尘、油污等杂物。

2.根据要求，将钢筋切割到所需长度，并使用测量工具测量其准确的长度。

第三节加工操作流程1.将待加工的钢筋放置在钢筋弯曲机的工作台上，并根据要求调整机械参数。

2.开始加工前，确认刀盘的位置调整正确，并且钢筋牢固地固定在工作台上。

3.开机操作钢筋弯曲机，将待加工的钢筋通过刀盘进行弯曲，并根据要求将丝头加工成所需形状。

4.加工完毕后，使用测量工具对加工后的丝头进行尺寸检查，确保其符合要求。
