液晶面板构成？

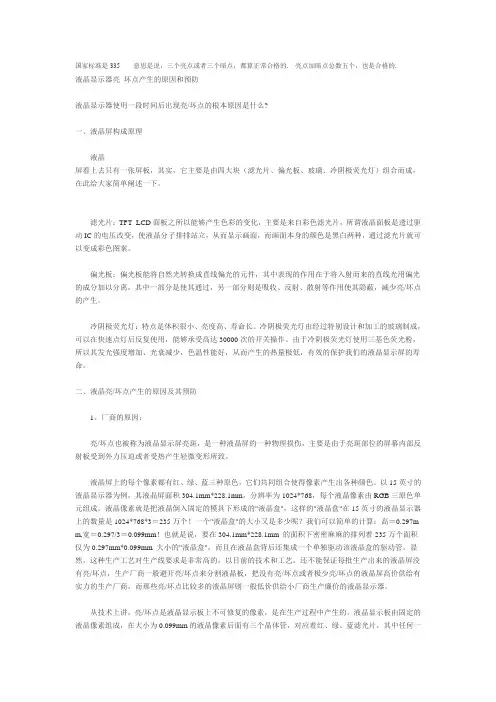

国家标准是335意思是说，三个亮点或者三个暗点，都算正常合格的.亮点加暗点总数五个，也是合格的.液晶显示器亮坏点产生的原因和预防液晶显示器使用一段时间后出现亮/坏点的根本原因是什么?一、液晶屏构成原理液晶屏看上去只有一张屏板，其实，它主要是由四大块（滤光片、偏光板、玻璃、冷阴极荧光灯）组合而成，在此给大家简单阐述一下。

滤光片：TFT LCD面板之所以能够产生色彩的变化，主要是来自彩色滤光片，所谓液晶面板是透过驱动IC的电压改变，使液晶分子排排站立，从而显示画面，而画面本身的颜色是黑白两种，通过滤光片就可以变成彩色图案。

偏光板：偏光板能将自然光转换成直线偏光的元件，其中表现的作用在于将入射而来的直线光用偏光的成分加以分离，其中一部分是使其通过，另一部分则是吸收、反射、散射等作用使其隐蔽，减少亮/坏点的产生。

冷阴极荧光灯：特点是体积很小、亮度高、寿命长。

冷阴极荧光灯由经过特别设计和加工的玻璃制成，可以在快速点灯后反复使用，能够承受高达30000次的开关操作。

由于冷阴极荧光灯使用三基色荧光粉，所以其发光强度增加、光衰减少，色温性能好，从而产生的热量极低，有效的保护我们的液晶显示屏的寿命。

二、液晶亮/坏点产生的原因及其预防1、厂商的原因：亮/坏点也被称为液晶显示屏亮斑，是一种液晶屏的一种物理损伤，主要是由于亮斑部位的屏幕内部反射板受到外力压迫或者受热产生轻微变形所致。

液晶屏上的每个像素都有红、绿、蓝三种原色，它们共同组合使得像素产生出各种颜色。

以15英寸的液晶显示器为例，其液晶屏面积304.1mm*228.1mm，分辨率为1024*768，每个液晶像素由RGB三原色单元组成。

液晶像素就是把液晶倒入固定的模具下形成的"液晶盒"，这样的"液晶盒"在15英寸的液晶显示器上的数量是1024*768*3＝235万个！一个"液晶盒"的大小又是多少呢？我们可以简单的计算：高＝0.297m m,宽＝0.297/3＝0.099mm！也就是说，要在304.1mm*228.1mm 的面积下密密麻麻的排列着235万个面积仅为0.297mm*0.099mm 大小的"液晶盒"，而且在液晶盒背后还集成一个单独驱动该液晶盒的驱动管。

TFT液晶显示屏的结构TFT液晶显示屏（Thin Film Transistor Liquid Crystal Display）是一种采用薄膜晶体管（Thin Film Transistor）作为驱动元件的液晶显示技术。

它是一种在电子设备中广泛使用的平面显示技术，包括计算机显示器、电视机、平板电脑等。

TFT液晶显示屏由多种不同的结构组成，下面将详细介绍TFT液晶显示屏的结构。

1. 底座（Substrate）：底座是TFT液晶显示屏的基础，通常由玻璃或塑料材料制成。

底座提供了显示面板的支撑和保护，同时也是信号和电力传输的通道。

2. 前导板（Front Plate）：前导板位于底座的上方，也是由玻璃或塑料材料制成。

前导板上有多个导线，用于传输信号和电力。

3. 导电层（Conductive Layer）：导电层是前导板上的一层薄膜，通常由透明的导电材料如氧化铟锡（ITO）制成。

导电层负责传输信号和电力，使得每个像素单元能够独立控制。

4. 偏光片（Polarizer）：偏光片位于导电层的顶部和底部，它可以控制光的传播方向。

常见的偏光片包括逆偏光片和正偏光片，逆偏光片允许垂直方向的光通过，而正偏光片则允许水平方向的光通过。

5. 液晶层（Liquid Crystal Layer）：液晶层位于导电层的上方，是TFT液晶显示屏的关键部分。

液晶分子在电场的作用下可以改变其排列方式，从而控制光的透过程度。

液晶层通常由两片平行的玻璃基板组成，中间夹着液晶。

6.液晶晶体管（TFT）：液晶晶体管位于两片玻璃基板之间的液晶层上。

每个像素单元都有一个独立的TFT晶体管，它可以根据输入信号的大小和频率控制液晶分子的排列。

7. 色彩滤光片（Color Filter）：色彩滤光片位于液晶晶体管的顶部，用于调节每个像素单元透过的光的颜色。

常见的色彩滤光片包括红色、绿色和蓝色。

8. 后导板（Back Plate）：后导板位于色彩滤光片的顶部，通常由玻璃或塑料材料制成。

液晶面板显示原理
液晶面板是一种广泛应用于各种电子设备中的显示技术。

它能够通过液晶分子的操控来控制光的透过与阻挡，从而达到显示图像的目的。

其显示原理如下：
1. 基本结构：液晶面板主要由两块平行的玻璃基板构成，中间夹有液晶材料。

液晶材料是一种特殊的有机化合物，具有类似液体和固体的特性，在电场作用下可以改变光的透过性。

2. 液晶分子的排列：液晶材料中的分子通常呈现有序排列的状态。

具体来说，液晶分子在没有电场作用下呈现一种有序排列的状态，被称为“向列型液晶”。

在这种状态下，液晶分子的长轴与基板平行，呈现类似柱状结构。

3. 电场作用：当在液晶面板上施加电场时，液晶分子会发生形变。

液晶分子的长轴会发生偏转，呈现扭曲的状态。

这种状态被称为“扭曲向列型液晶”。

4. 光的透过与阻挡：根据液晶分子的扭曲程度，光的透过性也会相应发生变化。

当没有电场施加时，液晶分子呈现全扭曲状态，光无法通过；而当施加电场时，液晶分子会发生部分扭曲，使得光可以通过。

5. RGB像素结构：液晶面板上的每个像素点都由红、绿、蓝
三种基础颜色组成。

通过控制电场的强弱，可以控制液晶分子的扭曲程度，从而控制每个像素点的透光程度。

通过调节红、绿、蓝三种颜色的透过程度，可以在液晶面板上显示出丰富多
彩的图像。

总之，液晶面板通过液晶分子的操控来控制光的透过与阻挡，从而实现图像的显示。

通过对红、绿、蓝三种基本颜色的控制，可以呈现出丰富多彩的图像。

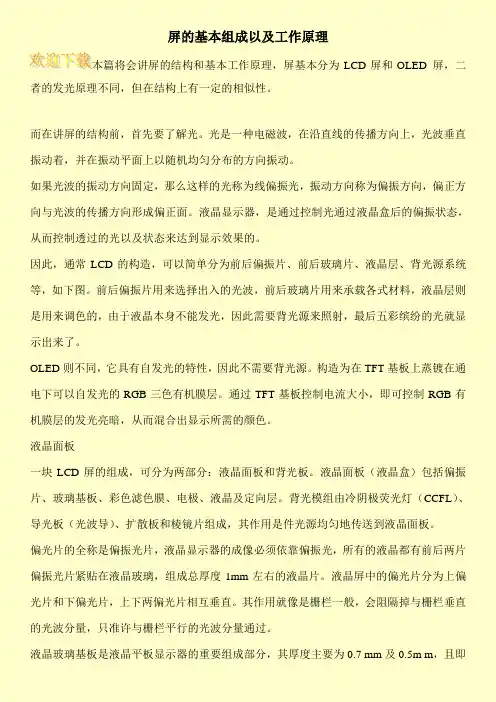

屏的基本组成以及工作原理本篇将会讲屏的结构和基本工作原理，屏基本分为LCD屏和OLED 屏，二者的发光原理不同，但在结构上有一定的相似性。

而在讲屏的结构前，首先要了解光。

光是一种电磁波，在沿直线的传播方向上，光波垂直振动着，并在振动平面上以随机均匀分布的方向振动。

如果光波的振动方向固定，那么这样的光称为线偏振光，振动方向称为偏振方向，偏正方向与光波的传播方向形成偏正面。

液晶显示器，是通过控制光通过液晶盒后的偏振状态，从而控制透过的光以及状态来达到显示效果的。

因此，通常LCD的构造，可以简单分为前后偏振片、前后玻璃片、液晶层、背光源系统等，如下图。

前后偏振片用来选择出入的光波，前后玻璃片用来承载各式材料，液晶层则是用来调色的，由于液晶本身不能发光，因此需要背光源来照射，最后五彩缤纷的光就显示出来了。

OLED则不同，它具有自发光的特性，因此不需要背光源。

构造为在TFT基板上蒸镀在通电下可以自发光的RGB三色有机膜层。

通过TFT基板控制电流大小，即可控制RGB有机膜层的发光亮暗，从而混合出显示所需的颜色。

液晶面板一块LCD屏的组成，可分为两部分：液晶面板和背光板。

液晶面板（液晶盒）包括偏振片、玻璃基板、彩色滤色膜、电极、液晶及定向层。

背光模组由冷阴极荧光灯（CCFL）、导光板（光波导）、扩散板和棱镜片组成，其作用是件光源均匀地传送到液晶面板。

偏光片的全称是偏振光片，液晶显示器的成像必须依靠偏振光，所有的液晶都有前后两片偏振光片紧贴在液晶玻璃，组成总厚度1mm左右的液晶片。

液晶屏中的偏光片分为上偏光片和下偏光片，上下两偏光片相互垂直。

其作用就像是栅栏一般，会阻隔掉与栅栏垂直的光波分量，只准许与栅栏平行的光波分量通过。

液晶玻璃基板是液晶平板显示器的重要组成部分，其厚度主要为0.7 mm及0.5m m，且即。

第二章 PANEL部分工作原理Panel部分即是液晶显示模块LCM，它是整个液晶显示器的核心部分。

它是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件配在一起的一体化组件。

本章将对液晶显示的基本原理，液晶的驱动以及液晶模块的构成进行简要的介绍。

第一节什么是液晶（Liquid Crystal）液晶显示器是以液晶为基本材料的组件，由于液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液态流动特性，所以液晶可以说是处于一个中间相的物质。

而要了解液晶的所产生的光电效应，我们必须先来解释液晶的物理特性，包括它的黏性（visco-sity）与弹性（elasticity）和其极化性（polarizalility）。

液晶的黏性和弹性从流体力学的观点来看，可说是一个具有排列性质的液体，依照作用力量的不同方向，会有不同的效果。

就好像是将一簇细短木棍扔进流动的河水中，短木棍随着河水流着，起初显得凌乱，过了一会儿，所有短木棍的长轴都自然的变成与河水流动的方向一致，达到排列状态，这表示黏性最低的流动方式，也是流动自由能最低的一个物理模型。

此外，液晶除了有黏性的特性反应外，还具有弹性的表现，它们都是对于外加的力，呈现出方向性的特点。

也因此光线射入液晶物质中，必然会按照液晶分子的排列方式传播行进，产生了自然的偏转现象。

至于液晶分子中的电子结构，都具备着很强的电子共轭运动能力，所以，当液晶分子受到外加电场的作用，便很容易的被极化产生感应偶极性（induced dipolar），这也是液晶分子之间互相作用力量的来源。

而一般电子产品中所用的液晶显示器，就是利用液晶的光电效应，藉由外部的电压控制，再通过液晶分子的光折射特性，以及对光线的偏转能力来获得亮暗差别（或者称为可视光学的对比），进而达到显像的目的。

第二节液晶的电光特性液晶同固态晶体一样具有特异的光学各向异性。

而且这种光学各向异性伴随分子的排列结构不同将呈现不同的光学形态。

液晶面板的工作原理
液晶面板的工作原理是利用液晶分子的电光效应和液晶分子的取向来控制光的透过与阻挡，从而形成显示效果。

液晶分子具有两种典型的取向状态：平行和垂直。

当液晶分子平行排列时，光线无法通过液晶层，显示为黑色。

当液晶分子垂直排列时，光线能够透过液晶层，显示为亮色。

液晶面板通常由两层平行的玻璃基板组成，中间夹有液晶层。

在玻璃基板的内侧，涂有透明电极。

液晶层中的液晶分子可以通过外加电场的作用改变其取向。

当施加电场时，液晶分子的取向会发生变化。

通过调节电场的大小，可以实现液晶分子的平行排列或垂直排列。

平行排列时，光线被阻挡，屏幕显示黑色。

垂直排列时，光线通过液晶层，屏幕显示亮色。

液晶面板通常使用薄膜晶体管（TFT）技术来控制电场的大小
和位置。

TFT是一种半导体器件，能够实现精确的电场控制。

每个像素点都由一个TFT和一个液晶分子组成，通过控制
TFT的电压，可以控制该像素点的显示效果。

液晶面板的工作原理可以通过外部电路控制每个像素点的液晶分子取向，从而实现对图像的显示。

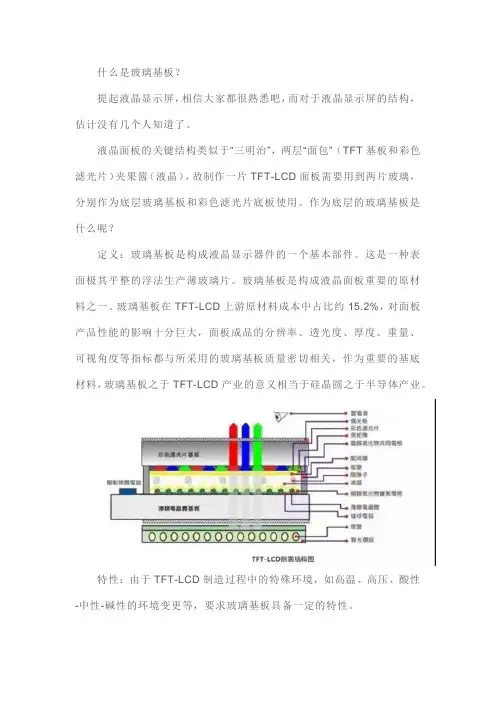

什么是玻璃基板？提起液晶显示屏，相信大家都很熟悉吧，而对于液晶显示屏的结构，估计没有几个人知道了。

液晶面板的关键结构类似于“三明治”，两层“面包”（TFT基板和彩色滤光片）夹果酱（液晶），故制作一片TFT-LCD面板需要用到两片玻璃，分别作为底层玻璃基板和彩色滤光片底板使用。

作为底层的玻璃基板是什么呢？定义：玻璃基板是构成液晶显示器件的一个基本部件。

这是一种表面极其平整的浮法生产薄玻璃片。

玻璃基板是构成液晶面板重要的原材料之一。

玻璃基板在TFT-LCD上游原材料成本中占比约15.2%，对面板产品性能的影响十分巨大，面板成品的分辨率、透光度、厚度、重量、可视角度等指标都与所采用的玻璃基板质量密切相关，作为重要的基底材料，玻璃基板之于TFT-LCD产业的意义相当于硅晶圆之于半导体产业。

特性：由于TFT-LCD制造过程中的特殊环境，如高温、高压、酸性-中性-碱性的环境变更等，要求玻璃基板具备一定的特性。

分类：玻璃基板按照生产配方分为钠钙玻璃、高铝玻璃，钠钙玻璃不存在配方壁垒，进入门槛较低、易划伤、易压碎，用于低端产品；高铝玻璃在配方中加入氧化铝，性能优势明显，制造工艺难度大，配方壁垒高，用于中高端产品。

制造工艺：玻璃基板的制造工艺主要有浮法、流孔下引法和溢流熔融法三种，目前主流工艺是溢流熔融法。

流孔下引法的玻璃成形时直接接触金属滚轮，导致玻璃双面质量不高，需要后续抛光处理，加工难度较大，因此该法生产的玻璃不适合应用于TFT-LCD液晶面板产业。

美国康宁公司的溢流法成型工艺是目前生产TFT-LCD用玻璃基板的主要生产方法，该法成形时玻璃板表面仅与空气接触，形成自然表面，表观质量很高，但缺点是难以做大尺寸基板玻璃，且产能小。

日本旭硝子发展了浮法制造TFT-LCD基板玻璃的技术，浮法工艺易于扩大基板玻璃面积，降低单位成本，但在锡槽成型时接触液态锡的一面仍需要抛光处理去除锡层。

产业链构成：玻璃基板作为液晶面板基础原材料之一，占据液晶产业链顶端。

lcd屏的结构和工作原理LCD（Liquid Crystal Display）屏是一种广泛应用于电子产品中的显示技术，其结构和工作原理是实现显示功能的关键。

一、LCD屏的结构LCD屏的结构主要包括液晶层、电极层、玻璃基板和偏光层等组成部分。

1. 液晶层：液晶层是LCD屏的核心部分，由液晶分子构成。

液晶分子具有特殊的光学性质，可以通过外界电场的作用改变其排列状态，从而实现光的传递和控制。

2. 电极层：电极层是液晶层的上下两个平行层，通过施加电压来控制液晶分子的排列状态。

电极层一般由ITO（Indium Tin Oxide）薄膜制成，具有优良的导电性能。

3. 玻璃基板：玻璃基板是液晶屏的支撑结构，承载着液晶层和电极层。

玻璃基板通常采用高度透明的玻璃材料，保证光线能够透过。

4. 偏光层：LCD屏中通常包含两个偏光层，分别位于玻璃基板的上下两侧。

偏光层的作用是过滤光线，使只有特定方向的光线能够通过。

二、LCD屏的工作原理LCD屏的工作原理基于液晶分子的光学特性和电场的作用，通过控制电场的变化来控制液晶分子的排列状态，从而实现光的传递和控制。

1. 液晶分子的排列：液晶分子在没有电场作用时呈现无序排列状态，无法传递光线。

当外界施加电场时，液晶分子会按照电场的方向进行排列，形成有序的结构。

2. 光的传递：液晶分子排列后，会改变光线的偏振方向。

经过第一个偏光层的滤波，只有特定方向的光线能够通过。

然后通过液晶层，光线的偏振方向会根据液晶分子的排列状态发生变化，进而控制光线的透过程度。

3. 电场控制：通过控制电极层施加的电压，可以改变液晶分子的排列状态。

当电压为零时，液晶分子呈现无序排列，光线无法透过，显示为黑色。

当施加适当的电压时，液晶分子排列有序，光线能够透过，显示为亮色。

4. 色彩显示：LCD屏通常采用三原色原理来显示彩色图像。

通过在液晶层中加入RGB（红、绿、蓝）三种颜色的滤光片，控制液晶分子的排列状态来实现不同颜色的显示。

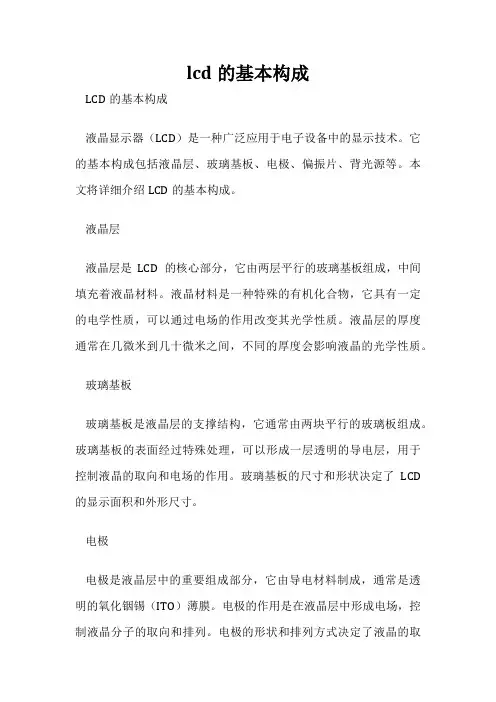

lcd的基本构成LCD的基本构成液晶显示器（LCD）是一种广泛应用于电子设备中的显示技术。

它的基本构成包括液晶层、玻璃基板、电极、偏振片、背光源等。

本文将详细介绍LCD的基本构成。

液晶层液晶层是LCD的核心部分，它由两层平行的玻璃基板组成，中间填充着液晶材料。

液晶材料是一种特殊的有机化合物，它具有一定的电学性质，可以通过电场的作用改变其光学性质。

液晶层的厚度通常在几微米到几十微米之间，不同的厚度会影响液晶的光学性质。

玻璃基板玻璃基板是液晶层的支撑结构，它通常由两块平行的玻璃板组成。

玻璃基板的表面经过特殊处理，可以形成一层透明的导电层，用于控制液晶的取向和电场的作用。

玻璃基板的尺寸和形状决定了LCD 的显示面积和外形尺寸。

电极电极是液晶层中的重要组成部分，它由导电材料制成，通常是透明的氧化铟锡（ITO）薄膜。

电极的作用是在液晶层中形成电场，控制液晶分子的取向和排列。

电极的形状和排列方式决定了液晶的取向和显示效果。

偏振片偏振片是LCD中的重要光学元件，它可以选择性地通过或阻挡光线的传播。

液晶层中的光线是无偏振的，经过偏振片后变成了有偏振的光线。

LCD通常采用两个偏振片，一个位于液晶层的上方，一个位于液晶层的下方。

两个偏振片的偏振方向垂直，当液晶分子取向与偏振片的偏振方向相同时，光线可以通过液晶层和两个偏振片，显示出亮度和颜色；当液晶分子取向与偏振片的偏振方向垂直时，光线被阻挡，显示出黑色。

背光源背光源是LCD中的光源，它可以提供背景光，使LCD显示出亮度和颜色。

背光源通常采用冷阴极荧光灯（CCFL）或LED灯，它们的亮度和颜色可以通过控制电流和电压来调节。

背光源的位置和形状决定了LCD的显示效果和外形尺寸。

总结液晶显示器是一种广泛应用于电子设备中的显示技术，它的基本构成包括液晶层、玻璃基板、电极、偏振片、背光源等。

液晶层是LCD的核心部分，它由两层平行的玻璃基板组成，中间填充着液晶材料。

玻璃基板的表面经过特殊处理，可以形成一层透明的导电层，用于控制液晶的取向和电场的作用。

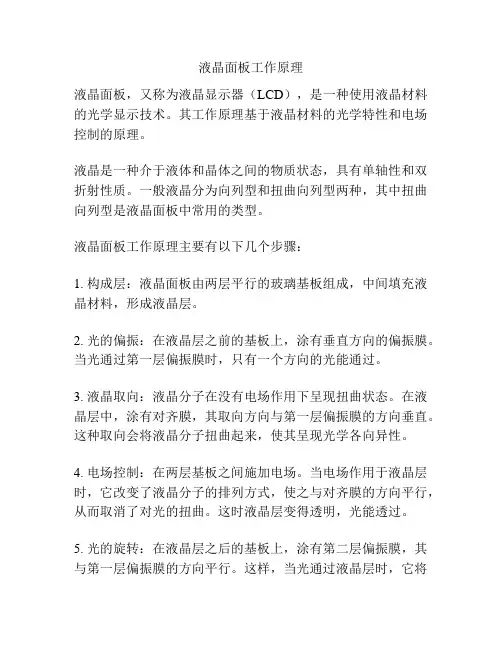

液晶面板工作原理
液晶面板，又称为液晶显示器（LCD），是一种使用液晶材料的光学显示技术。

其工作原理基于液晶材料的光学特性和电场控制的原理。

液晶是一种介于液体和晶体之间的物质状态，具有单轴性和双折射性质。

一般液晶分为向列型和扭曲向列型两种，其中扭曲向列型是液晶面板中常用的类型。

液晶面板工作原理主要有以下几个步骤：
1. 构成层：液晶面板由两层平行的玻璃基板组成，中间填充液晶材料，形成液晶层。

2. 光的偏振：在液晶层之前的基板上，涂有垂直方向的偏振膜。

当光通过第一层偏振膜时，只有一个方向的光能通过。

3. 液晶取向：液晶分子在没有电场作用下呈现扭曲状态。

在液晶层中，涂有对齐膜，其取向方向与第一层偏振膜的方向垂直。

这种取向会将液晶分子扭曲起来，使其呈现光学各向异性。

4. 电场控制：在两层基板之间施加电场。

当电场作用于液晶层时，它改变了液晶分子的排列方式，使之与对齐膜的方向平行，从而取消了对光的扭曲。

这时液晶层变得透明，光能透过。

5. 光的旋转：在液晶层之后的基板上，涂有第二层偏振膜，其与第一层偏振膜的方向平行。

这样，当光通过液晶层时，它将
被旋转一定角度，从而能通过第二层偏振膜。

通过电场的控制，液晶分子的排列方式可以被改变，从而控制光的透过与不透过，实现显示效果。

需要注意的是，液晶材料对电场的响应是非线性的，因此在实际应用中需要使用电流驱动电路来控制电场的强度及方向，以达到精确控制液晶的状态的目的。

lcd液晶屏结构及组成LCD液晶屏结构及组成一、引言液晶显示技术是目前广泛应用于电子产品中的一种显示技术，液晶显示屏广泛应用于电视、手机、电脑等电子设备中。

液晶屏的核心部件是液晶面板，其结构和组成是实现图像显示的关键。

二、液晶屏结构液晶屏由多个层次的结构组成，主要包括液晶面板、背光源、驱动电路和边框等部分。

1. 液晶面板液晶面板是液晶屏的核心，由两片薄而透明的玻璃基板组成，中间夹层填充有液晶分子。

液晶分子的排列状态通过外加电压的变化来调节光的透过程度，从而实现图像的显示。

液晶面板上有许多微小的液晶单元，每个单元由一个红、绿、蓝三基色组成，通过控制每个液晶单元的透光程度，可以显示出丰富多彩的图像。

2. 背光源背光源是液晶屏的光源，常用的背光源包括冷阴极管（CCFL）和LED（Light Emitting Diode）等。

背光源通常位于液晶面板的后方，通过发光来照亮液晶面板，使得图像能够显示出来。

背光源的亮度和均匀性对于显示效果有重要影响。

3. 驱动电路驱动电路是控制液晶面板的重要组成部分，它通过控制电场对液晶分子的作用，来调节液晶分子的排列状态，从而控制图像的显示。

驱动电路通常由驱动芯片和控制电路组成，驱动芯片负责控制每个液晶单元的电压，而控制电路则负责接收输入信号，并将其转换为驱动芯片能够识别的信号。

4. 边框液晶屏的边框是固定液晶面板和背光源的框架，通常由金属或塑料材料制成。

边框的设计不仅起到了保护液晶屏的作用，还可以增加整体的美观性。

三、液晶屏组成液晶屏的组成除了上述结构外，还包括色彩滤光片、偏光片和电极等部分。

1. 色彩滤光片色彩滤光片位于液晶面板的上方，目的是使得透过液晶面板的光能够分解成红、绿、蓝三基色，以实现真实的彩色显示。

色彩滤光片通常由红、绿、蓝三种不同颜色的滤光片组成，通过叠加这些基色，可以呈现出丰富的颜色。

2. 偏光片偏光片主要有两层，分别位于液晶面板的上下方。

上方的偏光片可以将透过液晶面板的光的振动方向转为线性偏振光，而下方的偏光片则可以根据控制信号的变化，将线性偏振光转为可见光。

lcd的基本结构摘要：1.LCD 的基本结构概述2.LCD 的各组成部分及其功能a.液晶面板b.背光模块c.驱动电路d.控制电路正文：【LCD 的基本结构概述】液晶显示器（LCD，Liquid Crystal Display）是一种数字显示器，其基本结构主要包括液晶面板、背光模块、驱动电路和控制电路。

LCD 以其低功耗、轻薄便携、显示效果清晰等优点，在电子设备中得到了广泛应用。

【LCD 的各组成部分及其功能】a.液晶面板：液晶面板是LCD 显示器的核心部件，由两片透明的导电玻璃基板构成，中间夹有一层液晶材料。

这层液晶材料在通电时会改变其光学性质，从而实现图像的显示。

液晶面板的主要作用是显示图像。

b.背光模块：背光模块位于液晶面板背后，负责为液晶面板提供均匀的背光照明。

背光模块通常由光源、导光板和反射片等组成。

通过调节光源的亮度和导光板的分布，可以实现不同亮度和均匀度的背光效果。

c.驱动电路：驱动电路负责为液晶面板的各个像素提供信号，以实现图像的显示。

驱动电路包括信号处理、电压生成和开关控制等功能。

通过对信号的处理和控制，驱动电路可以使液晶面板显示出各种图像。

d.控制电路：控制电路主要负责对整个LCD 显示器的工作进行控制。

它包括电源管理、信号处理、通信接口和定时控制等功能。

通过控制电路，可以实现LCD 显示器与其他电子设备的通信和协作，确保整个系统的正常运行。

总之，LCD 的基本结构包括液晶面板、背光模块、驱动电路和控制电路。

各组成部分共同协作，实现了LCD 显示器的低功耗、轻薄便携和显示效果清晰等优点。

LCD结构和显示原理LCD是液晶显示器的简称，它是一种通用平面显示技术，广泛应用于计算机显示器、电视、手机、平板电脑等各类电子设备中。

本文将详细介绍LCD的结构和显示原理。

一、LCD的结构液晶显示器主要由以下几个部分组成：1. 前面板（Front Panel）：由玻璃或亚克力材料制成，用于保护LCD的内部组件。

2. 后面板（Back Panel）：由金属或塑料制成，为LCD提供支撑和保护，并安装有电路板和电源供应器。

3. 光源（Light Source）：一般采用冷阴极荧光灯（CCFL）或LED作为背光源，为液晶显示器提供均匀的背光照明。

4. 反射器（Reflector）：用于将背光反射回前面板，提高背光的利用效率。

5. 透明电极（Transparent Electrode）：涂覆在玻璃表面上的透明导电层，通常采用氧化锡或氧化镀锡材料制成。

6. 液晶层（Liquid Crystal Layer）：由两片平行排列的玻璃基板组成，中间填充有液晶分子。

液晶分子能够通过控制电场的变化来改变光的透过率。

7. 色彩滤光片（Color Filter）：安装在液晶层的内侧，用于显示彩色画面。

每个像素点上，都有红、绿、蓝（RGB）三种颜色的小滤光片，通过控制三原色的透过率来呈现出丰富的色彩。

8. 像素点（Pixel）：位于液晶层和色彩滤光片之间的小小隔离空间，一个像素点由一个透明电极和一个色彩滤光片组成。

9. 控制电路板（Control Circuit Board）：负责接收输入信号，并通过控制透明电极上的电场来控制液晶分子的排列状态。

二、LCD的显示原理液晶显示器的工作原理基于液晶分子的电场控制特性。

在液晶层中，液晶分子存在固定的排列方向，当电场施加在液晶层上时，液晶分子的排列将发生改变。

液晶的工作状态主要有以下几种：1.不带电场时，液晶分子排列无序，光无法通过。

2.在正常工作情况下，通过透明导电层施加电压，形成一个均匀而稳定的电场，液晶分子将呈现出排列变得有序的状态。
