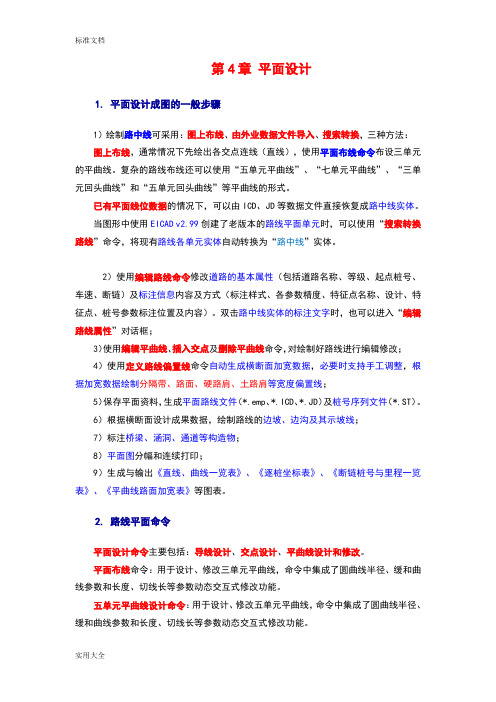

第4章平面设计1. 平面设计成图的一般步骤1)绘制路中线可采用:图上布线、由外业数据文件导入、搜索转换,三种方法:图上布线,通常情况下先绘出各交点连线(直线),使用平面布线命令布设三单元的平曲线。
复杂的路线布线还可以使用“五单元平曲线”、“七单元平曲线”、“三单元回头曲线”和“五单元回头曲线”等平曲线的形式。
已有平面线位数据的情况下,可以由ICD、JD等数据文件直接恢复成路中线实体。
当图形中使用EICAD v2.99创建了老版本的路线平面单元时,可以使用“搜索转换路线”命令,将现有路线各单元实体自动转换为“路中线”实体。
2)使用编辑路线命令修改道路的基本属性(包括道路名称、等级、起点桩号、车速、断链)及标注信息内容及方式(标注样式、各参数精度、特征点名称、设计、特征点、桩号参数标注位置及内容)。
双击路中线实体的标注文字时,也可以进入“编辑路线属性”对话框;3)使用编辑平曲线、插入交点及删除平曲线命令,对绘制好路线进行编辑修改;4)使用定义路线偏置线命令自动生成横断面加宽数据,必要时支持手工调整,根据加宽数据绘制分隔带、路面、硬路肩、土路肩等宽度偏置线;5)保存平面资料,生成平面路线文件(*.emp、*.ICD、*.JD)及桩号序列文件(*.ST)。
6)根据横断面设计成果数据,绘制路线的边坡、边沟及其示坡线;7)标注桥梁、涵洞、通道等构造物;8)平面图分幅和连续打印;9)生成与输出《直线、曲线一览表》、《逐桩坐标表》、《断链桩号与里程一览表》、《平曲线路面加宽表》等图表。
2. 路线平面命令平面设计命令主要包括:导线设计、交点设计、平曲线设计和修改。
平面布线命令:用于设计、修改三单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
五单元平曲线设计命令:用于设计、修改五单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
七单元平曲线设计命令:用于设计、修改七单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
EICAD平面综合版用户手册集成交互式道路与立交设计系统—EICAD用户手册立交设计部分第61页第三篇立交平面设计部分使用说明目录1、积木法设计命令 (62)1.1 EI_LINE 直线单元命令 (62)1.2 EI_ARC 圆曲线单元命令 (63)1.3 EI_CLOTHOID 缓和曲线命令 (64)1.4 EI_LINKCLOTHOID 连接两条缓和曲线命令 (64)2、EI_MODEZH 综合模式设计命令 (65)3、基本模式法设计命令 (65)3.1 EI_LC 直圆模式命令 (66)3.2 EI_CC 圆圆模式命令 (67)【关于公切点处曲率半径的说明】 (68)4、扩展模式法设计命令 (68)4.1 EI_LCC 直圆圆模式命令 (69)4.2 EI_CLC圆直圆模式命令 (69)4.3 EI_LCL 直圆直模式命令 (70)4.4 EI_CCC圆圆圆模式命令 (70)4.5 EI_OC偏置插圆命令 (71)5、立交辅助设计命令 (72)5.1 Ei_VSLane 直接式变速车道设计命令 (72)5.2 Ei_LJList 路面高程查询命令 (73)5.3 Ei_SKZD 搜索匝道控制点命令 (74)5.4 Ei_Fillet 端部圆角绘制命令 (75)5.5 Ei_DefineDB 定义端部横线命令 (75)5.6 Ei_DrawDB 端部高程数据图绘制命令 (76)5.7 Ei_EditDB 编辑端部标注命令 (77)5.8 Ei_XWB绘制线位表命令 (77)5.9 Ei_DrawSFZ绘制收费广场表命令 (78)事业部CAD南京狄诺尼科技有限责任公司.立交设计部分EICAD 集成交互式道路与立交设计系统—用户手册第62页1、积木法设计命令它的基本设计思想是将路线或立交匝道看成由积木法作为最早的互通立交设计方法,被广泛采用。
这些线形单元的类型有:直线单元、圆曲线单元和缓和曲线单元一个个首尾相接的独立线形单元构成。

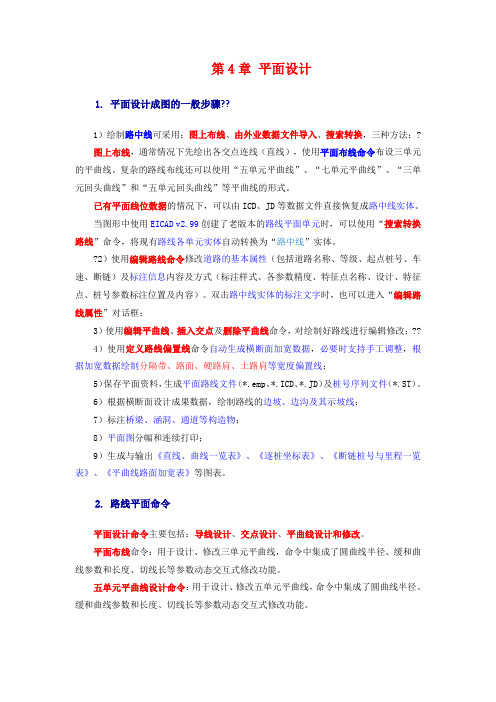

第4章平面设计1. 平面设计成图的一般步骤??1)绘制路中线可采用:图上布线、由外业数据文件导入、搜索转换,三种方法:?图上布线,通常情况下先绘出各交点连线(直线),使用平面布线命令布设三单元的平曲线。
复杂的路线布线还可以使用“五单元平曲线”、“七单元平曲线”、“三单元回头曲线”和“五单元回头曲线”等平曲线的形式。
已有平面线位数据的情况下,可以由ICD、JD等数据文件直接恢复成路中线实体。
当图形中使用EICAD v2.99创建了老版本的路线平面单元时,可以使用“搜索转换路线”命令,将现有路线各单元实体自动转换为“路中线”实体。
?2)使用编辑路线命令修改道路的基本属性(包括道路名称、等级、起点桩号、车速、断链)及标注信息内容及方式(标注样式、各参数精度、特征点名称、设计、特征点、桩号参数标注位置及内容)。
双击路中线实体的标注文字时,也可以进入“编辑路线属性”对话框;3)使用编辑平曲线、插入交点及删除平曲线命令,对绘制好路线进行编辑修改;??4)使用定义路线偏置线命令自动生成横断面加宽数据,必要时支持手工调整,根据加宽数据绘制分隔带、路面、硬路肩、土路肩等宽度偏置线;5)保存平面资料,生成平面路线文件(*.emp、*.ICD、*.JD)及桩号序列文件(*.ST)。
6)根据横断面设计成果数据,绘制路线的边坡、边沟及其示坡线;7)标注桥梁、涵洞、通道等构造物;8)平面图分幅和连续打印;9)生成与输出《直线、曲线一览表》、《逐桩坐标表》、《断链桩号与里程一览表》、《平曲线路面加宽表》等图表。
2. 路线平面命令平面设计命令主要包括:导线设计、交点设计、平曲线设计和修改。
平面布线命令:用于设计、修改三单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
五单元平曲线设计命令:用于设计、修改五单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
集成交互式路线CAD程序系统—EICAD平交口设计软件使用说明(二○○四年四月十二日)平交口设计软件使用说明目录平交口设计程序概述 (1)1、Ei_PJSetting平交口设置命令 (2)2、Ei_PJEleSetting 平交口高程设置命令 (3)3、Ei_PJList 平交口路面查询与标注命令 (5)4、Ei_PJDrawDGX 绘制等高线命令 (6)5、Ei_PJDim 平交口标注命令 (6)6、Ei_PJDrawGrid 绘制平交口网格命令 (7)7、Ei_PJDimGrid 平交口网格标注命令 (8)第1页集成交互式道路路线设计系统——EICAD用户手册(平面设计—平交口设计部分)平交口设计程序概述EICAD平交口设计软件采用C++语言,基于Microsoft MFC类库和AutoCAD ObjectARX类库开发,具有良好的用户界面,灵活的控制高程设置功能,丰富的标注功能等特色。
由于软件采用了先进的造型曲面算法,曲面计算效率高。
主要的技术特点如下:●平交口设计软件即可独立发售、使用,有能共享EICAD设计平台;●基于计算机图形学造型曲面研究开发多边界约束曲面数学模型,确保平交设计方案更趋合理;●控制高程与空间曲面交互刷新,用户可以在路脊线和边线上设置任意多个高程控制点,可以使用AutoCAD命令直接修改控制高程文字内容。
●曲面排水坡度云图检查等功能,实现动态三维可视化设计过程。
运用独特的数模TIN网算法,快速刷新等高线。
●丰富的平交口自动标注,板块划分和标注功能,程序在成图方面具备强大的适应性;●受益于独特的设计模型,程序能够适应渠化路口、多路口交叉、环形交叉等各种复杂的平交口。
【软件环境】操作系统为简体中文Windows 9x & 2000 或Windows NT4.0以上。
推荐采用Win2000操作系统。
图形平台使用AutoCAD R14/2000/2002。
【硬件环境】单机版:最低配置为Pentium 133 CPU,32M内存,20M以上硬盘空间,显卡支持256色;推荐配置为PentiumⅡ 366 CPU,64M内存,20M以上硬盘空间,显卡支持16位真彩色。
集成交互式道路路线与互通式立交设计CAD——EICAD 用户手册二○○五年三月集成交互式路线CAD程序系统一、平面设计与绘图部分使用说明路线版平面设计与绘图部分目录1、集成交互式道路路线设计系统——EICAD简介(路线版平面设计部分) (1)1.1 EICAD简介 (1)1.2 EICAD2.x新增功能: (1)1.3 软、硬件环境要求 (2)1.4 EICAD安装步骤 (2)1.5 Eicad软件锁的安装与驱动说明 (3)1.6 平面设计成图的一般步骤 (5)1.7 Ei_EnvSetting 环境设置命令 (5)1.8 EICAD项目数据环境主要功能 (6)2、平面设计命令 (11)2.1 Ei_DXDesign 导线设计命令 (12)2.2 Ei_JDDesign 交点设计命令 (13)2.3 Ei_Unit3 三单元平曲线设计命令 (15)2.4 Ei_Unit5 五单元平曲线设计命令 (17)2.5 Ei_Unit7 七单元平曲线设计命令 (18)2.6 Ei_Huitou3 三单元回头曲线设计命令 (19)2.7 Ei_Huitou5 五单元回头曲线设计命令 (19)2.8 EICAD提供的十一种平曲线试算模式 (20)3、平面辅助设计命令 (21)3.1 Ei_ZHInit 桩号初始化命令 (22)3.2 Ei_DrawXW 重新生成线位命令 (23)3.3 Ei_TranToUnit 实体转换命令 (23)3.4 Ei_PQXReverse 平曲线/单元反向命令 (23)3.5 Ei_Break 分解路线单元 (24)3.6 Ei_ComboPQX 组合成平曲线命令 (24)3.7 Ei_BCManager 断链信息管理器 (24)3.8 Ei_ZDMInfo 纵断面信息管理器 (25)【关于多个比较方案设计的说明】 (26)4、设计信息查询命令 (27)4.1 Ei_UnitList 查询单元信息命令 (28)4.2 Ei_PQXList 查询与修改平曲线交点命令 (28)4.3 Ei_ZHList 查询桩号信息命令 (29)4.4 Ei_Survey 测量放样命令 (29)4.5 Ei_Verify 审核平面技术指标命令 (30)5、辅助绘图命令 (33)5.1 Ei_DefineOffset 定义横断面宽度命令 (34)5.2 Ei_DrawOffset 绘制路线偏置线命令 (35)5.3 Ei_SearchOffset 搜索标准横断面宽度命令 (37)5.4 Ei_DrawBPBG 绘制边坡边沟线命令 (38)5.5 Ei_InsertHDM 插入横断面示意图 (39)5.6 Ei_GJGW 绘制公交港湾命令 (39)5.7 Ei_InsertBK 沿线插入图块命令 (39)5.8 Ei_Propchk 批量修改实体命令 (40)5.9 Ei_DrawCLine 绘制路线宽度中线命令 (40)5.10 Ei_DrawSPX 绘制示坡线命令 (40)5.11 Ei_PerPt 计算缓和曲线的垂足 (41)5.12 EI_IntLine 求直线与路线的交点 (41)5.13 Ei_DrawFGD 绘制分隔带开口 (41)5.14 Ei_DrawBrg 桥梁布跨命令 (41)5.15 Ei_DelL 删除指定图层命令 (42)5.16 EICAD中考虑的三种道路加宽方式 (42)6、路线标注命令 (43)6.1 Ei_DimSetting 标注设置命令 (43)6.2 Ei_JDDim 交点标注命令 (44)6.3 Ei_DimPM路线标注命令 (46)6.4 Ei_ListZH 单桩查询与标注命令 (47)6.5 Ei_DrawGZW 构造物标注与绘制命令 (47)6.6 Ei_DimCoordinate 标注十字坐标命令 (47)6.7 Ei_DimPoint 标注任意点/桩号坐标命令 (48)6.8 Ei_DimZHE 标注桩号与高程命令 (48)6.9 Ei_ DIMCross 标注路线交叉点桩号命令 (48)6.10 Ei_DimZHDist标注桩距命令 (48)6.11 EI_DIMDIRECT标注地名方向标命令 (48)6.12 Ei_DimManager路线标注管理器命令 (48)7、数据存储命令 (50)7.1 Ei_SavePM 存储平面设计资料命令 (50)7.2 Ei_SaveST 生成桩号序列资料命令 (50)7.3 Ei_SaveZZZB 生成逐桩坐标资料命令 (51)7.4 Ei_SaveCG 生成道路超高资料命令 (51)7.5 Ei_SaveSJT 视距台横净距宽度资料命令 (52)7.6 Ei_SaveBrg 生成桥梁起讫桩号命令 (53)8、图表生成命令 (54)8.1 Ei_DetailPM 平面图分幅命令 (54)8.2 Ei_ZZZBB 生成逐桩坐标表命令 (56)8.3 Ei_DYYSB 生成单元要素表命令 (56)8.4 Ei_ZQB 生成直曲表命令 (56)8.5 Ei_ZDT 绘制占地图命令 (57)8.6 Ei_ZDB 生成占地表命令 (58)8.7 Ei_QuickView 查看图纸命令 (58)8.8 Ei_Plot 图表输出命令 (58)9、规范管理命令 (59)9.1 Ei_DefJK定义道路加宽标准命令 (59)9.2 Ei_DefCG定义道路超高标准命令 (59)10、EICAD平面设计文件格式 (60)10.1 交点设计文件(*.JD)格式 (60)10.2 交点数据文件(*.JDD)格式 (62)10.3 积木法线形单元文件(*.ICD)格式 (62)10.4 平曲线参数文件(*.PAR)格式 (63)10.5 单元设计要素文件(*.DYD)格式 (64)10.6 桩号断链文件(*.DL)格式 (64)10.7 桩号序列文件(*.ST)格式 (64)10.8 逐桩坐标和逐桩资料文件(*.INF)格式 (65)10.9 道路横断面宽度文件(*.HDM)格式 (65)10.10 超高文件(*.CG)格式 (67)10.11 道路横断面模型文件(*.3DD)格式 (69)10.12 桥涵文件(*.QH)格式 (70)10.13 坐标控制点文件(*.ZBD)格式 (71)10.14 计算边桩坐标时使用的输入文件(*.TXT)格式 (72)【关于超高定义的有关说明】 (72)集成交互式道路路线设计系统——EICAD用户手册路线版平面设计部分第1页1、集成交互式道路路线设计系统——EICAD简介(路线版平面设计部分)1.1 EICAD简介“集成交互式道路路线设计CAD”,简称:”EICAD”。
第4章平面设计1. 平面设计成图的一般步骤1)绘制路中线可采用:图上布线、由外业数据文件导入、搜索转换,三种方法:图上布线,通常情况下先绘出各交点连线(直线),使用平面布线命令布设三单元的平曲线。
复杂的路线布线还可以使用“五单元平曲线”、“七单元平曲线”、“三单元回头曲线”和“五单元回头曲线”等平曲线的形式。
已有平面线位数据的情况下,可以由ICD、JD等数据文件直接恢复成路中线实体。
当图形中使用EICAD v2.99创建了老版本的路线平面单元时,可以使用“搜索转换路线”命令,将现有路线各单元实体自动转换为“路中线”实体。
2)使用编辑路线命令修改道路的基本属性(包括道路名称、等级、起点桩号、车速、断链)及标注信息内容及方式(标注样式、各参数精度、特征点名称、设计、特征点、桩号参数标注位置及内容)。
双击路中线实体的标注文字时,也可以进入“编辑路线属性”对话框;3)使用编辑平曲线、插入交点及删除平曲线命令,对绘制好路线进行编辑修改;4)使用定义路线偏置线命令自动生成横断面加宽数据,必要时支持手工调整,根据加宽数据绘制分隔带、路面、硬路肩、土路肩等宽度偏置线;5)保存平面资料,生成平面路线文件(*.emp、*.ICD、*.JD)及桩号序列文件(*.ST)。
6)根据横断面设计成果数据,绘制路线的边坡、边沟及其示坡线;7)标注桥梁、涵洞、通道等构造物;8)平面图分幅和连续打印;9)生成与输出《直线、曲线一览表》、《逐桩坐标表》、《断链桩号与里程一览表》、《平曲线路面加宽表》等图表。
2. 路线平面命令平面设计命令主要包括:导线设计、交点设计、平曲线设计和修改。
平面布线命令:用于设计、修改三单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
五单元平曲线设计命令:用于设计、修改五单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
七单元平曲线设计命令:用于设计、修改七单元平曲线,命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
第六篇 EICAD平交口设计部分使用说明目录平交口设计程序概述 (131)1、Ei_PJSetting平交口设置命令 (132)2、Ei_AddZHCtrl 添加路脊线控制高程命令 (133)3、Ei_PJEleSetting 平交口高程设置命令 (133)4、Ei_PJList 平交口路面查询与标注命令 (135)5、Ei_PJDrawDGX 绘制等高线命令 (136)6、Ei_PJSetPDColor 坡度色彩对照表命令 (136)7、Ei_PJDimR 标注转角半径命令 (136)8、Ei_PJDimB 标注宽度命令 (137)9、Ei_PJDimC标注交叉点命令 (137)10、Ei_PJDrawBGX 绘制标高计算线命令 (137)11、Ei_PJDimBGX 标注标高计算线命令 (138)12、Ei_PJDim 平交口标注命令 (138)13、Ei_PJDrawGrid 绘制平交口网格命令 (139)14、Ei_PJDimGrid 平交口网格标注命令 (139)南京狄诺尼科技有限责任公司CAD事业部南京狄诺尼科技有限责任公司CAD 事业部EICAD 平交口设计程序概述EICAD 平交口设计软件采用C++语言,基于Microsoft MFC 类库和AutoCAD ObjectARX 类库开发,具有良好的用户界面,灵活的控制高程设置功能,丰富的标注功能等特色。
由于软件采用了先进的造型曲面算法,曲面计算效率高。
主要的技术特点如下:● 平交口设计软件即可独立发售、使用,又能共享EICAD 设计平台;● 基于计算机图形学造型曲面研究开发多边界约束曲面数学模型,确保平交设计方案更趋合理; ● 控制高程与空间曲面交互刷新,用户可以在路脊线和边线上设置任意多个高程控制点,可以使用AutoCAD 命令直接修改控制高程文字内容。
● 曲面排水坡度云图检查等功能,实现动态三维可视化设计过程。
运用独特的数模TIN 网算法,快速刷新等高线。
