管道保温热量消耗计算公式引言。
管道保温是工业生产中常见的一项工作，它可以有效地减少热量的散失，保证管道内介质的温度稳定。
而管道保温热量消耗的计算是非常重要的，它可以帮助工程师们合理地设计保温材料的厚度和材质，从而达到节能减排的目的。
本文将介绍管道保温热量消耗的计算公式，帮助读者更好地理解和应用这一知识。
一、管道保温热量消耗的意义。
管道在输送介质的过程中，会受到外界环境温度的影响，从而导致热量的散失。
而管道保温可以有效地减少这种热量散失，保证介质的温度稳定。
然而，管道保温也需要消耗一定的热量，这就需要我们对管道保温热量消耗进行计算，以便合理地设计保温措施。
二、管道保温热量消耗的计算公式。
管道保温热量消耗的计算公式包括两部分，对流热损失和辐射热损失。
下面将分别介绍这两部分的计算公式。
1. 对流热损失的计算公式。
对流热损失是指由于介质流经管道时与管道表面发生的对流传热而导致的热量损失。
对流热损失的计算公式如下：Qc = α× S × (T1 T2)。
其中，Qc表示对流热损失，单位为W；α表示对流传热系数，单位为W/(m ²·K)；S表示管道的外表面积，单位为m²；T1表示管道内介质的温度，单位为℃；T2表示环境温度，单位为℃。
2. 辐射热损失的计算公式。
辐射热损失是指由于管道表面发射的热辐射而导致的热量损失。
辐射热损失的计算公式如下：Qr = ε×σ× S × (T1^4 T2^4)。
其中，Qr表示辐射热损失，单位为W；ε表示辐射率，无单位；σ表示史蒂芬-玻尔兹曼常数，单位为W/(m²·K⁴)；S表示管道的外表面积，单位为m²；T1表示管道内介质的温度，单位为K；T2表示环境温度，单位为K。
三、管道保温热量消耗的综合计算公式。
综合考虑对流热损失和辐射热损失，管道保温热量消耗的综合计算公式如下：Qt = Qc + Qr。

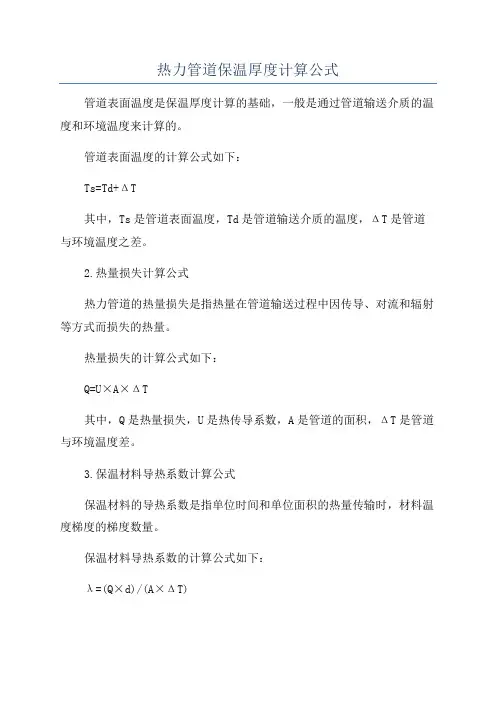

热力管道保温厚度计算公式
管道表面温度是保温厚度计算的基础，一般是通过管道输送介质的温度和环境温度来计算的。
管道表面温度的计算公式如下：
Ts=Td+ΔT
其中，Ts是管道表面温度，Td是管道输送介质的温度，ΔT是管道与环境温度之差。
2.热量损失计算公式
热力管道的热量损失是指热量在管道输送过程中因传导、对流和辐射等方式而损失的热量。
热量损失的计算公式如下：
Q=U×A×ΔT
其中，Q是热量损失，U是热传导系数，A是管道的面积，ΔT是管道与环境温度差。
3.保温材料导热系数计算公式
保温材料的导热系数是指单位时间和单位面积的热量传输时，材料温度梯度的梯度数量。
保温材料导热系数的计算公式如下：
λ=(Q×d)/(A×ΔT)
其中，λ是导热系数，Q是热量损失，d是保温层厚度，A是管道的面积，ΔT是管道与环境温度差。
最小保温厚度是指在保证管道正常运行的情况下，满足一定的节能要求和温度要求所需的最小保温厚度。
最小保温厚度的计算公式如下：
dmin = (Q × λ) / (Ts - Ta)
其中，dmin是最小保温厚度，Q是热量损失，λ是导热系数，Ts是管道表面温度，Ta是环境温度。
以上是热力管道保温厚度计算的一般公式。
实际上，热力管道保温厚度的计算还需要综合考虑其它因素，如保温材料的性能、使用寿命、成本等。
对于不同的工况和要求，可能还需要引入更复杂的公式和参数来进行计算。
因此，在实际应用中，需要根据具体情况来选择合适的公式和计算方法。
1.计算基本公式温损计算公式为：式中：—管道单位长度传热系数—管内热媒的平均温度—环境温度—热媒质量流量—热水质量比热容——管道长度由于计算结果为每米温降，所以L取1m .管道传热系数为式中：，—分别为管道内外表面的换了系数，—分别为管道（含保温层）内外径—管道各层材料的导热系数（金属的导热系数很高，自身热阻很i小，可以忽略不计）。
—管道各层材料到管道中心的距离m内表面换热系数的计算根据的研究结果，管内受迫流动的努谢尔特数可由下式计算：Pr为普朗特常数查表可得，本文主要针对供水网温度和回水网温度进行查找得：90摄氏度时Pr=;在75摄氏度时Pr=;外表面换热系数的计算由于采用为直埋方式，管道对土壤的换热系数有：式中：—管道埋设处的导热系数。
—管道中心到地面的距离。
3.假设条件：A. 管道材料为碳钢（）B. 查表得：碳钢在75和90摄氏度时的导热系数都趋近于C.土壤的导热系数=D. 由于本文涉及到的最大管径为，所以取=E.保温材料为：聚氨酯，取=F. 保温层外包皮材料是：PVC，取=G.在75到90摄氏度之间水的比热容随温度的变化很小，可以忽略不计。
4.电厂实测数据为：管径为300mm时，保温层厚度为：50mm，保温外包皮厚度为：7mm；管径为400mm时，保温层厚度为：51mm，保温外包皮厚度为：；管径为500mm时，保温层厚度为：52mm，保温外包皮厚度为：9mm；管径为600mm时，保温层厚度为：54mm，保温外包皮厚度为：12mm；蒸汽管道损失理论计算及分析1、蒸汽管道热损失公式推导稳态条件下，通过单位长度的蒸汽管道管壁的热流量是相同的。
根据稳态导热的原理，可得出蒸汽保温管道的导热热流量式为：2、总传热系数及其影响因素分析总传热系数k式中：—蒸汽对工作钢管内壁的换热系数—蒸汽管道各层材料的导热系数—蒸汽管道各层材料到管道中心的距离 ɑ—蒸汽管道对土壤的换热系数（直埋）或蒸汽管道与空气间的对流换热系数（架空或管沟）传热系数k 的影响因素1蒸汽与管道内壁的对流换热系数 ①计算公式:式中：—努谢儿特准则数 —蒸汽的导热系数—蒸汽管道工作钢管内径②影响因素：蒸汽管道的管径大小及蒸汽温度③ 文献数据分析结论：在蒸汽供热运行的温度范围内，蒸汽温度对对流换热系数的影响相对较小，在计算时该系数可近似地取平均值。
管道热损失计算公式：Q(w)=2 π * λ *L*(tr-tu)/ln(D/d)式中：D(m)= 管道加保温层的外径( 单位m)d(m) = 管道外径( 单位m)π =3.14λ = 绝热层导热系数(w/m. ℃)L(m)= 管道长度( 单位m)tr( ℃)= 管道内部流体要保持温度( 单位℃)tu( ℃)= 外界环境最低温度( 单位℃)计算管道所需要的热负荷QtQt=Q(w)*n式中：n 保温材料的保温系数（见下表）：fsd 保温系数导热常数（W/m ℃）玻璃纤维1.00.036矿渣棉1.060.038矿渣毯1.200.043发泡塑料1.170.042聚氨酯0.670.024每个阀门需要的发热电缆长度等于每米管道所需要的电缆长度与散热系数的乘积。
各种阀门的散热系数如右表：每个阀门需要的发热电缆长度等于每米管道所需要的电缆长度与散热系数的乘积。
闸门1.3蝶阀，节流阀0.7球阀0.8球心阀1.2各种阀门的散热系数如右表：Q=(To-Ta)/[0.5*D1*ln(D1/Do)/λ+1/αS]式中：Q—以每平方米绝热层外表面积表示的热损失量，（W/ ㎡）To—罐体外表面温度（℃无衬里时，取介质的正常运行温度；有内衬时，按有外保温层存在的条件下进行传热计算确定；Ta—环境温度，（℃）运行期间平均气温；D1—绝热层外径（m）Do—罐体外经（m）λ—绝热层导热系数，（W/m* ℃）αS—绝热层外表面向周围环境的放热系数，（W/㎡*℃）αS=1.163*（10+6W ）W为当地年平均风速，无风速时αS取11.63箱体热损失量计算公式：Q=(To-Ta)/（δ/λ+1/αS）（W/㎡）式中δ—绝热层厚度（m）其余同上。
精品word 完整版-行业资料分享
一、项目概况：
该楼为20层住在楼，一梯三户，楼高60米。
管道井内假设恒定温度为20摄氏度，风速假设为0.5米每秒，管道保温采用30mm 橡塑保温棉。
二、求值：
1、供、回水管道的管径，管道的热量损失；
2、供水管道的管径，当回水管径为DN32时的管道的热量损失；
3、太阳能设计以每户100L 的50℃的热水量计算，所需提供的热量；
4、管道损失所占太阳能提供热量的比例；
三、计算：
1、每户喷头出水量8L/min ，整栋楼太阳能热水同时使用率为40%； 管径计算：m 058.02
.13600Q 4V Q 4DN s =⨯⨯=⨯⨯=ππ t 52.11%4060008.060Q =⨯⨯⨯=
故：供水管道为DN65。
根据国家规范供回水管道差两个等级，则回水管道为DN40。
管道的热量损失计算见表格：
60米DN65供水管道的损失热量Q 供占比：4.51%
60米DN40回水管道的损失热量Q 回占比：3.75%，合计8.26%。
2、根据上面计算供水管道为DN65。
（回水管道为DN32）
管道的热量损失计算见表格：
60米DN65供水管道的损失热量Q 供占比：4.51%
60米DN32回水管道的损失热量Q 回占比：3.13%，合计7.64%。
3、用户所需太阳能提供的热量：
KJ 1004880406000187.4t cm Q =⨯⨯=∆=。
bw k p g f CG t t k l t •-=∆)(热水供热管道的温降1.计算基本公式 温损计算公式为：式中：gk —管道单位长度传热系数C m w ο⋅/p t—管内热媒的平均温度C ︒kt —环境温度C ︒G —热媒质量流量s Kg /C —热水质量比热容C Kg J ︒⋅/l ——管道长度m 由于计算结果为每米温降，所以L 取1m.管道传热系数为∑=+++=ni w w i i i n n g d a d d d a k 111ln 2111ππλπ式中：na ，wa —分别为管道内外表面的换了系数C m w ο⋅2/nd ，wd —分别为管道（含保温层）内外径mi λ—管道各层材料的导热系数C m w ο⋅/（金属的导热系数很高，自身热阻很小，可以忽略不计）。
i d—管道各层材料到管道中心的距离m内表面换热系数的计算根据的研究结果，管内受迫流动的努谢尔特数可由下式计算：42.075.0Pr)180(Re037.0-≈=λnn n d a NPr 为普朗特常数查表可得，本文主要针对供水网温度和回水网温度进行查找得：90摄氏度时Pr=;在75摄氏度时Pr=;外表面换热系数的计算由于采用为直埋方式，管道对土壤的换热系数有：]1)2(2ln[22-+=wt wtwtw d h d h d a λ式中： t λ—管道埋设处的导热系数。
th —管道中心到地面的距离。
3.假设条件：A. 管道材料为碳钢（%5.1≈w ）B. 查表得：碳钢在75和90摄氏度时的导热系数λ都趋近于C m w ο⋅/C.土壤的导热系数t λ=C m w ο⋅/ D. 由于本文涉及到的最大管径为，所以取th =E.保温材料为：聚氨酯，取λ=C m w ο⋅/F. 保温层外包皮材料是：PVC，取λ=Cmwο⋅/G.在75到90摄氏度之间水的比热容随温度的变化很小，可以忽略不计。
4.电厂实测数据为：管径为300mm时，保温层厚度为：50mm，保温外包皮厚度为：7mm；管径为400mm时，保温层厚度为：51mm，保温外包皮厚度为：；管径为500mm时，保温层厚度为：52mm，保温外包皮厚度为：9mm；管径为600mm时，保温层厚度为：54mm，保温外包皮厚度为：12mm；蒸汽管道损失理论计算及分析1、蒸汽管道热损失公式推导稳态条件下，通过单位长度的蒸汽管道管壁的热流量是相同的。
