柴油发电机组的安装与调试一、机组安装前的准备工作（1）在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。

当机组运到目的地后，应尽量放在库房内，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。

⑵开箱前应首先清除灰尘，查看箱体有无破损。

核实箱号和数量，开箱时切勿损坏机器。

开箱顺序是先折顶板、再拆侧板。

拆箱后应做以下工作：①根据机组清单及装箱清单清点全部机组及附件；②查看机组及附件的主要尺寸是否与图纸相符；③检查机组及附件有无损坏和锈蚀；④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上重新涂上防锈油，进行妥善保护。

对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。

若因检查后已除去防锈油，在检查完后应重新涂上防锈油。

⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入⑶划线定位。

按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。

机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm二、机组主体的安装1.如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配的减震器装在机组下面；2.在柴油发电机组施工完成的基础上，放置好机组。

一般情况下，减震器无须固定，只需在减震器下垫一层薄薄的橡胶板。

如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放下机组，最后拧紧螺栓。

3.用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器。

4.释放千斤顶，再抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶。

三、电力监控设备安装、调试方案1、电力监控系统设备集中安装在控制柜中，控制柜内设备安装、协议转换、程序下载、模拟调试等在工厂中完成后发往现场。

2、控制柜安装就位后，用屏蔽双绞线以总线形式连接电力监控智能仪表和控制柜SCADA柜、电力监控箱）中通信管理机，用屏蔽双绞线连接带智能通信接口的设备和控制柜中通信管理机，所有连接都通过控制柜端子排转接，屏蔽双绞线屏蔽层接地。

柴油发电机房调试方案一调试前准备工作1.绝缘电阻测量发电机、二次冷却水泵、散热风机、供油泵、回油泵，送风机、排风机、主开关柜的绝缘电阻是否正常（此项工作应在设备安装过程中尚未接线时进行测量）。

2.机组外观检查机房及设备应保持清洁整齐，机组工作区域有无可能损坏机组的异物，机组在公共底座上安装是否牢固可靠，运动部件转动是否灵活。

3.进气系统检查空气过滤器是否清洁、干燥、无损伤。

空气过滤器安装应正确，以防未经过滤的空气进入柴油机内。

4.排气系统检查排气口有否堵塞，防雨水装置是否良好，消声器、波形补偿器、排气管道安装是否牢固可靠。

5.润滑系统检查润滑油箱（油底壳）油位是否足够，润滑油品牌品质是否符合要求，润滑油有无泄漏。

6.燃油系统检查日用油箱油位是否正常，箱内有无积水沉淀，管道及阀门安装是否牢固，有无漏油现象，燃油系统内空气是否排净。

7.冷却系统检查冷却水箱水位是否充满，冷却水应清洁，水箱内应适当添加防冻剂，管道及阀门安装是否牢固，有无漏水现象，热风出口应畅通无阻。

8.电瓶检查电瓶电解液是否充满，电解液比重是否正常，电瓶接线是否正确，接头是否牢固，有无氧化物，电压应为24伏。

9.紧急停机开关检查按下紧急停机按扭，观察油路和风门电磁阀动作是否良好。

10.测试灯检查拨动灯光测试按扭所有测试灯均应正常显示。

最后将各按扭开关阀门置于启动准备状态进行调试。

二空载试验（10-15分钟）对机组进行手动启动观察柴油发电机组与二次冷却水泵、散热风机、机房送风机、排风机能否同时启动，机组启动后进行检查。

1.柴油发电机组运转是否稳定，转速是否平稳，引擎有无杂音。

2.涡轮增压器、燃油泵、润滑油泵、冷却水泵、充电机运转是否正常。

3.二次冷却水泵、散热风机、机房送风机、排风机运转是否正常。

4.润滑油、燃油、冷却水、排气等系统是否正常有无泄漏。

5.记录机组运行参数：转速1500 Rpm .输出电压220/380 V (相序，相电压)输出频率50 Hz充电机电压25-28 V润滑油压力45-75 Psi润滑油温度50-60 ℃冷却水温度72-82 ℃注：当出现上述任何一项情况异常均应停机检查，排除故障后再试。

发电机组调试方案发电机组的调试是确保机组正常运行的重要环节。

下面是针对发电机组调试的方案，包括调试前的准备、调试过程和调试后的处理。

一、调试前的准备1.确定调试目标：根据发电机组的型号和要求，确定调试目标，包括确保发电机组能够正常运行，输出稳定的电压和频率，以及检查各部件的工作状态。

2.准备调试器材和工具：包括电压表、频率表、温度计、电流表、扭矩扳手、螺丝刀、润滑油等。

3.检查发电机组的现场条件：包括环境温度、湿度、通风等，确保调试环境符合要求。

4.检查发电机组的配电系统：包括发电机、开关柜、变压器等，确保电源和负载正常。

5.检查发电机组的进出水系统：包括冷却水循环、油路系统等，确保系统畅通。

6.检查发电机组的传动系统：包括曲轴、连杆、曲轴轴承等，确保无异常。

二、调试过程1.检查和调整发电机组的参数：包括准确调整发电机组的电压、频率、功率因数等参数，使其符合需求。

2.检查和调整发电机组的保护装置：包括过流保护、过载保护、缺相保护等，确保保护装置灵敏可靠。

3.检查和调整发电机组的自动控制系统：包括自动启动、自动调节电压和频率等，确保自动控制系统正常运行。

4.检查和调整发电机组的冷却系统：包括冷却水流量、冷却水温度等，确保冷却系统正常工作。

5.检查和调整发电机组的润滑系统：包括油压、油温、润滑油质量等，确保润滑系统正常工作。

6.检查发电机组的振动和噪声：通过振动测量仪和噪声测量仪等工具，检查发电机组的振动和噪声水平是否符合要求。

7.检查发电机组的排放情况：包括排放水平、排放温度等，确保排放符合环保要求。

8.对发电机组进行负载试验：逐步加载发电机组，观察其运行情况，检查电压和频率的稳定性。

三、调试后的处理1.记录调试过程中的参数和结果：包括电压、频率、温度、电流等，以备后续参考。

2.整理和清洁调试现场：将调试过程中使用的工具和设备整理妥当，并清洁现场。

3.制定维护和保养计划：根据调试结果，制定发电机组的维护和保养计划，保持其正常运行。

柴油发电机联动调试方案(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--柴油发电机联动调试方案本大厦的柴油发电机组的常用功率为640KW，低压屏23面，有两段母线为应急段，市电为1250KVA的三台变压器分裂运行。

目前，因大厦负荷小，只投入了2#变压器。

双电源切换屏为3#，22#柜两台，发电机空载运行正常，发电机的模拟自启动正常。

1、调试目的在市电停电时，能自启动发电机，发电机应急电源应在15秒内送至应急段配电屏，保证应急用电的设备运转正常。

二、调试准备工作1、技术负责人为现场总指挥，提前通知消防、电梯、环保、供电局施工队及发电机和低压设备供应商到场，各方负责监视自己范围的设备运行状况。

2、再次检查发电机的输油系统、水冷系统，确保不漏油，不渗水。

发电机的两条联络母线的各绝缘情况应良好，发电机接地可靠，相序正确。

手动启动发电机，运行正常。

3、通知电梯施工队，将电梯降到低层，通知水电和消防施工队，将各自的双电源箱转入切换状态。

三、调试方法断市电自启动发电机，逐次投入负载；正常后，送市电，然后再断市电自启动发电机，一次带负载运行。

四、调试步骤：1、在总指挥的指令下，操作人员分别将各备用应急出线回路开关分闸，合发电机控制柜两路出线开关，将2#变低进线开关分闸，此时，发电机联络开关和3#、22#切换屏的发电机联锁开关自动合闸，相应市电联锁开关分断，同时，用秒表记录从断市电到切换屏应急电源指示灯亮的时间，在15秒内有效，若超出，应对时间继电器调整。

2、操作人员在指令下，依次合应急照明、消防中心、电梯、防灾箱、生活泵和消防泵电源开关，观察发电机的运行情况，并记录其电压、电流、频率、油压和温升。

3、运行正常后，恢复市电，此时发电机在2—3分钟后停机，各备用应急出线回路开关处于合闸状态。

4、再次停市电，自启动发电机，测试备用电源切换时间，达到要求后，记录其电压、电流、频率、油压和温升，从消防中心观察各双电源切换箱的动作情况，切换应正常。

柴油发电机组调试施工方案一、设计要求1.2#柴油发电机房选择1x800KW（常载功率）的康明斯电力柴油发电机组，通过封闭母线引至3号站房变电所。

2 .柴油发电机组应安装尾气净化装置，减少废气及烟尘的排放。

3 .柴油发电机组应提供通信接口，通过通信接口接入变配电所监控子系统。

4 .柴油发电机房内设置储油间，储油间内设日用燃油箱和润滑油箱。

日用燃油箱内存储不超过8h的燃油量。

各油罐容量不大于1立方米，储量大于1立方米时设置中间油罐。

5 .柴油发电机房应采取机组消声及机房降噪措施，机房环境噪声不宜超过夜间55dBA、昼间70dBA6,柴油发电机组与电力系统电源不应并网运行，并应设置可靠联锁。

当市电中断供电时，机组应能自动启动,并应在30s内向负荷供电。

当市电恢复供电后，应自动切换并延时停机。

当连续三次自启动失败，应发出报警信号。

柴油发电机组的启动信号应取自相应的变电所两个进线开关上端头，两个进线开关均失电时，机组自动启动。

二.调试目的1 •测试柴油发电机的性能；2 .测试柴油发电机与变电所配电装置间连锁功能。

三、机组介绍发电机组选用康明斯ClOoOD5。

发电机组为康明斯电力，由康明斯公司生产，性能优越，工作稳定，运行可靠。

发电机组中发动机、发电机、控制系统的设计生产、原型测试以及最终的装配和检测全部由康明斯公司完成。

高效可靠的专业服务网络遍布世界各地，提供24小时的售后服务和零配件供应。

机组可在手动、自动模式下运行，自启动信号取自3#变电所的3-101柜(信号为一组无源常闭触电，即当市电正常供电时，信号断开；当市电故障时，信号闭合)。

机组特点：(—)发动机1.康明斯/4冲程/中冷、涡轮增压、重负载耐久型工业用水冷柴油发动机，具有最佳燃油消耗特性和动静态加载特性。

2,类型：涡轮增压、中冷3 .结构：每汽缸四气门、锻钢曲轴、铸铁缸体、可更换的湿式缸套。

4 .启动系统：24V直流马达。

5 .燃油系统采用性能优异的低压供油系绑PT燃油系统朦明斯专利，使整机结构简单、性能优良、安全可靠。

柴油发电机组的基本调试步骤第一步，往水箱加水。

先关掉放水阀门，加入干净的饮用水或纯净水直到水箱口的位置，盖好水箱盖。

第二歩，加机油。

选择CD-40长城牌柴机油。

机油分夏季、冬季两种，不同季节选用不同的机油，在加机油的过程中要注意观察游标尺，直至机油加到游标尺刻度浸满的位置，盖好机油盖，切勿加多，过多的机油会造成排机油和烧机油的现象。

第三步，机器的进油与回游要分清。

为确保机器的进油是干净的，一般要让柴油沉淀72小时。

进油的位置切勿插到油缸的底部，以免吸到脏油，堵塞油管。

第四步，泵柴油，首先松开手油泵上的螺帽，手握柴油发电机组手油泵的手柄。

均匀的拉压，直至油进入油泵内。

第五步，放空气。

想松开高压油泵的放气螺丝，然后手压手油泵，你会看见螺丝孔里有油和气泡溢出，直至你看见流出的全是油为止。

拧紧螺丝。

第六步，接启动马达。

分清马达的正负极与电瓶的正负极，这是正极，在尾部的这是负极。

两支电瓶之间应是串联，可达到24V的效果。

先接马达的正极，接正极的时候，切勿让接线端接触到其他接线段。

然后接马达负极，务必接牢，以免产生打火烧坏接线段。

第七步，空气开关。

在未启动机器之前或机器没有进入送电状态，开关应处于分开状态，开关下端有四个接线端，这三个是三相火线，也康明斯发电机组就是接动力线的，旁边独立的是零线，零线与其中任何一火线接触的电源是220V的照明电，切勿使用一项超出发电机额定功率的三分之一。

第八步，仪表部分。

电流表，在使用过程中，准确的读出使用的功率大小。

电压表，检测电机输出电压。

频率表，频率表必须达到50Hz,是检测转速的依据。

电流与电压转换开关，检测电机仪表数据的。

油压表，检测柴油机运转油压，在全速状态下，应不小于0.2大气压，转速表，转速应位于1500转每分钟。

水温表，在使用过程中，不能超过95度，油温一般不能超过85度。

第九步，启动。

现在我操作一遍，打开点火开关，按下按钮，着车后松开沃尔沃发电机组，运转30秒，拨动高低速开关，机器于怠速缓升至高速，检查所有仪表的读数。

银行1000kw柴油发电机组调试方案一、系统概述中国银行（F3大厦柴油发电机组）配备了一台深圳赛瓦特公司生产的柴油发电机组，并随机配备一台启动开关柜和一台1000升的日用油箱，机组额定功率为1000千瓦，额定电流为1804安，输出电压为400伏。

机组配备全自动启动控制器，保证在市电失压后发电机组自动为负载供电。

二、调试内容1、目的1.1 使发电机组及开关柜调试顺利进行并达到相关规范要求。

2、范围2.1 发电机组及开关柜在用户现场的调试。

3、启动前的准备3.1 将机房现场清理干净3.2 检查发电机组外观，注意水箱护罩与扇叶不能碰擦，如有此情况，应查明原因，并解决；（一般可能是由于地基不平造成的故障）3.3检查机组及开关柜各项安装是否符合规范，各安装接口螺钉是否紧固，开关电缆联接螺钉是否紧固，排烟管联接是否紧固，如没有，紧固；3.4检查机组本身电气线路及机组上螺钉是否有松动情况，如有，紧固；3.5打开水箱顶部盖子（逆时针旋转盖子为打开），加满防冻液（注意在放水口排至机组启动 至机组启动气），再盖上盖子（顺时针旋转盖子为关上）；3.6在机组上加机油口处加入CF-4级15W/40机油，检查机油油位，机油位应到油标尺的L 与H 刻度之间，一般在H 刻度；3.7在燃油箱内加入燃油，油面至少高于油箱出油管，并对油路进行排空，以便机组容易启动；3.8检查空气滤清器阻尼指示器，确保进气畅通；3.9检查确保没有冷却液、燃油或润滑油泄漏现象；3.10给电池加电池标准液，打开电池盖，每个孔不要加的太满，从侧面看电池上应有上下限标记，一般至上限；（注意：一定要用电池标准液，也即电池原液，而不是电池补充液）3.11电池应如图联接：先联接一个电池的正极至另一个电池的负极，然后再联接电池上空余正极至启动马达上正极接线柱，空余负极至启动马达负极接线柱（联接负极前，先用负极碰马达上负极联接线柱，根据火花，观察有否短路情况）；注：电池接线头有“＋”“－”之分，“＋”的要大一些，上面有标记。

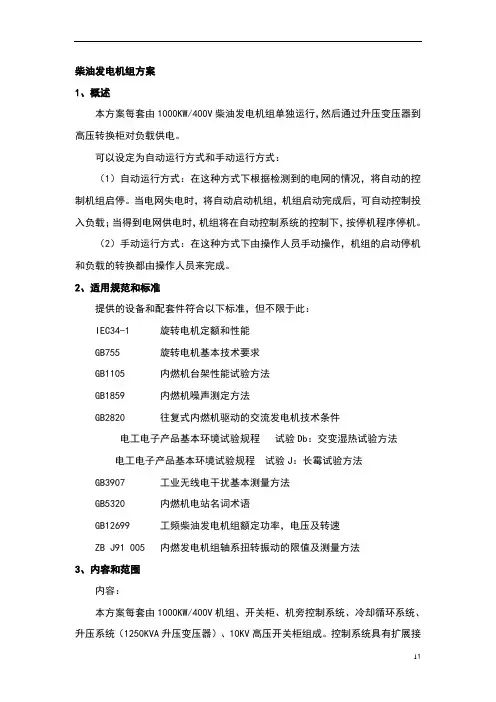

柴油发电机组方案1、概述本方案每套由1000KW/400V柴油发电机组单独运行，然后通过升压变压器到高压转换柜对负载供电。

可以设定为自动运行方式和手动运行方式：（1）自动运行方式：在这种方式下根据检测到的电网的情况，将自动的控制机组启停。

当电网失电时，将自动启动机组，机组启动完成后，可自动控制投入负载；当得到电网供电时，机组将在自动控制系统的控制下，按停机程序停机。

（2）手动运行方式：在这种方式下由操作人员手动操作，机组的启动停机和负载的转换都由操作人员来完成。

2、适用规范和标准提供的设备和配套件符合以下标准，但不限于此：IEC34-1 旋转电机定额和性能GB755 旋转电机基本技术要求GB1105 内燃机台架性能试验方法GB1859 内燃机噪声测定方法GB2820 往复式内燃机驱动的交流发电机技术条件电工电子产品基本环境试验规程试验Db：交变湿热试验方法电工电子产品基本环境试验规程试验J：长霉试验方法GB3907 工业无线电干扰基本测量方法GB5320 内燃机电站名词术语GB12699 工频柴油发电机组额定功率，电压及转速ZB J91 005 内燃发电机组轴系扭转振动的限值及测量方法3、内容和范围内容：本方案每套由1000KW/400V机组、开关柜、机旁控制系统、冷却循环系统、升压系统（1250KVA升压变压器）、10KV高压开关柜组成。

控制系统具有扩展接口以保证客户能够顺利接入远程监控系统。

范围：货物、随机附件、随机备品的提供；货物的包装、运输；货物的指导安装、调试；提供货物运行12个月内的技术服务、维护、保养等售后事宜；优惠提供货物运行12个月以后的技术服务、维护、保养等售后事宜；提供使用前、后对维护人员和操作人员的技术咨询；提供使用前、后对维护人员和操作人员的技术培训，包括现场培训等。

主要设备：发电机组发电机组具有数字化电子管理系统和多项保护功能，全面保证机组的正常运行。

响应迅速：适合负载经常突变的场合使用，双CPU数字化电子管理系统直接控制喷油器，无中间机械环节，可在秒内做出反应。

柴油发电机机组安装调试方案一、安装前准备工作1.做好施工准备在安装柴油发电机机组之前，必须进行现场勘测，确保有足够的空间和周围环境符合安装要求。

同时，还要准备好所需的施工工具和仪器设备。

2.准备安装所需的材料和零件根据柴油发电机机组的要求，准备好所需的安装材料和零件，例如螺栓、垫片、接线等。

3.检查设备及配件在进行安装之前，要对柴油发电机机组及其配件进行检查，确保设备和配件完好无损。

4.制定安全措施在安装过程中，要根据施工环境和现场条件，制定相应的安全措施和施工方案，确保安装工作的安全进行。

二、安装步骤1.安装底座和机组首先要进行机组底座的安装，确保底座水平、牢固。

然后将机组放置在底座上，使用螺栓和垫片将机组与底座连接。

2.安装散热器和排气管根据机组的要求，安装好散热器和排气管，确保气流通畅、散热效果良好。

3.安装连杆和传动系统安装连杆和传动系统，确保连接和传动的准确性和可靠性。

4.连接冷却液管道和燃油管道连接好冷却液管道和燃油管道，确保流程畅通、密封性好。

5.连接电气线路根据机组的要求，连接好电气线路，确保接线正确、安全可靠。

6.安装控制系统和监测仪器安装好机组的控制系统和监测仪器，确保机组的运行和监测能够正常进行。

三、调试步骤1.调试机组启动机组，进行初步调试。

检查机组的运行是否正常，包括发电机的输出功率和频率是否正常。

2.调试传动系统检查传动系统的运行是否正常，包括发动机的转速和传动装置的工作情况。

3.调试冷却系统检查冷却系统的运行是否正常，包括冷却液的循环和温度控制。

4.调试燃油系统检查燃油系统的运行是否正常，包括燃油供给和燃油消耗等。

5.调试电气系统检查电气系统的运行是否正常，包括电气线路的接触是否良好、控制系统的正常工作等。

四、安全措施1.严格遵守安全操作规程，确保施工人员的人身安全。

2.在进行机组安装和调试过程中，要对电源进行合理的接地，确保电气安全。

3.使用合适的工具和设备进行施工，确保操作的准确性和安全性。

柴油发电机组调试方案1. 引言柴油发电机组是一种使用柴油作为燃料的发电设备，广泛应用于建筑工地、野外施工、应急备用电源等场合。

为确保柴油发电机组的正常运行和高效发电，需要对其进行调试。

本文将详细介绍柴油发电机组调试的方案和步骤。

2. 调试前准备工作在进行柴油发电机组的调试之前，应先做好准备工作，包括但不限于以下几个方面：2.1 材料准备准备好调试所需的工具、仪器和相关配件，如扳手、电压表、电流表、接线端子等。

2.2 调试环境准备确保调试环境的安全和适宜性，包括通风良好、无明火、无易燃物等。

2.3 操作手册准备熟悉并准备好相应的操作手册，包括柴油发电机组的安装手册、使用手册和维护手册等。

3. 调试步骤柴油发电机组的调试步骤主要包括以下几个方面：3.1 机组外观检查检查机组外观是否完好，包括机箱、进气道、排气道、燃油箱等部件是否有损坏或渗漏现象。

3.2 机组内部检查打开机组的外罩，检查内部的关键部件，包括柴油机、发电机、控制器等，确保其无损坏或松动。

3.3 燃油系统调试检查燃油系统中的燃油质量和燃油管道是否畅通，需要排空管道中的空气和杂质，并确保燃油箱中的燃油充足。

3.4 电气系统调试接通电源后，检查电缆的接线是否正确，并通过电压表和电流表等仪器，检测电压和电流是否稳定。

3.5 启动发动机按照操作手册的要求，启动柴油发动机，并在启动过程中观察和记录发动机的工作状态。

3.6 负载调试连接负载设备，如灯具、电动工具等，调整负载的大小，观察柴油发电机组在不同负载下的电压和电流的稳定性。

3.7 性能检测根据操作手册的要求，对柴油发电机组的性能进行检测，包括输出功率、输出电压、频率等参数的测量和记录。

4. 调试注意事项在进行柴油发电机组调试时，需要注意以下几点：•严格按照操作手册的要求进行调试，不得随意更改设备的设置和参数。

•保持调试环境的安全性，注意防火防爆措施，并避免长时间工作造成设备过热。

•在调试过程中，及时记录调试结果和发现的问题，便于后续的维护和改进。
