1000KW柴油发电机组方案说明样本
项目名称：1000KW柴油发电机组
1、项目概况
1000KW柴油发电机组，是由1000KW柴油机和1000KW发电机和辅助
设备组成的整体发电机组设备。
本方案旨在为用户提供良好的发电机组设备，以满足用户的特殊需求，满足客户的使用要求，实现最佳的发电效果。
2、选型
（1）柴油机：1000KW柴油机，型号：CD1000C-F。
采用全新的发动
机和控制系统，拥有良好的功率特性，性能稳定可靠，排量单位功率高，
可靠性高，燃油经济性和维护保养更加便利和实惠。
（2）发电机：1000KW发电机，采用固定转子发电机，自调节柔性结构，流线型外壳，高性能，稳定可靠，电负荷变化大，可靠性高，噪音低。
（3）辅助设备：
A.柴油机：柴油油箱、排放控制系统、燃油泵系统、冷却系统、电动
空调系统、过滤系统、火花塞系统等。
B.发电机：发电机润滑油系统、发电机保护系统、控制系统、调节系
统等。
3、性能
（1）柴油机性能：
最大额定功率：1000KW
发动机排量：50L
热效率：≥42%
水平下坡：≤2%
（2）发电机性能
额定功率：1000KW
发电机类型：固定转子发电机空载电流：3%。
潍柴电力原装1000KW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴1000kW柴油发电机组机组品牌潍柴(原装)机组型号WPG1250/B7机组产地山东潍坊柴油机品牌潍柴柴油机型号12M33D1108E200柴油机产地山东潍坊智能控制器品牌潍柴智能控制器型号WHC9320智能控制器产地潍柴电动断路器品牌常熟机组外形尺寸4758×2194×2420（mm）机组净重8200kg二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG1250/B7输出功率/容量（kW/kVA）1000/1250额定电压（V）400/230额定频率（Hz）50额定电流（A）1804额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调速方式电子调速调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG1250/B7柴油机品牌潍柴型号12M33D1108E200功率（kW）1108额定转速（r/min）1500型式V型、直喷进气方式增压中冷冲程数4气缸数12缸径/行程（mm）150/185排气量（L）39.2调速方式电子调速启动方式DC24V电启动冷却方式闭式循环强制水冷压缩比15：1曲轴旋转方向逆时针（面向飞轮端）油底壳机油容量（L）146七、发电机的主要技术规格机组型号WPG1250/B7发电机发电机品牌潍柴型号WHA6G额定功率（kW）1000额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1804额定功率因数0.8（滞后）发电机效率（%）94.74波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG1250/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤115“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间32000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和常熟电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。

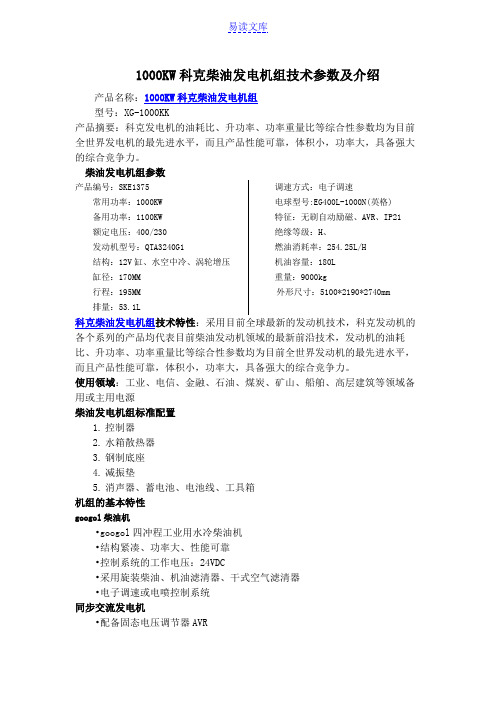

易读文库1000KW科克柴油发电机组技术参数及介绍产品名称：1000KW科克柴油发电机组型号：XG-1000KK产品摘要：科克发电机的油耗比、升功率、功率重量比等综合性参数均为目前全世界发电机的最先进水平，而且产品性能可靠，体积小，功率大，具备强大的综合竞争力。
柴油发电机组参数产品编号：SKE1375常用功率：1000KW备用功率：1100KW额定电压：400/230发动机型号：QTA3240G1结构：12V缸、水空中冷、涡轮增压缸径：170MM行程：195MM排量：53.1L 调速方式：电子调速电球型号:EG400L-1000N(英格) 特征：无刷自动励磁、AVR、IP21 绝缘等级：H、燃油消耗率：254.25L/H机油容量：180L重量：9000kg外形尺寸：5100*2190*2740mm科克柴油发电机组技术特性：采用目前全球最新的发动机技术，科克发动机的各个系列的产品均代表目前柴油发动机领域的最新前沿技术，发动机的油耗比、升功率、功率重量比等综合性参数均为目前全世界发动机的最先进水平，而且产品性能可靠，体积小，功率大，具备强大的综合竞争力。
使用领域：工业、电信、金融、石油、煤炭、矿山、船舶、高层建筑等领域备用或主用电源柴油发电机组标准配置1.控制器2.水箱散热器3.钢制底座4.减振垫5.消声器、蓄电池、电池线、工具箱机组的基本特性googol柴油机•googol四冲程工业用水冷柴油机•结构紧凑、功率大、性能可靠•控制系统的工作电压：24VDC•采用旋装柴油、机油滤清器、干式空气滤清器•电子调速或电喷控制系统同步交流发电机•配备固态电压调节器AVR易读文库•无刷自励、单轴承•绝缘等级为H级•防护等级为IP21-23•超强的短路承受能力•采用世界著名品牌：MVC、马拉松、斯坦福、利莱森玛电气控制系统•具备三遥功能的高科技智能控制系统•液晶显示机组的性能参数•具备停电自动启动功能•全功能电子保护功能机组装配•控制系统、水箱、发动机、发电机和其它附件，构成整体式电站•发动机和发电机采用柔性连接冷却系统•按环境温度27℃进行整体设计•所有旋转部件均配备安全护罩电压调节率下列情况电压调节率均在±1.0%以内•功率因数在0.8（滞后）-1.0之间•从空载到满载之间，以任意稳定负载工况运行•从空载到满载转速下跌不超过4.5%•突加突减负载瞬时稳定产品图片：。
1000kw上柴发电机技术参数
1. 发电机型号，通常由制造商提供，不同型号的发电机具有不同的技术参数。
2. 额定功率，1000kw，即1000千瓦，表示发电机的额定输出功率。
3. 额定电压，通常为400V、440V、480V等，根据具体需求而定。
4. 额定电流，根据额定功率和额定电压计算得出。
5. 额定频率，通常为50Hz或60Hz，根据使用国家或地区的电网频率而定。
6. 功率因数，通常为0.8，表示发电机的功率因数。
7. 绝缘等级，通常为H级，表示发电机的绝缘等级。
8. 防护等级，通常为IP23或更高级别，表示发电机的防护等
级。
9. 外形尺寸，包括发电机的长度、宽度、高度等尺寸参数。
10. 重量，发电机的整机重量，包括发动机和发电机部分。
11. 燃油消耗，发电机在额定负载下的燃油消耗量，通常以每小时升数或每千瓦时升数表示。
这些技术参数对于选择、安装和运行发电机都至关重要。
当选择1000kw上柴发电机时，需要根据实际用电负荷、使用环境和其他相关因素来综合考虑这些技术参数，以确保发电机能够稳定可靠地运行。
1000kw玉柴柴油发电机组技术参数
机组型号YZ1000YC生产厂家翼中动力
常用功率（kw）1000备用功率（kw）1118
额定输出电流（A）1800 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
195
功率因数COSΦ=0.8（滞后）机组燃油耗
(g/Kw*h)
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）4350*1280*2100重量（kg）8800
柴油机品牌玉柴机器股份有限公司
型号YC6C1520-D31 冷却启动闭式水冷却
中冷方式水中冷启动方式24V直流电启动进气方式增压中冷气缸数 6
汽缸总排量（L）39.584供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电控单体泵机油型号WD/40
缸径×行程（mm）200*210压缩比15:1
发电机品牌可选择无锡斯坦福、英格、马拉松、上海麦格特、威力等电机
型号YZ-1000材质纯铜
绝缘等级H 电压控制方式AVR
电压≤4%额定电压（V）400/230
防护等级IP23相数/接线三相四线/Y型绕接
频率调整率（%）≤±0.5（稳态）+10～-7（瞬
态）压调整率（%）≤±0.5（稳态）
+20～-15（瞬态）
频率波动率（%）≤±0.5电压波动率（%）≤±0.5。

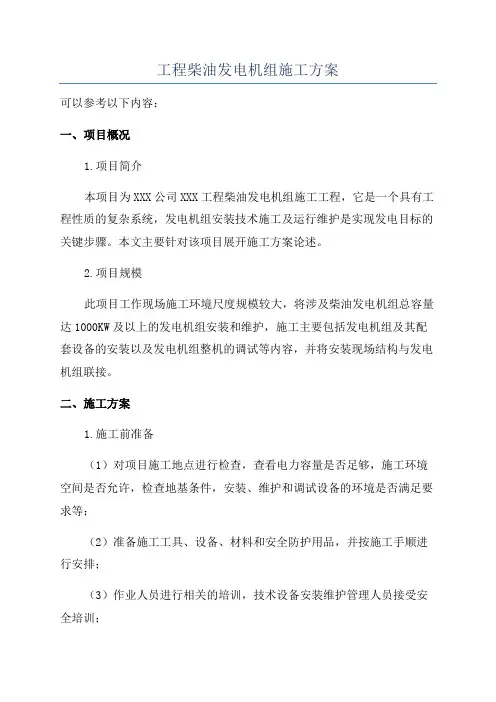

工程柴油发电机组施工方案
可以参考以下内容：
一、项目概况
1.项目简介
本项目为XXX公司XXX工程柴油发电机组施工工程，它是一个具有工程性质的复杂系统，发电机组安装技术施工及运行维护是实现发电目标的关键步骤。
本文主要针对该项目展开施工方案论述。
2.项目规模
此项目工作现场施工环境尺度规模较大，将涉及柴油发电机组总容量达1000KW及以上的发电机组安装和维护，施工主要包括发电机组及其配套设备的安装以及发电机组整机的调试等内容，并将安装现场结构与发电机组联接。
二、施工方案
1.施工前准备
（1）对项目施工地点进行检查，查看电力容量是否足够，施工环境空间是否允许，检查地基条件，安装、维护和调试设备的环境是否满足要求等；
（2）准备施工工具、设备、材料和安全防护用品，并按施工手顺进行安排；
（3）作业人员进行相关的培训，技术设备安装维护管理人员接受安全培训；
（4）进行安装场地、作业人员、设备和工具的竣工验收，确保其他施工工序可以顺利进行。
2.发电机组安装
（1）安装发电机组：安装墩柱，安装好全套发电设备；
（2）拆卸发电机组：拆卸安装超额的钢支架及其他设备；
（3）检查。
银行1000kw柴油发电机组调试方案一、系统概述中国银行（F3大厦柴油发电机组）配备了一台深圳赛瓦特公司生产的柴油发电机组，并随机配备一台启动开关柜和一台1000升的日用油箱，机组额定功率为1000千瓦，额定电流为1804安，输出电压为400伏。
机组配备全自动启动控制器，保证在市电失压后发电机组自动为负载供电。
二、调试内容1、目的1.1 使发电机组及开关柜调试顺利进行并达到相关规范要求。
2、范围2.1 发电机组及开关柜在用户现场的调试。
3、启动前的准备3.1 将机房现场清理干净3.2 检查发电机组外观，注意水箱护罩与扇叶不能碰擦，如有此情况，应查明原因，并解决；（一般可能是由于地基不平造成的故障）3.3检查机组及开关柜各项安装是否符合规范，各安装接口螺钉是否紧固，开关电缆联接螺钉是否紧固，排烟管联接是否紧固，如没有，紧固；3.4检查机组本身电气线路及机组上螺钉是否有松动情况，如有，紧固；3.5打开水箱顶部盖子（逆时针旋转盖子为打开），加满防冻液（注意在放水口排至机组启动 至机组启动气），再盖上盖子（顺时针旋转盖子为关上）；3.6在机组上加机油口处加入CF-4级15W/40机油，检查机油油位，机油位应到油标尺的L 与H 刻度之间，一般在H 刻度；3.7在燃油箱内加入燃油，油面至少高于油箱出油管，并对油路进行排空，以便机组容易启动；3.8检查空气滤清器阻尼指示器，确保进气畅通；3.9检查确保没有冷却液、燃油或润滑油泄漏现象；3.10给电池加电池标准液，打开电池盖，每个孔不要加的太满，从侧面看电池上应有上下限标记，一般至上限；（注意：一定要用电池标准液，也即电池原液，而不是电池补充液）3.11电池应如图联接：先联接一个电池的正极至另一个电池的负极，然后再联接电池上空余正极至启动马达上正极接线柱，空余负极至启动马达负极接线柱（联接负极前，先用负极碰马达上负极联接线柱，根据火花，观察有否短路情况）；注：电池接线头有“＋”“－”之分，“＋”的要大一些，上面有标记。

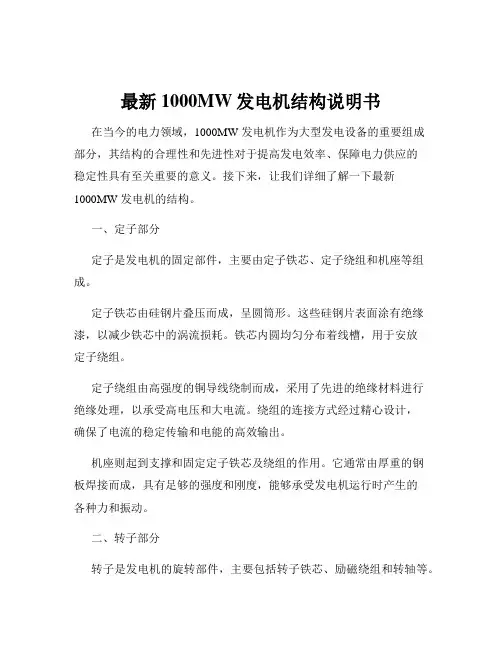

最新1000MW发电机结构说明书在当今的电力领域，1000MW 发电机作为大型发电设备的重要组成部分，其结构的合理性和先进性对于提高发电效率、保障电力供应的稳定性具有至关重要的意义。
接下来，让我们详细了解一下最新1000MW 发电机的结构。
一、定子部分定子是发电机的固定部件，主要由定子铁芯、定子绕组和机座等组成。
定子铁芯由硅钢片叠压而成，呈圆筒形。
这些硅钢片表面涂有绝缘漆，以减少铁芯中的涡流损耗。
铁芯内圆均匀分布着线槽，用于安放定子绕组。
定子绕组由高强度的铜导线绕制而成，采用了先进的绝缘材料进行绝缘处理，以承受高电压和大电流。
绕组的连接方式经过精心设计，确保了电流的稳定传输和电能的高效输出。
机座则起到支撑和固定定子铁芯及绕组的作用。
它通常由厚重的钢板焊接而成，具有足够的强度和刚度，能够承受发电机运行时产生的各种力和振动。
二、转子部分转子是发电机的旋转部件，主要包括转子铁芯、励磁绕组和转轴等。
转子铁芯同样由硅钢片叠压而成，但其形状为圆柱形。
在铁芯表面也开有线槽，用于嵌入励磁绕组。
励磁绕组通过通入直流电产生磁场，与定子绕组相互作用，从而实现电能的转换。
励磁绕组的导线通常采用具有良好导电性和耐热性的材料。
转轴则是连接转子和发电机其他部件的关键部件，它需要具备极高的强度和精度，以确保转子的平稳旋转。
三、冷却系统为了保证发电机在运行过程中的温度处于合理范围，冷却系统发挥着重要作用。
最新的 1000MW 发电机通常采用水氢冷却方式。
定子绕组采用水冷，通过在绕组内部设置冷却水管，循环流动的冷却水带走绕组产生的热量。
转子绕组则采用氢冷，氢气具有良好的导热性能，能够有效地将转子绕组产生的热量带走。
同时，为了防止氢气泄漏，发电机内部设置了多重密封装置。
四、端盖和轴承端盖用于封闭发电机的定子和转子两端，保护内部部件免受外界灰尘和杂质的侵入。
端盖通常由铸钢或钢板焊接而成，并设置有观察窗和检修孔，方便对发电机内部进行检查和维护。

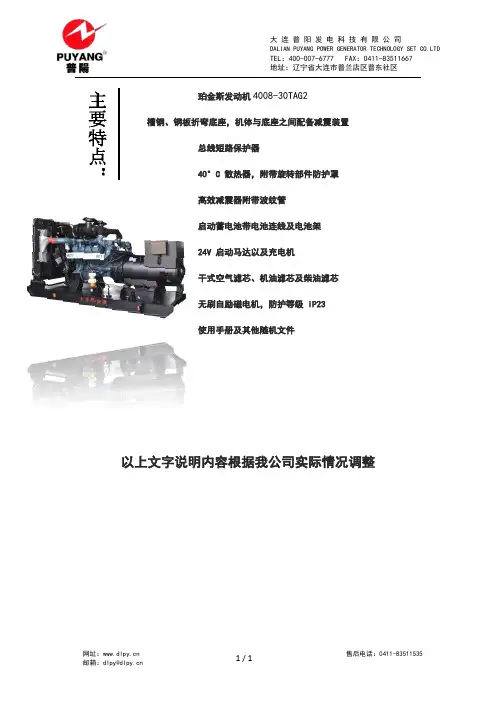

DALIAN PUYANG POWER GENERATOR TECHNOLOGY SET CO.LTD TEL ：400-007-6777 FAX ：地址：辽宁省大连市普兰店区普东社区
珀金斯发动机4008-30TAG2
槽钢、钢板折弯底座，机体与底座之间配备减震装置
总线短路保护器
40°C 散热器，附带旋转部件防护罩
高效减震器附带波纹管
启动蓄电池带电池连线及电池架
24V 启动马达以及充电机
干式空气滤芯、机油滤芯及柴油滤芯
无刷自励磁电机，防护等级 IP23
使用手册及其他随机文件
以上文字说明内容根据我公司实际情况调整
参数配置
外形图
售后承诺
我公司将对出售的机组提供50KW以下机组6个月或500 小时保修（以先到为准）。
50KW以上机组12个月或 1000 小时保修（以先到为准）。
一切因发电机组制造缺陷引起的机组故障，由我公司负责保修。
（因人为操作失误、疏忽保养或不按操作规程引起的机组故障，机组易损件、日常使用配件、均不在保修范围内）。
设备发生买方无能力处理和修复的故障后，买方应立即通知卖方，在接到买方通知后，维修响应时间不超过2小时，对于一般简单故障问题，技术人员通过电话与客户沟通，指导解决问题；如通过电话解决不了的问题，则技术人员以最快的时间赶赴现场为客户排除故障，一般接电后本市24小时内处理；外埠48小时内处理；边远地区72小时处理。
公司每年将对售出机组进行2次以上回访，免费指导安装。
柴油发电机组方案1、概述本方案每套由1000KW/400V柴油发电机组单独运行，然后通过升压变压器到高压转换柜对负载供电。
可以设定为自动运行方式和手动运行方式：（1）自动运行方式：在这种方式下根据检测到的电网的情况，将自动的控制机组启停。
当电网失电时，将自动启动机组，机组启动完成后，可自动控制投入负载；当得到电网供电时，机组将在自动控制系统的控制下，按停机程序停机。
（2）手动运行方式：在这种方式下由操作人员手动操作，机组的启动停机和负载的转换都由操作人员来完成。
2、适用规范和标准提供的设备和配套件符合以下标准，但不限于此：IEC34-1 旋转电机定额和性能GB755 旋转电机基本技术要求GB1105 内燃机台架性能试验方法GB1859 内燃机噪声测定方法GB2820 往复式内燃机驱动的交流发电机技术条件电工电子产品基本环境试验规程试验Db：交变湿热试验方法电工电子产品基本环境试验规程试验J：长霉试验方法GB3907 工业无线电干扰基本测量方法GB5320 内燃机电站名词术语GB12699 工频柴油发电机组额定功率，电压及转速ZB J91 005 内燃发电机组轴系扭转振动的限值及测量方法3、内容和范围内容：本方案每套由1000KW/400V机组、开关柜、机旁控制系统、冷却循环系统、升压系统（1250KVA升压变压器）、10KV高压开关柜组成。
控制系统具有扩展接口以保证客户能够顺利接入远程监控系统。
范围：货物、随机附件、随机备品的提供；货物的包装、运输；货物的指导安装、调试；提供货物运行12个月内的技术服务、维护、保养等售后事宜；优惠提供货物运行12个月以后的技术服务、维护、保养等售后事宜；提供使用前、后对维护人员和操作人员的技术咨询；提供使用前、后对维护人员和操作人员的技术培训，包括现场培训等。
主要设备：发电机组发电机组具有数字化电子管理系统和多项保护功能，全面保证机组的正常运行。
响应迅速：适合负载经常突变的场合使用，双CPU数字化电子管理系统直接控制喷油器，无中间机械环节，可在秒内做出反应。
励磁系统设计：适合非线性负载场合使用，电压建立时间短，抗非线性负载能力强，输出平稳，支持300%额定电流的短路电流达10秒。
智能化：可以实现人机对话。
控制系统选用原装进口多功能模块设计与电子管理系统结合，具备自动启动、自动保护、市电/发电自动转换、多机并联及远程通信的功能，可实现产品全面化、智能化、网络化管理和控制，产品运行可达到最佳状态避免突发伤害。
中文界面，可手动编辑，具有开放的通讯协议和通讯接口。
环境适应性强：可全天候使用。
采用燃油过滤系统，降低劣质燃油对发动机的损害。
低温启动能力强，能在寒冷、热带、风沙、潮湿等恶劣条件下正常运行。
主要技术参数输出功率：1000KW机组容量：1250KVA发电机组在按规定进行维护保养的条件下，提供电力供应非恒定负载。
额定电压：400/230V额定频率：50Hz额定功率因数：≥发电机组额定功率下燃油消耗率：≤ 210g/kWh柴油机：德国MTU(奔驰) 发动机，选用单体泵、数控电喷发动机。
发电机： ABB发电机，采用永久励磁的无刷励磁方式，以确保能支持300%额定电流的短路电流达10秒。
机组控制器：原装进口（中文操作界面显示）接线方式：3相，4线发电机组技术标准GB/，.5，.6 “往复式内燃机驱动的交流发电机组”ISO8525-1，-5，-6 “ Reciporating Internal Combustion Engine Alternating Current Generating Set ” :使用环境海拔≥1500m环境温度 25℃相对湿度 30%发电机组功率修正：在发电机组工作环境劣于 GB1105，ISO3046的规定时，应对发电机组的额定功率值进行修正。
发电机组在气温高至40℃时可保持额定功率值不降低。
排气污染达到国家环境质量标准的非公路车辆排放法规的规定。
发电机组电气性能电压调整率（%）稳态≤±瞬态≤ +20～-15频率调整率（%）稳态≤ 0-5可调瞬态≤ +10～-7负荷突变稳定时间（s）电压≤ 2频率≤ 3波动率（%）电压≤频率≤波形失真（%）≤ 3抑制无线电干扰：符合VDE0875-N级及 GB2820的规定。
升压变压器技术参数及适用范围1.产品型号：SCB9、SCB102.额定容量：1250KVA3.额定电压：10KV4.额定频率及相数：50HZ，三相5.冷却方式：干式6.设备种类：户外式7.中性点不接地8.环境条件：海拔高度≥1500米；气温-30℃～+40℃；日平均气温不超过30℃，年平均气温不超过20℃；空气相对湿度不超过90%（25℃时）。
4、技术规格柴油发电机组性能特征及规格柴油发电机组其质量及性能完全达到或超过国标GB/T2820、GB/T12786中的最新规定。
基本配套系统：1．柴油发动机自带干式空气滤清器、燃油滤清器、滑油滤清器2．冷却用散热器3．使用供方指定的国产或进口柴油和机油4．交流发电机为H级绝缘，带有自动电压调节器(AVR)5．24V直流起动马达，机组带有蓄电池充电发电机，并配有一套高能蓄电池组及连接线6．机组安装于钢质型材底架上，机组与底架中自带有减震装置7．机组自带空气开关8．控制柜安装于机组上9．强制性循环水套加热，保证在低温下正常启动升压变压器河南铜牛变压器，高压转换柜选用上海工控。
标准及规范：技术指标符合国标GB/T2820、GB/T 12786标准。
技术规格：1.使用环境条件环境温度40℃相对湿度≤60 %海拔高度≥1500m2.技术数据机组规格机组型号THCM1000SB机组功率1000KW额定转速1500RPM额定电压400/230V电流1804A额定频率50Hz额定功率因数（滞后）相数三相四线起动方式24V电启动机油消耗率0．975g/kwh燃油消耗率240L/h调压方式AVR集装箱机组总重量16000Kg4520mm*1920mm*2480mm机组外形尺寸(L*W*H)机组采用一体式结构，底座选用高强度钢材料制作，机组结构冷却风扇及电池充电机全部设有保护罩。
柴油机德国MTU型号18V2000G65结构特点四冲程、涡轮增压缸数/排列V型12缸径×行程130mm*150mm最大功率不低于1100KW额定转速1500RPM冷却方式水冷起动方式24V电启动燃油消耗率202g/kwh排量35．82压缩比16：1排风量21m3/s冷却液流量40 m3/h燃气量 m3/s排烟量s机油容量130L冷却水容量200L(不包含水箱)重量3500 kg燃油喷射方式电喷滤清系统采用整体更换式机油、柴油滤清器和空气滤清器。
排气系统采用工业用高降噪效能消声器及波纹管弹性连接件调速方式电脑数字控制型燃油喷射（电喷）燃油型号国产0号柴油交流发电机 ABB发电机型号AMG 0400DD04额定电压230/400V额定频率50HZ额定转速1500功率因数（滞后）相数和接线三相四线，Y-形效率%励磁方式永久励磁（无刷）绝缘等级H级防护等级IP233.控制柜泰豪型号TCAO技术参数及配置IL-NT MRS-16智能控制模块（全中文显示）4.随机附件蓄电池、电池连接线、弯头、波纹管、高效消音器、随机资料（包括：机组使用手册、发动机使用手册、发电机使用手册、机组测试报告、合格证）5、单台配套清单6、其它要求所有的油管、油箱等保温必须确保-30℃状态下正常启动、运行。
乙方负责发电机组—-各矿10KV母线连接电缆。
乙方供基础图纸，甲方只按照基础图纸，建造基础，其他一切工作由乙方负责。
（交钥匙工程）所有的设备材质和零部件均符合有关国际标准。
提供随机的备品备件、及易损件清单、单价。
提供安装调试所必要的工具及附属器械。
提供外购零部件的产地、生产厂商、型号规格及单价。
提供以下中文资料。
a. 包括电路、气路、油路、电器控制等在内的必备图纸和技术资料。
b. 零件图册。
c. 易损件图册。
d. 设备样本及技术规格。
e. 设备安装（安装图、地脚图、平面布置图）、操作、维修手册和说明书。
f. 投标人认为有必要提供的其它的技术资料。
7、包装乙方就提供货物运至买方的目的地所需要的包装。
8、安装、调试乙方应按买方的要求在规定的时间内派人到现场负责指导设备的安装，并负责调试。
9、试车设备安装、调试完毕后，应连续带负荷正常工作72小时。
10、验收乙方根据文件中提供的技术条件明确提出验收标准和方法供甲方参考。
以协议中规定的验收标准、国家标准为准。
11、质量保证质量保证期为设备投入正常使用后1年，在质量保证期限内正常损坏的零件应免费更换，无偿维修并及时提供优质的技术服务。
12、技术服务和技术支持甲方应负责设备的系统和安装设计。
乙方应负责对甲方操作人员、维修人员进行技术培训，培训应能使甲方技术人员掌握设备操作，保证设备正常运行并能较为熟练地排除设备的一般故障，并提供成套培训资料。
乙方应在8小时内为用户提供及时、迅速、优质的服务；48小时内迅速快捷的提供设备的备品备件。
乙方及时提供设备改进及维护技术方面的信息和资料。
甲方应委派有关专家到工厂进行技术学习、培训。
13、交货期：按合同约定14、交货地点：客户指定定点。
