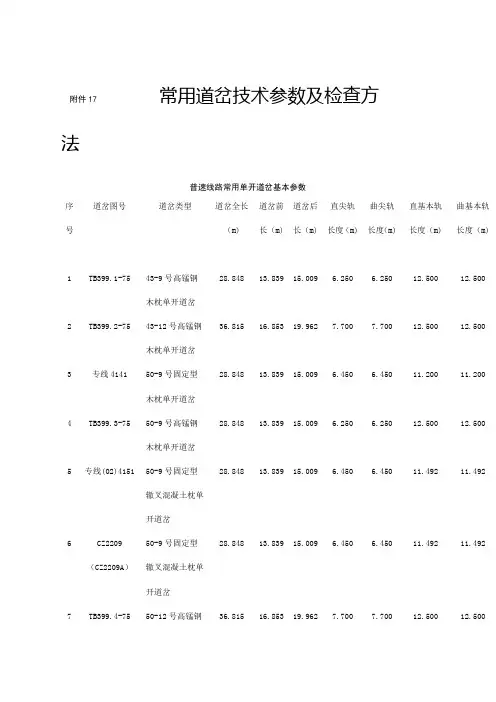

附件17 常用道岔技术参数及检查方法普速线路常用单开道岔基本参数序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)1 TB399.1-75 43-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 3.900 3.900 3.5882 TB399.2-75 43-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 4.500 1.500 4.557 3 专线4141 50-9号固定型木枕单开道岔28.848 13.839 15.009 6.450 6.450 11.200 11.200 3.600 3.600 3.5884 TB399.3-75 50-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 3.900 3.900 3.588 5 专线(02)4151 50-9号固定型28.848 13.839 15.009 6.450 6.450 11.492 11.492 3.600 3.600 3.588专业资料学习参考序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)辙叉混凝土枕单开道岔6 CZ2209（CZ2209A）50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.492 3.600 3.600 3.5887 TB399.4-75 50-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 4.500 4.500 4.5578 专线4147 50-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.927 9 专线4198 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.927专业资料学习参考序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)10 专线4257 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 13.080 13.080 16.292 16.292 6.900 5.100 5.99211 铁联线051 60-9号固定型混凝土枕单开道岔29.740 14.015 15.725 13.456 13.465 16.432 16.442 5.370 3.800 直4.292曲4.31812 SC390（CZ577）60-9号固定型混凝土枕单开道岔29.569 13.839 15.730 12.400 12.400 15.042 15.042 5.400 3.800 4.31113 专线4190 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 5.100 5.100 5.927 14 专线4128 60-12号固定型37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.927专业资料学习参考序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m) 木枕单开道岔15 专线4249(专线4228) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 12.400 12.400 16.792 16.792 6.900 4.800 5.99216 SC330（CZ560）60-12号固定型混凝土枕单开道岔37.907 16.853 21.054 12.480 12.480 15.700 15.700 6.900 5.210 5.99217 铁联线004(铁联线020) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 13.880 13.880 16.792 16.792 6.900 4.800 5.99218 CZ2516 60-12号可动心轨混凝土枕单开43.200 16.592 26.608 13.600 13.600 16.792 16.792 5.400 13.792专业资料学习参考序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m) 道岔19 SC325 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.200 14.200 16.192 16.192 6.600 13.19220 GLC(08)01（GLC(06)01）60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.250 14.250 18.592 18.592 5.600 13.79221 专线4223A 60-18号可动心轨混凝土枕单开道岔60.000 22.744 37.256 15.680 15.680 19.192 19.192 6.600 17.39222 GLC(07)02 60-18号可动心轨混凝土枕单开69.000 31.729 37.271 21.540 21.540 24.592 24.592 7.500 20.992专业资料学习参考序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m) 道岔23 GLC(08)06 60-30号可动心轨混凝土枕单开道岔102.000 42.301 59.699 29.840 29.840 31.792 31.792 24.59624 专线4261 60-30号可动心轨混凝土枕单开道岔102.400 42.701 59.699 27.980 27.980 31.592 31.592 24.592 普速线路道岔框架尺寸及尖（心）轨降低值表专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注143单开道岔43-9号木枕单开道岔TB399-75 290 0 29 14505 0.217 20 145520 0.868 8 146950 2.17 5 149770 3.038 3 15152 43-12号木枕单开道岔TB399-75 290 0 29 14455 0.267 20 145020 1.069 8 1463专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注50 2.673 5 149270 3.742 3 15123 50单开道岔50-9号木枕单开道岔TB399-75 290 0 29 14505 0.217 20 145520 0.868 8 146950 2.17 5 149770 3.038 3 15154 50-12号TB399-75 29 0 0 29 1445专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注木枕单开道岔5 0.267 20 145020 1.069 8 146350 2.673 5 149270 3.742 3 15125 50-9号固定型辙叉混凝土枕专线(02)4151230 0 23 1450同专线41415 0.21 14 145520 0.839 3 146950 2.097 0 1497专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注单开道岔70 2.937 0 15156 50-9混凝土92改单开道岔CZ2209 230 0 23 14505 0.210 14 145520 0.839 3 146950 2.097 0 149670 2.937 0 15157 50-12号专线4198 23 0 0 23 1437 同专线专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注固定型辙叉、混凝土枕单开道岔5 0.426 18 1442 414720 1.702 4 145650 4.256 0 148670 5.958 0 15058 50-12号固定型辙叉、混专线4257 230 0 23 14355 0.399 14 144020 1.596 3 1455专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注凝土枕单开道岔50 3.39 0 148570 5.587 0 15059 60单开道岔60-9号高锰钢整铸辙叉混凝土枕单开道岔SC390CCZ577230 0 23 14355 0.3255 14 144020 1.302 3 145550 3.255 0 148571 4.622 0 1506专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注1 0 60-12号固定型木枕单开道岔专线4190 230 0 23 1437同专线41285 0.423 18 144020 1.693 4 145550 4.233 0 148571 6.011 0 15061 1 60-12号固定型辙叉混铁联线004230 0 23 14355 0.434 15 144020 1.734 4 1455专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注凝土枕单开道岔50 4.335 0 148571 6.156 0 15061 2 60-9号固定型辙叉混凝土枕单开道岔铁联线051230 0 23 14353 0.1945 14 144020 1.2968 6 145550 3.2432 0 148571 4.6036 0 1506专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注1 3 60-12号高锰钢整铸辙叉混凝土枕单开道岔SC330CZ560230 0 23 14375 0.397 14 1441.920 1.589 3 1456.450 3.972 0 1485.671 5.641 0 15061 4 60-12号固定型专线4249 230 0 23 1435 同专线42285 0.330 15 1440专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注砼枕单开道岔20 1.319 3 145550 3.297 0 148571 4.681 0 15061 5 60-12号可动心轨砼枕单开道岔专线4274 230 0 23 14353.14 233.14 0 231438.145 0.414 14 1440 20 0.269 4 145520 1.656 4 1455 50 0.747 0 148550 4.141 0 1485 71 1.082 0 1506专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注71 5.880 0 15061 6 60-12号砼枕可动心轨单开道岔CZ2516 230 0.000 23 14353.1 233.1 0 23 1438.15 0.415 15 1440 20 0.272 5.5 145520 1.657 5 1455 50 0.7557 2.3 148550 4.141 0 1485 71 1.093 0 150671 5.881 0 15061 7 60-12号可动心SC325 23 0 0 23 1435 3.27 23 3.27 0 231438.27专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注轨砼枕单开道岔5 0.432 12.8 1440 20 0.256 5.5 145520 1.726 4 1455 50 0.714 2.3 148550 4.315 0 1485 71 1.0354 0 150671 6.127 0 15061 8 60-18号可动心轨砼枕单开道专线4223A230 0 23 14352.2 232.2 0 23 1437.25 0.671 14 1440 20 0.407 5 145520 2.682 3 1455 50 1.093 0 148550 5.960 0 1485 71 1.573 0 1506专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注岔71 7.673 0 15061 9 60-18号可动心轨砼枕单开道岔GLC(07)02 230 0 23 14351.6 231.6 0 23 1436.65 0.964 14 1440 20 0.559 5 145520 3.852 4 1455 50 1.454 0 148550 8.5980 0 1485 71 2.0683 0 1506.071 10.847 0 15062 0 60-12号可动心GLC(08)01 230 0 23 14353.2 233.2 0 23 1438.2 同GLC(065 0.426 15 1440 20 0.275 5 1455专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注轨砼枕单开道岔20 1.706 4 1455 40 0.59 1.7 1475 )0150 4.265 0 1485 49.9 0.747 0 1484.971 6.057 0 1506 71 1.9414 0 1506.02 1 60-30号可动心轨砼枕单开道岔专线4261 230 0 23 14351.5 231.5 0 23 1436.55 1.143 14 1440 20 0.748 5 145520 4.570 3 1455 60 2.335 0 149550 10.523 0 1485 71 2.765 0 150671 13.671 0 1506专业资料学习参考序号种类道岔类型道岔图号尖轨尖端降低值(mm)直尖轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心轨降低值(mm)基本轨与翼轨作用边之间的距离(mm)备注2 2 60-30号可动心轨砼枕单开道岔GLC(08)06 230 0 23 14351.38 231.38 0 231436.385 1.096 14 1440 20 0.8019 4 145520 4.382 4 1455 50 2.0732 0 148550 10.656 0 1485 72.2 8.665 0 1507.272.2 14.215 0 1507.2普速线路道岔支距值表木枕43kg/m钢轨9号单开道岔（图号：TB399-75）专业资料学习参考横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.793支距(mm) 144 201 281 382 506 652 820 1011 1201木枕43kg/m钢轨12号单开道岔（图号：TB399-75）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 21.28 支距(mm) 144 188 243 311 390 483 587 703 831 972 1125 1229木枕50kg/m钢轨9号单开道岔（图号：专线4141）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.65支距(mm) 154 212 293 397 522 670 840 1032 1208木枕50kg/m钢轨9号单开道岔（图号：TB399-75）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.793支距(mm) 144 201 281 382 506 652 820 1011 1201砼枕50kg/m钢轨9号单开道岔（图号：专线(02)4151）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.65支距(mm) 154 213 294 397 522 670 840 1032 1208专业资料学习参考砼枕50kg/m钢轨9号单开道岔(图号：CZ2209/CZ2209A)横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.65支距(mm) 154 213 294 397 522 670 840 1032 1208木枕50kg/m钢轨12号单开道岔（图号：TB399-75）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 21.28 支距(mm) 144 188 243 311 390 483 587 703 831 972 1125 1229木枕50kg/m钢轨12号单开道岔（图号：专线4147）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 17.416支距(mm) 207 280 364 459 566 685 814 956 1108 1223砼枕50kg/m钢轨12号单开道岔（图号：专线4198）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 17.416支距(mm) 207 280 364 459 566 685 814 956 1108 1223砼枕50kg/m钢轨12号单开道岔(图号：专线4257)横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.27专业资料学习参考支距(mm) 286 371 467 575 694 824 966 1120 1223砼枕60kg/m钢轨9号单开道岔(图号：铁联线051) 横距(m) 0.00 2.00 4.00 6.00 8.00 8.35支距(mm) 449.90 594.00 759.40 946.00 1153.80 1192.2砼枕60kg/m钢轨9号单开道岔(图号：CZ577/SC390)横距(m) 0.00 2.00 4.00 6.00 8.00 9.59支距(mm) 374 505 657 831 1025 1195木枕60kg/m钢轨9号单开道岔(图号：专线4190/专线4128)横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 17.416 支距(mm) 207 280 364 459 566 685 814 956 1108 1223砼枕60kg/m钢轨12号单开道岔（图号：铁联线004/铁联线020）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 14.36支距(mm) 311 401 502 615 739 875 1023 1181 1121专业资料学习参考砼枕60kg/m钢轨12号单开道岔（图号：SC330）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.87支距(mm) 263 344 437 541 657 784 923 1073 1223砼枕60kg/m钢轨12号单开道岔（图号：专线4249/专线4228）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 14.37支距(mm) 311 401 502 615 739 875 1022 1181 1211砼枕60kg/m钢轨12号单开道岔(图号：GLC(08)01/GLC(06)01）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 13.22支距(mm) 299.00 383.80 480.10 587.80 707.00 837.60 979.80 1072.4砼枕60kg/m钢轨12号单开道岔(图号：SC325）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.23 支距(mm) 298 383 479 587 706 837 980 1133 1234砼枕60kg/m钢轨12号单开道岔(图号：CZ2516）专业资料学习参考横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 14.36支距(mm) 311 401 502 615 739 875 1023 1181 1211砼枕60kg/m钢轨12号单开道岔(图号：专线4274）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.13支距(mm) 291 377 474 583 702 834 977 1131 1223砼枕60kg/m钢轨18号单开道岔（图号：专线4223A）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 支距(mm) 217 267 321 380 444 513 587 666 750 840 934 1033 1137 横距（m) 25.76支距(mm) 1233砼枕60kg/m钢轨18号单开道岔(图号：GLC(07)02)横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00支距(mm) 231.60 273.50 318.90 367.90 420.60 477.00 536.90 600.60 667.8738.7813.2891.40 973.20专业资料学习参考横距(m) 26.00 28.00 30.00支距(mm) 1058.70 1147.81240.5砼枕60kg/m钢轨30号单开道岔(图号：专线4261)横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 支距(mm) 213 238 266 295 325 357 390 425 461 498 538 578 620 横距（m) 26.00 28.00 30.00 32.00 34.00 36.00 38.00 40.00 42.00 44.00 46.00 48.00 50.00 支距(mm) 664 709 755 804 853 904 957 1011 1066 1123 1181 1242 1303砼枕60kg/m钢轨30号单开道岔（图号：GLC(08)06）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 支距(mm) 225.10 251.20 278.70 307.80 338.40 370.40 403.90 438.90 475.30 513.30 552.70 593.60 636.00 横距(m) 26.00 28.00 30.00 32.00 34.00 36.00 38.00 40.00 42.00 44.00 46.00 48.00支距(mm) 679.90 725.30 772.10 820.50 870.30 921.60 974.30 1028.6 1084.3 1141.6 1200.3 1260.5注：横距为距离尖轨跟端距离专业资料学习参考常用道岔静态检查方法及位置一、普通9号（含AT9号）、12号道岔的检查（一）轨距检查位置及标准普通9号（含AT9号）、12号道岔轨距检查位置及标准顺号检查部位轨距标准（mm）说明9号道岔12号道岔1 前顺坡终点1435 1435 检查位置：基本轨接头2 尖轨尖端1450 14453 尖轨中1444 14424 尖轨跟端（直）1439 14395 尖轨跟端（曲）1439 14396 导曲线部分前（直）1435 1435 检查位置：距离尖轨跟端1.5m处7 导曲线部分前（曲）1450 1445 检查位置：距离尖轨跟端3m处8 导曲线部分中（直）1435 1435 检查位置：曲股接头处9 导曲线部分中（曲）1450 1445 检查位置：曲股接头处10 导曲线部分后（直）1435 1435 检查位置：从最后一个支距点向前量4m处11 导曲线部分后（曲）1450 1445 检查位置：从最后一个支距点向前量4m处12 叉心前（直）1435 143513 叉心前（曲）1435 143514 叉心中（直）1435 1435检查位置：叉心宽10—40mm处，同时检查查照间隔、护背距离检查位置：叉心宽10—40mm处，同时检15 叉心中（曲）1435 1435查查照间隔、护背距离16 叉心后（直）1435 143517 叉心后（曲）1435 1435(二)水平的检查1.普通道岔尖轨按标准高出基本轨6mm，所有叉心翼轨都有堆高，尖轨中和叉心中两处不检查水平。

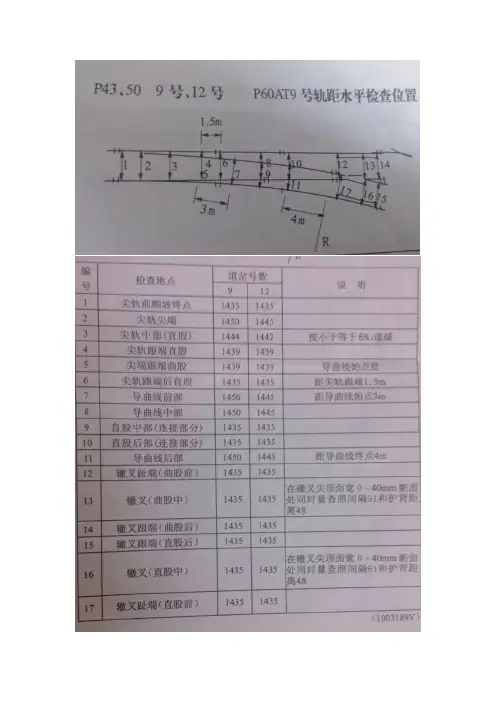

1.尖轨前顺坡终点1435mm2.尖轨尖端1445mm3.尖轨中部(尖轨刨切终点) 1442mm4.尖轨跟端直股1439mm5.尖轨跟端曲股(导曲线起点处) 1439mm6.尖轨跟端后直股(距跟端1.5m ) 1435mm7.导曲线前部(距导曲线起点3m) 1445mm8.导曲线中部1445mm9.直股中部1435mm10.直股后部1435mm11.导曲线后部(距导曲线终点4m) 1445mm12.辙叉曲股前1435mm13.辙叉曲股中(同时量查照间隔和护背距离) 1435mm >1391mm <1348mm14.辙叉曲股后1435mm15.辙叉直股后1435mm16.辙叉直股中1435mm (查照和护背)17.辙叉直股前1435mm 检查12号普通单开道岔的作业程序在检查单开道岔时，一、选用工具：校对量具（轨距尺、支距尺、弦绳、木折尺）在检查记录本上填写日期、站名、道岔编号、道岔型号二、检查道岔17尺轨距和水平，顺序不能错。
1尖轨前顺坡终点，2尖轨尖端；3尖轨中；4尖轨跟端直股；5尖轨跟端曲股（导曲线起点）；6尖轨跟端后直股（距尖轨跟端1.5m）；7导曲线前部（距导曲线起点3m)；8导曲线中部；9直股中；10直股后；11导曲线后部（距导曲线终点4m)；12辙叉曲股前；13辙叉曲股中（同时测量查照间隔和护背距离）；14辙叉曲股后；15辙叉直股后；16辙叉直股中（同时测量查照间隔和护背距离）；17辙叉直股前。
三、检查支距：9号道岔为：144、201、281、382、506、652、820、1011、1201mm，9尺；12号道岔为：144、188、243、311、391、483、587、703、831、972、1125、1229mm，12尺。
四、检查各部轨轮槽宽：尖轨刨切部分（尖轨工作边与基本轨工作边之间的最小距离为65mm；容许误差为-2mm);尖轨跟端槽宽（74mm)；辙叉心轨轮槽宽（在心轨宽40至50mm范围内为46mm容许误差为+3-1mm);护轨轨轮槽宽为42mm容许误差为+3-1mm测量位置与检查轨距水平的位置相同）；五、检查尖轨动程：直尖轨为142mm；曲尖轨为152mm测量位置在尖轨第一拉杆中心处测量；六、检查道岔的高低、方向、尖轨是否密贴、道岔是否爬行、联结零件是否伤损、道床是否丰满无塌碴。
附件17 常用道岔技术参数及检查方法普速线路常用单开道岔基本参数序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)1 TB399.1-75 43-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.5002 TB399.2-75 43-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 3 专线4141 50-9号固定型木枕单开道岔28.848 13.839 15.009 6.450 6.450 11.200 11.2004 TB399.3-75 50-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 5 专线(02)4151 50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4926 CZ2209（CZ2209A）50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4927 TB399.4-75 50-12号高锰钢36.815 16.853 19.962 7.700 7.700 12.500 12.500号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m)木枕单开道岔8 专线4147 50-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.7009 专线4198 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70010 专线4257 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 13.080 13.080 16.292 16.29211 铁联线051 60-9号固定型混凝土枕单开道岔29.740 14.015 15.725 13.456 13.465 16.432 16.44212 SC390（CZ577）60-9号固定型混凝土枕单开道岔29.569 13.839 15.730 12.400 12.400 15.042 15.04213 专线4190 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 14 专线4128 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70015 专线4249(专线4228) 60-12号固定型混凝土枕单开道37.800 16.592 21.208 12.400 12.400 16.792 16.792号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m) 岔16 SC330（CZ560）60-12号固定型混凝土枕单开道岔37.907 16.853 21.054 12.480 12.480 15.700 15.70017 铁联线004(铁联线020) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 13.880 13.880 16.792 16.79218 CZ2516 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 13.600 13.600 16.792 16.79219 SC325 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.200 14.200 16.192 16.19220 GLC(08)01（GLC(06)01）60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.250 14.250 18.592 18.59221 专线4223A 60-18号可动心轨混凝土枕单开道岔60.000 22.744 37.256 15.680 15.680 19.192 19.19222 GLC(07)02 60-18号可动心轨混凝土枕单开69.000 31.729 37.271 21.540 21.540 24.592 24.592号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m)道岔102.000 42.301 59.699 29.840 29.840 31.792 31.792 23 GLC(08)06 60-30号可动心轨混凝土枕单开道岔102.400 42.701 59.699 27.980 27.980 31.592 31.592 24 专线4261 60-30号可动心轨混凝土枕单开道岔普速线路道岔框架尺寸及尖（心）轨降低值表普速线路道岔支距值表木枕43kg/m钢轨9号单开道岔（图号：TB399-75）木枕43kg/m钢轨12号单开道岔（图号：TB399-75）木枕50kg/m钢轨9号单开道岔（图号：专线4141）木枕50kg/m钢轨9号单开道岔（图号：TB399-75）砼枕50kg/m钢轨9号单开道岔（图号：专线(02)4151）CZ2209/CZ2209A)砼枕50kg/m钢轨9号单开道岔(图号：木枕50kg/m钢轨12号单开道岔（图号：专线4147）砼枕50kg/m钢轨12号单开道岔（图号：专线4198）4257)砼枕50kg/m钢轨12号单开道岔(图号：专线砼枕60kg/m钢轨9号单开道岔(图号：CZ577/SC390)木枕60kg/m钢轨9号单开道岔(图号：专线4190/专线4128)砼枕60kg/m钢轨12号单开道岔（图号：铁联线004/铁联线020）砼枕60kg/m钢轨12号单开道岔（图号：SC330）砼枕60kg/m钢轨12号单开道岔（图号：专线4249/专线4228）砼枕60kg/m钢轨12号单开道岔(图号：GLC(08)01/GLC(06)01）砼枕60kg/m钢轨12号单开道岔(图号：SC325）砼枕60kg/m钢轨12号单开道岔(图号：CZ2516）砼枕60kg/m钢轨12号单开道岔(图号：专线4274）砼枕60kg/m钢轨18号单开道岔（图号：专线4223A）砼枕60kg/m钢轨18号单开道岔(图号：GLC(07)02)砼枕60kg/m钢轨30号单开道岔(图号：专线4261)砼枕60kg/m钢轨30号单开道岔（图号：GLC(08)06）注：横距为距离尖轨跟端距离常用道岔静态检查方法及位置一、普通9号（含AT9号）、12号道岔的检查（一）轨距检查位置及标准普通9号（含AT9号）、12号道岔轨距检查位置及标准(二)水平的检查1.普通道岔尖轨按标准高出基本轨6mm，所有叉心翼轨都有堆高，尖轨中和叉心中两处不检查水平。
