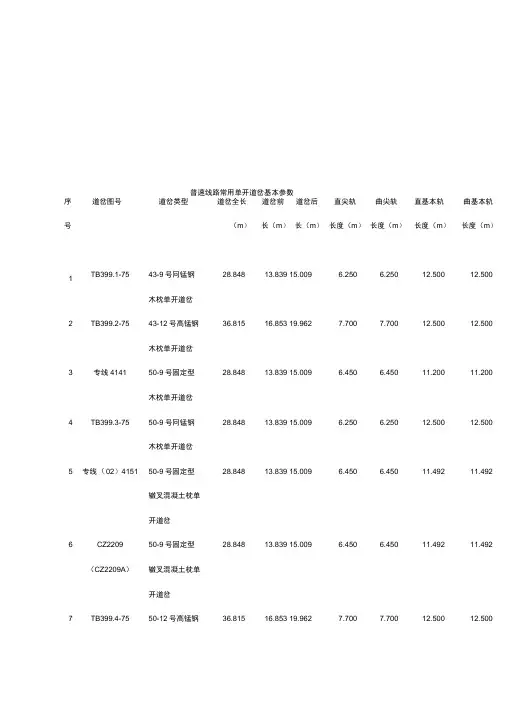

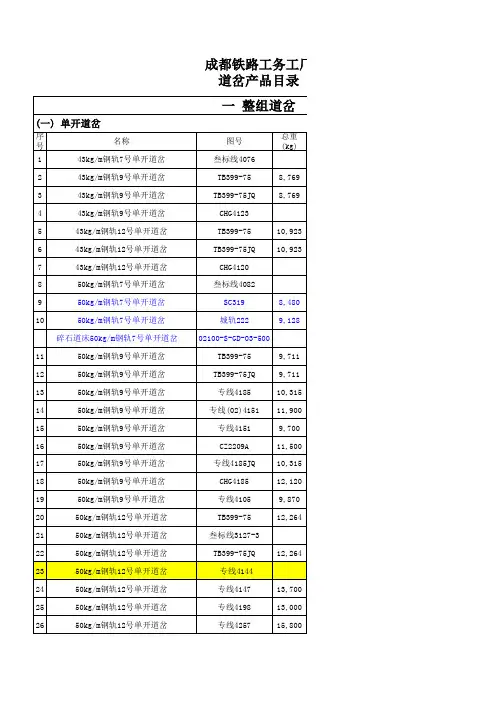

普速线路常用单开道岔基本参数序道岔图号道岔类型道岔全长道岔前道岔后直尖轨曲尖轨直基本轨曲基本轨号（m）长（m）长（m）长度（m）长度（m）长度（m）长度（m）1 TB399.1-75 43-9号冋锰钢28.848 13.839 15.009 6.250 6.250 12.500 12.500木枕单开道岔2 TB399.2-75 43-12号高锰钢36.815 16.853 19.962 7.700 7.700 12.500 12.500木枕单开道岔3 专线4141 50-9号固定型28.848 13.839 15.009 6.450 6.450 11.200 11.200木枕单开道岔4 TB399.3-75 50-9号冋锰钢28.848 13.839 15.009 6.250 6.250 12.500 12.500木枕单开道岔5 专线（02）4151 50-9号固定型28.848 13.839 15.009 6.450 6.450 11.492 11.492辙叉混凝土枕单开道岔6 CZ2209 50-9号固定型28.848 13.839 15.009 6.450 6.450 11.492 11.492（CZ2209A）辙叉混凝土枕单开道岔7 TB399.4-75 50-12号高锰钢36.815 16.853 19.962 7.700 7.700 12.500 12.500(m) 长（m）长（m）长度（m）长度（m）长度（m）长度（m）木枕单开道岔8 专线4147 50-12号固定型37.907 16.853 21.054 11.300 11.300 15.700 15.700木枕单开道岔9 专线4198 50-12号固定型37.907 16.853 21.054 11.300 11.300 15.700 15.700混凝土枕单开道岔10 专线4257 50-12号固定型37.907 16.853 21.054 13.080 13.080 16.292 16.292混凝土枕单开道岔11 铁联线051 60-9号固定型29.740 14.015 15.725 13.456 13.465 16.432 16.442混凝土枕单开道岔12 SC390 60-9号固定型29.569 13.839 15.730 12.400 12.400 15.042 15.042(CZ577)混凝土枕单开道岔13 专线4190 60-12号固定型37.907 16.853 21.054 11.300 11.300 15.700 15.700木枕单开道岔14 专线4128 60-12号固定型37.907 16.853 21.054 11.300 11.300 15.700 15.700木枕单开道岔15 专线4249 60-12号固定型37.800 16.592 21.208 12.400 12.400 16.792 16.792（专线4228）混凝土枕单开道序道岔图号道岔类型道岔全长道岔前道岔后直尖轨曲尖轨直基本轨曲基本轨号(m) 长（m）长（m）长度（m）长度（m）长度（m）长度（m）岔16 SC330 60-12号固定型37.907 16.853 21.054 12.480 12.480 15.700 15.700(CZ560)混凝土枕单开道岔17 铁联线004 60-12号固定型37.800 16.592 21.208 13.880 13.880 16.792 16.792（铁联线020）混凝土枕单开道岔18 CZ2516 60-12号可动心43.200 16.592 26.608 13.600 13.600 16.792 16.792轨混凝土枕单开道岔19 SC325 60-12号可动心43.200 16.592 26.608 14.200 14.200 16.192 16.192轨混凝土枕单开道岔20 GLC(08)01 60-12号可动心43.200 16.592 26.608 14.250 14.250 18.592 18.592(GLC(06)01 )轨混凝土枕单开道岔21 专线4223A 60-18号可动心60.000 22.744 37.256 15.680 15.680 19.192 19.192轨混凝土枕单开道岔22 GLC(07)02 60-18号可动心69.000 31.729 37.271 21.540 21.540 24.592 24.592轨混凝土枕单开序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)23 GLC(08)06 道岔60-30号可动心102.000 42.301 59.699 29.840 29.840 31.792 31.79224 专线4261轨混凝土枕单开道岔60-30号可动心102.400 42.701 59.699 27.980 27.980 31.592 31.592 轨混凝土枕单开道岔木枕43kg/m钢轨9号单开道岔(图号：TB399-75)砼枕50kg/m钢轨9号单开道岔（图号：专线（02）4151 ）砼枕60kg/m钢轨9号单开道岔（图号：CZ577/SC390）木枕60kg/m钢轨9号单开道岔(图号：专线4190/专线4128)支距(mm) 311 401 502 615 739 875 1023 1181 1211砼枕60kg/m钢轨12号单开道岔(图号：专线4274)砼枕60kg/m钢轨18号单开道岔(图号：GLC(07)02)砼枕60kg/m钢轨30号单开道岔(图号：专线4261)常用道岔静态检查方法及位置一、普通9号（含AT9号）、12号道岔的检查（一）轨距检查位置及标准普通9号（含AT9号）、12号道岔轨距检查位置及标准二水平的检查1. 普通道岔尖轨按标准高出基本轨6mm，所有叉心翼轨都有堆高，尖轨中和叉心中两处不检查水平。
煤矿道岔、矿用道岔、窄轨道岔、窄轨铁路道岔。
百科名片煤矿道岔是我国煤炭系统使用的专用铁路道岔，是窄轨道铁路线路连接的基本设备，量大面广、种类繁多，对实现窄轨铁路标准化、现代化、自动化和安全生产有着重要意义。
窄轨铁路道岔标准化、系列化对煤矿或其他矿山的设计、建设和生产也是非常重要的。
煤矿窄轨铁路道岔铺设方便、迅速，具有严格的制造、验收标准，其轨型、轨距、转辙角度系列化，适用于我国煤矿行业多变的使用情况。
类型煤炭工业部窄轨铁路计有600、762、和900mm三种轨距；15、22、30、38、和43、KG/m五种轨型；其中有单开道岔、对称道岔、渡线道岔和少量的交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨套线七种类型。
各种道岔按照不同类型分别有2#、3#、4#、5#、6#、7#、8 #、10#、八种辙叉号数、又按不同的辙叉号数配备了4、6、9、12、15、20、25、30、40、50、70m十一种曲线半径道岔标准设。
系列窄轨铁路道岔标准设计共有615、715、915、622、722、922、630、730、930、938、643十一个系列，设计共完成166个品种。
窄轨铁路道岔型号组成说明（1）型号第一个字母Z代表窄轨铁路道岔类型代号；（2）型号第二个和第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。
（3）主要参数中第一段数字的6、7、9、分别代表道岔轨距，6=600，7=700，9=900mm,主要参数第一段数字的15，22，30，38，43，分别代表道岔轨型，kg/m。
基本知识道岔是个大家族，最常见的是普通单开道岔。
它由转辙器、连接部分、辙叉及护轨三个单元组成。
转辙器包括基本轨、尖轨和转辙机械。
当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。

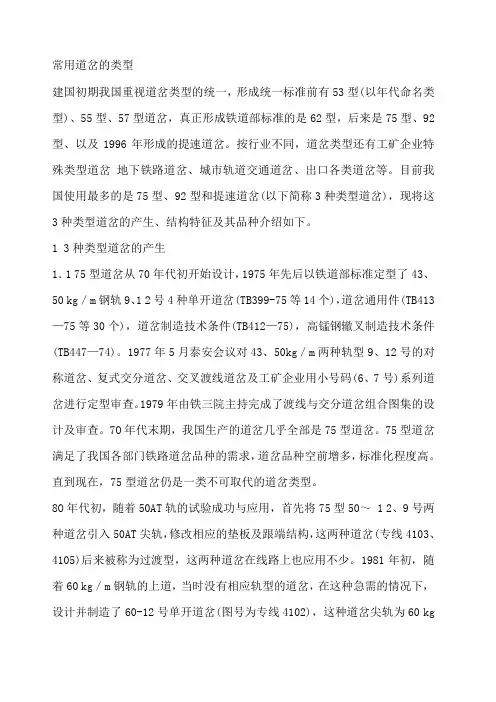

常用道岔的类型建国初期我国重视道岔类型的统一，形成统一标准前有53型(以年代命名类型)、55型、57型道岔，真正形成铁道部标准的是62型，后来是75型、92型、以及1996年形成的提速道岔。
按行业不同，道岔类型还有工矿企业特殊类型道岔地下铁路道岔、城市轨道交通道岔、出口各类道岔等。
目前我国使用最多的是75型、92型和提速道岔(以下简称3种类型道岔)，现将这3种类型道岔的产生、结构特征及其品种介绍如下。
1 3种类型道岔的产生1．1 75型道岔从70年代初开始设计，1975年先后以铁道部标准定型了43、50 kg／m钢轨9、1 2号4种单开道岔(TB399-75等14个)，道岔通用件(TB413—75等30个)，道岔制造技术条件(TB412—75)，高锰钢辙叉制造技术条件(TB447—74)。
1977年5月泰安会议对43、50kg／m两种轨型9、12号的对称道岔、复式交分道岔、交叉渡线道岔及工矿企业用小号码(6、7号)系列道岔进行定型审查。
1979年由铁三院主持完成了渡线与交分道岔组合图集的设计及审查。
7O年代末期，我国生产的道岔几乎全部是75型道岔。
75型道岔满足了我国各部门铁路道岔品种的需求，道岔品种空前增多，标准化程度高。
直到现在，75型道岔仍是一类不可取代的道岔类型。
8O年代初，随着50AT轨的试验成功与应用，首先将75型50～ 1 2、9号两种道岔引入50AT尖轨，修改相应的垫板及跟端结构，这两种道岔(专线4103、4105)后来被称为过渡型，这两种道岔在线路上也应用不少。
1981年初，随着60 kg／m钢轨的上道，当时没有相应轨型的道岔，在这种急需的情况下，设计并制造了60-12号单开道岔(图号为专线4102)，这种道岔尖轨为60 kg／m 普通钢轨带补强板，7.7m长，高锰钢辙叉趾、跟端为贯通式，尖轨跟端、垫板、轨撑连接零件等都沿用75型的结构形式，后来这种道岔也被称为过渡型。
由于这种道岔的尖轨、锰叉结构上的不足，以及道岔设计制造水平的提高、60AT轨的应用，被后来的6o—l 2号单开道岔(专线4128)代替，但由于后者转辙设备迟迟供应不上，不能大量上道，致使过渡型道岔上道5 000多组，至今线路上还有一定数量的这种道岔。
附件17 常用道岔技术参数及检查方法普速线路常用单开道岔基本参数序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)1 TB399.1-75 43-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 3.900 3.900 3.5882 TB399.2-75 43-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 4.500 1.500 4.5573 专线4141 50-9号固定型木枕单开道岔28.848 13.839 15.009 6.450 6.450 11.200 11.200 3.600 3.600 3.5884 TB399.3-75 50-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 3.900 3.900 3.588序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)5 专线(02)4151 50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.492 3.600 3.600 3.5886 CZ2209（CZ2209A）50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.492 3.600 3.600 3.5887 TB399.4-75 50-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 4.500 4.500 4.5578 专线4147 50-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.927 9 专线4198 50-12号固定型混凝土枕单开道37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.927序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m) 岔10 专线4257 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 13.080 13.080 16.292 16.292 6.900 5.100 5.99211 铁联线051 60-9号固定型混凝土枕单开道岔29.740 14.015 15.725 13.456 13.465 16.432 16.442 5.370 3.800 直4.292曲4.31812 SC390（CZ577）60-9号固定型混凝土枕单开道岔29.569 13.839 15.730 12.400 12.400 15.042 15.042 5.400 3.800 4.31113 专线4190 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 5.100 5.100 5.927序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)14 专线4128 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.92715 专线4249(专线4228) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 12.400 12.400 16.792 16.792 6.900 4.800 5.99216 SC330（CZ560）60-12号固定型混凝土枕单开道岔37.907 16.853 21.054 12.480 12.480 15.700 15.700 6.900 5.210 5.99217 铁联线004(铁联线020) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 13.880 13.880 16.792 16.792 6.900 4.800 5.99218 CZ2516 60-12号可动心43.200 16.592 26.608 13.600 13.600 16.792 16.792 5.400 13.792序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)轨混凝土枕单开道岔19 SC325 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.200 14.200 16.192 16.192 6.600 13.19220 GLC(08)01（GLC(06)01）60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.250 14.250 18.592 18.592 5.600 13.79221 专线4223A 60-18号可动心轨混凝土枕单开道岔60.000 22.744 37.256 15.680 15.680 19.192 19.192 6.600 17.392 22 GLC(07)02 60-18号可动心69.000 31.729 37.271 21.540 21.540 24.592 24.592 7.500 20.992序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)直向护轨（m)侧向护轨（m)辙叉长度（m)轨混凝土枕单开道岔23 GLC(08)06 60-30号可动心轨混凝土枕单开道岔102.000 42.301 59.699 29.840 29.840 31.792 31.792 24.59624 专线4261 60-30号可动心轨混凝土枕单开道岔102.400 42.701 59.699 27.980 27.980 31.592 31.592 24.592 普速线路道岔框架尺寸及尖（心）轨降低值表普速线路道岔支距值表木枕43kg/m钢轨9号单开道岔（图号：TB399-75）木枕43kg/m钢轨12号单开道岔（图号：TB399-75）木枕50kg/m钢轨9号单开道岔（图号：专线4141）木枕50kg/m钢轨9号单开道岔（图号：TB399-75）砼枕50kg/m钢轨9号单开道岔（图号：专线(02)4151）砼枕50kg/m钢轨9号单开道岔(图号：CZ2209/CZ2209A)木枕50kg/m钢轨12号单开道岔（图号：TB399-75）木枕50kg/m钢轨12号单开道岔（图号：专线4147）砼枕50kg/m钢轨12号单开道岔（图号：专线4198）砼枕50kg/m钢轨12号单开道岔(图号：专线4257)051)砼枕60kg/m钢轨9号单开道岔(图号：铁联线砼枕60kg/m钢轨9号单开道岔(图号：CZ577/SC390)木枕60kg/m钢轨9号单开道岔(图号：专线4190/专线4128)砼枕60kg/m钢轨12号单开道岔（图号：铁联线004/铁联线020）砼枕60kg/m钢轨12号单开道岔（图号：SC330）砼枕60kg/m钢轨12号单开道岔（图号：专线4249/专线4228）砼枕60kg/m钢轨12号单开道岔(图号：GLC(08)01/GLC(06)01）砼枕60kg/m钢轨12号单开道岔(图号：SC325）砼枕60kg/m钢轨12号单开道岔(图号：CZ2516）砼枕60kg/m钢轨12号单开道岔(图号：专线4274）砼枕60kg/m钢轨18号单开道岔（图号：专线4223A）砼枕60kg/m钢轨18号单开道岔(图号：GLC(07)02)砼枕60kg/m钢轨30号单开道岔(图号：专线4261)砼枕60kg/m钢轨30号单开道岔（图号：GLC(08)06）注：横距为距离尖轨跟端距离常用道岔静态检查方法及位置一、普通9号（含AT9号）、12号道岔的检查（一）轨距检查位置及标准普通9号（含AT9号）、12号道岔轨距检查位置及标准(二)水平的检查1.普通道岔尖轨按标准高出基本轨6mm，所有叉心翼轨都有堆高，尖轨中和叉心中两处不检查水平。
单开道岔道岔
单开道岔、对称道岔、渡线道岔、交叉渡线道岔对称道岔、渡线道岔、交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨道岔、矿用单开道岔、矿用对称道岔、矿用对称组合道岔、矿用菱形交叉道岔、矿用四轨道岔、道岔
道岔详细介绍zmkj008
道岔系列：608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60共计二十一个系列
道岔类型：单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线共计七种类型轨距：600、762、900、1435共计四种轨距
轨型：8、12、15、18、22、24、30、38、43、50、60共计十一种轨型
辙叉号：2、3、4、5、6、7、8、9、12共计九种辙叉号
曲线半径：4、6、9、12、15、20、25、30、40、50、70共计十一种曲线半径
线路间距：1200、1300、1400、1500、1600、1700、1800、1900、2200、2500共计十种线
路间距
矿用道岔、单开道岔、对称道岔、渡线道岔、交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨道岔、矿用单开道岔、矿用对称道岔、矿用对称组合道岔、矿用菱形交叉道岔、矿用四轨道岔、道岔。
