cad考试试题库及参考答案一、选择题（共 20 题，每题 2 分）1、在 CAD 中，以下哪个快捷键可以用于重复上一个命令？（）A Enter 键B Space 键C Esc 键D Ctrl ＋ Z 键答案：A2、要绘制一个半径为 50 的圆，以下命令正确的是（）A CIRCLE 50B CIRCLE （50)C CIRCLE, 50D CIRCLE, （50)答案：B3、在 CAD 中，取消命令执行的快捷键是（）A Enter 键B Esc 键C Space 键D Ctrl ＋ C 键答案：B4、以下哪种方法不能用于复制对象？（）A 复制（COPY）命令B 镜像（MIRROR）命令C 阵列（ARRAY）命令D 旋转（ROTATE）命令答案：D5、绘制直线时，若要指定直线的长度，应该在命令行输入（）A 距离值B 角度值C 坐标值D 以上都可以6、修剪命令（TRIM）的快捷键是（）A TRB TIC TMD TS答案：A7、在 CAD 中，以下哪个命令可以将对象沿水平方向或垂直方向移动？（）A 移动（MOVE）命令B 偏移（OFFSET）命令C 旋转（ROTATE）命令D 缩放（SCALE）命令答案：A8、若要在 CAD 中绘制一个正多边形，边数为 8，以下命令正确的是（）A POLYGON 8B POLYGON （8)C POLYGON, 8D POLYGON, （8)答案：B9、以下哪个命令可以用于创建矩形？（）A RECTANGB RECTANGLEC BOXD POLYGON答案：B10、延伸命令（EXTEND）的快捷键是（）A EXB EC EXTD ES11、要将一个对象旋转 45 度，以下命令正确的是（）A ROTATE 45B ROTATE （45)C ROTATE, 45D ROTATE, （45)答案：B12、以下哪个命令可以用于测量两点之间的距离？（）A DISTB AREAC LISTD ID答案：A13、缩放命令（SCALE）的快捷键是（）A SCB SC SSD CS答案：A14、在 CAD 中，图层的作用是（）A 方便管理图形B 改变图形颜色C 改变图形线型D 以上都是答案：D15、以下哪个命令可以用于修改对象的特性，如颜色、线型等？（）A PROPERTIESB CHANGEC MODIFYD EDIT答案：A16、图案填充命令（BHATCH）的快捷键是（）A BHB HC BHATD BHA答案：B17、要将图形保存为 dwg 格式，以下操作正确的是（）A 文件保存B 文件另存为C 文件输出D 文件打印答案：B18、以下哪个命令可以用于绘制圆弧？（）A ARCB CIRCLEC ELLIPSED POLYGON答案：A19、以下哪种坐标输入方式是绝对坐标？（）A ＠10,20B 10,20C 10,20D ＄10,20答案：B20、以下哪个命令可以用于创建文字？（）A TEXTB DTEXTC MTEXTD 以上都是答案：D二、填空题（共 10 题，每题 2 分）1、 CAD 软件的全称是________。
第二单元简单图形绘制2.1 第1题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（100，100）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（60，30）→回车；（2）单击→连接矩形的两个对角点→单击→在矩形对角线交点处捕捉圆心→输入圆半径10→回车。
删掉两条对角线；（3）单击→选择矩形→回车；（4）绘图→点→定数等分→选择矩形的下边线→输入等分数目8→回车；（5）格式→点样式→选择点的一种样式→单击确定按钮；（6）单击→捕捉矩形左下1/8等分点→捕捉圆上切点（切点在对象捕捉处右击点设置，选择）→回车；单击→捕捉矩形右下1/8等分点→捕捉圆上切点→回车；（7）单击→捕捉大圆圆心→输入圆半径5→回车；（8）删除7个等分点。
3. 保存。
2.2 第2题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（100，25）→回车；（2）单击→选择矩形→回车；（3）绘图→点→定数等分→选择矩形的上边线→输入等分数目12→回车；绘图→点→定数等分→选择矩形的下边线→输入等分数目12→回车；（4）格式→点样式→选择点的一种样式→单击确定按钮；（5）单击→捕捉矩形左边线中点→捕捉矩形上下等分点（在对象捕捉里选择节点）→捕捉矩形右边线中点→回车→光标移到右击点设置，增量角选择45°→单击确定按钮；（6）光标移动到左斜向下45°（出现一条虚的极轴）→回车；光标移动到右斜向下45°（出现一条虚的极轴）→回车；（7）删除上下边的等分点。
3. 保存。
2.3 第3题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
机械cad中级考试题库及参考答案一、单选题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于创建直线段？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 如果需要在AutoCAD中创建一个圆形，应该使用哪个命令？A. CIRCLEB. RECTANGLEC. POLYLINED. ELLIPSE答案：A3. 在AutoCAD中，如何快速选择所有对象？A. 点击“选择所有”按钮B. 输入“SELECTALL”命令C. 使用鼠标滚轮框选D. 按住Ctrl键点击每个对象答案：B4. 在AutoCAD中，使用哪个命令可以测量两点之间的距离？A. MEASUREB. DISTC. LENGTHEND. OFFSET答案：B5. 当需要在AutoCAD中创建一个矩形时，应该使用哪个命令？A. RECTANGLEB. POLYLINEC. CIRCLED. ELLIPSE答案：A6. 在AutoCAD中，如何快速复制一个对象？A. 使用“复制”命令B. 按住Ctrl键拖动对象C. 输入“COPY”命令D. 按住Shift键拖动对象答案：C7. 在AutoCAD中，使用哪个命令可以创建一个正多边形？A. POLYLINEB. RECTANGLEC. POLYGOND. CIRCLE答案：C8. 如何在AutoCAD中设置当前图层？A. 使用“图层”命令B. 点击“图层属性管理器”C. 点击“图层”工具栏D. 输入“LAYER”命令答案：D9. 在AutoCAD中，使用哪个命令可以绘制一个圆弧？A. ARCB. CIRCLEC. ELLIPSED. POLYLINE答案：A10. 如何在AutoCAD中创建一个文本对象？A. 使用“文本”命令B. 输入“TEXT”命令C. 点击“多行文本”按钮D. 输入“MTEXT”命令答案：B二、多选题（每题3分，共30分）1. 在AutoCAD中，以下哪些命令可以用来创建圆？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：A, B, C2. AutoCAD中，以下哪些工具可以用来修改对象？A. ERASEB. MOVEC. ROTATED. SCALE答案：A, B, C, D3. 在AutoCAD中，以下哪些命令可以用来创建多边形？B. POLYGONC. RECTANGLED. CIRCLE答案：B, C4. 在AutoCAD中，以下哪些命令可以用来测量对象？A. DISTB. AREAC. LISTD. ID答案：A, B, C5. 在AutoCAD中，以下哪些命令可以用来复制对象？A. COPYB. OFFSETC. MIRRORD. ARRAY答案：A, B, C, D6. 在AutoCAD中，以下哪些命令可以用来创建文本？A. TEXTB. MTEXTC. DIMD. LEADER答案：A, B7. 在AutoCAD中，以下哪些命令可以用来创建图形？A. RECTANGLEB. POLYLINEC. CIRCLE答案：A, B, C, D8. 在AutoCAD中，以下哪些命令可以用来修改对象属性？A. PROPERTIESB. CHPROPC. MATCHPROPD. LAYER答案：A, B, C9. 在AutoCAD中，以下哪些命令可以用来创建尺寸标注？A. DIMLINEARB. DIMRADIUSC. DIMDIAMETERD. DIMANGULAR答案：A, B, C, D10. 在AutoCAD中，以下哪些命令可以用来创建和修改块？A. BLOCKB. INSERTC. WBLOCKD. REFEDIT答案：A, B, C, D三、判断题（每题1分，共10分）1. 在AutoCAD中，可以使用“ARRAY”命令来创建对象的阵列。
劳动和社会保障部全国计算机信息高新技术考试指定教材 2418.11 第11题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST8-11DWG ，单击“确定”按钮。
第2步：单击“标准”工具栏中“特性”按钮，选择文字修改大小。
第3步：单击“标准”工具栏中“特性匹配”按钮，匹配不同文字的文字特性。
第4步：单击“修改”工具栏中“移动”按钮，将文字移动至图形适合的位置。
第5步：单击“修改”菜单“对象 | 文字 | 编辑”命令，在制图区选择大小不一的标注文字，打开“编辑文字对话框”，修改标注文字大小。
第6步：单击“修改”工具栏中“移动”按钮，选择标注文字，移动至图形中适合的位置。
第7步：单击“修改”工具栏中“拉伸”按钮，根据题目要求的位置，拉伸图形标注线，如图8.11-a 所示。
图8.11-a第8步：单击“绘图”工具栏中“直线”按钮，补充图形。
第9步：单击“绘图”工具栏中“图案填充”按钮，打开“边界图案填充”对话框，242 第八单元 综合绘图拾取填充区域，图案设置为“ANSI31”，单击“确定”按钮，如图8.11-b 所示图8.11-b第10步：执行“修改”|“对象”|“多段线”命令，选择轮廓线，设置线段的宽度。
第11步：单击“修改”工具栏中“缩放”按钮，调整图框的大小。
第12步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD8-11.DWG ”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
8.12 第12题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST8-12DWG ，单击“确定”按钮。
第2步：单击“标准”工具栏中“特性”按钮，选择文字修改大小。
第3步：单击“标准”工具栏中“特性匹配”按钮，匹配不同文字的文字特性。
第4步：单击“修改”工具栏中“拉伸”按钮，根据题目要求的位置，拉伸图形标注线，如图8.12-a 所示。
《AutoCAD》中级考证冲刺解题计算机辅助设计（AutoCAD平台）AutoCAD 2002绘图员级评分细则第一单元文件操作8分第二单元简单绘图10分第三单元图形属性8分第四单元图形编辑12分第五单元精确绘图12分第六单元尺寸标注12分第七单元三维绘图20分第八单元综合绘图20分1——10考题11——20考题设计开发：欧阳昌胜梁世妃校对审核：朱治国黄娟第一单元文件操作本单元知识及操作要领：1、运行AUTO CAD软件，就是双击AUTO CAD图标，进入AUTO CAD平面绘图界面。
此时，AUTO CAD将新文件取名为“Drawing.dwg”。
其中，“Drawing”是“文件名”，“.dwg”是“文件类型后缀”。
本单元1-15题要求将文件存储为“样板文件”，其操作顺序为：[文件]——[另存为]——（文件类型.DWT）——（文件保存路径）——（文件名）本单元16-20题要求将文件存储为“绘图文件”，其操作顺序为：[文件]——[另存为]——（文件类型.DWG）——（文件保存路径）——（文件名）2、设置图形范围，其操作顺序为：[格式]——[图形界限]——（范围的左下角绝对坐标）——（范围的右上角绝对坐标）3、其它设置：“图层”、“颜色”、“线型”、“线宽”——通过“图层”设置“网格（即栅格）间距”、“网格（即栅格）捕捉间距”——通过“栅格”对话框设置。
长度、角度单位及精度等——通过[格式]——[单位]设置文字等——通过[格式]——[文字样式]设置多线——通过[格式]——[多线样式]设置对象捕捉、正交方式等通过相应的开关设置。
第一单元文件操作题目精解解法：新建…→图形样板…（acadiso.dwt）→打开→格式→图形界限→左下角：（0，0）→（120×90）右上角：（120，90）→全屏→图层→设0层颜色为红色→另存为…（KSCAD1-1.DWT）。
1.2、做题分析：１：格式－图形界限（０，０）-（１２０0，９０0）。
AutoCAD笔试题目真题和答案(2)AutoCAD笔试题目真题和答案B. 总能保证与两圆外切C. 总能保证与两圆内切D. 总能保证分别与两圆内切和外切(49) 画一个点,要想点的大小不会随着图形的缩放而发生任何变化应选择。
{[A]}A. 相对于屏幕设置尺寸B. 用绝对单位设置尺寸C. 限制点的大小D. 以上都错(50) 用LENGTHEN命令改变直线长度时,选用Delta选项,表示。
{[A]}A. 在原来长度根底上增加一个新的长度B. 用动态方式改变长度C. 增加的长度值是一个绝对值D. 也可任意改变圆弧的长度(51) 用倒斜角命令(CHAMFER)将互相垂直的不相交的四条直线生成一个封闭的矩形,应。
{[A]}A. 将距离设为0B. 将角度设为0C. 角度设为90°D. 将半径设为0(52) 以下关于修剪(TRIM)命令说法正确的选项是。
{[A]}A. 只有实际相交的图形才能修剪B. 不相交的的图形也可以修剪C. 多段线是不能修剪的D. 对任何一个图形无论怎样修剪,必将剩下一局部(53) 某图层的实体不能或删除,但能在屏幕上可见,能够捕捉其上的特殊点和标注尺寸,这种图层是。
{[A]}A. 锁定的B. 冻结的C. 翻开的D. 解锁的.(54) 以下不属于透明命令的有。
{[C]}A. ZOOMB. PANC. CIRCLED. GRID(55) 一组同心圆可用一个已画好的圆用命令来实现。
{[D]}A. STRETCHB. MOVEC. EXTENDD. OFFSET(56) 保存一个未命名的图形文件用命令。
{[B]}A. 文件/保存B. 文件/另存为C. 文件/翻开D. 文件/快速保。
(57) 没有几何对象被选中时,图形区域中的快捷菜单提供了。
{[A]}A. CAD根本的命令B. 窗口命令C. A和BD. 弹出捕捉对话框(58) 在AutoCAD中,线型的默认设置是。
{[A]}A. 随层B. 随块C. ContinuousD. A和C(59) 能控制鼠标只能画正交的直线。
A u t o C A D考试题库一、单选题：2、运行AutoCAD2002软件，至少需要()内存空间。
D（A）32MB（B）40MB（C）48MB（D）64MB3、运行AutoCAD2002软件，计算机的微处理器主频应在()以上B（A）133MHz（B）233MHz（C）400MHz（D）800MHz4、在AutoCAD2002中，系统提供了()条命令用来绘制圆弧。
A （A）11（B）6（C）8（D）98、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：D（A）ＬＯＡＤ（B）ＮＥＷ（C）ＯＰＥＮ（D）ＭＥＮＵ9、在命令行状态下，不能调用帮助功能的操作是：B（A）键入ＨＥＬＰ命令（B）快捷键Ｃｔｒｌ＋Ｈ（C）功能键Ｆ１（D）键入？12、设置“夹点”大小及颜色是在【选项】对话框中的()选项卡中。
D（A）打开和保存（B）系统（C）显示（D）选择13、在AutoCAD2002中，要将左右两个视口改为左上、左下、右三个视口可选择()命令。
D（A）“视图”|“视口”|“一个视口”（B）“视图”|“视口”|“三个视口”（C）“视图”|“视口”|“合并”（D）“视图”|“视口”|“两个视口”14、在AutoCAD中，使用()可以在打开的图形间来回切换,但是，在某些时间较长的操作(例如重生成图形)期间不能切换图形。
C（A）Ctrl+F9键或Ctrl+Shift键（B）Ctrl+F8键或Ctrl+Tab键（C）Ctrl+F6键或Ctrl+Tab键（D）Ctrl+F7键或Ctrl+Lock15、在命令行中输入“Zoom”，执行【缩放】命令。
在命令行“指定窗口角点，输入比例因子(nX或nXP)，或[全部(A)／中心点(C)／动态(D)／范围(E)／上一个(P)／比例(S)／窗口(W)]<实时>：”提示下，输入()，该图形相对于当前视图缩小一半。
B（A）-0.5nxp（B）0.5x（C）2nxp（D）2x22、在“缩放”工具栏中，共有()种缩放工具。
cad2002答案【篇一：autocad20022005试题汇编解答参考__第四单元】(仅作为参考)4.1 第1题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件cadst4-1.dwg，单击“打开”按钮。
第2步：单击“修改”工具栏中“对象 | 多段线”按钮，在命令行中输入“m”，回车确定。
选择“选择多条线”命令，单击框选全部线形，右键确定选择，在命令行中输入“y”，回车确定。
选择“将直线转换为多义线”命令，在命令行中输入“w”，回车确定。
选择“宽度”命令，在命令行中输入宽度为“10”，回车确定。
第3步：单击“修改”工具栏中“对象| 多段线”按钮，选择全部线形，在命令行中输入“j”，回车确定。
选择“合并”命令，在命令行中输入模糊距离为“0”，回车确定，再在命令行中输入“s”，回车确定。
选择“样条曲线”命令，回车确定，如图4.1-a所示。
图4.1-a第4步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“kscad4-1.dwg”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.2 第2题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件cadst4-2.dwg，单击“打开”按钮。
第2步：单击“修改”工具栏中“缩放”按钮，在绘图区选择圆形，右键确定选择，在任意点单击设为基点，在命令行中输入数字“1.2”，回车确定。
第3步：单击“修改”工具栏中“复制”按钮，在绘图区选择圆形，右键确定选择，命令行输入“m”，回车确定，单击设置圆心点为基点，鼠标分别移动至矩形的4个端点，单击鼠标按钮进行复制，右键确定，如图4.2-a所示。
图4.2-a第4步：单击“修改”工具栏中“修剪”按钮，选择矩形和端点的圆形，右键确定选择，在绘图区单击要修剪的线段，右键确定修剪。
第5步：单击“修改”工具栏中“删除”按钮，选择中间的圆形，右键确定删除，如图4.2-b所示。
一、填空（60分）1、 viewres的作用:______显示图形精度_________________________________。
2、 Ctrl+Z用于:_____________,画直线时取消一小步可输入______，右任何的操作过程中，想终止的话，可以按_____键。
3、平面绘图时，我们可以通过相对直角坐标和相对极坐标来控制线段的起始点,格式分别为 _______和_________.4、控制打开文件时是否以对话框的形式显示的系统变量是：_______________。
5、自动存盘时间确定的系统变量是：___________,以_______为时间单位。
6、控制填充是否能显示的系统变量是：_________________。
7、 AutoCAD文件扩展名为___________，模板文件扩展名为______________。
8、 A4图纸的大小是:________________A3图纸的大小是:_________________。
9、在文字的输入时，以下符号怎样输入:Φ_________±_________°_________10、1英寸=_________毫米,1英尺=__________厘米.11、开式的多段线分解(炸开）后，可以通过输入________进行连接为一整体.12、线型长短可以通过调节'对象特性'中的_____________进行控制。
13、面积查询时，A为___________S为_______________。
14、在阵列操作过程中，R为_____________，P为_______________。
15、在标注时,尺寸公差标注的公式为___________________________________。
16、图层操作中,所有图层均可关闭，__________图层无法冻结。
17、DT为________________MT为___________________.18、在AutoCAD2000中，图块替换应输入______,如果用B代替A，则A是通过________制作，B是通过_______制作。
(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。
答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。
答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。
答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。
全国计算机信息高新技术考试计算机辅助设计（AutoCAD平台）AutoCAD 2002绘图员级评分细则第一单元文件操作8分第二单元简单绘图10分第三单元图形属性8分第四单元图形编辑12分第六单元尺寸标注12分第七单元三维绘图20分第八单元综合绘图20分1——10考题11——20考题第一单元文件操作本单元知识及操作要领：1、运行AUTO CAD软件，就是双击AUTO CAD图标，进入AUTO CAD平面绘图界面。
此时，AUTO CAD将新文件取名为“Drawing.dwg”。
其中，“Drawing”是“文件名”，“.dwg”是“文件类型后缀”。
本单元1-15题要求将文件存储为“样板文件”，其操作顺序为：[文件]——[另存为]——（文件类型.DWT）——（文件保存路径）——（文件名）本单元16-20题要求将文件存储为“绘图文件”，其操作顺序为：[文件]——[另存为]——（文件类型.DWG）——（文件保存路径）——（文件名）2、设置图形范围，其操作顺序为：[格式]——[图形界限]——（范围的左下角绝对坐标）——（范围的右上角绝对坐标）3、其它设置：“图层”、“颜色”、“线型”、“线宽”——通过“图层”设置“网格（即栅格）间距”、“网格（即栅格）捕捉间距”——通过“栅格”对话框设置。
长度、角度单位及精度等——通过[格式]——[单位]设置文字等——通过[格式]——[文字样式]设置多线——通过[格式]——[多线样式]设置对象捕捉、正交方式等通过相应的开关设置。
第一单元文件操作题目精解1.1、做题分析：１：格式－图形界限（０，０）-（１２０，９０）。
２：图层中改０层颜色解法：新建…→图形样板…（acadiso.dwt）→打开→格式→图形界限→左下角：（0，0）→（120×90）右上角：（120，90）→全屏→图层→设0层颜色为红色→另存为…（KSCAD1-1.DWT）。
1.2、做题分析：１：格式－图形界限（０，０）-（１２０0，９０0）。
AUTOCAD（2）学习通课后章节答案期末考试题库2023年1.因为一般AutoCAD中的图形都是矢量化的,所以屏显图形中“小圆看似正多边形、斜线出现台阶”的现象在图形打印中是没有的。
参考答案:对2.在CAD中,可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
参考答案:对3.要表明绝对位置为5,5的点,以下哪项正确:参考答案:5,54.要表示离现在4单位远,成37度角的点用以下哪项:参考答案:@4<375.在CAD中图块做好后,在插入时,是不可以放大或旋转的。
参考答案:错6.在CAD中把用户定义的块作为一个单独文件存储在磁盘上可用什么命令?参考答案:W7.在AutoCAD中创建块命令的快捷键是:参考答案:B8.相对于复制对象,定义并插入块最主要的优点是:参考答案:便于编辑管理9.插入块的快捷键是:参考答案:INSERT10.一个完整的尺寸由( )部分组成?参考答案:尺寸线、尺寸界线、文本、箭头11.线性标注可以测量什么样的线?参考答案:直线12.AutoCAD中轴线的颜色必须是:参考答案:红色13.在CAD中文字工具中输入直径符号的命令是:参考答案:%%C14.CAD软件中我们一般都用什么单位来做图以达到最佳的效果?参考答案:毫米15.CAD的全称是Computer Aided Design,它的含义是:参考答案:计算机辅助设计16.在CAD中取消命令执行的键是:参考答案:按ESC键17.尺寸标注有哪几个部分组成？参考答案:标注文字###箭头###尺寸线###尺寸延伸线18.若要将图形中的所有尺寸都标注为原有尺寸数值的2倍,应设定以下哪项?参考答案:测量单位比例19.标注样式的命令是参考答案:DIMSTYLE20.将圆角命令中的半径设为0,对图形进行圆角处理,结果是:参考答案:无法圆角,不作任何处理21.绘制一四个角为R3圆角的矩形,首先要:参考答案:选择“圆角(C.”选项,设定圆角为322.利用偏移不可以:参考答案:删除图形23.图案填充操作都是通过哪个对话框来完成操作的?参考答案:图案填充24.gdt字体中输入什么字母是深度符号参考答案:X25.gdt字体中输入什么字母是沉孔符号参考答案:V26.AutoCAD图形文件扩展名为________,样板文件扩展名为________。
AutoCAD笔试题目真题和答案导读：这套题目量很大，初看时吓了小编一跳，不过细眼看时才发现，原来笔试题目中的选择题占了很大一部分，这就还好啦。
以下是由小编为您整理推荐的AutoCAD 笔试题目真题和答案，欢迎参考阅读。
单项选择题(1)CAD标准文件的后缀名为：(A)A.dwgB.dxfC.dwtD.Dws(2)保存文件的快捷键是：(B)A.Ctrl+CB.Ctrl+SC.Ctrl+BD.Ctrl+E(3)在绘制直线时，第一点坐标为100, 8 0，第二点坐标为30, 45，则绘制的直线长度为(A)A、30B、45C、D、8 0(4)哪个命令设置中望CAD图形边界(C)A、GRIDB、SNAP 和GRIDC、LIMITSD、OPTIONS(5)以下说法正确的有(C)A、逆时针角度为正值B、顺时针角度为负值C、角度的正负要依据设置D、以上都不对(6)用旋转命令“ro tate ”旋转对象时：(B)A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三位一体空间缩放对象(7)不能应用修剪命令“trim ”进行修剪的对象是：(D) A.圆弧B•圆C.直线D.文字(8)移动圆对象，使其圆心移动到直线中点，需要应用:A.正交B.捕捉C.栅格D.对象捕捉(9 )在文字标注时，______ 控制数字小数位的设置？(A)A.在“标注样式”的“精度”选项B.UNITS 命令C.在“标注样式”的“测量比例”选项D.编辑标注文字(10)编辑文本的命令为(C)A.Te xtB.MtextC.Dd editD.Edi t(11)提供水平或者垂直方向上的长度尺寸标注是：(B)A.直径标注B.线性标注C.基线标注D.连续标注(12)调出块属性编辑对话框的命令是：(A)A.blockB.b editC.batm a nD.refedi t(13)CAD的坐标体系，包括世界坐标系和(D)坐标系A.绝对B.平面C.相对D.用户(14)将绘制的图形保存为样板文件的文件名为(C)A氺• d wgB*. dxfC 氺.dw tD*. dw f(15)要表示离现在10单位远，成50度角的点有(A)A、10B、10C、10, 50D、50(16)用“格式刷”复制源对象的厚度，其目标对象不可以为：()A A属性B三维多段线C面域D文字(17)在文本的字符代码输入中，表示“ + ”的代码是() D A%%AB%PC0/0*PD%%P(18)将绘制的图形保存为样板文件的文件名为()CA*, d wgB*. dxfC*. dwtD*. dwf(19)哪个图层名不会被改名或被删除？()CAST ANDANDBDEFA ULTCODUNNA M ED(20)以下说法正确的有()C A顺时针角度为负值B逆时针角度为正值C角度的正负要依据设置D以上都不对(21)既刷新视图，又重新计算图形数据库命令的是：0BABLI PMODEBRE GEN CREDRAW DRED RAWALL(22 )应用对象追踪时，除了按下对象追踪按键外，还需要按下状态条上的哪个按键?C A捕捉B正交C对象捕捉D极轴(2 3)在CAD中在用Li ne命令绘制封闭图形时，最后一直线可敲____ A______ 字母后回车而自动封闭。

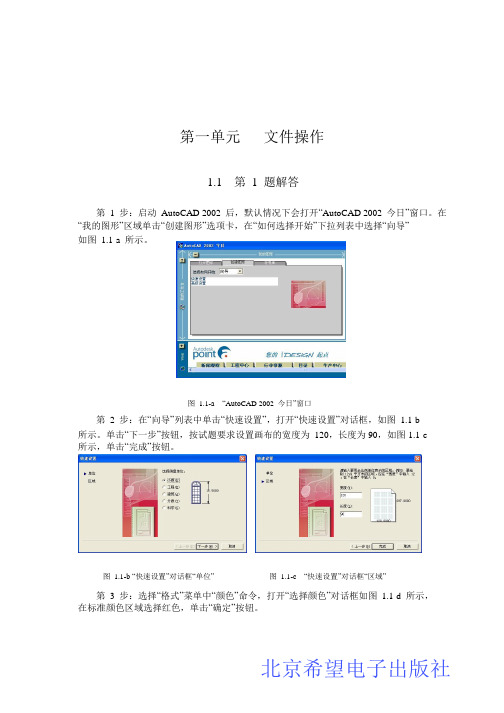

第一单元 文件操作1.1 第 1 题解答第 1 步：启动 AutoCAD 2002 后，默认情况下会打开“AutoCAD 2002 今日”窗口。
在 “我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导” 如图 1.1-a 所示。
图 1.1-a “AutoCAD 2002 今日”窗口第 2 步：在“向导”列表中单击“快速设置”，打开“快速设置”对话框，如图 1.1-b 所示。
单击“下一步”按钮，按试题要求设置画布的宽度为 120，长度为 90，如图 1.1-c 所示，单击“完成”按钮。
图 1.1-b “快速设置”对话框“单位”图 1.1-c “快速设置”对话框“区域”第 3 步：选择“格式”菜单中“颜色”命令，打开“选择颜色”对话框如图 1.1-d 所示， 在标准颜色区域选择红色，单击“确定”按钮。
北京希望电子出版社2第一单元文件操作图 1.1-d “选择颜色”对话框第 4 步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。
设置文 件名为“KSCAD1-1.DWT ”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
1.2 第 2 题解答第 1 步：启动 AutoCAD 2002 后，默认情况下会打开“AutoCAD 2002 今日”窗口。
在 “我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮， 按试题要求设置画布的宽度为 1200，长度为 900，单击“完成”按钮。
第 2 步：选择“格式”菜单中的“线型”命令，打开“线型管理器”对话框，如图 1.2-a 所示。
单击“加载”按钮，打开“加载或重载线型”对话框如图 1.2-b 所示。
第 3 步：在“线型”列表中选中线型“acad_iso03w100”，单击“确定”按钮返回到 “线型管理器”对话框中，选择线型“acad_iso03w100”，单击“当前”按钮，单击“确 定”按钮关闭“线型管理器”对话框。
中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。
2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。
2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。
2．保存：将完成的模板图形以KSCAD1-5.DWT为文件名保存在#SubPath# 中。
一、填空（60分)1、 viewres的作用：______显示图形精度_________________________________。
2、 Ctrl+Z用于:_____________，画直线时取消一小步可输入______，右任何的操作过程中，想终止的话，可以按_____键。
3、平面绘图时，我们可以通过相对直角坐标和相对极坐标来控制线段的起始点，格式分别为 _______和_________。
4、控制打开文件时是否以对话框的形式显示的系统变量是：_______________。
5、自动存盘时间确定的系统变量是：___________，以_______为时间单位。
6、控制填充是否能显示的系统变量是：_________________。
7、 AutoCAD文件扩展名为___________，模板文件扩展名为______________。
8、 A4图纸的大小是:________________A3图纸的大小是：_________________。
9、在文字的输入时，以下符号怎样输入：Φ_________±_________°_________10、1英寸=_________毫米,1英尺=__________厘米。
11、开式的多段线分解(炸开）后，可以通过输入________进行连接为一整体。
12、线型长短可以通过调节’对象特性'中的_____________进行控制。
13、面积查询时，A为___________S为_______________。
14、在阵列操作过程中,R为_____________，P为_______________.15、在标注时，尺寸公差标注的公式为___________________________________。
16、图层操作中，所有图层均可关闭，__________图层无法冻结。
17、DT为________________MT为___________________。
(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。
答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。
答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。
答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。
cad自考试题及答案一、单项选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在CAD中，如何快速选择所有对象？A. 选择“选择所有”B. 使用“选择”工具C. 输入“ALL”D. 点击“选择”菜单答案：C3. CAD中，缩放视图的快捷键是：A. ZB. SC. PD. M答案：A4. 在CAD中，如何创建一个块？A. 使用“块”命令B. 使用“创建块”工具C. 使用“定义属性”命令D. 使用“块编辑器”答案：B5. CAD中，用于修改对象属性的命令是：A. PROPERTIESB. CHANGEC. MODIFYD. ATTRIBUTES答案：A6. 在CAD中，如何绘制一个圆弧？A. 使用“圆”命令B. 使用“圆弧”命令C. 使用“多段线”命令D. 使用“样条曲线”命令答案：B7. CAD中，如何复制对象？A. 使用“复制”命令B. 使用“粘贴”命令C. 使用“剪切”命令D. 使用“镜像”命令答案：A8. 在CAD中，如何测量两点之间的距离？A. 使用“距离”命令B. 使用“测量”工具C. 使用“长度”命令D. 使用“尺寸”命令答案：A9. CAD中，如何创建一个文本对象？A. 使用“文本”命令B. 使用“输入”工具C. 使用“注解”命令D. 使用“标签”命令答案：A10. 在CAD中，如何绘制一个矩形？A. 使用“矩形”命令B. 使用“多边形”命令C. 使用“矩形框”命令D. 使用“形状”命令答案：A二、多项选择题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用于创建新的绘图？A. NEWB. OPENC. SAVED. PRINT答案：A2. CAD中，以下哪些选项是图层属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：A, B, C, D3. 在CAD中，以下哪些命令可以用于修改对象？A. MOVEB. ROTATEC. SCALED. ERASE答案：A, B, C, D4. CAD中，以下哪些工具用于绘制圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A, B, C5. 在CAD中，以下哪些选项是文本对齐方式？A. 左对齐B. 居中对齐C. 右对齐D. 两端对齐答案：A, B, C三、判断题（每题1分，共10分）1. CAD中，使用“撤销”命令可以撤销上一步操作。
