(整理)工业仪表自动化复习题题库

仪表自动化题库与参考答案一、判断题（共100题，每题1分，共100分）1、对于气动阀门定位器如果没有输出信号则通常是喷挡板堵。

A、正确B、错误正确答案：A2、热式量流量计只能用在气体，利用各种气体对热的传导和吸收能力不同，测量从发热到感应之间的热量传递或者热能损失来对应流速。

A、正确B、错误正确答案：A3、有A、B两块压力表，A表校验刻度500KPa点，B表校验刻度800KPa 点，得到它们的绝对误差都是5KPa,于是可以说两块压力表的测量准确程度相等。

A、正确B、错误正确答案：A4、调节阀流量系数国际单位制用KV表示。

A、正确B、错误正确答案：A5、比值系数在投运前应进行准确计算，运行中不能做调整，以保证流量比的准确。

A、正确B、错误正确答案：B6、串级控制系统由于副回路的存在，对于进入副回路干扰有超前控制作用，因而减少了干扰对副变量的影响。

A、正确B、错误正确答案：B7、热电偶或补偿导线断路时，电位差计的示值是不动的；而有“断偶”保护的仪表示值为仪表上限。

A、正确B、错误正确答案：A8、FL称压力恢复系数和临界流量系数。

A、正确B、错误正确答案：A9、ESD的故障安全是指ESD自身发生故障时，会影响到被控过程的安全运行。

A、正确B、错误正确答案：B10、当接人的负荷超过PLC允许的限制值时，应采用外接继电器或接触器转换。

A、正确B、错误正确答案：A11、引起闪燃的最高温度称为点。

A、正确B、错误正确答案：B12、气动活塞式执行机构可以充分用足工厂的气源压力来提高执行机构的输出力。

A、正确B、错误正确答案：A13、化工装置出现氢气泄漏着火时，由于火焰的颜色很淡，因此在光线明亮处不易察觉。

A、正确B、错误正确答案：A14、冬季巡检时，应着重检查保温及伴热系统，注意防冻防凝。

A、正确B、错误正确答案：A15、可编程序控制器的系统程序在断电后需由后备电池保存。

A、正确B、错误正确答案：B16、串级调节时,应该将主调节器设定为串级。

《化工仪表》练习题1.用来表示仪表精确度等级的是A.绝对误差B.相对误差C.引用误差D.余差3.弹簧管压力表中的游丝的作用是A.提高仪表精度B.改变仪表量程C.克服仪表变差D.提高仪表灵敏度5.某压力表的测量范围为0-25M pa，经校验其测量的最大误差为0. 5M pa，其精度等级为A.1.0B.1.5C.2.5D.4.06.某一温度计，测量范围为0-400℃，经校验发现其最大绝对误差为5℃，则该表的精度是A.0.5B.0.8C.1.0D.1.57.节流式流量计测量的流体经节流装置时所产生的A.速度变化B.面积变化C.动压能变化D.静压差9自控制系统中，绝对不能单独采用A.正反馈B.负反馈C.正反馈和负反馈同时采用D.答案都不正确12.利用各种检测仪表对生产过程的各种工艺变量自动连续地进行检测和显示，以供操作者观察或直接自动地进行监督和控制生产，称为A.自动检测B.自动操作C.自动控制D.自动信号报警13.余差不为零的控制系统称为A.无差控制系统B.相对误差C.有差控制系统D.非周期单调过程15.气动差压变送器的统一标准信号范围为A.0-80kp aB.20-100kpaC.4-20kpaD.0-10kp a17.标注在化工仪表面板上的符号是指该仪表的A.精度为 1.5级B.变差为 1.5级C.基本误差为 1.5级D.附加误差为 1.5级18.输入变量对输出的作用途径是A.对象特性B.对象负荷C.对象的自衡性D.通道19.对象的负荷改变后，无需外界控制作用，被控变量能自行趋近于一个新的稳定值，这种性质称为A.控制通道B.系统的扰动作用C.系统的自衡性D.扰动通道20.理想的过渡过程的衰减比n:1为A.2-4：1B.4-10：1C.2：1D.12：122.利用差压变送器测液位时，若正压室的压力大于负压室的压力，变送器需进行的迁移是A.正迁移B.负迁移C.无迁移D.零点迁移23.调节器的控制规律，就是指当调节器接受偏差输入信号以后，它的输入信号的变化规律A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用24.比例调节器输出变化了全范围时，相应的输入变化占总输入范围的百分数A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用25.当系统受到阶跃扰动后，比较理想的过渡过程是A.发散振荡过程B.等幅振荡过程C.衰减振荡过程D.单调过程26.利用节流原理设计的流量计为A.电磁流量计B.椭圆齿轮流量计C.孔板流量计D.涡轮流量计27.比例控制就是调节器输出的变化量与输出量的偏差大小成比例的控制A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用28.对象在输入作用下，其输出变量即被控变量随时间而变化的特性是A.对象特性B.对象负荷C.对象的自衡性D.通道29.自动控制系统中，感受被控变量并转换为测量值的部分称为A.检测元件及变送B.调节器C.对象D.执行器30.以流体静力学为基础，一般采用充有水或水银等液体的玻璃U 型管或单管进行测量的方法为A.液柱压强计B.弹性变形法C.电测压法D.电位差计31.哪种控制系统的主要任务是使被控变量能够及时地、准确地跟踪设定值的变化A.随动控制系统B.定制控制系统C.程序控制系统D.质量指标32.下列错误的是A.静态是指各变量的变化率为零，即保持常数不变B.自动化领域的静态是指静止不动C.自动化领域的静态与习惯上讲的静止相同D.自动化领域的动态与习惯上讲的静止相同33.在化工自动化领域中，把作用于对象，能引起被控变量偏离设定值的种种外来因素称为A.设定值B.扰动C.偏差D.操作变量35.某温度表测量范围0-200℃，经校验，其测量的最大误差为+4℃，其精度等级为A.1.0B.2.0C.2.5D.4.036.下列差压变送器的膜盒最小的是A.微差压变送器B.中差压变送器C.高差压变送器D.大差压变送37.弹簧管压力表在测量高压时，测量值应在量程的A.＜3/5B.＞4/5C.＞3/5D.3/5-4/538.被测仪表指示值与其约定真值的差值称为40.如果工艺上提出选表要求：测量温度范围为0-300℃，最大绝对误差为±4℃，你应该选用下列哪种仪表A.1.5B.1.0C.2.0D.2.542.利用差压变送器测量液位时，若正负压室与取压点之间装有隔离罐并充以格隔离液，这时需变送器进行的迁移是A.正迁移B.负迁移C.无迁移D.零点迁移44.利用自动操纵装置，根据预先规定的步骤，自动地把设备启动或停运或交替进行某种周期性操作的是A.自动控制B.自动检测C.自动检测D.自动信号报警与连锁保护45.控制加入对象或从对象中取出用以被控变量保持在设定值附近的物料或能量称为A.被控变量B.操作变量C.设定值D.对象46.某化工厂要求甲物料流量与乙物料保持确定的比值，而当乙物料流量随机变化时，甲物料流量，即按确定的比值确定的比值随之变化，这种情况是A.随动控制B.定值控制C.程序控制D.操作变量简答题1.简述弹簧管压力表的组成以及工作原理2.如何选择流量测量仪表？3.某班学生在化工厂实习过程中，观察到设备压力表的刻度盘上有一标记（1）试说明该标记的含义（2）现在需要一只测量范围为0-300℃，最大绝对误差为±4℃的温度表，请选用适宜等级的仪表。

题库一、填空题：1、温度是表征物体及系统----------------------的物理量。

2、热电偶的测量原理是基于热电偶的热电效应，热电效应包括温差电势和---------------两部分。

3、热电偶的分度表是在参比温度为-------------的条件下得到的。

4、补偿导线通常在-----------------范围内其热电特性与热电偶本身几乎完全一样。

5、热电阻是基于金属导体的-------------------随温度的变化而变化的特性来进行温度测量的。

6、热电阻温度系数愈大，其------------------------变化也愈灵敏。

7、动圈式指示仪表是由测量线路和-------------------两部分组成。

8、动圈式仪表是一种---------------显示仪表。

9、铂热电阻的测温范围一般为-----------------------------------。

10、数字显示仪表的分辨率是指数字仪表------------------------改变一个字时的输入量值。

11、常用测压方法有三种，即-------------------------、弹性变形法和电测压方法。

12、一般在被测压力较稳定的情况下，正常操作压力值应该为量值的--------------------。

13、节流式流量计的测量原理是利用流体流经节流装置时所产生的---------------实现流量测量的。

14、节流装置属于----------------------------、变压差的一种测量方法。

15、转子流量计属于恒压差，----------------------------的一种测量方法。

16、涡街流量计是根据-----------------------的原理而进行测量的一种流量仪表。

17、对象特性是指对象在输入作用下，其输出变量------------------------------的特性。

仪表自动化试题库+答案一、判断题（共100题，每题1分，共100分）1.柱塞型阀芯可以实现正装和反装。

A、正确B、错误正确答案：B2.定位器利用闭环原理将输出量阀位反馈回来与输入量比较，即阀位信号直接与输入信号比较。

A、正确B、错误正确答案：A3.弹簧管压力表的基本测量原理就是弹簧管通入被测压力后，自由端产生微小位移，再通过传动放大机构把自由端的位移转换成指针的移动位置。

A、正确B、错误正确答案：A4.涡街流量计的漩涡频率f信号的检测方法很多，有热学法检测、有差压法检测。

A、正确B、错误正确答案：A5.比例控制的刚性结构使它具有控制作用非常及时的特点。

A、正确B、错误正确答案：A6.浮球液位计可以输出连续信号和接点信号。

A、正确B、错误正确答案：A7.当被测流体流经椭圆齿轮流量计时，流体入口与出口压力差产生的作用力，将带动椭圆齿轮旋转，把椭圆齿轮与壳体间半月形容积的液体排出。

A、正确B、错误正确答案：B8.爆炸性环境是指在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后，燃烧将传至全部未燃烧混合物的环境。

A、正确B、错误正确答案：A9.ESD系统的监视型输入／输出卡件可对现场回路的状态进行监视。

A、正确B、错误正确答案：A10.用浮筒式液位计测量液位时，液位越高，扭力管所产生的扭角越大；液位越低，产生的扭角越小。

A、正确B、错误正确答案：B11.压力校验仪主要用于检和调校各类差压变送器、低压压力变送器、调节器和记录仪等仪表的标准输入信号。

A、正确B、错误正确答案：B12.双法兰液位计安装时要注意正负压室位置不要装错，正压室装在设备上面取压口，负压室装在设备下面取压口。

A、正确B、错误正确答案：B13.有无开方器对比值控制系统仪表比值系数的计算没有影响（）A、正确B、错误正确答案：B14.FSC系统逻辑编程语言是逻辑块。

A、正确B、错误正确答案：A15.烟的颗粒直径在0.1μm以下。

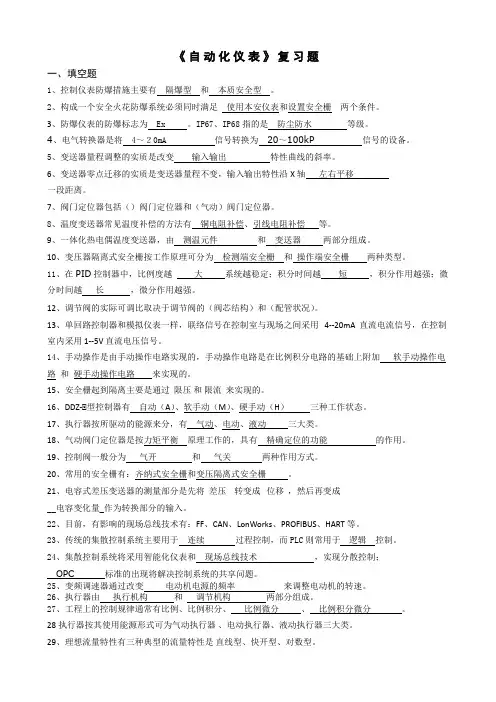

《自动化仪表》复习题一、填空题1、控制仪表防爆措施主要有隔爆型和本质安全型。

2、构成一个安全火花防爆系统必须同时满足使用本安仪表和设置安全栅两个条件。

3、防爆仪表的防爆标志为 Ex 。

IP67、IP68指的是防尘防水等级。

4、电气转换器是将4～２0mA信号转换为20～100kP 信号的设备。

5、变送器量程调整的实质是改变输入输出特性曲线的斜率。

6、变送器零点迁移的实质是变送器量程不变，输入输出特性沿X轴左右平移一段距离。

7、阀门定位器包括（）阀门定位器和（气动）阀门定位器。

8、温度变送器常见温度补偿的方法有铜电阻补偿、引线电阻补偿等。

9、一体化热电偶温度变送器，由测温元件和变送器两部分组成。

10、变压器隔离式安全栅按工作原理可分为检测端安全栅和操作端安全栅两种类型。

11、在PID控制器中，比例度越大系统越稳定；积分时间越短，积分作用越强；微分时间越长，微分作用越强。

12、调节阀的实际可调比取决于调节阀的（阀芯结构）和（配管状况）。

13、单回路控制器和模拟仪表一样，联络信号在控制室与现场之间采用 4--20mA 直流电流信号，在控制室内采用 1--5V 直流电压信号。

14、手动操作是由手动操作电路实现的，手动操作电路是在比例积分电路的基础上附加软手动操作电路和硬手动操作电路来实现的。

15、安全栅起到隔离主要是通过限压和限流来实现的。

16、DDZ-Ⅲ型控制器有自动（A）、软手动（M）、硬手动（H）三种工作状态。

17、执行器按所驱动的能源来分，有气动、电动、液动三大类。

18、气动阀门定位器是按力矩平衡原理工作的，具有精确定位的功能的作用。

19、控制阀一般分为气开和气关两种作用方式。

20、常用的安全栅有：齐纳式安全栅和变压隔离式安全栅。

21、电容式差压变送器的测量部分是先将差压转变成位移，然后再变成__电容变化量_作为转换部分的输入。

22、目前，有影响的现场总线技术有：FF、CAN、LonWorks、PROFIBUS、HART等。

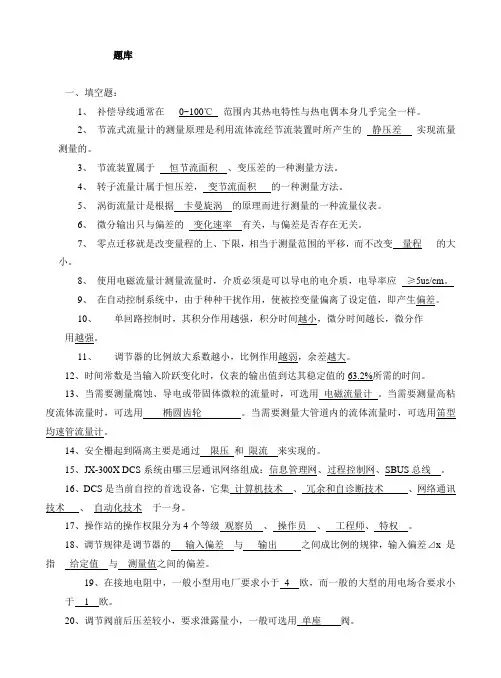

题库一、填空题：1、补偿导线通常在0~100℃范围内其热电特性与热电偶本身几乎完全一样。

2、节流式流量计的测量原理是利用流体流经节流装置时所产生的静压差实现流量测量的。

3、节流装置属于恒节流面积、变压差的一种测量方法。

4、转子流量计属于恒压差，变节流面积的一种测量方法。

5、涡街流量计是根据卡曼旋涡的原理而进行测量的一种流量仪表。

6、微分输出只与偏差的变化速率有关，与偏差是否存在无关。

7、零点迁移就是改变量程的上、下限，相当于测量范围的平移，而不改变量程的大小。

8、使用电磁流量计测量流量时，介质必须是可以导电的电介质，电导率应≥5us/cm。

9、在自动控制系统中，由于种种干扰作用，使被控变量偏离了设定值，即产生偏差。

10、单回路控制时，其积分作用越强，积分时间越小，微分时间越长，微分作用越强。

11、调节器的比例放大系数越小，比例作用越弱，余差越大。

12、时间常数是当输入阶跃变化时，仪表的输出值到达其稳定值的63.2%所需的时间。

13、当需要测量腐蚀、导电或带固体微粒的流量时，可选用电磁流量计。

当需要测量高粘度流体流量时，可选用椭圆齿轮。

当需要测量大管道内的流体流量时，可选用笛型均速管流量计。

14、安全栅起到隔离主要是通过限压和限流来实现的。

15、JX-300X DCS系统由哪三层通讯网络组成：信息管理网、过程控制网、SBUS总线。

16、DCS是当前自控的首选设备，它集计算机技术、冗余和自诊断技术、网络通讯技术、_自动化技术__于一身。

17、操作站的操作权限分为4个等级观察员、操作员、工程师、特权。

18、调节规律是调节器的输入偏差与输出之间成比例的规律，输入偏差⊿x 是指给定值与测量值之间的偏差。

19、在接地电阻中，一般小型用电厂要求小于4 欧，而一般的大型的用电场合要求小于 1 欧。

20、调节阀前后压差较小，要求泄露量小，一般可选用单座阀。

21、调节强腐蚀性流体，可选用隔膜阀。

22、噪音较大时，可选用套筒阀。

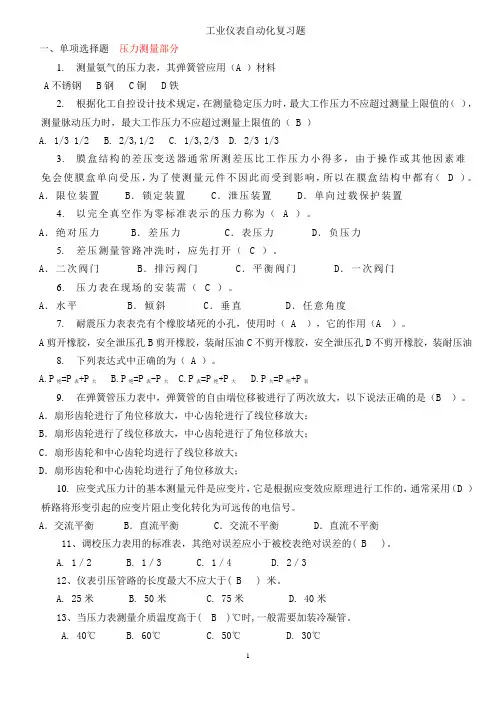

工业仪表自动化复习题一、单项选择题压力测量部分1.测量氨气的压力表，其弹簧管应用（A ）材料A不锈钢 B钢 C铜 D铁2.根据化工自控设计技术规定，在测量稳定压力时，最大工作压力不应超过测量上限值的（），测量脉动压力时，最大工作压力不应超过测量上限值的（ B ）A. 1/3 1/2B. 2/3,1/2C. 1/3,2/3D. 2/3 1/33.膜盒结构的差压变送器通常所测差压比工作压力小得多，由于操作或其他因素难免会使膜盒单向受压，为了使测量元件不因此而受到影响，所以在膜盒结构中都有（ D ）。

A．限位装置B．锁定装置C．泄压装置D．单向过载保护装置4.以完全真空作为零标准表示的压力称为（ A ）。

A．绝对压力 B．差压力C．表压力D．负压力5.差压测量管路冲洗时，应先打开（ C ）。

A．二次阀门 B．排污阀门 C．平衡阀门 D．一次阀门6.压力表在现场的安装需（ C ）。

A．水平B．倾斜C．垂直D．任意角度7.耐震压力表表壳有个橡胶堵死的小孔，使用时（ A ），它的作用（A ）。

A剪开橡胶，安全泄压孔B剪开橡胶，装耐压油C不剪开橡胶，安全泄压孔D不剪开橡胶，装耐压油8.下列表达式中正确的为（ A ）。

A.P绝=P表+P大B.P绝=P表-P大C.P表=P绝+P大D.P大=P绝+P表9.在弹簧管压力表中，弹簧管的自由端位移被进行了两次放大，以下说法正确的是（B ）。

A．扇形齿轮进行了角位移放大，中心齿轮进行了线位移放大；B．扇形齿轮进行了线位移放大，中心齿轮进行了角位移放大；C．扇形齿轮和中心齿轮均进行了线位移放大；D．扇形齿轮和中心齿轮均进行了角位移放大；10.应变式压力计的基本测量元件是应变片，它是根据应变效应原理进行工作的，通常采用（D ）桥路将形变引起的应变片阻止变化转化为可远传的电信号。

A．交流平衡 B．直流平衡 C．交流不平衡 D．直流不平衡11、调校压力表用的标准表，其绝对误差应小于被校表绝对误差的( B )。

仪表自动化试题库（含答案）一、判断题（共100题，每题1分，共100分）1、双法兰液位计安装时要注意正负压室位置不要装错，正压室装在设备上面取压口，负压室装在设备下面取压口。

A、正确B、错误正确答案：B2、爆炸性环境是指在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后，燃烧将传至全部未燃烧混合物的环境。

A、正确B、错误正确答案：A3、职业中毒是指在生产过程中使用的有毒物质或有毒产品，以及生产中产生的有毒废气、废液、废渣引起的中毒。

A、正确B、错误正确答案：A4、椭圆齿轮流量计的测量部分是由两个相互连接的椭圆形齿轮、轴和壳体构成。

齿轮与(二壳体之间形成测量室。

A、正确B、错误正确答案：B5、转子流量计制造厂为了便于成批生产，在进行刻度时，是根据使用单位的实际情况，用水或空气对仪表进行标定并给出线的。

A、正确B、错误正确答案：B6、波纹管式弹性元件是一种周围为波纹状的薄壁金属筒体，常用于中压的测量。

A、正确B、错误正确答案：B7、串级控制只用一个控制回路就可克服多个干扰；一种前馈作用只能克服一种干扰。

A、正确B、错误正确答案：A8、串级控制系统投运的最后一步是将副控制器切向自动。

A、正确B、错误正确答案：B9、单座调节阀在运行中易产生振荡的原因一定是弹簧刚度太小。

A、正确B、错误正确答案：B10、密封部位的结合面相对精致的密封称为动密封。

A、正确B、错误正确答案：B11、简单控制系统投运时调节阀投运有两种含义，一种是先人工操作旁路阀，然后过渡到调节阀，再手动到自动。

另一种是直接操作调节阀的手动－自动。

A、正确B、错误正确答案：A12、一般情况下，搅拌轴依靠减速箱内的一对轴承支撑，要求较高时，可考虑安装中间轴承或底轴承。

A、正确B、错误正确答案：A13、双金属温度计双金属片制成螺旋形是为了抗震性更好。

A、正确B、错误正确答案：A14、ESD系统的监视型输入／输出卡件可对现场回路的状态进行监视。

化工仪表及自动化一、填空题1. 方框与方框之间的连接线，只是代表方框之间的，并不代表方框之间的物料联系。

2. 自动控制系统是具有被控变量反馈的环系统。

1. 机理建模的优点是具有明确的，所得的模型具有很大的适应性，便于对进行调整。

2. 对象数学模型包括一阶对象，。

3. 描述对象特性的参数包括：。

4. 时间常数T的物理意义：当对象受到阶跃输入作用后，被控变量如果保持速度变化，达到新的所需要的时间。

5. 从加入输入作用后，经过时间，被控变量已经变化了全部变化范围的，这时可以近似地认为动态过程基本结束。

6. 滞后时间按照滞后性质分可以分为：和。

7. 某台测温仪表的测温范围为200—700℃，校验该表时得到的最大绝对误差为1.5℃，则该表的相对百分误差是，该仪表的精确度等级是。

（精确度等级有：0.05,0.1，0.2，0.4,0.5,1.0）8. 某台测温仪表的测量范围为0—1000℃，根据工艺要求温度只是指的误差不允许超过±6℃，则该仪表的允许误差为，应选择的仪表等级是。

（精确度等级有：0.05,0.1，0.2，0.4,0.5,1.0）9. 是表征线性刻度仪表的输出与输入量的实际校准曲线与理论直线的吻合程度。

10. 工业仪表按照仪表使用的能源分类可以分为：，，。

11. 表压等于绝对压力大气压力。

12. 真空度等于大气压力绝对压力。

13. 普通压力计的弹簧管多采用价格相对便宜的，但氨气用压力计弹簧管的材料却都要采用材料，这是因为氨气对的腐蚀性极强。

14. 氧气压力计与普通压力计在结构和材质上完全相同，只是氧用压力计要。

15. 测量稳压时，仪表上限约为工作压力最大值的倍。

16. 测量脉动压力时，仪表上限约为工作压力最大值的倍。

17. 测量高压压力时，仪表上限约为工作压力最大值的倍。

18. 测量液体压力时，取压点应在管道的，测量气体压力时取压点应在管道的。

19. 标准节流装置主要包括：，和。

20. 标准孔板主要采用的取压方法有和。

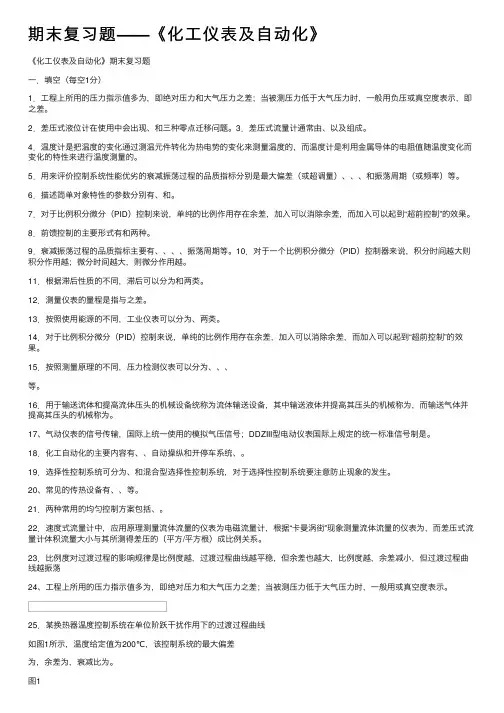

期末复习题——《化⼯仪表及⾃动化》《化⼯仪表及⾃动化》期末复习题⼀．填空（每空1分）1．⼯程上所⽤的压⼒指⽰值多为，即绝对压⼒和⼤⽓压⼒之差；当被测压⼒低于⼤⽓压⼒时，⼀般⽤负压或真空度表⽰，即之差。

2．差压式液位计在使⽤中会出现、和三种零点迁移问题。

3．差压式流量计通常由、以及组成。

4．温度计是把温度的变化通过测温元件转化为热电势的变化来测量温度的，⽽温度计是利⽤⾦属导体的电阻值随温度变化⽽变化的特性来进⾏温度测量的。

5．⽤来评价控制系统性能优劣的衰减振荡过程的品质指标分别是最⼤偏差（或超调量）、、、和振荡周期（或频率）等。

6．描述简单对象特性的参数分别有、和。

7．对于⽐例积分微分（PID）控制来说，单纯的⽐例作⽤存在余差，加⼊可以消除余差，⽽加⼊可以起到“超前控制”的效果。

8．前馈控制的主要形式有和两种。

9．衰减振荡过程的品质指标主要有、、、、振荡周期等。

10．对于⼀个⽐例积分微分（PID）控制器来说，积分时间越⼤则积分作⽤越；微分时间越⼤，则微分作⽤越。

11．根据滞后性质的不同，滞后可以分为和两类。

12．测量仪表的量程是指与之差。

13．按照使⽤能源的不同，⼯业仪表可以分为、两类。

14．对于⽐例积分微分（PID）控制来说，单纯的⽐例作⽤存在余差，加⼊可以消除余差，⽽加⼊可以起到“超前控制”的效果。

15．按照测量原理的不同，压⼒检测仪表可以分为、、、等。

16．⽤于输送流体和提⾼流体压头的机械设备统称为流体输送设备，其中输送液体并提⾼其压头的机械称为，⽽输送⽓体并提⾼其压头的机械称为。

17、⽓动仪表的信号传输，国际上统⼀使⽤的模拟⽓压信号；DDZIII型电动仪表国际上规定的统⼀标准信号制是。

18．化⼯⾃动化的主要内容有、、⾃动操纵和开停车系统、。

19．选择性控制系统可分为、和混合型选择性控制系统，对于选择性控制系统要注意防⽌现象的发⽣。

20、常见的传热设备有、、等。

21．两种常⽤的均匀控制⽅案包括、。

仪表自动化试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.电磁流量计的传感器必须插入管道,转换器需要安装在传感器上或者采用壁挂式安装。

A、正确B、错误正确答案：B2.在串级控制系统中，系统通过主控制器的输出去控制调节阀。

A、正确B、错误正确答案：B3.为确保计算机控制系统的可靠运行，系统的供电一般采用可自动切换的双回路供电，并配有UPS在停电期间短时供电。

A、正确B、错误正确答案：A4.直通单座调节阀适用于小口径、低压差、泄漏量要求小的场合。

A、正确B、错误正确答案：A5.电容式压变送器的正反行程的输出值之差是余差。

A、正确B、错误正确答案：B6.Kv的定义为：5~40℃的水，在阀两端100KPa压降下，调节阀全开时每小时流过的立方米数。

A、正确B、错误正确答案：A7.S型热电偶有较好的化学稳定性，不易氧化；具有较高的测量精度，一般可以作为精密温度测量，还可以作为基准热电偶。

A、正确B、错误正确答案：A8.比例控制的刚性结构使它具有控制作用非常及时的特点。

A、正确B、错误正确答案：A9.柱塞型阀芯均为上、下双导向。

A、正确B、错误正确答案：B10.压力表类型的选择依据之一是被测介质性质即物理性质和化学性质。

被测介质的温度高、黏度大小、脏污程度、腐蚀性、结晶物、可燃性、可爆性、氧化-还原性质或者特殊介质。

A、正确B、错误正确答案：B11.EJA传感器采用了两个谐振梁的差动结构、仪表受环境温度及静压的影响都十分微小。

A、正确B、错误正确答案：A12.测量蒸汽流量时，节流装置的取压口方位在管道横截面的水平中心线上半部的90°左右的45°夹角范围内。

A、正确B、错误正确答案：B13.按结构形状分类，PLC可分为整体式和分散式两。

A、正确B、错误正确答案：B14.电动执行机构是由电动机带动减速装，在电信号的作用下产生直线运动和角度旋转运动。

SWTICS7-30D系列网C中的楼板市安续属于是本正律，比质機载、cml、お展模板、信号模板、通讯模板、功能模板。

仪表自动化试题库与答案一、判断题（共100题，每题1分，共100分）1、工业上利用氮气的稳定性，向碳钢设备充氮防止设备氧化。

A、正确B、错误正确答案：A2、有机化合物的反应一般为离子反应，反应速率较慢。

A、正确B、错误正确答案：B3、涡街流量计的漩涡频率f信号的检测方法很多，有热学法检测、有差压法检测。

A、正确B、错误正确答案：A4、在CENTUMCS3000系统的系统状态总貌窗口中，背景显示为白色的操作站表明该操作站是故障状态。

A、正确B、错误正确答案：B5、柱塞型阀芯均为上、下双导向。

A、正确B、错误正确答案：B6、在西门子PLC中，I3.4是一种按照位存取的操作数的表示方法，其具体含义如下：I：区域标识符，表示输入；3：字节地址；：字节与为地址之间的分隔符；4：位号（0～7）A、正确B、错误正确答案：A7、超声波液位计安装要求探头垂直，不能倾斜，如果倾斜，则回波偏离法线致使仪表无法工作。

A、正确B、错误正确答案：A8、调节阀减小机械噪声的方法主要是改进阀门本身结构，特别是阀芯、阀座结构和导向部分的结构，提高刚度，减小可动构件的质量。

A、正确B、错误正确答案：A9、一个控制器来操纵几台控制阀，并且是按输出信号的不同区间操作不同的阀门，这种控制方式通常称为是分程控制。

A、正确B、错误正确答案：A10、三相四线制供电线路中，端线与中线之间的电压叫做线电压。

A、正确B、错误正确答案：B11、放射性液位计安装地点从工艺和仪表要求考虑，并设置有关标志。

A、正确B、错误正确答案：B12、调节网的最小可控制流量就是该到的准漏量。

A、正确B、错误正确答案：B13、压力表的装设位置应便于操作人员观察和清洗。

A、正确B、错误正确答案：A14、根据靶式流量计测量流量的基本原理可知，靶式流量计是一种阻力式仪表。

A、正确B、错误正确答案：A15、漏电保护自动开关一般由自动开关和漏电继电器组合而成。

除能起一般自动开关作用外，还能在线路或设备出现漏电或人身触电时迅速自动断开电路。

试题一一、判断题1、本质安全线路和非本质安全线路可共用一根电缆,合穿一根保护管。

(1.0分) X2、当调节阀与管道串联时,其可调比变大。

(1.0分) X3、调节阀流量系数C、CV、KV表示的含义一样。

(1.0分) X4、当调节阀设有旁路时,则称为调节阀与管道并联。

(1.0分) √5、空气过滤减压器是最典型的附件,它用于净化来自空气压缩机的气源,并能把压力调整到所需的压力值,具有自动稳压的功能。

(1.0分) √6、调节阀的气开、气关与其正作用、反作用一致。

(1.0分) X7、我们知道,对气关阀膜室信号压力首先保证阀的关闭到位,然后再增加的这部分力才把阀芯压紧在阀座上,克服压差把阀芯顶开。

(1.0分) √8、直通单座调节阀适用于小口径、低压差、泄漏量要求小的场合。

(1.0分) √9、波纹管密封型是4种上阀盖形式之一,适用于有毒性、易挥发和贵重流体的场合。

(1.0分) √10、精小型气动薄膜执行机构,主要是针对老式薄膜执行机构笨重和可靠性差的问题而设计的。

在减少重量和高度方面,它将老结构的单弹簧改为多弹簧,并将弹簧直接置于上下膜盖内。

(1.0分) √11、调节阀的填料装填于上阀盖填料室内,其作用是防止介质因阀杆的移动而向外泄漏。

(1.0分) √12、为保证副回路的快速响应性能,副对象的滞后不能太大。

(1.0分) √13、由于积分控制作用变化缓慢,容易使被控变量长时间偏离给定值,因此积分作用很少单独使用。

√14、简单控制系统投运时调节阀投运有两种含义,一种是先人工操作旁路阀,然后过渡到调节阀,再手动到自动。

另一种是直接操作调节阀的手动-自动。

(1.0分) √15、在自动控制系统中,控制器的输出值与操纵变量的值是一一对应的。

(1.0分) X16、在串级控制系统中,主控制器的正反作用与主对象和调节阀的气开气关形式有关。

(1.0分) X17、双位控制规律的输出是一个等幅震荡的过程。

(1.0分) √18、比值控制系统的流量比是指主流量Q1与副流量Q2的流量比值。

仪表自动化测试题（附参考答案）一、判断题（共100题，每题1分，共100分）1、如果工艺生产要求的控制功能发生变化，一般来说，无需改变PLC的硬件设备，通过程序的编制与更改就能适应生产的需要。

A、正确B、错误正确答案：A2、透光式玻璃板液位计适于测量黏度大，色泽也较深的介质液位。

A、正确B、错误正确答案：B3、kWh是电功率的单位。

A、正确B、错误正确答案：B4、当测量脉动压力时，正常操作压力最高不得超过测量上限的1／2。

A、正确B、错误正确答案：B5、由于积分控制作用变化缓慢，容易使被控变量长时间偏离给值，因此积分作用很少单独使用。

A、正确B、错误正确答案：A6、不同厂商的智能变送器其传感元件、结构原理，通信协议不同的。

A、正确B、错误正确答案：A7、调节阀减小机械噪声的方法主要是改进阀门本结构，特别是阀芯、阀座结构和导向部分的结构，提高刚度，减小可动构件的质量。

A、正确B、错误正确答案：A8、对于西门子S7300或S7400PLC,如果访问不存在的数据单元或数据块，而且没有编写错误处理OB块，CPU将进入停止模式。

A、正确B、错误正确答案：A9、低毒物质进入人体所引发的病变称慢性中毒。

A、正确B、错误正确答案：B10、对于一般的PID控制，DCS控制站的扫描周期设定为1s即可满足要求。

A、正确B、错误正确答案：A11、常用的阀位发信装置主要有阀位传送器、阀位开关两种。

A、正确B、错误正确答案：A12、浮筒式液位计属于变浮力式液位计，浮球式液位计属于恒浮力式液位计。

A、正确B、错误正确答案：A13、从业人员在发现直接危及人身安全的紧急情况时，有权停止作业或者在采取可能的应急措施后撤离作业场所。

A、正确B、错误正确答案：A14、EJA传感器采用了两个谐振梁的差动结构、仪表受环境温度及静压的影响都十分微小。

A、正确B、错误正确答案：A15、工业上遇到的调节阀的噪声，大多数是气体动力噪声。

气体动力噪声是气体或蒸汽流过节流孔而产生的。

仪表自动化练习题及答案一、判断题（共100题，每题1分，共100分）1.串级控制系统由于副回路的存在，对于进入副回路干扰有超前控制作用，因而减少了干扰对副变量的影响。

A、正确B、错误正确答案：B2.调节阀由执行机构和阀体部件两部分组成。

A、正确B、错误正确答案：A3.用于管道连接的法兰中，最常见的类型是孔板型。

A、正确B、错误正确答案：B4.吹气法测量液位的前提条件是使导管下方有微量气泡出。

A、正确B、错误正确答案：A5.降然满心泵的流量他缓解气候的发生。

A、正确B、错误正确答案：A6.物体带有静电，其周围形成电场，在放电时产生的电火花很容易引起爆炸。

A、正确B、错误正确答案：A7.使用热电偶温度计,布线时应尽量避免动力线和磁场等造成的干扰。

A、正确B、错误正确答案：A8.故障检测元件的双重化或三重化设置是为了防止检测元件的误动作发生联锁停车。

A、正确B、错误正确答案：A9.燃烧产生的废气是石化行业污染的主要来源之一。

A、正确B、错误正确答案：A10.选用最合适的填料长度：从一般的经验来说，都认为填料的长度S最佳为阀杆直径的1.5倍，S=1.5d1.A、正确B、错误正确答案：A11.离心泵运行时，如果叶轮损坏或失去平衡可能会造成轴承温度降低。

A、正确B、错误正确答案：B12.CENTUMCS3000系统中，对控制回路进行操作时，如果操作方式为自动模式，则给定值（SV）允许改变。

A、正确B、错误正确答案：A13.PLC的英文含义是：ProgrammableLogicController.A、正确B、错误正确答案：A14.当被测压力P于20MPa时，压力表的弹簧管材质应采用磷（青）铜材料。

A、正确B、错误正确答案：A15.冬季巡检时，应着重检查保温及伴热系统，注意防冻防凝。

A、正确B、错误正确答案：A16.气体量计的标定，一般采用容积法，用标准容量照量体机，或者用校准过的流量计作说较标定。

A、正确B、错误正确答案：A17.浮球液位计的结构是一机械杠杆系统，所以平衡锤在中间时，实际液位在中间。

题库一、填空题：1、补偿导线通常在0~100℃范围内其热电特性与热电偶本身几乎完全一样。

2、节流式流量计的测量原理是利用流体流经节流装置时所产生的静压差实现流量测量的。

3、节流装置属于恒节流面积、变压差的一种测量方法。

4、转子流量计属于恒压差，变节流面积的一种测量方法。

5、涡街流量计是根据卡曼旋涡的原理而进行测量的一种流量仪表。

6、微分输出只与偏差的变化速率有关，与偏差是否存在无关。

7、零点迁移就是改变量程的上、下限，相当于测量范围的平移，而不改变量程的大小。

8、使用电磁流量计测量流量时，介质必须是可以导电的电介质，电导率应≥5us/cm。

9、在自动控制系统中，由于种种干扰作用，使被控变量偏离了设定值，即产生偏差。

10、单回路控制时，其积分作用越强，积分时间越小，微分时间越长，微分作用越强。

11、调节器的比例放大系数越小，比例作用越弱，余差越大。

12、时间常数是当输入阶跃变化时，仪表的输出值到达其稳定值的63.2%所需的时间。

13、当需要测量腐蚀、导电或带固体微粒的流量时，可选用电磁流量计。

当需要测量高粘度流体流量时，可选用椭圆齿轮。

当需要测量大管道内的流体流量时，可选用笛型均速管流量计。

14、安全栅起到隔离主要是通过限压和限流来实现的。

15、JX-300X DCS系统由哪三层通讯网络组成：信息管理网、过程控制网、SBUS总线。

16、DCS是当前自控的首选设备，它集计算机技术、冗余和自诊断技术、网络通讯技术、_自动化技术__于一身。

17、操作站的操作权限分为4个等级观察员、操作员、工程师、特权。

18、调节规律是调节器的输入偏差与输出之间成比例的规律，输入偏差⊿x 是指给定值与测量值之间的偏差。

19、在接地电阻中，一般小型用电厂要求小于4 欧，而一般的大型的用电场合要求小于 1 欧。

20、调节阀前后压差较小，要求泄露量小，一般可选用单座阀。

21、调节强腐蚀性流体，可选用隔膜阀。

22、噪音较大时，可选用套筒阀。

仪表自动化考试试题及答案《化工仪表》练习题1.用来表示仪表精确度等级的是A.绝对误差B.相对误差C.引用误差D.余差3.弹簧管压力表中的游丝的作用是A.提高仪表精度B.改变仪表量程C.克服仪表变差D.提高仪表灵敏度5.某压力表的测量范围为0-25M p a，经校验其测量的最大误差为0.5M p a，其精度等级为A.1.0B.1.5C.2.5D.4.06.某一温度计，测量范围为0-400℃，经校验发现其最大绝对误差为5℃，则该表的精度是A.0.5B.0.8C.1.0D.1.57.节流式流量计测量的流体经节流装置时所产生的A.速度变化B.面积变化C.动压能变化D.静压差9自控制系统中，绝对不能单独采用A.正反馈B.负反馈C.正反馈和负反馈同时采用D.答案都不正确12.利用各种检测仪表对生产过程的各种工艺变量自动连续地进行检测和显示，以供操作者观察或直接自动地进行监督和控制生产，称为A.自动检测B.自动操作C.自动控制D.自动信号报警13.余差不为零的控制系统称为A.无差控制系统B.相对误差C.有差控制系统D.非周期单调过程15.气动差压变送器的统一标准信号范围为A.0-80k p aB.20-100k p aC.4-20k p aD.0-10k p a17.标注在化工仪表面板上的符号是指该仪表的A.精度为 1.5级B.变差为 1.5级C.基本误差为 1.5级D.附加误差为 1.5级18.输入变量对输出的作用途径是A.对象特性B.对象负荷C.对象的自衡性D.通道219.对象的负荷改变后，无需外界控制作用，被控变量能自行趋近于一个新的稳定值，这种性质称为A.控制通道B.系统的扰动作用C.系统的自衡性D.扰动通道20.理想的过渡过程的衰减比n:1为A.2-4：1B.4-10：1C.2：1D.12：122.利用差压变送器测液位时，若正压室的压力大于负压室的压力，变送器需进行的迁移是A.正迁移B.负迁移C.无迁移D.零点迁移23.调节器的控制规律，就是指当调节器接受偏差输入信号以后，它的输入信号的变化规律A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用24.比例调节器输出变化了全范围时，相应的输入变化占总输入范围的百分数A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用25.当系统受到阶跃扰动后，比较理想的过渡过程是A.发散振荡过程B.等幅振荡过程C.衰减振荡过程D.单调过程26.利用节流原理设计的流量计为A.电磁流量计B.椭圆齿轮流量计C.孔板流量计D.涡轮流量计27.比例控制就是调节器输出的变化量与输出量的偏差大小成比例的控制A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用28.对象在输入作用下，其输出变量即被控变量随时间而变化的特性是A.对象特性B.对象负荷C.对象的自衡性D.通道29.自动控制系统中，感受被控变量并转换为测量值的部分称为A.检测元件及变送B.调节器C.对象D.执行器30.以流体静力学为基础，一般采用充有水或水银等液体的玻璃U型管或单管进行测量的方法为A.液柱压强计B.弹性变形法C.电测压法D.电位差计331.哪种控制系统的主要任务是使被控变量能够及时地、准确地跟踪设定值的变化A.随动控制系统B.定制控制系统C.程序控制系统D.质量指标32.下列错误的是A.静态是指各变量的变化率为零，即保持常数不变B.自动化领域的静态是指静止不动C.自动化领域的静态与习惯上讲的静止相同D.自动化领域的动态与习惯上讲的静止相同33.在化工自动化领域中，把作用于对象，能引起被控变量偏离设定值的种种外来因素称为A.设定值B.扰动C.偏差D.操作变量35.某温度表测量范围0-200℃，经校验，其测量的最大误差为+4℃，其精度等级为A.1.0B.2.0C.2.5D.4.036.下列差压变送器的膜盒最小的是A.微差压变送器B.中差压变送器C.高差压变送器D.大差压变送37.弹簧管压力表在测量高压时，测量值应在量程的A.＜3/5B.＞4/5C.＞3/5D.3/5-4/538.被测仪表指示值与其约定真值的差值称为40.如果工艺上提出选表要求：测量温度范围为0-300℃，最大绝对误差为±4℃，你应该选用下列哪种仪表A.1.5B.1.0C.2.0D.2.542.利用差压变送器测量液位时，若正负压室与取压点之间装有隔离罐并充以格隔离液，这时需变送器进行的迁移是A.正迁移B.负迁移C.无迁移D.零点迁移44.利用自动操纵装置，根据预先规定的步骤，自动地把设备启动或停运或交替进行某种周期性操作的是A.自动控制B.自动检测C.自动检测D.自动信号报警与连锁保护445.控制加入对象或从对象中取出用以被控变量保持在设定值附近的物料或能量称为A.被控变量B.操作变量C.设定值D.对象46.某化工厂要求甲物料流量与乙物料保持确定的比值，而当乙物料流量随机变化时，甲物料流量，即按确定的比值确定的比值随之变化，这种情况是A.随动控制B.定值控制C.程序控制D.操作变量简答题1.简述弹簧管压力表的组成以及工作原理2.如何选择流量测量仪表？3.某班学生在化工厂实习过程中，观察到设备压力表的刻度盘上有一标记（1）试说明该标记的含义（2）现在需要一只测量范围为0-300℃，最大绝对误差为±4℃的温度表，请选用适宜等级的仪表。

自动化仪表试题大全附答案精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】自动化仪表试题大全【附答案】一、填空1、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。

2、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。

3、自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。

4、在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。

5、系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。

6、调节阀所能控制的最大流量Qmax与最小流量Qmin之比，称为调节阀的（可调比），以R表示7、仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）8、锅炉汽包液位一般用（给水流量）、（蒸汽流量）、（汽包液位）组成三冲量液位控制系统。

9、反馈分为（正）反馈和（负）反馈。

10、为了实现微机对生产对象的控制，必须把计算结果送给相应的（执行机构）。

11、执行器所要求的信号分为（连续的控制电压、控制电流信号）和（数字量或开关量信号）。

12、执行机构所要求的连续的控制电压、控制电流信号作用于各种（调节阀）、（显示记录仪）、（伺服机构）等。

13、在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。

14、数字电路中的基本逻辑关系有（与）（或）（非）三种。

15、自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。

16测量一个电路的电流，电流表必须和这个电路（串联）。

为了使电流表的接入不影响电路的原始状态，电流表本身的（内阻抗）要尽量小17、屏蔽分为（磁场屏蔽）和（电场屏蔽）两种。

18、控制方式一般分为（手动）和（自动）两大类，如果纠正系统的偏差是由人直接操作，这种回路称为（手动控制系统）；如果系统具有反馈通道组成的闭环回路并能自动纠正偏差，这种系统称为（自动控制系统）。
