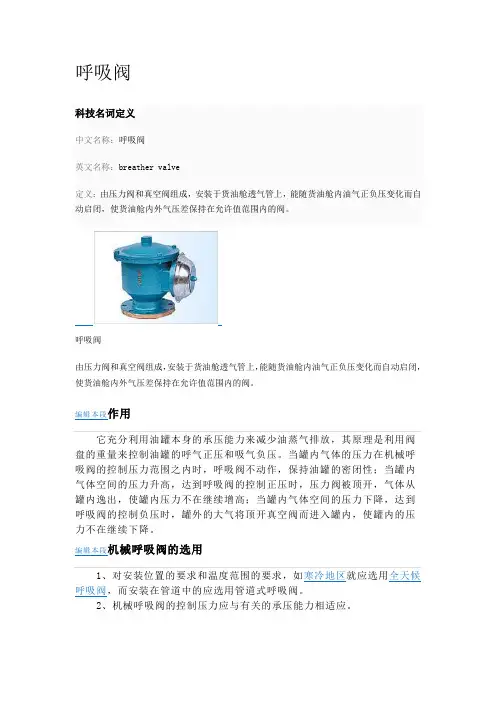

呼吸阀-使用说明书8110

呼吸阀科技名词定义中文名称：呼吸阀英文名称：breather valve定义：由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。

呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。

编辑本段作用它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。

当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。

编辑本段机械呼吸阀的选用1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。

2、机械呼吸阀的控制压力应与有关的承压能力相适应。

3、机械呼吸阀的规格（法兰通径）应满足油罐的最大进出油呼吸气体流量要求。

呼吸阀分为两种：第一种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。

第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。

对于存放有毒物质的贮罐，是没有的呼吸阀的，或者加活性碳过滤器等处理装置的。

呼吸阀一般用在常压或低压贮罐上，即只有常压和低压贮罐才有罐呼吸排放（在低压罐上常有蒸汽回收系统），高压贮罐没有排放量，无呼吸损失和工作损失。

固定顶罐的主要排放量分为呼吸损失（小呼吸排放）和工作损失（大呼吸排放）。

呼吸排放计算固定顶罐的呼吸排放可用下式估算其污染物的排放量：LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC式中：LB-固定顶罐的呼吸排放量（Kg/a）；M-储罐内蒸气的分子量；P-在大量液体状态下，真实的蒸气压力（Pa）；D-罐的直径（m）；H-平均蒸气空间高度（m）；△T-一天之内的平均温度差（℃）；FP-涂层因子（无量纲），根据油漆状况取值在1~1.5之间；C-用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1；KC-产品因子（石油原油KC取0.65，其他的有机液体取1.0）工作排放计算工作排放是由于人为的装料与卸料而产生的损失。

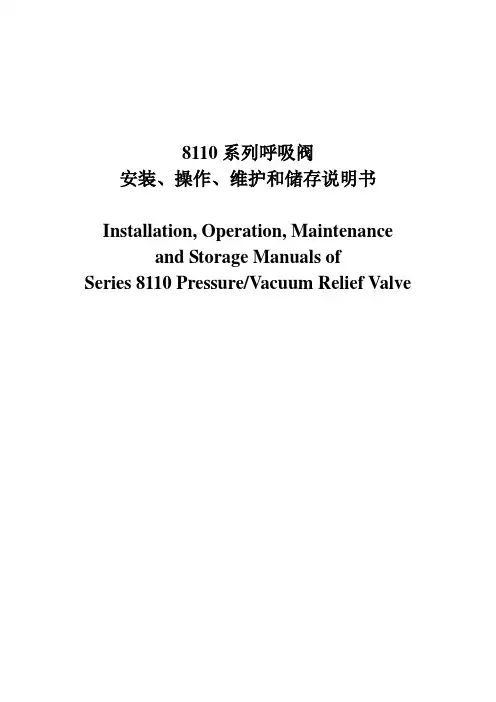

8110系列呼吸阀安装、操作、维护和储存说明书Installation, Operation, Maintenanceand Storage Manuals ofSeries 8110 Pressure/Vacuum Relief Valve1简介Introduction8110系列呼吸阀是一种安装于储罐顶部开放管口处的安全装置，其主要功能是防止储罐破裂或向内爆炸。

当介质注入储罐导致压力升高或剧烈的热量转换造成蒸汽压力变化时，未安装有排放装置的储罐将会破裂；当储罐中的介质被抽出或热量转换时，储罐将会向内爆炸；当储罐内介质液面降低，使得气体空间的压力低于大气压时，必须通过排放装置来缓解。

简言之，储罐必须通过“呼吸”来消除破裂和向内爆炸的可能。

Series 8110 pressure/vacuum relief valve is a protection device mounted on a nozzle opening on the top of a fixed roof atmospheric storage tank. Its primary purpose is to protect the tank against rupturing or imploding. Without an opening or a controlled opening, a fixed roof atmospheric tank would rupture under increasing pressure caused by pumping liquid into the tank or as a result of vapor pressure changes caused by severe thermal changes. Imploding, or the collapsing of a tank, occurs during the pumping out procedure or thermal changes. As the liquid level lowers, the vapor space pressure is reduced to below atmospheric pressure. This vacuum condition must be alleviated through a controlled opening on the tank. In short, the tank needs to breathe in order to eliminate the possibility of rupturing or imploding.阻火器的功能是阻止火焰在气体管道系统内的传播以保护储存有易燃性介质的低压储罐。

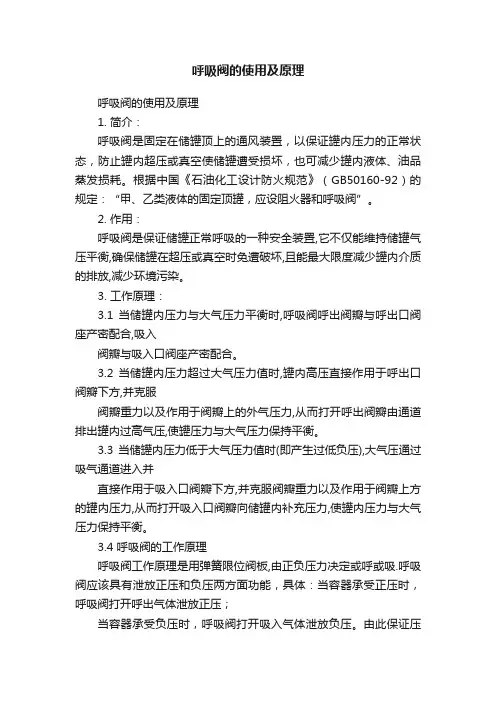

呼吸阀的使用及原理呼吸阀的使用及原理1. 简介：呼吸阀是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体、油品蒸发损耗。

根据中国《石油化工设计防火规范》（GB50160-92）的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。

2. 作用：呼吸阀是保证储罐正常呼吸的一种安全装置,它不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能最大限度减少罐内介质的排放,减少环境污染。

3. 工作原理：3.1 当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座产密配合,吸入阀瓣与吸入口阀座产密配合。

3.2 当储罐内压力超过大气压力值时,罐内高压直接作用于呼出口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼出阀瓣由通道排出罐内过高气压,使罐压力与大气压力保持平衡。

3.3 当储罐内压力低于大气压力值时(即产生过低负压),大气压通过吸气通道进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。

3.4 呼吸阀的工作原理呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，呼吸阀打开吸入气体泄放负压。

由此保证压力在一定范围内，保证容器安全。

3.5 一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替.3.6 呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。

3.7 各种呼吸阀的工作原理：3.8 呼吸阀在蒸汽加热系统中起到阻汽排水作用，选择合适的呼吸阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型呼吸阀的工作性能、特点进行全面的了解。

3.9 呼吸阀的品种很多，各有不同的性能。

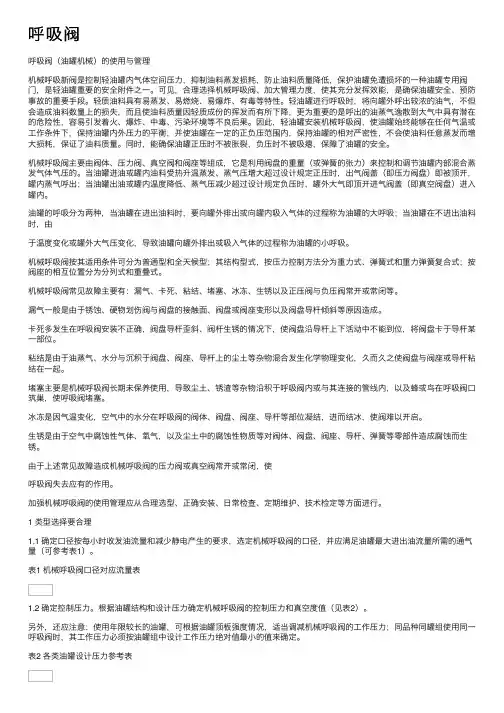

呼吸阀呼吸阀（油罐机械）的使⽤与管理机械呼吸新阀是控制轻油罐内⽓体空间压⼒，抑制油料蒸发损耗，防⽌油料质量降低，保护油罐免遭损坏的⼀种油罐专⽤阀门，是轻油罐重要的安全附件之⼀。

可见，合理选择机械呼吸阀、加⼤管理⼒度，使其充分发挥效能，是确保油罐安全、预防事故的重要⼿段。

轻质油料具有易蒸发、易燃烧、易爆炸、有毒等特性。

轻油罐进⾏呼吸时，将向罐外呼出较浓的油⽓，不但会造成油料数量上的损失，⽽且使油料质量因轻质成份的挥发⽽有所下降，更为重要的是呼出的油蒸⽓逸散到⼤⽓中具有潜在的危险性，容易引发着⽕、爆炸、中毒、污染环境等不良后果。

因此，轻油罐安装机械呼吸阀，使油罐始终能够在任何⽓温或⼯作条件下，保持油罐内外压⼒的平衡，并使油罐在⼀定的正负压范围内，保持油罐的相对严密性，不会使油料任意蒸发⽽增⼤损耗，保证了油料质量。

同时，能确保油罐正压时不被胀裂，负压时不被吸瘪，保障了油罐的安全。

机械呼吸阀主要由阀体、压⼒阀、真空阀和阀座等组成，它是利⽤阀盘的重量（或弹簧的张⼒）来控制和调节油罐内部混合蒸发⽓体⽓压的。

当油罐进油或罐内油料受热升温蒸发、蒸⽓压增⼤超过设计规定正压时，出⽓阀盖（即压⼒阀盘）即被顶开，罐内蒸⽓呼出；当油罐出油或罐内温度降低、蒸⽓压减少超过设计规定负压时，罐外⼤⽓即顶开进⽓阀盖（即真空阀盘）进⼊罐内。

油罐的呼吸分为两种，当油罐在进出油料时，要向罐外排出或向罐内吸⼊⽓体的过程称为油罐的⼤呼吸；当油罐在不进出油料时，由于温度变化或罐外⼤⽓压变化，导致油罐向罐外排出或吸⼊⽓体的过程称为油罐的⼩呼吸。

机械呼吸阀按其适⽤条件可分为普通型和全天候型；其结构型式，按压⼒控制⽅法分为重⼒式、弹簧式和重⼒弹簧复合式；按阀座的相互位置分为分列式和重叠式。

机械呼吸阀常见故障主要有：漏⽓、卡死、粘结、堵塞、冰冻、⽣锈以及正压阀与负压阀常开或常闭等。

漏⽓⼀般是由于锈蚀、硬物划伤阀与阀盘的接触⾯、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。

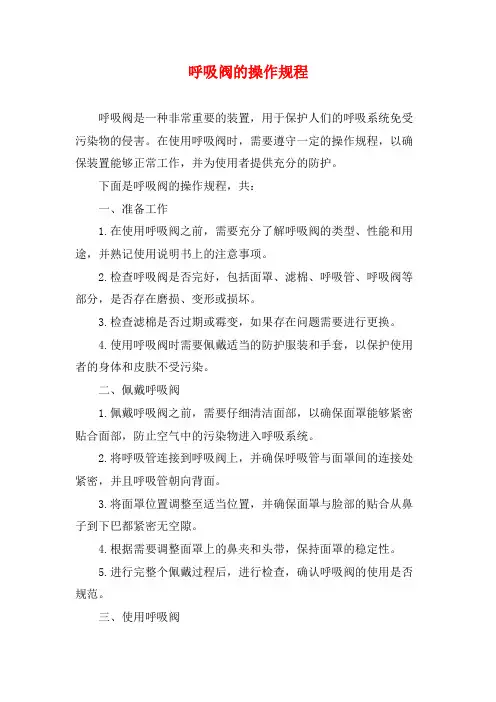

呼吸阀的操作规程呼吸阀是一种非常重要的装置，用于保护人们的呼吸系统免受污染物的侵害。

在使用呼吸阀时，需要遵守一定的操作规程，以确保装置能够正常工作，并为使用者提供充分的防护。

下面是呼吸阀的操作规程，共：一、准备工作1.在使用呼吸阀之前，需要充分了解呼吸阀的类型、性能和用途，并熟记使用说明书上的注意事项。

2.检查呼吸阀是否完好，包括面罩、滤棉、呼吸管、呼吸阀等部分，是否存在磨损、变形或损坏。

3.检查滤棉是否过期或霉变，如果存在问题需要进行更换。

4.使用呼吸阀时需要佩戴适当的防护服装和手套，以保护使用者的身体和皮肤不受污染。

二、佩戴呼吸阀1.佩戴呼吸阀之前，需要仔细清洁面部，以确保面罩能够紧密贴合面部，防止空气中的污染物进入呼吸系统。

2.将呼吸管连接到呼吸阀上，并确保呼吸管与面罩间的连接处紧密，并且呼吸管朝向背面。

3.将面罩位置调整至适当位置，并确保面罩与脸部的贴合从鼻子到下巴都紧密无空隙。

4.根据需要调整面罩上的鼻夹和头带，保持面罩的稳定性。

5.进行完整个佩戴过程后，进行检查，确认呼吸阀的使用是否规范。

三、使用呼吸阀1.使用呼吸阀时需要遵循使用说明书上的要求，不要超过规定的使用时间，以免影响正常的呼吸阀性能。

2.在使用过程中如果发生呼吸困难或者呼吸阀出现异常现象，需要立即停止使用，并进行检查或更换。

3.在使用过程中需要注意检查滤棉的使用寿命，当滤棉严重污染或者使用时间达到更换标准时，需要立即更换滤棉。

4.在使用过程中使用者需要避免乱扔呼吸阀或滤棉，以免污染环境。

5.使用完呼吸阀后，需要进行清洁和消毒，并将呼吸阀和滤棉包装好，存放在干燥、通风的地方。

在下次使用之前需要进行再次检查确认。

四、常见问题和注意事项1.使用呼吸阀时需要注意呼吸阀的防护范围，不要超过规定范围，避免发生危险情况。

2.呼吸阀的滤棉不能够长时间接触水或者潮湿环境，需要存放在干燥处。

3.呼吸阀的面罩和呼吸管需要保持一定的清洁度，并且在使用之前需要进行检查确认是否完好。

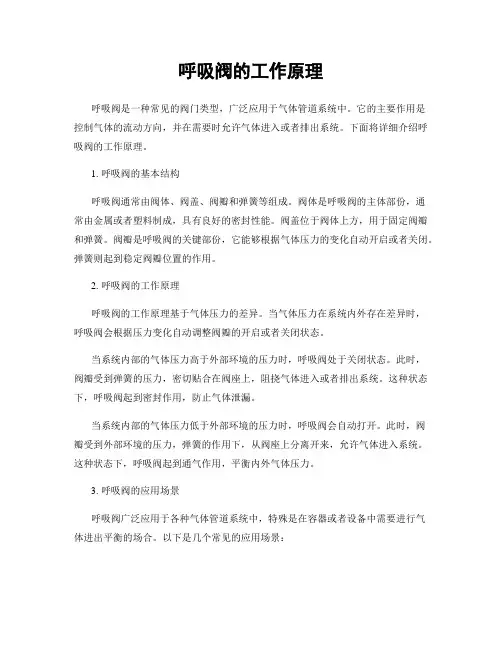

呼吸阀的工作原理呼吸阀是一种常见的阀门类型，广泛应用于气体管道系统中。

它的主要作用是控制气体的流动方向，并在需要时允许气体进入或者排出系统。

下面将详细介绍呼吸阀的工作原理。

1. 呼吸阀的基本结构呼吸阀通常由阀体、阀盖、阀瓣和弹簧等组成。

阀体是呼吸阀的主体部份，通常由金属或者塑料制成，具有良好的密封性能。

阀盖位于阀体上方，用于固定阀瓣和弹簧。

阀瓣是呼吸阀的关键部份，它能够根据气体压力的变化自动开启或者关闭。

弹簧则起到稳定阀瓣位置的作用。

2. 呼吸阀的工作原理呼吸阀的工作原理基于气体压力的差异。

当气体压力在系统内外存在差异时，呼吸阀会根据压力变化自动调整阀瓣的开启或者关闭状态。

当系统内部的气体压力高于外部环境的压力时，呼吸阀处于关闭状态。

此时，阀瓣受到弹簧的压力，密切贴合在阀座上，阻挠气体进入或者排出系统。

这种状态下，呼吸阀起到密封作用，防止气体泄漏。

当系统内部的气体压力低于外部环境的压力时，呼吸阀会自动打开。

此时，阀瓣受到外部环境的压力，弹簧的作用下，从阀座上分离开来，允许气体进入系统。

这种状态下，呼吸阀起到通气作用，平衡内外气体压力。

3. 呼吸阀的应用场景呼吸阀广泛应用于各种气体管道系统中，特殊是在容器或者设备中需要进行气体进出平衡的场合。

以下是几个常见的应用场景：- 气体储罐：呼吸阀用于气体储罐的通气和压力平衡，防止过高或者过低的压力对储罐造成损坏。

- 燃气设备：呼吸阀用于燃气设备的进气和排气，确保系统正常运行并防止气体泄漏。

- 汽车燃油箱：呼吸阀用于汽车燃油箱的通气和压力平衡，防止燃油泄漏和爆炸。

4. 呼吸阀的优势和注意事项呼吸阀具有以下优势：- 自动控制：呼吸阀能够根据压力变化自动开启或者关闭，无需外部干预。

- 简单可靠：呼吸阀结构简单，工作可靠，使用寿命长。

- 适合性广泛：呼吸阀适合于各种气体管道系统，具有较强的通用性。

在使用呼吸阀时，需要注意以下事项：- 定期检查：定期检查呼吸阀的工作状态，确保阀瓣和弹簧的正常运行。

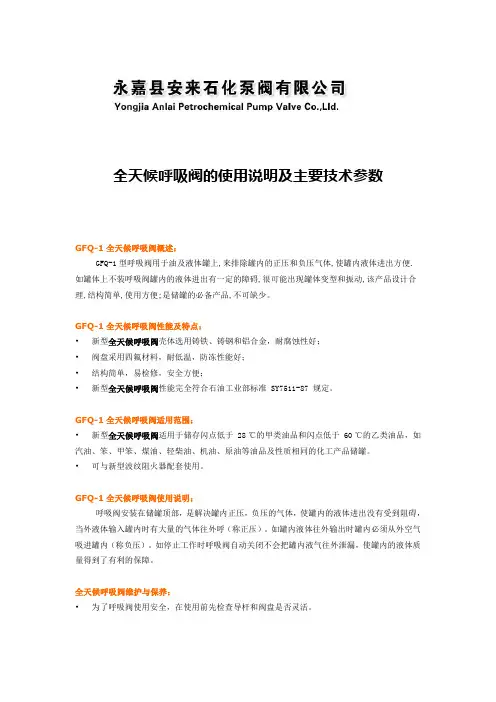

全天候呼吸阀的使用说明及主要技术参数
GFQ-1全天候呼吸阀概述：
GFQ-1型呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.
如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

GFQ-1全天候呼吸阀性能及特点：
•新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
•阀盘采用四氟材料，耐低温，防冻性能好；
•结构简单，易检修，安全方便；
•新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

GFQ-1全天候呼吸阀适用范围：
•新型全天候呼吸阀适用于储存闪点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。

•可与新型波纹阻火器配套使用。

GFQ-1全天候呼吸阀使用说明：
呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。

如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。

如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

全天候呼吸阀维护与保养：
•为了呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。

•此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。

•检修完毕后，一切正常可重新使用。

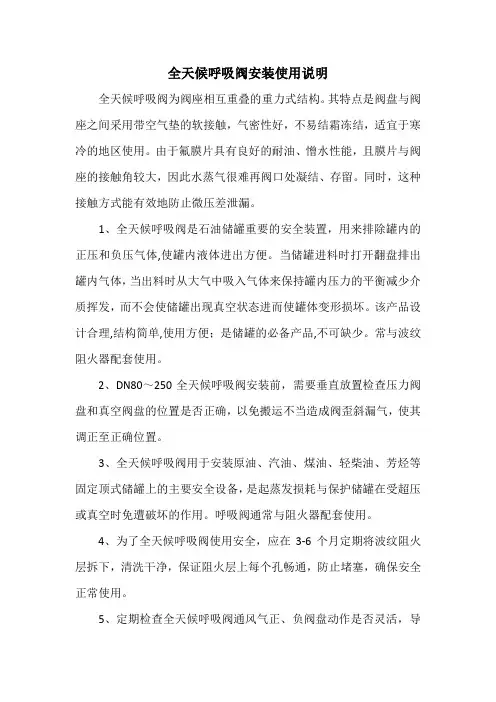

全天候呼吸阀安装使用说明
全天候呼吸阀为阀座相互重叠的重力式结构。

其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。

由于氟膜片具有良好的耐油、憎水性能，且膜片与阀座的接触角较大，因此水蒸气很难再阀口处凝结、存留。

同时，这种接触方式能有效地防止微压差泄漏。

1、全天候呼吸阀是石油储罐重要的安全装置，用来排除罐内的正压和负压气体,使罐内液体进出方便。

当储罐进料时打开翻盘排出罐内气体，当出料时从大气中吸入气体来保持罐内压力的平衡减少介质挥发，而不会使储罐出现真空状态进而使罐体变形损坏。

该产品设计合理,结构简单,使用方便；是储罐的必备产品,不可缺少。

常与波纹阻火器配套使用。

2、DN80～250全天候呼吸阀安装前，需要垂直放置检查压力阀盘和真空阀盘的位置是否正确，以免搬运不当造成阀歪斜漏气，使其调正至正确位置。

3、全天候呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。

呼吸阀通常与阻火器配套使用。

4、为了全天候呼吸阀使用安全，应在3-6个月定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。

5、定期检查全天候呼吸阀通风气正、负阀盘动作是否灵活，导
杆及阀盘接触密封面有无损坏，如有损坏应立即调换。

6、检查维护重新安装呼吸阀时，应保证阀内各结合面严密配合，阀盘升降灵活。

7、呼吸阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

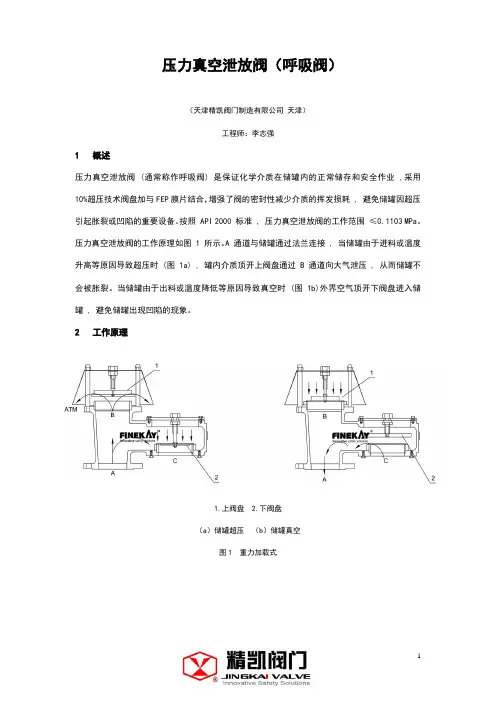

压力真空泄放阀（呼吸阀）（天津精凯阀门制造有限公司天津）工程师：李志强1 概述压力真空泄放阀 (通常称作呼吸阀) 是保证化学介质在储罐内的正常储存和安全作业 ,采用10%超压技术阀盘加与FEP膜片结合，增强了阀的密封性减少介质的挥发损耗 , 避免储罐因超压引起胀裂或凹陷的重要设备。

按照 API 2000 标准 , 压力真空泄放阀的工作范围≤0.1103 MPa。

压力真空泄放阀的工作原理如图 1 所示。

A 通道与储罐通过法兰连接 , 当储罐由于进料或温度升高等原因导致超压时 (图 1a) , 罐内介质顶开上阀盘通过 B 通道向大气泄压 , 从而储罐不会被胀裂。

当储罐由于出料或温度降低等原因导致真空时 (图1b)外界空气顶开下阀盘进入储罐 , 避免储罐出现凹陷的现象。

2 工作原理1.上阀盘2.下阀盘（a）储罐超压（b）储罐真空图1 重力加载式3类型压力真空泄放阀的类型很多, 应根据不同的工况选用不同的类型。

按力的作用方式分类 , 该阀分为直接作用式和先导式 (图 2) , 其中直接作用式又分为重力加载式 (图 1) 和弹簧加载式(图 3) 。

按排放方式分类 , 该阀可分为大气排放式 (图 1)和管道排放式 (图 2) 。

按实现功能分类 , 该阀可分为压力真空泄放式 (图 1) 、压力泄放式 (图 4)和真空泄放式 (图 5) 。

具体选择方法是按照储罐体积的大小来选配一定口径的阀门。

API 2000 对选择压力真空泄放阀的口径规定 , 需要根据给定的要求泄放量进行计算。

经计算确定的口径比根据国内标准选用的阀门口径小 , 从而能节省一定的成本。

API 2000 计算选型必需的参数有介质摩尔质量、泄放温度、要求泄放量、设定压力和允许超压等 , 根据储罐的实际工作参数 , 可计算出阀门口径 , 给出额定泄放量。

图2 先导式图4 压力泄放式图3 弹簧加载式图5 真空泄放式4典型安装图上图是典型的储罐安全保护装置安装图。

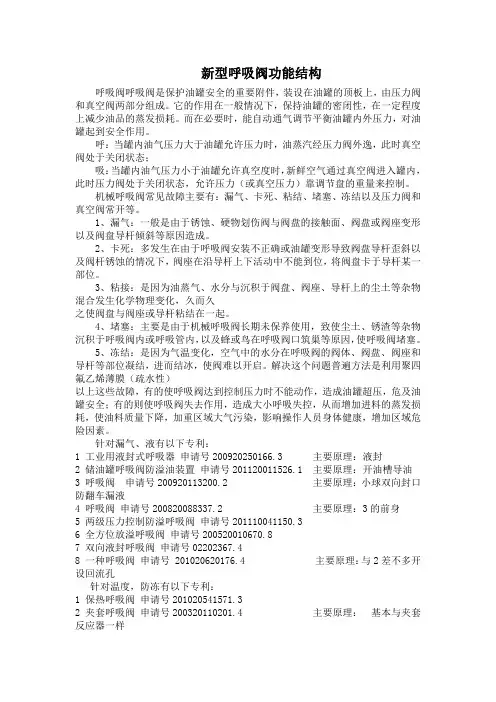

新型呼吸阀功能结构呼吸阀呼吸阀是保护油罐安全的重要附件，装设在油罐的顶板上，由压力阀和真空阀两部分组成。

它的作用在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。

而在必要时，能自动通气调节平衡油罐内外压力，对油罐起到安全作用。

呼：当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态；吸：当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。

机械呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常开等。

1、漏气：一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。

2、卡死：多发生在由于呼吸阀安装不正确或油罐变形导致阀盘导杆歪斜以及阀杆锈蚀的情况下，阀座在沿导杆上下活动中不能到位，将阀盘卡于导杆某一部位。

3、粘接：是因为油蒸气、水分与沉积于阀盘、阀座、导杆上的尘土等杂物混合发生化学物理变化，久而久之使阀盘与阀座或导杆粘结在一起。

4、堵塞：主要是由于机械呼吸阀长期未保养使用，致使尘土、锈渣等杂物沉积于呼吸阀内或呼吸管内，以及蜂或鸟在呼吸阀口筑巢等原因，使呼吸阀堵塞。

5、冻结：是因为气温变化，空气中的水分在呼吸阀的阀体、阀盘、阀座和导杆等部位凝结，进而结冰，使阀难以开启。

解决这个问题普遍方法是利用聚四氟乙烯薄膜（疏水性）以上这些故障，有的使呼吸阀达到控制压力时不能动作，造成油罐超压，危及油罐安全；有的则使呼吸阀失去作用，造成大小呼吸失控，从而增加进料的蒸发损耗，使油料质量下降，加重区域大气污染，影响操作人员身体健康，增加区域危险因素。

针对漏气、液有以下专利：1工业用液封式呼吸器申请号200920250166.3 主要原理：液封2储油罐呼吸阀防溢油装置申请号201120011526.1 主要原理：开油槽导油3呼吸阀申请号200920113200.2 主要原理：小球双向封口防翻车漏液4呼吸阀申请号200820088337.2 主要原理：3的前身5两级压力控制防溢呼吸阀申请号201110041150.36全方位放溢呼吸阀申请号200520010670.87双向液封呼吸阀申请号02202367.48一种呼吸阀申请号 201020620176.4 主要原理：与2差不多开设回流孔针对温度，防冻有以下专利：1保热呼吸阀申请号201020541571.32夹套呼吸阀申请号200320110201.4 主要原理：基本与夹套反应器一样3一种原油储罐液压呼吸阀防冻凝装置申请号201020511898.6针对防火防暴有以下专利：1对称平衡阻火呼吸阀申请号200920163377.1 主要原理：出入口加阻火网2防暴阻火呼吸阀申请号200520019123.2 不锈钢防爆防火波纹板3呼吸阀申请号200520017326.1 由2改造结构更简单4立式同轴防暴阻火呼吸阀申请号200920010379.9 稳定性好5一种防暴阻火呼吸阀申请号20110143170.1 气囊密封6一种石油储存防暴阻火呼吸阀申请号200720029304.6针对防粘结卡死有以下专利：1多用途帽形瓣膜呼吸阀申请号200920089229.1 估计是由爆破片改装的除此之外还有一些功能形呼吸阀：1可调节的呼吸阀申请号200720058465.8 调压范围大2一种防正负压呼吸阀装置申请号 200820224808.8 调压，可视3一种改进的呼吸阀申请号200920214056.1 增加过滤网4一种呼吸阀申请号200420022441.3 早期的安全阀有各种确信5一种球式浮子呼吸阀申请号201020173603.96一种双通孔单呼吸阀申请号200420110183.4 单膜片结构，机构简单Double-through hole single-respiratory valve 公开号:CN2751838Y7一种微型电磁呼吸阀申请号201110217609.08用于化工储罐的呼吸阀申请号200920308988.2 结构简单9Storagetank safetypressurereliefmethods and systems公开号:US4723573A10Straight through safety valve 公开号:CN2775433Y11Improvements in safety valves 公开号:GB1136967A以上专利信息来自/中国专利信息中心化机0901金鑫200942041。

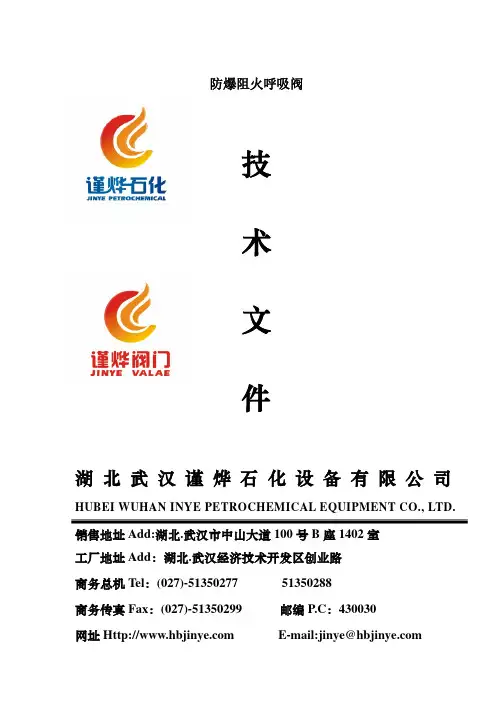

防爆阻火呼吸阀技术文件湖 北 武 汉 谨 烨 石 化 设 备 有 限 公 司 HUBEI WUHAN INYE PETROCHEMICAL EQUIPMENT CO., LTD. 销售地址Add:湖北.武汉市中山大道100号B 座1402室工厂地址Add ：湖北.武汉经济技术开发区创业路商务总机Tel ：(027)-51350277 51350288商务传真Fax ：(027)-51350299 邮编P.C ：430030网址 E-mail:jinye@（防爆阻火）呼吸阀（防爆阻火）呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，常与阻火器配套使用。

Hinder fire breather valve to it maintains to be atmospheric pressure balanced to store pot , reduce the energy-conserving products of security that the medium volatilizes, often use with hindering the firearm together.我公司生产的（防爆阻火）呼吸阀具有结构紧凑，通气量大、泄漏量小、耐腐蚀等特点。

阀口采用聚四氟材料，具有耐低温、防霜冻等优点。

呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。

What our company produce hinder fire breathe valve have structure to be compact , heavy , characteristic light , corrosion-resistant of leaking etc. of keeping in touch with etc.. Port is it gather four Fluorine material to adopt, is it able to bear low temperature , advantage of defending the frost etc. to have. There are static protectors in the valve to breathe , make this valve keep the equal electric potential with the pot body constantly .我公司是从事石油化工储运设备生产的专业产家，是化学工业部定点企业，并获得中国石化总公司工程建设部重点推荐。

一、特性压力阀盘工作压力范围≤0.021MPa，真空阀盘工作压力范围＞-0.007MPa，具体开启压力要根据用户在上述范围内选定。

如果用户开启压力没有明确的，压力阀盘开启压力一般设定为+0.002MPa，真空阀盘开启压力一般设定为-0.002MPa。

二、原理该阀适用于船舱内油雾气体的压力调节，限制油舱内的压力或真空度，当油舱压力升高到该阀设定的开启压力表值时压力阀盘开始起跳即排放油气，当油舱内压力降到真空阀盘设定的开启压力负值时，真空阀盘开始起跳，即自动吸入空气，以平衡舱内压力，保持油舱安全。

三、安装说明该阀安装于甲板上方不低于2米高度的地方，按示意图提升手柄在最上方水平位置安装，不能倾斜位置安装。

安装时小法兰接油舱管路，大法兰接大气管路。

按照ISO15364：2000标准中第6.5的要求，由于呼吸阀出口一侧不带排泄口，所以在接排气的管道中应单独设置一个带塞的排泄口，便于定期排放蒸汽冷凝物或油气混合物，另外呼吸阀真空吸入口带有防火网，防火网符合CB604-93规定，网丝规格为0.4/0.22，防火网的适用MESG值为0.9mm，材料为不锈钢（0Cr18Ni9），丝网和支架用钎焊牢固。

本呼吸阀排气口不带有阻火焰装置，所以在接排气口的管道中必须单独装一个阻火焰装置。

四、零件安装和拆卸次序单联呼吸阀（DN80X100、100/150）的拆卸次序为：a)拆去螺栓4，将阀盖和压力阀盘视为一零件总成一起拆下；b)用专用扳手旋出压力阀盘21；c)将真空阀盘和弹簧从阀盖孔内向上提起取出；d)拆去螺栓33，依次拆下吸气口外罩28和滤网罩29。

安装次序与拆卸次序相反。

单联呼吸阀（DN150/200）的拆卸次序为：a，拆去螺栓21，将阀盖和压力阀盘视为一零件总成一起拆下；b，将真空阀盘从阀盖孔内向上提起取出；c，拆去螺栓6，依次拆下吸气口外罩4和滤网罩5。

安装次序与拆卸次序相反。

双联呼吸阀的拆卸次序为：a，拆去螺栓26，将阀盖和压力阀盘视为一零件总成一起拆下；b，拆去螺栓9，依次拆下透气口盖2，吸气口外罩3和防火罩4；c，将真空阀盘5，重块（一）13一起向阀体上方从阀盖面的孔中取出。
