呼吸阀⼯作原理（图）呼吸阀⼯作原理（图）Writer： admin Time：2019-12-07 09:28 Browse：1969℃呼吸阀(Breathing Valve）⽤于储罐⽓压平衡，减少介质挥发的安全节能产品，其原理是利⽤正负压阀盘的重量来控制储罐的排⽓正压和吸⽓负压；确保罐内的压⼒不再继续下降或上升，让罐内与罐外的⽓压平衡，是保护储罐的安全装置。
呼吸阀⼯作原理（图）1、当罐内介质的压⼒在呼吸阀的控制操作压⼒范围之内时，呼吸阀不⼯作，保持油罐的密闭性；2、当储罐内压⼒过⾼时（作业⼈员往储罐输送汽油时，罐内开始增压）达到设定的压⼒时，呼吸阀开始⼯作，呼吸阀正压阀盘被打开，将储罐内产⽣的⽓压开始往外排出，当罐体内的压⼒低于设定压⼒时，呼吸阀密封板关闭，保持关闭状态，防⽌罐内介质挥发。
3、当储罐内产⽣负压时（作业⼈员往储罐外输送汽油时，罐内开始产⽣负压）达到设定的负压时，呼吸阀开始⼯作，呼吸阀负压阀盘被打开，空⽓将吸⼊储罐内，当罐体内的压⼒恢复正常设定压⼒时，呼吸阀密封板关闭，保持关闭状态，防⽌罐内介质挥发。
呼吸阀结构原理呼吸阀是指既保证贮罐空间在⼀定压⼒范围内与⼤⽓隔绝、⼜能在超过或低于此压⼒范围时与⼤⽓相通（呼吸）的⼀种阀门。
其作⽤是防⽌贮罐因超压或真空导致破坏，同时可减少贮液的蒸发损失。
主要由阀座、阀罩、保护罩及由真空和压⼒控制的两组启闭装置组成。
启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。
当罐内压⼒达到额定呼出正压时，压⼒阀瓣开启，罐内蒸⽓排出；当罐内真空度达到额定吸⼊负压时，真空阀瓣开启，空⽓进⼊。
1、呼吸阀主要由阀体，正压阀盘，负压阀盘组成。
2、紧定式呼吸阀通常⽤于低压直通管道，密封性能完全取决于塞⼦和塞体之间的吻合度好坏，其密封⾯的压紧是依靠拧紧下部的螺母来实现的。
⼀般⽤于PN≤0.6Mpa。
3、填料式呼吸阀是通过压紧填料来实现塞⼦和塞体密封的。
由于有填料，因此密封性能较好。
呼吸阀的工作原理呼吸阀是一种常见的机械装置，用于控制气体或者液体在容器中的流动。
它通常由阀体、阀盖、阀芯和弹簧等组成。
呼吸阀的工作原理是通过阀芯的挪移来控制流体的进出，以保持容器内外的压力平衡。
当容器内外的压力差异较大时，呼吸阀开始工作。
当容器内部压力高于外部压力时，阀芯受到内部压力的作用，向上挪移，使阀口打开，允许气体或者液体从容器中流出，以减少内部压力。
当容器内部压力低于外部压力时，阀芯受到外部压力的作用，向下挪移，使阀口关闭，阻挠外部气体或者液体进入容器，以增加内部压力。
呼吸阀的阀芯通常由弹簧控制，弹簧的弹性使阀芯在压力差异减小时能恢复到初始位置，保持阀口关闭。
当压力差异增大时，弹簧会被压缩，使阀芯向上或者向下挪移，从而打开或者关闭阀口。
呼吸阀的工作原理可以用以下步骤总结：1. 初始状态下，呼吸阀的阀口关闭，阀芯处于初始位置，弹簧未被压缩。
2. 当容器内部压力高于外部压力时，阀芯受到内部压力的作用，向上挪移，阀口打开，允许气体或者液体从容器中流出，以减少内部压力。
3. 当容器内部压力低于外部压力时，阀芯受到外部压力的作用，向下挪移，阀口关闭，阻挠外部气体或者液体进入容器，以增加内部压力。
4. 当压力差异减小时，弹簧的弹性使阀芯恢复到初始位置，阀口关闭。
呼吸阀在许多应用中起着重要的作用。
例如，在气罐或者液体储罐中，呼吸阀可以保持内部和外部压力平衡，防止容器因压力过高或者过低而受损。
在汽车发动机中，呼吸阀可控制进气和排气，确保发动机正常运行。
在防水设备中，呼吸阀可以防止水从外部进入设备，同时又能排出内部产生的气体。
总之，呼吸阀是一种基于压力差异工作的机械装置，通过阀芯的挪移来控制流体的进出，以维持容器内外的压力平衡。
它在许多领域中都有广泛的应用，起着重要的作用。
呼吸阀的工作原理呼吸阀是一种常见的工业设备，用于控制气体或液体在管道系统中的流动。
它能够保持系统内的压力稳定，并防止逆流或过压现象的发生。
本文将详细介绍呼吸阀的工作原理。
一、呼吸阀的基本构造呼吸阀通常由阀体、阀盖、阀芯和弹簧等部件组成。
阀体和阀盖之间通常有密封垫片，以确保阀门的密封性能。
阀芯是呼吸阀的核心部件，它能够根据系统内外压力的变化来控制阀门的开启和关闭。
二、呼吸阀的工作原理基于压力差的作用。
当系统内的压力高于外部环境时，呼吸阀关闭，阻止介质的流动。
当系统内的压力低于外部环境时，呼吸阀打开，允许介质流入系统，以平衡压力差。
具体而言，呼吸阀的工作原理如下：1. 压力差引起阀门开启或关闭呼吸阀内部的阀芯通过弹簧与阀盖相连。
当系统内的压力高于外部环境时，阀芯受到压力的作用，将阀门关闭。
这是因为系统内的高压会使阀芯受力，将阀门关闭，阻止介质的流动。
而当系统内的压力低于外部环境时，阀芯受到外部环境的压力作用，弹簧将阀芯向上推动，打开阀门。
这样，外部环境的介质就可以通过呼吸阀进入系统，以平衡压力差。
2. 弹簧的作用弹簧是呼吸阀中的重要组成部分，它能够提供阀芯所需的恢复力。
当系统内的压力降低时，弹簧将阀芯向上推动，打开阀门。
而当系统内的压力增加时，弹簧将阀芯向下压，关闭阀门。
弹簧的刚度决定了呼吸阀的灵敏度。
刚度越大，阀芯所需的压力差就越大，阀门关闭或打开的压力差也就越大。
3. 密封垫片的作用呼吸阀通常在阀体和阀盖之间设置密封垫片，以确保阀门的密封性能。
当阀门关闭时，密封垫片能够有效阻止介质的泄漏。
而当阀门打开时，密封垫片会稍微分开，以允许介质流入或流出系统。
三、呼吸阀的应用领域呼吸阀广泛应用于各个领域，特别是在工业和化工领域中。
以下是一些常见的应用场景：1. 管道系统的压力平衡呼吸阀能够在管道系统内外的压力差变化时，自动调节阀门的开启和关闭，以保持系统内的压力稳定。
这对于需要保持恒定压力的系统非常重要，如水处理、石油化工和供水系统等。

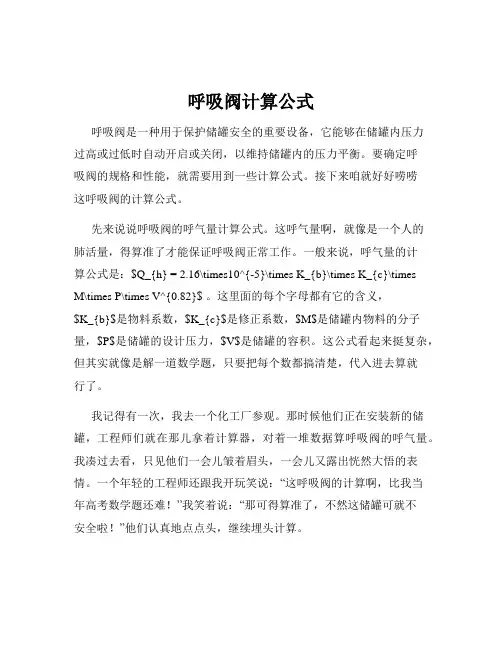

呼吸阀计算公式呼吸阀是一种用于保护储罐安全的重要设备，它能够在储罐内压力过高或过低时自动开启或关闭，以维持储罐内的压力平衡。
要确定呼吸阀的规格和性能，就需要用到一些计算公式。
接下来咱就好好唠唠这呼吸阀的计算公式。
先来说说呼吸阀的呼气量计算公式。
这呼气量啊，就像是一个人的肺活量，得算准了才能保证呼吸阀正常工作。
一般来说，呼气量的计算公式是：$Q_{h} = 2.16\times10^{-5}\times K_{b}\times K_{c}\timesM\times P\times V^{0.82}$ 。
这里面的每个字母都有它的含义，$K_{b}$是物料系数，$K_{c}$是修正系数，$M$是储罐内物料的分子量，$P$是储罐的设计压力，$V$是储罐的容积。
这公式看起来挺复杂，但其实就像是解一道数学题，只要把每个数都搞清楚，代入进去算就行了。
我记得有一次，我去一个化工厂参观。
那时候他们正在安装新的储罐，工程师们就在那儿拿着计算器，对着一堆数据算呼吸阀的呼气量。
我凑过去看，只见他们一会儿皱着眉头，一会儿又露出恍然大悟的表情。
一个年轻的工程师还跟我开玩笑说：“这呼吸阀的计算啊，比我当年高考数学题还难！”我笑着说：“那可得算准了，不然这储罐可就不安全啦！”他们认真地点点头，继续埋头计算。
再说说吸气量的计算公式，$Q_{x} = 0.76\times10^{-5}\timesK_{b}\times K_{c}\times M\times P\times V^{0.82}$ 。
和呼气量的公式有点像，就是系数不太一样。
在实际应用中，这些公式可不能生搬硬套。
比如说，不同的物料、不同的环境条件，都可能影响到系数的取值。
这就需要工程师们有丰富的经验和敏锐的判断力。
还有啊，呼吸阀的口径大小也和这些计算结果有关。
一般来说，计算出的呼气量和吸气量越大，需要的呼吸阀口径也就越大。
但也不是越大越好，还得考虑成本、安装空间等因素。

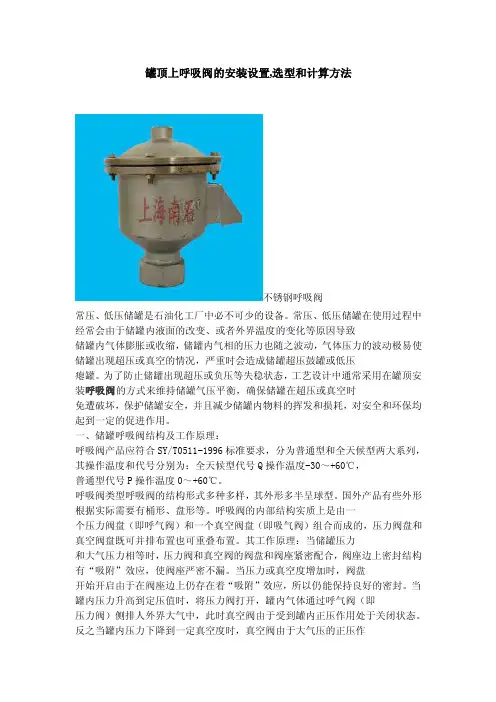

罐顶上呼吸阀的安装设置,选型和计算方法不锈钢呼吸阀常压、低压储罐是石油化工厂中必不可少的设备。
常压、低压储罐在使用过程中经常会由于储罐内液面的改变、或者外界温度的变化等原因导致储罐内气体膨胀或收缩，储罐内气相的压力也随之波动，气体压力的波动极易使储罐出现超压或真空的情况，严重时会造成储罐超压鼓罐或低压瘪罐。
为了防止储罐出现超压或负压等失稳状态，工艺设计中通常采用在罐顶安装呼吸阀的方式来维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，保护储罐安全，并且减少储罐内物料的挥发和损耗，对安全和环保均起到一定的促进作用。
一、储罐呼吸阀结构及工作原理：呼吸阀产品应符合SY/T0511-1996标准要求，分为普通型和全天候型两大系列，其操作温度和代号分别为：全天候型代号Q操作温度-30～+60℃，普通型代号P操作温度0～+60℃。

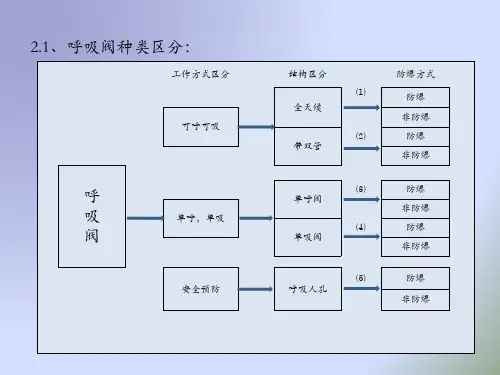

呼吸阀类型呼吸阀的结构形式多种多样，其外形多半呈球型。
国外产品有些外形根据实际需要有桶形、盘形等。
呼吸阀的内部结构实质上是由一个压力阀盘（即呼气阀）和一个真空阀盘（即吸气阀）组合而成的，压力阀盘和真空阀盘既可并排布置也可重叠布置。
其工作原理：当储罐压力和大气压力相等时，压力阀和真空阀的阀盘和阀座紧密配合，阀座边上密封结构有“吸附”效应，使阀座严密不漏。
当压力或真空度增加时，阀盘开始开启由于在阀座边上仍存在着“吸附”效应，所以仍能保持良好的密封。
当罐内压力升高到定压值时，将压力阀打开，罐内气体通过呼气阀（即压力阀）侧排人外界大气中，此时真空阀由于受到罐内正压作用处于关闭状态。
反之当罐内压力下降到一定真空度时，真空阀由于大气压的正压作证：呼吸阀的起跳压力应低于该呼吸阀所在储罐的正压设计压力，从而保护储罐不出现鼓罐事故，但应高于该储罐的操作压力，以确保储罐的正常操作；储罐呼吸阀的负压吸入压力要高于储罐设计的负压设计压力，从而保证储罐不出现憋罐事故。
三、呼吸阀呼吸量的确定其在正常状态下起密封作用以防止储罐内气体泄出只有在下列条件下呼吸阀才开始工作：1、储罐向外输出物料时，呼吸阀即开始向罐内吸入空气或氮气。

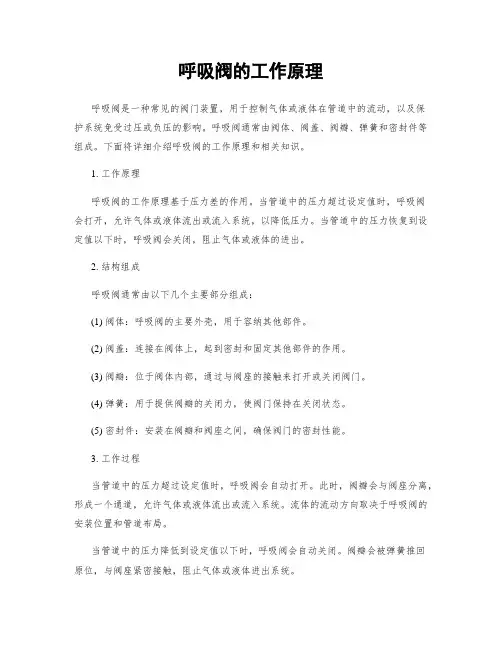

呼吸阀的工作原理呼吸阀是一种常见的阀门装置，用于控制气体或液体在管道中的流动，以及保护系统免受过压或负压的影响。
呼吸阀通常由阀体、阀盖、阀瓣、弹簧和密封件等组成。
下面将详细介绍呼吸阀的工作原理和相关知识。
1. 工作原理呼吸阀的工作原理基于压力差的作用。
当管道中的压力超过设定值时，呼吸阀会打开，允许气体或液体流出或流入系统，以降低压力。
当管道中的压力恢复到设定值以下时，呼吸阀会关闭，阻止气体或液体的进出。
2. 结构组成呼吸阀通常由以下几个主要部分组成：(1) 阀体：呼吸阀的主要外壳，用于容纳其他部件。
(2) 阀盖：连接在阀体上，起到密封和固定其他部件的作用。
(3) 阀瓣：位于阀体内部，通过与阀座的接触来打开或关闭阀门。
(4) 弹簧：用于提供阀瓣的关闭力，使阀门保持在关闭状态。
(5) 密封件：安装在阀瓣和阀座之间，确保阀门的密封性能。
3. 工作过程当管道中的压力超过设定值时，呼吸阀会自动打开。
此时，阀瓣会与阀座分离，形成一个通道，允许气体或液体流出或流入系统。
流体的流动方向取决于呼吸阀的安装位置和管道布局。
当管道中的压力降低到设定值以下时，呼吸阀会自动关闭。
阀瓣会被弹簧推回原位，与阀座紧密接触，阻止气体或液体进出系统。
4. 应用领域呼吸阀广泛应用于各种工业领域和设备中，包括石油、化工、冶金、电力等。
它们常用于储罐、管道、压力容器等系统中，以保护系统免受过压或负压的影响。
呼吸阀还可以用于防止管道内的介质反流，以及排除系统中的气体或液体。
5. 选型考虑因素在选择呼吸阀时，需要考虑以下几个因素：(1) 工作压力：根据实际需求确定呼吸阀的工作压力范围，确保其能够适应系统的压力条件。
(2) 介质类型：根据介质的性质选择合适的材料，以确保呼吸阀在介质中具有良好的耐腐蚀性能。
(3) 流量要求：根据系统的流量要求选择合适的呼吸阀尺寸，以确保其能够满足系统的流量需求。
(4) 安装位置：根据系统的实际情况选择合适的安装位置，以便呼吸阀能够正常工作并方便维护。

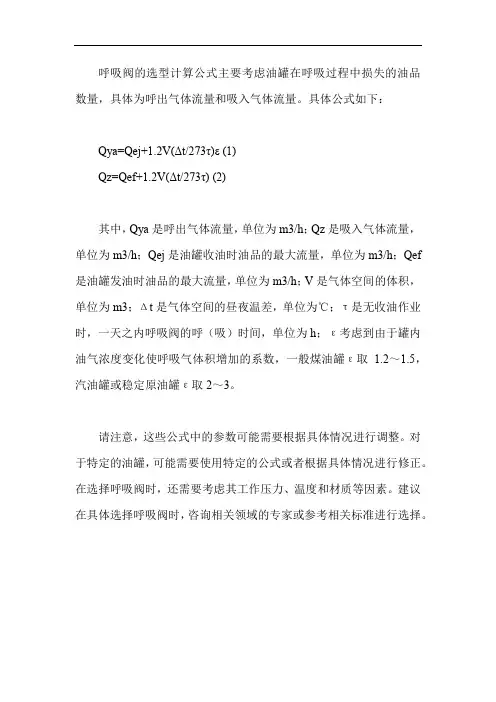

呼吸阀的选型计算公式主要考虑油罐在呼吸过程中损失的油品数量，具体为呼出气体流量和吸入气体流量。
具体公式如下：
Qya=Qej+1.2V(Δt/273τ)ε (1)
Qz=Qef+1.2V(Δt/273τ) (2)
其中，Qya是呼出气体流量，单位为m3/h；Qz是吸入气体流量，单位为m3/h；Qej是油罐收油时油品的最大流量，单位为m3/h；Qef 是油罐发油时油品的最大流量，单位为m3/h；V是气体空间的体积，单位为m3；Δt是气体空间的昼夜温差，单位为℃；τ是无收油作业时，一天之内呼吸阀的呼（吸）时间，单位为h；ε考虑到由于罐内油气浓度变化使呼吸气体积增加的系数，一般煤油罐ε取 1.2～1.5，汽油罐或稳定原油罐ε取2～3。
请注意，这些公式中的参数可能需要根据具体情况进行调整。
对于特定的油罐，可能需要使用特定的公式或者根据具体情况进行修正。
在选择呼吸阀时，还需要考虑其工作压力、温度和材质等因素。
建议在具体选择呼吸阀时，咨询相关领域的专家或参考相关标准进行选择。
呼吸阀工作原理呼吸阀是一种常见的控制元件，广泛应用于各种液压系统和气动系统中。
它的主要作用是控制流体的流动方向，并且在一定压力范围内能够自动打开或关闭。
本文将详细介绍呼吸阀的工作原理及其应用。
一、呼吸阀的结构呼吸阀通常由阀体、阀芯和弹簧组成。
阀体是呼吸阀的外壳，它通常是金属材料制成，具有良好的耐压性能。
阀芯是呼吸阀的关键部件，它可以在一定压力范围内自由移动，控制流体的流动方向。
弹簧则用于提供阀芯的闭合力，使呼吸阀能够自动关闭。
二、呼吸阀的工作原理呼吸阀的工作原理基于压力差的作用。
当流体进入呼吸阀时，如果流体的压力大于呼吸阀设定的开启压力，阀芯会被压力推动向上移动，从而打开阀门，流体可以顺利通过。
当流体的压力低于呼吸阀设定的关闭压力时，弹簧的闭合力将阀芯推回原位，阀门关闭，阻止流体继续流动。
三、呼吸阀的应用1. 液压系统中的应用呼吸阀在液压系统中起到了重要的作用。
它可以用于保护液压系统中的油箱，防止油箱内产生过高或过低的压力。
当液压系统工作时，由于液体的热膨胀和压缩，油箱内的压力会发生变化。
呼吸阀可以通过自动开启或关闭来调节油箱内的压力，保持系统的稳定运行。
2. 气动系统中的应用呼吸阀也广泛应用于气动系统中。
在气动系统中，呼吸阀可以用于调节气体的流动方向，实现正向或反向的气体传输。
同时，呼吸阀还可以用于控制气体的压力，保持气动系统的稳定工作。
3. 其他领域的应用除了液压系统和气动系统，呼吸阀还可以在其他领域中发挥作用。
例如，在汽车发动机中，呼吸阀可以用于控制进气和排气的流动，实现燃烧效率的提高。
在一些工业设备中，呼吸阀可以用于控制介质的流动，保证设备的正常运行。
四、总结呼吸阀是一种常见的控制元件，它的工作原理基于压力差的作用。
当流体的压力超过设定的开启压力时，阀芯会自动打开，流体可以顺利通过；当流体的压力低于设定的关闭压力时，阀芯会自动关闭，阻止流体继续流动。
呼吸阀在液压系统和气动系统中起到了重要的作用，并且在其他领域也有广泛的应用。
