呼吸阀常见故障及防范措施1. 呼吸阀的基本功能呼吸阀，听起来好像挺高大上的，其实它就是个保护小卫士。

咱们生活中有不少设备，比如油罐、化学品储存罐，都是得靠这个小家伙来保持内部压力稳定，防止危险情况发生。

想象一下，要是没有呼吸阀，那些气体可就“闹腾”得厉害了，可能会导致爆炸或者泄漏，吓人吧？所以说，呼吸阀虽然小，但责任可不小。

1.1 呼吸阀的工作原理其实，呼吸阀的工作原理挺简单的。

它的主要功能是让气体进出罐体，以保持内部压力的平衡。

当罐里的气压过高时，呼吸阀会自动打开，把多余的气体排出；反之，内部压力过低时，外部空气又会通过呼吸阀进入罐内，维持正常的气压。

这种“呼吸”动作，就像我们人类一样，缺氧可不好。

1.2 呼吸阀的重要性在一些特定的环境下，比如化工厂或者石油储存基地，呼吸阀的作用就显得尤为重要。

要是它出现问题，不仅可能导致设备损坏，甚至可能酿成大祸，真是叫人捏把汗啊！所以，咱们平时一定要好好关注这些小东西。

2. 呼吸阀的常见故障接下来，我们就来聊聊呼吸阀在工作中常见的一些故障。

虽然说“天有不测风云”，但是只要我们多加留意，很多问题都能提前发现。

2.1 阀门卡死首先，最常见的故障之一就是阀门卡死。

嘿，想象一下，就像是门上了锁，但钥匙却找不着了。

这种情况一般是因为阀门内部有污垢或者腐蚀导致的。

长时间没清理，阀门就会像“老大爷”一样，变得懒洋洋，根本不想动。

这时候，就得定期清理，保持它的“活力”，避免卡死的悲剧发生。

2.2 泄漏现象还有一种让人抓狂的情况，就是泄漏。

这可真是“说来话长”，一旦发生，往往会引起一系列连锁反应。

泄漏的原因有很多，比如密封圈老化、阀体破损等等。

如果发现有气体泄漏，第一时间可得先把周围的人疏散，保证安全，然后再寻求专业人士进行检修。

真是“万事开头难”，但我们一定不能掉以轻心。

3. 如何防范呼吸阀故障好啦，听了这么多，是不是感觉有点忐忑？别担心，其实有不少防范措施可以帮助咱们降低故障发生的几率。

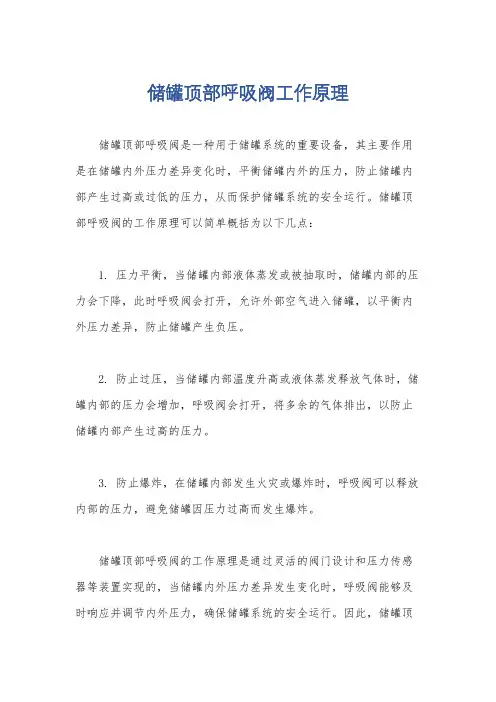

储罐顶部呼吸阀工作原理
储罐顶部呼吸阀是一种用于储罐系统的重要设备，其主要作用是在储罐内外压力差异变化时，平衡储罐内外的压力，防止储罐内部产生过高或过低的压力，从而保护储罐系统的安全运行。

储罐顶部呼吸阀的工作原理可以简单概括为以下几点：
1. 压力平衡，当储罐内部液体蒸发或被抽取时，储罐内部的压力会下降，此时呼吸阀会打开，允许外部空气进入储罐，以平衡内外压力差异，防止储罐产生负压。

2. 防止过压，当储罐内部温度升高或液体蒸发释放气体时，储罐内部的压力会增加，呼吸阀会打开，将多余的气体排出，以防止储罐内部产生过高的压力。

3. 防止爆炸，在储罐内部发生火灾或爆炸时，呼吸阀可以释放内部的压力，避免储罐因压力过高而发生爆炸。

储罐顶部呼吸阀的工作原理是通过灵活的阀门设计和压力传感器等装置实现的，当储罐内外压力差异发生变化时，呼吸阀能够及时响应并调节内外压力，确保储罐系统的安全运行。

因此，储罐顶
部呼吸阀在储罐系统中扮演着至关重要的角色，对于储罐的安全运行和液体储存具有重要意义。

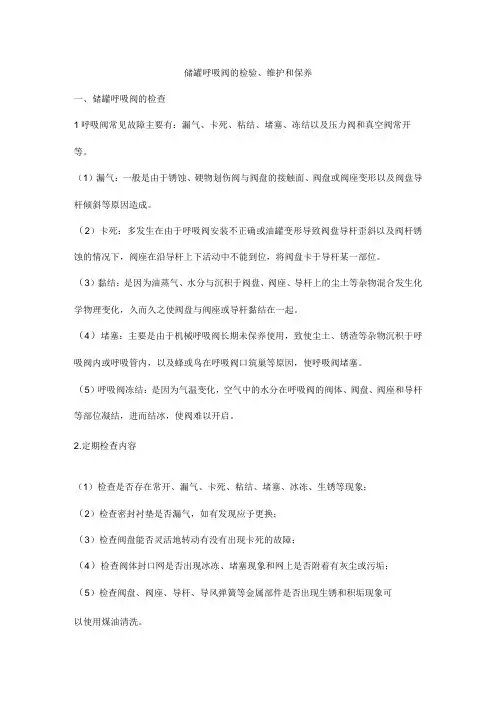

储罐呼吸阀的检验、维护和保养一、储罐呼吸阀的检查1呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常开等。

（1）漏气：一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。

（2）卡死：多发生在由于呼吸阀安装不正确或油罐变形导致阀盘导杆歪斜以及阀杆锈蚀的情况下，阀座在沿导杆上下活动中不能到位，将阀盘卡于导杆某一部位。

（3）黏结：是因为油蒸气、水分与沉积于阀盘、阀座、导杆上的尘土等杂物混合发生化学物理变化，久而久之使阀盘与阀座或导杆黏结在一起。

（4）堵塞：主要是由于机械呼吸阀长期未保养使用，致使尘土、锈渣等杂物沉积于呼吸阀内或呼吸管内，以及蜂或鸟在呼吸阀口筑巢等原因，使呼吸阀堵塞。

（5）呼吸阀冻结：是因为气温变化，空气中的水分在呼吸阀的阀体、阀盘、阀座和导杆等部位凝结，进而结冰，使阀难以开启。

2.定期检查内容（1）检查是否存在常开、漏气、卡死、粘结、堵塞、冰冻、生锈等现象；（2）检查密封衬垫是否漏气，如有发现应予更换；（3）检查阀盘能否灵活地转动有没有出现卡死的故障；（4）检查阀体封口网是否出现冰冻、堵塞现象和网上是否附着有灰尘或污垢；（5）检查阀盘、阀座、导杆、导风弹簧等金属部件是否出现生锈和积垢现象可以使用煤油清洗。

（6）在储罐进出物料作业时，检查呼吸阀运行情况是否正常。

3.呼吸阀每年应定期校正1次，校正的方法参照SY/T0511.1《石油储罐附件第1部分呼吸阀》进行。

二、储罐呼吸阀的检验、维护保养1.《常压储罐完整性管理》（国标/T37327）8.6.1 常压储罐用呼吸阀每年至少进行一次检验。

8.6.2 检验前应审查以下资料：a）呼吸阀的产品型号、操作压力等级；b）制造日期，产品合格证，安装日期，竣工验收文件；C）运行周期内的在线检查记录；d）历次定期检验报告。

8.6.3 检验前应明确检验项目及合格标准，并取得使用单位认可，使用单位按要求做好准备工作。

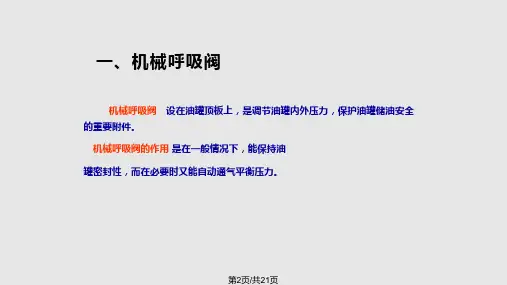

储油罐呼吸阀的使用原理简介：呼吸阀是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体、油品蒸发损耗。

根据中国《石油化工设计防火规范》（GB50160-92）的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。

作用：呼吸阀是保证储罐正常呼吸的一种安全装置,它不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能最大限度减少罐内介质的排放,减少环境污染。

工作原理：当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座产密配合,吸入阀瓣与吸入口阀座产密配合。

当储罐内压力超过大气压力值时,罐内高压直接作用于呼出口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼出阀瓣由通道排出罐内过高气压,使罐压力与大气压力保持平衡。

当储罐内压力低于大气压力值时(即产生过低负压),大气压通过吸气通道进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。

呼吸阀的工作原理：呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，呼吸阀打开吸入气体泄放负压。

由此保证压力在一定范围内，保证容器安全。

一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替.呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。

各种呼吸阀的工作原理：呼吸阀在蒸汽加热系统中起到阻汽排水作用，选择合适的呼吸阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型呼吸阀的工作性能、特点进行全面的了解。

呼吸阀的品种很多，各有不同的性能。

选用呼吸阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的呼吸阀才是正确和有效的。

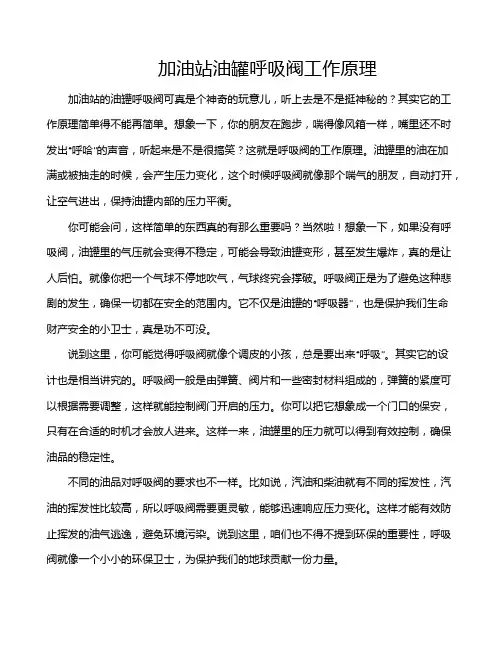

加油站油罐呼吸阀工作原理加油站的油罐呼吸阀可真是个神奇的玩意儿，听上去是不是挺神秘的？其实它的工作原理简单得不能再简单。

想象一下，你的朋友在跑步，喘得像风箱一样，嘴里还不时发出“呼哈”的声音，听起来是不是很搞笑？这就是呼吸阀的工作原理。

油罐里的油在加满或被抽走的时候，会产生压力变化，这个时候呼吸阀就像那个喘气的朋友，自动打开，让空气进出，保持油罐内部的压力平衡。

你可能会问，这样简单的东西真的有那么重要吗？当然啦！想象一下，如果没有呼吸阀，油罐里的气压就会变得不稳定，可能会导致油罐变形，甚至发生爆炸，真的是让人后怕。

就像你把一个气球不停地吹气，气球终究会撑破。

呼吸阀正是为了避免这种悲剧的发生，确保一切都在安全的范围内。

它不仅是油罐的“呼吸器”，也是保护我们生命财产安全的小卫士，真是功不可没。

说到这里，你可能觉得呼吸阀就像个调皮的小孩，总是要出来“呼吸”。

其实它的设计也是相当讲究的。

呼吸阀一般是由弹簧、阀片和一些密封材料组成的，弹簧的紧度可以根据需要调整，这样就能控制阀门开启的压力。

你可以把它想象成一个门口的保安，只有在合适的时机才会放人进来。

这样一来，油罐里的压力就可以得到有效控制，确保油品的稳定性。

不同的油品对呼吸阀的要求也不一样。

比如说，汽油和柴油就有不同的挥发性，汽油的挥发性比较高，所以呼吸阀需要更灵敏，能够迅速响应压力变化。

这样才能有效防止挥发的油气逃逸，避免环境污染。

说到这里，咱们也不得不提到环保的重要性，呼吸阀就像一个小小的环保卫士，为保护我们的地球贡献一份力量。

大家会觉得呼吸阀好像就是个小玩意儿，似乎没什么存在感。

但它背后承载着许多科学原理和工程技术。

就好比在一个团队中，有的人可能表面上不起眼，但实际上却是团队的核心，默默支撑着整个运转。

这也让我们明白，有些东西虽然看上去平常，但它们的存在意义却不容小觑。

再说说保养的问题吧。

虽然呼吸阀设计得非常耐用，但时间久了，总是需要一些维护的。

就像你喜欢的老车，要不定期去保养。

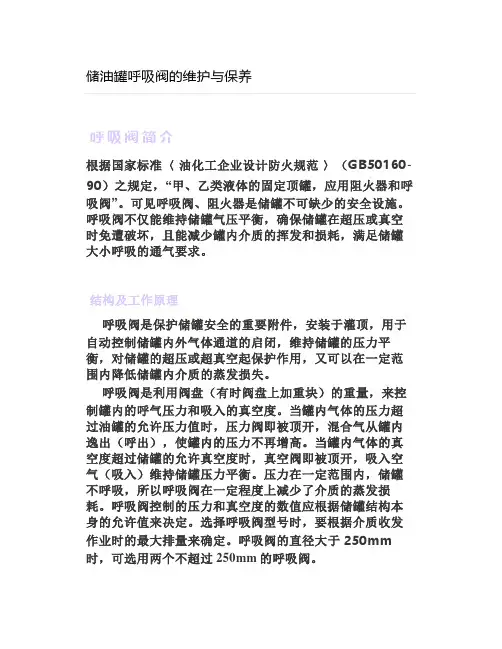

储油罐呼吸阀的维护与保养呼吸阀简介根据国家标准〈油化工企业设计防火规范〉（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。

可见呼吸阀、阻火器是储罐不可缺少的安全设施。

呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，满足储罐大小呼吸的通气要求。

结构及工作原理呼吸阀是保护储罐安全的重要附件，安装于灌顶，用于自动控制储罐内外气体通道的启闭，维持储罐的压力平衡，对储罐的超压或超真空起保护作用，又可以在一定范围内降低储罐内介质的蒸发损失。

呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。

当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合气从罐内逸出（呼出），使罐内的压力不再增高。

当罐内气体的真空度超过储罐的允许真空度时，真空阀即被顶开，吸入空气（吸入）维持储罐压力平衡。

压力在一定范围内，储罐不呼吸，所以呼吸阀在一定程度上减少了介质的蒸发损耗。

呼吸阀控制的压力和真空度的数值应根据储罐结构本身的允许值来决定。

选择呼吸阀型号时，要根据介质收发作业时的最大排量来确定。

呼吸阀的直径大于250mm 时，可选用两个不超过250mm的呼吸阀。

当罐内气压力大于储罐允许压力时，介质蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内气压力小于储罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。

机械呼吸阀选择表呼吸阀数呼吸阀规格储罐收发介质流量（m³/h）＜251DN5026～1001DN100101～1501DN150151～2501DN200251～3001DN250＞3002DN300呼吸阀主要技术参数呼吸阀的使用维护呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常见开等。

1、漏气：一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形及阀盘导杆倾斜等原因造成。

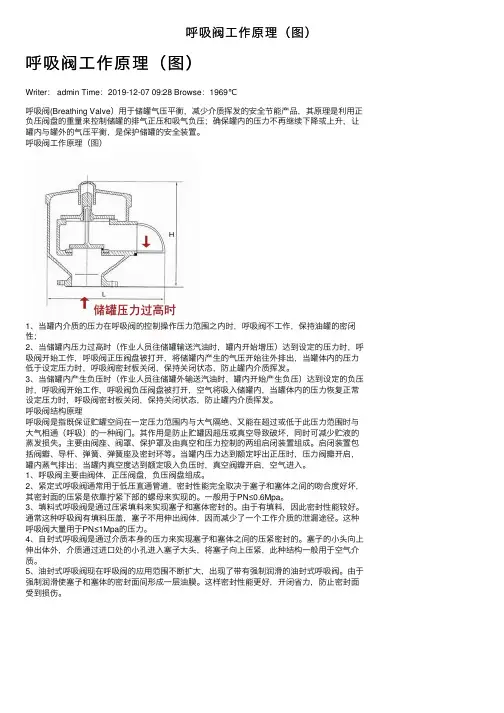

呼吸阀⼯作原理（图）呼吸阀⼯作原理（图）Writer： admin Time：2019-12-07 09:28 Browse：1969℃呼吸阀(Breathing Valve）⽤于储罐⽓压平衡，减少介质挥发的安全节能产品，其原理是利⽤正负压阀盘的重量来控制储罐的排⽓正压和吸⽓负压；确保罐内的压⼒不再继续下降或上升，让罐内与罐外的⽓压平衡，是保护储罐的安全装置。

呼吸阀⼯作原理（图）1、当罐内介质的压⼒在呼吸阀的控制操作压⼒范围之内时，呼吸阀不⼯作，保持油罐的密闭性；2、当储罐内压⼒过⾼时（作业⼈员往储罐输送汽油时，罐内开始增压）达到设定的压⼒时，呼吸阀开始⼯作，呼吸阀正压阀盘被打开，将储罐内产⽣的⽓压开始往外排出，当罐体内的压⼒低于设定压⼒时，呼吸阀密封板关闭，保持关闭状态，防⽌罐内介质挥发。

3、当储罐内产⽣负压时（作业⼈员往储罐外输送汽油时，罐内开始产⽣负压）达到设定的负压时，呼吸阀开始⼯作，呼吸阀负压阀盘被打开，空⽓将吸⼊储罐内，当罐体内的压⼒恢复正常设定压⼒时，呼吸阀密封板关闭，保持关闭状态，防⽌罐内介质挥发。

呼吸阀结构原理呼吸阀是指既保证贮罐空间在⼀定压⼒范围内与⼤⽓隔绝、⼜能在超过或低于此压⼒范围时与⼤⽓相通（呼吸）的⼀种阀门。

其作⽤是防⽌贮罐因超压或真空导致破坏，同时可减少贮液的蒸发损失。

主要由阀座、阀罩、保护罩及由真空和压⼒控制的两组启闭装置组成。

启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。

当罐内压⼒达到额定呼出正压时，压⼒阀瓣开启，罐内蒸⽓排出；当罐内真空度达到额定吸⼊负压时，真空阀瓣开启，空⽓进⼊。

1、呼吸阀主要由阀体，正压阀盘，负压阀盘组成。

2、紧定式呼吸阀通常⽤于低压直通管道，密封性能完全取决于塞⼦和塞体之间的吻合度好坏，其密封⾯的压紧是依靠拧紧下部的螺母来实现的。

⼀般⽤于PN≤0.6Mpa。

3、填料式呼吸阀是通过压紧填料来实现塞⼦和塞体密封的。

由于有填料，因此密封性能较好。

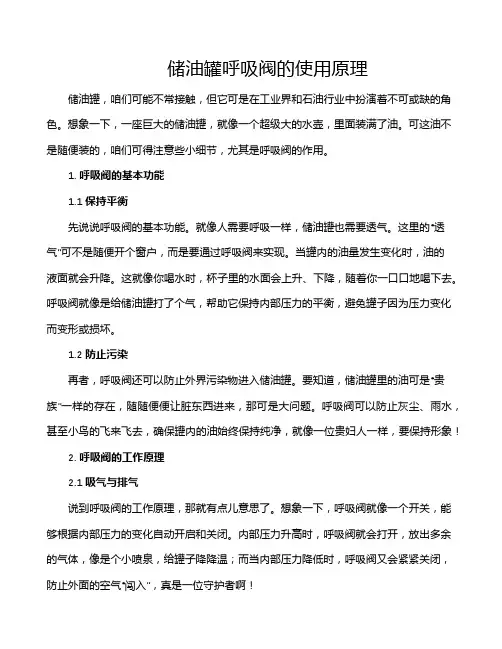

储油罐呼吸阀的使用原理储油罐，咱们可能不常接触，但它可是在工业界和石油行业中扮演着不可或缺的角色。

想象一下，一座巨大的储油罐，就像一个超级大的水壶，里面装满了油。

可这油不是随便装的，咱们可得注意些小细节，尤其是呼吸阀的作用。

1. 呼吸阀的基本功能1.1 保持平衡先说说呼吸阀的基本功能。

就像人需要呼吸一样，储油罐也需要透气。

这里的“透气”可不是随便开个窗户，而是要通过呼吸阀来实现。

当罐内的油量发生变化时，油的液面就会升降。

这就像你喝水时，杯子里的水面会上升、下降，随着你一口口地喝下去。

呼吸阀就像是给储油罐打了个气，帮助它保持内部压力的平衡，避免罐子因为压力变化而变形或损坏。

1.2 防止污染再者，呼吸阀还可以防止外界污染物进入储油罐。

要知道，储油罐里的油可是“贵族”一样的存在，随随便便让脏东西进来，那可是大问题。

呼吸阀可以防止灰尘、雨水，甚至小鸟的飞来飞去，确保罐内的油始终保持纯净，就像一位贵妇人一样，要保持形象！2. 呼吸阀的工作原理2.1 吸气与排气说到呼吸阀的工作原理，那就有点儿意思了。

想象一下，呼吸阀就像一个开关，能够根据内部压力的变化自动开启和关闭。

内部压力升高时，呼吸阀就会打开，放出多余的气体，像是个小喷泉，给罐子降降温；而当内部压力降低时，呼吸阀又会紧紧关闭，防止外面的空气“闯入”，真是一位守护者啊！2.2 设计与材料呼吸阀的设计可得特别讲究。

通常它们是由金属或塑料制成，得能耐高温、抗腐蚀，毕竟罐子里装的是油，这油可不是好对付的。

再加上，呼吸阀还得有密封性能，确保任何时候都不会漏气，像是个铁桶般牢靠。

设计师们可是费尽心思，力求让呼吸阀既好看又好用！3. 维护与注意事项3.1 定期检查不过，再好的东西也得好好维护。

呼吸阀就算再优秀，定期检查也是必须的。

这就像你要定期给自己的车做保养，不然车子可就得罢工了。

呼吸阀的检查主要是看它的密封性和灵活性，确保它在关键时刻能正常工作，避免出现意外情况。

学习掌握加油车呼吸阀、阻火器、PCV、胶管检查方法及维护保养1.油罐车油罐呼吸阀、阻火器检查（1）.使用一字螺丝刀卸下外罩熔断螺丝检查螺丝是否完好如有损伤应更换；（2）.用扳手松开外罩紧固螺丝，压好外罩防止外罩被弹簧弹开；（3）.卸下外罩取出阀芯，检查弹簧是否完好，检查阀芯密封垫是否完好，紧固销是否完好、检查防尘网完好；（4）.将需要清洁的呼吸阀、阻火器放入容器内，倒入溶剂用毛刷洗，清洗完后用压缩空气吹干或自然风干；（5）.安装应安拆下时相反的顺序进行安装。

2.加油胶管检查（1）.将加油胶管安全展开伸直关阀加油接头阀门；（2）.对于管线加油车胶管则使油车地井接头与地井阀连接，罐式加油车要将油车空气参数比压力调至0.6MPa;(3) .关闭车上影响测试的泄压阀及文氏管等有关阀门打开保持呆德曼起泵增压至0.6MPa；（4）.停泵并关闭胶管前加油阀门使胶管保持压力；（5）.在压力状态下检查胶管与接头连接是否牢靠然后用“滚动循环”的方法检查整个胶管是否有外部损坏，软化部分隆起点、软点被割划、磨损、起泡渗漏和不良迹象。

要求：（1）.需要注意的是离接头45厘米处的胶管，因为这些部位最容易磨损，该段的检查方法是挤压周边如感到有变软的部位起皮等特别注意检查是否滑动或不成一直线的安装；（2）.检查胶管与加油车后盘轮毂处连接是否牢靠；（3）.按用样的程序对每根胶管进行检查；（4）.所有胶管测试应及时将测试而关闭的泄压阀及文氏管等阀门复位。

PCV的检查：（1）.在正常工作状态下活塞一般处于中间位置，由于喉管处于压力的变化活塞有微小移动使油室的压力保持平衡。

加油车上装气路原理及主要部件维护一、气控系统的工作原理加油车的气动系统由取力器从汽车发动机引出动力，利用皮带传动空气压缩机与气压调节阀、安全阀、单向阀以及储气瓶形成气体，带动启动系统，启动系统通过气压阀调节阀调至0.7MPa，压缩空气经油水分离器，通过换向阀作用到各个气压做功筒上，将压力能转换成机械能，实现联锁制动，平台升降，发动机增速及对PCV的操作等作业任务。

单点课教程One Point Lesson
题目Theme：
防爆阻火呼吸阀的结构及工作原理、维护保养部门Department：
制作人Prepared by：
类别Sort：
基础知识改善事例故障处理六源寻找编号Code：
审批人Checked by：
日期Date：
2011.12.10
课程内容：
一、呼吸阀的简介
根据国家标准《石油化工企业设计防火规范》（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。

可见呼吸阀、阻火器是储罐不可缺少的安全措施。

呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏。

二、结构及工作原理
呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制，罐内外气体通道的启闭，维持油罐压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。

防爆阻火呼吸阀由（1）阀盖、（2）负压阀盘、（3）阻火板、（4）防雨帽、（5）正压阀盘、（6）阀体等6个部件构成。

正压阀盘负压阀盘阻火板
防爆阻火呼吸阀工作原理是用正压阀盘、负压阀盘上的阀杆限位阀板，由正负压力决定呼气或吸气。

呼吸阀应该具有泄放正压和负压两方面功能，具体如下：当容器承受正压时，呼吸阀正压阀盘向上运动，打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀负压阀盘向上运动，打开吸入气体泄放负压。

由此保证压力在一定范围内，保证容器安全。

防爆阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。

储罐呼吸阀的一般知识说明
储罐呼吸阀，一般情况下用来安装于油罐的顶部，用来保护油罐的密闭性，对油罐有着保护的作用，因此成为很多储罐中最为重要的一个部分，今天笔者就来解读一下储罐呼吸阀的一些工作原理及作用，让我们清楚的认识它。

储罐呼吸阀可以通过油罐本来所承受的压力程度来减少油蒸汽的排放，一般情况下罐内的气体压力如果在呼吸阀的压力控制范围之内，那么储罐呼吸阀只需要保持储罐的密封性即可；
除此之外，我们都知道储罐呼吸阀通常利用阀盘来控制油罐的呼吸正压及吸气负压；如果罐内的气体压力升高的值达到控制正压，那么压力阀就会被顶开，从而使得气体从罐内溢出；相反，罐内的气体压力空间在不断下降时，罐内的大气就会将顶开压力阀进入罐内，从而保障罐内压力不再下降。

除了以上的介绍外，我们在使用储罐呼吸阀的时候还需要注意以下几点：呼吸阀的做盘如果太轻或者被损坏，那么就会出现罐内的油品进入空气中，由此会发生爆裂或者变形的危险；当然，我们在使用储罐呼吸阀的同时，还需要注意，如果该设备出现锈蚀或堵塞的状况时（尤其是冬季），其油蒸汽内会因为含水而结冻，从而影响了储罐呼吸阀的正常工作，因此，这二点都需要我们谨慎处理！。
