非能动核电厂构筑物、系统与部件的质保分级(讲座)

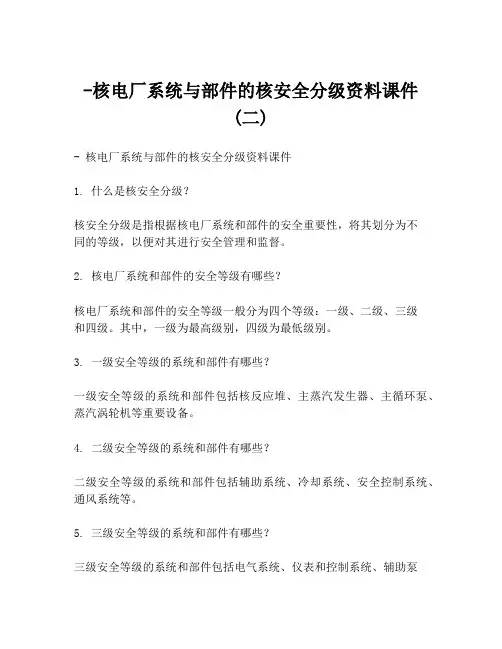

-核电厂系统与部件的核安全分级资料课件(二)- 核电厂系统与部件的核安全分级资料课件1. 什么是核安全分级？核安全分级是指根据核电厂系统和部件的安全重要性，将其划分为不同的等级，以便对其进行安全管理和监督。

2. 核电厂系统和部件的安全等级有哪些？核电厂系统和部件的安全等级一般分为四个等级：一级、二级、三级和四级。

其中，一级为最高级别，四级为最低级别。

3. 一级安全等级的系统和部件有哪些？一级安全等级的系统和部件包括核反应堆、主蒸汽发生器、主循环泵、蒸汽涡轮机等重要设备。

4. 二级安全等级的系统和部件有哪些？二级安全等级的系统和部件包括辅助系统、冷却系统、安全控制系统、通风系统等。

5. 三级安全等级的系统和部件有哪些？三级安全等级的系统和部件包括电气系统、仪表和控制系统、辅助泵等。

6. 四级安全等级的系统和部件有哪些？四级安全等级的系统和部件包括建筑物、设备支架、管道、阀门等。

7. 核安全分级的目的是什么？核安全分级的目的是为了保障核电厂系统和部件的安全性，防止事故的发生，保护人民的生命财产安全。

8. 核安全分级的意义是什么？核安全分级的意义在于为核电厂的安全管理提供了依据，使得核电厂能够更好地进行安全管理和监督，提高核电厂的安全性能。

9. 核安全分级的实施要求是什么？核安全分级的实施要求包括分级标准、分级方法、分级结果的确认和监督等方面的要求，以确保核安全分级的准确性和有效性。

10. 核安全分级的实施对核电厂的安全管理有何帮助？核安全分级的实施有助于核电厂进行全面的安全管理，提高核电厂的安全性能，防止事故的发生，保护人民的生命财产安全。

核电建设质量保证分级1 前言核安全法规HAF003规定，在核电建设中必须对核安全相关的系统、设备进行质量保证分级，达到合理分配有限资源，确保核电站关键设备的质量。

通过质量保证分级，可以对核安全重要的设备、服务实施更严格的质量管理，对于核安全相对不重要的设备/服务则可以实施较为宽松的质量管理，并相应减少资源投入，从而在确保核安全的同时，将核电站的建设投资控制在合理的范围，在实现核安全目标的同时事项经济高效。

2 分级原则核电站分级原则是：分级方法必须体现出不同设备对核电厂实现安全、稳定、高效运行目的的相对重要性。

具体分级时，应考虑的因素有：——对可用率的影响程度；——设计和制造的复杂性；——设计和制造的技术成熟度；——对周围人身和设备安全的影响程度。

3 分级方法的细则应制定类似IAEA技术报告NO328（HAF.J0045）中推荐的量化评分方法。

例如：对可用率的影响程度、应列明什么情况下影响大、什么情况下影响小，分值多少，另外，各个考虑的权重是多少等。

具体步骤为：（1）确定分级时应考虑的因素。

各因素所占的权重如表1所示；（2）确定每个考虑因素中各种情况下的分值（见表2）；（3）按上述方法计算出各设备的最后得分，按表3划分质量保证等级。

上述分级必须针对设备的不同阶段分别进行，因为同一设备在不同阶段（如设计、制造、安装、调试等）的复杂行和成熟度都可以不同，最终的质量保证分级也可以不同。

另外，质量保证分级应落实到设备的哪一级部件，但对大型设备可以列出其主要部件的质量保证分级，而对小型设备则只需对设备进行分级而没有必要对其部件再细分。

4 制定各质量保证级别对应的质量管理规范4.1质量管理规范的内容至少应包括两方面的内容：（1）承包商内部质量管理要求，如质量管理体系应符合的标准（如必须实施ISO9000、或HAF003标准），应编制的项目管理程序，质量控制文件（如质量计划）；（2）对承包商进行质保监查的权利，在承包商作业过程中设置控制点并实施验证的权力，承包商向业主提交文件和记录，业主发布停工令的权利等。

核电站泵类设备零部件质保分级管理核电站由多个复杂的系统构成，是最复杂的民用工程之一，是庞大的系统工程。

系统内设备的稳定运行、协同作用实现了系统的功能，从而实现核电站的安全性、可靠性及经济性。

不同设备对于系统的作用不同，实现的功能不同，对核安全和可用率的贡献不同。

设备内所含零部件对于设备的可靠、高效运行的作用亦有轻重之分，对于无需重点关注的零部件投入过多人力、物力进行质量控制，势必对计划进度和成本造成不利影响，并且使需要重点关注的零部件因资源、精力有限，而未能得到足够的重视，对保障设备质量及功能造成不利影响。

根据零部件的不同功能，划分相应的质保分级，实施不同的质量控制，是确保以合理的成本实现预定的质量水平，满足预定工期、进度要求的关键，是实现核电设备安全、可靠运行的前提和基础。

本文对核电站泵类设备的零部件质保分级管理进行研究，重点阐述泵类设备零部件的质保分级原则、分级方法、及相应管理活动的实施方法。

希望对设备零部件的分级管理起到借鉴作用，使核电质保体系更为完善。

一、质保分级的概念和类别设备的质保等级可根据设备本身对核电站的安全或可用率的影响进行划分，一旦设备是核安全相关物项还是可用率相关物项确定后，零部件的质保等级就没必要按照核安全和可用率进行划分了，仅需根据零部件对设备在安全和运行上的重要性；设计、制造、安装、调试及运行过程中所用工艺的复杂性及可更换性；技术的成熟性；供应商自身情况（如制造经验、制造成熟性、制造质量史、标准化程度及自身管理制度等）等进行划分。

一般零部件的质保等级可分为质保一级、质保二级、质保三级及无质保等级四类，表示方法可因各核电站、制造厂的质保体系而异。

二、零部件质保分级的方法质保一级：零部件需用于关键之处，失效会导致对运行人员或公众健康和安全有过量风险。

需要许多复杂的设计和工艺过程，大量高精度和非标准的运行部件。

缺乏设计、制造或建造类似物项或服务的经验。

质保二级：应用的重要性、失效的严重性，工艺过程的复杂性，技术的成熟性属于中等程度。

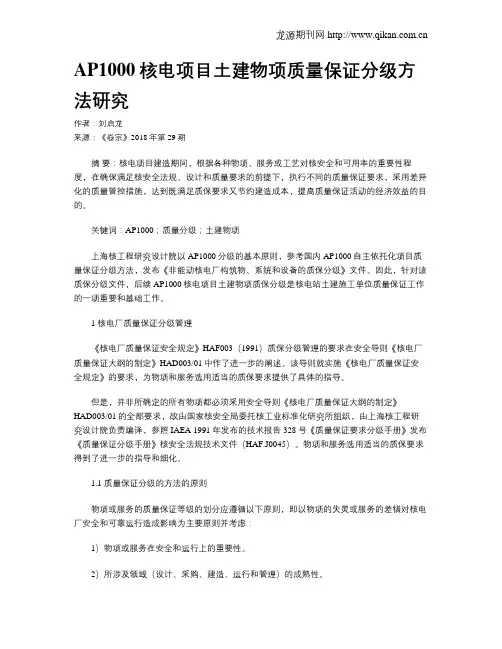

AP1000核电项目土建物项质量保证分级方法研究作者：刘启龙来源：《卷宗》2018年第29期摘要：核电项目建造期间，根据各种物项、服务或工艺对核安全和可用率的重要性程度，在确保满足核安全法规、设计和质量要求的前提下，执行不同的质量保证要求，采用差异化的质量管控措施，达到既满足质保要求又节约建造成本，提高质量保证活动的经济效益的目的。

关键词：AP1000；质量分级；土建物项上海核工程研究设计院以AP1000分级的基本原则，参考国内AP1000自主依托化项目质量保证分级方法，发布《非能动核电厂构筑物、系统和设备的质保分级》文件。

因此，针对该质保分级文件，后续AP1000核电项目土建物项质保分级是核电站土建施工单位质量保证工作的一项重要和基础工作。

1 核电厂质量保证分级管理《核电厂质量保证安全规定》HAF003（1991）质保分级管理的要求在安全导则《核电厂质量保证大纲的制定》HAD003/01中作了进一步的阐述。

该导则就实施《核电厂质量保证安全规定》的要求，为物项和服务选用适当的质保要求提供了具体的指导。

但是，并非所确定的所有物项都必须采用安全导则《核电厂质量保证大纲的制定》HAD003/01的全部要求，故由国家核安全局委托核工业标准化研究所组织，由上海核工程研究设计院负责编译，参照IAEA 1991年发布的技术报告328号《质量保证要求分级手册》发布《质量保证分级手册》核安全法规技术文件（HAF.J0045）。

物项和服务选用适当的质保要求得到了进一步的指导和细化。

1.1 质量保证分级的方法的原则物项或服务的质量保证等级的划分应遵循以下原则，即以物项的失灵或服务的差错对核电厂安全和可靠运行造成影响为主要原则并考虑：1）物项或服务在安全和运行上的重要性。

2）所涉及领域（设计、采购、建造、运行和管理）的成熟性。

3）所涉及领域的复杂性。

2 AP1000核电项目质量保证分级管理2.1 AP1000核电项目质量保证分级介绍非能动核电厂构筑物、系统和设备（简称“SSC”），根据其安全重要性、对发电可靠性（电厂可用率）的影响程度和抗震类别进行质保分级。

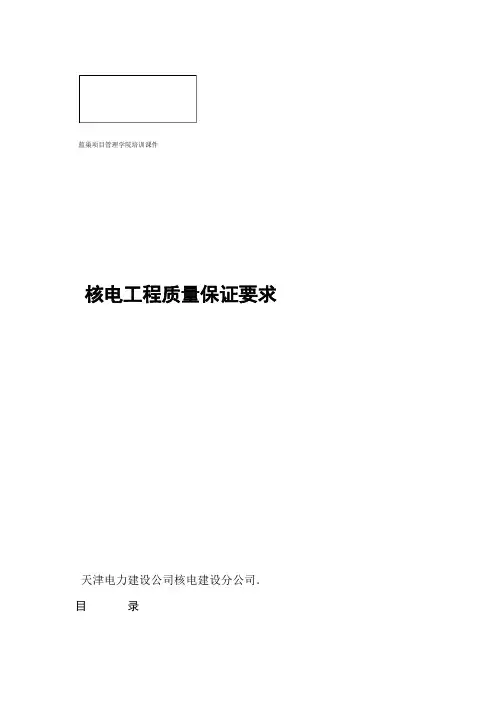

蓝巢项目管理学院培训课件核电工程质量保证要求天津电力建设公司核电建设分公司．目录第一章核电厂质量保证基本原理 ........................................ 错误!未定义书签。

一、核电厂质量保证的形成和发展 ................................... 错误!未定义书签。

二、我国核电法规和标准体系 ....................................... 错误!未定义书签。

1、核安全法规和标准体系 ...................................... 错误!未定义书签。

2、核安全法规和导则介绍 ...................................... 错误!未定义书签。

3、IAEA质量保证法规和导则介绍 ............................... 错误!未定义书签。

三、核电质量保证体系要求 ......................................... 错误!未定义书签。

1、质量保证体系的定义 ........................................ 错误!未定义书签。

2、建立质量保证体系的必要性 .................................. 错误!未定义书签。

3、质量保证体系的有关要求 .................................... 错误!未定义书签。

4、质量保证体系的主要内容 .................................... 错误!未定义书签。

第二章核电质量保证体系的建立 ........................................ 错误!未定义书签。

一、HAF003《核电厂质量保证安全规定》简介 ......................... 错误!未定义书签。

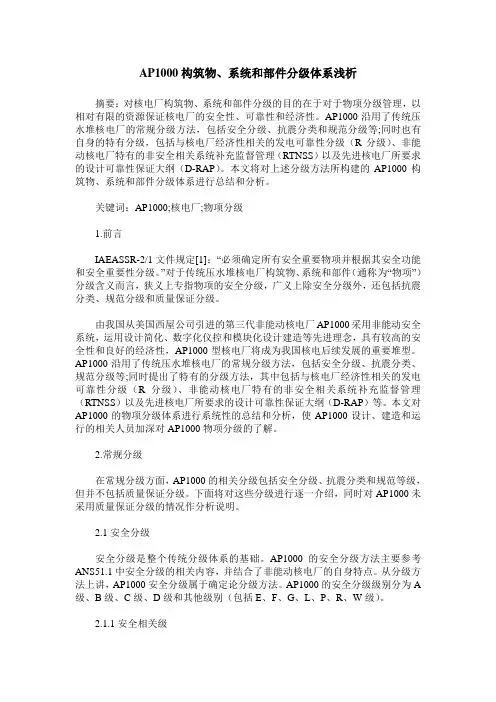

AP1000构筑物、系统和部件分级体系浅析摘要：对核电厂构筑物、系统和部件分级的目的在于对于物项分级管理，以相对有限的资源保证核电厂的安全性、可靠性和经济性。

AP1000沿用了传统压水堆核电厂的常规分级方法，包括安全分级、抗震分类和规范分级等;同时也有自身的特有分级，包括与核电厂经济性相关的发电可靠性分级（R分级）、非能动核电厂特有的非安全相关系统补充监督管理（RTNSS）以及先进核电厂所要求的设计可靠性保证大纲（D-RAP）。

本文将对上述分级方法所构建的AP1000构筑物、系统和部件分级体系进行总结和分析。

关键词：AP1000;核电厂;物项分级1.前言IAEASSR-2/1文件规定[1]：“必须确定所有安全重要物项并根据其安全功能和安全重要性分级。

”对于传统压水堆核电厂构筑物、系统和部件（通称为“物项”）分级含义而言，狭义上专指物项的安全分级，广义上除安全分级外，还包括抗震分类、规范分级和质量保证分级。

由我国从美国西屋公司引进的第三代非能动核电厂AP1000采用非能动安全系统，运用设计简化、数字化仪控和模块化设计建造等先进理念，具有较高的安全性和良好的经济性，AP1000型核电厂将成为我国核电后续发展的重要堆型。

AP1000沿用了传统压水堆核电厂的常规分级方法，包括安全分级、抗震分类、规范分级等;同时提出了特有的分级方法，其中包括与核电厂经济性相关的发电可靠性分级（R分级）、非能动核电厂特有的非安全相关系统补充监督管理（RTNSS）以及先进核电厂所要求的设计可靠性保证大纲（D-RAP）等。

本文对AP1000的物项分级体系进行系统性的总结和分析，使AP1000设计、建造和运行的相关人员加深对AP1000物项分级的了解。

2.常规分级在常规分级方面，AP1000的相关分级包括安全分级、抗震分类和规范等级，但并不包括质量保证分级。

下面将对这些分级进行逐一介绍，同时对AP1000未采用质量保证分级的情况作分析说明。

核电项目质保分级和质保要求分等现状与建议核电项目的质保分级和质保要求是确保核电项目安全运行和质量可控的重要环节。

本文将从核电项目质保分级和质保要求的现状出发，分析存在的问题，并提出相应的建议。

一、核电项目质保分级现状核电项目质保分级主要分为三个等级：一级质保、二级质保和三级质保。

1. 一级质保：一级质保是核电项目中最高级别的质保，主要由国家核安全监管部门负责，包括核电站的总体设计和安全评价等方面的质保工作。

2. 二级质保：二级质保主要由核电站建设单位和核电站的主要设备供应商负责，包括核电站的设备采购、施工等方面的质保工作。

3. 三级质保：三级质保主要由核电站建设单位和核电站的次要设备供应商负责，包括核电站的辅助设备采购、施工等方面的质保工作。

二、核电项目质保要求现状核电项目的质保要求主要包括以下几个方面：1. 设计阶段：核电项目在设计阶段，需要根据国家相关标准和规范进行设计，确保核电站的设计满足核安全要求。

2. 采购阶段：核电项目在采购阶段，需要选择符合质量要求的设备供应商，确保核电站的设备质量可控。

3. 施工阶段：核电项目在施工阶段，需要按照相关规范和标准进行施工，确保核电站的施工质量合格。

4. 运营阶段：核电项目在运营阶段，需要建立健全的质量管理体系，进行定期维护和检修，确保核电站的安全运行。

5. 监督检查：核电项目需要接受国家核安全监管部门的监督检查，确保核电站的质量和安全符合国家标准和要求。

三、存在的问题及建议1. 质保分级不够明确：目前的质保分级中，一级质保的权责划分不够明确，应明确国家核安全监管部门的具体职责和监管要求。

2. 质保要求不够细化：目前的质保要求中，对核电项目的各个环节的要求不够细化，应对设计、采购、施工和运营等方面的质保要求进行详细规定。

3. 监督检查不够严格：目前的监督检查存在一定的问题，监管部门对核电项目的监督检查力度不够，应加强对核电项目的监督检查，确保核电站的质量和安全符合要求。

浅议核电工程物项采购活动中的质保分级管理方法发表时间：2019-01-23T10:36:09.803Z 来源：《基层建设》2018年第36期作者：张周岳[导读] 摘要：随着核电建造市场化不断提高，在以核安全为前提下提升核电建造质量管理水平，有效降低管理成本，已成为核电工程企业迫切需要。

国核工程有限公司上海 201100摘要：随着核电建造市场化不断提高，在以核安全为前提下提升核电建造质量管理水平，有效降低管理成本，已成为核电工程企业迫切需要。

本文将结合核电建造工程质量管理工作的实践，建立一套采购活动和制造活动的质保分级管理方法，实现有限资源的合理分配，合理降低管理成本，提高核电建造企业的市场竞争力。

关键词：核电工程；质保分级；采购；1.前言近几年随着核能产业的发展，核电建造面临市场化程序不断提高、内部管理需求不断提升的压力。

有鉴于此，在以核安全为前提下提升核电建造质量管理水平，有效降低管理成本，已成为核电工程公司迫切需要。

物项采购和制造是工程企业在核电建造过程的主要活动之一。

物项采购和制造过程涉及供方的评价选择、制造过程质量控制、监督检查等多个环节。

本文将以物项的核安全级别为依据，建立一套采购活动和制造活动的质保分级管理方法，实现有限资源的合理分配，合理降低管理成本，提高核电建造企业的市场竞争力。

2.物项质保分级物项质保分级是基于安全重要性、发电可靠性和抗震类别的综合分析，对物项本身进行了质量保证级别的划分。

首先考虑对核电厂总的安全运行的功能重要性，即安全级别，其次考虑电厂发电可靠性，在此基础上，兼顾考虑抗震类别的影响。

根据上述原则，物项质保分级分为3个大类、7个级别，分别是QSA类（QSA1\QSA2\QSA3），QRA类（QRA1\QRA2\QRA3）和QNA类，详细质保分级见表1。

表1：物项质保分级物项在采购、制造和施工领域对应的领域质量保证分级，是在物项质量保证分级的基础上，考虑所处领域的成熟性、活动复杂性及其他适用因素，确定领域质量保证分级。

核电厂设计建造阶段质量保证分级及管理要求在说到核电厂设计建造阶段的质量保证分级和管理要求，首先你得清楚，核电厂可不是个儿戏，搞不好，后果真是相当严重的。

所以从头到尾的每一环节，质量都得是个大问题。

一般来说，核电厂的质量保证工作，分成几个不同的等级，每一级都有不一样的管理要求，稍微马虎了点，可能就得重新来一遍，甚至影响到后期运行。

所以，大家都得小心翼翼，步步为营。

得知道，质量保证不是一个简单的检查工作，它就像是为核电厂披上了一层“保护衣”，保证整个设计、建造、安装，直到运行的每一个环节都不会出问题。

就拿设计阶段来说吧，这时候是最关键的。

设计的图纸、数据，甚至是计算公式，都是成千上万条链条的开始，只有确保每一条链条都牢固，整个工程才不会在后期“出岔子”。

这时候，质量保证的分级工作就显得尤为重要。

简单来说，质量保证的工作就像是一个层层把关的系统，最上层负责宏观上的协调和监督，中间则是具体到每个施工工段和设计环节的具体操作要求，最后底层则是实际的检查和验证，环环相扣，少了任何一步，整个系统都会产生问题。

接下来的建造阶段，也是质量保证工作最为繁重的时候。

建造是将设计理念和计划落实到实处，得确保每个细节都能精准执行。

每一块钢筋、每一寸焊接，都得通过严格的检查和验证，甚至连那微不足道的螺丝钉都不能马虎。

你想，核电厂里面的一点点小疏忽，可能就会变成大问题。

所以，这时候的质量保证分级就显得更加细致，要求更高。

从材料的进场、设备的安装，到最后的整体检验，每一步都必须符合标准，才能说是合格的。

核电厂的质量管理不仅仅是做做表面功夫的事儿，更是全方位的“监督”。

你想啊，光是那些施工单位、设计公司都不在一个地方，整个项目的人和部门还特别多，搞不好信息就会流失或者传递不及时。

为了避免这种情况发生，质量保证管理的要求就变得很严格，必须做到定期回顾和检查。

定期的质量检查就像是把“探照灯”扫到每个角落，哪怕是最不起眼的地方，也不能放过。

核电工程施工活动质量保证分级管理摘要：核电工程施工活动质量保证分级管理的目的在于对施工质量活动有针对性的进行质量控制。

本文介绍了核电工程施工活动质量保证分级管理原则，并结合实践分析了施工活动质量保证分级的问题，提成了解决问题的建议。

关键词：核电工程；施工活动；质量保证；分级管理引言核电工程施工活动质量保证分级是依据设计院给出的物项（构筑物、系统和部件）质量保证分级基层上，对核电工程施工活动进行质量保证分级，并据此实施质量管理的一种方法。

物项（构筑物、系统和部件）的质量保证各类分级概述物项（构筑物、系统和部件）质量保证分级主要考虑安全重要性、发电可靠性和抗震类别。

物项（构筑物、系统和部件）质量保证分级的确定，首先考虑其对核电厂总的安全运行的功能重要性，即物项的安全重要性，其次考虑电厂发电可靠性，在此基础上，兼顾抗震类别的影响。

根据上述原则，物项的质量保证分级一般分为以下3大类，7个级别。

QSA类：分QSA1、QSA2、QSA3三级，包括安全相关物项和非安全相关但属于抗震I类的物项。

A级（安全1级）物项一般可定为QSA1级，B级（安全2级）物项一般可定为QSA2，C级（安全3级）物项一般可定为QSA3级。

非安全相关但属于抗震I类的物项一般定为QSA3级。

QRA类：分QRA1、QRA2、QRA3三级，包括可靠性相关等比较重要的物项。

QNA类（QNA级）：不属于QSA、QRA类的其他物项。

对于容纳有QSA1、QSA2、QSA3级设备的构筑物，其质保等级为QSA3级。

对于容纳有QRA1、QRA2级设备的构筑物，其质保级别按其容纳设备的最高质保级别降一级处理，但对容纳QRA3级设备的构筑物，则其质保级别为QRA3级。

物项安全/非安全相关分级、发电可靠性分级（R）、抗震类别、设计可靠性（D-RAP）、物项质量保证分级之间的关系如下表所示。

施工活动质量保证分级原则核电项目建设的质量保证分级的实施应着重考虑各领域内围绕物项展开的重要活动，具体体现在各领域内对围绕物项所开展具体施工活动进行的分级管理和控制上，简称施工活动质量保证分级。
