整流变压器工作原理图整流变压器

整流变压器简介整流变压器（Rectifier Transformer）是一种用于变压变流电力系统中的特殊类型变压器。

它主要应用于交流输电系统中，将交流电转换为直流电。

工作原理整流变压器的工作原理与普通变压器类似，都是基于电磁感应原理。

它由两部分组成：变压器和整流装置。

变压器部分用于将输入电压从高压转换为适当的低压，以便满足整流装置的要求。

整流装置由一组整流阀组成，其中每个整流阀采用二极管或可控整流装置（thyristor）构成。

整流装置负责将交流电转换为直流电。

整流变压器的输入侧连接到电力系统的交流电源，输出侧连接到直流负载。

通过整流过程，变压器把输入电压转换为适合直流负载的电压。

整流变压器可以根据需要提供不同的电压和功率输出。

特点1. 高效能整流变压器具有较高的能量转换效率。

它能够将交流电转换为直流电，并在转换过程中减少能量损耗。

这使得整流变压器在高效的电力传输和分配中发挥关键作用。

2. 可调性整流变压器可以调整输出电压和功率，以适应不同的应用需求。

通过控制整流装置的工作方式，可以实现电压和功率的调节和控制。

3. 保护功能整流变压器具有完善的保护功能，能够保护整流装置和负载不受电力系统中的异常条件影响。

它可以监测电压和电流，检测过电压、过电流等故障，并及时采取措施实现保护和安全断电。

应用领域整流变压器主要用于以下领域：1. 电力系统在电力系统中，整流变压器用于将变压器的交流电转换为直流电，以供直流负载使用。

它广泛应用于交流输电系统中的变电站、工业领域、核电站等场所。

2. 电子设备在电子设备中，整流变压器用于供电和电源管理。

它可以通过变换电压和调整功率，为电子设备提供稳定、高效、可靠的直流电源。

3. 交通运输在轨道交通领域，整流变压器用于电力牵引系统中，将交流电转换为直流电，以供电力机车和列车使用。

它具有高效能、可靠性好的特点，能够满足电力牵引系统对电能传输和供电质量的要求。

结论整流变压器是一种特殊类型的变压器，用于将交流电转换为直流电。

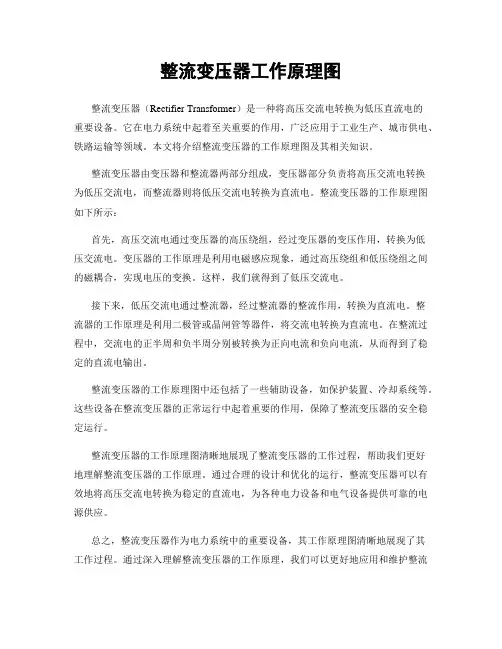

整流变压器工作原理图整流变压器（Rectifier Transformer）是一种将高压交流电转换为低压直流电的重要设备。

它在电力系统中起着至关重要的作用，广泛应用于工业生产、城市供电、铁路运输等领域。

本文将介绍整流变压器的工作原理图及其相关知识。

整流变压器由变压器和整流器两部分组成，变压器部分负责将高压交流电转换为低压交流电，而整流器则将低压交流电转换为直流电。

整流变压器的工作原理图如下所示：首先，高压交流电通过变压器的高压绕组，经过变压器的变压作用，转换为低压交流电。

变压器的工作原理是利用电磁感应现象，通过高压绕组和低压绕组之间的磁耦合，实现电压的变换。

这样，我们就得到了低压交流电。

接下来，低压交流电通过整流器，经过整流器的整流作用，转换为直流电。

整流器的工作原理是利用二极管或晶闸管等器件，将交流电转换为直流电。

在整流过程中，交流电的正半周和负半周分别被转换为正向电流和负向电流，从而得到了稳定的直流电输出。

整流变压器的工作原理图中还包括了一些辅助设备，如保护装置、冷却系统等。

这些设备在整流变压器的正常运行中起着重要的作用，保障了整流变压器的安全稳定运行。

整流变压器的工作原理图清晰地展现了整流变压器的工作过程，帮助我们更好地理解整流变压器的工作原理。

通过合理的设计和优化的运行，整流变压器可以有效地将高压交流电转换为稳定的直流电，为各种电力设备和电气设备提供可靠的电源供应。

总之，整流变压器作为电力系统中的重要设备，其工作原理图清晰地展现了其工作过程。

通过深入理解整流变压器的工作原理，我们可以更好地应用和维护整流变压器，保障电力系统的安全稳定运行。

希望本文能够帮助读者更好地了解整流变压器，并在实际工程中发挥其重要作用。

整流变压器工作原理图整流变压器整流变压器工作原理图整流变压器整流变压器安装使用说明书1．产品名称和型号1．1 产品名称：整流变压器1．2 产品型号：整流变压器的产品型号由“系列代号”、“规格代号”、“特殊使用环境代号”（如有）组成，其间以短横线隔开。

1．2．1 “系列代号”按表1所列代表符号组成。

1．2．2 整流变压器“规格代号”组成如下：整流变压器型式容量（KV A ）/网侧电压等级（KV ）1．2．3 “特殊使用环境代号”由表2所列符号组成。

1．2．4 产品型号列举：电解用油浸整流变压器，湿热带型，网侧三相，内附平衡电抗器，铜线圈，网侧电压35KV ，有载调压，型式容量为1000 K V A ，型号为：ZHZK-1000/35-TH。

2．用途和使用范围：2．1 用途：整流变压器是将交流电网的电压交换成整流装置所需要的电压，并通过相数和相位角的变换，改善交流侧及直流侧的运行特殊性的一种专用变压器。

2．2 使用范围：2．2．1 该产品使用于铝镁电解、食盐电解、水电解以及其他金属电解等负载场合。

2．2．2 整流变压器的使用条件多为户内式，也可腹胀户外式。

（详见铭牌）变压器室的建筑就能满足产品的轨距，外形尺寸及吊高，并备有起吊变压器总重及器身的装置，其正常使用条件应符合下列规定：A 、海拔高度；整流变压器安装的海拔高度不能超过1000米。

B 、冷却介质温度：空气冷却时：周围气温自然变化的最大值不超过+40℃，最低气温不低于—30℃，日平均最高气温不超过+30℃，年平均气温不超过+20℃。

注：干式变压器允许最低气温为—40℃。

水冷却时：冷却水温自然变化的最在值不超过+30℃；日平均最高水温不超过+25℃。

C 、空气最大相对湿度当空气温度为+25℃，空气最大相对湿度不超过90%。

D 、安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积、灰尘、尘垢及其爆炸性气体和浸蚀性介质。

E 、安装场所应无严重的振动和颠簸，垂直倾斜度应小于5%。

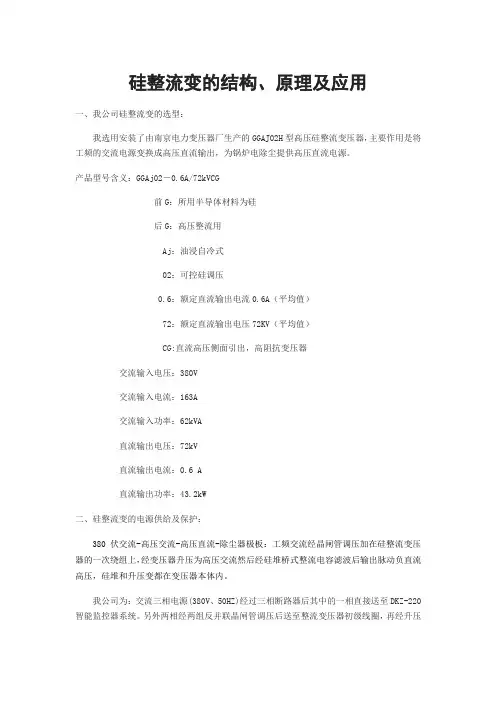

整流变的结构、原理及应用一、我公司硅整流变的选型：我选用安装了由南京电力变压器厂生产的GGAJ02H型高压硅整流变压器，主要作用是将工频的交流电源变换成高压直流输出，为锅炉电除尘提供高压直流电源。

产品型号含义：GGAj02－0.6A/72kVCG前G：所用半导体材料为硅后G：高压整流用 Aj：油浸自冷式 02：可控硅调压0.6：额定直流输出电流0.6A（平均值） 72：额定直流输出电压72KV（平均值） CG:直流高压侧面引出，高阻抗变压器交流输入电压：380V 交流输入电流：163A 交流输入功率：62kVA 直流输出电压：72kV 直流输出电流：0.6 A 直流输出功率：43.2kW 二、硅整流变的电源供给及保护：380伏交流-高压交流-高压直流-除尘器极板：工频交流经晶闸管调压加在硅整流变压器的一次绕组上，经变压器升压为高压交流然后经硅堆桥式整流电容滤波后输出脉动负直流高压，硅堆和升压变都在变压器本体内。

我公司为：交流三相电源(380V、50HZ)经过三相断路器后其中的一相直接送至DKZ-220智能监控器系统。

另外两相经两组反并联晶闸管调压后送至整流变压器初级线圈，再经升压及高压硅整流后输出直流负高压，高压正级接地。

其中直流输出的负极接到电晕线上，正极接到收尘极板上。

可控硅整流的原理：当晶闸管的阳极和阴极之间承受正向电压并且门极加触发信号晶闸管导通，并且去掉门极的触发信号晶闸管依然维持导通。

当晶闸管的阳极和阴极之间承受反向电压并且门极不管加不加触发信号晶闸管关断。

供电回路中的保护设计：1.在整流变压器油箱盖上装有外接开关接线端子（X6:6；X6:7）供用户安装安全联锁开关，确保人身安全。

2.电源进线及整流变压器的进线端均由压敏电阻进行瞬态保护。

3.可控硅两端由阻容吸收回路进行保护。

4.可控硅的瞬态电流保护由快速熔断器承担。

RHZK5.主回路的热保护（过流保护）由自动开关和热继电器承担。

6.当整流变压器的油温达到报警整定值（80℃）时，温度继电器B1触头动作，使微机控制器发出报警信号；当油温超过跳闸整定值（85℃）时，温度继电器B3触头动作，均可现场整定，微机控制器发出跳闸报警信号，并切断主接触器，使设备停止运行。

整流变压器的工作原理
整流变压器是一种特殊的变压器，其主要作用是将交流电转换为直流电。

整流变压器的工作原理如下：
1. 输入端：交流电从输入端进入整流变压器，经过变压器的一侧绕组。

2. 变压器：整流变压器通常有两个绕组，一个是主绕组，另一个是辅助绕组。

主绕组起到变压作用，将输入电压变压为适合整流的电压。

辅助绕组通常是用来提供反馈信号或控制信号的。

3. 整流器：变压后的电压进入整流器，整流器的作用是将交流电转换为直流电。

整流器一般采用晶体管、二极管或其他开关元件来实现。

其中最常用的是二极管整流器。

当交流电的正半周时，二极管导通，电流通过，而当交流电的负半周时，二极管截断，电流无法通过，从而实现了将交流电转换为直流电。

4. 输出端：经过整流后的直流电从输出端输出，供给负载使用。

整流变压器的工作原理可以简单概括为：交流电经过变压器变压后，经过整流器转换为直流电，从而实现了将交流电转换为直流电的功能。

硅整流变的结构、原理及应用一、我公司硅整流变的选型：我选用安装了由南京电力变压器厂生产的GGAJ02H型高压硅整流变压器，主要作用是将工频的交流电源变换成高压直流输出，为锅炉电除尘提供高压直流电源。

产品型号含义：GGAj02－0.6A/72kVCG前G：所用半导体材料为硅后G：高压整流用Aj：油浸自冷式02：可控硅调压0.6：额定直流输出电流0.6A（平均值）72：额定直流输出电压72KV（平均值）CG:直流高压侧面引出，高阻抗变压器交流输入电压：380V交流输入电流：163A交流输入功率：62kVA直流输出电压：72kV直流输出电流：0.6 A直流输出功率：43.2kW二、硅整流变的电源供给及保护：380伏交流-高压交流-高压直流-除尘器极板：工频交流经晶闸管调压加在硅整流变压器的一次绕组上，经变压器升压为高压交流然后经硅堆桥式整流电容滤波后输出脉动负直流高压，硅堆和升压变都在变压器本体内。

我公司为：交流三相电源(380V、50HZ)经过三相断路器后其中的一相直接送至DKZ-220智能监控器系统。

另外两相经两组反并联晶闸管调压后送至整流变压器初级线圈，再经升压及高压硅整流后输出直流负高压，高压正级接地。

其中直流输出的负极接到电晕线上，正极接到收尘极板上。

可控硅整流的原理：当晶闸管的阳极和阴极之间承受正向电压并且门极加触发信号晶闸管导通，并且去掉门极的触发信号晶闸管依然维持导通。

当晶闸管的阳极和阴极之间承受反向电压并且门极不管加不加触发信号晶闸管关断。

供电回路中的保护设计：1.在整流变压器油箱盖上装有外接开关接线端子（X6:6；X6:7）供用户安装安全联锁开关，确保人身安全。

2.电源进线及整流变压器的进线端均由压敏电阻进行瞬态保护。

3.可控硅两端由阻容吸收回路进行保护。

4.可控硅的瞬态电流保护由快速熔断器承担。

RHZK5.主回路的热保护（过流保护）由自动开关和热继电器承担。

6.当整流变压器的油温达到报警整定值（80℃）时，温度继电器B1触头动作，使微机控制器发出报警信号；当油温超过跳闸整定值（85℃）时，温度继电器B3触头动作，均可现场整定，微机控制器发出跳闸报警信号，并切断主接触器，使设备停止运行。

整流变压器的工作原理
整流变压器的工作原理：
①整流变压器专为配合整流电路而设计用以将交流电转换为直流电源适用于各种工业场合；
②典型结构包括铁芯绕组冷却系统以及保护装置等部分共同协作完成变压任务；
③铁芯一般采用硅钢片叠压而成具有较高磁导率利于磁场集中减少损耗；
④绕组分成初级次级两部分前者连接电网后者与整流桥相连承担电压变换职责；
⑤根据应用需求可以选择单相三相星形三角形连接方式灵活调整输出特性；
⑥整流桥由多个二极管组成利用其单向导电特性将交流波形变为单向脉动电流；
⑦为抑制谐波改善电能质量现代整流变压器常配备滤波器平波电抗器等附件；
⑧冷却系统旨在维持设备温升在安全范围内常用方式有自然风冷强迫油循环等；
⑨在冶金化工等行业中整流变压器发挥着不可或缺的作用如电解铝生产中提供稳定直流供给；
⑩设计时需充分考虑负载性质电网波动等因素合理选型确保长期可靠运行；
⑪定期维护检查电气连接紧固件状况及时更换老化部件是保证设备性能的关键；
⑫随着技术进步未来可能出现效率更高体积更小的新型整流变压器满足市场需求。

论述整流、逆变、斩波、交交变换四种功率变换器的工作原理,包含电路结构,控制思想,工作波形,输入输出关系,谐波分析等方面内容。

整流、逆变、斩波、交交功率变换器是能将电力从交流转换为直流、直流转换为直流、直流转换为交流、交流转换为交流（交流控制器），变频率交流转换为交流（周波变换器）的四种类型的电力电子变换器。

变换器被广泛用于加热和灯光控制，交流和直流电源，电化学过程，直流和交流电极驱动，静态无功补偿，有源谐波滤波等等。

一、整流功率变换器的工作原理整流器的主要应用是把交流电源转为直流电源。

常见的有二极管整流变换器和晶闸管整流变换器。

二极管整流器不提供任何一种控制输出电流和电压数值的手段。

为了适用于工业过程，输出值必须在一定范围内可以控制。

通过应用机械的所谓有载抽头变换器可以完成这种控制。

作为典型情况，有载抽头变换器在整流变压器的原边控制输入的交流电压，因此也就能够在一定范围内控制输出的直流值。

通常有载抽头变换器与串联在整流器输出电路中的饱和电抗器结合使用。

通过在电抗器中引入直流电流，使线路中产生一个可变的阻抗。

因此，通过控制电抗器两端的电压降，输出值可以在比较窄的范围内控制。

其原理图1如下。

晶闸管(Thyristor)是晶体闸整流管的简称，又称作可控硅整流器(Silicon Controlled Rectifier——SCR)，以前被简称为可控硅。

由于其能承受的电压和电流容量仍然是目前电力电子器件中最高的，而且工作可靠，因此在大容量的应用场合仍然具有比较重要的地位。

可控硅是四层三端结构元件，共有三个PN结，其等效图解如图2所示当阳极A加上正向电压时，BG1和BG2管均处于放大状态。

此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。

因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。

此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。
