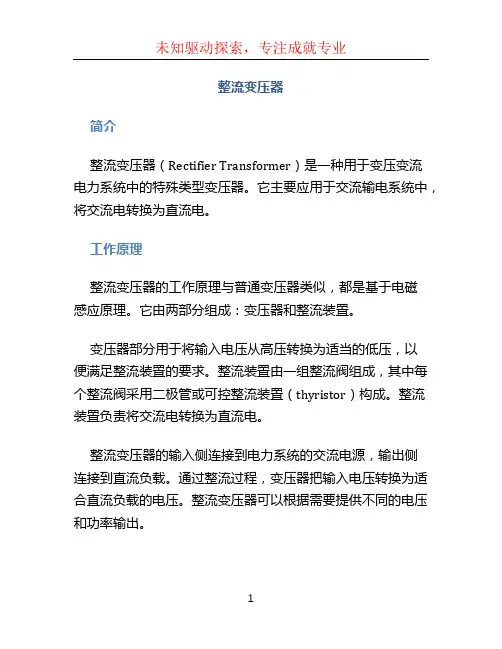

整流变压器简介整流变压器(Rectifier Transformer)是一种用于变压变流电力系统中的特殊类型变压器。
它主要应用于交流输电系统中,将交流电转换为直流电。
工作原理整流变压器的工作原理与普通变压器类似,都是基于电磁感应原理。
它由两部分组成:变压器和整流装置。
变压器部分用于将输入电压从高压转换为适当的低压,以便满足整流装置的要求。
整流装置由一组整流阀组成,其中每个整流阀采用二极管或可控整流装置(thyristor)构成。
整流装置负责将交流电转换为直流电。
整流变压器的输入侧连接到电力系统的交流电源,输出侧连接到直流负载。
通过整流过程,变压器把输入电压转换为适合直流负载的电压。
整流变压器可以根据需要提供不同的电压和功率输出。
特点1. 高效能整流变压器具有较高的能量转换效率。
它能够将交流电转换为直流电,并在转换过程中减少能量损耗。
这使得整流变压器在高效的电力传输和分配中发挥关键作用。
2. 可调性整流变压器可以调整输出电压和功率,以适应不同的应用需求。
通过控制整流装置的工作方式,可以实现电压和功率的调节和控制。
3. 保护功能整流变压器具有完善的保护功能,能够保护整流装置和负载不受电力系统中的异常条件影响。
它可以监测电压和电流,检测过电压、过电流等故障,并及时采取措施实现保护和安全断电。
应用领域整流变压器主要用于以下领域:1. 电力系统在电力系统中,整流变压器用于将变压器的交流电转换为直流电,以供直流负载使用。
它广泛应用于交流输电系统中的变电站、工业领域、核电站等场所。
2. 电子设备在电子设备中,整流变压器用于供电和电源管理。
它可以通过变换电压和调整功率,为电子设备提供稳定、高效、可靠的直流电源。
3. 交通运输在轨道交通领域,整流变压器用于电力牵引系统中,将交流电转换为直流电,以供电力机车和列车使用。
它具有高效能、可靠性好的特点,能够满足电力牵引系统对电能传输和供电质量的要求。
结论整流变压器是一种特殊类型的变压器,用于将交流电转换为直流电。

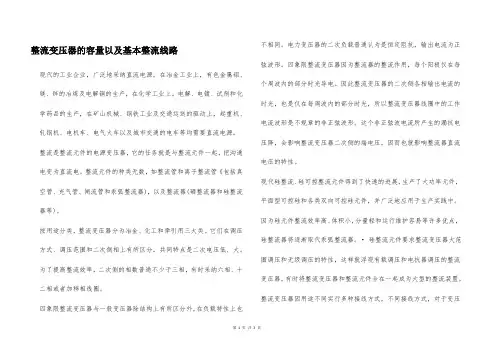

整流变压器的容量以及基本整流线路现代的工业企业,广泛地采纳直流电源。
在冶金工业上,有色金属铝、镁、锌的冶炼及电解铜的生产,在化学工业上,电解、电镀、试剂和化学药品的生产,在矿山机械、钢铁工业及交通运送的驱动上,起重机、轧钢机、电机车、电气火车以及城市交通的电车等均需要直流电源。
整流是整流元件的电源变压器,它的任务就是与整流元件一起,把沟通电变为直流电。
整流元件的种类无数,如整流管和离子整流管《包括真空管、充气管、闸流管和汞弧整流器),以及整流器(硒整流器和硅整流器等)。
按用途分类,整流变压器分为冶金、化工和牵引用三大类。
它们在调压方式、调压范围和二次侧相上有所区分,共同特点是二次电压低、大。
为了提高整流效率,二次侧的相数普通不少于三相,有时采纳六相、十二相或者加移相线圈。
四象限整流变压器与一般变压器除结构上有所区分外,在负载特性上也不相同。
电力变压器的二次负载普通认为是恒定阻抗,输出电流为正弦波形。
四象限整流变压器因为整流器的整流作用,每个阳极仅在每个周波内的部分时光导电。
因此整流变压器的二次侧各相输出电流的时光,也是仅在每周波内的部分时光,所以整流变压器线圈中的工作电流波形是不规章的非正弦波形。
这个非正弦波电流所产生的漏抗电压降,会影响整流变压器二次侧的端电压,因而也就影响整流器直流电压的特性。
现代硅整流、硅可控整流元件得到了快速的进展,生产了大功率元件,平面型可控硅和各类双向可控硅元件,并广泛地应用于生产实践中。
因为硅元件整流效率高、体积小,分量轻和运行维护容易等许多优点,硅整流器将逐渐取代汞弧整流器。
·硅整流元件要求整流变压器大范围调压和无级调压的特性,这样就浮现有载调压和电抗器调压的整流变压器,有时将整流变压器和整流元件合在一起成为大型的整流装置。
整流变压器因用途不同实行多种接线方式,不同接线方式,对于变压器二次侧相电压、电流及变压器一次侧容量都有影响。
当我们已确定直流侧的参数后,就可考虑变压器的接线方式和容量等问题。

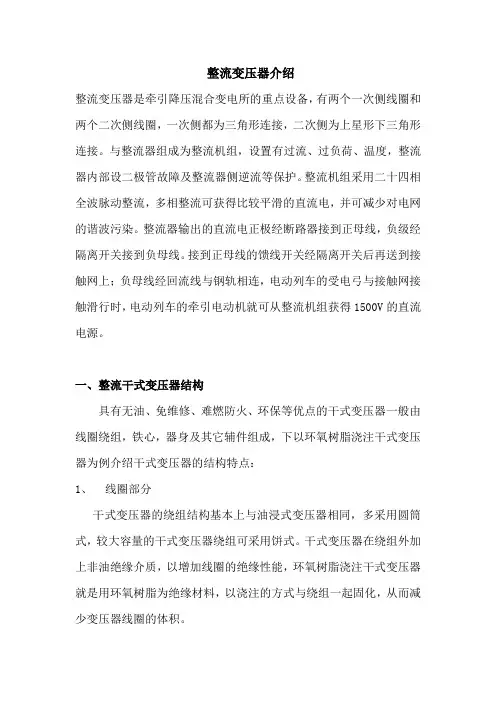

整流变压器介绍整流变压器是牵引降压混合变电所的重点设备,有两个一次侧线圈和两个二次侧线圈,一次侧都为三角形连接,二次侧为上星形下三角形连接。
与整流器组成为整流机组,设置有过流、过负荷、温度,整流器内部设二极管故障及整流器侧逆流等保护。
整流机组采用二十四相全波脉动整流,多相整流可获得比较平滑的直流电,并可减少对电网的谐波污染。
整流器输出的直流电正极经断路器接到正母线,负级经隔离开关接到负母线。
接到正母线的馈线开关经隔离开关后再送到接触网上;负母线经回流线与钢轨相连,电动列车的受电弓与接触网接触滑行时,电动列车的牵引电动机就可从整流机组获得1500V的直流电源。
一、整流干式变压器结构具有无油、免维修、难燃防火、环保等优点的干式变压器一般由线圈绕组,铁心,器身及其它辅件组成,下以环氧树脂浇注干式变压器为例介绍干式变压器的结构特点:1、线圈部分干式变压器的绕组结构基本上与油浸式变压器相同,多采用圆筒式,较大容量的干式变压器绕组可采用饼式。
干式变压器在绕组外加上非油绝缘介质,以增加线圈的绝缘性能,环氧树脂浇注干式变压器就是用环氧树脂为绝缘材料,以浇注的方式与绕组一起固化,从而减少变压器线圈的体积。
2、铁心及器身部分干式变压器的铁心除了作为主磁通的通道外,还作为变压器线圈,器身及其他组件的主要支撑件,所以铁心一方面是通过多片硅钢片叠片,减少涡流损耗,另一方面利用紧固件,支撑件增加铁心的强度和刚度,同时也减少铁心噪音的产生。
一台干式变压器,最基本的结构,除了线圈绕组和铁心以外,还要有器身部分,它主要包括出线端子,变压器底座以及接地结构等。
以方便用户安装和固定,保证用户的使用安全。
3、辅件(风机、外壳、温控器等结构辅件)根据不同的用户、不同的使用环境、不同的工作要求,干式变压器可以增加不同的组件如:根据不同的用户高、低压接口要求,增加不同型式的出线端子结构(如侧出线,封闭母线等)。
根据不同的环境和运行工况,为提高负载能力和降低变压器温升,增加冷却设备,目前一般多采用风机冷却。

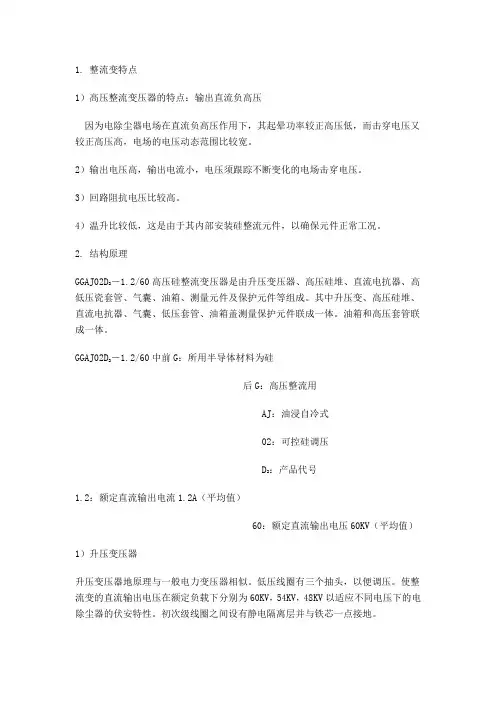

1. 整流变特点1)高压整流变压器的特点:输出直流负高压因为电除尘器电场在直流负高压作用下,其起晕功率较正高压低,而击穿电压又较正高压高,电场的电压动态范围比较宽。
2)输出电压高,输出电流小,电压须跟踪不断变化的电场击穿电压。
3)回路阻抗电压比较高。
4)温升比较低,这是由于其内部安装硅整流元件,以确保元件正常工况。
2. 结构原理GGAJ02D2-1.2/60高压硅整流变压器是由升压变压器、高压硅堆、直流电抗器、高低压瓷套管、气囊、油箱、测量元件及保护元件等组成。
其中升压变、高压硅堆、直流电抗器、气囊、低压套管、油箱盖测量保护元件联成一体。
油箱和高压套管联成一体。
GGAJ02D2-1.2/60中前G:所用半导体材料为硅后G:高压整流用AJ:油浸自冷式02:可控硅调压D2:产品代号1.2:额定直流输出电流1.2A(平均值)60:额定直流输出电压60KV(平均值)1)升压变压器升压变压器地原理与一般电力变压器相似。
低压线圈有三个抽头,以便调压。
使整流变的直流输出电压在额定负载下分别为60KV,54KV,48KV以适应不同电压下的电除尘器的伏安特性。
初次级线圈之间设有静电隔离层并与铁芯一点接地。
2)高压硅堆高压硅堆地作用是将升压变输出的几万伏交流电压整流成高压直流电。
接成桥式整流电路,每个桥臂上有250个高耐压二极管串联组成,每只二极管上并联一只均压电容以防止二极管分压不均造成击穿。
3)直流电抗器直流电抗器有6 个相同匝数,相同直径的线圈串联而成,串联在高压直流输出端。
抑制频繁闪络的高频瞬态信号,保护高压硅堆。
4)气囊该式整流变采用气囊充气式负压结构以适应电压器油温变化时,变压器充满油的需要。
5)测量元件包括电流测量元件和电压取样元件,将电阻接于高压整流变直流输出端,为避免电流测量电阻和电压取样电阻开路,造成过电压损坏电气元件,在电阻两端并联一只小型阀型避雷器。
6)保护元件保护元件主要包括液位继电器,温度继电器,压力继电器,它们对高压硅整流变压器运行时的油位、温度异常和内部故障产生的气体压力剧增起报警和保护跳闸作用。

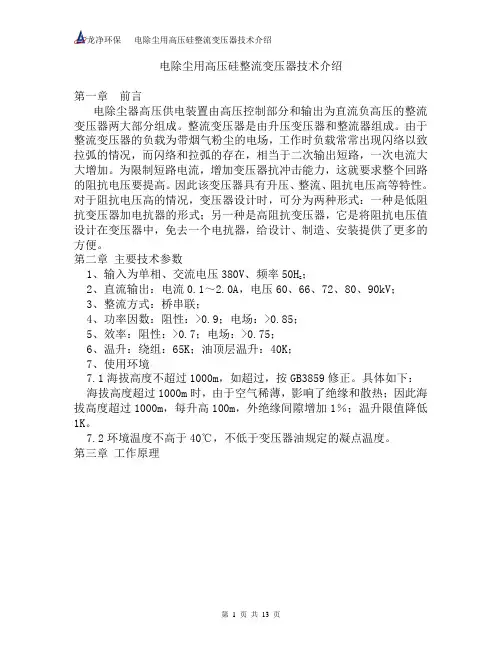

电除尘用高压硅整流变压器技术介绍第一章前言电除尘器高压供电装置由高压控制部分和输出为直流负高压的整流变压器两大部分组成。
整流变压器是由升压变压器和整流器组成。
由于整流变压器的负载为带烟气粉尘的电场,工作时负载常常出现闪络以致拉弧的情况,而闪络和拉弧的存在,相当于二次输出短路,一次电流大大增加。
为限制短路电流,增加变压器抗冲击能力,这就要求整个回路的阻抗电压要提高。
因此该变压器具有升压、整流、阻抗电压高等特性。
对于阻抗电压高的情况,变压器设计时,可分为两种形式:一种是低阻抗变压器加电抗器的形式;另一种是高阻抗变压器,它是将阻抗电压值设计在变压器中,免去一个电抗器,给设计、制造、安装提供了更多的方便。
第二章主要技术参数1、输入为单相、交流电压380V、频率50H z;2、直流输出:电流0.1~2.0A,电压60、66、72、80、90kV;3、整流方式:桥串联;4、功率因数:阻性:>0.9;电场:>0.85;5、效率:阻性:>0.7;电场:>0.75;6、温升:绕组:65K;油顶层温升:40K;7、使用环境7.1海拔高度不超过1000m,如超过,按GB3859修正。
具体如下:海拔高度超过1000m时,由于空气稀薄,影响了绝缘和散热;因此海拔高度超过1000m,每升高100m,外绝缘间隙增加1%;温升限值降低1K。
7.2环境温度不高于40℃,不低于变压器油规定的凝点温度。
第三章工作原理♦变压器是一种静止电器设备,它利用电磁感应的原理,可以将一种电压的交流电能转换成同频率的另一种电压的交流电能。
♦变压器是利用电磁感应的原理工作,在一个闭合的铁芯上套有二个绕组:初级绕组和次级绕组,当初级绕组接到交流电源U1时,在初级绕组会产生激磁电流I1,磁势W1I1,该磁势在铁芯中产生与流电源同频率的交变磁通Ф0,根据电磁感应定律铁芯中同时与初、次级绕组交链的交变磁通在初、次绕组中都会感应出交变电动势E1和E2.♦ E1=4.44fW1Ф0 ♦ E2=4.44fW2Ф0♦ 假设变压器为理想变压器 ♦ U1=E1 ♦ U2=E2♦ U1/U2=E1/E2=W1/W2♦ 由上面的推导可知,变压器的初、级电压与砸数成正比。

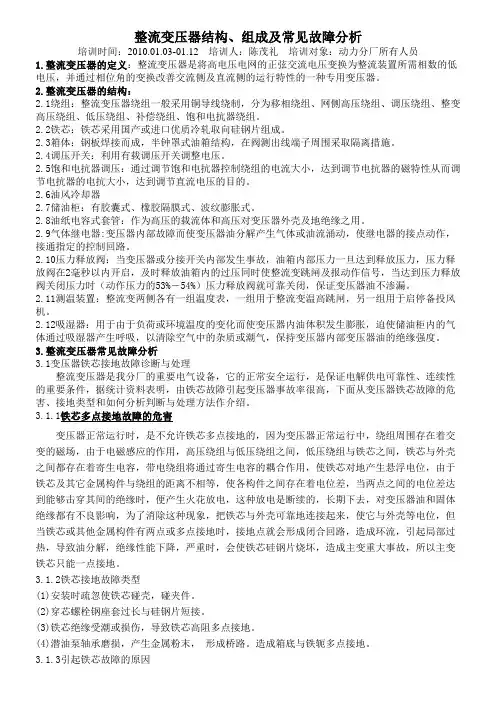

整流变压器结构、组成及常见故障分析培训时间:2010.01.03-01.12 培训人:陈茂礼培训对象:动力分厂所有人员1.整流变压器的定义:整流变压器是将高电压电网的正弦交流电压变换为整流装置所需相数的低电压,并通过相位角的变换改善交流侧及直流侧的运行特性的一种专用变压器。
2.整流变压器的结构:2.1绕组:整流变压器绕组一般采用铜导线绕制,分为移相绕组、网侧高压绕组、调压绕组、整变高压绕组、低压绕组、补偿绕组、饱和电抗器绕组。
2.2铁芯:铁芯采用国产或进口优质冷轧取向硅钢片组成。
2.3箱体:钢板焊接而成,半钟罩式油箱结构,在阀测出线端子周围采取隔离措施。
2.4调压开关:利用有载调压开关调整电压。
2.5饱和电抗器调压:通过调节饱和电抗器控制绕组的电流大小,达到调节电抗器的磁特性从而调节电抗器的电抗大小,达到调节直流电压的目的。
2.6油风冷却器2.7储油柜:有胶囊式、橡胶隔膜式、波纹膨胀式。
2.8油纸电容式套管:作为高压的载流体和高压对变压器外壳及地绝缘之用。
2.9气体继电器:变压器内部故障而使变压器油分解产生气体或油流涌动,使继电器的接点动作,接通指定的控制回路。
2.10压力释放阀:当变压器或分接开关内部发生事故,油箱内部压力一旦达到释放压力,压力释放阀在2毫秒以内开启,及时释放油箱内的过压同时使整流变跳闸及报动作信号,当达到压力释放阀关闭压力时(动作压力的53%-54%)压力释放阀就可靠关闭,保证变压器油不渗漏。
2.11测温装置:整流变两侧各有一组温度表,一组用于整流变温高跳闸,另一组用于启停备投风机。
2.12吸湿器:用于由于负荷或环境温度的变化而使变压器内油体积发生膨胀,迫使储油柜内的气体通过吸湿器产生呼吸,以清除空气中的杂质或潮气,保持变压器内部变压器油的绝缘强度。
3.整流变压器常见故障分析3.1变压器铁芯接地故障诊断与处理整流变压器是我分厂的重要电气设备,它的正常安全运行,是保证电解供电可靠性、连续性的重要条件,据统计资料表明,由铁芯故障引起变压器事故率很高,下面从变压器铁芯故障的危害、接地类型和如何分析判断与处理方法作介绍。

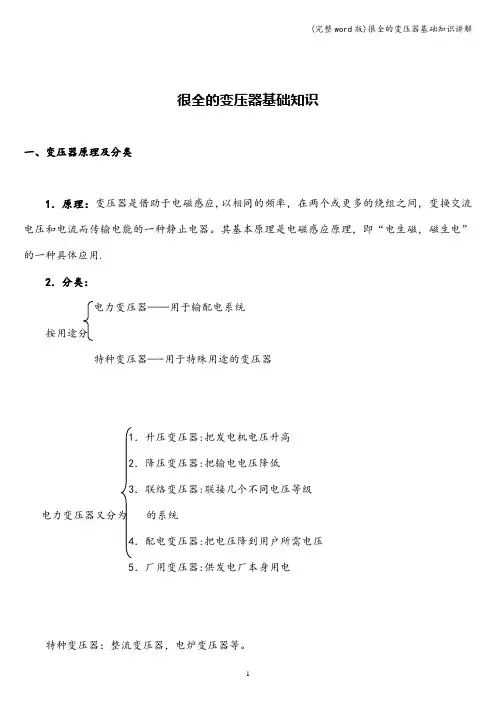

很全的变压器基础知识一、变压器原理及分类1.原理:变压器是借助于电磁感应,以相同的频率,在两个或更多的绕组之间,变换交流电压和电流而传输电能的一种静止电器。
其基本原理是电磁感应原理,即“电生磁,磁生电”的一种具体应用.2.分类:电力变压器——用于输配电系统按用途分特种变压器—-用于特殊用途的变压器1.升压变压器:把发电机电压升高2.降压变压器:把输电电压降低3.联络变压器:联接几个不同电压等级电力变压器又分为的系统4.配电变压器:把电压降到用户所需电压5.厂用变压器:供发电厂本身用电特种变压器:整流变压器,电炉变压器等。
3.符号含义:□□□□□□□□—□/□□—防护代号(一般不标,TH-湿热,TA—干热)高压绕组额定电压等级(kV)额定容量(kVA)设计序号(1、2、3……;半铜半铝加b)调压方式(无励磁调压不标,Z—有载调压)导线材质(铜线不标,L-铝线)绕组数(双绕组不标,S-三绕组,F—双分裂绕组)循环方式(自然循环不标,P—强迫循环)冷却方式(J—油浸自冷,亦可不标,G-干式空气自冷,C—干式浇注绝缘,F—油浸风冷,S—油水冷)相数(D—单相,S—三相)绕组耦合方式(一般不标,O—自耦)4.油浸变压器(电力)的基本组成:变压器主要由下列部分组成:铁心器身绕组引线和绝缘油箱本体(箱盖、箱壁和箱底或上、下节变压器油箱油箱)油箱附件(放油阀门)调压装置——无励磁分接开关或有载分接开关保护装置——储油柜、油位计、安全气道、吸湿器、油温元件、净油器、气体继电器等出线装置高、中、低压套管、电缆出线等二、组件1.压力释放阀1.1用途及工作特点压力释放阀是用来保护油浸电气设备,例如变压器、高压开关、电容器、有载分接开关等的安全装置,可以避免油箱变形或爆裂。
当油浸电气设备内部发生事故时,油箱内的油被气化,产生大量气体,使油箱内部压力急剧升高。
此压力如不及时释放,将造成油箱变形甚至爆裂。
安装压力释放阀,就是油箱压力升高到释放阀的开启压力时,释放阀在2ms内迅速开启,使油箱内的压力很快降低。

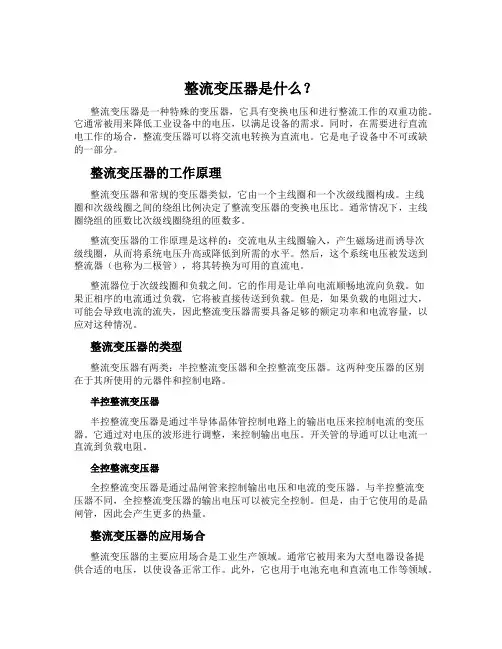

整流变压器是什么?整流变压器是一种特殊的变压器,它具有变换电压和进行整流工作的双重功能。
它通常被用来降低工业设备中的电压,以满足设备的需求。
同时,在需要进行直流电工作的场合,整流变压器可以将交流电转换为直流电。
它是电子设备中不可或缺的一部分。
整流变压器的工作原理整流变压器和常规的变压器类似,它由一个主线圈和一个次级线圈构成。
主线圈和次级线圈之间的绕组比例决定了整流变压器的变换电压比。
通常情况下,主线圈绕组的匝数比次级线圈绕组的匝数多。
整流变压器的工作原理是这样的:交流电从主线圈输入,产生磁场进而诱导次级线圈,从而将系统电压升高或降低到所需的水平。
然后,这个系统电压被发送到整流器(也称为二极管),将其转换为可用的直流电。
整流器位于次级线圈和负载之间。
它的作用是让单向电流顺畅地流向负载。
如果正相序的电流通过负载,它将被直接传送到负载。
但是,如果负载的电阻过大,可能会导致电流的流失,因此整流变压器需要具备足够的额定功率和电流容量,以应对这种情况。
整流变压器的类型整流变压器有两类:半控整流变压器和全控整流变压器。
这两种变压器的区别在于其所使用的元器件和控制电路。
半控整流变压器半控整流变压器是通过半导体晶体管控制电路上的输出电压来控制电流的变压器。
它通过对电压的波形进行调整,来控制输出电压。
开关管的导通可以让电流一直流到负载电阻。
全控整流变压器全控整流变压器是通过晶闸管来控制输出电压和电流的变压器。
与半控整流变压器不同,全控整流变压器的输出电压可以被完全控制。
但是,由于它使用的是晶闸管,因此会产生更多的热量。
整流变压器的应用场合整流变压器的主要应用场合是工业生产领域。
通常它被用来为大型电器设备提供合适的电压,以使设备正常工作。
此外,它也用于电池充电和直流电工作等领域。
总结整流变压器作为一种特殊的变压器,采用主线圈和次级线圈之间的绕组组合来变换电压和进行整流工作。
它分为半控整流变压器和全控整流变压器两类,应用于工业生产领域中的大型电器设备和电池充电、直流电工作等领域。

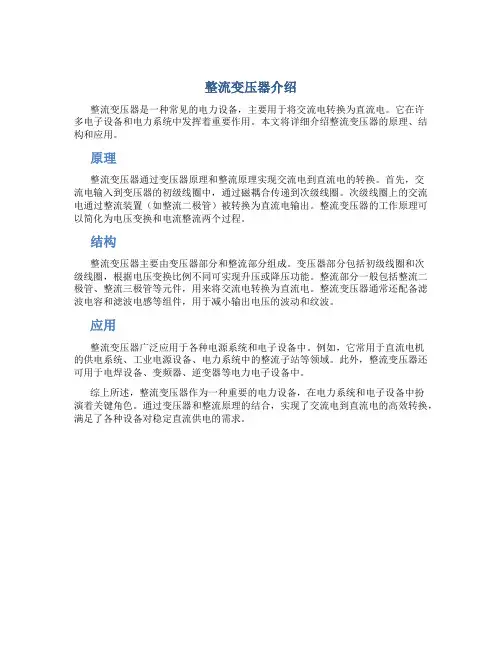

整流变压器介绍
整流变压器是一种常见的电力设备,主要用于将交流电转换为直流电。
它在许
多电子设备和电力系统中发挥着重要作用。
本文将详细介绍整流变压器的原理、结构和应用。
原理
整流变压器通过变压器原理和整流原理实现交流电到直流电的转换。
首先,交
流电输入到变压器的初级线圈中,通过磁耦合传递到次级线圈。
次级线圈上的交流电通过整流装置(如整流二极管)被转换为直流电输出。
整流变压器的工作原理可以简化为电压变换和电流整流两个过程。
结构
整流变压器主要由变压器部分和整流部分组成。
变压器部分包括初级线圈和次
级线圈,根据电压变换比例不同可实现升压或降压功能。
整流部分一般包括整流二极管、整流三极管等元件,用来将交流电转换为直流电。
整流变压器通常还配备滤波电容和滤波电感等组件,用于减小输出电压的波动和纹波。
应用
整流变压器广泛应用于各种电源系统和电子设备中。
例如,它常用于直流电机
的供电系统、工业电源设备、电力系统中的整流子站等领域。
此外,整流变压器还可用于电焊设备、变频器、逆变器等电力电子设备中。
综上所述,整流变压器作为一种重要的电力设备,在电力系统和电子设备中扮
演着关键角色。
通过变压器和整流原理的结合,实现了交流电到直流电的高效转换,满足了各种设备对稳定直流供电的需求。
整流变压器简介、用途、工作原理及操作方法整流变压器整流变压器是整流设备的电源变压器。
整流设备的特点是原方输入电流,而副方通过整流原件后输出直流。
变流是整流、逆流和变频三种工作方式的总称,整流是其中应用最广泛的一种。
作为整流装置电源用的变压器称为整流变压器。
工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。
整流变压器是整流设备的电源变压器。
整流设备的特点是原边输入交流,而副边输出通过整流元件后输出直流。
作为整流装置电源用的变压器称为整流变压器。
工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。
整流变压器是专供整流系统的变压器。
功能:1.是供给整流系统适当的电压;2.是减小因整流系统造成的波形畸变对电网的污染。
用途广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。
产品性能均能满足用户各种特殊要求。

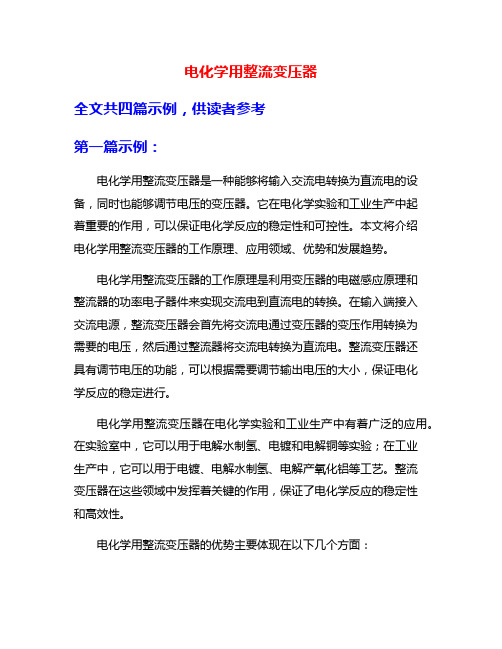

一、电化学工业这是应用整流变最多的行业,电解有色金属化合物以制取铝、镁、铜及其它金属;电解食盐以制取氯碱;电解水以制取氢和氧。
二、牵引用直流电源用于矿山或城市电力机车的直流电网。
由于阀侧接架空线,短路故障较多,直流负载变化辐度大,电机车经常起动,造成不同程度的短时过载。
为此这类变压器的温升限值和电流密度均取得较低。
阻抗比相应的电力变压器大30%左右。
三、传动用直流电源主要用来为电力传动中的直流电机供电,如轧钢机的电枢和励磁。
四、直流输电用这类整流变压器的电压一般在110kV以上,容量在数万千伏安。
需特别注意对地绝缘的交、直流叠加问题。
此外还有电镀用或电加工用直流电源,励磁用直流电源,充电用及静电除尘用直流电源等。
工作原理整流变压器应用整流变最多的化学行业中,大功率整流装置也是二次电压低,电流很大,因此它们在很多方面与电炉变是类似的,即前所述的结构特征点,整流变压器也同样具备。

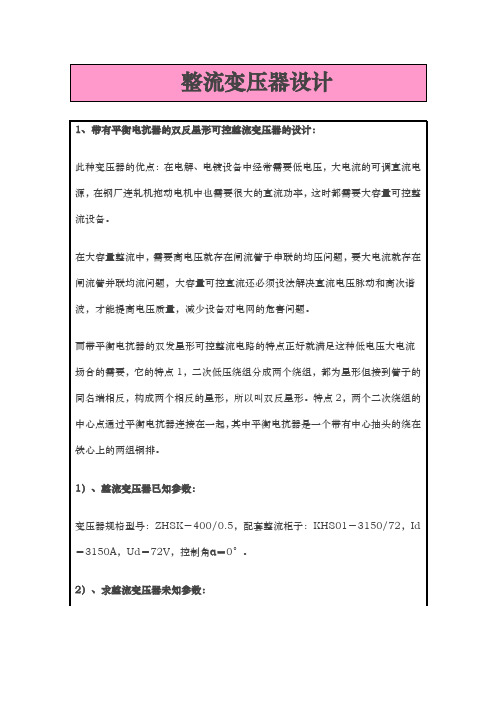

整流变压器最大的特点是二次电流不是正弦交流了,由于后续整流元件的单向导通特征,各相线不再同时,流有负载电流而是软流导电,单方向的脉动电流经滤波装置变为直流电,整流变压器的二次电压,/电流不仅与容量连接组有关,如常用的三相桥式整流线路,双反量带平衡电抗器的整流线路,对于同样的直流输出电压、电流所需的整流变压器的二次电压和电流却不相同,因此整流变压器的参数计算是以整流线路为前提的,一般参数计算都是从二次侧开始向一次侧推算的。
由于整流变绕组电流是非正弦的含有很多高次谐波,为了减小对电网的谐波污染,为了提高功率因数,必须提高整流设备的脉波数,这可以通过移相的方法来解决。
移相的目的是使整流变压器二次绕组的同名端线电压之间有一个相位移。
移相方法移相方法就是二次侧采用量、角联结的两个绕组,可以使整流电炉的脉波数提高一倍。
10kv干式整流变压器对于大功率整流设备,需要脉波数也较多,脉波数为18、24、36 /等应用的日益增多,这就必须在整流变压器一次侧设置移相绕组来进行移相。
移相绕组与主绕组联结方式有三种,即曲折线、六边形和延边三角形。
用于电化学行业的整流变压器的调压范围比电炉变压器要大的多,对于化工食盐电解,整流变压器调压范围通常是56%--105%,对于铝电解来说,调压范围通常是5%--105%。
常用的调压方式如电炉变压器一样有变磁通调压,串联变压器调压和自耦调压器调压。
另外,由于整流元件的特性,可以在整流电炉的阀侧直接控制硅整流元件导通的相位角度,可以平滑的调整整流电压的平均值,这种调压方式称为相控调压。
实现相控调压,一是采用晶阀管,二是采用自饱和电抗器,自饱和电抗器基本上是由一个铁芯和两个绕组组成的,一个是工作绕组,它串联联结在整流变压器二次绕组与整流器之间,流过负载电流;另一个是直流控制绕组,是由另外的直流电源提供直流电流,其主要原理就是利用铁磁材料的非线性变化,使工作绕组电抗值有很大的变化。
调节直流控制电流,即可调节相控角α,从而调节整流电压平均值。
变压器生产的ZSS、ZS /系列整流变压器用作整流装置的电源变压器,其作用是向整流器提供交流电源,整流器再将交流电变换为直流电,从而进行直流供电。
主要应用于冶金、化工、机车牵引与传动等行业。
产品节能、低损耗、低噪声、抗冲击和抗短路能力强。
过载能力强、结构紧凑、体积小、供电可靠等优点。
性能特点(1)电气性能稳定:产品结合负载特点和电网电压波动、大气过电压情况,根据整流变压器的负载状况,确定合理、可靠的绝缘水平和绝缘模型,充分保证产品的电气性能可靠和稳定。
产品环境安全系数≥1.67。
(2)动稳定程度高:产品绕组有较高的机械强度,具有较强的抗突发能力,以满足极恶劣的负载环境。
在设计、制造过程中较好地消除了变压器漏磁引起的或非正常运输可能造成的动不稳定源。
产品具有较高的动稳定性。
高抗阻,比同容量的电力变压器的阻抗高30%,以抑制di/dt,有效保护整流元件。
(3)热稳定性好:先进的产品设计,严格控制产品的发热部位及最热点温升,并留有充分的温升裕度,如需要可在线圈内加添轴向油道,根据线圈负载损耗值选择冷却方式并合理分配油流量,达到最佳冷却效果,主要温升指标均比国标至少低5℃。
线圈、引线采用铜导线,电流密度选取较低。
(4)过载能力强:产品具有较强的过负载能力和过电压能力,可在额定负载情况下长期安全运行,可在110%过电压情况下满负载长期安全运行(环境温度40℃);变压器与电机相联的端子上能承受1.5倍额定电流,历时5S。
产品设计、制造充分考虑负载特性,从温升、绝缘性能及附件选择等各方面满足过载要求。
(5)性能指标优越:空载电流设计、制造值低于同容量S9系列变压器的国标规定值为依据,充分用户使用的经济性和可靠性。
(6)节电效果明显,噪声低(<65dB)。
(7)结构简化,外形美观;油箱采取防渗漏设计工艺,可杜绝油箱渗漏。
结构特点(1)铁芯:采用30Q130 /高导磁硅钢片,同时采用选进的3~6级step-lap core stacking步进多级叠片方式,有较降低了空载损耗、空载电流和噪声。
(2)绕组:电磁线采用了高导电率的无氧铜导线,绕组采用园筒式、双饼式和新型螺旋式等结构的整体套装新工艺,使产品结构更紧凑,主绝缘能等到有效保证,对首尾层进行加强,提高了绝缘性能。
绕组外表面缠绕高强度的紧缩带,提高了绕组的机械强度,使产品的抗冲击能力和抗短路能力大提高。
(3)器身:器身绝缘垫块均采用高强度的层压木和层压纸板支撑,使绕组的端部的支撑面积达到95%以上,进一步提高了产品抗短路能力,提高产品的运行可靠性。
器身与箱盖的连接采用了呆板带缓冲结构,克服了器身“悬空”和“顶盖”现象。
绝缘材料均采用高强度、高密度电缆纸包绕,其允许的压力应为45Mpa。
(4)油箱:油箱采用散热油管(双排和三排油管采用插片方式),或采用阶梯片式散热器,在同样的箱壁面积下增加了散热能力;测算也可根据用户要求安装片式散热器或采用波纹油箱,及强油风冷或强油水冷散热器。
油箱表面处理:变压器外壳油漆采用“三防漆”(防盐雾、防湿热、防霉菌),此漆与底漆附着力强,装饰性好,薄膜耐油性,耐腐蚀性、保光性、保色性较好,有良好的流平性和遮盖力。
保护装置整流变压器微机保护装置是由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。
是用于测量、控制、保护、通讯为一体化的一种经济型保护。
整流变压器微机保护装置的优点整流变压器是整流设备的电源变压器。
整流设备的特点是原方输入电流,而副方通过整流原件后输出直流。
变流是整流、逆流和变频三种工作方式的总称,整流是其中应用最广泛的一种。
作为整流装置电源用的变压器称为整流变压器。
工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。
1、可以满足库存配制有二十几种保护,满足用户对不同电气设备或线路保护要求。
2、用于可根椐实际运行的需要配制相应保护,真正实现用户“量身定制”。
3、自定义保护功能,可实现标准保护库中未提供的特殊保护,最大限度满足用户要求。
4、各种保护功能相对独立,保护定值、实现、闭锁条件和保护投退可独立整定和配制。
5、保护功能实现不依赖于通讯网络,满足电力系统保护的可靠性。
整流变压器微机保护装置具备进线保护、出现保护,分段保护、配变保护、电动机保护、电容器保护、主变后备保护、发电机后备保护、PT / 监控保护等保护功能。
作方法技术参数额定功率:50/60(KVA)效率(η):98%电压比:400/220(V)外形结构:立式冷却方式:自然冷式防潮方式:开放式绕组数目:双绕组铁心结构:心式冷却形式:干式铁心形状:U型电源相数:单相频率特性:低频型号:ZDG-30/0.4应用范围:整流整流电路常用整流电路为单相半波、单相全波、三相半波、三相全波(Y或△)桥式、三相曲折式(Zo形)、六相Y形(中点接线)、六相叉形(又曲折形)、六相Y形并联桥式(带平衡电抗器)、六相△Y形串联桥式、十二相四曲折形带平衡电抗器、六相Y形或△形式、六相(十二、二十四相)双反星形带平衡电抗器,或多套并联桥式、双反星电路。
直流电流可达25KA,直流电压从几十伏至几百伏,阀侧常采用同相逆并联方法出线。
适用标准(1)通用标准:GB1094.1~2-1996;GB1094.3~5-1985《电力变压器》;JB2530-79《电力变流变压器》;(2)专业标准:JB/DQ2113-84《电化学用整流变压器》。
修理维护常见问题:1.整流变压器的冷却介质有哪几种?要把热量从变频器中带出来,可以借助的介质一般有三种:空气、水、油。
高压变频器的发热部件主要是两部分:一是整流变压器,二是功率元件。
变压器在早期主要采用油冷却方式,即把变压器浸泡在油箱中,由于油比空气的比热大、绝缘强度高,这种散热方式是大功率变压器的主流散热。
但是,由于油品需要维护,引出线处的密封不好解决,随着绝缘材料的进步,在中小功率等级,干式变压器已经占主导地位。
干式变压器借助于空气进行冷却。
变压器还可以采用水冷的方式,即将变压器的线圈做成中空的,内部通纯净水,利用纯净水带走热量。
2.变压器设计的基本问题是什么?变压器设计的基本问题是磁通和电流密度。
变压器的电流与容量成正比,电流密度的大小(即导线的粗细)按照导体的发热量来考虑。
对于磁通,电磁学的基本关系式为u=4.44fwΦ,其中u /为电压;f为频率,在这里为50Hz,定值;w为线圈的匝数;Φ是磁通量。
由于硅钢片的磁通密度B受到材料的限制,一般仅能设计到1.4-1.8特斯拉,而Φ=BS,所以,要增大Φ,一般只能增大铁芯的截面积。
变压器的铁芯一般为三相柱式,铁芯的截面积按照上述公式可以确定,铁芯窗口的大小则要考虑把线圈放进去为原则。
容量越大的变压器,导线越粗,铁芯的窗口就需要越大。
