最新专门化方向课程设计机电一体化方向指导书

机电一体化课程设计指导书一、课程目标知识目标：1. 理解并掌握机电一体化基本原理，包括机械系统、电子系统、控制系统及信息处理系统的基本构成及相互关系。

2. 学习并掌握常用传感器的工作原理及其在机电一体化系统中的应用。

3. 掌握机电一体化系统的设计方法和步骤，能够运用相关知识进行简单的系统设计。

技能目标：1. 能够运用CAD软件进行简单的机械结构设计，并完成图纸绘制。

2. 能够运用编程软件对控制系统进行编程，实现对机电系统的基本控制。

3. 能够运用相关工具和仪器进行机电一体化系统的调试和故障排除。

情感态度价值观目标：1. 培养学生热爱科学、探索未知的精神，提高对机电一体化技术的兴趣和认识。

2. 培养学生的团队协作意识和沟通能力，使他们在项目实践中能够主动承担责任，共同解决问题。

3. 培养学生具备安全意识、环保意识和质量意识，使其在设计过程中充分考虑这些因素，养成良好的职业素养。

分析课程性质、学生特点和教学要求，本课程旨在帮助学生在掌握基本理论知识的基础上，提高实践操作能力。

课程目标具体、可衡量，有助于学生和教师明确课程预期成果，为后续的教学设计和评估提供依据。

在教学过程中，注重理论联系实际，激发学生的创新思维，培养具备实际操作能力的机电一体化技术人才。

二、教学内容根据课程目标，教学内容分为以下三个部分：1. 理论知识学习：- 机电一体化基本原理：讲解机械系统、电子系统、控制系统及信息处理系统的基本构成及相互关系，涉及课本第一章内容。

- 常用传感器：介绍各种传感器的工作原理及其在机电一体化系统中的应用，对应课本第二章。

- 系统设计方法：学习机电一体化系统的设计方法和步骤，包括需求分析、方案设计、详细设计等，参考课本第三章。

2. 实践操作：- 机械结构设计：运用CAD软件进行简单机械结构设计，绘制图纸，结合课本第四章内容。

- 控制系统编程：使用编程软件进行控制系统编程，实现对机电系统的基本控制，涉及课本第五章。

机电工程学院课程设计（专业方向设计）说明书（2014 /2015 学年第一学期）课程名称：机电一体化课程设计题目：工业机械手设计专业班级：学生姓名：学号：指导教师：设计周数：三周设计成绩：2015年12月31日目录第一章工业机械手综述.......................................... 错误!未定义书签。

工业机械手的发展概况...................................... 错误!未定义书签。

工业机械手的应用.......................................... 错误!未定义书签。

工业机械手的组成及原理.................................... 错误!未定义书签。

第二章伸缩臂的设计方案 . (4)设计方案论证以及确定 (4)设计参数及要求 (4)设计方案的比较论证..................................... 错误!未定义书签。

机械手伸缩臂总体结构设计方案 (4)执行装置的设计方案 (5)滚珠丝杠的选择 (5)减速齿轮的有关计算...................................... 错误!未定义书签。

电动机的选择............................................ 错误!未定义书签。

第三章 PLC控制系统设计...................................... 错误!未定义书签。

PLC的构成及工作原理..................................... 错误!未定义书签。

选择PLC ................................................. 错误!未定义书签。

PLC外部I/O分配图....................................... 错误!未定义书签。

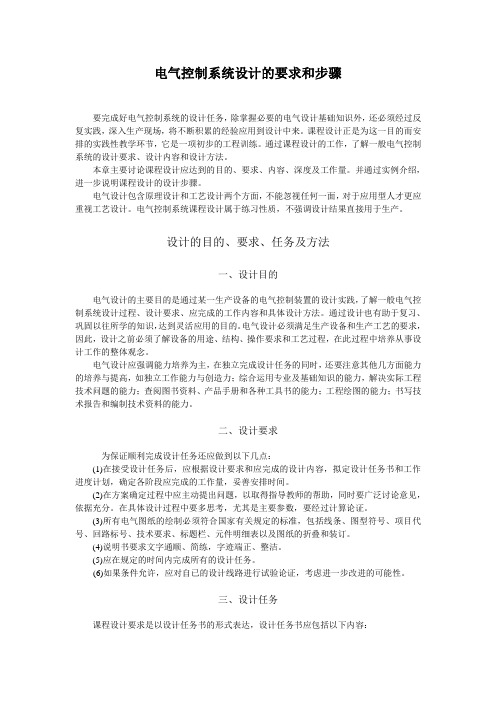

电气控制系统设计的要求和步骤要完成好电气控制系统的设计任务，除掌握必要的电气设计基础知识外，还必须经过反复实践，深入生产现场，将不断积累的经验应用到设计中来。

课程设计正是为这一目的而安排的实践性教学环节，它是一项初步的工程训练。

通过课程设计的工作，了解一般电气控制系统的设计要求、设计内容和设计方法。

本章主要讨论课程设计应达到的目的、要求、内容、深度及工作量。

并通过实例介绍，进一步说明课程设计的设计步骤。

电气设计包含原理设计和工艺设计两个方面，不能忽视任何一面，对于应用型人才更应重视工艺设计。

电气控制系统课程设计属于练习性质，不强调设计结果直接用于生产。

设计的目的、要求、任务及方法一、设计目的电气设计的主要目的是通过某一生产设备的电气控制装置的设计实践，了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。

通过设计也有助于复习、巩固以往所学的知识，达到灵活应用的目的。

电气设计必须满足生产设备和生产工艺的要求，因此，设计之前必须了解设备的用途、结构、操作要求和工艺过程，在此过程中培养从事设计工作的整体观念。

电气设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。

二、设计要求为保证顺利完成设计任务还应做到以下几点：(1)在接受设计任务后，应根据设计要求和应完成的设计内容，拟定设计任务书和工作进度计划，确定各阶段应完成的工作量，妥善安排时间。

(2)在方案确定过程中应主动提出问题，以取得指导教师的帮助，同时要广泛讨论意见，依据充分。

在具体设计过程中要多思考，尤其是主要参数，要经过计算论证。

(3)所有电气图纸的绘制必须符合国家有关规定的标准，包括线条、图型符号、项目代号、回路标号、技术要求、标题栏、元件明细表以及图纸的折叠和装订。

机电一体化方向综合课程设计说明书学院嘉兴学院机电工程学院专业机械设计制造及其自动化一、绪论1.1家用自动发牌机国内研究现状随着时代的发展，我们的生活水平普遍有了很大提高，科技发展，作为一项重要的国家发展战略，逐渐取得了重大进步。

在过去的几十年里，科技发展多数都着重于社会建设、军事、工业等方面。

在人们对生活质量有了更大要求的时代，我们的社会将越来越需要“科技服务于生活”。

目前我们在家庭清洁、家具、家庭装饰等方面都已经有了很多突破，家居生活用品的科技上升空间越来越少，而家庭娱乐却存在着许多空白。

目前的与家庭娱乐有关的科技产品都有各自的限制，如家庭机器人，原理复杂、开发成本过高，虽然投入大并且已经发展多年但是娱乐效果很有限；健身器、跳舞毯，由于适用年龄层很低，在家庭中并不普遍，而且不够耐用；家庭影院、智能家电等，也都价格高昂，并非所有家庭都能拥有的。

从经济、技术上，我们国家与发达国家有着不小差距，因此在家庭娱乐上依然处于落后状态。

综合起来，现在国内市场上缺乏适合家庭的实用、低廉、娱乐效果明显的产品。

1.2家用自动发牌机的研究目标与意义在我们国家，最常见，最方便的家庭游戏便是纸牌游戏了。

针对我国家庭普遍都会参与并热衷的游戏——纸牌。

我们团队特地设计并制作了机械式家用发牌机，尽管现在市场上已经有了类似产品，目前，我们了解到，全自动发牌机和全自动麻将机类似,都是为了降低人的工作强度而产生的一种工具.发牌机主要由储牌室、分牌室、识牌装置、拨牌机构、传牌机构、分牌机构、牌套传送机构和控制电路组成，其中识牌装置主要由摄像头和照亮灯组成；本实用新型基于计算机图像识别技术，对要识别的扑克牌无特别要求，能够把识别出的扑克牌按预定要求迅速准确地发放到指定位置，以实现高可靠性、高效率的发牌；自动推入和推出牌套盒，实现了真正意义上的连续自动发牌。

但普遍成本高，机构复杂，所受的限制较多，是专为赌场或棋牌社设计的，不适合家庭使用。

《机电一体化系统设计课程设计》设计说明书一、课程设计的目的机电一体化系统设计是一门综合性很强的课程，通过本次课程设计，旨在让我们将所学的机电一体化相关知识进行综合运用，培养我们独立设计和解决实际问题的能力。

具体来说，课程设计的目的包括以下几个方面：1、加深对机电一体化系统概念的理解，掌握系统设计的基本方法和步骤。

2、熟悉机械、电子、控制等多个领域的知识在机电一体化系统中的融合与应用。

3、培养我们的工程实践能力，包括方案设计、图纸绘制、参数计算、器件选型等。

4、提高我们的创新思维和团队协作能力，为今后从事相关工作打下坚实的基础。

二、课程设计的任务和要求本次课程设计的任务是设计一个具有特定功能的机电一体化系统，具体要求如下：1、确定系统的功能和性能指标，包括运动方式、精度要求、速度范围等。

2、进行系统的总体方案设计，包括机械结构、驱动系统、控制系统等的选择和布局。

3、完成机械结构的详细设计，绘制装配图和零件图。

4、选择合适的驱动电机、传感器、控制器等器件，并进行参数计算和选型。

5、设计控制系统的硬件电路和软件程序，实现系统的控制功能。

6、对设计的系统进行性能分析和优化，确保满足设计要求。

三、系统方案设计1、功能需求分析经过对任务要求的仔细研究，确定本次设计的机电一体化系统为一个小型物料搬运机器人。

该机器人能够在规定的工作空间内自主移动，抓取和搬运一定重量的物料，并放置到指定位置。

2、总体方案设计（1）机械结构采用轮式移动平台，通过直流电机驱动轮子实现机器人的移动。

机械手臂采用关节式结构，由三个自由度组成，分别实现手臂的伸缩、升降和旋转，通过舵机进行驱动。

抓取机构采用气动夹爪，通过气缸控制夹爪的开合。

（2）驱动系统移动平台的驱动电机选择直流无刷电机，通过减速器与轮子连接，以提供足够的扭矩和速度。

机械手臂的关节驱动选择舵机，舵机具有控制精度高、响应速度快等优点。

抓取机构的气缸由气泵提供气源，通过电磁阀控制气缸的动作。

机电一体化系统设计课程设计指导书邓春岩编著UESTC 机电工程学院第一章绪论1.1 机电一体化课程设计的目的机电一体和课程设计是一个重要的实践教学环节。

学生需综合运用所学的机械、电子、计算机和自动控制等方面的知识，独立进行机电结合的设计训练，主要目的是：1）学习机电一体化系统总体设计方案的分析、拟定和比较的方法。

2）对机械系统进行设计，掌握典型传动机构和导向机构等工作原理、设计计算方法和选用方法。

3）掌握控制用电机的工作原理，能够对控制用电机、驱动器进行计算与选用。

4）对控制系统进行设计，掌握典型硬件电路的设计方法和控制软件的设计思路。

5）根据系统的要求，掌握常用传感器的工作原理和选用方法。

6）培养学生独立分析问题、解决问题的能力，学习并初步建立“系统设计”的思想。

7）训练学生应用手册和标准、查阅文献资料及撰写科技论文的能力。

1.2 课程设计的内容与要求课程设计的内容应是典型的机电一体化系统或产品，如数控机床、工业机器人、三坐标测量仪、自动检测仪、全自动洗衣机、电子秤、自动售货机、家用智能装置等。

设计的内容需包扩：机械系统的设计；执行元件的计算与选择；计算机控制系统的选择、电路的设计和软件的设计；传感检测的选择与电路的设计等，根据专业性质的差异，可以适当调整相应部分设计工作量。

本次设计任务是CNC二维工作台的设计，主要包括：机械系统的设计与计算、控制电机的计算与选择、驱动器的选择与接线图的设计。

1.3 课程设计的原始数据试设计一个用于在水平面内（XOY平面）进行切割的CNC二维工作平台。

切割刀位于Y方向工作台上面，其受力点（X、Y方向的轴向载荷）到Y方向丝杠轴心线的距离为100mm。

其它参数见下表：表1.1 大题目及其参数项目名称大题编号一二三四五六备注行程 mm 500³500500³400500³300400³400400³300300³300X*Y方向的行程X丝杠转速n1200 150 120 80 50 50 单位： r/minY丝杠转速n2200 150 120 80 50 50 单位： r/min理论定位精度δ30 25 20 15 10 5 单位：μm表1.2 小题目（方案）及其参数方案项目名称方案编号ⅠⅡⅢⅣV VIX方向轴向载荷(N)F15000 4500 4000 3500 2000 1200Y方向轴向载荷(N)F24000 3500 3000 2500 1500 1000X方向工作台滑板及组件重量(N) 1000 900 800 700 600 400Y方向工作台滑板及组件重量(N) 600 500 400 400 300 200表1.3 控制实现的轨迹方案项目名称方案编号１２３４二维平台编程控制的轨迹ＮＳＣＬ注：CNC二维工作平台设计题目共五个大题目，每个大题目下面又有三个小题目（即方案）。

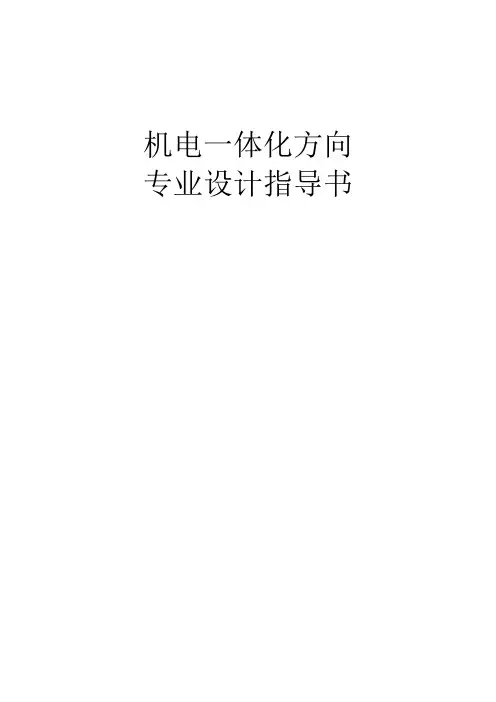

机电一体化方向专业设计指导书目录一、实践目的.............................................................................................................................. - 3 -二、实践目标.............................................................................................................................. - 3 -三、实践学时.............................................................................................................................. - 3 -四、实践地点.............................................................................................................................. - 3 -五、实践要求.............................................................................................................................. - 3 -六、组织形式.............................................................................................................................. - 3 -七、实践内容.............................................................................................................................. - 4 -八、进度安排.............................................................................................................................. - 4 -九、考核依据.............................................................................................................................. - 4 -十、实验设备.............................................................................................................................. - 4 - 十一、注意事项.......................................................................................................................... - 5 - 附录一：焊接工具清单.............................................................................................................. - 5 - 附件二：单片智能机寻迹机器人材料清单.............................................................................. - 6 - 附录三：万用表的使用.............................................................................................................. - 7 - 附件四：电烙铁的使用方法...................................................................................................... - 8 - 附件五：智能寻迹机器人介绍.................................................................................................. - 8 - 附件六：程序状态指示灯演示验证程序................................................................................ - 10 - 附件七：流水灯演示验证程序................................................................................................ - 12 - 附件八：数码管演示验证程序................................................................................................ - 14 - 附件九：数码管及跑马灯演示验证程序................................................................................ - 16 - 附件十：按键中断查询演示验证程序.................................................................................... - 19 - 附件十一：话筒声音识别演示验证程序................................................................................ - 21 - 附件十二：光敏电阻与蜂鸣器演示验证程序........................................................................ - 23 - 附件十三：红外反射与直流电机驱动演示验证程序............................................................ - 24 - 附件十四：串口通信程序演示验证程序................................................................................ - 28 - 实验十五：综合功能演示验证程序........................................................................................ - 30 -在学习了电路、模拟电子技术、数字电子技术、微机原理及接口技术、测试技术与信号分析等专业先修课程的基础上，进一步培养学生机电综合应用技能，为后续的毕业设计打好基础。

机电一体化技术课程设计一、教学目标本课程旨在让学生了解和掌握机电一体化技术的基本概念、原理和应用，培养学生对机电一体化技术的兴趣和热情，提高学生的实际操作能力和创新能力。

知识目标：使学生了解机电一体化技术的基本概念、组成部分及其相互关系；掌握机电一体化技术的基本原理和关键技术；了解机电一体化技术的应用领域和发展趋势。

技能目标：使学生能够运用所学知识分析、解决机电一体化技术领域的问题；具备一定的实际操作能力，能够进行简单的机电一体化系统设计、调试和维护。

情感态度价值观目标：培养学生对机电一体化技术的兴趣和热情，增强学生对科技创新的敏感度；培养学生团队协作、积极探究的学习态度，提高学生的问题解决能力。

二、教学内容本课程的教学内容主要包括机电一体化技术的基本概念、原理和应用。

具体安排如下：第1-2课时：机电一体化技术的基本概念，包括定义、组成部分及其相互关系。

第3-4课时：机电一体化技术的基本原理，包括传感器技术、执行器技术、控制技术等。

第5-6课时：机电一体化技术的应用领域，包括工业自动化、机器人、汽车电子等。

第7-8课时：机电一体化技术的发展趋势，包括智能化、网络化、绿色化等。

第9-10课时：机电一体化技术的实际操作，包括简单机电一体化系统的设计、调试和维护。

三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

讲授法：通过教师的讲解，使学生掌握机电一体化技术的基本概念、原理和应用。

讨论法：引导学生针对机电一体化技术的相关问题进行思考和讨论，提高学生的创新能力和问题解决能力。

案例分析法：通过分析具体的机电一体化技术应用案例，使学生更好地理解和掌握相关知识。

实验法：让学生亲自动手进行实验，培养学生的实际操作能力和实践能力。

四、教学资源为了支持本课程的教学，我们将选择和准备以下教学资源：教材：《机电一体化技术》教材，用于引导学生系统地学习机电一体化技术的基本知识。

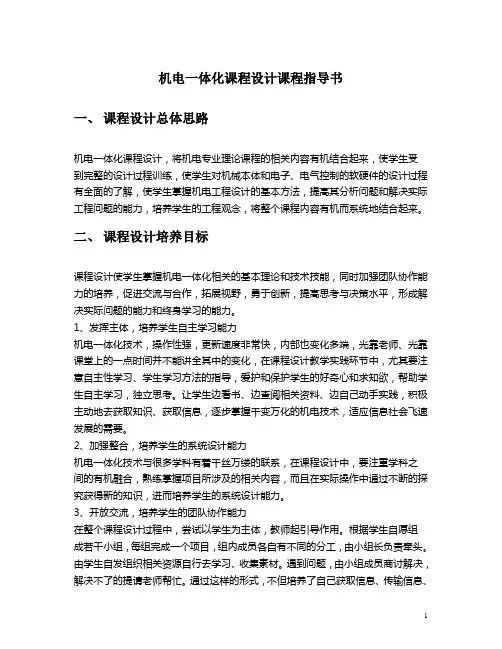

机电一体化课程设计课程指导书一、课程设计总体思路机电一体化课程设计，将机电专业理论课程的相关内容有机结合起来，使学生受到完整的设计过程训练，使学生对机械本体和电子、电气控制的软硬件的设计过程有全面的了解，使学生掌握机电工程设计的基本方法，提高其分析问题和解决实际工程问题的能力，培养学生的工程观念，将整个课程内容有机而系统地结合起来。

二、课程设计培养目标课程设计使学生掌握机电一体化相关的基本理论和技术技能，同时加强团队协作能力的培养，促进交流与合作，拓展视野，勇于创新，提高思考与决策水平，形成解决实际问题的能力和终身学习的能力。

1、发挥主体，培养学生自主学习能力机电一体化技术，操作性强，更新速度非常快，内部也变化多端，光靠老师、光靠课堂上的一点时间并不能讲全其中的变化，在课程设计教学实践环节中，尤其要注意自主性学习、学生学习方法的指导，爱护和保护学生的好奇心和求知欲，帮助学生自主学习，独立思考。

让学生边看书、边查阅相关资料、边自己动手实践，积极主动地去获取知识、获取信息，逐步掌握千变万化的机电技术，适应信息社会飞速发展的需要。

2、加强整合，培养学生的系统设计能力机电一体化技术与很多学科有着千丝万缕的联系，在课程设计中，要注重学科之间的有机融合，熟练掌握项目所涉及的相关内容，而且在实际操作中通过不断的探究获得新的知识，进而培养学生的系统设计能力。

3、开放交流，培养学生的团队协作能力在整个课程设计过程中，尝试以学生为主体，教师起引导作用。

根据学生自愿组成若干小组，每组完成一个项目，组内成员各自有不同的分工，由小组长负责牵头。

由学生自发组织相关资源自行去学习、收集素材。

遇到问题，由小组成员商讨解决，解决不了的提请老师帮忙。

通过这样的形式，不但培养了自己获取信息、传输信息、处理信息和应用信息的能力，而且也培养了自己与他人合作的能力。

4、注重应用和实践，培养学生的创新能力机电一体化技术其特有的实践性决定了课程设计过程不宜单靠设计图纸来完成，让学生边动脑边动手，把原先设计与思考的东西展示出来，通过不断的对比和修改，把原先思考与设计环节预料不合理、不充分、不完善的地方纠正过来，对自己的设计作不断的修改和完善，从而达到创新的目的。
