昂立光数字继保测试仪试验说明书要点

继电保护测试仪检定方法使用说明书继电爱护测试仪是一种用于继电爱护及平安自动检验的装置，精准牢靠的应答才能有效保障爱护装置的应用性能，而继电爱护测试仪正是验证这一性能的检验装置，下面本文主要依据继电爱护测试仪检定规范介绍其沟通电流输出误差限值要求及校准操作。

一、继电爱护测试仪沟通电流输出误差限值1.输出沟通电流幅值基本误差在检定规范要求的基准工作条件下，继电爱护测试仪输出电流的幅值为0~Imax、频率为50Hz，其基本误差应满意：——I≤0.1IN，基本误差不超过±1mA；——0.1INI≤Imax基本误差不超过±0.2%。

当输出电流幅值在0~Imax范围内，输出频率变化时，其输出电流幅值基本误差应满意表1要求。

表1：误差范围2.输出沟通电流总谐波畸变率在负载0.5Ω的条件下，输出沟通电流1A、5A时，输出沟通电流总谐波畸变率应不大于0.2%。

二、继电爱护测试仪沟通电流输出校准1.沟通电流输出幅值误差沟通电流输出幅值误差的校准接线示意图如图1所示。

图1：沟通电流输出幅值误差的校准接线示意图分别设置被检测试仪50Hz频率下的各相输出沟通电流(沟通电流的输出校准点至少应包含0.2A、0.5A、0.8A、1A、3A、5A的校准点，其他校准点的选取应考虑最大量程点以及与上下量程的连接点和中间点)，用校准标准(或沟通电流表)分别测出各相的电流输出数据并记录。

设校准标准的显示数据为IN，机电爱护测试仪沟通电流输出值为Ix。

沟通电流输出值的肯定误差和相对误差的计算见式(1)和式(2)肯定误差表示为 (1)相对误差表示为 (2)式中：Δ——被校机电爱护测试仪输出值肯定误差；γ——被校机电爱护测试仪输出值相对误差；Ix——被校机电爱护测试仪设定输出值，A；IN——校准标准显示值，A。

2.输出沟通电流的频率误差和幅频特性在图1中沟通输出回路接入负载电阻(装置额定输出功率)。

设置恒定的测试仪输出沟通电流为5A，同时带上阻性负载，转变输出频率，使其在(0~1000)Hz范围变化(测试的频率点可选45Hz、50Hz、65Hz、100Hz、450Hz、800Hz、1000Hz)，用频率表分别测出实际的频率值并计算出相应误差，并依据在设置的不同频率下所显示出的电流值进行幅频特性测试。

继电保护测试仪操作规程一、前言二、测试仪器准备1.首先仔细阅读继电保护测试仪的使用说明书，熟悉测试仪器的使用方法和注意事项。

2.查看测试仪器的外观，检查是否有松动、破损或者漏电等问题。

如果有问题，应及时通知维修人员进行维修。

3.检查测试仪器的电源线是否连接稳定，确保电源线与插座接触良好，并且电源线应与其他线路分开，避免干扰。

4.检查测试仪器的接地线是否良好连接，确保测试仪器的安全使用。

三、测试前准备1.打开测试仪器，并按照使用说明书进行一系列的设定，包括测试对象、测试方法、测试参数等。

2.确保测试仪器的内部保存的测试数据已经清零，以防止前一次测试的数据对本次测试结果的影响。

3.根据测试仪器的标准曲线或者测量值，校准测试仪器，确保测试的准确性。

4.检查测试仪器的连接线是否正常、接触良好，确保信号传递畅通。

四、测试操作步骤1.将测试仪器的输出信号连接至待测试的继电保护装置，确保连接正确，并注意信号阻抗匹配，避免信号损失。

2.进行第一次测试前，应先进行一个零漂测试，以保证测试仪器的零点是正确的。

对于模拟量输入测试仪器，可以将输入信号置零，然后记录零点的读数；对于数字量输入测试仪器，可以检查输入端口是否接收到正确的信号。

3.根据测试要求，进行具体的测试，包括动作测试、接触压降测试、动态稳定性测试等。

根据测试仪器的设定，记录测试结果，并进行分析。

4.在测试过程中，应及时关注测试仪器的指示灯和显示屏，如有异常情况（如报警、故障等），应及时停止测试，并排除故障。

5.完成测试后，应将测试仪器的数据保存，并进行分析。

在需要校准测试仪器时，应进行相应的校准操作。

五、测试后操作1.测试完成后，及时关闭测试仪器，将测试仪器的电源线拔下，避免浪费电能和人为损坏。

2.清理测试现场，将测试仪器和相关工具归位，并保持测试仪器的清洁，防止灰尘等杂物进入仪器内部。

3.定期对测试仪器进行维护和保养，保持其正常使用。

如有故障或者异常情况，应及时通知维修人员进行处理。

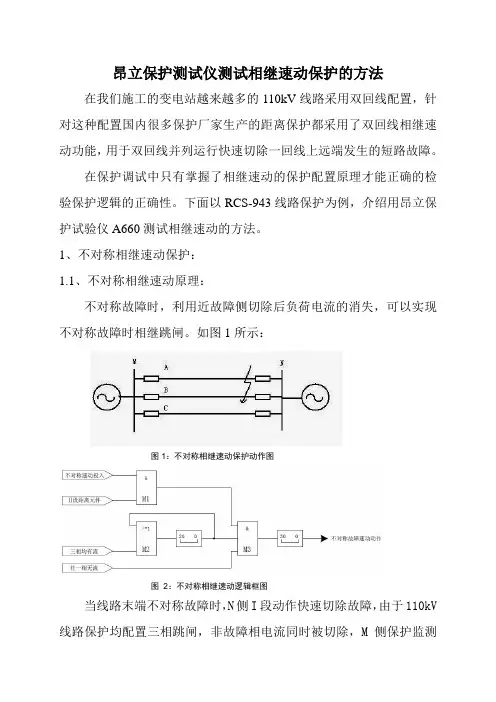

昂立保护测试仪测试相继速动保护的方法在我们施工的变电站越来越多的110kV线路采用双回线配置，针对这种配置国内很多保护厂家生产的距离保护都采用了双回线相继速动功能，用于双回线并列运行快速切除一回线上远端发生的短路故障。

在保护调试中只有掌握了相继速动的保护配置原理才能正确的检验保护逻辑的正确性。

下面以RCS-943线路保护为例，介绍用昂立保护试验仪A660测试相继速动的方法。

1、不对称相继速动保护：1.1、不对称相继速动原理：不对称故障时，利用近故障侧切除后负荷电流的消失，可以实现不对称故障时相继跳闸。

如图1所示：图1：不对称相继速动保护动作图图2：不对称相继速动逻辑框图当线路末端不对称故障时，N侧I段动作快速切除故障，由于110kV 线路保护均配置三相跳闸，非故障相电流同时被切除，M侧保护监测到任一相负荷电流突然消失，且II段距离元件已经启动，将M侧开关不再经II段延时直接跳闸，将故障切除。

此功能只要两侧有电源时就应该投入。

保护动作逻辑图如图2所示。

1.2、测试接线：昂立测试仪的三相电压、三相电流通道通过测试线接入RCS-943线路保护的电流、电压通道。

将昂立测试仪开出接点的1组输出接点串接在保护电流通道的C相回路里，RCS-943线路保护的保护动作输出接点并接至昂立保护测试仪的“开入A”的输入端，用来测试保护动作时间。

1.3、参数设置：进入昂立测试仪的距离保护菜单，设置距离Ⅱ段保护定值整定动作倍数为0.7，设置故障相ABC发生短路故障，1组开出接点设置为故障发生后断开保持时间40ms（故障启动保持40ms后断开第1组的开出接点），设置故障时间为10S，“开入A”接点设置为“三跳接点”动作后切除故障。

1.4、不对称相继速动保护测试：按下昂立测试的启动按钮“start”键，进入故障前状态观察RCS-943线路保护“TV断线报警”灯熄灭，按“Enter”键，进入故障程序---距离Ⅱ段保护动作延时至不对称故障相继速动保护动作，保护动作接点开入昂立测试仪“开入A”切除故障，测试仪采回保护动作时间。

4
® ONLLY
昂立电气

其中： 1)“变压器接线方式”与保护装置的变压器接线方式一致,故设置为 Y/△-11 接线； 2) I1，I2 输出均为基波。 (3) “固定 Ir”页面设置如下图所示：
其中： 1)根据需要设置待测试的制动点 Ir 的变化范围和步长； 2)“附加测试点”的设置：如果设置的 Ir 扫描线不包括所需的制动点 Ir（如：拐点电流）， 则可以把附加测试点的电流值改为所需的制动电流（如：拐点电流），并打“√”选中。
投入，‘0’表示退出）；
(3) 在保护屏上，仅投“差动保护开测试仪，进入“差动保护”菜单下的“扩展三相差动”，并进行如下设置：
(1)“Id,r 定义”页面设置如下图所示：
其中： 1) “测试项目”为谐波制动； 2) 其他的参数都不需要修改。
(2)“I1,2 定义”页面设置如下图所示：
主保护包括： z 稳态比率差动 z 差动速断 z 工频变化量比率差动 z 零序比率差动
后备保护包括： z 复合电压闭锁方向过流 z 零序方向过流 z 零序过压 z 间隙零序过流
后备保护可以根据需要灵活配置于各侧。 另外还包括以下异常告警功能：
z 过负荷报警 z 起动冷却器 z 过载闭锁有载调压 z 零序电压报警 z 公共绕组零序电流报警 z 差流异常报警 z 零序差流异常报警 z差动回路 TA 断线 zTA 异常报警和 TV 异常报警
(4) “搜索 Id”页面设置如下图所示：
5
® ONLLY
昂立电气

其中： 1)“Id 搜索起点和终点”的设置应包含差动保护的动作区和不动作区； 2)“动作门槛 ICD”的设置值就等于定值单中的“差动起动电流 0.5Ie”; 3)“每步时间”为 0.1s,只要大于差动保护的动作时间即可; 4)“间断时间”为 1s,因为该保护不需要复归时间,但对于有些需要一定复归时间的保护，则 应设置“间断时间”大于复归时间。 注： z 如果继电器无法长时间通过大电流，建议在保证保护动作时延的前提下，尽可能地减小 每步时间，延长间断时间。 (5) “开关量”页面设置如下图所示：

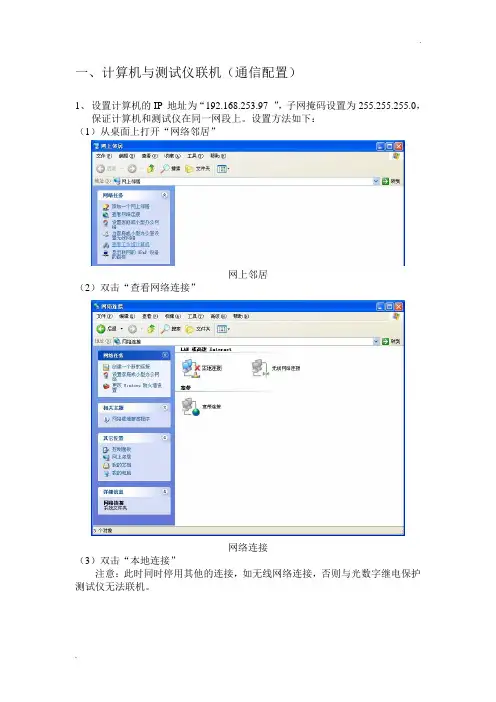

一、计算机与测试仪联机（通信配置）1、设置计算机的IP 地址为“192.168.253.97 ”，子网掩码设置为255.255.255.0，保证计算机和测试仪在同一网段上。

设置方法如下：（1）从桌面上打开“网络邻居”网上邻居（2）双击“查看网络连接”网络连接（3）双击“本地连接”注意：此时同时停用其他的连接，如无线网络连接，否则与光数字继电保护测试仪无法联机。

本地连接属性（4）在“此连接使用以下项目”框中选中“Internet协议（TCP/IP）”，双击打开。

在IP地址栏中输入IP 地址为“192.168.253.97 ”，子网掩码为255.255.255.0，确定并保存。

IP设置2、用网线连接计算机和测试仪，并打开光数字继保测试仪；3、打开昂立光数字继保测试软件，左键单击“通用测试”图标，再左键单击任一试验，如“电压电流（手动试验）”，在弹出的对话框中点击“联机”按钮（或帮组菜单中的ONLLY联机），弹出设置IP的对话框，如下：4、在“IP对话框”内，选择PC 机的IP 为“192.168.253.97”，并且设置测试仪的IP 地址为“192.168.253.231”（该IP地址为固定值）。

最后点击“确认”按钮，联机成功。

（此时计算机右下角任务栏的网络连接图标可能会显示为寻址，此不影响联机成功）二、系统设置在任一试验界面内（如电压电流（手动试验））点击“配置”“菜单，选择“系统配置（测试仪）”如图2-1，打开系统设置对话框。

图2-1 打开“系统配置”在系统设置对话框中，左键点击“通道配置”进行全部需要传输的电压电流量的通信协议的配置，把所有电压电流量都选择为“数字量9-2”，如图2-2，保存退出。

图2-2 通道配置左键单击“系统参数”，打开系统参数配置界面，进行系统参数的配置，如图2-3，全部选择默认值，保存退出。

（不需要进行小信号配置）图2-3 系统参数设置三、IEC61850配置（即SMV、GOOSE配置）SMV、GOOSE配置需根据具体试验所需要的参数来设置，下面以低周保护为例，进行说明：在测试软件主界面左键单击“光数字报文测试”图标，如图3-1图3-1左键单击“IEC-61850配置”图标，打开ONLLY IEC61850 配置界面，进行SMV和GOOSE配置，如图3-2。

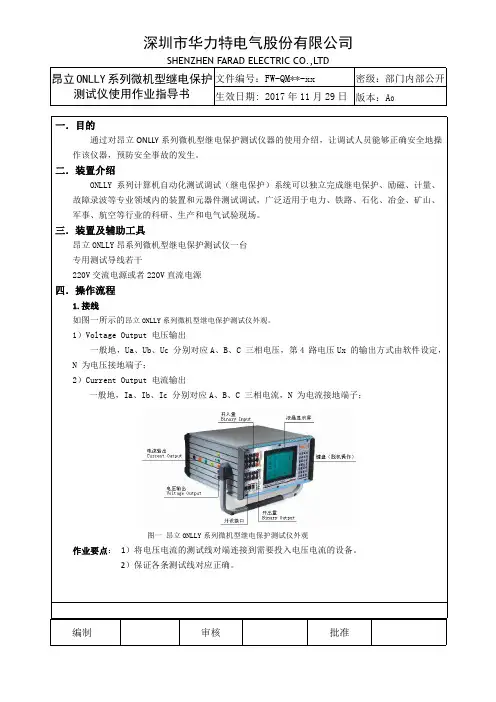

昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号：FW-QM**-xx密级：部门内部公开生效日期:2017年11月29日版本：A 0编制审核批准一．目的通过对昂立ONLLY 系列微机型继电保护测试仪器的使用介绍，让调试人员能够正确安全地操作该仪器，预防安全事故的发生。

二．装置介绍ONLLY 系列计算机自动化测试调试（继电保护）系统可以独立完成继电保护、励磁、计量、故障录波等专业领域内的装置和元器件测试调试，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。

三．装置及辅助工具昂立ONLLY 昂系列微机型继电保护测试仪一台专用测试导线若干220V 交流电源或者220V 直流电源四．操作流程1.接线如图一所示的昂立ONLLY 系列微机型继电保护测试仪外观。

1）Voltage Output 电压输出一般地，Ua、Ub、Uc 分别对应A、B、C 三相电压，第4路电压Ux 的输出方式由软件设定，N 为电压接地端子；2）Current Output 电流输出一般地，Ia、Ib、Ic 分别对应A、B、C 三相电流，N 为电流接地端子；图一昂立ONLLY 系列微机型继电保护测试仪外观作业要点：1）将电压电流的测试线对端连接到需要投入电压电流的设备。

2）保证各条测试线对应正确。

昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号：FW-QM**-xx密级：部门内部公开生效日期:2017年11月29日版本：A 0编制审核批准三相接线如图二所示。

图二三相电压电流投入接线2.接通电源给装置接通220V 交流电源。

作业要点上电前确认:1)测试仪可靠接地（接地线端孔位于电源插座旁）；2)绝对禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔！3)工作电源误接380VAC 将长期音响告警；注意直流220V 和交流220V 不是同一个端口输入，而且只能选择一种电源供电。

技术说明：一、仪器配置：8路电压源+6路电流源；8路开入，4路开出可外接笔记本电脑二、特点1．精度高：交直流电流50mA到30A以下都能达到0.1%精度；2．波形好：小电流波形好；3．能耗低：能耗随着外部负载变化，最大限度的做到节能降耗；4．发热小：由于功耗低，所以仪器长时间输出发热低；5．冗余备份：两组电流电压源完全独立，组成双电源系统，互为备份；6．所有通道能够同时输出；7．六路电流源实现变压器两侧差动试验。

8．八路电压源可实现备自投和厂用电快切装置的试验9．内置GPS。

三、参数1.交流电流源A．通道数：6路B．幅值（RMS）：6×（0～30A）/相，或者3×（0～60A）/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.05A～30A：≤0.1%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间2.交流电压源A．通道数：8路B．幅值（RMS）：8×125V/相C．分辨率：0～10V：1mV；10～125V：4mV D．精度：2～125V：≤0.5%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间3.交流电流电压源同步时间：≤10uS4.交流电流电压源相位控制：A.变化范围：-360°～+360°B.分辨率：0.05°C.精度：≤0.2°D.合闸角控制范围：0°～+360°E.合闸角分辨率：0.05°F.合闸角精度：≤0.2°5.直流电流源A．通道数：6路B．幅值：6×30A/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.01A～30A：≤0.1%E．文波系数：≤0.5%F．带载能力：G．输出时间6.直流电压源A．通道数：8路B．幅值：8×176V/相C．分辨率：5mVD．精度：≤0.5%E．文波系数：≤0.5%F．带载能力：G．输出时间7.开入开出A．开入数量：8对输入特性：自动识别空接点和带电位，10～250V dc分辨率：10uS最大测量范围：0.00001～99,999.999S时间精度：≤0.1%B．开出数量：4对类型：空接点交直流开断能力：0.5A，250V8.其它A．供电电压范围：110～265Vac/110V～220Vdc；B．供电电压频率：45～65HzC．接口：网口/串口；USB二零一一年四月二日。

微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章6-35KV微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。

每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。

可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

开机即可使用，操作方便快捷。

◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

回路的螺丝及连片。不允许有丝毫松动的情况。 校对程序校验码及程序形成时间。
1.2 交流回路校验 进入“保护状态”菜单中“DSP 采样值”子菜单，在保护屏端子上分别加入额定的
电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差 应小于±5％。
1.3 输入接点检查 进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟
“重 合接点”，确认时间默认 为“15ms”。开出量由于 不影响试验，不考虑设 置。
（7）“模型”页面设置：
其中：
1）计算模型：一般取“电 流
恒定”，即定电流（短路电
流）方式。
2）补偿系数Kl：短路阻抗 Zl的零序补偿系数，根据该 保护的定值参数，Kl的设置 方式选为（Z0-Z1）/3Z1， 幅值为0.84（取零序补偿系 数），角度为0°。 3)电流配置：根据实际接 线，设为第1组电流输出。
注意事项 由于此次试验不测试距离Ⅳ保护，故有关距离Ⅳ保护的参数可不考
虑设置，但在“定值”页面设置中必须保证 T4 > T3 > T2 > T1。 否则会导致测试仪软件会报错。 注意合理设置“定值”页面设置中的各段短路电流值，以保证计算 出的短路电压不越限。否则可能会导致测试结果不准确。 如果只需要校验距离保护某一段的灵敏性和可靠性，可通过修改 “项目”页面设置中的“测试倍数”来达到要求。
继电保护专业高级技师技师之 微机保护测试仪测试使用
采用昂立微机保护仪 供继电保护工公共实操课使用
一、试验前准备工作
1.1 试验注意事项 试验前请仔细阅读保护装置的试验大纲及有关说明书。 尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。 使用的电烙铁、示波器必须与屏柜可靠接地。 试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是TA

一、计算机与测试仪联机（通信配置）1、设置计算机的IP 地址为“192.168.253.97 ”，子网掩码设置为255.255.255.0，保证计算机和测试仪在同一网段上。

设置方法如下：（1）从桌面上打开“网络邻居”网上邻居（2）双击“查看网络连接”网络连接（3）双击“本地连接”注意：此时同时停用其他的连接，如无线网络连接，否则与光数字继电保护测试仪无法联机。

本地连接属性（4）在“此连接使用以下项目”框中选中“Internet协议（TCP/IP）”，双击打开。

在IP地址栏中输入IP 地址为“192.168.253.97 ”，子网掩码为255.255.255.0，确定并保存。

IP设置2、用网线连接计算机和测试仪，并打开光数字继保测试仪；3、打开昂立光数字继保测试软件，左键单击“通用测试”图标，再左键单击任一试验，如“电压电流（手动试验）”，在弹出的对话框中点击“联机”按钮（或帮组菜单中的ONLLY联机），弹出设置IP的对话框，如下：4、在“IP对话框”内，选择PC 机的IP 为“192.168.253.97”，并且设置测试仪的IP 地址为“192.168.253.231”（该IP地址为固定值）。

最后点击“确认”按钮，联机成功。

（此时计算机右下角任务栏的网络连接图标可能会显示为寻址，此不影响联机成功）二、系统设置在任一试验界面内（如电压电流（手动试验））点击“配置”“菜单，选择“系统配置（测试仪）”如图2-1，打开系统设置对话框。

图2-1 打开“系统配置”在系统设置对话框中，左键点击“通道配置”进行全部需要传输的电压电流量的通信协议的配置，把所有电压电流量都选择为“数字量9-2”，如图2-2，保存退出。

图2-2 通道配置左键单击“系统参数”，打开系统参数配置界面，进行系统参数的配置，如图2-3，全部选择默认值，保存退出。

（不需要进行小信号配置）图2-3 系统参数设置三、IEC61850配置（即SMV、GOOSE配置）SMV、GOOSE配置需根据具体试验所需要的参数来设置，下面以低周保护为例，进行说明：在测试软件主界面左键单击“光数字报文测试”图标，如图3-1图3-1左键单击“IEC-61850配置”图标，打开ONLLY IEC61850 配置界面，进行SMV和GOOSE配置，如图3-2。

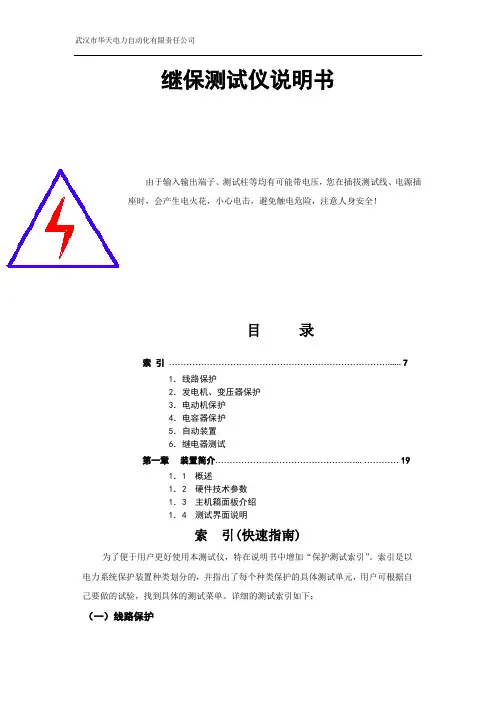

继保测试仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！目录索引 (7)1．线路保护2．发电机、变压器保护3．电动机保护4．电容器保护5．自动装置6．继电器测试第一章装置简介 (19)1．1 概述1．2 硬件技术参数1．3 主机箱面板介绍1．4 测试界面说明索引(快速指南)为了便于用户更好使用本测试仪，特在说明书中增加“保护测试索引”。

索引是以电力系统保护装置种类划分的，并指出了每个种类保护的具体测试单元，用户可根据自己要做的试验，找到具体的测试菜单。

详细的测试索引如下：（一）线路保护（二）发电机、变压器保护（三）电动机保护（四）电容器保护（五）自动装置（六）继电器测试11．其它如：同步继电器、信号继电器、重合闸继电器等均可由程控电源菜单来完成。

第一章装置简介1．1 概述☆HTWJB-3H系列微机型继电保护测试装置是按照国家标T624-1997继电保护微机型试验装置技术条件>>设计，广泛听取用户意见，吸取当前最新电力电子技术，完全结合现场实际推出的新一代继电保护测试工具。

☆HTWJB-3H具有测试范围广、输出电流大、电压高、带负载能力强、可靠性高等特点；该系统为测试机电型、电磁型、晶体管型、集成电路型及微机型保护装置提供了高水平的校验工具。

☆HTWJB-3H系列测试软件的设计简洁明了，功能强大，参数设置可存储调用，避免了用户重复设置。

实时显示电压电流的波形图，并可存储、打印。

1．先进的硬件技术平台(1) HTWJB-3H 系统将工控机、高速信号处理器DSP、FPGA等先进技术集成(2)车载8.4TFT液晶屏可靠性高，寿命长，抗震性能好。

(3)避免了用户因存储空间不足而必须定期删除报告的麻烦。

无CF卡等电子盘容量小、易损坏的缺陷。

(4)高精度，高质量的波形。

幅频特性在0-1KHz内均保持最大平坦性。

(5)维护方便，不需要用户对硬件进行调试。

目录第一章概述 (1)1.1保护型号 (1)1.2应用范围 (1)1.3保护配置 (1)第二章保护功能测试 (2)2.1注意事项（试验前准备工作） (2)2.2工频变化量阻抗 (2)2.3纵联变化量方向保护 (5)2.4纵联零序方向保护 (9)2.5距离保护 (12)2.6零序保护 (18)2.7重合闸 (22)附录一 (27)1.保护定值样单 (27)2.压板定值样单 (28)第一章概述1.1保护型号RCS—901B型超高压线路成套保护装置1.2应用范围RCS—901B型超高压线路成套保护装置为由微机实现的数字式超高压线路成套快速保护装置，可用作220KV及以上电压等级输电线路的主保护及后备保护。

1.3保护配置RCS—901B包括以纵联变化量方向和零序方向元件为主体的快速主保护，由工频变化量距离元件构成的快速Ⅰ段保护，由三段式相间和接地距离及四个延时段零序方向过流构成全套后备保护；RCS—901保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

本次测试主要包括以下保护功能：序号保护类型序号保护类型距离保护01 工频变化量阻抗 04零序保护02 纵联变化量方向保护 05重合闸03 纵联零序方向保护 06z注：电流互感器（TA）二次额定电流In=1A第二章 保护功能测试2.1注意事项（试验前准备工作）1. 确保保护装置外接二次电压电流回路已可靠断开， 相关保护跳闸软硬压板均已在退出状态；2. 测试仪必须可靠接地；3. 绝对禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔；4. 对保护装置进行交流回路校验（即采样） (1) 目的：检查接线的正确性和装置的精度； (2) 按使用说明书方法进入装置菜单中的“保护状态”项，查看“交流量采样”中的值与输 入值的误差应符合技术参数要求。

2.2工频变化量阻抗一．工作原理 （一）保护工作原理电力系统发生短路故障时，其短路电流、电压可分解为故障前负荷状态的电流电压分量和故障分量，反应工频变化量的继电器只考虑故障分量，不受负荷状态的影响。

继电保护测试仪的操作方法继电保护测试仪是电力系统中不可或缺的设备，用于测试电力系统中的保护设备是否正常工作。

本文将介绍继电保护测试仪的操作方法。

一、摆放位置继电保护测试仪应放置在干燥、通风、无强电场和磁场影响的地方。

同时还要保证仪器放置平稳，以确保测试准确性。

二、连接电源在使用继电保护测试仪前，需要连接电源。

根据不同的型号，可以连接交流电源或直流电源，具体的方法如下：1. 连接交流电源将交流电源连接到继电保护测试仪后，将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

2. 连接直流电源将直流电源连接到继电保护测试仪后，调节电压至所需的值。

然后将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

三、操作步骤下面将介绍使用继电保护测试仪的具体操作步骤，其中包括了具体的测试流程和技巧。

1. 测试准备在进行继电保护测试之前，务必要进行一系列的测试准备工作，包括检查测试仪器的电源是否正常，预热时间是否足够等。

2. 参数设置在进行继电保护测试时，需要根据被测的设备，在测试仪器上设置相应的测试参数。

这些参数包括：测试电压、测试电流、测试时间等。

3. 连接被测设备将被测设备与继电保护测试仪连接，并正确接线。

然后，在测试仪器上进行相应的设置。

4. 开始测试在设备连接完成后，打开测试仪器，进入测试界面。

设置好测试参数后，开始进行测试。

在测试时需要特别注意观察测试仪器的指示灯，以及被测设备的反应情况。

如果出现异常情况，需要及时停止测试并检查排除故障。

5. 测试结果分析在测试完成后，将测试结果分析，并使用仪器提供的测量结果报告，进行数据分析和处理。

如果测试结果与预期的不一致，需要进行排查和解决问题的方法。

四、注意事项在使用继电保护测试仪时，需要特别注意一些事项，以确保测试结果准确、可靠：1.停止测试仪器前，必须按顺序关闭测试功能。

2.在测试前，需要确保测试仪器的状态正常。

3.进行测试时应严格按照测试步骤进行，避免随意更改测试参数或顺序。

一、计算机与测试仪联机（通信配置）1、设置计算机的IP 地址为“192.168.253.97 ”，子网掩码设置为255.255.255.0，保证计算机和测试仪在同一网段上。

设置方法如下：（1）从桌面上打开“网络邻居”网上邻居（2）双击“查看网络连接”网络连接（3）双击“本地连接”注意：此时同时停用其他的连接，如无线网络连接，否则与光数字继电保护测试仪无法联机。

本地连接属性（4）在“此连接使用以下项目”框中选中“Internet协议（TCP/IP）”，双击打开。

在IP地址栏中输入IP 地址为“192.168.253.97 ”，子网掩码为255.255.255.0，确定并保存。

IP设置2、用网线连接计算机和测试仪，并打开光数字继保测试仪；3、打开昂立光数字继保测试软件，左键单击“通用测试”图标，再左键单击任一试验，如“电压电流（手动试验）”，在弹出的对话框中点击“联机”按钮（或帮组菜单中的ONLLY联机），弹出设置IP的对话框，如下：4、在“IP对话框”，选择PC 机的IP 为“192.168.253.97”，并且设置测试仪的IP 地址为“192.168.253.231”（该IP地址为固定值）。

最后点击“确认”按钮，联机成功。

（此时计算机右下角任务栏的网络连接图标可能会显示为寻址，此不影响联机成功）二、系统设置在任一试验界面（如电压电流（手动试验））点击“配置”“菜单，选择“系统配置（测试仪）”如图2-1，打开系统设置对话框。

图2-1 打开“系统配置”在系统设置对话框中，左键点击“通道配置”进行全部需要传输的电压电流量的通信协议的配置，把所有电压电流量都选择为“数字量9-2”，如图2-2，保存退出。

图2-2 通道配置左键单击“系统参数”，打开系统参数配置界面，进行系统参数的配置，如图2-3，全部选择默认值，保存退出。

（不需要进行小信号配置）图2-3 系统参数设置三、IEC61850配置（即SMV、GOOSE配置）SMV、GOOSE配置需根据具体试验所需要的参数来设置，下面以低周保护为例，进行说明：在测试软件主界面左键单击“光数字报文测试”图标，如图3-1图3-1左键单击“IEC-61850配置”图标，打开ONLLY IEC61850 配置界面，进行SMV和GOOSE配置，如图3-2。
