生产现场安全警示标志设置和管理ppt课件

格式：ppt
大小：25.08 MB
文档页数：89

下载文档原格式

工厂安全警示标志及现场定置线专题培训共33页

END
16、业余生活要Biblioteka 意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
工厂安全警示标志及现场定置线专题培训
•
6、黄金时代是在我们的前面，而不在我们的后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚的工人总是说工具不好)。
•
10、只要下定决心克服恐惧，便几乎能克服任何恐惧。因为，请记住，除了在脑海中，恐惧无处藏身。-- 戴尔．卡耐基。

安全警示标志 ppt课件

1.红色。表示禁止、停止、防火等信号，能使人在心理上产生兴奋感和醒目感。
2.蓝色。表示指令或必须遵守的规定，和白色配合使用效果较好。
3.黄色。表示警告、注意，和黑色相同组成的条纹是视认性最高的色彩。
4.绿色。表示提示、安全状态、通行，能使人感到舒畅、平静和安全感。
安全色的对比色是黑白两种颜色，红、蓝、绿色的对比色为白色，黄色的对比色为黑色。
ppt课件
15
二、种类
ppt课件
16
二、种类
四、其他警示标志
ppt课件
17
二、种类
ppt课件
18
二、种类
我公司部分安全警示标志：
ppt课件
19
二、种类
我公司部分安全警示标志：
ppt课件
20
二、种类
我公司部分安全警示标志：
ppt课件
21
二、种类
我公司部分安全警示标志：
ppt课件
22
二、种类
我公司部分安全警示标志：
ppt课件
23
感谢大家请对不足之处提宝贵意见！
ppt课件
24
• 例如：
• 在起重区域，挂有“当心吊物”的警告标志
• 在旋转机床上，挂有“禁止戴手套”的禁止标志
• 在车间进出口中，挂有“ 紧急出口”的提示标志
ppt课件
4
*
2 第二部分
安全警示标志的种类
ppt课件
5
二、种类
种类
禁止标志警告标志指令标志提示标志
ppt课件
6
二、种类
安全色是用以表达禁止、警告、指令、指示等安全信息含义的颜色，具体规定为红、蓝、黄、绿四种颜色：
ppt课件

《安全警示标志牌》课件

公共场所
公共场所也是安全警示标志牌的重要应用场景，主要用于提醒公众注意安全、遵守规定、防止意外事故发生。
公共场所中的安全警示标志牌需要符合相关法规和标准，确保其易于理解、醒目、美观，能够引起公众的足够重视。
安全警示标志牌通常设置在商场、车站、公园等公共场所，以提醒公众注意消防安全、交通安全、设施设备安全等方面的注意事项。
03
安全警示标志牌的应用场景
工厂企业
工厂企业是安全警示标志牌的重要应用场所，主要用于提醒员工注意安全、规范操作、防止事故发生。
安全警示标志牌通常设置在车间、仓库、实验室等区域，以提醒员工注意危险品、设备操作、消防安全等方面的注意事项。
工厂企业中的安全警示标志牌需要符合相关法规和标准，确保其清晰、醒目、规范，能够引起员工的足够重视。
交通道路
交通道路是安全警示标志牌的重要应用场景之一，主要用于提醒驾驶员注意交通安全、遵守交通规则、防止交通事故
发生。
安全警示标志牌通常设置在道路交叉口、隧道、桥梁等交通节点，以提醒驾驶员注意限速、禁止超车、禁止停车等方
面的注意事项。
交通道路中的安全警示标志牌需要符合相关法规和标准，确保其清晰、醒目、规范，能够引起驾驶员的足够重视，同时还需要考虑不同天气和光照条件下的
符合国家和行业的相关认证标准，如ISO9001质量管理体系认证。
安全警示标志牌的安装标准
高度规范
根据使用场所的不同，安全警示标志牌的高度应符合相应的标准
，以确保足够的可见度。
角度规范
标志牌应保持一定的角度，以便人们更好地读取上面的文字和图案。
位置规范
选择显眼、不易遮挡的位置进行安装，如建筑物的外墙、通道入口等。

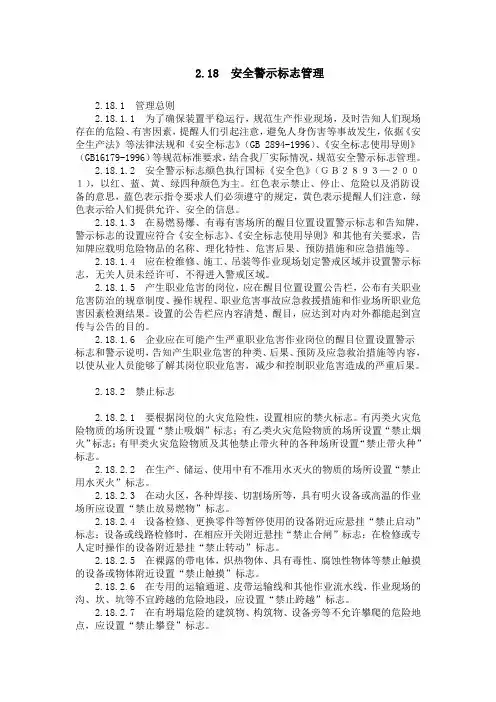

安全警示标志管理

2.18 安全警示标志管理2.18.1 管理总则2.18.1.1 为了确保装置平稳运行，规范生产作业现场，及时告知人们现场存在的危险、有害因素，提醒人们引起注意，避免人身伤害等事故发生，依据《安全生产法》等法律法规和《安全标志》（GB 2894-1996）、《安全标志使用导则》（GB16179-1996）等规范标准要求，结合我厂实际情况，规范安全警示标志管理。

2.18.1.2 安全警示标志颜色执行国标《安全色》（ＧＢ２８９３—２００１），以红、蓝、黄、绿四种颜色为主。

红色表示禁止、停止、危险以及消防设备的意思，蓝色表示指令要求人们必须遵守的规定，黄色表示提醒人们注意，绿色表示给人们提供允许、安全的信息。

2.18.1.3 在易燃易爆、有毒有害场所的醒目位置设置警示标志和告知牌，警示标志的设置应符合《安全标志》、《安全标志使用导则》和其他有关要求，告知牌应载明危险物品的名称、理化特性、危害后果、预防措施和应急措施等。

2.18.1.4 应在检维修、施工、吊装等作业现场划定警戒区域并设置警示标志，无关人员未经许可，不得进入警戒区域。

2.18.1.5 产生职业危害的岗位，应在醒目位置设置公告栏，公布有关职业危害防治的规章制度、操作规程、职业危害事故应急救援措施和作业场所职业危害因素检测结果。

设置的公告栏应内容清楚、醒目，应达到对内对外都能起到宣传与公告的目的。

2.18.1.6 企业应在可能产生严重职业危害作业岗位的醒目位置设置警示标志和警示说明，告知产生职业危害的种类、后果、预防及应急救治措施等内容，以使从业人员能够了解其岗位职业危害，减少和控制职业危害造成的严重后果。

2.18.2 禁止标志2.18.2.1 要根据岗位的火灾危险性，设置相应的禁火标志。

有丙类火灾危险物质的场所设置“禁止吸烟”标志；有乙类火灾危险物质的场所设置“禁止烟火”标志；有甲类火灾危险物质及其他禁止带火种的各种场所设置“禁止带火种”标志。

安全生产安全标志课件

颜色规范：安全标志的颜色应符合国家相关标准，如红色表示禁止、黄色表示警告、蓝色表示指令等。
尺寸规范：安全标志的尺寸应根据使用场所和距离合理设计，保证人们能够清晰地辨识。
安装规范：安全标志的安装位置应明显、醒目，且不易被遮挡，同时要考虑到人们的视线和阅读习惯。
常见的安全标志
禁止标志
禁止吸烟
禁止通行
禁止烟火
禁止用水灭火
警告标志
图形：三角形，黑色背景，黄色图形
含义：提醒人们注意危险，警告危险场所或行为
用途：用于工厂、学校、公共场所等需要警示的场所
示例：小心触电、禁止烟火等
指令标志
定义：用于指示人们必须遵守的安全标志特点：通常以简洁明了的图形和文字表示作用：提醒人们注意安全，遵守规定，避免发生事故常见类型：如禁止吸烟、戴安全帽等
பைடு நூலகம்
提示标志
定义：提示标志是用于指示方向、警告或提示某种情况的标识。
特点：通常采用简洁明了的图形和文字，易于识别和理解。
作用：在安全生产中，提示标志用于提醒人们注意安全，遵守规定，防止事故发生。
分类：常见的提示标志包括紧急出口、禁烟标志等。
文字辅助标志
文字辅助标志的作用是补充说明其他安全标志的不足文字辅助标志通常采用简洁明了的文字形式文字辅助标志可以提供关于安全标志的更多信息文字辅助标志通常与图形标志结合使用，以增强视觉效果
安全标志的规范使用和管理可以提高企业的安全管理水平，从而保障企业的安全生产和员工的生命安全。
提醒人们注意安全事项
安全标志是一种重要的安全提醒方式，可以提醒人们注意安全事项，减少事故发生。安全标志的存在可以起到警示作用，提醒人们时刻保持警惕，遵守安全规定。

安全警示标志和安全防护管理制度模版

安全警示标志和安全防护管理制度模版一、安全警示标志为确保企业的生产运营过程中的安全性，需要设置一些安全警示标志，以提醒员工和访客注意安全事项。

以下是常见的几种安全警示标志的模版：1.禁止吸烟标志：示意图：【禁烟图标】标志说明：该区域内严禁吸烟，吸烟者将受到相应处罚。

2.安全帽标志：示意图：【安全帽图标】标志说明：该区域内进入人员必须佩戴安全帽，以保护头部安全。

3.高温区警示标志：示意图：【火焰图标】标志说明：该区域内有高温设备或高温作业，请注意防范高温，以免发生烫伤。

4.电源警告标志：示意图：【闪电图标】标志说明：该设备或区域内有高电压电源，请慎重操作或无关人员不要靠近。

5.过驾驶警示标志：示意图：【停车图标】标志说明：该区域内是禁止驾驶汽车的区域，禁止驾车通过。

为了确保企业生产过程中的安全性，需要制定一些安全防护管理制度。

以下是安全防护管理制度的一个模版：安全防护管理制度1.安全教育培训1.1全员参与安全培训，包括入职培训和定期培训。

1.2定期组织安全演练，提高员工应急处置能力。

1.3新员工必须参与安全操作培训并通过考核才可上岗。

2.安全生产责任制2.1设立安全生产负责人，明确安全责任。

2.2部门负责人负责本部门的安全管理和绩效。

2.3所有员工都要承担起安全责任，共同维护企业的安全环境。

3.安全检查和隐患排查3.1定期开展安全检查，及时发现和处理安全隐患。

3.2员工要严格按照安全操作规程进行操作，发现安全隐患要及时上报。

3.3对于发现的安全隐患，要进行整改，并对整改情况进行记录。

4.安全设施和装备4.1提供必要的安全设施和装备，保障员工的人身安全。

4.2定期检查和维护安全设施和装备，确保其功能完好。

5.紧急救援预案5.1制定紧急救援预案，明确各部门的职责和应急处置措施。

5.2组织定期的紧急演练，提高员工的应急处置能力。

5.3员工要了解紧急救援预案，并严格按照预案进行应急处置。

6.安全奖惩制度6.1奖励遵守安全操作规程的员工，激励员工的安全意识。

培训课件车间安全标识标准.pptx

效果展示
最新.
33
电气控制箱标识方法
目的对象
用中文标示电气控制箱中各按钮的功能，使操作人员能够了解各开关的名称及功能，减少错误操作。
电气控制箱、操作面板等
1、白纸黑字，字高：9mm。
标准
2、将标识粘贴在按钮正上方，以便观察。
3、分类标示所有的开关。
效果展示
最新.
34
计量器界限的标示方法
目的对象
效果展示
最新.
32
额定电压标示方法
目的对象
标准
为防止因110V、220V、380V等不同电源接错而造成设备的损坏。所有容易混淆的电源插头、插座。 1.制作不干胶电压标签，如图所示（常用三种）。 2.规格：圆形直径20mm、等边三角形边长20 mm、正方形边长20mm。 3.材料：塑光纸，单面黄色底红字印刷。 4.在各插座的上部及插头上附着额定电压标志。
• 多个标志牌在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列。
• 每半年至少检查一次，如发现有破损、变形、褪色等不符合要求时，各单位应及时修整或更换
最新.
3
现场划线颜色管理
最新.
4
地面通道线、区域划分线
•地面通道线、区域划分线： •线宽： A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线； B类----线宽10cm：大型生产车间、大型仓库的主通道线； C类----线宽12cm：厂区交通线。图例：
4、计量器要接受定期的校准检查。
效果展示
最新.
35
电力安全警示标识
目的对象
标准
在电力设施上悬挂或张贴相应的安全标语牌，以示提醒和警告，确保安全。

生产现场安全警示标志设置和管理共91页

46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
生产现场安全警示标志设置和管理
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本身就是讲道理 ……法律，也 ----即明示道一个国家如果纲纪不正，其国风一定颓败。—— 塞内加 5、法律不能使人人平等，但是在法律面前人人是平等的。 ——波洛克

优选安全生产警示标志[可修改版ppt]

• 火灾报警和手动控制装置标志
• 火灾疏散途径标志 • 灭火设备的标志 • 共有17 块
3 工作场所职业病警示标识
• 向人们提供为预防工作场所发生职业危害所必须采取的有关措施和发生职业病后必须了解掌握的有关信息。
• 共有8块
总结
• 安全标志是由几何图形和图象符号所构成，
作用是引起人们对不安全因素的注意，但不能代替安全操作规程和防护措施
安全警示标志的种类
• 危险化学品标志 • 火灾报警和手动控制装置的标志 • 火灾时疏通途径标志 • 灭火设备的标志 • 工作场所职业病警示标志
常见类别
警告标志
禁止标志
提示标志
指令标志
安全色
安全色是用以表达禁止、警告、指令、指示等安全信息含义的颜色，具体规定为红、蓝、黄、绿四种颜色：
1）红色。表示禁止、停止、防火等信号，能使人在心理上产生兴奋感和醒目感。
• 安全色为红色 • 图形为圆形中间带斜
杠 • 图象符号代表不同的
安全要求 • 标志牌共有23块
禁止吸烟
禁止烟火
禁止带火种禁止用水灭火禁止放易燃物
禁止穿化纤服装禁止穿带钉鞋禁止饮用
禁止启动
禁止合闸
禁止转动
禁止触摸
禁止跨越
禁止攀登
禁止跳下
禁止入内
禁止停留
禁止通行
禁止靠近禁止乘人
禁止堆放
禁止抛物
优选安全生产警示标志
2、作用
• 用于提示、警告从业人员，提高注意力，加强自我保护，避免事故的发生。
• 例如：
• 在起重区域，挂有 “当心吊物”的警告标志
• 在旋转机床上，挂有 “禁止戴手套”的禁止标志

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5、安全标志应设在明亮的环境中。 6、安全标志的类型、数量应根据危险部位的性质，分别设置不同的安全标志。
7、多个安全标志在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右，先上后下地排列。
8、安全标志的固定方式分附着式、悬挂式和柱式三种。悬挂式和附着式的固定应稳固不倾斜，柱式的标志和支架应牢固地联系在一起。
生产现场安全管理
主讲人：
提要
第一章第二章第三章
生产现场安全色标管理生产现场6s管理生产现场安全确认方法—“标志
［标准化要求］ 1. 企业应按照GB16179规定，在易燃、易爆、有毒
有害等危险场所的醒目位置设置GB2894规定的安全标志。 2. 企业应在重大危险源现场设置明显的安全警示标志。 3. 企业应按有关规定，在厂区道路设置限速、限高、限行标志。 4. 企业应在检维修、施工、吊装等作业现场设置警戒区和安全标志，在检修现场的坑、井、洼、沟、陡坡等场所设置围栏和警示灯。
四、安全标志的检查维修
1、安全标志应保持颜色鲜明、清晰、持久，每半年至少应检查一次。
2、对于发现破损、变形、褪色和图形符号脱落等影响效果的情况，应及时修整或更换。
可动火区紧急出口
避险处
新增加的5块提示标志
应急避险场所
击碎面板
急救点
应急电话
紧急医疗站
提示标志的方向辅助标志
提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向时，辅助标志应放在图形标志的左方；如提示右向时，则应放在图形标志的右方。
2、危险化学品应按照《化学品分类和标签规范》（GB3000-2013 1～30部分)的规定，按爆炸品、易燃气体、气溶胶、氧化性气体、压力下气体、易燃液体、易燃固体、自反应物质和混合物、自燃液体、自燃固体、自热物质和混合物、遇水放出易燃气体的物质和混合物、氧化性液体、氧化性固体、有机过氧化物、金属腐蚀剂等28种进行分类，其标签依照GB3000所规定的危险象形图使用“黑色符号，白色背景，红色边框”。
用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
（1）禁止标志
禁止人们不安全行为的图形标志。
禁止标志颜色构成
部位带斜杠的圆形边框
图像背景
颜色红色黑色白色
禁止标志例示：（禁止标志共40块）
禁止吸烟服
禁止吸烟
禁止合闸禁止穿化纤衣
禁止合闸
禁止穿化纤衣服
GB2894-2008新增加的17块禁止标志例示：
2、对比色（1）黑色
黑色用于安全标志的文字、图形符号和
警告标志的几何边框。（2）白色白色用于安全标志中红、蓝、绿的背景
色，也可用于安全标志的文字和图形符号。
（3）安全色与对比色的相间条纹
a、红色与白色相间条纹
表示禁止或提示消防设备、设施的安全标记。
b、黄色与黑色相间条纹
表示危险位置的安全标记。
2、安全标志设置的高度，应尽量与人眼的视线高度相一致。悬挂式和柱式的下缘距地面的高度不宜小于2m。
3、安全标志不应设在门、窗、架等可移动的物体上，以免物体位置移动后看不见安全标志。安全标志前不得放置妨碍认读的障碍物。
4、安全标志的平面与视线夹角应接近90度角。观察者位于最大观察距离时，最小夹角不低于75度。
的图形。
指令标志颜色构成
部位
颜色
图像
白色
背景
蓝色
指令标志例示
必须戴防毒面具
必须系安全带
必须戴安全帽
新增加的4块指令标志
必须佩戴遮光护目镜
必须洗手
必须拔出插头
必须接地
（4）提示标志（8块）
向人们提供特定指示信息（如标明安全设施或场所等）的图形标志。
提示标志颜色构成
部位
颜色
图像文字
白色
背景
绿色
提示标志例示：
《化学品作业场所安全警示标志规范》（AQ3047-2013)规定了9 种适用于危险化学品的危险象形图。
3、消防安全标志（GB13495.1-2015）
25个常见标志和2个方向辅助标志。
（1）火灾报警装置标志4块。
发声报警器
火警电话
（2）紧急疏散逃生标志6块。
例示：
滑动开门
击碎
（3）灭火设备标志8块
工作场所职业病危害警示标识共25块。
（1）禁止标识3块
禁止入内
禁止停留
禁止启动
（2）警告标识8块
例示：
注意防尘
注意高温
当心有毒气体
噪声有害
（3）指令标识8块例示：
戴防尘口罩
穿防护服
戴防护手套注意通风
（4）提示标示5块例示：
急救站
救援电话
三、安全标志的使用要求
1、安全标志应设在与安全有关的醒目地方，并使大家看见后，有足够的时间来注意它所表示的内容。环境信息标志宜设在有关场所的入口处和醒目处；局部信息标志应设在所涉及的相应危险地点或设备（部件）附件的醒目处。
第一章作业现场安全色标管理
一、安全色（GB2893-2008） 1、安全色
传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。（1）红色传递禁止、停止、危险或提示消防设备、设施的信息。
（2）蓝色
传递必须遵守规定的指令性信息。（3）黄色
传递注意、警告的信息。（4）绿色
传递安全的提示性信息。
禁止叉车和厂内机动车辆通行禁止开启无线移动通讯设备
（2）警告标志（39块）提醒人们对周围环境引起注意，以避免可能
发生危险的图形标志。
警告标志颜色构成
部位正三角形边框、图像
背景
颜色黑色黄色
警告标志例示：
当心火灾
当心爆炸
当心触电
新增加的12块警告标志例示：
当心自动启动
当心低温
（3）指令标志（16块）强制人们必须做出某种动作或采取防范措施
例示：
手提式灭火器
消防软管胶盘
地上消火栓
（4）禁止和警告标志8块。例示：
当心易燃物
禁止用水灭火
禁止放易燃物
（5）方向辅助标志2块。
（6）消防标志与方向辅助标志、安全出口与方向辅助标志、安全出口与方向辅助标志及文字辅助标志的组合标志。
4、工作场所职业病危害警示标识（GBZ158-2003）
c、蓝色与白色相间条纹表示指令的安全标记，传递必须遵守
的信息。 d、绿色与白色相间的条纹
表示安全环境的安全标记。
安全色与对比色同时使用时，应按下表规定搭配使用：
安全色
对比色
红色
白色
蓝色
白色
黄色
黑色
绿色
白色
注：黑色与白色互为对比色
二、运用安全标志确保安全
1、安全标志（GB2894-2008）
