《电工学》试卷及答案

电工学考试题目及参考答案一、选择题1. 在直流电路中，下列哪个元件是用来限制电流的？A. 电感B. 电阻C. 电容D. 电源2. 下列哪个是电流的单位？A. 瓦B. 伏特C. 安培D. 度3. 电阻的单位是什么？A. 瓦B. 伏特C. 欧姆D. 度4. 下列哪个是电压的单位？A. 瓦B. 伏特C. 安培D. 度5. 在电路中，如果一个电阻的值增加，电路中的电流会发生什么变化？A. 增加B. 减少C. 保持不变二、填空题1. 根据欧姆定律，电流可以用下面的公式来表示：I = U / R。

请将公式中的字母用对应的物理量填充完整。

2. 当一个电路中的电压为10伏特，电阻为5欧姆时，通过电路的电流的大小是多少？3. 如果一段电缆上的电流是3安培，电阻为2欧姆，根据欧姆定律，该电缆上的电压是多少？三、解答题1. 请简要讲解欧姆定律的概念和公式，并给出一个例子说明如何使用欧姆定律计算电流、电阻或电压。

2. 解释什么是直流电和交流电，它们之间的区别是什么？四、参考答案一、选择题1. B. 电阻2. C. 安培3. C. 欧姆4. B. 伏特5. B. 减少二、填空题1. I = 电流， U = 电压， R = 电阻2. 2安培3. 6伏特三、解答题1. 欧姆定律是描述电阻中电流与电压关系的基本规律。

根据欧姆定律的公式 I = U / R，当我们知道电压和电阻的值，就可以通过计算得出电流的大小。

例如，如果一个电路的电压为12伏特，电阻为4欧姆，根据公式计算得出 I = 12伏特 / 4欧姆 = 3安培。

2. 直流电是指电流方向在电路中保持不变的电流。

例如，电池供电的电路就是直流电。

交流电是指电流方向周期性地改变的电流。

例如，家庭中的电源供电的电路就是交流电。

直流电和交流电的区别在于电流的方向是否改变。

以上是电工学考试题目及参考答案，希望能对您的学习有所帮助。

电工学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：C3. 电压的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：A4. 功率的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：D5. 欧姆定律的公式是：A. V = IRB. P = IVC. R = V/ID. I = P/V答案：A6. 串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻之比D. 各电阻的倒数之和答案：A7. 并联电路中，总电阻的倒数等于：A. 各电阻之和B. 各电阻之积C. 各电阻之比D. 各电阻的倒数之和答案：D8. 交流电的频率单位是：A. 伏特B. 安培C. 赫兹D. 欧姆答案：C9. 三相交流电中，星形连接的线电压与相电压的关系是：A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压的2倍答案：B10. 变压器的工作原理是：A. 电磁感应B. 欧姆定律C. 焦耳定律D. 基尔霍夫定律答案：A二、填空题（每空2分，共20分）1. 电流通过导体时，导体发热的现象叫做______。

答案：焦耳热效应2. 电路中，电源的正极是______。

答案：高电位端3. 一个电路的总电阻为10Ω，通过电路的电流为2A，则该电路的总电压为______。

答案：20V4. 一个电阻为47Ω的电阻器，其阻值标称值为______。

答案：47Ω5. 一个电容器的电容为100μF，当电压从0上升到5V时，电容器存储的电荷量为______。

答案：500μC三、简答题（每题10分，共30分）1. 简述欧姆定律的内容及其应用。

答案：欧姆定律是描述电压、电流和电阻之间关系的定律，公式为V = IR，其中V是电压，I是电流，R是电阻。

它广泛应用于电路分析中，用于计算电路中的电压和电流。

《电工学》试卷10、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同()21f f >说明：1、考试时间120分钟的两电源上，此时电磁铁中的磁通1φ和2φ的关系是 。

2、满分100分11、某交流二端网络的端电压V t u )sin(2100ω=，输入的电流A t i )120sin(250-=ω3、考试时可带计算器则此网络的性质是 。

一、 填空题（每空 1.5分共45分）12、通常将电容并联在感性负载的两端来提高功率因数，从而电路的有功功1、如果正弦交流电压的瞬时表达式为V t u )30sin(3110-=ω，那么它的 率 。

相量是=U伏。

13、直流电机即可做 使用，也可做 使用 。

2、三相异步电动机旋转磁场的旋转方向和 一致。

要改 14、在直流电动机中，电枢就是直流电动机的 。

变三相异步电动机的转向，只要 。

15、变压器的作用是。

3、某三相异步电动机的额定转速为1470r/min，则该电动机的磁极数为16、受控源的四种类型是。

极，同步转速为，转差率为。

17、对于小功率的异步电动机，可以采用方式起动，对于大功率的异4、电感元件特性方程的相量形式是，电容元件特性方程的步电动机，由于起动电流过大，影响了网络其它电器的正常运行，因此要采用相量形式是。

方式起动。

5、某一元件的阻抗角为ϕ，其导纳角为θ，则阻抗角和导纳角的关系为 18、星形→三角形降压换接起动时，降压起动电流为直接起动电流的。

其降压起动转矩为直接起动转矩的。

6、正弦交流电的三要素是，，。

二、判断题（每题2分共10分）7、通常说电路负载过大是指过大，而负载电阻。

1、理想电压源和理想电流源可以进行等效变换。

（）当负载电阻等于 时电路将获得最大功率。

2、正弦量的复数形式即为相量，所以正弦量就是相量。

（ ）８、说明下列电工仪表符号的意义：a 、 ，b 、 。

3、电阻R 和电抗X 串联时，其复导纳为Xj R Y 11-=。

（ ） ９、阻抗为8Ω的负载经变压器变换后，其等效阻抗为512Ω，该变压器的 4、在三相四线制供电系统中，干线上的中线不允许安装保险丝和开关。

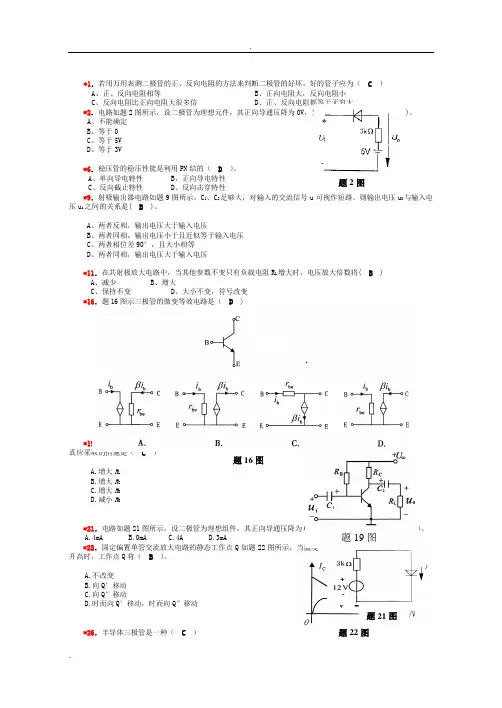

*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ） A 、正、反向电阻相等 B 、正向电阻大，反向电阻小 C 、反向电阻比正向电阻大很多倍 D 、正、反向电阻都等于无穷大*2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定 B 、等于0 C 、等于5V D 、等于3V*6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性C 、反向截止特性D 、反向击穿特性*9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压*11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B ) A 、减少 B 、增大 C 、保持不变 D 、大小不变，符号改变 *16．题16图示三极管的微变等效电路是（ D )*19．题19图示放大电路，输入正弦电压u i 后，发生了饱和失真，为消除此失 真应采取的措施是（ C ）A.增大R LB.增大R CC.增大R BD.减小R B*21．电路如题21图所示，设二极管为理想组件，其正向导通压降为0V ，则电路中电流I 的值为（ A ）。

A.4mAB.0mAC.4AD.3mA *22．固定偏置单管交流放大电路的静态工作点Q 如题22图所示，当温度升高时，工作点Q 将（ B ）。

A.不改变B.向Q′移动C.向Q″移动D.时而向Q′移动，时而向Q″移动*26．半导体三极管是一种（ C ） 题22图题21图题2图题16图 题19图题19图A.电压控制电压的器件B.电压控制电流的器件C.电流控制电流的器件D.电流控制电压的器件 *30．三极管处于放大状态时（ B ）A. 发射结反偏，集电结正偏B. 发射结正偏，集电结反偏C. 发射结与集电结均正偏D. 发射结与集电结均反偏 *31．题31图所示电路中，已知V CC =12V ，R C =3kΩ，晶体管β=50，且忽略U BE ，若要使静态时U CE =6V ，则R B 应取（ B ）A ．200kΩB ．300kΩC ．360kΩD ．600kΩ**1．题1图示电路中，已知V CC =24V ，R B =800kΩ，R C =6kΩ，R L =3kΩ，U BE =0.7V ，晶体管电流放大系数β=50，r be =1.2KΩ。

电工学考试题目及答案一、选择题1. 以下哪个是直流电的特点？A. 电流大小恒定B. 电流方向可逆C. 电流方向恒定D. 电流大小可逆答案：C2. 电流的单位是什么？A. 安培B. 伏特C. 瓦特D. 欧姆答案：A3. 以下哪个元件常用于电流的限流？A. 电感器B. 电容器C. 电阻器D. 二极管答案：C4. 在电路中，电阻越大，则通过电阻的电流越大。

A. 正确B. 错误答案：B5. 如何计算电阻的阻值？A. 电流除以电压B. 电压除以电流C. 电流乘以电阻D. 电压乘以电阻答案：B6. 以下哪个是交流电的特点？A. 频率恒定B. 电流方向可逆C. 电流方向恒定D. 电流大小可逆答案：B7. 在电路中，电容器的作用是什么？A. 存储电能B. 存储电压C. 限制电流D. 改变电阻答案：A8. 以下哪个元器件常用于转换交流电为直流电？A. 二极管B. 三极管C. 可变电阻D. 变压器答案：A9. 阻抗是指电流通过某个元件时的阻力。

A. 正确B. 错误答案：B10. 以下哪个元件常用于调节电流大小？A. 电阻器B. 电感器C. 变压器D. 电容器答案：A二、填空题1. 欧姆定律可以表示为______。

答案：U = I * R2. 交流电的频率一般为______赫兹。

答案：50或603. 二极管是一种______器件。

答案：半导体4. 电阻的单位是______。

答案：欧姆5. 反向电压大于正向电压时，二极管处于______状态。

答案：截止6. 三极管是一种______器件。

答案：半导体7. 电动势的单位是______。

答案：伏特8. 电容器的单位是______。

答案：法拉9. 变压器可以实现______电压的升降。

答案：交流10. 电感器的单位是______。

答案：亨利三、解答题1. 请解释欧姆定律的含义，并给出一个具体的例子。

答案：欧姆定律指出电流通过一段导体时，电流大小与电压成正比，与电阻成反比。

例如，当导体的电阻为10欧姆，通过导体的电流为2安培时，根据欧姆定律，电压应为20伏特。

电工学试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。

A. 牛顿B. 伏特C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 库仑D. 瓦特答案：A3. 电路中的电流，电压和电阻之间的关系遵循（）定律。

A. 欧姆定律B. 牛顿定律C. 库仑定律D. 法拉第定律答案：A4. 并联电路中，各支路的电压（）。

A. 相等B. 不相等C. 相加D. 相减答案：A5. 串联电路中，各电阻的电流（）。

A. 相等B. 不相等C. 相加D. 相减答案：A6. 电容器的单位是（）。

A. 欧姆B. 法拉C. 库仑D. 安培答案：B7. 电感器的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 安培答案：B8. 交流电的频率单位是（）。

A. 赫兹B. 伏特C. 安培D. 欧姆答案：A9. 变压器的工作原理是（）。

A. 电磁感应B. 欧姆定律C. 库仑定律D. 法拉第定律答案：A10. 电能的单位是（）。

A. 焦耳B. 瓦特C. 安培D. 伏特答案：A二、填空题（每空1分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为_______。

答案：电阻2. 电功率的计算公式为_______。

答案：P=UI3. 电容器在交流电路中起到_______作用。

答案：滤波4. 电感器在交流电路中起到_______作用。

答案：滤波5. 欧姆定律的公式为_______。

答案：V=IR6. 电容器的电容值与其两端电压和电荷量的关系为_______。

答案：C=Q/V7. 电感器的电感值与其自感电动势和电流变化率的关系为_______。

答案：L=E/ΔI/Δt8. 交流电的瞬时值表达式为_______。

答案：i=I_max*sin(ωt+φ)9. 三相交流电的三个相位电压之间的相位差为_______。

答案：120°10. 变压器的变压比等于其原副线圈的_______之比。

答案：匝数三、简答题（每题10分，共30分）1. 简述直流电和交流电的区别。

《电工学（电子技术）》试卷及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分13小题，每小题2分，共26分。

1、(本小题2分)二极管的死区电压随环境温度的升高而（）。

(a) 增大(b) 不变(c) 减小2、(本小题2分)一接线有错误的放大电路如图所示，该电路错误之处是（）。

(a) 电源电压极性接反(b) 基极电阻RB 接错(c) 耦合电容C1，C2 极性接错3、(本小题2分)分压式偏置单管放大电路的发射极旁路电容CE因损坏而断开，则该电路的电压放大倍数将（）。

(a) 增大(b) 减小(c) 不变4、(本小题2分)电路如图所示，电阻RE引入的反馈为（）。

(a) 串联电压负反馈(b) 串联电流负反馈(c) 并联电压负反馈(d) 串联电压正反馈5、(本小题2分)理想运算放大器的两个输入端的输入电流等于零，其原因是（）。

(a) 同相端和反相端的输入电流相等而相位相反(b) 运放的差模输入电阻接近无穷大(c) 运放的开环电压放大倍数接近无穷大6、(本小题2分)运算放大器电路如图所示，欲构成反相比例运算电路，则虚线框内应连接( )。

(a) 电阻元件(b) 电感元件(c) 电容元件7、(本小题2分)电路如图所示，运算放大器的电源电压为12V，稳压管的稳定电压为8V，正向压降为0.6 V，当输入电压ui=-1V 时，则输出电压uO等于( )。

(a) - 12 V (b) 0.7V (c) -8V8、(本小题2分)在单相桥式整流电路中，所用整流二极管的数量是（）。

(a) 一只(b) 四只(c) 二只9、(本小题2分)直流电源电路如图所示，用虚线将它分成了五个部分，其中稳压环节是指图中（）。

(a)（2）(b)（3）(c) (4) (d) ( 5 )10、(本小题2分)电路如图所示，该电路的名称是（）。

(a) 单相桥式整流电路(b) 单相全波整流电路(c) 单相半波整流电路11、(本小题2分)由开关组成的逻辑电路如图所示，设开关A、B分别有如图所示为"0"和"1"两个状态，则电灯亮的逻辑式为( )。

二、选择题（20分, 2分/小题）（在每小题列出的选择项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内，并汇总到以下表格中。

) 得分序号 12345678910答案B B BC B A A C A B1. 一负载电阻为R L ，经变压器接到内阻R 0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻R L ′＝R 0时，则R L 等于（ B ）(a) 0.8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω2.图2.2示电路中，用一个等效电源代替，应该是一个( b )。

（a) 2A 的理想电流源 (b ） 2V 的理想电压源(c ） 不能代替，仍为原电路3。

图2.3所示电路，在换路前处于稳定状态,在t=0瞬间将开关S 闭合,则u C （0+)为（ B )A. 2V B 。

-2V C 。

0V D 。

—1V4.在RLC 串联的正弦交流电路中，下列功率的计算公式正确的是（ C ）(a ） S ＝P+Q （b ） P ＝UI题2.2图图2.3图3 图43V +-•a5V -+b c图1图2(c) S ＝22)(C L Q Q P -+ （d ） P ＝22Q S +5.作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上,则各相负载的电压( b ）。

（a ） 不对称 (b ） 对称 （c ） 不一定对称6.有一台三相电阻炉,各相负载的额定电压均为220V ，当电源线电压为380V 时，此电阻炉应接成（ a ）形。

（a)(b)（c ）7.交流电磁铁磁路,线圈电压U 保持不变。

当气隙长度增加时，线圈电流i 将 （ a )。

（a ） 增大(b) 减小(c) 保持不变8. 三相异步电动机的转差率s ＝1时,其转速为( c )。

（a) 额定转速(b ） 同步转速（c ） 零9.三相四线制供电线路，已知作星形连接的三相负载中A 相为纯电阻，B 相为纯电感，C 相为纯电容，通过三相负载的电流均为5安培，则中线电流为( A ）A 、3.66A ；B 、10A ；C 、5A ；D 、15A.10。

电工学考试题及答案一、选择题（每题5分，共60分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 焦耳答案：B2. 以下哪个元件可以转换电能为机械能？A. 电阻B. 电感C. 电容D. 电动机答案：D3. 交流电的频率单位是（）。

A. 伏特B. 安培C. 瓦特D. 赫兹答案：D4. 电阻的单位是（）。

A. 伏特B. 安培C. 欧姆D. 瓦特答案：C5. 阻燃电缆在遭受火灾时会产生（）。

A. 火焰B. 烟雾C. 爆炸D. 氧气答案：B6. Ohm's Law（欧姆定律）是描述（）之间的关系。

A. 电压和电流B. 电流和功率C. 电压和功率D. 电容和电感答案：A7. 短路是指（）之间的直接连接。

A. 电压B. 电流C. 电阻D. 导线答案：B8. 直流电路中，总电流等于电阻之和。

A. 对B. 错答案：B9. 以下哪种材料不是导体？A. 银B. 铜C. 木D. 铝答案：C10. 电动势的单位是（）。

A. 伏特B. 安培C. 欧姆D. 瓦特答案：A11. 虹吸现象是因为（）。

A. 正压力B. 负压力C. 零压力D. 重力答案：B12. 以下哪种电池是不可充电的？A. 锂离子电池B. 镍氢电池C. 镍镉电池D. 铅酸电池答案：D二、填空题（每题5分，共20分）1. 欧姆定律可以表示为∆U = ∆I × （）。

答案：R2. 电子的单位电荷量是（）库仑。

答案：1.6 × 10^-193. 直流电的电流方向（）变化。

答案：不会4. 在电路图中，用来表示电源的图标是一个（）。

答案：波浪线或平行线三、简答题（每题10分，共20分）1. 请简要解释电流、电压和电阻的概念。

答案：电流是电荷在单位时间内通过导体横截面的数量，单位是安培。

电压是电荷单位正电荷所具有的能量，单位是伏特。

电阻是材料阻碍电流通过的程度，单位是欧姆。

2. 请简述交流电和直流电的区别。

答案：交流电是电流方向和大小周期性变化，频率通常为50赫兹或60赫兹。

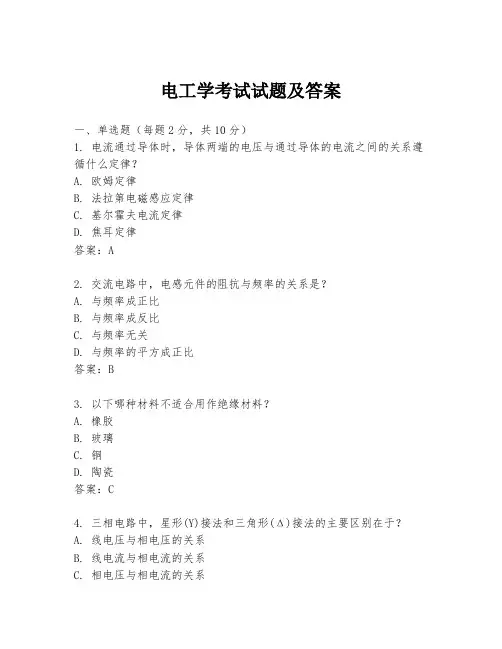

电工学考试试题及答案一、单选题（每题2分，共10分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系遵循什么定律？A. 欧姆定律B. 法拉第电磁感应定律C. 基尔霍夫电流定律D. 焦耳定律答案：A2. 交流电路中，电感元件的阻抗与频率的关系是？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：B3. 以下哪种材料不适合用作绝缘材料？A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C4. 三相电路中，星形(Y)接法和三角形(Δ)接法的主要区别在于？A. 线电压与相电压的关系B. 线电流与相电流的关系C. 相电压与相电流的关系D. 线电压与线电流的关系答案：A5. 电路中，电容器的容抗与频率的关系是？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成反比答案：D二、填空题（每题2分，共10分）1. 电路中的总电阻等于各个电阻的_________。

答案：并联时为并联电阻的倒数之和，串联时为各个电阻之和。

2. 交流电路中的功率因数是指_________与视在功率的比值。

答案：有功功率3. 电路中，电感L的单位是_________。

答案：亨利(H)4. 电路中，理想变压器的变压比等于_________之比。

答案：原副线圈的匝数5. 电路中，三极管工作在放大区的条件是发射结正偏，集电结_________。

答案：反偏三、简答题（每题10分，共20分）1. 简述电路中串联和并联电阻的特点。

答案：串联电阻的总电阻等于各个电阻之和，电流在各个电阻中相同；并联电阻的总电阻等于各个电阻倒数之和的倒数，电压在各个电阻两端相同。

2. 什么是三相电路的星形接法和三角形接法，它们各自的特点是什么？答案：星形接法是将三个绕组的一端连接在一起，另一端分别接负载或电源，特点是线电压等于相电压的√3倍，线电流等于相电流。

三角形接法是将三个绕组首尾相连，特点是线电压等于相电压，线电流等于相电流的√3倍。
