电工学 完整版

电工学基础知识大全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-电工基础知识点1．电路的状态：通路；断路；短路。

2．电流：电荷的定向移动形成电流。

习惯上规定：正电荷定向移动的方向是电流的正方向，实际的电流方向与规定的相反。

公式：q I t= （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。

交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。

3．电阻：表示物体对自由电子定向移动的阻碍作用的物理量。

公式：l R Sρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。

对温度而言，存在正温度系数和负温度系数变化。

4．部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。

公式：U I U RI R==或(导体的电阻是恒定的，变化的是电流和电压) 5．电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。

电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。

如果不是直线，则叫做非线性电阻。

（图：P8）6．电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。

7．电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。

公式：22W U I R t RP =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。

用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。

8．焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。

公式：2Q RI t = (,,,J A s Ω)阅读P12,13页的‘阅读与应用’的三和四9．电动势：表征电源做工能力的物理量，用E 表示。

(完整版)电工学基础知识大全电工学基础知识大全电工学是研究电工技术和电力系统的一门学科，涉及电流、电压、电阻、电能等基础概念和技术应用。

在现代社会中，电工学的相关知识和技能不仅被广泛应用于家庭电器、通信系统和工业生产等领域，而且对于人们的日常生活和社会经济的发展都起着举足轻重的作用。

本文将全面介绍电工学的基础知识，包括电路基本原理、电路元件、电磁场理论、电力系统等内容，旨在为读者深入了解电工学提供一个全面的指南。

一、电流与电压1.1 电流电流是指单位时间内通过导体横截面的电荷量，用字母I表示，单位是安培(A)。

根据欧姆定律，电流与电压和电阻之间存在以下关系：I = U/R，其中U代表电压，R代表电阻。

1.2 电压电压是指电荷在电场力作用下所具有的能量，也称为电势差，用字母U表示，单位是伏特(V)。

电压的存在使电子能够在电路中流动，并产生电流。

电压的大小可以通过电压表或示波器等仪器进行测量。

二、电阻与导体2.1 电阻电阻是材料抵抗电流通过的程度，用字母R表示，单位是欧姆(Ω)。

电阻的大小和物质的导电性质有关，导体的电阻较低，绝缘体的电阻较高。

电阻可以根据电阻值的大小分为固定电阻和可变电阻。

2.2 导体导体是指具有良好导电性能的材料，如金属、石墨等。

导体的特点是电阻低，可以容易地通过电流。

在电路中，常用的导体有铜线、铝线等。

导线的材料和截面积大小会影响电流的流动和电阻的大小。

三、电路基本原理3.1 简单电路简单电路是由电源、导线和负载组成的基本电路结构。

电路可以分为串联电路和并联电路两种形式。

3.2 串联电路串联电路是指电路中的元件依次连接在一起，电流只有一条路径可走。

在串联电路中，电流大小相同，电压会分配到每个元件上，并按照欧姆定律计算总电阻。

3.3 并联电路并联电路是指电路中的元件同时连接在一起，电流会分流到不同的路径中。

在并联电路中，电压相同，电流会按照各自分支的电阻来分配，并根据欧姆定律计算总电流。

电工基础知识(完整版)电工，是指从事电力系统运行、维护、检修、安装、改造、试验等工作的专业人员。

他们不仅需要具备丰富的实践经验，还需要掌握扎实的理论知识。

电工基础知识，就是指电工在工作中必须掌握的一些基本概念、原理和技能。

一、电的基本概念电，是一种自然现象，它存在于我们生活的方方面面。

电的基本概念主要包括电流、电压、电阻、电功率等。

1. 电流：电流是指电荷的定向移动，单位是安培(A)。

2. 电压：电压是指电场力对单位电荷所做的功，单位是伏特(V)。

3. 电阻：电阻是指电流通过导体时，导体对电流的阻碍作用，单位是欧姆(Ω)。

4. 电功率：电功率是指电流在单位时间内做的功，单位是瓦特(W)。

二、电的基本原理电的基本原理主要包括欧姆定律、基尔霍夫定律等。

1. 欧姆定律：欧姆定律是指在一定条件下，导体中的电流与电压成正比，与电阻成反比。

2. 基尔霍夫定律：基尔霍夫定律是电路理论中的基本定律，包括基尔霍夫电流定律和基尔霍夫电压定律。

三、电工工具的使用电工工具是电工进行工作的基本设备，主要包括螺丝刀、钳子、电笔、万用表等。

1. 螺丝刀：用于拆卸和安装螺丝。

2. 钳子：用于夹持、弯曲、剪断电线等。

3. 电笔：用于检测电路中的电压。

4. 万用表：用于测量电压、电流、电阻等。

四、电工安全知识电工安全知识是电工在工作中必须掌握的知识，主要包括安全操作规程、安全防护措施等。

1. 安全操作规程：电工在进行工作时，必须严格遵守安全操作规程，如佩戴防护用品、使用绝缘工具等。

2. 安全防护措施：电工在进行工作时，必须采取必要的安全防护措施，如保持工作场所整洁、避免触电等。

电工基础知识(完整版)五、电路的基本类型1. 简单电路：由电源、负载和导线组成，是最基本的电路形式。

2. 并联电路：多个负载并联连接在电源上，各负载电压相同，总电流等于各负载电流之和。

3. 串联电路：多个负载串联连接在电源上，各负载电流相同，总电压等于各负载电压之和。

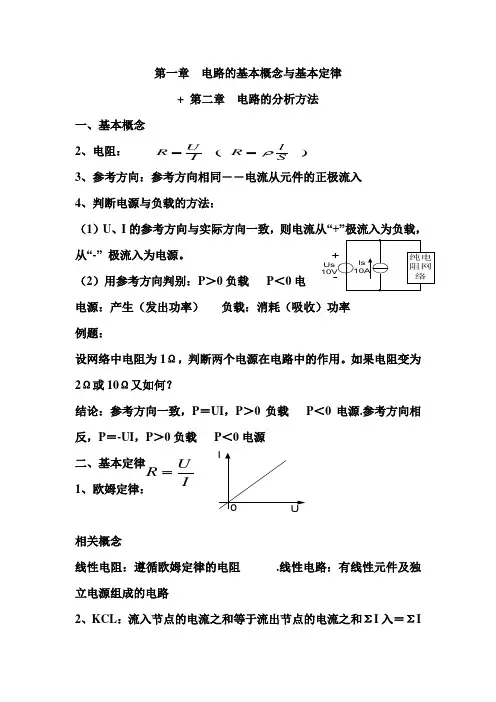

第一章 电路的基本概念与基本定律
+ 第二章 电路的分析方法
一、基本概念 2、电阻：
3、参考方向：参考方向相同――电流从元件的正极流入
4、判断电源与负载的方法：
（1）U 、I 的参考方向与实际方向一致，则电流从“+”极流入为负载，从“-” 极流入为电源。

（2）用参考方向判别：P ＞0负载 P ＜0电
电源：产生（发出功率） 负载：消耗（吸收）功率 例题：
设网络中电阻为1Ω，判断两个电源在电路中的作用。

如果电阻变为2Ω或10Ω又如何？
结论：参考方向一致，P ＝UI ，P ＞0负载 P ＜0电源.参考方向相反，P ＝-UI ，P ＞0负载 P ＜0电源 二、基本定律
1、欧姆定律：
相关概念
线性电阻：遵循欧姆定律的电阻 .线性电路：有线性元件及独立电源组成的电路
2、KCL ：流入节点的电流之和等于流出节点的电流之和ΣI 入＝ΣI
()U
l
R R I
S
ρ
=
=
Us U
R I
=
出或ΣI ＝0
推广：流入任一璧合面的电流的代数和为零。

（广义节点）
3、KVL ：沿闭合回路循行一周，电位升之和等于电位降之和 ΣE 升＝ ΣE 降或ΣE ＝IR 或 ΣE ＝0 推广：应用部分电路求开路电压 例:
I = 0
I A + I B + I C = 0
+
-U +
-
U 2
+
-
U 2
11R22R 22U +E IR IR I A U 144V U 2I 4U V
∴∴⨯∴++∴Q 12
＝+得出＝1＝＝（标出正负）＝＝6。

第三章三相电路一、单相选择题1．三相对称绕组在空间位置上应彼此相差（B ）A 、60°电角度；B 、120°电角度；C 、180°电角度；D 、360°电角度。

2.三相对称电路是指（C ）A 、三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路-D 、三相电源对称和三相负载均不对称的电路。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮；D 、100W 和25W 都不亮。

4.三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（A ）A 、30安；B 、10安；C 、27.32安。

5. 在某对称星形连接的三相负载电路中，已知线电压u t AB = V 3802sin ，则C 相电压有效值相量C U 为（ A ）A 、22090VB 、38090VC 、22090VD 、903806．星型连接的三相对称负载，接于三相对称电源上，线电流与相电流之比为( C )。

A 、3B 、2C 、1D 、337. 额定电压为220 V 的照明负载接于线电压为380 V 的三相四线制电源时，必须接成( A) 形。

A 、B 、C 、Y 和都可以D 、Y 和都不可以8．当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC)180sin(2380，则相电压Cu ( D )。

A 、V t )30sin(2220B 、V t )30sin(2380C 、Vt)120sin(2380D 、2202sin(30)t o9.有一对称三相电动势，若U 相电动势为V tu U )314sin(311则V 相和W 相电动势分别为（A）A 、V t u V t u W V )3314sin(311)3314sin(311B 、V t u V t u W V )3314sin(311)3314sin(311C 、V t u V t u W V )6314sin(311)6314sin(311D 、Vtu Vtu WV)6314sin(311)6314sin(31110．在三相交流电路中，三相堆成负载星形连接，三个线电流均为4A ，则中线电流为（ A ）。

完整版)电工学基础知识大全XXX Basics1.Circuit states: on。

off。

short circuit.2.Current: the directed movement of XXX。

XXX of current。

but in reality。

XXX.XXX: I = q/t (A。

C。

s)。

1mA = 0.001A。

1uA = 0.A.DC current: current with a constant XXX.AC current: current with a dic n in size and n over time。

with an average value of zero over one cycle.3.Resistance: XXX.XXX: R = ρl/S (Ω。

Ω*m。

m。

m).XXX resistance and size。

as well as temperature。

which can have a positive or negative coefficient of n.4.Ohm's Law for partial circuits: the XXX its resistance.Formula: I = U/R or U = IR (the resistance of the conductor is constant。

while the current and voltage vary).5.The voltage-current characteristic curve of resistance: if the voltage is taken as the abscissa and the current as the ordinate。

the U-I nship curve of the resistance XXX.When XXX passing through the origin。
