7 物位检测

常见的物位检测方法及物位计物位检测是指对容器、槽、管道等储存、输送物料的装置进行物位测量的技术方案。

物位检测在工业生产中具有重要的应用价值，可以用于液体、粉体、颗粒体的物位监测。

下面介绍几种常见的物位检测方法及物位计。

1.浮子式物位计：浮子式物位计是利用浮子浮沉的原理来测量液位的高低。

它的工作原理是根据浮子在浮物中的浮力变化来判断物位的高低。

当液位变化时，浮子也会随之上下浮动，通过连杆装置将浮子的位置变化转化为指示装置的运动，从而获得物位信息。

2.压力式物位计：压力式物位计利用液体的压力变化来测量物位的高低。

当液体位于容器中时，液体的重力作用会产生一定的压力，通过测量液体对容器底部的压力，从而得到物位的高度。

压力式物位计通常使用差压变送器来测量液体压力的变化。

3.毛细管测量法：毛细管测量法是利用毛细管现象来测量液体的高度。

当一根细长的管子插入液体中时，液体会上升到管子内部，管内液体的高度与液体的物位高度成正比。

通过测量管内液体的高度，可以得到物位的高低。

4.电容式物位计：电容式物位计利用液体与电介质之间的电容变化来测量物位的高低。

当液体的高度发生变化时，液体与电容传感器之间的电容也会发生变化，通过测量电容的差异，可以获得物位的高度。

5.超声波物位计：超声波物位计是利用超声波的传播速度和回波时间来测量物位的高度。

超声波发送器将超声波信号发射到液体表面，当超声波信号碰到液面时会发生反射，接收器接收到反射的超声波信号后，利用信号的传播时间来计算物位的高度。

6.雷达物位计：雷达物位计是利用雷达波的传播时间来测量物位的高度。

雷达物位计向液体表面发射雷达波信号，当雷达波信号碰到液面时会反射回来，接收器接收到反射的雷达波信号后，利用信号的传播时间来计算物位的高度。

以上是常见的几种物位检测方法及物位计。

每种方法都有其适用的场景和优缺点，选择适合的物位检测方法需要综合考虑物料的性质、储存容器的结构、工艺要求等因素。

4 20 >4(例：10.4mA)
正迁移
迁 移 前
0
Hmax
迁 移 后 负迁移 迁 移 前 迁 移 后
>20 4~20
0~Hmax (h0=
<△pmax
--ρ1g( h1-- h0)～ ρgHmax--ρ1g( h1-- h0)
<20
4~20
（2）液位测量的负迁移－介质有可凝结蒸汽或腐蚀性时
7.2常有物位检测仪表
7.2.1静压式液位计 1.测量原理－根据液体的液位与液柱高度产生的静压力成正比的原理。
图（a）为敞口容器，将压力计与容器底部相连，根据流体静力学原理，所测压 力与液位的关系为P=Hρ g ，H=P/ρ g 图(b)为密闭容器，差压液位传感器的高压侧与容器底部的取压管相连，低压侧 与液面上方容器的顶部相连。差压传感器高、低压侧所感受的压力分别为 P高=P气+Hρ g ， P低= P气，压差为Δ P= P高- P低= Hρ g ，H=Δ P/ρ g 综上所述，利用静压原理测液位，就是把液位测量转化为压力或差压测量，所以 各种压力或差压式测量传感器都可以用来测量液位。
C0
2 1 2 H ln R
r
C 0 C
电容式物位计可以测量液位、料位和界位
1—内电极；2—外电极
2.液位的检测
对非导电介质的液位测量：
当液位为零时，其电容为 。 ε0为空气介电常数
当液位上升为H时，电容量变为
ε为液体介电常数，电容量的变化为
1—内电极；2—外电极； 3—绝缘套；4—流通小孔
1-浮筒，2-弹簧，3-差动变压器
7.2.3其它物位计
7.2.3.1电容式物位计 1.测量原理－利用敏感元件直接把物位变化转换为电容量变化 组成－敏感元件＋电容检测电路 圆筒形电容器构成－两个长度为L，半径为R和r圆筒形金属导体组 成； 2L 当两圆筒间充以介电常数为ε的介质时，则电容量为： C0

物位检测工作原理和方法物位检测是指通过一定的原理和方法，准确测量和确定容器、槽、管道等储存装置中物料的高度或液位，以监控和控制物料的运输、存储和生产过程。

它在工业生产和过程控制中起到了至关重要的作用。

本文将介绍物位检测的工作原理和常用方法。

一、物位检测的工作原理物位检测的工作原理主要包括以下几种：1. 压力原理：此原理适用于液体或气体的物位检测。

通过测量容器底部或其他位置的压力变化来判断物料的高度。

当物料的高度增加时，底部的压力也会相应增加。

基于这个原理，常见的物位检测方法包括差压法、浮子法和静压法。

2. 音频原理：此原理适用于散装物料的物位检测。

通过发送超声波或雷达信号，并测量信号的反射时间来计算物料的高度。

超声波或雷达信号在物料与容器间反射，其往返时间与物料的高度成正比。

这种物位检测方法在实时性和准确性方面具有优势。

3. 电容原理：此原理适用于液体和散装物料的物位检测。

利用物料和容器之间的电容变化来测量物料的高度。

当物料的高度增加时，其与容器壁之间的电容值也会相应增加。

4. 微波原理：此原理适用于液体和散装物料的物位检测。

通过发射微波信号，测量其传播时间和相位变化，从而确定物料的高度。

微波信号在物料和容器之间传播，并被物料吸收、反射或透射。

根据信号的变化，可以准确测量物位。

二、物位检测的常用方法根据不同的工作原理，物位检测的常用方法主要有以下几种：1. 差压法：通过测量容器底部与顶部或容器内外的压力差，来确定物料的物位。

差压法适用于液体和气体的物位检测。

它的优点是测量范围广，且不受物料性质的影响。

2. 浮子法：利用浮子的上浮或下沉来判断物料的高度。

浮子通常与指示器相连，通过浮子的运动来显示物料的物位。

浮子法适用于液体的物位检测，特别是在恶劣的工作环境下，如高温、高压等。

3. 静压法：通过测量容器底部的静水压力，来判断和计算物料的高度。

静压法适用于液体的物位检测，其优点是测量范围广，且不受物料性质的影响。

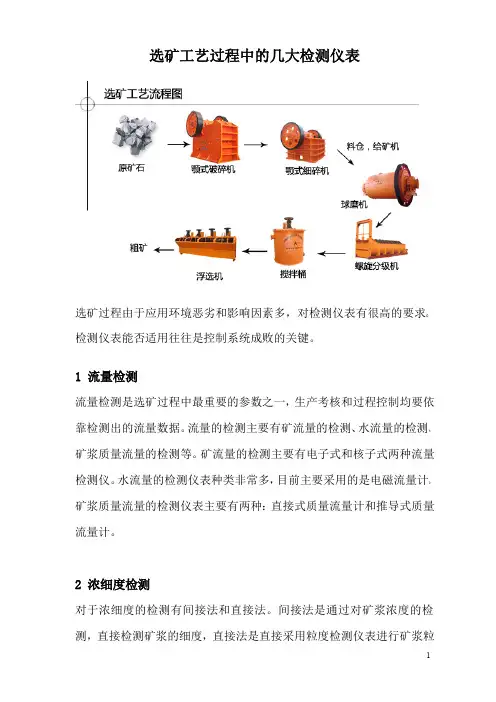

选矿工艺过程中的几大检测仪表选矿过程由于应用环境恶劣和影响因素多，对检测仪表有很高的要求。

检测仪表能否适用往往是控制系统成败的关键。

1流量检测流量检测是选矿过程中最重要的参数之一，生产考核和过程控制均要依靠检测出的流量数据。

流量的检测主要有矿流量的检测、水流量的检测、矿浆质量流量的检测等。

矿流量的检测主要有电子式和核子式两种流量检测仪。

水流量的检测仪表种类非常多，目前主要采用的是电磁流量计。

矿浆质量流量的检测仪表主要有两种：直接式质量流量计和推导式质量流量计。

2浓细度检测对于浓细度的检测有间接法和直接法。

间接法是通过对矿浆浓度的检测，直接检测矿浆的细度，直接法是直接采用粒度检测仪表进行矿浆粒度检测，如PSM-400和PSI200超声波粒度分析仪。

目前对于矿浆浓度的检测应用最多的是核子密度计。

3磨机负荷量检测磨机负荷指的是磨机中介质负荷、物料负荷及水量的总和，是磨矿过程的一个重要参数，直接影响磨矿的效果。

目前磨机负荷量的检测方法主要有电流法、声响法、振动法、有功功率法等。

用到的仪表如电流变送器、压力传感器、差动传感器、霍尔功率变送器等等。

4pH值检测pH值是浮选作业最重要的参数，它的值是否合理直接影响到工艺的指标。

进行pH值检测的仪表如pH值自动监控系统，它可以实现对pH值的精确稳定检测。

5物位检测选矿过程中的物位检测主要是料位检测、液位检测、泡沫层检测等。

目前我国用于物位检测的仪表主要有：雷达物位计、超声波物位计、电容式物位计、核子料位开关、浮子式液位开关等。

6品位检测在线式品位检测在我国应用并不多，离线式品位分析仪表技术比较成熟，精度也较高，但其不能用于选矿实时检测，目前有很多单位正在对其进行研究。
