电线、电缆穿管和线槽敷线安装

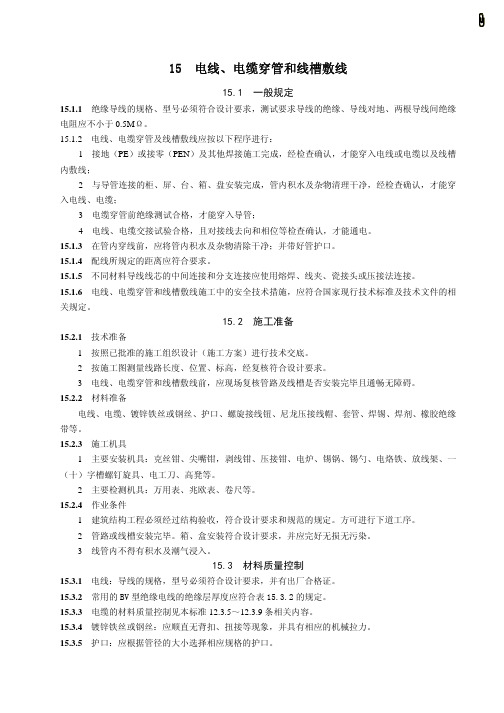

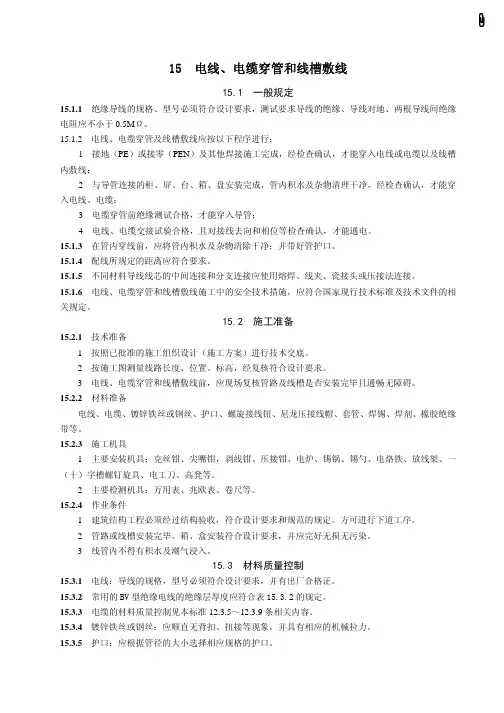

15 电线、电缆穿管和线槽敷线15.1 一般规定15.1.1绝缘导线的规格、型号必须符合设计要求，测试要求导线的绝缘、导线对地、两根导线间绝缘电阻应不小于0.5MΩ。

15.1.2 电线、电缆穿管及线槽敷线应按以下程序进行：1 接地（PE）或接零（PEN）及其他焊接施工完成，经检查确认，才能穿入电线或电缆以及线槽内敷线；2 与导管连接的柜、屏、台、箱、盘安装完成，管内积水及杂物清理干净，经检查确认，才能穿入电线、电缆；3 电缆穿管前绝缘测试合格，才能穿入导管；4 电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。

15.1.3 在管内穿线前，应将管内积水及杂物清除干净；并带好管护口。

15.1.4配线所规定的距离应符合要求。

15.1.5不同材料导线线芯的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接。

15.1.6电线、电缆穿管和线槽敷线施工中的安全技术措施，应符合国家现行技术标准及技术文件的相关规定。

15.2 施工准备15.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图测量线路长度、位置、标高，经复核符合设计要求。

3 电线、电缆穿管和线槽敷线前，应现场复核管路及线槽是否安装完毕且通畅无障碍。

15.2.2 材料准备电线、电缆、镀锌铁丝或钢丝、护口、螺旋接线钮、尼龙压接线帽、套管、焊锡、焊剂、橡胶绝缘带等。

15.2.3施工机具1 主要安装机具：克丝钳、尖嘴钳，剥线钳、压接钳、电炉、锡锅、锡勺、电烙铁、放线架、一（十）字槽螺钉旋具、电工刀、高凳等。

2 主要检测机具：万用表、兆欧表、卷尺等。

15.2.4作业条件1 建筑结构工程必须经过结构验收，符合设计要求和规范的规定。

方可进行下道工序。

2 管路或线槽安装完毕。

箱、盒安装符合设计要求，并应完好无损无污染。

3 线管内不得有积水及潮气浸入。

15.3 材料质量控制15.3.1电线：导线的规格，型号必须符合设计要求，并有出厂合格证。

电线电缆穿管和线槽敷线安装检验批质量验收记录项目名称：XXX电气工程验收日期：20XX年XX月XX日验收单位：XXX工程公司施工单位：XXX工程队一、施工单位基本情况施工单位：XXX工程队组织结构：由一名项目经理，两名工程师和十名工人组成。

资质证书：具有XXX相关资质证书。

施工人员：施工工人经过专业培训，持有相应的工作证书。

二、施工材料的验收情况1.电线、电缆序号规格型号生产厂家验收数量合格数量备注1XXXXXXXXXX2XXXXXXXXXX3XXXXXXXXXX备注：所有材料品牌规格符合设计要求，生产厂家具有相应的生产许可证。

2.线槽序号型号供应商验收数量合格数量备注1XXXXXXXXXX2XXXXXXXXXX3XXXXXXXXXX备注：线槽的材质符合设计要求，安装前进行了外观检查，无裂纹、变形等表面缺陷。

三、穿管安装质量验收情况1.管道铺设序号管道规格验收长度合格长度备注1XXXXXX2XXXXXX3XXXXXX备注：管道铺设符合设计要求，规格、长度等符合要求。

无破损、松动等质量问题。

2.穿线验收序号穿线位置穿线长度验收结果备注1XXXX合格2XXXX合格3XXXX合格备注：穿线操作规范，无线缠绕、破损等问题，穿线长度满足要求。

四、敷线安装质量验收情况1.敷设长度序号敷设位置敷设长度验收结果备注1XXXX合格2XXXX合格3XXXX合格备注：敷设长度符合设计要求，无断头、错位等问题。

2.线缆固定序号固定位置固定方式验收结果备注1XXXX合格2XXXX合格3XXXX合格备注：线缆固定牢固，固定位置正确，无松动、脱落等现象。

五、施工质量问题处理情况施工过程中未发现质量问题。

六、验收结论通过以上的检验与验收，电线、电缆穿管和线槽敷线安装工作符合设计要求和施工规范。

施工单位按照要求对材料和施工过程进行检查和验收，没有发现重大质量问题。

现将该记录交验收单位，经过审查合格。

七、备注（可根据实际情况添加相关备注信息）施工单位项目经理签字：____________施工单位质量人员签字：____________验收单位负责人签字：____________以上是电线、电缆穿管和线槽敷线安装检验批质量验收记录的样本，该记录对于电气工程的施工质量控制具有重要的参考价值，可以确保工程的顺利进行和安全运行。

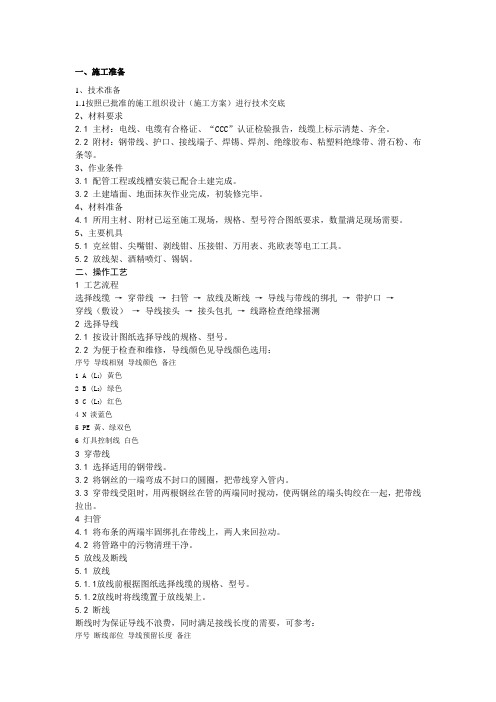

一、施工准备1、技术准备1.1按照已批准的施工组织设计（施工方案）进行技术交底2、材料要求2.1 主材：电线、电缆有合格证、“CCC”认证检验报告，线缆上标示清楚、齐全。

2.2 附材：钢带线、护口、接线端子、焊锡、焊剂、绝缘胶布、粘塑料绝缘带、滑石粉、布条等。

3、作业条件3.1 配管工程或线槽安装已配合土建完成。

3.2 土建墙面、地面抹灰作业完成，初装修完毕。

4、材料准备4.1 所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

5、主要机具5.1 克丝钳、尖嘴钳、剥线钳、压接钳、万用表、兆欧表等电工工具。

5.2 放线架、酒精喷灯、锡锅。

二、操作工艺1 工艺流程选择线缆→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线（敷设）→导线接头→接头包扎→线路检查绝缘摇测2 选择导线2.1 按设计图纸选择导线的规格、型号。

2.2 为便于检查和维修，导线颜色见导线颜色选用：序号导线相别导线颜色备注1 A (L1) 黃色2 B (L2) 绿色3 C (L3) 红色4 N 淡蓝色5 PE 黃、绿双色6 灯具控制线白色3 穿带线3.1 选择适用的钢带线。

3.2 将钢丝的一端弯成不封口的圆圈，把带线穿入管内。

3.3 穿带线受阻时，用两根钢丝在管的两端同时搅动，使两钢丝的端头钩绞在一起，把带线拉出。

4 扫管4.1 将布条的两端牢固绑扎在带线上，两人来回拉动。

4.2 将管路中的污物清理干净。

5 放线及断线5.1 放线5.1.1放线前根据图纸选择线缆的规格、型号。

5.1.2放线时将线缆置于放线架上。

5.2 断线断线时为保证导线不浪费，同时满足接线长度的需要，可参考：序号断线部位导线预留长度备注1 进出配电箱导线配电箱体周长的1/22 开关盒等的导线 100~150mm3 进出户导线 1500~2000mm 或根据甲方要求6 导线与带线的绑扎6.1 导线根数较少时，将导线前端绝缘层削去，把线芯直接插入带线的盘圈内并折回压实，绑扎牢固，绑扎处形成一个平滑的锥形。

电气安装工程有哪些分项？电气安装工程有哪些分项？室外电气:架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装。

变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设。

供电干线：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验。

电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接线路电气试验，插座、开关、风扇安装。

电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，钢索配线、电缆头制作，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行。

备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线电缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地装置安装。

防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装。

电线、电缆穿管和线槽敷设的意思1. 电线、电缆穿管和线槽敷设的定义电线、电缆穿管和线槽敷设是指在建筑中进行电气线路布置时，为了保护电线、电缆以及方便维护和管理，采用管道或槽道进行敷设和保护的一种技术手段。

其中，电线、电缆穿管是通过将电线、电缆放入金属或塑料管道中，起到保护和导管作用；线槽则是一种集中敷设电线、电缆的凹槽，通常位于建筑墙壁或地面下，便于管理和维护。

2. 电线、电缆穿管和线槽敷设的重要性在建筑中，电线、电缆是承载电能传输的重要组成部分，其敷设的质量直接关系到建筑的用电安全和稳定性。

电线、电缆穿管和线槽敷设的规范与否，直接关系到建筑用电的质量和安全。

3. 电线、电缆穿管和线槽敷设的深度探讨3.1 电线、电缆穿管电线、电缆穿管作为电线、电缆敷设的一种常见方式，其主要作用是保护电线、电缆，防止外界环境对其造成损害。

穿管还能够方便日后维护和更换电线、电缆，提高了建筑电路的可维护性。

不同材质的穿管还能够抗腐蚀、防火等特殊功能。

3.2 线槽敷设线槽敷设是将电线、电缆敷设在建筑或设备的凹槽中，通过盖板或其他材料进行保护的方式。

线槽敷设能够将零散的电线、电缆集中起来，方便日后维护和管理，同时也美观大方，不会破坏建筑的整体美观性。

4. 电线、电缆穿管和线槽敷设的个人观点作为电气工程领域的一种重要技术手段，电线、电缆穿管和线槽敷设在建筑中具有重要的作用。

我个人认为，规范的电线、电缆穿管和线槽敷设能够提高建筑用电的安全性和可靠性，减少日后的维护成本，同时也为建筑的美观性提供了保障。

在建筑设计和施工中，应当充分重视电线、电缆穿管和线槽敷设的规范和技术要求，确保其质量和稳定性。

总结回顾电线、电缆穿管和线槽敷设作为建筑电气工程中的重要环节，对于电力设备的安全运行和故障排除起着不可替代的作用。

本文围绕电线、电缆穿管和线槽敷设的定义、重要性、深度探讨和个人观点展开了论述，希望能为读者提供全面、深入并且有趣的电气知识。

SG-A080 电线、电缆穿管和线槽敷线安装工程检验批质量验收记录工程名称中国石油工程设计有限公司西南分公司设计办公楼分项工程名称电线、电缆穿管和线槽敷线验收部位地下一层施工单位京安工程有限公司项目负责人李尚勤专业工长宋光军施工班组长王胜书施工执行标准及编号《建筑电气工程施工质量验收规范》GB50303-2002质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1.交流单芯电缆15.1.1条/经检查，管内电线敷设符合要求。

2.电线导管15.1.2条15.1.3条电线在钢管内敷设符合设计要求，线管内敷设的电线无接头。

一般项目1.电线、电缆穿管、管口保护及密封15.2.1条电线管已做清扫，管内无积水及杂物，管口保护及密封完整。

符合设计及规范要求2.同一建筑物、构筑物电线绝缘层颜色选择15.2.2条/3.线槽敷线15.2.3条线槽内敷设的电线无接头，线槽内电线回路已按设计和规范的要求敷设。

4.电线在线槽内绑扎点距离≤2m 1.5 1.5 1.6 1.7 1.7 1.7 1.8共实测7点，其中合格7点，不合格 0 点，合格点率100%。

施工单位检查评定结果经检查，主控项目合格，一般项目符合规范要求，质保资料齐全，评定合格。

项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日SN:FA4100000000EDD5 建龙软件打印（批准文号：川建发[2002]280号）四川省建设厅监制电线、电缆穿管和线槽敷线安装工程检验批质量验收记录工程名称中国石油工程设计有限公司西南分公司设计办公楼分项工程名称火灾自动报警及联动系统验收部位地下二层火灾自动报警及广播线槽敷线施工单位京安工程有限公司项目负责人李尚勤专业工长宋光军施工班组长王胜书施工执行标准及编号《建筑电气工程施工质量验收规范》GB50303-2002质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1.交流单芯电缆15.1.1条/经检查，管内电线敷设符合要求。

电线、电缆导管和线槽敷设、敷线 NO: D-1电线、电缆导管和线槽敷设、敷线1适用范围本章适用于民用建筑电气照明与动力电线、电缆导管和线槽敷设、敷线安装工程。

2编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）3施工准备3.1材料准备3.1.1镀锌钢管（或电线管）壁厚符合设计要求且均匀，焊缝均匀规则，无劈裂、砂眼、棱眼、棱刺和凹扁现象。

除镀锌管外其它管材的内外壁需预先除锈刷防腐处理（埋入砼内可不刷防腐漆，但应除锈）。

镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，有产品合格证和材质化验报告。

3.1.2管箍使用通丝的，丝扣清晰无乱扣现象，镀锌层完整，无剥落，无劈裂，两端光滑无毛刺，有产品合格证。

3.1.3锁紧螺母外形完好无损伤，丝扣清晰。

3.1.4护口有薄、厚壁管之区别，护口要完整无损。

3.1.5铁制灯头盒、开关盒、接线盒等，板材厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线连接孔齐全，有产品合格证。

3.1.6面板、盖板的规格、尺寸、安装孔距与所用盒相配套，外形完整无损，板面颜色均匀一致，有产品合格证。

3.1.7使用的各种型钢应符合国家标准，镀锌层完整无损，有产品合格证。

3.1.8螺丝、螺栓、膨胀螺栓、螺母，垫圈等应采用镀锌件。

3.1.9凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能并符合防火规范要求，有产品合格证及材质化验报告。

3.1.10阻燃型塑料管应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁光滑、无凸棱、凹陷、针孔、气泡，内外径的尺寸应符合设计要求及国家统一标准，管壁厚度应均匀一致。

电线、电缆导管和线槽敷设、敷线 NO: D-13.1.11阻燃型塑料管的配件如各种灯头盒、开关盒、插座盒、管箍、端接头等，必须使用配套的阻燃塑料制品。

3.1.12阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。

电线电缆穿管和线槽敷线分项工程检验批质量验收记录一、项目基本情况项目名称：电线、电缆穿管和线槽敷线分项工程施工单位：XX公司验收时间：XXXX年XX月XX日二、验收人员验收人员：主管单位：监理单位：施工单位：三、施工情况1.工程范围：电线、电缆穿管和线槽敷设工程。

2.施工内容：根据设计要求，在建筑物内部和外部进行电线、电缆穿管和线槽敷设，负责连接电力供应与电力接收设备。

四、检验批验收情况1.第一检验批：（包括检验编号、检验日期、验收人员等）2.第二检验批：（包括检验编号、检验日期、验收人员等）……（根据实际情况逐一列出每个检验批的基本情况）五、质量验收情况1.检验项目：（1）穿管工程：a.管道规格是否符合要求；b.管道长度是否符合要求；c.管道安装是否牢固；d.管道间隔是否均匀；e.管道弯曲是否符合要求；f.管道的防腐措施是否到位。

（2）线槽敷设：a.线槽规格是否符合要求；b.线槽长度是否符合要求；c.线槽安装是否牢固；d.线槽间隔是否均匀；e.线槽弯曲是否符合要求。

（3）电线、电缆敷设：a.电线、电缆规格是否符合设计要求；b.电线、电缆敷设是否牢固；c.电线、电缆敷设是否整齐；d.电线、电缆的弯曲半径是否符合要求；e.电线、电缆与穿管、线槽的接触面是否符合要求。

2.质量验收结论：（根据每个检验项目的具体情况，进行评定，可以分为合格、基本合格和不合格）六、存在的问题及整改措施1.存在的问题：（列出存在的问题）2.整改措施：（针对每个问题提出相应的整改措施）七、质量验收意见及签字1.质量验收意见：经对电线、电缆穿管和线槽敷线分项工程进行检验批质量验收（1）合格项目数量：（2）基本合格项目数量：（3）不合格项目数量：2.签字：主管单位：监理单位：施工单位：验收人员：八、总结根据对电线、电缆穿管和线槽敷线分项工程的质量验收，发现了一些问题和不足之处，通过采取相应的整改措施，保证了工程的质量和安全。

在今后的工程施工中，应进一步加强质量管理，确保施工符合相关规范和要求，以达到更好的工程质量。

电线电缆穿管和线槽敷线安装工程检验批质量验收记录日期：2024年X月X日项目名称：XXX工程总包单位：XXX公司施工单位：XXX公司监理单位：XXX公司一、工程概况：该工程是电线电缆穿管和线槽敷线安装工程，总长XXX米。

按照设计要求和施工图纸，本次验收主要检查穿管安装和线槽敷设工艺是否符合规范要求，以及工程质量是否符合标准。

二、检验批次及工程部位：本次检验共分为X个批次进行，主要包括穿管安装和线槽敷设两个部分。

具体批次如下：1.穿管安装：批次一、批次二、批次三、..2.线槽敷设：批次一、批次二、批次三、..三、检验方法和标准：1.检验方法：现场实地检查和测量、抽样送验等方式。

2.检验标准：按照国家标准《电线电缆穿管和线槽敷设技术规范》(GB/TXXXX)和设计要求进行验收。

四、检验结果：1.穿管安装：批次一：a.穿管工艺：施工人员按照设计要求和规范进行穿管，管道连接牢固，且无明显倾斜。

b.管道标识：每根穿过的管道都标有规范要求的标识，清晰易读。

c.管道保护：穿过的管道有适当的保护措施，避免机械损伤。

结论：穿管安装工艺符合规范要求，质量合格。

批次二：a.穿管工艺：施工人员按照设计要求和规范进行穿管，管道连接牢固，且无明显倾斜。

b.管道标识：标识清晰，易读，与设计图纸一致。

c.管道保护：穿过的管道有适当的保护措施，避免机械损伤。

结论：穿管安装工艺符合规范要求，质量合格。

2.线槽敷设：批次一：a.线槽尺寸：线槽尺寸符合设计要求，且无明显变形、裂缝等缺陷。

b.线槽固定：线槽固定牢固，无松动现象。

c.线槽标识：每个线槽都标有规范要求的标识，清晰易读。

结论：线槽敷设工艺符合规范要求，质量合格。

批次二：a.线槽尺寸：线槽尺寸符合设计要求，且无明显变形、裂缝等缺陷。

b.线槽固定：线槽固定牢固，无松动现象。

c.线槽标识：标识清晰，易读，与设计图纸一致。

结论：线槽敷设工艺符合规范要求，质量合格。

五、存在问题及处理意见：1.检验过程中，未发现存在重大质量问题。
