线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。
”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。
2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。
电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。
作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

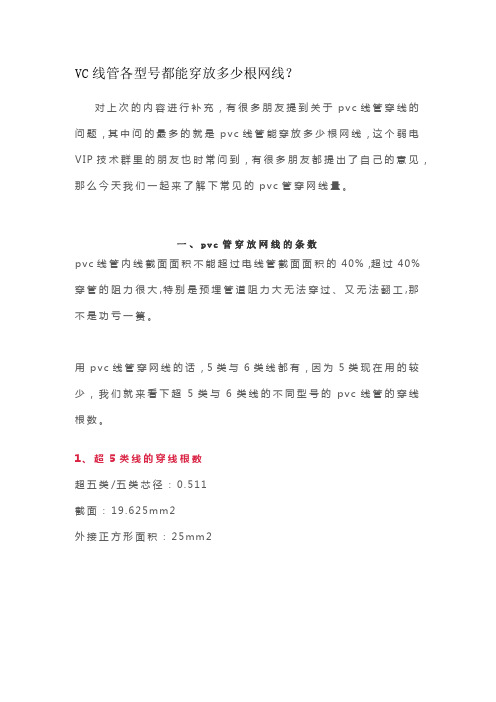

VC线管各型号都能穿放多少根网线？对上次的内容进行补充，有很多朋友提到关于p v c线管穿线的问题，其中问的最多的就是p v c线管能穿放多少根网线，这个弱电V I P技术群里的朋友也时常问到，有很多朋友都提出了自己的意见，那么今天我们一起来了解下常见的p vc管穿网线量。
一、p v c管穿放网线的条数p v c线管内线截面面积不能超过电线管截面面积的40%，超过40%穿管的阻力很大,特别是预埋管道阻力大无法穿过、又无法翻工,那不是功亏一篑。
用p v c线管穿网线的话，5类与6类线都有，因为5类现在用的较少，我们就来看下超5类与6类线的不同型号的p v c线管的穿线根数。
1、超5类线的穿线根数超五类/五类芯径：0.511截面：19.625m m2外接正方形面积：25m m2因为p vc线管内线截面面积不能超过电线管截面面积的40%，我们就分别来看下p v c线管的利用率在25%、30%、40%的穿线根数。
因为计算的比较精准，所以有的会有小数，大家在实际用的时候取小按整数使用。
2、6类线的穿线根数六类线芯径：0.574截面：30.1754m m2外接正方形面积：38.44m m2和上面一样，分别来看下p v c线管的利用率在25%、30%、40%的穿线根数。
值得说的是，因为超5类线与6类线的横截面积是不一样的，6类线比5类线的横截面积大，所以它们同型下的p v c线管穿网线数量是不一样的，同型号线管下，超5类线要比6类线的穿网线数量要多一些。
二、线槽穿放网线的数量当然在实际项目，我们除了用p v c线管，也会用到p v c线槽，布放缆线在线槽内的截面利用率应为30％～50％，这里面我们也一起来看下p v c常用线槽的穿线量。
我们就来看下利用率在30%与50%的情况下，p v c线槽能放多少根超5类线与6类线。
1、线槽的利用率30%时的穿线数量。
2、线槽的利用率50%时的穿线数量。
当然，在实际项目的利用率最好取40%左右，也就是利用率在30%与50%之间。
目录1 总体原则 (2)2 金属线槽安装 (3)2.1 线槽选择 (3)2.2 技术准备 (3)2.3 材料要求 (3)2.4 主要机具 (3)2.5 弹线定位 (3)2.6 墙上安装 (4)2.7 吊棚内敷设金属线槽 (4)2.8 成品保护 (4)2.9 线槽安装保障 (4)2.10 线槽内导线敷设 (4)3 缆线和电源线的布放 (5)3.1 电缆布放 (5)3.2 光纤布放 (5)3.3 电源线布放 (6)3.4 电缆成端 (6)3.5 线缆颜色 (7)管线、线槽施工方案管线预埋、部署、安装和穿线工作是智能化项目中至关重要的基础工程，其规范性和质量直接关系到智能化系统的功能性和安全性。
这些管线不仅是电力、数据传输和设备运行的“生命线”，也是确保整个建筑系统高效、稳定运行的关键。
首先，管线的规范安装对于维护建筑内部的秩序和安全至关重要。
虽然管线不会影响建筑的结构使用寿命，但是其布局和安装质量将直接影响到日常维护的便捷性。
管线如果预埋不当或安装不规范，一旦发生故障，将导致维修检修工作变得复杂和耗时，增加运营成本。
其次，尽管管线部分位于顶棚内部，虽并非完全被覆盖，但仍需保证其易于检测和可访问性，以便在必要时进行维修或升级。
如果管线布局混乱或标识不清，即使部分可见，也可能给后期的维护和管理工作带来困难。
此外，管线和桥架的正确安装对于减少信号干扰和保障数据传输稳定性极为重要。
在现代建筑中，电缆和管线的合理布设是确保通信畅通无阻的前提。
任何不当的安装都可能导致信号衰减或干扰，影响整个建筑的智能化水平和运行效率。
因此，我们必须高度重视管线预埋、部署、安装和穿线工作。
我司将采取严格的质量控制措施，确保每一步工作都符合设计规范和行业标准。
通过专业的施工团队、精确的施工方案和细致的现场管理，可以有效地预防潜在的风险，确保智能建筑系统的高效运行和安全。
这不仅是对项目质量的承诺，也是对未来稳定运营的保障。
1总体原则在本次项目实施中，我司承诺将严格遵循《全球IT基础设施布线规范》作为我司的施工和安装标准，确保所有布线工作均符合全球IT标准，以实现高效、可靠的网络基础设施建设。
管槽线缆容量对照表（含PVC线槽）PVC槽（型号） 20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25 ф32 ф 40 ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100五类线（根数）7 15 22 30 60 120表1.铜缆外径统计表：单位：mm规格3类4对线 5类4对线25对3类线50对3类线100对3类线25对5类线外径 4.7 4.57 9.7 13.4 18.212.45表2.光缆外径统计表：单位：mm规格 NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径 5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格 3类4对 5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽规格截面积3类4对5类4对 3类25对3类50对3类100对5类25对20×10200 224X14 336 8 3 1 0 0 039×18 702 850×25 1250 17 15 3 1 0 260×22 1320 1660×30 1800 2280×40 3200 4080×50 4000 50100×60 6000 80100×100 10000 130120×60 7200 94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。
线管敷设方式一、线管表示方式SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
标准文案线管敷设方式一、线管表示方式SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR标准文案用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
水电线管开槽规范要求篇一：水电线管后开槽的修补施工方案水电线管后开槽修补方案2014.12.24XXX编制一、编制依据1、建筑工程图纸2、水电工程图纸3、建筑工程施工质量验收同意标准（GB50300-2013）4、甲方及监理下发的工程联系单二、工程概况1、本工程概况XX工程位于XX省XX市XX路XX路交汇处，建筑面积XX，建筑高度XX，结构形式为XX结构。
2、水电线管开槽概况本工程填充墙为多孔砖及加气块，根据工程实际和与业主及监理共同商议，填充墙内部水电线管为后开槽，并按照规范要求做好其封堵的工作。
三、人员配置1、组长：XXX，项目经理，整个工程统筹规划及总的协调副组长：XXX，生产经理，现场施工总指挥，协调好各工种间的配合XXX，项目总工，负责与甲方及监理沟通，编制施工方案及技术交底XXX，安全总监，工程现场的安全问题，及时处理各种安全隐患XXX，商务经理，与甲方进行工程洽商及工程结算等XXX，质量主管，现场工程的质量负责人组员：XXX，主管工长，各工种间的协调，确保水电工程顺利进行XXX，水电工长，与土建等部门进行协调，保证工程顺利进行3、施工人员的准备电工1人瓦工2人切割机开槽工人3人水电安装工人2人杂工2人4、机具准备切割机1台电线若干米开关若干各种线管若干米、接线盒若干水泥、砂浆、细石、建筑胶水等钢丝网片若干脚手架等一些辅助工具四、施工工艺定位放线----切割线槽----线管铺设----线盒安装----线管验收----挂钢丝网片----砂浆（细石砼）封堵----成品保护1、定位放线墙体砌筑施工完毕，经验收合格后，根据水电施工图纸，在墙上弹出线槽的位置。
考虑到施工方便，线槽放线宽度=线管dn+30mm，开槽深度=线管dn+20mm，多排线管=线管直径之和+30mm。
线盒开槽尺寸=线盒尺寸+50mm，盒口高于墙体表面20mm。
2、切割线槽定位放线施工完毕后，专业电工从三级箱内拉出电线，使用手携式电动切割机对墙体进行开槽，尺寸及深度按照要求进行，切割槽边角人工用錾子配合修理。
1、规范是规定水管不能走桥架上面,如果局部要穿越桥架上方，必须做结露保温层。
2、并且桥架的空间利用率应在40%，剩下的70％是留给以后的变更使用。
3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用.4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。
弱电桥架系统设计方案1。
概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。
电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径.电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。
2．设计依据《普通碳素结构钢冷轧刚带》 GB716—1983《钢制电缆桥架工程设计规范》CECS31 913。
桥架的分类及特性电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。
按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。
按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架.它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点.它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。
它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。
线管介绍及配管规范线管介绍及配管规范第⼀部分线管介绍⼀、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC：硬质塑料管/聚氯⼄烯硬管CT：电缆桥架CP：⾦属软管SR：钢线槽RC：⽔煤⽓管KPC波纹管⼆、线管解释1、焊接钢管SC管是钢导管的英⽂单词steel conduit 的开头字母缩写。
SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。
TC管是薄壁电线管。
RC管通于原来标注的GG，是通常说的⽔煤⽓管。
以上通称焊接钢管。
2、⾮⾦属管PC/PVC硬质塑料管/聚氯⼄烯硬管FPC半硬管KPC波纹管3、桥架CT是桥架敷设。
桥架分为⾦属桥架和⾮⾦属桥架，其中⾦属桥架分为防⽕桥架和普通桥架，⾦属桥架按照制作⼯艺分为盒式桥架和梯形桥架。
消防上⼀般使⽤⾦属防⽕桥架。
4、⽬前⼏种常见的⾦属线管KBG、JDG是薄壁电线管的⼀个变种，它属于⾏业标准标注，不是国标和SC管等不是⼀回事，SC管是规范上的焊管⽽且是厚壁的，壁厚通常不⼩于3mm。
KBG是扣压式电⽓导管，使⽤专⽤的压钳将套接管与导管压接紧固。
JDG是紧固式电⽓导管，套管与导管使⽤⽤螺丝紧固。
JDG、KBG管成为镀锌钢管，不⽤防腐、不⽤跨接，颜⾊是黄⾊的。
壁厚为1.2mm-2.5mm左右。
⼴泛应⽤，节省钢材。
安装简便，功效⾼。
但要⽤正规⼚家的，否则弯曲时，易扁、开裂。
要⽤配套的弯曲⼯具和弹簧。
JDG管JDG导管系列产品是我公司在吸收国内外同类先进技术的改进型，与⽇本JIS⼯业标准相⼀致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施⼯⼯艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当JDG导管及系列产品均采⽤优质钢材，经精密加⼯⽽成，双⾯镀锌，既美观，⼜有良好的防腐性能。
施⼯⽅便⽆需电焊机和套丝设备，也不需做跨接地线，⽆须刷漆，省去了传统熔焊和套丝等复杂的施⼯⼯序（如果作为明敷设消防电线管使⽤时需要刷⾦属防⽕涂料）。
