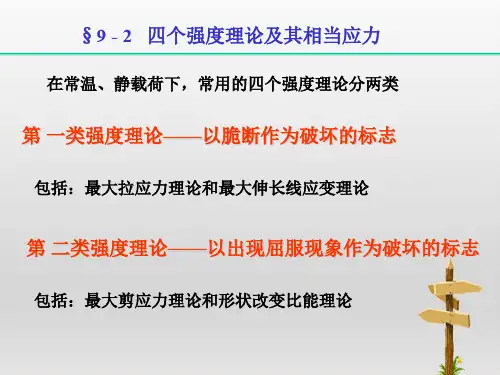

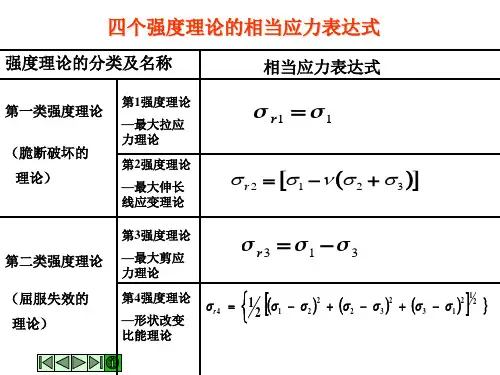

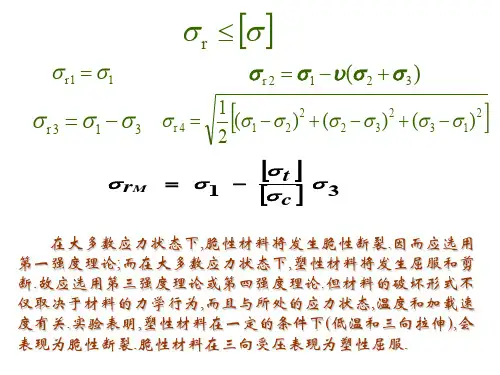

四个强度理论及其相当应力

强度理论四个基本的强度理论四个基本的强度理论分别为第一强度理论，第二强度理论，第三强度理论和第四强度理论。

现将它们的有关知识点对应列于四个强度理论比较表，以便于比较学习。

未在表中涉及的内容，此处给出介绍。

第一强度理论--看一下它的强度条件的取得。

在简单拉伸试验中,三个主应力有两个是零，最大主应力就是试件横截面上该点的应力，当这个应力达到材料的极限强度sb时，试件就断裂。

因此，根据此强度理论，通过简单拉伸试验，可知材料的极限应力就是sb。

于是在复杂应力状态下，材料的破坏条件是s1=sb(a)考虑安全系数以后的强度条件是s1≤[s](1-59)需指出的是：上式中的s1必须为拉应力。

在没有拉应力的三向压缩应力状态下，显然是不能采用第一强度理论来建立强度条件的。

第二强度理论--看看它的强度条件的取得此理论下的脆断破坏条件是e1=ejx =sjx /E (b)由式(1-58)可知，在复杂应力状态下一点处的最大线应变为e1=[s1-m(s2+s3)]/E代入(b)可得[s1-m(s2+s3)]/E =sjx /E 或[s1-m(s2+s3)]=sjx将上式右边的sjx 除以安全系数及得到材料的容许拉应力[s]。

故对危险点处于复杂应力状态的构件，按第二强度理论所建立的强度条件是：[s1-m(s2+s3)]≤[s] (1-60)第三强度理论--也来看看它的强度条件的取得对于象低碳钢这一类的塑性材料,在单向拉伸试验时材料就是沿斜截面发生滑移而出现明显的屈服现象的。

这时试件在横截面上的正应力就是材料的屈服极限ss，而在试件斜截面上的最大剪应力(即45°斜截面上的剪应力)等于横截面上正应力的一半。

于是，对于这一类材料，就可以从单向拉伸试验中得到材料的极限值txytxy =ss/2按此理论的观点，屈服破坏条件是tmax =txy =ss/2(c)由公式(1-56)可知，在复杂应力状态下下一点处的最大剪应力为tmax =(s1-s3)/2其中的s1、s3分别为该应力状态中的最大和最小主应力。

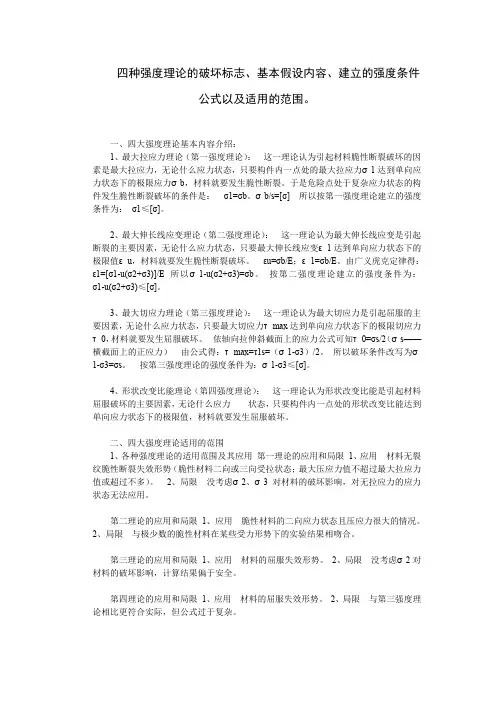

四种强度理论的破坏标志、基本假设内容、建立的强度条件公式以及适用的范围。

一、四大强度理论基本内容介绍：1、最大拉应力理论（第一强度理论）：这一理论认为引起材料脆性断裂破坏的因素是最大拉应力，无论什么应力状态，只要构件内一点处的最大拉应力σ1达到单向应力状态下的极限应力σb，材料就要发生脆性断裂。

于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：σ1=σb。

σb/s=[σ]所以按第一强度理论建立的强度条件为：σ1≤[σ]。

2、最大伸长线应变理论（第二强度理论）：这一理论认为最大伸长线应变是引起断裂的主要因素，无论什么应力状态，只要最大伸长线应变ε1达到单向应力状态下的极限值εu，材料就要发生脆性断裂破坏。

εu=σb/E；ε1=σb/E。

由广义虎克定律得：ε1=[σ1-u(σ2+σ3)]/E所以σ1-u(σ2+σ3)=σb。

按第二强度理论建立的强度条件为：σ1-u(σ2+σ3)≤[σ]。

3、最大切应力理论（第三强度理论）：这一理论认为最大切应力是引起屈服的主要因素，无论什么应力状态，只要最大切应力τmax达到单向应力状态下的极限切应力τ0，材料就要发生屈服破坏。

依轴向拉伸斜截面上的应力公式可知τ0=σs/2（σs——横截面上的正应力）由公式得：τmax=τ1s=（σ1-σ3）/2。

所以破坏条件改写为σ1-σ3=σs。

按第三强度理论的强度条件为：σ1-σ3≤[σ]。

4、形状改变比能理论（第四强度理论）：这一理论认为形状改变比能是引起材料屈服破坏的主要因素，无论什么应力状态，只要构件内一点处的形状改变比能达到单向应力状态下的极限值，材料就要发生屈服破坏。

二、四大强度理论适用的范围1、各种强度理论的适用范围及其应用第一理论的应用和局限1、应用材料无裂纹脆性断裂失效形势（脆性材料二向或三向受拉状态；最大压应力值不超过最大拉应力值或超过不多）。

2、局限没考虑σ2、σ3对材料的破坏影响，对无拉应力的应力状态无法应用。

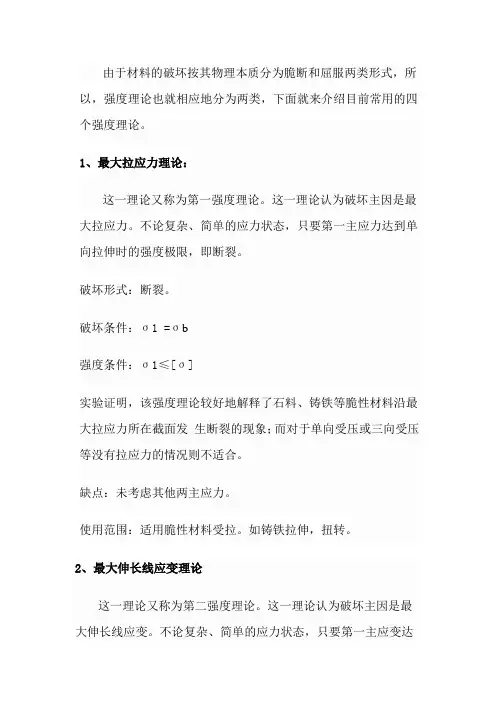

由于材料的破坏按其物理本质分为脆断和屈服两类形式，所以，强度理论也就相应地分为两类，下面就来介绍目前常用的四个强度理论。

1、最大拉应力理论：这一理论又称为第一强度理论。

这一理论认为破坏主因是最大拉应力。

不论复杂、简单的应力状态，只要第一主应力达到单向拉伸时的强度极限，即断裂。

破坏形式：断裂。

破坏条件：σ1 =σb强度条件：σ1≤[σ]实验证明，该强度理论较好地解释了石料、铸铁等脆性材料沿最大拉应力所在截面发生断裂的现象；而对于单向受压或三向受压等没有拉应力的情况则不适合。

缺点：未考虑其他两主应力。

使用范围：适用脆性材料受拉。

如铸铁拉伸，扭转。

2、最大伸长线应变理论这一理论又称为第二强度理论。

这一理论认为破坏主因是最大伸长线应变。

不论复杂、简单的应力状态，只要第一主应变达到单向拉伸时的极限值，即断裂。

破坏假设：最大伸长应变达到简单拉伸的极限(假定直到发生断裂仍可用胡克定律计算)。

破坏形式：断裂。

脆断破坏条件：ε1= εu=σb/Eε1=1/E[σ1−μ (σ2+σ3)]破坏条件：σ1−μ(σ2+σ3) = σb强度条件：σ1−μ(σ2+σ3)≤[σ]实验证明，该强度理论较好地解释了石料、混凝土等脆性材料受轴向拉伸时，沿横截面发生断裂的现象。

但是，其实验结果只与很少的材料吻合，因此已经很少使用。

缺点：不能广泛解释脆断破坏一般规律。

使用范围：适于石料、混凝土轴向受压的情况。

3、最大切应力理论：这一理论又称为第三强度理论。

这一理论认为破坏主因是最大切应力maxτ。

不论复杂、简单的应力状态，只要最大切应力达到单向拉伸时的极限切应力值，即屈服。

破坏假设：复杂应力状态危险标志最大切应力达到该材料简单拉、压时切应力极限。

破坏形式：屈服。

破坏因素：最大切应力。

τmax=τu=σs/2屈服破坏条件：τmax=1/2(σ1−σ3 )破坏条件：σ1−σ3= σs强度条件：σ1−σ3≤[σ]实验证明，这一理论可以较好地解释塑性材料出现塑性变形的现象。

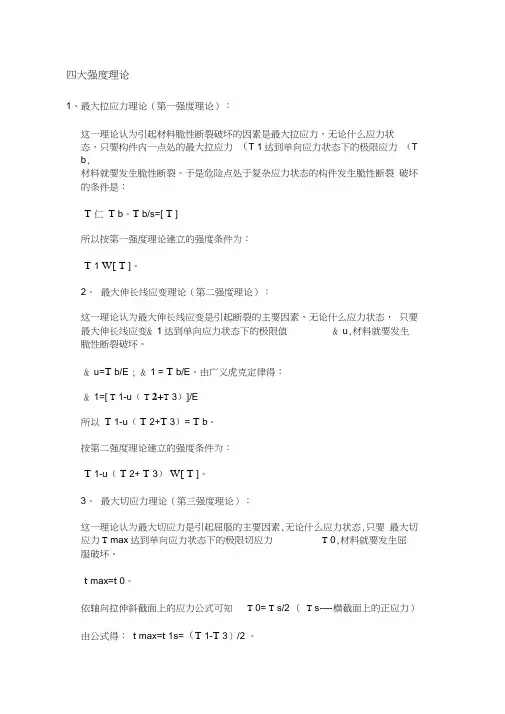

四大强度理论1、最大拉应力理论（第一强度理论）：这一理论认为引起材料脆性断裂破坏的因素是最大拉应力，无论什么应力状态，只要构件内一点处的最大拉应力（T 1达到单向应力状态下的极限应力（T b,材料就要发生脆性断裂。

于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：T 仁T b。

T b/s=[ T ]所以按第一强度理论建立的强度条件为：T 1 W[ T ]。

2、最大伸长线应变理论（第二强度理论）：这一理论认为最大伸长线应变是引起断裂的主要因素，无论什么应力状态，只要最大伸长线应变& 1达到单向应力状态下的极限值& u,材料就要发生脆性断裂破坏。

& u=T b/E ; & 1 = T b/E。

由广义虎克定律得：& 1=[ T 1-u（T 2+T 3）]/E所以T 1-u（T 2+T 3）= T b。

按第二强度理论建立的强度条件为：T 1-u（T 2+ T 3）W[ T ]。

3、最大切应力理论（第三强度理论）：这一理论认为最大切应力是引起屈服的主要因素,无论什么应力状态,只要最大切应力T max达到单向应力状态下的极限切应力T 0,材料就要发生屈服破坏。

t max=t 0。

依轴向拉伸斜截面上的应力公式可知T 0= T s/2 （T s ---- 横截面上的正应力）由公式得：t max=t 1s=（T 1-T 3）/2 。

所以破坏条件改写为(7 1-(7 3= C S。

按第三强度理论的强度条件为：7 1- 7 3<[ 7 ]。

4、形状改变比能理论(第四强度理论)：这一理论认为形状改变比能是引起材料屈服破坏的主要因素，无论什么应力状态，只要构件内一点处的形状改变比能达到单向应力状态下的极限值，材料就要发生屈服破坏。

发生塑性破坏的条件为：所以按第四强度理论的强度条件为：2、sqrt( 7 1A2+ C 2A2+ C 3A2- C 1 C 2- C 2 C 3- C 3 C 1)<[ C ]四个强度理论的比较。

工程力学中四大强度理论的基本内容一、四大强度理论基本内容介绍：1、最大拉应力理论（第一强度理论）：这一理论认为引起材料脆性断裂破坏的因素是最大拉应力，无论什么应力状态，只要构件内一点处的最大拉应力σ1达到单向应力状态下的极限应力σb，材料就要发生脆性断裂。

于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：σ1=σb。

σb/s=[σ] ，所以按第一强度理论建立的强度条件为：σ1≤[σ]。

2、最大伸长线应变理论（第二强度理论）：这一理论认为最大伸长线应变是引起断裂的主要因素，无论什么应力状态，只要最大伸长线应变ε1达到单向应力状态下的极限值εu，材料就要发生脆性断裂破坏。

εu=σb/E；ε1=σb/E。

由广义虎克定律得：ε1=[σ1-u(σ2+σ3)]/E 所以σ1-u(σ2+σ3)=σb。

按第二强度理论建立的强度条件为：σ1-u(σ2+σ3)≤[σ]。

3、最大切应力理论（第三强度理论）：这一理论认为最大切应力是引起屈服的主要因素，无论什么应力状态，只要最大切应力τmax达到单向应力状态下的极限切应力τ0，材料就要发生屈服破坏。

依轴向拉伸斜截面上的应力公式可知τ0=σs/2（σs——横截面上的正应力）由公式得：τmax=τ1s=（σ1-σ3）/2。

所以破坏条件改写为σ1-σ3=σs。

按第三强度理论的强度条件为：σ1-σ3≤[σ]。

4、形状改变比能理论（第四强度理论）：这一理论认为形状改变比能是引起材料屈服破坏的主要因素，无论什么应力状态，只要构件内一点处的形状改变比能达到单向应力状态下的极限值，材料就要发生屈服破坏。

二、四大强度理论适用的范围1、各种强度理论的适用范围及其应用（1）、第一理论的应用和局限应用：材料无裂纹脆性断裂失效形势（脆性材料二向或三向受拉状态；最大压应力值不超过最大拉应力值或超过不多）。

局限：没考虑σ2、σ3对材料的破坏影响，对无拉应力的应力状态无法应用。

（2）、第二理论的应用和局限应用：脆性材料的二向应力状态且压应力很大的情况。

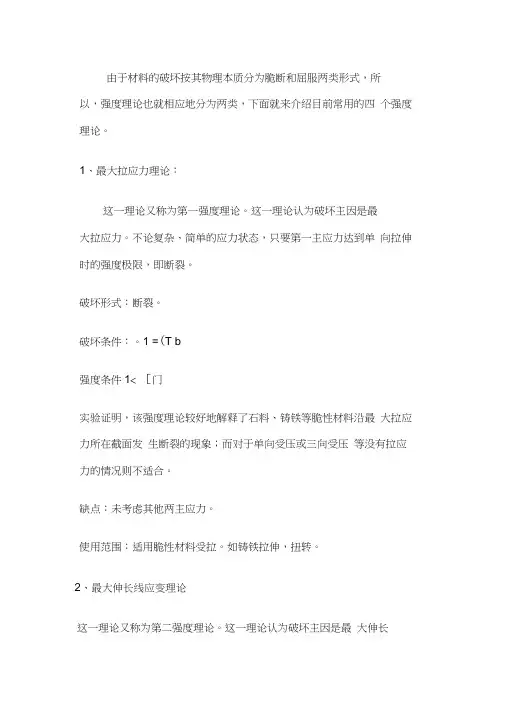

由于材料的破坏按其物理本质分为脆断和屈服两类形式，所以，强度理论也就相应地分为两类，下面就来介绍目前常用的四个强度理论。

1、最大拉应力理论：这一理论又称为第一强度理论。

这一理论认为破坏主因是最大拉应力。

不论复杂、简单的应力状态，只要第一主应力达到单向拉伸时的强度极限，即断裂。

破坏形式：断裂。

破坏条件：。

1 =(T b强度条件1< ［门实验证明，该强度理论较好地解释了石料、铸铁等脆性材料沿最大拉应力所在截面发生断裂的现象；而对于单向受压或三向受压等没有拉应力的情况则不适合。

缺点：未考虑其他两主应力。

使用范围：适用脆性材料受拉。

如铸铁拉伸，扭转。

2、最大伸长线应变理论这一理论又称为第二强度理论。

这一理论认为破坏主因是最大伸长线应变。

不论复杂、简单的应力状态，只要第一主应变达屈服破坏条件: T maX™1/2( T 仁T 3 )到单向拉伸时的极限值，即断裂。

破坏假设：最大伸长应变达到简单拉伸的极限(假定直到发生断裂仍可用胡克定律计算 )< 破坏形式：断裂。

脆断破坏条件：£ 1= £ u=C b/E£1 = 1/E[ (T 1 - a ( (T 2+ (T 3)]破坏条件：c 1- a ( T 2+ T 3)= T b强度条件：T 1- a ( T 2+ T 3)< [ T ]实验证明，该强度理论较好地解释了石料、混凝土等脆性材料受轴向拉伸时，沿横截面发生断裂的现象。

但是，其实验结果只与很少的材料吻合，因此已经很少使用。

缺点：不能广泛解释脆断破坏一般规律。

使用范围：适于石料、混凝土轴向受压的情况。

3、最大切应力理论：这一理论又称为第三强度理论。

这一理论认为破坏主因是最大切应力maxw。

不论复杂、简单的应力状态，只要最大切应力达到单向拉伸时的极限切应力值，即屈服。

破坏假设：复杂应力状态危险标志最大切应力达到该材料简单拉、压时切应力极限。

破坏形式：屈服。

破坏因素：最大切应力。

四种强度理论Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8由于材料的破坏按其物理本质分为脆断和屈服两类形式，所以，强度理论也就相应地分为两类，下面就来介绍目前常用的四个强度理论。

1、最大拉应力理论：这一理论又称为第一强度理论。

这一理论认为破坏主因是最大拉应力。

不论复杂、简单的应力状态，只要第一主应力达到单向拉伸时的强度极限，即断裂。

破坏形式：断裂。

破坏条件：σ1 =σb强度条件：σ1≤[σ]实验证明，该强度理论较好地解释了石料、铸铁等脆性材料沿最大拉应力所在截面发生断裂的现象；而对于单向受压或三向受压等没有拉应力的情况则不适合。

缺点：未考虑其他两主应力。

使用范围：适用脆性材料受拉。

如铸铁拉伸，扭转。

2、最大伸长线应变理论这一理论又称为第二强度理论。

这一理论认为破坏主因是最大伸长线应变。

不论复杂、简单的应力状态，只要第一主应变达到单向拉伸时的极限值，即断裂。

破坏假设：最大伸长应变达到简单拉伸的极限(假定直到发生断裂仍可用胡克定律计算)。

破坏形式：断裂。

脆断破坏条件：ε1= εu=σb/Eε1=1/E[σ1?μ (σ2+σ3)]破坏条件：σ1?μ(σ2+σ3) = σb强度条件：σ1?μ(σ2+σ3)≤[σ]实验证明，该强度理论较好地解释了石料、混凝土等脆性材料受轴向拉伸时，沿横截面发生断裂的现象。

但是，其实验结果只与很少的材料吻合，因此已经很少使用。

缺点：不能广泛解释脆断破坏一般规律。

使用范围：适于石料、混凝土轴向受压的情况。

3、最大切应力理论：这一理论又称为第三强度理论。

这一理论认为破坏主因是最大切应力maxτ。

不论复杂、简单的应力状态，只要最大切应力达到单向拉伸时的极限切应力值，即屈服。

破坏假设：复杂应力状态危险标志最大切应力达到该材料简单拉、压时切应力极限。

破坏形式：屈服。

破坏因素：最大切应力。

τmax=τu=σs/2屈服破坏条件：τmax=1/2(σ1?σ3 )破坏条件：σ1?σ3= σs强度条件：σ1?σ3≤[σ]实验证明，这一理论可以较好地解释塑性材料出现塑性变形的现象。

第一二三四强度理论公式四大强度理论1、最大拉应力理论（第一强度理论）：这一理论认为引起材料脆性断裂破坏的因素是最大拉应力，无论什么应力状态，只要构件内一点处的最大拉应力σ1达到单向应力状态下的极限应力σb，材料就要发生脆性断裂。

于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：σ1=σb。

σb/s=[σ]所以按第一强度理论建立的强度条件为：σ1≤[σ]。

2、最大伸长线应变理论（第二强度理论）：这一理论认为最大伸长线应变是引起断裂的主要因素，无论什么应力状态，只要最大伸长线应变ε1达到单向应力状态下的极限值εu，材料就要发生脆性断裂破坏。

εu=σb/E；ε1=σb/E。

由广义虎克定律得：ε1=[σ1-u(σ2+σ3)]/E所以σ1-u(σ2+σ3)=σb。

按第二强度理论建立的强度条件为：σ1-u(σ2+σ3)≤[σ]。

3、最大切应力理论（第三强度理论）：这一理论认为最大切应力是引起屈服的主要因素，无论什么应力状态，只要最大切应力τmax达到单向应力状态下的极限切应力τ0，材料就要发生屈服破坏。

τmax=τ0。

依轴向拉伸斜截面上的应力公式可知τ0=σs/2（σs——横截面上的正应力）由公式得：τmax=τ1s=（σ1-σ3）/2。

所以破坏条件改写为σ1-σ3=σs。

按第三强度理论的强度条件为：σ1-σ3≤[σ]。

4、形状改变比能理论（第四强度理论）：这一理论认为形状改变比能是引起材料屈服破坏的主要因素，无论什么应力状态，只要构件内一点处的形状改变比能达到单向应力状态下的极限值，材料就要发生屈服破坏。

发生塑性破坏的条件为：所以按第四强度理论的强度条件为：sqrt(σ1^2+σ2^2+σ3^2-σ1σ2-σ2σ3-σ3σ1)&lt;[σ]压力容器设计应力强度(Stress intensity) 某处的应力若系三向或二向应力时,其组合应力基于第三强度理论的当量强度.规定为给定点处最大剪应力的两倍,即给定点处最大主应力与最小主应力的代数值(拉应力为正值,压应力为负值)之差容器的应力分类一次应力P(Primary stress)一次应力P也称基本应力,是为平衡压力和其他机械载荷所必需的法向应力或剪应力,可由与外载荷的平衡关系求得,由此一次应力必然直接随外载荷的增加而增加.对于理想塑性材料,载荷达到极限状态时即使载荷不再增加,仍会产生不可限制的塑性流动,直至破坏.这就是一次应力的&quot;非自限性&quot;特征.二次应力Q (Secondary stress)二次应力Q是指由相邻部件的约束或结构的自身约束所引起的法向应力或切应力,基本特征是具有自限性.筒体与端盖的连接部位存在&quot;相邻部件&quot;的约束,厚壁容器内外壁存在温差时就形成&quot;自身约束&quot;.二次应力不是由外载荷直接产生的,不是为平衡外载荷所必需的,而是在受载时在变形协调中产生的.当约束部位发生局部的屈服和小量的塑性流动使变形得到协调,产生这种应力的原因(变形差)便得到满足与缓和.亦即应力和变形也受到结构自身的抑制而不发展,这就是自限性.峰值应力F (Peak stress峰值应力F是由局部结构不连续和局部热应力的影响而叠加到一次加二次应力之上的应力增量.峰值应力最主要的特点是高度的局部性,因而不引起任何明显的变形.其有害性仅是可能引起疲劳裂纹或脆性断裂.局部结构不连续是指几何形状或材料在很小区域内的不连续,只在很小范围内引起应力和应变增大,即应力集中,但对结构总体应力分布和变形没有重大影响.压力容器设计复习潘家祯华东理工大学机械与动力工程学院基本概念(下)第四章外压容器设计压力容器设计复习(1) 了解外压容器失稳破坏特点,掌握弹性失稳,非弹性失稳,临界压力,圆筒计算长度,临界长度等概念及外压容器稳定性条件.(2) 掌握典型受载条件下(侧向均布外压,侧向与轴向同时受均布外压,仅轴向受压)圆筒临界压力(或应力)计算公式及其用作设计时相应稳定性系数m的取值.(3) 理解外压圆筒图算法原理,正确选择设计参数,并熟练运用图算法对外压圆筒和封头进行稳定性设计.(4) 掌握外压圆筒加强圈设计计算方法,了解加强圈结构和制造要求.4.1 基本要求第四章外压容器设计(1) 外压容器处于压缩应力状态,可能出现的两种失效形式是压缩屈服破坏和失稳破坏(即壳体在压应力下的突然皱折变形),失稳破坏是外压薄壁容器的主要失效形式.容器失稳时器壁中的压应力低于材料比例极限 pt,则称为弹性失稳,反之为非弹性失稳,因容器用钢 pt与 yt相近,故可近似认为 Lcr则约束件作用对筒体pcr无影响,称为长圆筒,失稳皱折波数n=2.如L≤Lcr则约束件作用对筒体pcr有影响,称为短圆筒,失稳皱折波数n&gt;2.一圆筒上有多个刚性约束件(如封头,法兰,加强圈,夹套封闭件等)即为多段。

四大强度理论1、最大拉应力理论（第一强度理论）：这一理论认为引起材料脆性断裂破坏的因素是最大拉应力，无论什么应力状态，只要构件内一点处的最大拉应力σ1达到单向应力状态下的极限应力σb，材料就要发生脆性断裂。

于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：σ1=σb。

σb/s=[σ]所以按第一强度理论建立的强度条件为：σ1≤[σ]。

2、最大伸长线应变理论（第二强度理论）：这一理论认为最大伸长线应变是引起断裂的主要因素，无论什么应力状态，只要最大伸长线应变ε1达到单向应力状态下的极限值εu，材料就要发生脆性断裂破坏。

εu=σb/E；ε1=σb/E。

由广义虎克定律得：ε1=[σ1-u(σ2+σ3)]/E所以σ1-u(σ2+σ3)=σb。

按第二强度理论建立的强度条件为：σ1-u(σ2+σ3)≤[σ]。

3、最大切应力理论（第三强度理论）：这一理论认为最大切应力是引起屈服的主要因素，无论什么应力状态，只要最大切应力τmax达到单向应力状态下的极限切应力τ0，材料就要发生屈服破坏。

τmax=τ0。

依轴向拉伸斜截面上的应力公式可知τ0=σs/2（σs——横截面上的正应力）由公式得：τmax=τ1s=（σ1-σ3）/2。

所以破坏条件改写为σ1-σ3=σs。

按第三强度理论的强度条件为：σ1-σ3≤[σ]。

4、形状改变比能理论（第四强度理论）：这一理论认为形状改变比能是引起材料屈服破坏的主要因素，无论什么应力状态，只要构件内一点处的形状改变比能达到单向应力状态下的极限值，材料就要发生屈服破坏。

发生塑性破坏的条件为：所以按第四强度理论的强度条件为：sqrt(σ1^2+σ2^2+σ3^2-σ1σ2-σ2σ3-σ3σ1)<[σ]压力容器设计应力强度(Stress intensity) ：某处的应力若系三向或二向应力时,其组合应力基于第三强度理论的当量强度.规定为给定点处最大剪应力的两倍,即给定点处最大主应力与最小主应力的代数值(拉应力为正值,压应力为负值)之差？？容器的应力分类一次应力P(Primary stress)一次应力P也称基本应力,是为平衡压力和其他机械载荷所必需的法向应力或剪应力,可由与外载荷的平衡关系求得,由此一次应力必然直接随外载荷的增加而增加.对于理想塑性材料,载荷达到极限状态时即使载荷不再增加,仍会产生不可限制的塑性流动,直至破坏.这就是一次应力的"非自限性"特征.二次应力Q (Secondary stress)二次应力Q是指由相邻部件的约束或结构的自身约束所引起的法向应力或切应力,基本特征是具有自限性.筒体与端盖的连接部位存在"相邻部件"的约束,厚壁容器内外壁存在温差时就形成"自身约束".二次应力不是由外载荷直接产生的,不是为平衡外载荷所必需的,而是在受载时在变形协调中产生的.当约束部位发生局部的屈服和小量的塑性流动使变形得到协调,产生这种应力的原因(变形差)便得到满足与缓和.亦即应力和变形也受到结构自身的抑制而不发展,这就是自限性.峰值应力F (Peak stress峰值应力F是由局部结构不连续和局部热应力的影响而叠加到一次加二次应力之上的应力增量.峰值应力最主要的特点是高度的局部性,因而不引起任何明显的变形.其有害性仅是可能引起疲劳裂纹或脆性断裂.局部结构不连续是指几何形状或材料在很小区域内的不连续,只在很小范围内引起应力和应变增大,即应力集中,但对结构总体应力分布和变形没有重大影响.压力容器设计复习潘家祯华东理工大学机械与动力工程学院基本概念(下)第四章外压容器设计压力容器设计复习(1) 了解外压容器失稳破坏特点,掌握弹性失稳,非弹性失稳,临界压力,圆筒计算长度,临界长度等概念及外压容器稳定性条件.(2) 掌握典型受载条件下(侧向均布外压,侧向与轴向同时受均布外压,仅轴向受压)圆筒临界压力(或应力)计算公式及其用作设计时相应稳定性系数m的取值.(3) 理解外压圆筒图算法原理,正确选择设计参数,并熟练运用图算法对外压圆筒和封头进行稳定性设计.(4) 掌握外压圆筒加强圈设计计算方法,了解加强圈结构和制造要求.4.1 基本要求第四章外压容器设计(1) 外压容器处于压缩应力状态,可能出现的两种失效形式是压缩屈服破坏和失稳破坏(即壳体在压应力下的突然皱折变形),失稳破坏是外压薄壁容器的主要失效形式.容器失稳时器壁中的压应力低于材料比例极限pt,则称为弹性失稳,反之为非弹性失稳,因容器用钢pt与yt相近,故可近似认为Lcr则约束件作用对筒体pcr无影响,称为长圆筒,失稳皱折波数n=2. 如L≤Lcr则约束件作用对筒体pcr有影响,称为短圆筒,失稳皱折波数n>2.一圆筒上有多个刚性约束件(如封头,法兰,加强圈,夹套封闭件等)即为多段圆筒,其中凸形封头所在圆筒段的计算长度L应包括封头直边段及1/3的封头深度.4.2 内容提要第四章外压容器设计(4) 外压容器稳定性设计目的是防止发生失稳破坏,条件是设计外压力p不得高于稳定性计算确定的许用外压[p],即满足稳定性条件p≤[p]=pcr/m;其中,设计外压力p定义与内压时定义相同,具体取值方法可查表.许用外压[p]由临界压力除以相应稳定性系数m确定;稳定性系数m是考虑公式准确性和制造所能控制的容器形状偏差等因素后所取的安全系数. 稳定性设计的核心问题是计算pcr并确定相应的m,即可计算作用外压[p].4.2 内容提要第四章外压容器设计(5) 圆筒临界压力pcr(或应力cr)计算( =0.3)①受侧向均布外压的圆筒:其pcr为可得圆筒临界长度为:失稳皱折波数n可近似计算4.2 内容提要第四章外压容器设计(4-2)(4-3)(4-4)(4-5)4.2 内容提要第四章外压容器设计②侧向和轴向同时受均布外压时,因轴向外压对圆筒稳定性影响不大,失稳变形及临界压力与情况①相近,故工程上仍按受侧向均布外压情况计算.③轴向受压圆筒:因产生均匀轴向压应力的轴向外载可有多种形式,故以轴向临界应力来表征临界载荷.线弹性条件下的经验式为:④非弹性失稳圆筒临界压力或应力可采用相应弹性失稳公式并以切线模量代替弹性模式量E作近似计算.(4-6)(6) 外压圆筒设计(包括侧向均布外压或侧向与轴向同时受均布外压)①稳定性系数m:目前制造技术水平下GB150规定外压圆筒m=3,相应要求圆筒直径偏差e=Dmax-Dmin不得大于规定值.②解析法设计:一般p,m,E,L,Di可一次性给定或计算,所以设计过程核心是根据假定的tn计算pcr(或[p]),直到满足稳定性条件p≤[p]=pcr/m 式.但解析法选用公式时要先假设长圆筒或短圆筒,弹性或非弹性失稳,并由结果对假设进行校核,所以应用不方便,尤其不便于解非弹性问题,因此工程设计一般用图算法.4.2 内容提要第四章外压容器设计4.2 内容提要第四章外压容器设计③图算法原理:因为周向临界应力所以将长,短圆筒Pcr统一写成长圆筒短圆筒于是根据许用外压可得(4-7)解析法求[p]核心是计算上式右边项,而图算法则将该项计算分成两步:第一步先计算应变cr,因cr与E无关,且仅需D0/te,L/D0两个独立变量,故将其作图以便由从D0/te,L/D0直接查取cr.该图称为外压圆筒几何参数计算图,图中cr用A表示,长短圆筒,弹性或非弹性失稳均适用.4.2 内容提要第四章外压容器设计第二步再由cr计算2/3E cr,将应力一应变曲线纵坐标乘以2/3便可作出cr计算2/3E cr之关系曲线图,称为壁厚计算图.4.2 内容提要第四章外压容器设计横坐标:A= cr,纵坐标:2/3E cr=[P]D0/te用B表示,由A查B即得[p].因塑性范围使用了Et,故对非弹性失稳亦适用.④图算法设计步骤:确定p,T,L,Di,C及材料→假定tn计算te,D0,D0/te,L/D0 →由L/D0 , D0/te查几何参数计算图得A →(根据材料及温度T)由A查壁厚计算图得B或对弹性失稳B=2/3AE →计算[p]=B/(D0/te) →校核p≤[p]是否满足,若满足且接近则tn合理,反之重设tn 再次计算,直至满足稳定性条件.4.2 内容提要第四章外压容器设计(7) D0/te10%,可能发生塑性失稳或屈服,应同时考虑稳定性和强度校核.此时许用外压[p]为: 其中,B的计算与上相同,但当D0/te60 按平板设计;α≤60 看成当量圆筒,按外压圆筒方法设计.4.2 内容提要第四章外压容器设计(11) 外压容器按内压容器进行耐压试验,液压试验压力的确定见下表.4.2 内容提要第四章外压容器设计第五章高压容器设计压力容器设计复习5.1 厚壁圆筒的应力5.2 高压容器的设计本章主要研究厚壁圆筒在内外压力和温差载荷作用下的应力和变形等方面的概念和理论,及其计算方法.目的是解决高压容器的结构和强度设计问题.第五章高压容器设计(1) 理解厚壁圆筒应力,变形的特点.(2) 了解拉美公式的推导过程,熟悉厚壁圆筒内外压力作用下应力和位移的计算,掌握应力的基本特征.(3) 掌握厚壁圆筒温差应力的分布规律,正确判断在与压力产生的弹性应力组合时危险点的位置.(4) 了解组合厚壁圆筒提高筒体承载能力的原理及应力计算的方法.(5) 理解厚壁圆筒弹性应力的概念及自增强计算的基本原理5.1 厚壁圆筒的应力5.1.2 基本要求第五章高压容器设计(1) 工程上通常将外径与内径之比Do/Di>1.2的高压圆筒形容器或管道等统称为"厚壁圆筒".在许多应用场合,圆筒为等壁厚,并承受均匀的内压pi,外压po和沿径向分布不均的温度变化T(从均匀基准温度起计),且T通常仅为径向坐标r之函数.在这样条件下,圆筒的变形对称于圆筒轴.此外,在离开圆筒与端盖连接处足够远时,变形与轴向坐标z亦无关.由于只考虑轴对称载荷和轴对称约束,因此其位移,应力,应变均仅为r之函数(轴对称).5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计(2)厚壁圆筒与薄壁圆筒的根本差别在于必须考虑径向应力r,且这一应力在其数量上足以与周向应力,轴向应力z相较量;此外,厚壁圆筒没有薄壁圆筒中关于沿全壁厚是常数的基本假定,即厚壁圆筒中的应力是三向的,其分布也非全均匀性,因此也是静不定性的,要从几何,物理和静力等三方面进行综合分析.5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计(3)对于具有端盖的厚壁圆筒(下称闭式圆筒),承受内外压作用时的三个主应力分别为式中: .对于开式圆筒,下表示出仅受内压或外压作用时厚壁闭式圆筒内外壁面处的应力及开式圆筒之径向位移. (5-1)5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计4 在稳定温度变化和轴对称条件下,单层厚壁圆筒中的温差应力为:式中α为材料的线膨胀系数;△t=ti-to;ti内壁面温度,to外壁面温度,C.5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计筒体外壁面筒体内壁面应力表5-2 单层厚壁圆筒内外壁面处的温差应力多层圆筒温差应力内外壁面上的近似值为0t≈ it=2.0△t在内压内加热情况下,当△t≤1.1p或保温良好,△t极小或高温作业已达到发生蠕变变形可不予考虑温差应力.(5) 当内压与温差同时存在时,呈线弹性厚壁圆筒中的综合应力可由上述3,4的结果叠加,其内外壁面处的综合应力如下表所示.5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计厚壁圆筒内压下的应力分布单层厚壁圆筒的温差应力分布5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计就周向应力而言,当内压内加热时,最大应力在外壁处,外加热时最大应力在内壁处;当外压内加热时,最大应力在内壁处,外加热时最大应力在外壁外.厚壁筒内的综合应力(6) 厚壁圆筒可以靠在最大应力区域产生与工作应力符号相反的残余应力分布——"预应力法"来提高承载能力:一是由两个或更多个开口圆筒靠过盈配合而组成一个组合圆筒,因过盈量在圆筒的接触表面之间产生装配压力,由这种压力在圆筒上产生了残余应力;另一种是对单个圆筒在一开始承受很高内压使圆筒发生非弹性变形,卸去高压后在圆筒中留下了有利的残余应力分布——"自增强技术".前者应力分析的关键在于确定适当的过盈量,以及过盈量与筒体之间套合压力的关系;后者要合理确定自增强压力以及残余应力的计算.5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计5.1 厚壁圆筒的应力5.1.2 内容提要第五章高压容器设计第五章高压容器设计压力容器设计复习5.1 厚壁圆筒的应力5.2 高压容器的设计(1) 理解高压圆筒三种设计准则的基本观点及相应的最大承载能力.(2) 掌握单层和多层圆筒壁厚的工程设计方法.(3) 了解几种高压容器密封结构的原理与特点,学会对金属平垫和双锥垫的密封计算和被联接件的强度核算.5.2 高压容器的设计5.2.1 基本要求第五章高压容器设计(1) 高压容器一般处在高压高温和化学性介质条件下工作,作为工程设计的核心问题首先是形成强度必需的厚壁,其次是密封所需的结构,因此高压容器的设计以结构型式的多样性,制造要求的严格性,密封结构的复杂性而有别于中低压容器.(2) 高压圆筒按其丧失功能的可能方式或形式建立了三种设计准则,即弹性失效,塑性失效和爆破失效设计准则,它们的基本概念及最大承载能力(计算压力)的比较如表5-5所示.5.2 高压容器的设计5.2.2 内容提要第五章高压容器设计5.2 高压容器的设计5.2.2 内容提要第五章高压容器设计(3) 工程上,当设计压力小于35MPa或K≤1.2时,高压圆筒的计算壁厚仍按照弹性夫效设计准则中的中径公式计算,即当器壁在操作压力和温差同时作用下,应作如下当量组合应力校核①内压内加热筒体:②内压外加热筒体:5.2 高压容器的设计5.2.2 内容提要第五章高压容器设计对于多层组合圆筒,在不计筒体预应力下,除热应力计算以及材料[σ]t取法不同外,其余跟单层圆筒计算相同.(4) 高压容器密封按其工作原理分为强制式密封与自紧式密封两大类.强制密封完全依靠紧固件的预紧力压紧密元件使之密封;自紧密封主要依靠工作内压压紧密封元件实现工作密封.前者结构简单,连接件(如主螺栓)尺寸大,压力温度波动时密封性差;后者结构较复杂,但密封可靠.表5-6比较了分别为其代表的金属平垫和双锥环垫密封的结构牲及密封载荷的计算方法.5.2 高压容器的设计5.2.2 内容提要第五章高压容器设计5.2 高压容器的设计5.2.2 内容提要第五章高压容器设计(5) 高压容器的主要零部件包括筒体端部或端部法兰,端盖或底盖,及连接件(如主螺栓)等.设计计算的任务是分析受载情况建立简化的力学模型,确定初步尺寸和危险截面的应力计算公式,进行应力强度校核,反复对尺寸进行修正,直到满足强度要求为止.学习时应注意力学模型如何从实际中抽象出来,怎样进行简化与假定,以及由此建立的计算公式应用时的条件限制,这也是对任何承压部件解题的基本方法之一.5.2 高压容器的设计5.2.2 内容提要第五章高压容器设计压力容器设计复习第六章压力容器设计技术进展6.1 近代压力容器设计技术进展6.2 压力容器的分析设计(1) 了解压力容器的失效模式(2) 了解压力容器设计准则的发展(3) 了解压力容器设计规范的主要进展(4) 了解近代压力设计方法的应用第六章压力容器设计技术进展6.1 压力容器设计进展6.1.1 基本要求第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(1) 容器的韧性爆破过程一台受压容器,如果材料塑性韧性正常,设计正确,制造中未留下严重的缺陷,加压直至爆破的全过程一般属于韧性爆破过程.韧性爆破的全过程可以用图示容器液压爆破曲线OABCD来说明,加压的几个阶段如下:整体屈服压力爆破压力(A)弹性变形阶段(OA段) (B)屈服阶段(AB段)(C)强化阶段(BC段) (D)爆破阶段(CD段)脆性爆破过程韧性爆破过程第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(1) 容器的韧性爆破过程①OA段:弹性变形阶段内压与容器变形量成正比,呈现出弹性行为.A点表示内壁应力开始屈服,或表示容器的局部区域出现屈服,容器的整体弹性行为到此终止.整体屈服压力爆破压力(A)弹性变形阶段(OA段) (B)屈服阶段(AB段)(C)强化阶段(BC段) (D)爆破阶段(CD段)脆性爆破过程韧性爆破过程第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(1) 容器的韧性爆破过程②AB段:屈服变形阶段容器从局部屈服到整体屈服的阶段,以内壁屈服到外壁也进入屈服的阶段.B点表示容器已进入整体屈服状态.如果容器的钢材具有屈服平台,这阶段包含塑性变形越过屈服平台的阶段,这是一个包含复杂过程的阶段,不同的容器,不同的材料,这一阶段的形状与长短不同.整体屈服压力爆破压力(A)弹性变形阶段(OA段) (B)屈服阶段(AB段)(C)强化阶段(BC段) (D)爆破阶段(CD段)脆性爆破过程韧性爆破过程第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(1) 容器的韧性爆破过程③BC段:变形强化阶段材料发生塑性变形强化,容器承载能力提高.但体积膨胀使壁厚减薄,承载能力下降.两者中强化影响大于减薄影响,强化提高承载能力的行为变成主要因素.强化的变化率逐渐降低,到C点时两种影响相等,达到总体"塑性失稳"状态,承载能力达到最大即将爆破.整体屈服压力爆破压力(A)弹性变形阶段(OA段) (B)屈服阶段(AB段)(C)强化阶段(BC段) (D)爆破阶段(CD段)脆性爆破过程韧性爆破过程第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(1) 容器的韧性爆破过程④CD段:爆破阶段,减薄的影响大于强化的影响,容器的承载能力随着容器的大量膨胀而明显下降,壁厚迅速减薄,直至D点而爆裂.整体屈服压力爆破压力(A)弹性变形阶段(OA段) (B)屈服阶段(AB段)(C)强化阶段(BC段) (D)爆破阶段(CD段)脆性爆破过程韧性爆破过程第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要整体屈服压力爆破压力(A)弹性变形阶段(OA段) (B)屈服阶段(AB段)(C)强化阶段(BC段) (D)爆破阶段(CD段)脆性爆破过程韧性爆破过程(2) 容器的脆性爆破过程容器的脆性爆破过程如图中OA',(或OA")曲线.这种爆破指容器在加压过程中没有发生充分的塑性变形鼓胀,甚至未达到屈服的时候就发生爆破.爆破时容器尚在弹性变形阶段或少量屈服变形阶段.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式①过度变形容器的总体或局部发生过度变形,包括过量的弹性变形,过量的塑性变形,塑性失稳(增量垮坍),例如总体上大范围鼓胀,或局部鼓胀,应认为容器已失效,不能保障使用安全.过度变形说明容器在总体上或局部区域发生了塑性失效,处于十分危险的状态.例如法兰的设计稍薄,强度上尚可满足要求,但由于刚度不足产生永久变形,导致介质泄漏,这是由于塑性失效的过度变形而导致的失效.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式②韧性爆破容器发生了塑性大变形的破裂失效,相当于图中曲线BCD阶段情况下的破裂,这属于超载下的爆破,一种可能是超压,另一种可能是本身大面积的壁厚较薄.这是一种经过塑性大变形的塑性失效之后再发展为爆破的失效,亦称为"塑性失稳"(Plastic collapse),爆破后易引起灾难性的后果.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式③脆性爆破这是一种没有经过充分塑性大变形的容器破裂失效.材料的脆性和严重的超标缺陷均会导致这种破裂,或者两种原因兼有.脆性爆破时容器可能裂成碎片飞出,也可能仅沿纵向裂开一条缝;材料愈脆,特别是总体上愈脆则愈易形成碎片.如果仅是焊缝或热影响较脆,则易裂开一条缝.形成碎片的脆性爆破特别容易引起灾难性后果.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式④疲劳失效交变载荷容易使容器的应力集中部位材料发生疲劳损伤,萌生疲劳裂纹并扩展导致疲劳失效.疲劳失效包括材料的疲劳损伤(形成宏观裂纹)并疲劳扩展和结构的疲劳断裂等情况.容器疲劳断裂的最终失效方式一种是发生泄漏,称为"未爆先漏"(LBB, Leak Before Break),另一种是爆破,可称为"未漏先爆".爆裂的方式取决于结构的厚度,材料的韧性,并与缺陷的大小有关.疲劳裂纹的断口上一般会留下肉眼可见的贝壳状的疲劳条纹.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式⑤蠕变失效容器长期在高温下运行和受载,金属材料随时间不断发生蠕变损伤,逐步出现明显的鼓胀与减薄,破裂而成事故.即使载荷恒定和应力低于屈服点也会发生蠕变失效,不同材料在高温下的蠕变行为有所不同.材料高温下的蠕变损伤是晶界的弱化和在应力作用下的沿晶界的滑移,晶界上形成蠕变空洞.时间愈长空洞则愈多愈大,宏观上出现蠕变变形.当空洞连成片并扩展时即形成蠕变裂纹,最终发生蠕变断裂的事故.材料经受蠕变损伤后在性能上表现出强度下降和韧性降低,即蠕变脆化.蠕变失效的宏观表现是过度变形(蠕胀),最终是由蠕变裂纹扩展而断裂(爆破或泄漏).第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式⑥腐蚀失效这是与环境介质有关的失效形式.化工容器接触的腐蚀性介质十分复杂,腐蚀机理属于两大类:化学腐蚀与电化学腐蚀.区别在于形成腐蚀化合物过程中是否在原子间有电荷的转移.就腐蚀失效的形态可分为如下几种典型情况:①全面腐蚀(亦称均匀腐蚀);②局部腐蚀;③集中腐蚀(即点腐蚀);④晶间腐蚀;⑤应力腐蚀;⑥缝隙腐蚀;⑦氢腐蚀;⑧选择性腐蚀.腐蚀发展到总体强度不足(由全面腐蚀,晶间腐蚀或氢腐蚀引起)或局部强度不足时,可认为已腐蚀失效.腐蚀发展轻者造成泄漏,局部塑性失稳或总体塑性失稳,严重时可导致爆破.由应力腐蚀形成宏观裂纹,扩展后也会导致泄漏或低应力脆断.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式⑦失稳失效容器在外压(包括真空)的压应力作用下丧失稳定性而发生的皱折变形称为失稳失效.皱折可以是局部的也可以是总体的.高塔在过大的轴向压力(风载,地震载荷)作用下也会皱折而引起倒塌.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(2) 容器的失效模式⑧泄漏失效容器及管道可拆密封部位的密封系统中每一个零部件的失效都会引起泄漏失效.例如法兰的刚性不足导致法兰的过度变形而影响对垫片的压紧,紧固螺栓因设计不当或锈蚀而过度伸长也会导致泄漏,垫片的密封比压不足,垫片老化缺少反弹能力都会引起泄漏失效.系统中每一零部件均会导致泄漏失效,所以密封失效不是一个独立的失效模式,而是综合性的.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(3) 容器的交互失效模式①腐蚀疲劳在交变载荷和腐蚀介质交互作用下形成裂纹并扩展的交互失效.由于腐蚀介质的作用而引起抗疲劳性能的降低,在交变载荷作用下首先在表面有应力集中的地方发生疲劳损伤,在连续的腐蚀环境作用下发展为裂纹,最终发生泄漏或断裂.对应力腐蚀敏感与不敏感的材料都可能发生腐蚀疲劳,交变应力和腐蚀介质均加速了这一损伤过程的进程,使容器寿命大为降低.第六章压力容器设计技术进展6.1 压力容器设计进展6.1.2 内容提要(3) 容器的交互失效模式。

四大强度理论1、最大拉应力理论（第一强度理论）：这一理论认为引起材料脆性断裂破坏的因素是最大拉应力,无论什么应力状态，只要构件内一点处的最大拉应力σ1达到单向应力状态下的极限应力σb，材料就要发生脆性断裂.于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：σ1=σb。

σb/s=［σ］所以按第一强度理论建立的强度条件为:σ1≤［σ].2、最大伸长线应变理论（第二强度理论):这一理论认为最大伸长线应变是引起断裂的主要因素,无论什么应力状态，只要最大伸长线应变ε1达到单向应力状态下的极限值εu，材料就要发生脆性断裂破坏.εu=σb/E；ε1=σb/E.由广义虎克定律得：ε1=[σ1-u（σ2+σ3）］/E所以σ1—u（σ2+σ3）=σb.按第二强度理论建立的强度条件为:σ1-u（σ2+σ3)≤[σ]。

3、最大切应力理论（第三强度理论）：这一理论认为最大切应力是引起屈服的主要因素,无论什么应力状态，只要最大切应力τmax达到单向应力状态下的极限切应力τ0，材料就要发生屈服破坏。

τmax=τ0.依轴向拉伸斜截面上的应力公式可知τ0=σs/2(σs——横截面上的正应力）由公式得：τmax=τ1s=（σ1—σ3)/2。

所以破坏条件改写为σ1—σ3=σs。

按第三强度理论的强度条件为：σ1—σ3≤［σ]。

4、形状改变比能理论（第四强度理论）:这一理论认为形状改变比能是引起材料屈服破坏的主要因素，无论什么应力状态，只要构件内一点处的形状改变比能达到单向应力状态下的极限值，材料就要发生屈服破坏.发生塑性破坏的条件为:所以按第四强度理论的强度条件为：2、sqrt（σ1^2+σ2^2+σ3^2—σ1σ2—σ2σ3-σ3σ1）〈［σ］四个强度理论的比较材料极限值获得方法通过任意一种使试件发生破坏的试验来确定通过任意一种使试件发生脆断破坏的试验来确定通过任意一种使试件发生屈服破坏的试验来确定表示极限应力σjx由简单的拉伸试验知σjx =σb极限应变εjx由单向拉伸试件在拉断时其横截面上的正应力σjx决定εjx =σjx /E极限剪应力τjx由单向拉伸试验知τjx =σs /2σs为材料的屈服极限极限形状改变比能μd jx在简单拉伸条件下因σ1=σs，σ2 =σ3=0μd jx =材料破坏条件脆断破坏σ1=σb (a）脆断破坏ε1=εjx=σjx /E（b)屈服破坏τmax =τjx =σs /2（c）屈服破坏μd =μd jx强度条件σ1≤[σ］(1—59）［σ］由b除以安全系数得到公式中的σ1必须为拉应力［σ1—μ(σ2+σ3）］≤[σ］(1-60）[σ]由σjx 除以安全系数得到(σ1—σ3）≤［σ］（1-61)[σ］由σs 除以安全系数得到说明该理论在17世纪就已提出，是最早的强度理论；此理论基本上能正确反映出某些脆性材料的强度特性。

四种强度理论 YUKI was compiled on the morning of December 16, 2020由于材料的破坏按其物理本质分为脆断和屈服两类形式，所以，强度理论也就相应地分为两类，下面就来介绍目前常用的四个强度理论。

1、最大拉应力理论：这一理论又称为第一强度理论。

这一理论认为破坏主因是最大拉应力。

不论复杂、简单的应力状态，只要第一主应力达到单向拉伸时的强度极限，即断裂。

破坏形式：断裂。

破坏条件：σ1 =σb强度条件：σ1≤[σ]实验证明，该强度理论较好地解释了石料、铸铁等脆性材料沿最大拉应力所在截面发生断裂的现象；而对于单向受压或三向受压等没有拉应力的情况则不适合。

缺点：未考虑其他两主应力。

使用范围：适用脆性材料受拉。

如铸铁拉伸，扭转。

2、最大伸长线应变理论这一理论又称为第二强度理论。

这一理论认为破坏主因是最大伸长线应变。

不论复杂、简单的应力状态，只要第一主应变达到单向拉伸时的极限值，即断裂。

破坏假设：最大伸长应变达到简单拉伸的极限(假定直到发生断裂仍可用胡克定律计算)。

破坏形式：断裂。

脆断破坏条件：ε1= εu=σb/Eε1=1/E[σ1−μ (σ2+σ3)]破坏条件：σ1−μ(σ2+σ3) = σb强度条件：σ1−μ(σ2+σ3)≤[σ]实验证明，该强度理论较好地解释了石料、混凝土等脆性材料受轴向拉伸时，沿横截面发生断裂的现象。

但是，其实验结果只与很少的材料吻合，因此已经很少使用。

缺点：不能广泛解释脆断破坏一般规律。

使用范围：适于石料、混凝土轴向受压的情况。

3、最大切应力理论：这一理论又称为第三强度理论。

这一理论认为破坏主因是最大切应力maxτ。

不论复杂、简单的应力状态，只要最大切应力达到单向拉伸时的极限切应力值，即屈服。

破坏假设：复杂应力状态危险标志最大切应力达到该材料简单拉、压时切应力极限。

破坏形式：屈服。

破坏因素：最大切应力。

τmax=τu=σs/2屈服破坏条件：τmax=1/2(σ1−σ3 )破坏条件：σ1−σ3= σs强度条件：σ1−σ3≤[σ]实验证明，这一理论可以较好地解释塑性材料出现塑性变形的现象。

之老阳三干创作
四年夜强度准则理论：1、最年夜拉应力理论（第一强度理论）：这一理论认为引起资料脆性断裂破坏的因素是最年夜拉应力,无论什么应力状态,只要构件内一点处的最年夜拉应力σ1到达单向应力状态下的极限应力σb,资料就要发生脆性断裂.于是危险点处于复杂应力状态的构件发生脆性断裂破坏的条件是：σ1=σb.σb/s=[σ]所以按第一强度理论建立的强度条件为：σ1≤[σ].2、最年夜伸长线应变理论（第二强度理论）：这一理论认为最年夜伸长线应变是引起断裂的主要因素,无论什么应力状态,只要最年夜伸长线应变ε1到达单向应力状态下的极限值εu,资料就要发生脆性断裂破坏.εu=σb/E；ε1=σb/E.由广义虎克定律得：ε1=[σ1-u(σ2+σ3)]/E所以σ1-u(σ2+σ3)=σb.按第二强度理论建立的强度条件为：σ1-u(σ2+σ3)≤[σ].3、最年夜切应力理论（第三强度理论）：这一理论认为最年夜切应力是引起屈服的主要因素,无论什么应力状态,只要最年夜切应力τmax到达单向应力状态下的极限切应力τ0,资料就要发生屈服破坏.τmax=τ0.依轴向拉伸斜截面上的应力公式可知τ0=σs/2（σs——横截面上的正应力）由公式得：τmax=τ1s=（σ1-σ3）/2.所以破坏条件改写为σ1-σ3=σs.按第三强度理论的强度条件为：σ1-σ3≤[σ].4、形状改变比能理论（第四强度理
论）：这一理论认为形状改变比能是引起资料屈服破坏的主要因素,无论什么应力状态,只要构件内一点处的形状改变比能到达单向应力状态下的极限值,资料就要发生屈服破坏.发生塑性破坏的条件为：所以按第四强度理论的强度条件为：sqrt(σ1^2+σ2^2+σ3^2-σ1σ2-σ2σ3-σ3σ1)<[σ]。
