椭圆形封头的绘制

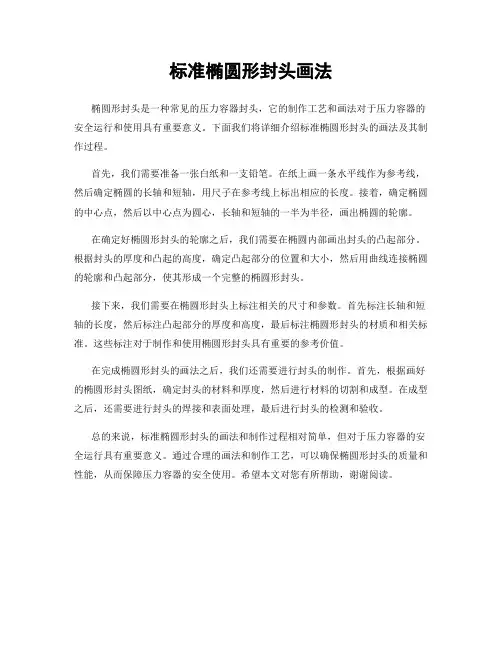

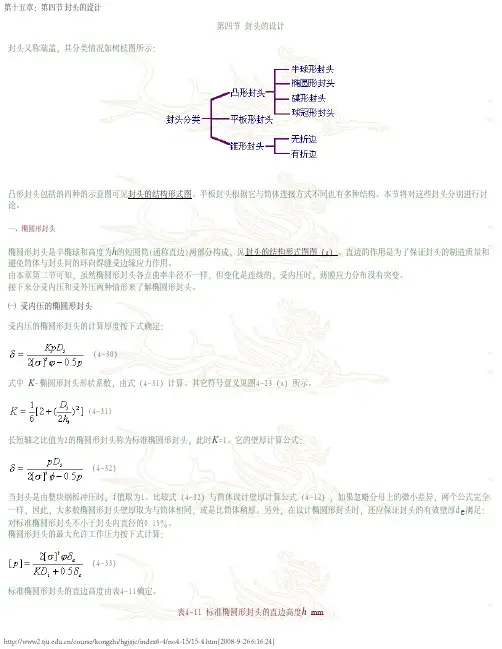

标准椭圆形封头画法
椭圆形封头是一种常见的压力容器封头，它的制作工艺和画法对于压力容器的安全运行和使用具有重要意义。

下面我们将详细介绍标准椭圆形封头的画法及其制作过程。

首先，我们需要准备一张白纸和一支铅笔。

在纸上画一条水平线作为参考线，然后确定椭圆的长轴和短轴，用尺子在参考线上标出相应的长度。

接着，确定椭圆的中心点，然后以中心点为圆心，长轴和短轴的一半为半径，画出椭圆的轮廓。

在确定好椭圆形封头的轮廓之后，我们需要在椭圆内部画出封头的凸起部分。

根据封头的厚度和凸起的高度，确定凸起部分的位置和大小，然后用曲线连接椭圆的轮廓和凸起部分，使其形成一个完整的椭圆形封头。

接下来，我们需要在椭圆形封头上标注相关的尺寸和参数。

首先标注长轴和短轴的长度，然后标注凸起部分的厚度和高度，最后标注椭圆形封头的材质和相关标准。

这些标注对于制作和使用椭圆形封头具有重要的参考价值。

在完成椭圆形封头的画法之后，我们还需要进行封头的制作。

首先，根据画好的椭圆形封头图纸，确定封头的材料和厚度，然后进行材料的切割和成型。

在成型之后，还需要进行封头的焊接和表面处理，最后进行封头的检测和验收。

总的来说，标准椭圆形封头的画法和制作过程相对简单，但对于压力容器的安全运行具有重要意义。

通过合理的画法和制作工艺，可以确保椭圆形封头的质量和性能，从而保障压力容器的安全使用。

希望本文对您有所帮助，谢谢阅读。

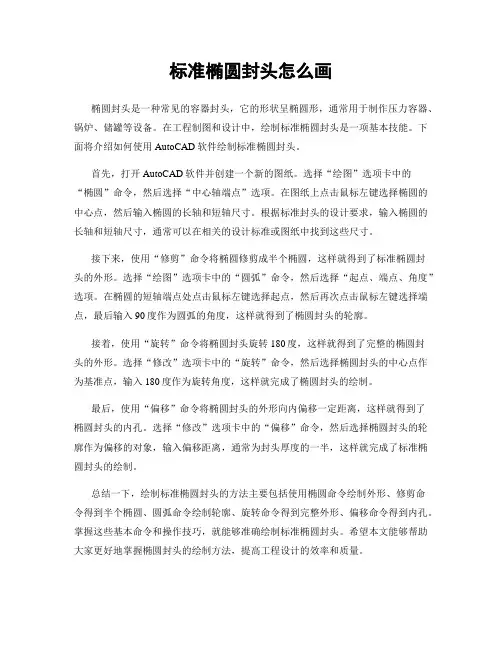

标准椭圆封头怎么画椭圆封头是一种常见的容器封头，它的形状呈椭圆形，通常用于制作压力容器、锅炉、储罐等设备。

在工程制图和设计中，绘制标准椭圆封头是一项基本技能。

下面将介绍如何使用AutoCAD软件绘制标准椭圆封头。

首先，打开AutoCAD软件并创建一个新的图纸。

选择“绘图”选项卡中的“椭圆”命令，然后选择“中心轴端点”选项。

在图纸上点击鼠标左键选择椭圆的中心点，然后输入椭圆的长轴和短轴尺寸。

根据标准封头的设计要求，输入椭圆的长轴和短轴尺寸，通常可以在相关的设计标准或图纸中找到这些尺寸。

接下来，使用“修剪”命令将椭圆修剪成半个椭圆，这样就得到了标准椭圆封头的外形。

选择“绘图”选项卡中的“圆弧”命令，然后选择“起点、端点、角度”选项。

在椭圆的短轴端点处点击鼠标左键选择起点，然后再次点击鼠标左键选择端点，最后输入90度作为圆弧的角度，这样就得到了椭圆封头的轮廓。

接着，使用“旋转”命令将椭圆封头旋转180度，这样就得到了完整的椭圆封头的外形。

选择“修改”选项卡中的“旋转”命令，然后选择椭圆封头的中心点作为基准点，输入180度作为旋转角度，这样就完成了椭圆封头的绘制。

最后，使用“偏移”命令将椭圆封头的外形向内偏移一定距离，这样就得到了椭圆封头的内孔。

选择“修改”选项卡中的“偏移”命令，然后选择椭圆封头的轮廓作为偏移的对象，输入偏移距离，通常为封头厚度的一半，这样就完成了标准椭圆封头的绘制。

总结一下，绘制标准椭圆封头的方法主要包括使用椭圆命令绘制外形、修剪命令得到半个椭圆、圆弧命令绘制轮廓、旋转命令得到完整外形、偏移命令得到内孔。

掌握这些基本命令和操作技巧，就能够准确绘制标准椭圆封头。

希望本文能够帮助大家更好地掌握椭圆封头的绘制方法，提高工程设计的效率和质量。

压力容器椭圆封头标准压力容器椭圆封头是一种常见的封头形式，其标准是保证压力容器安全运行的重要依据。

压力容器椭圆封头标准主要包括尺寸、形状、材质、制造工艺等方面的规定，下面将就这些方面进行详细介绍。

首先，压力容器椭圆封头的尺寸标准是指封头的直径、厚度等尺寸参数的规定。

尺寸的准确性直接影响到封头的承压性能，因此在设计和制造过程中必须严格按照相关标准进行。

同时，尺寸标准也包括了封头的公差范围，以确保封头在安装时能够与容器的其它部件完全契合。

其次，压力容器椭圆封头的形状标准是指封头的椭圆度、曲率半径等形状参数的规定。

椭圆封头是一种特殊的曲面结构，其形状对于承受压力和分布应力起着至关重要的作用。

因此，形状标准的制定是为了保证封头在受压状态下能够均匀分担压力，不会出现应力集中和变形过大的情况。

此外，压力容器椭圆封头的材质标准是指封头所采用的材质及其性能要求的规定。

封头的材质必须具有良好的机械性能、耐腐蚀性能和焊接性能，以确保封头在长期使用过程中不会出现开裂、变形或腐蚀的情况。

同时，材质标准也包括了材质的选用原则和检测要求，以保证封头的质量符合要求。

最后，压力容器椭圆封头的制造工艺标准是指封头的加工、成形、焊接等制造工艺的规定。

制造工艺的合理性直接影响到封头的质量和成本，因此在制造过程中必须严格按照相关标准进行操作。

制造工艺标准也包括了工艺控制、工艺检验和工艺记录等内容，以确保封头的制造过程能够进行有效控制和追溯。

总之，压力容器椭圆封头标准是保证压力容器安全运行的重要依据，其制定和执行对于保障压力容器的安全性和可靠性具有重要意义。

只有严格按照相关标准进行设计、制造和检验，才能够确保压力容器椭圆封头的质量和性能符合要求，从而保证压力容器在使用过程中不会出现安全事故。

标准椭圆封头画法
椭圆封头是一种常见的压力容器头部形状，其外形呈现椭圆形，具有一定的美
观性和结构强度。

在工程设计中，椭圆封头的画法是非常重要的一环，正确的画法可以保证封头的制作精度和使用效果。

下面将介绍标准椭圆封头的画法步骤，希望能对大家有所帮助。

首先，我们需要准备好绘图工具，包括绘图纸、铅笔、橡皮擦、圆规、直尺等。

在绘图纸上确定封头的外径和内径，这两个尺寸是确定椭圆封头大小的重要参数。

然后，用直尺在绘图纸上画出一个长宽比例为2:1的矩形，矩形的长边为封头的外径，短边为封头的内径。

接下来，我们需要在矩形的两个对角线上找到中点，然后用圆规在这两个中点
处画出两个同心圆。

外圆的半径为封头的外径，内圆的半径为封头的内径。

然后，用直尺连接外圆和内圆相交的四个点，将矩形分成四个小矩形。

在每个小矩形中，我们需要找到长边的中点，然后用圆规在这些中点处画出一
系列的小圆弧。

这些小圆弧将构成椭圆封头的曲线形状。

接着，用直尺连接相邻小圆弧的端点，将它们连接起来，形成椭圆封头的曲线。

最后，用橡皮擦将矩形和多余的线条擦除，留下椭圆封头的轮廓线条。

然后，
用铅笔在轮廓线条上勾勒出清晰的轮廓，标注尺寸和图形信息。

最终，我们就完成了标准椭圆封头的画法。

总的来说，标准椭圆封头的画法并不复杂，但需要严格按照尺寸比例和曲线构
造的步骤进行。

只有这样才能保证椭圆封头的制作精度和使用效果。

希望这篇文档能对大家有所帮助，谢谢阅读！。

标准椭圆封头尺寸椭圆封头是一种常见的压力容器封头，其形状类似于椭圆形。

在工程设计和制造过程中，合理选择和准确计算椭圆封头的尺寸对于保证压力容器的安全运行至关重要。

本文将介绍标准椭圆封头的尺寸标准，以供工程师和设计人员参考。

椭圆封头的尺寸通常由其长轴和短轴的直径来描述。

在设计和制造过程中，需要根据具体的工程要求和使用条件来确定椭圆封头的尺寸。

一般来说，椭圆封头的长轴直径（a）和短轴直径（b）是关键的尺寸参数。

根据国际标准，椭圆封头的长轴直径（a）和短轴直径（b）之间的关系可以通过以下公式计算：a = D + 0.8H。

b = D + 0.2H。

其中，D为椭圆封头的内径，H为椭圆封头的高度。

根据这两个公式，可以计算出椭圆封头的长轴和短轴的直径，从而确定其尺寸。

在实际工程中，根据压力容器的使用要求和工艺条件，还需要对椭圆封头的尺寸进行进一步的调整和优化。

例如，根据压力容器的工作压力和温度，需要对椭圆封头的厚度进行计算和确定；根据椭圆封头的连接方式和密封要求，需要对椭圆封头的边缘形状和加工工艺进行设计和选择。

除了上述的尺寸参数，椭圆封头的加工工艺和质量控制也是非常重要的。

在制造过程中，需要严格控制椭圆封头的成形工艺和加工精度，以保证其尺寸和形状的准确性；同时，还需要对椭圆封头的材质和焊接工艺进行选择和控制，以保证其力学性能和密封性能。

总之，标准椭圆封头的尺寸是压力容器设计和制造中的重要参数，其合理选择和准确计算对于保证压力容器的安全运行至关重要。

工程师和设计人员在实际工程中需要根据具体的使用要求和工艺条件，合理确定椭圆封头的尺寸参数，并严格控制其加工工艺和质量，以保证压力容器的安全可靠运行。

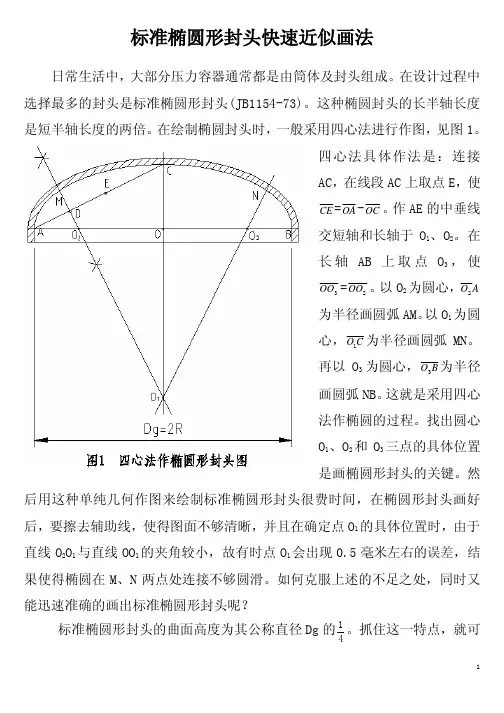

标准椭圆形封头快速近似画法日常生活中，大部分压力容器通常都是由筒体及封头组成。

在设计过程中选择最多的封头是标准椭圆形封头(JB1154-73)。

这种椭圆封头的长半轴长度是短半轴长度的两倍。

在绘制椭圆封头时，一般采用四心法进行作图，见图1。

四心法具体作法是：连接AC ，在线段AC 上取点E ，使CE =OA -OC 。

作AE 的中垂线交短轴和长轴于O 1、O 2。

在长轴AB 上取点O 3，使3OO =2OO 。

以O 2为圆心，AO 2为半径画圆弧AM 。

以O 1为圆心，C O 1为半径画圆弧MN 。

再以O 3为圆心，B O 3为半径画圆弧NB 。

这就是采用四心法作椭圆的过程。

找出圆心O 1、O 2和O 3三点的具体位置是画椭圆形封头的关键。

然后用这种单纯几何作图来绘制标准椭圆形封头很费时间，在椭圆形封头画好后，要擦去辅助线，使得图面不够清晰，并且在确定点O 1的具体位置时，由于直线O 2O 1与直线OO 1的夹角较小，故有时点O 1会出现0.5毫米左右的误差，结果使得椭圆在M 、N 两点处连接不够圆滑。

如何克服上述的不足之处，同时又能迅速准确的画出标准椭圆形封头呢？标准椭圆形封头的曲面高度为其公称直径Dg 的41。

抓住这一特点，就可利用数学关系式找出圆弧线中心点O 1、O 2和O 3的具体位置。

若椭圆形封头的公称直径Dg=2R,则1OO =1.3090R ，3OO =2OO =0.6545R ，r =0.3455R ，R 球=1.8090R ，见图2.按这些尺寸就可以迅速准确的确定O 1、O 2和O 3的具体位置，从而画出椭圆形封头。

上述尺寸是在四心法画椭圆的基础上，按图1进行如下推导而得出的。

在△AOC 中，已知Dg=2R ，CO =0.5R ，AO =R ，则：AC =22CO AO + =22)5.0(R R +=R 25AD =21[AC -CP ] =21[AC -(AO -CO )]=21[R 25-(R-0.5R)] =R 415− CD =AC -AD =R 25-R 415−=R 415+在△AO 2D 与△ACO 中∠DAO 2=∠OAC ，∠ADO 2=∠AOC=90° ∴△AO 2D~△ACO ∴ACAO 2=AOAD把AC =R 25，AD =R 415−，AO =R 代入上式得：2AO =R R R 41-525×=R 855−≈0.3455R同时可得：2OO = AO -2AO = R-0.3455R = 0.6545R 在△O 1CD 与△ACO 中∠O 1CD=∠ACO ，∠CDO 1=∠AOC=90° ∴△O 1CD~△ACO ∴ACC O 1=COCD把AC =R 25，CD =R 415+，CO =0.5R 代入上式得：C O 1=RR R 5.041525+×=R 455+≈1.8090R=C O 1-CO =1.8090R-0.5R=1.3090R。

标准椭圆封头各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢标准椭圆封头EHADN标准椭圆封头EHA DN*+2倍直边+厚度+加工余量碟形封头代号DH 标准JB/T4729-94参数：R＝r＝H＝下料尺寸：＝+2h浅碟形封头下料公式：Dp＝+2h+20 h＝球形封头展开尺寸：+2δn+801) 椭圆封头下料公式：D展=+2h +20 或D展=+2h +20D展=+2h +20R= Di Di: 内径H: 拱高r = Di S : 壁厚h = Di h :直边高2) 浅碟封头下料公式：Di1500-3300 D展= +2h +SDi3400-6500 D展= +2h +SR = Dir =H =3) 平顶封头下料公式：D展= (Di –2R) +π (R + 1/2S) + 2h + 20锥形封头看成是一个等腰梯形，延伸两个斜边得一个等腰三角形，运用勾股定理可以计算出斜边长度，既为展开料的半径R，再加上直边高度H，封头展开园料半径最终为。

然后计算出封头中径的周长C。

再计算出展开园料的周长C1=2πR。

最后用C/C1得出一个小于1的数值，用这个数值乘以360°，即为封头展开料的夹角。

以上的方法没有计算收口使用的边料重合部分的面积。

这点一定要计算上去，可以按封头扇形的面积计算，上面的方法是可行的。

不过实际上只需要用锥体放样就好了。

标准椭圆封头下料尺寸表封头下料尺寸表曲面直边高度25落料尺寸内径Dg高度壁厚3～8毫米壁厚10～16毫米直边高度40落料尺寸Dg 高 345681012 910 950 1020 1070 1130 1190 1310 1440910 950 1020 11301310 1440910 950 1020 11301310920 992 1050 1110 1070 1225920 992 1050 1110 1070 1225 1400920 992 1050 1110 1070 1225 1400920 992 1050 1110 1070 1225 1250 1280 1400930 1020 1070 1130 1190 1310 1440Dg 高5681012 1500 1560 1620 1680 1805 1865 1930 2040 2150 2195 22701500 1560 1620 1680 1805 1865 1930 2040 2150 2195 22701930 2040 2150 2195 231615401540 1580 1650 1780 1830 1890 2016 21231540 1580 1650 17801560 1620 1680 18051890 2016 2123 2165 22401930 2040 2150 2195 2270直边高度25落料尺寸内径Dg8直边高度40落料尺寸1012 2400254026552770297831003220346037 0039404xx42046604900513014 2400 2540 2655 2770 2978 3100 3220 3460 3700 3940 420016 2400 2540 2655 2770 2978 3100 3220 3460 3700 3940 4200直边高度50落料尺寸18 2565 267820 2565 26782620 2740 29462655 2770 2978 3100 32203480 37203480 372042004200标准椭圆封头快速近似画法标准椭圆形封头快速近似画法日常生活中，大部分压力容器通常都是由筒体及封头组成。

标准椭圆封头画法椭圆封头是一种常见的压力容器封头，其外形呈椭圆形，具有良好的受力性能和密封性能。

在工程设计和制造中，椭圆封头的制作是一个重要的环节。

下面将介绍标准椭圆封头的画法及制作方法。

1. 确定尺寸。

首先，需要根据压力容器的设计要求确定椭圆封头的尺寸，包括长轴半径、短轴半径和封头厚度等参数。

这些参数将直接影响到椭圆封头的制作工艺和材料消耗。

2. 绘制椭圆形。

在绘制椭圆封头之前，需要准备一张大幅的绘图纸，根据确定的长轴半径和短轴半径，在纸上画出一个完整的椭圆形。

可以利用椭圆曲线板或者绘图软件来辅助绘制，确保椭圆形的准确性和规整性。

3. 划分等分线。

将椭圆形沿着长轴和短轴分别平分成若干等分，一般情况下，每个轴线分成8-12等分为宜。

这些等分线将有利于后续的封头分段制作和加工。

4. 绘制分段线。

根据等分线的划分，将椭圆形分成若干个小段，然后在椭圆形上绘制出这些分段线。

这些分段线将成为后续制作模板和切割的依据。

5. 制作模板。

根据绘制的椭圆形和分段线，制作出相应的封头模板。

模板的制作可以采用钢板切割、数控切割等工艺，确保模板的精度和准确性。

6. 切割封头。

利用制作好的模板，在金属板材上进行切割，按照椭圆形和分段线的要求，将金属板材切割成相应的封头形状。

在切割过程中，需要注意保证切割的精度和表面质量。

7. 成型处理。

经过切割后的封头需要进行成型处理，包括冷冲压成型、热成型等工艺，使得封头的曲面更加光滑和符合设计要求。

8. 后续加工。

经过成型处理的封头还需要进行边部整形、封头表面的抛光处理等工艺，最终得到符合要求的椭圆封头。

通过以上制作流程，我们可以得到标准椭圆封头。

在实际生产中，需要根据具体的设计要求和工艺条件，对制作流程进行适当调整和改进。

同时，在制作过程中需要严格按照相关标准和规范进行操作，确保椭圆封头的质量和性能符合要求。

总之，标准椭圆封头的制作是一个复杂而又重要的工艺过程，需要设计人员和制造人员共同努力，严格把控每一个环节，确保最终制作出符合要求的产品。

标准椭圆形封头的几何形状、尺寸和质量（1）封头的几何形状形成这种封头的母线是由1/4椭圆线和一条平行于回转轴的短直线光滑连接而成，因而这种封头是由半个椭球和一个高度为h 0的圆柱形短节（称它为封头的直边部分）构成。

标准椭圆形封头的曲面深度h 1与封头公称直径之比为1比4。

直边高度按封头的公称直径推荐两种尺寸：当封头公称直径DN 小于、等于2000mm 时，h 0=25mm ；当封头公称直径DN 大于2000mm 时，h 0=40mm 。

（2）封头几何量与质量的计算公式椭圆形封头的几何量与质量的计算公式与四个参数有关，即：长轴半径a ，短轴半径b ，直边高度h 0和钢板厚度δP ，其计算式列于下表1：注：1.式中长度单位一律用m ，钢板密度单位为kg/m 。

2.根据需要a 、b 可按封头内径，中径或外径取值。

3.对于以内径为公称直径的标准椭圆形封头，其有关计算公式列下表2。

根据表1所列公式，对于任何a 、b 值的椭圆形封头均可算出其有关各几何量及质量的数值。

注：1.以上各式均按a=0.5D i ,b=0.25 D i ,按表2通用计算公式导出。

2.封头质量公式应按封头中面计算，表中G 式曲面部分是按封头外表面计算的。

对于以内径为公称直径的封头，其中的Fi 和V，可用a=0.5Di和b=0.25Di,代入表1中各式，但对D0、G和G应以中面为基础，为了计算公式简单，表2中的D0、G，G式均以外表面作为计算基础（直边部分除外），且作了不影响工程上允许精确度的简化。

对于以外径为公称直径的封头，表1中的F和V应该用a=0.5DH －δP和b=0.25DH －δP代入，对于G应先算出封头中面面积，这时a=0.5DH－0.5δP，b=0.25DH －0.5δP。

如果将上述值代入表2有关公式后，得到的计算公式较为繁琐，所以不再给出。

（3）数据表根据JB/T4746—2002《钢制压力容器用封头》的规定，以内径为基准的标准椭圆形封头形式代号为EHA，以外径为基准的椭圆形封头形式代号为EHB，这两种封头的内表面积、容积和质量分别列于表3、表4、表5中。

椭圆封头画法
在开始压制椭圆封头之前，一定要做好相关的准备工作，画好椭圆封头的产品草图是非常重要的。

椭圆封头的画法分为近似画法和理论画法，这两种方法各有各的好处，下面就让我们来看一下。

一、近似画法
机械制图中常用的是四圆弧法，即用四段圆弧连接起来的图形近似代替椭圆。

如果已知椭圆的长、短轴AB、CD，则其近似画法的步骤如下：(1)连AC，以O为圆心，OA为半径画弧交CD 延长线于E，再以C为圆心，CE为半径画弧交AC于F；(2)作AF 线段的中垂线分别交长、短轴于O1、O2，并作O1、O2的对称点O3、O4，即求出四段圆弧的圆心,以圆心到所对应的轴线的交点为半径。

二、理论画法
1、同心圆法
已知相互垂直且平分的椭圆长轴和短轴,则椭圆同心圆画法的步骤如下：
一步：以椭圆中心为圆心，分别以长、短轴长度为直径，作两个同心圆；
第二步：过圆心作任意直线交大圆于1、2点，交小圆于3、4点，分别过1、2引垂直线，过3、4引水平线，它们的交点a、b即为椭圆上的点；
第三步：按第二步的方法重复作图，求出椭圆上一系列的点；
第四步：用曲线板光滑地连接诸点，即得所求的椭圆。

2、CAD制图法
利用CAD制图软件画出1：1的标准椭圆，并且1：1打印出来。

使用软件的画图步骤：首先画出封头的公称直径DN线段，点击快捷键“椭圆”，点击封头公称直径DN线段的左端点和右端点；点击封头曲面高度（DN/4），按ESC键确定；椭圆就做好了。

点击快捷键“炸开”，点击你画好的椭圆，椭圆就炸开了。

点击快捷键“修剪”，点击公称直径线段，点击鼠标右键，再点击不想要的那半个椭圆。
