维修电工实训考核装置一、要求1.电气控制线路实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性2.操作台只需三相四线的交流电源，即可投入使用3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件5.接触器和热继电器均采用法国施耐德原装进口的产品，其主要特点是体积小、外形美观、触头接触性能好，符合众多国际国内的认证（已获得国际国内多项认证＜CCC、CE、UL、CSA…＞符合各类标准＜IEC947、NFC 63-110、VDE0660、BS544…＞）6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的人生安全；各电源的输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实训技能的考核提供了一个统一的标准7.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行二、技术性能1.输入电压：三相四线～380V±10% 50HZ2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜1.5kVA4.外形尺寸：1305mm ×807mm ×1630mm三、装置配备（一）WD03电源控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板主控功能板配备资源1.三相四线电源输入，经漏电保护器、总开关后，通过起、停按钮控制接触器通断，设有急停按钮2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准4.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V 用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源5.4只5408二极管，用于能耗制动的整流电路6.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动（二）实训桌1.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。
![1[1].维修电工技能实训考核系列(TH090406)](https://uimg.taocdn.com/fec2d36c3b3567ec102d8abd.webp)

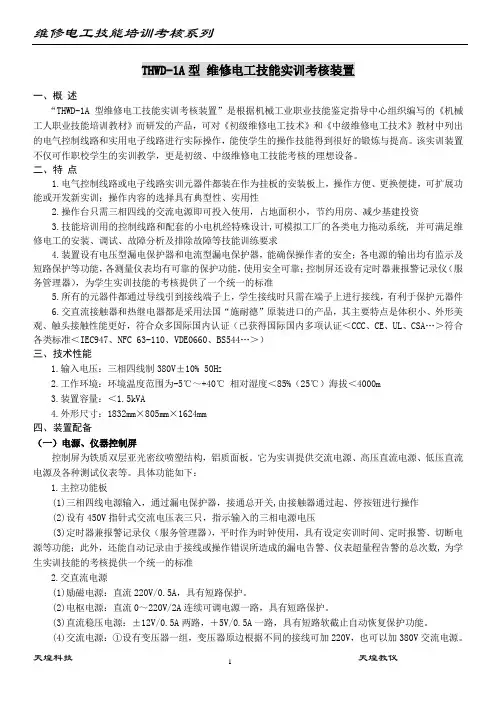

维修电工技能培训考核系列天煌科技 天煌教仪1 THWD-1A 型 维修电工技能实训考核装置一、概 述“THWD -1A 型维修电工技能实训考核装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》而研发的产品，可对《初级维修电工技术》和《中级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，能使学生的操作技能得到很好的锻炼与提高。
该实训装置不仅可作职校学生的实训教学，更是初级、中级维修电工技能考核的理想设备。
二、特 点1.电气控制线路或电子线路实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资3.技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂的各类电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求4.装置设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源的输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实训技能的考核提供了一个统一的标准5.所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件6.交直流接触器和热继电器都是采用法国“施耐德”原装进口的产品，其主要特点是体积小、外形美观、触头接触性能更好，符合众多国际国内认证（已获得国际国内多项认证＜CCC 、CE 、UL 、CSA …＞符合各类标准＜IEC947、NFC 63-110、VDE0660、BS544…＞） 三、技术性能1.输入电压：三相四线制380V±10% 50H Z2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜1.5kVA4.外形尺寸：1832mm ×805mm ×1624mm 四、装置配备（一）电源、仪器控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
![维修电工实训考核装置(柜式)[1]](https://uimg.taocdn.com/57b6ae20ee06eff9aef80782.webp)
维修电工实训考核装置（柜式）参考图片一、概述本装置可完成“电工技术”、“工厂电气控制”、“可编程控制技术”、“变频调速技术”等多门课程的教学实训。
采用标准配电柜为主体，其包含如下资源：电源控制、三相交流电源、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、热继电器、行程开关、电机等。
适用于职业院校及各类职业教育培训机构的培训与考核鉴定。
二、特点1.本装置采用标准配电柜为主体柜，充分利用该柜空间位置，装有电源控制、低压电气器件、 PLC、模拟量模块、变频器、直流调速模块，该配电柜占地面积小，外形美观；2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，具有一定的扩展性；3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路；4.具有过压、过流、漏电保护电路，如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用。
三、技术性能1.输入电压：三相四线～380V±10% 50Hz2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%（25℃）海拔＜2000m3.装置容量：＜1.5kVA4.外形尺寸：800mm×600mm ×1800mm5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施四、控制柜配备（一）柜体左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板；结实牢固、美观大方。
柜体后下侧留有电源输入线。
控制柜还设有四个万向轮和四个固定调节机构。
（二）柜门1.主控电源板(1)装有交流电压表、交流电流表和电压指示切换开关各一只，分别用于监视装置电压和负载的大小；(2)通过启、停按钮控制电源的输出，并设有急停按钮，电源的输出还设有短路保护。
![[]维修电工技能实训考核系列(TH96)](https://uimg.taocdn.com/3659dc8ab8f67c1cfbd6b810.webp)

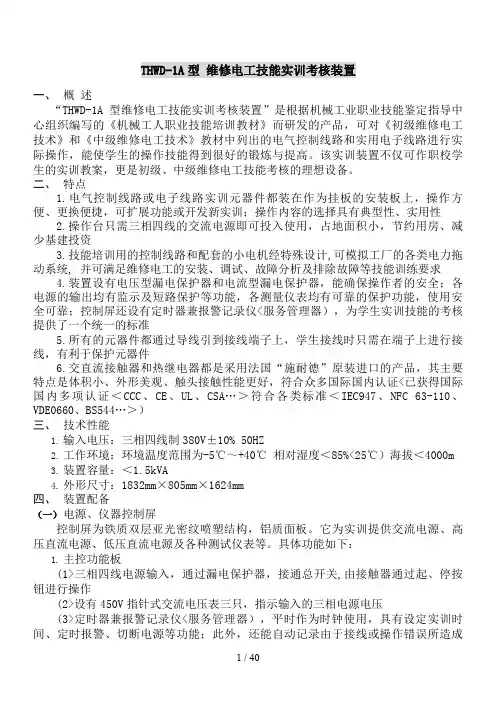

THWD-1A型维修电工技能实训考核装置一、概述“THWD-1A型维修电工技能实训考核装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》而研发的产品，可对《初级维修电工技术》和《中级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，能使学生的操作技能得到很好的锻炼与提高。
该实训装置不仅可作职校学生的实训教案，更是初级、中级维修电工技能考核的理想设备。
二、特点1.电气控制线路或电子线路实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资3.技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂的各类电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求4.装置设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源的输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪<服务管理器），为学生实训技能的考核提供了一个统一的标准5.所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件6.交直流接触器和热继电器都是采用法国“施耐德”原装进口的产品，其主要特点是体积小、外形美观、触头接触性能更好，符合众多国际国内认证<已获得国际国内多项认证＜CCC、CE、UL、CSA…＞符合各类标准＜IEC947、NFC 63-110、VDE0660、BS544…＞）三、技术性能1.输入电压：三相四线制380V±10% 50H Z2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%<25℃）海拔＜4000m3.装置容量：＜1.5kVA4.外形尺寸：1832mm×805mm×1624mm四、装置配备（一）电源、仪器控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板。

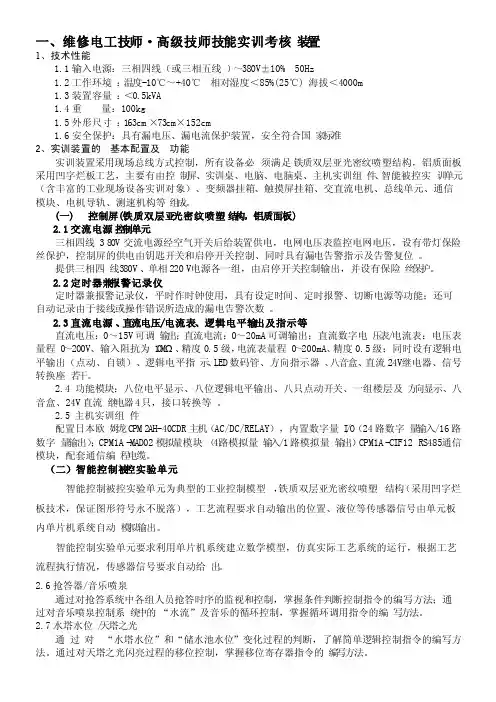

一、维修电工技师·高级技师技能实训考核装置1、技术性能1.1输入电源：三相四线（或三相五线）～380V±10% 50Hz1.2工作环境：温度-10℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m1.3装置容量：＜0.5kVA1.4重量：100kg1.5外形尺寸：163cm×73cm×152cm1.6安全保护：具有漏电压、漏电流保护装置，安全符合国家标准2、实训装置的基本配置及功能实训装置采用现场总线方式控制，所有设备必须满足铁质双层亚光密纹喷塑结构，铝质面板采用凹字烂板工艺，主要有由控制屏、实训桌、电脑、电脑桌、主机实训组件、智能被控实训单元（含丰富的工业现场设备实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构，铝质面板)2.1交流电源控制单元三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2.2定时器兼报警记录仪定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
2.3直流电源、直流电压/电流表、逻辑电平输出及指示等直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
1.维修电⼯技能实训考核系列（TH101218）THWD-1C型维修电⼯技能实训考核装置（⽹孔板、双组型）⼀、概述该实训装置主要由实训桌和⽹孔板组成。
学⽣通过实训线路进⾏元器件的布局安装，接线全部由学⽣⾃⾏完成，有利于培养学⽣的动⼿能⼒和操作技能。
实训项⽬可⾃⾏确定，根据所选的项⽬选择相应的元器件，也可作为电⼯考证的考核设备。
⼆、特点1.电⽓控制线路元器件都装在⽹孔板上，操作⽅便、更换便捷，易扩展功能或开发新实训；2.操作台只需三相四线的交流电源即可投⼊使⽤，占地⾯积⼩，节约⽤房、减少基建投资；3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监⽰及短路保护等功能，各测量仪表也均有可靠的保护功能，使⽤安全可靠；4.实训台为双⼈座，即可以两个同学同时进⾏实训，电源独⽴，互不⼲扰。
三、技术性能1.输⼊电压：三相四线～380V±10% 50H Z2.⼯作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜3kVA4.外形尺⼨：1574mm×805mm×1650mm四、实训台配备实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表1.交流仪表(1)交流电压表：0～500V带镜⾯交流电压表⼆只，精度1.0级(2)交流电流表：0～5A带镜⾯交流电流表⼆只，精度1.0级，具有超量程报警、指⽰、切断总电源等2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。
电源输出设有短路保护3.实训桌为铁质双层亚光密纹喷塑结构，桌⾯为防⽕、防⽔、耐磨⾼密度板、结构坚固，造型美观⼤⽅,桌⼦左右各设有两个抽屉（带锁）五、参考实训项⽬1.三相异步电动机直接启动控制2.三相异步电动机接触器点动控制线路3.三相异步电动机接触器⾃锁控制线路4.Y-△启动⾃动控制线路5.⽤倒顺开关的三相异步电动机正反转控制6.接触器联锁的正反转控制线路7.按钮联锁的三相异步电动机接触器正反转控制线路8.双重联锁的三相异步电动机正反转控制线路9.三相异步电动机的多地按制10.⼯作台⾃动往返控制线路11.⽇光灯接线THWD-2C型维修电⼯技能实训考核装置(⽹孔板、双组型)⼀、概述本实训装置主要由实训桌和⽹孔板组成，学⽣通过实训线路进⾏元器件的布局，安装接线全部由学⽣⾃⾏完成，培养学⽣的动⼿能⼒和操作技能。
电工技能实训与考核装置摘要：I.引言- 介绍电工技能实训与考核装置的作用II.装置概述- 定义电工技能实训与考核装置- 简述装置的模块化设计III.装置配置与功能- 电源控制模块- 三相交流电源模块- 直流电源模块- 励磁电源模块- 电枢电源模块- 测量仪表模块- 可编程控制器模块- 模拟量模块- 编码器模块- 彩色触摸屏模块- 变频器模块- 控制软件模块- 交流接触器模块- 实训模块配置IV.实训内容- 电工仪表实训- 电工接线工艺实训- 电子电路实训- 电工照明配电实训- 电力拖动实训- 单片机实训- PLC 综合训练- 变频调速实训- 触电急救实训- 安全消防实训V.适用范围与评价- 适用人群与机构- 教学培训效果评价正文：电工技能实训与考核装置是一种教学设备，旨在帮助学生掌握电工技能，熟悉电路控制原理，并能够进行实际操作。
该装置采用模块化设计，可以根据不同的实训考核内容配置相应的实训模块，方便实用。
电工技能实训与考核装置主要包括电源控制模块、三相交流电源模块、直流电源模块、励磁电源模块、电枢电源模块、测量仪表模块、可编程控制器模块、模拟量模块、编码器模块、彩色触摸屏模块、变频器模块、控制软件模块、交流接触器模块等。
这些模块组合起来，形成一个完整的实训体系，可以满足各种实训需求。
通过电工技能实训与考核装置，学生可以进行电工仪表实训、电工接线工艺实训、电子电路实训、电工照明配电实训、电力拖动实训、单片机实训、PLC 综合训练、变频调速实训、触电急救实训、安全消防实训等内容。
这些实训内容涵盖了电工技术的各个方面，可以帮助学生全面掌握电工技能。
适用范围方面，电工技能实训与考核装置广泛适用于职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
使用该装置进行实训，能够有效提高学生的实际操作能力，培养学生的实践技能，为学生的就业和职业发展打下坚实的基础。

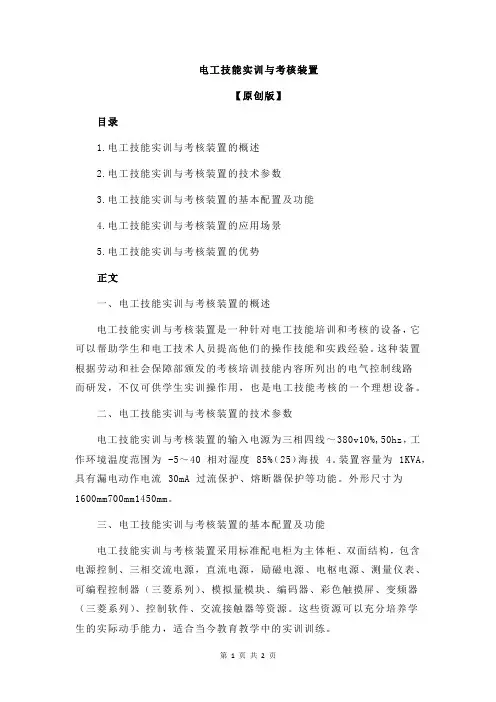

电工技能实训与考核装置【原创版】目录1.电工技能实训与考核装置的概述2.电工技能实训与考核装置的技术参数3.电工技能实训与考核装置的基本配置及功能4.电工技能实训与考核装置的应用场景5.电工技能实训与考核装置的优势正文一、电工技能实训与考核装置的概述电工技能实训与考核装置是一种针对电工技能培训和考核的设备，它可以帮助学生和电工技术人员提高他们的操作技能和实践经验。
这种装置根据劳动和社会保障部颁发的考核培训技能内容所列出的电气控制线路而研发，不仅可供学生实训操作用，也是电工技能考核的一个理想设备。
二、电工技能实训与考核装置的技术参数电工技能实训与考核装置的输入电源为三相四线～380v10%,50hz，工作环境温度范围为 -5～40 相对湿度 85%（25）海拔 4。
装置容量为 1KVA，具有漏电动作电流 30mA 过流保护、熔断器保护等功能。
外形尺寸为1600mm700mm1450mm。
三、电工技能实训与考核装置的基本配置及功能电工技能实训与考核装置采用标准配电柜为主体柜、双面结构，包含电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器等资源。
这些资源可以充分培养学生的实际动手能力，适合当今教育教学中的实训训练。
四、电工技能实训与考核装置的应用场景电工技能实训与考核装置可完成电工技术、工厂电气控制、机床线路控制、可编程控制技术等多门课程的实训。
它适用于职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
五、电工技能实训与考核装置的优势电工技能实训与考核装置采用模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级。
实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC 综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求。
中高级电工实训考核装置
1. 装置简介
这套考核装置主要是为了评估中高级电工的电气设备操作和故障检修能力而设计的。
它采用模拟企业生产环境的形式,内置了一定规模的照明、电源、控制等电气系统。
这些电气系统可以模拟出现常见的电气故障,通过电工实验操作和现场检修以测试其电气故障处理能力。
2. 主要模块
(1)照明系统模块
包括照明开关控制电路、各式照明灯具以及相应的电路保护设备等。
可以模拟灯线故障、开关故障等常见照明故障场景。
(2)电源系统模块
包括变压器、配电箱、各种电力接线装置以及电量测量设备。
可以模拟配电线路短路、零线接地等高压电故障。
(3)控制系统模块
包括简单控制电路、传感器、执行器以及人机界面。
可以模拟触控屏故障、传感器故障等自动控制系统故障。
(4)组装工作台
提供电器开关箱、配电箱等样板,用于电工组装和故障处理实操操作。
3. 考核流程
实训考核将安排电工在模拟工作环境中,依次完成各模块设定的典型故障检修任务。
考官将评估电工的工作态度、操作流程和处理效果,最后给出实操操作能力等级认定。
该装置旨在帮助电工提升实际操作水平,并为企业提供高素质电工人才培养保障。

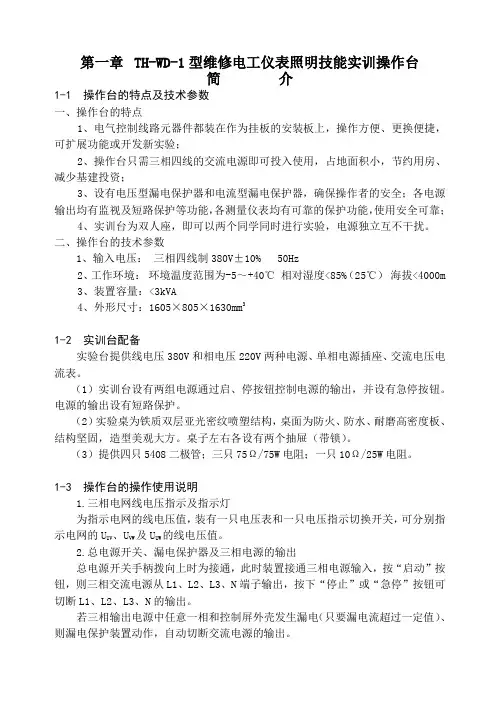

第一章TH-WD-1型维修电工仪表照明技能实训操作台简介1-1 操作台的特点及技术参数一、操作台的特点1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；3、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监视及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；4、实训台为双人座，即可以两个同学同时进行实验，电源独立互不干扰。
二、操作台的技术参数1、输入电压：三相四线制380V±10% 50Hz2、工作环境：环境温度范围为-5～+40℃相对湿度<85%（25℃）海拔<4000m3、装置容量：<3kVA4、外形尺寸：1605×805×1630mm31-2 实训台配备实验台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压电流表。
（1）实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。
电源的输出设有短路保护。
（2）实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。
桌子左右各设有两个抽屉（带锁）。
（3）提供四只5408二极管；三只75Ω/75W电阻；一只10Ω/25W电阻。
1-3 操作台的操作使用说明1.三相电网线电压指示及指示灯为指示电网的线电压值，装有一只电压表和一只电压指示切换开关，可分别指示电网的U UV、U VW及U UW的线电压值。
2.总电源开关、漏电保护器及三相电源的输出总电源开关手柄拨向上时为接通，此时装置接通三相电源输入，按“启动”按钮，则三相交流电源从L1、L2、L3、N端子输出，按下“停止”或“急停”按钮可切断L1、L2、L3、N的输出。
若三相输出电源中任意一相和控制屏外壳发生漏电（只要漏电流超过一定值）、则漏电保护装置动作，自动切断交流电源的输出。
TianhuangTeaching Apparatuses天煌教仪电工电子技能实训系列THETDD-1型电工电子技术实训装置 THETDG-1 型电工技术实训装置实训指导书（第一版）天煌教仪浙江天煌科技实业有限公司目录实训一基本电工仪表的使用及测量误差的计算 (1)实训二减小仪表测量误差的方法 (4)实训三欧姆定律 (7)实训四电阻的串联和并联电路 (8)实训五电阻的混联电路 (10)实训六电路中电位的测量 (11)实训七基尔霍夫定律 (13)实训八叠加原理 (15)实训九电压源与电流源的等效变换 (16)实训十戴维南定理和诺顿定理 (18)实训十一负载获得最大功率的条件 (20)实训十二直流电阻电路故障的检查 (21)实训十三互易定理 (24)实训十四已知和未知电路元件伏安特性的测绘 (25)实训十五仪表量程扩展 (28)实训十六电容的串联和并联电路 (31)实训十七电容的充放电电路 (32)实训十八典型电信号的观察与测量 (33)实训十九二端口网络测试 (35)实训二十RC一阶电路的响应测试 (38)实训二十一二阶动态电路响应的研究 (40)实训二十二互感电路观测 (42)实训二十三R、L、C串联谐振电路的研究 (44)实训二十四 RLC串联交流电路和并联交流电路 (47)实训二十五电感器和电容器在直流电路中和正弦交流电路中的特征 (49)实训二十六日光灯电路的连接与功率因数的提高 (51)实训二十七功率因数及相序的测量 (53)实训二十八三相负载的星形连接 (55)实训二十九三相负载的三角形连接 (57)实训三十三相电路功率的测量 (59)实训三十一单相铁芯变压器特性的测试 (61)实训三十二单相电度表安装及使用 (63)实训三十三三相鼠笼式异步电动机的使用 (65)实训三十四三相鼠笼式异步电动机点动和自锁控制 (69)实训三十五三相鼠笼式异步电动机正反转控制 (72)实训一 基本电工仪表的使用及测量误差的计算一、实训目的1. 熟悉实训台上各类电源及各类测量仪表的布局和使用方法。
维修电工排故培训考核装置一、概述：维修电工排故培训考核装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。
具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
二、设备组成及特点：(一)DW01电源、仪器控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。
具体功能如下：1、主控功能板(1)三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；(2)设有450V指针式交流电压表三只，指示电源输入的三相电压；(3)无线智能考核系统采用新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口，可无线组网通讯和RS232有线通讯。
手持移动控制终端采用7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。
手持移动控制终端可控制任意一台带驱动模块的实训设备。
手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。
(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。
维修电工技能实训考核装置一、功能要求1、实训考核装置必须满足人力资源和社会保障部颁发的“工人等级标准”和“职业技能鉴定”考核的要求。
2、实训考核装置由实训台（台面下全封闭）、控制屏、单相电容起动电动机、三相鼠笼异步电动机、三相鼠笼异步电动机（带速度继电器）、三相双速异步电动机、维修电工考核组件、仪表照明考核组件、PLC可编程控制实训组件（三菱FX1N —40MR，同时配有通信模块及通信编程电缆），PLC实训模块（共16块）、变频器实训组件（三菱FR—D720S—0.4KW）等组件组成。
电气控制线路元器件装在挂板的安装板上，操作方便更换便捷，易于扩展或开发新的实训项目。
所有元器件通过导线引到接线端子，学生接线时只需在端子上接线，有利于保护元器件。
3、实训台安全要求符合IEC439对人身安全防护规定。
需有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠。
4、实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固,桌子左右各设有两个抽屉（带锁），桌面以下铁质全封闭。
6、8台设备（实训桌和控制层一样），整机外观需一致。
满足初级电工16人同时考核，中级电工8人同时考核，仪表照明2人同时考核，1人PLC可编程。
7、提供10套空组件箱或网孔板。
8、提供维修电工仿真练习和考核软件与设备配套。
9、整机免费保修5年以上，交直流接触器和热继电器采用施耐德原装进口。
二、技术性能1.输入电压：三相四线制380V±10% 50HZ2.外形尺寸：1574mm×800mm（不能超过）×1650mm三、实训台配备实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表。
初、中级电工实训考核满足以下电路控制要求：1.三相异步电动机直接启动控制2.三相异步电动机接触器点动控制线路3.三相异步电动机接触器自锁控制线路4.Y-△启动自动控制线路5.用倒顺开关的三相异步电动机正反转控制6.接触器联锁的正反转控制线路7.按钮联锁的三相异步电动机接触器正反转控制线路8.双重联锁的三相异步电动机正反转控制线路9.三相异步电动机的多地按制10.工作台自动往返控制线路11.三相异步电动机按钮联锁正反转控制线路12.三相异步电动机接触器联锁正反转控制线路13.三相异步电动机双重联锁正反转控制线路14.三相异步电动机工作台自动往返控制线路15.两台三相异步电动机顺序启动、顺序停转控制线路16.三相异步电动机的两地控制线路17.接触器控制的Y-△控制18.时间继电器控制的Y-△控制19.三相异步电动机单项启动反接制动控制线路20.三相异步电动机无变压器半波整流单项启动能耗制动控制线路21.三相异步电动机有变压器全波整流单项启动能耗制动控制线路22.三相异步电动机正反转启动能耗制动控制线路23.单相笼型电动机电容启动控制线路24.双速交流异步电动机手动变速控制线路25.双速交流异步电动机自动变速控制线路26.断电延时直流能耗制动的Y-△启动控制线路27.通电延时带直流能耗制动的Y-△启动控制线路28.三相异步电动机双重联锁正反转能耗制动控制线路29.三相异步电动机双重联锁正反转启动反接制动控制线路30.C620车床电气控制线路31.电动葫芦电气控制线路32.Y3150滚齿机控制线路仪表照明实训（一台设备二工位完成），除满足初、中级电工实训考核要求外满足以下电路控制要求：1.插座和一个开关控制一盏灯2.两个双联开关控制一盏灯3.日关灯线路的接线4.单相电度表的直接接线5.单相电度表经电流互感器的接线6.一只电流互感器用于单相回路的控制电路的接线7.三相功率因数表的测量电路8.声控开关控制白炽灯电路的接线9.触摸延时开关控制白炽灯电路的接线10.调光开关控制白炽灯电路的接线11.三个开关控制一盏灯12.人体感应控制白炽灯电路的接线13.电压表、电流表接线电路14.万能转换开关和电压表测量三相电压接线15.三只电流互感器接成星型接线电路16.三只电流互感器接成三角形接线电路17.三相三线有功电度表的接线电路18.三相三线有功电度表经电流互感器的的接线电路19.三相四线有功电度表的接线电路20.三相四线有功电度表经电流互感器的的接线电路21.三相四线无功电度表的接线电路22.三相四线无功电度表经电流互感器的的接线电路可编程控制技术（其中一台设备一工位完成），除满足初、中级电工实训考核要求外还要满足以下编程控制要求：1.可编程控制器编程软件的使用实训2.基本指令和高级指令的实训3.交通灯的模拟4.机械手的模拟5.四节传送带的模拟6.液体混合装置的模拟7.自动送料装车的模拟8.广告彩灯的模拟9.全自动洗衣机控制的模拟10.变频器功能参数设置与操作11.变频器报警与保护功能12.多段速度选择变频调速13.外部端子点动控制14.控制电机运行时间操作15.瞬间停电变频器参数设定16.外部电压变频调速17.外部电流变频调速18.三相异步电动机的变频开环调速19.PLC控制变频器调速20.PLC控制三相异步电机电机启停21.PLC控制三相异步电机电机顺序启停22.PLC控制三相异步电机点动和自锁控制23.PLC控制三相异步电动机正反转控制24.PLC控制三相电动机的正反转和多地控制实训25.PLC控制工作台自动往返控制实训26.PLC控制电动机的顺序启动控制实训。
维修电工电气控制技能实训考核装置
维修电工电气控制技能实训考核装置是一种用于对电工进行电气控制技能考核的设备，通过对装置中的电路进行故障设置，测试电工的维修能力和操作技能，提高电工的技能水
平和维修质量。
该考核装置主要由实物模拟系统、数据采集系统、控制系统和操作界面组成。
实物模
拟系统模拟了现场电路场景，包括配电箱、电机、传感器等。
通过设定不同的故障点和故
障类型，模拟实际的电气控制问题，如电路开路、短路、单相接线、电机轴承损坏等。
数据采集系统包括传感器、数据采集卡等组件，用于实时采集装置中的参数，并将数
据传输至控制系统。
传感器可以检测电机的电流、电压、转速等参数，并将数据传输至数
据采集卡。
控制系统由PLC、触摸屏、I/O模块等组成。
通过编程实现对电路和电机的控制，对传感器采集到的数据进行处理和分析，并进行显示和报警。
通过控制系统，可以设置故障点
和故障类型，对维修电工操作和处理故障的能力进行考核。
操作界面通过触摸屏进行实时操作，能够显示当前电路参数和状态，并提供控制和设
置操作。
操作界面可以模拟不同故障场景，对电工进行考核，提高维修能力和技能水平。
电工实训实验指导书江西渝州科技职业学院前言我国自1994年以来，相继颁布了《劳动法》《职业教育法》逐步推行了职业技能鉴定和职业资格证书制度，使我国的职业技能培训开始走上了法制化轨道。
为适应新形势的要求，进一步提高机械行业技术工人队伍的素质，机械工业职业技能鉴定指导中心组织编写了《机械工人职业技能培训教材》。
本企业研制生产的THWD-3型培训台目前可对《初中级维修电工》教材中列出的基本的电气控制线路进行实际动手操作，使学生操作培训后，在以下技能上得到了提高：1、熟悉常用低压电器的结构、原理、安装和使用；2、了解电路图中图形符号、文字符号的使用方法，并能按实物的布局，画出相应的接线图；3、掌握了焊接和安装后，能用书上的专业知识独立完成线路的检测和调试。
因此，该操作台不仅可让学生使用、提高学生的动手能力和技能操作水平，同时该操作台也可作为初、中级维修电工的技能考核台。
目录第一章THWD-2型维修电工技能实训装置简介 (1)第二章THWD-2型维修电工技能实训装置安装要求 (4)第三章THWD-2型维修电工及技能实训装置可进行的操作内容 (6)实验一三相异步电动机的直接启动控制 (6)实验二三相异步电动机接触器点动控制线路 (8)实验三单向启动停止控制线路/异步电动机自锁控制线路 (11)实验四异步电动机单向点动、启动控制控制电路 (14)实验五异步电动机联锁正反转控制线路 (17)（A）按钮联锁的三相异步电动机正反转控制线路 (17)（B）接触器联锁的三相异步电动机正反转控制线路 (20)（C）双重联锁的三相异步电动机正反转控制线路 (23)实验六正反转点动、启动控制线路 (26)实验七异步电动机反接制动控制线路 (29)实验八异步电动机星形、三角形控制线路 (31)实验九手动顺序启动 (35)实验十自动顺序控制线路 (37)实验十一异步电动机两地控制线路 (39)实验十二三相异步电动机串电阻降压启动手动控制 (41)实验十三三相异步电动机串电阻降压启动自动控制 (43)实验十四单向降压启动及反接制动控制 (45)实验十五三相异步电动机能耗制动控制线路 (48)实验十六自动往返控制线路 (50)实验十七带点动的自动往返控制线路 (53)实验十八接触器控制双速电动机的控制线路 (56)实验十九时间继电器控制双速电机的控制线路 (58)实验二十C620型车床的接线、故障与维修 (61)实验二十一电动葫芦的电气控制线路 (64)实验二十二Y3150型滚齿机控制电路 (66)实验二十三Z3040B摇臂钻床电气控制线路 (69)实验二十四CA6140普通车床电路 (76)..………………………………………单向电动机起动控制线路实验二十五．实验二十六白炽灯控制线路……………………………………………………………实验二十七日光灯控制线路……………………………………………………………实验二十八触摸开关控制白炽灯线路…………………………………………………实验二十九声控开关控制楼梯白炽灯线路……………………………………………实验三十单相电度表的安装线路…………………………………………………实验三十一三相四线有功电度表的安装……………………………………………...实验三十二三相四线无功电度表的安装实验三十三电压表、电流表的安装电路实验三十四万转开关和电压表测量三相线电压的接线电路一台电流互感器用于单相回路的接线电路实验三十五二台电流互感器接成不完全星形接线的电路实验三十六实验三十七三台电流互感器接成星形接线电路实验三十八二台电流互感器差接接线电路三台电流互感器接成三角形接线电路实验三十九并励直流电动机电枢回路串电阻起动与调速实验四十直流电机改变励磁电流进行调速的控制电路实验四十一带有能耗制动的反转控制电路实验四十二实验四十三反接制动的控制电路附录一直流电源的获得方式附录二16/H1196－LW5 万能转换开关接线图第一章THWD-2型维修电工技能实训装置简介1-1操作台的特点及技术参数一、操作台的特点1、电气控制线路或电子线路都装在作为挂板的安装板上，操作方便、更换便捷、易扩展功能或开发新实验；2、操作台只需三相四线的交流电源即可投入使用，且占地面积小，节约用房、减少基建投资；3、技能培训用的控制线路和小电机可模拟工厂各类机械的电力拖动系统、并可满足维修电工的安装、调试、故障分析及排除等技能训练要求；4、操作内容的选择具有典型性、实用性，操作台装了漏电保护，对培训者的安全起到了保护作用。
一、维修电工技师·高级技师技能实训考核装置1、技术性能1.1输入电源：三相四线（或三相五线）～380V±10% 50Hz1.2工作环境：温度-10℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m1.3装置容量：＜0.5kVA1.4重量：100kg1.5外形尺寸：163cm×73cm×152cm1.6安全保护：具有漏电压、漏电流保护装置，安全符合国家标准2、实训装置的基本配置及功能实训装置采用现场总线方式控制，所有设备必须满足铁质双层亚光密纹喷塑结构，铝质面板采用凹字烂板工艺，主要有由控制屏、实训桌、电脑、电脑桌、主机实训组件、智能被控实训单元（含丰富的工业现场设备实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构，铝质面板)2.1交流电源控制单元三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2.2定时器兼报警记录仪定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
2.3直流电源、直流电压/电流表、逻辑电平输出及指示等直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
2.4 功能模块：八位电平显示、八位逻辑电平输出、八只点动开关、一组楼层及方向显示、八音盒、24V直流继电器4只，接口转换等。
一、维修电工技师·高级技师技能实训考核装置1、技术性能1.1输入电源：三相四线（或三相五线）～380V±10% 50Hz1.2工作环境：温度-10℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m1.3装置容量：＜0.5kVA1.4重量：100kg1.5外形尺寸：163cm×73cm×152cm1.6安全保护：具有漏电压、漏电流保护装置，安全符合国家标准2、实训装置的基本配置及功能实训装置采用现场总线方式控制，所有设备必须满足铁质双层亚光密纹喷塑结构，铝质面板采用凹字烂板工艺，主要有由控制屏、实训桌、电脑、电脑桌、主机实训组件、智能被控实训单元（含丰富的工业现场设备实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构，铝质面板)2.1交流电源控制单元三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2.2定时器兼报警记录仪定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
2.3直流电源、直流电压/电流表、逻辑电平输出及指示等直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
2.4 功能模块：八位电平显示、八位逻辑电平输出、八只点动开关、一组楼层及方向显示、八音盒、24V直流继电器4只，接口转换等。
第一章THWD-1C型维修电工技能操作台线路板安装和焊接要求1- 1电气控制线路板安装的要求一、安装时的要求1•板上安装的所有电气控制器件的名称、型号、工作电压参数，按钮的颜色等，都应正确无误，安装要牢固，在醒目处应贴上各器件的文字符号。
2•连接导线可采用的颜色(1)接地保护导线(PE)必须采用黄绿双色线；(2)三相电源U、V、W分别采用黄、绿、红三色；(3)交流控制电路采用红色；(4)直流控制电路采用蓝色。
3•导线的绝缘和耐压要符合电路要求；进行控制板内部布线，要求走线横平竖直、整齐、合理，接点不得松动；进行控制板外部布线，对于可移动的导线应放适当的余量，使绝缘套管(或金属软管)在运动时不承受拉力。
4•安装时按钮的相对位置及选择的颜色(1)“停止”按钮应置于“启动”按钮的下方或左侧，当用两个“启动”按钮控制相反方向时，“停止”按钮可装在中间。
(2)“停止”和“急停”用红色，“启动”用绿色。
5•安装指示灯的颜色红一一危险或报警黄一一警告绿安全白——电源开关接通二、安装后(在接通电源前的)质量检验1•再次检查控制线路中各元器件的安装是否正确和牢靠；各个接线端子是否连接牢固。
线头上的线号是否同电路原理图相符合，绝缘导线的颜色是否符合规定, 保护导线是否已可靠连接。
2.短接主电路、控制电路，用500V兆欧表测量导电部分与外壳(或地线)之间不得小于2兆欧。
第二章实训说明实验一三相异步电机的直接启动控制、操作所需电器元件代号名 称 型 号 规 格 数量备注QS 低压断路器 DZ47-63 脱扣器整定电流 范围 0.63-1A 1只FU 螺旋式熔断器RL1-15 配熔体3A3只XT接线端子排 JF5 AC660V25A10位M 三相鼠笼式异 步电动机 WDJ26U N 380V( △)1台厂编图2-2接线图电路的工作原理如图2-1所示，低压断路器中装有用于过载保护的双金属片脱 扣器，熔断器主要作短路保护。
该线路对于容量较小，起动不频繁的电动机来说，是 图2-1 原理图XT I V T L3 L2 L1经济万便的起动控制万法。
三、安装与接线安装布置、接线如图2-2。
用螺丝将熔断器FU 、开关QS 及端子排XT 等器 件安装到网孔板上，熔断器 FU 安装时要将下接线座 朝上（如图2-3所示），三个FU 之间保持合理的间隔， 拧螺丝时用力不要过猛，以免把熔断器拧坏；开关QS 装在面板的右上方；电机 M 放置在桌面上。
按图2-3接线，并将电动机的x 、y 、z 短接，A 、 B 、C 分别接到端子排的U 、V 、W ，如图2-4所示。
将L1、L2、L3分别接电源控制屏的 L1、L2、L3插 座，如图2-5所示。
四、检测与调试正常起动且平稳运转。
若熔丝熔断（可看到熔心顶盖弹出）则应“分”断电源，检 查、分析并排除故障。
3-2图图2-5确认安装牢固、接线无误后，先接通三相总电源，再“合”上开关QS ,电机应图2-4实验二三相异步电动机接触器点动控制一、训练目的1.通过观察实物，熟悉按钮和接触器的结构和使用方法。
2•通过实践，掌握具有短路保护的点动控制电路安装接线与检测方法。
3.掌握使用万用表检查电路的方法。
代名称型号、规格数量备注号QS 低压断路器DZ47-63 (0.63~1A) 1个FU1 螺旋式保险丝RL1-15/3A 3个FU2 直插式保险丝RT14-20 2个KM 交流接触器LC1-D0610Q5N 1个SB 按钮开关盒2个按钮位1个三相鼠笼式异WDJ26 (380V/△)1台厂编M步电动机XT 端子排JF5-2.5 5位三、电气原理点动控制电路中，电动机的启动、停止，是通过手动按下或松开按钮来实现的，电动机的运行时间较短，无需过热保护装置。
控制电路如图2-6所示，合上电源开关QS,只要按下点动按钮SB，使接触器KM 线圈得电吸合，KM主触点闭合，电动机即图2-6点动控制电气原理图可起动；当手松开按钮SB时，KM线圈失电，而使其主触点分开, 切断电动机M的电源，电动机即停止转动。
PE为电动机保护接地线。
四、安装与接线点动控制的各电器安装位置如图2-7所示图2-8为点动控制的电气接线图。
具体实施安装时，原理图、位置图、接线图应一并使用，相互参照。
在通电试车前，应仔细检查各线端连接是否正确、可靠，并用万用表的欧姆档检查控制回路是否短路或开路（按下起动控制按钮时，控制电路的两端电阻应为吸引线圈的直流电阻）、主电路有无开路或短路等。
图2-8点动控制电路接线图图2-7 U1VIFU1 FU2 ._.□ □□ □ HXIFU2V2QS实验三三相异步电机接触器自锁控制线路在点动控制的电路中，要使电动机转动，就必须用手按住按钮不放，这不适宜电动机长时间连续运行的控制，而必需具有接触器自锁的控制电路。
一、操作所需电器元件代号名称型号规格数量备注QS 低压断路器DZ47-63 脱扣器整定电流0.63-1A1FU1 螺旋式熔断器RL1-15 配熔体3A 3FU2 直插式保险丝RT14-20 配熔体2A 2KM 交流接触器LC1-D0610M5N 线圈电压AC220V 1SB1SB2 按钮开关盒2个开关按钮位置 1 SB1红色SB2绿色XT 接线端子排JF5 AC660V25A 10位M 三相鼠笼式异步电动机WDJ26 U N380V(△) 1厂编FR 热继电器LR2-D1305N 整定范围0.63-1A 1 整定值0.63A二、训练目的1 •通过实践训练，熟悉热继电器的结构、原理和使用方法。
2.通过实践训练，掌握具有过载保护的接触器自锁电路安装接线与检测。
3 •进一步熟练万用表的使用。
三、电气原理因电动机是连续工作，必须加装热继电器以实现过载保护，具有过载保护的自锁控制电路的电气原理如图2-9所示，它与点动控制电路的不同之处在于控制电路中增加了一个停止按钮SB1，在起动按钮的两端并联了一对接触器的常开触头，增加了过载保护装置（热继电器FR）。
图2-9 自锁控制电气原理图电路的工作过程：按下起动按钮SB2-接触器KM 线圈通电―KM (3-4)闭合自锁，同时KM 主 触头闭合，电动机 M 起动运行。
按下停止按钮SB1-KM 线圈失电-KM (3-4)恢复断开，同时KM 主触头也 断开—电动机停车。
1. 欠电压保护 “欠电压”是指电路电压低于电动机应加的额定电压。
欠电压严重时会损坏 电动机，在该控制电路中，当三相电源电压降低到 85%额定电压以下时，接触器 线圈磁通减弱，电磁吸力克服不了反作用弹簧的压力， 动铁芯会释放，从而使接触器KMR 的主触头分开，自动切断主电路。
2. 失电压保护 当生产设备运行时，由于某种原因引起电源断电， 而使生产机械停转。
当故障 排除后，恢复供电时，如果电动机重新起动，很可能引起设备与人身事故的发生。
采用具有接触器自锁的控制电路，当失电时，KM 已断电释放，即使电源恢复供电， 由于接触器线圈不能通电吸合， 电动机也不会自行起动，只有再次按启动按钮，电 动机才可以启动。
这种保护称为失电压保护或零电压保护。
3. 过载保护 具有自锁的控制电路虽然有短路、 欠电护和失电压保护的作用，但实际使用中 还不够完善。
因为电动机在运行过程中，若长期负载过大或操作频繁， 或三相电路 缺相运行等原因，都可能使电动机的电流超过它的额 定值，这将会引起电动机绕组过热，损坏电动机绝缘， 因此，通常由三相热继电器来完成过载保护。
四、线路安装按图2-10布置的位置，再按图2-11连好接线。
将电动机的x 、y 、z 短接，A 、B 、C 分别接到端子排 上的U 、V 、W ，如图2-4所示。
将L1、L2、L3、N 分别插进电源控制屏的L1、L2、L3、N 插座。
FU1 □□□KM □ HR □XT[图 2-10SEI O SB2 O图2-11自锁控制电路接线图实验四星形/三角形起动控制、操作所需电器元件、电气原理星形/三角形起动控制电气原理如图2-12所示。
星形/三角形起动是指：将正常工作接法为三角形的电动机，在刚开始起动时采用星形接法，此时起动电流降为原来的1/3，起动转矩也降为原来的1/3。
经过自动延时一段时间后，再改成正常的三角形接法，使电动机正常运行。
Y f △自动换接过程：—> KM 1(2-3)闭合自锁按下SB2广KM1线圈得电f KM1主触头闭合，为 M 的起动做准备 一f KM3线圈得电f KM3主触头闭合f M 作星形降压起动• KT 线圈得电f KT (4-5)延时断开f KM3线圈失电一］ f KM3主触头断开f 电动机暂时失电「 _ f KM3 (3-6)恢复闭合一|llf KT (6-7)延时闭合一-> KM2线圈得电、主触头闭合f 电动机三角形运行f KM2 (3-4)断开，与 KM3互锁 f KM2(6-7)闭合自锁停车过程：按SB1f KM1、KM2失电释放，电动机停转。
三、安装与接线按图2-13布置，再按图2-14和图2-15接线，其中图2-14仅画出接线号(没 有画出连接线)，图2-18是用中断线表示的单元接线图。
FUI —I□ □ □ HKMl KM2 KH3 KTUi 1 V L I 1 ]II IISB2pN TKM1 K ・d(b)图2-12星形/三角形起动原理图*12U13 Fl □审；3uiVI 3 TKK241图图2-13XT U1 | VI W1 W2 V2 U2 | 2 1 3 P | Ll图2-14图 2-15四、检查与调试确认接线正确后，可接通交流电源，合上开关QS ,按下SB2,控制线路将自动完成Y —△换接启动过程，若操作中发现有不正常现象，应断开电源分析排故后重新操 作。
fHbVR ；n rf^V j KMl ! IK!614 A2 |2«6«2 A2秦辆忙tr甫椚啊11 Eg MUO CMT 罰■ 11■ ■ * 1 » * * ® F * B>»■=■*! ■■£ —9z 寸 g 9■ di ■ ■ CO* *■ kb i■ ri■■ I!T ■ ip^Jl工工1 臺壬工 1工NN NN M N K N•n, i -444-fcy I KM2 : 4 6 H S2 A2^同可逍卞硝TE斗心二总斗l>二FgAlw1CM gg 々I CM i 『书i c ■谒— x 工k 毘X M N实验五用倒顺开关的三相异步电动机正反转控制代号名称型号规格数量备注QS1 低压断路器DZ108-20/10-F脱扣器整定电流0.63-1A1QS2 倒顺开关KO3-15 1XT 接线端子排JF5 AC660V25A 5位M三相鼠笼式异步电动机U N380V（Y）2N0.53AP N160W1WD22厂编/7-A QK2图2-16该控制线路的优点是：所用电器少，其缺点是在频繁换向时，操作工劳动强度大，不方便，被控电动机的容量较小。
