维修电工实训第三次形考作业

电工三级考试样题和答案一、单选题（每题1分，共20分）1. 电工作业中，以下哪种工具是用于测量电流的？A. 电压表B. 电流表C. 电阻表D. 功率表答案：B2. 电路中，电阻R=10Ω，电压U=12V，根据欧姆定律，电流I 是多少？A. 0.6AB. 1.2AC. 2AD. 3A答案：B3. 交流电路中，电感L=0.5H，电阻R=10Ω，频率f=50Hz，计算感抗XL是多少？A. 3.14ΩB. 6.28ΩC. 9.42ΩD. 12.56Ω答案：C4. 在三相电路中，星形连接的线电压U_L和相电压U_φ之间的关系是什么？A. U_L = U_φB. U_L = √3 × U_φC. U_L = 3 × U_φD. U_L = 1/3 × U_φ答案：B5. 以下哪种材料不适合用作绝缘材料？A. 橡胶C. 金属D. 陶瓷答案：C6. 电路中，电容器C=100μF，电压U=5V，计算电容器的电荷Q是多少？A. 0.5CB. 5CC. 500CD. 5000C答案：A7. 以下哪种继电器是用于过载保护的？A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器8. 变压器的一次侧电压为220V，二次侧电压为110V，变压器的变比是多少？A. 1:1B. 2:1C. 1:2D. 2:3答案：C9. 以下哪种设备是用于测量交流电路功率的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：C10. 电路中，电阻R=20Ω，电流I=0.5A，根据欧姆定律，电压U是多少？A. 10VB. 20VC. 40VD. 50V答案：B11. 电路中，电感L=1H，电阻R=5Ω，频率f=60Hz，计算感抗XL是多少？A. 7.95ΩB. 15.9ΩC. 23.85ΩD. 31.8Ω答案：A12. 在三相电路中，三角形连接的线电流I_L和相电流I_φ之间的关系是什么？A. I_L = I_φB. I_L = √3 × I_φC. I_L = 3 × I_φD. I_L = 1/3 × I_φ答案：A13. 以下哪种材料适合用作导电材料？A. 橡胶B. 玻璃C. 金属D. 陶瓷答案：C14. 电路中，电容器C=200μF，电压U=10V，计算电容器的电荷Q是多少？A. 2CB. 20CC. 2000CD. 20000C15. 以下哪种继电器是用于欠压保护的？A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器答案：B16. 变压器的一次侧电压为380V，二次侧电压为190V，变压器的变比是多少？A. 1:1B. 2:1C. 1:2D. 2:1答案：D17. 以下哪种设备是用于测量交流电路电流的？B. 电流表C. 功率表D. 电阻表答案：B18. 电路中，电阻R=30Ω，电流I=0.3A，根据欧姆定律，电压U是多少？A. 9VB. 18VC. 27VD. 36V答案：C19. 电路中，电感L=2H，电阻R=10Ω，频率f=50Hz，计算感抗XL是多少？A. 12.56ΩB. 25.12ΩC. 37.68ΩD. 50.24Ω答案：A20. 在三相电路中，星形连接的线电流I_L和相电流I_φ之间的关系是什么？A. I_L = I_φB. I_L = √3 × I_φC. I_L = 3 × I_φD. I_L = 1/3 × I_φ答案：A二、多选题（每题2分，共20分）21. 以下哪些因素会影响电路的电阻值？A. 材料B. 温度C. 长度D. 横截面积答案：ABCD22. 以下哪些设备是用于测量电压的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：A23. 以下哪些因素会影响电路的电感值？A. 线圈匝数B. 线圈形状C. 线圈材料D. 线圈间隙答案：ABCD24. 以下哪些设备是用于测量电流的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B25. 以下哪些因素会影响电路的电容值？A. 电介质材料B. 电容器板间距C. 电容器板面积D. 电容器板形状答案：ABC26. 以下哪些设备是用于测量功率的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：C27. 以下哪些因素会影响电路的电阻值？A. 材料B. 温度C. 长度D. 横截面积答案：ABCD28. 以下哪些设备是用于测量电压的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：A29. 以下哪些因素会影响电路的电感值？A. 线圈匝数B. 线圈形状C. 线圈材料D. 线圈间隙答案：ABCD30. 以下哪些设备是用于测量电流的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B三、判断题（每题1分，共20分）31. 欧姆定律适用于交流电路。

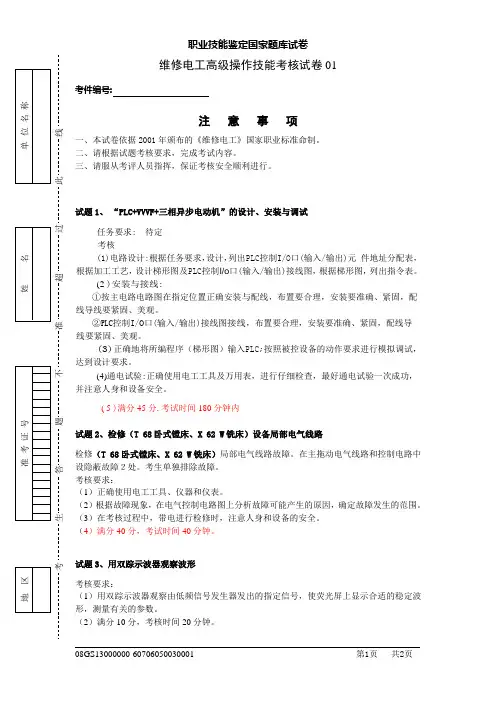

考件编号: 注 意 事 项 一、本试卷依据2001年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、 “PLC+VVVF+三相异步电动机”的设计、安装与调试 任务要求: 待定 考核 (1)电路设计:根据任务要求，设计，列出PLC 控制I/O 口(输入/输出)元 件地址分配表，根据加工工艺，设计梯形图及PLC 控制I/o 口(输入/输出)接线图，根据梯形图，列出指令表。

(2 )安装与接线: ①按主电路电路图在指定位置正确安装与配线，布置要合理，安装要准确、紧固，配线导线要紧固、美观。

②PLC 控制I/O 口(输入/输出)接线图接线，布置要合理，安装要准确、紧固，配线导线要紧固、美观。

(3)正确地将所编程序（梯形图）输入PLC;按照被控设备的动作要求进行模拟调试，达到设计要求。

(4)通电试验:正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功， 并注意人身和设备安全。

( 5 )满分45分.考试时间180分钟内 试题2、检修（T 68卧式镗床、X 62 W 铣床）设备局部电气线路 检修（T 68卧式镗床、X 62 W 铣床）局部电气线路故障。

在主拖动电气线路和控制电路中设隐蔽故障２处。

考生单独排除故障。

考核要求： （1）正确使用电工工具、仪器和仪表。

（2）根据故障现象，在电气控制电路图上分析故障可能产生的原因，确定故障发生的范围。

（3）在考核过程中，带电进行检修时，注意人身和设备的安全。

（4）满分40分，考试时间40分钟。

试题3、用双踪示波器观察波形 考核要求： （1）用双踪示波器观察由低频信号发生器发出的指定信号，使荧光屏上显示合适的稳定波形，测量有关的参数。

（2）满分10分，考核时间20分钟。

考生答题不准超过此线考件编号:4、职业素养与安全意识考核要求：1、操作安全保护不符合安全操作规程2、符合职业岗位的要求3、遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保持工位的整洁4、满分5分。

排故记录表
1#故障 2#故障
故障名称 查故排故步骤
故障名称 查故排故步骤
设备排故评分项目
序号 考核内容
考核要求
评分标准
1 调查研究 对每个故障现象进行调查研究 排除故障前不进行调查研究，每个扣 5 分
2
故障分析
在电气控制线路图上分析故障可 1．错标或标不出故障范围，每个故障点扣 10 分
能的原因，思路正确
4
调试 完成电路功能
1．不会熟练设置变频器参数，每次扣 5 分 2．1 次试车不成功扣 15 分，2 次试车不成功扣 30 分
5
安全文明生 产
按国家颁布的安全生产或企业 有关规定考核
本项为否定项（见练习题）
第1页共7页
题型二：设备排故
练习题 1 检修 T68 镗床电气线路故障
1.具体考核要求：检修 T68 镗床电气线路故障。在 T68 镗床电气线路中设隐蔽故障 2 处。考 评员告诉考生故障现象，考生独立排除故障。
安全文明生产
按国家颁布的安全生产或企业 有关规定考核
本项为否定项（见练习题）
配分 10 30 40
20
练习题 2 脉宽调制电路的故障排除
1.具体考核要求：在脉宽调制电子线路板上设隐蔽故障 2 处。由考生单独排除故障。 （1）根据故障现象，在电子线路图上分析故障可能产生的原因，确定故障发生的范围并排除。 （2）正确使用电工工具、仪器和仪表。 （3）在考核过程中，注意人身和设备的安全。
维修电工（三级）操作技能练习题
题型一：电路改装与调试
练习题 1 变频器控制正反转电路
1.具体考核要求：用变频器改造三相异步电动机正反转控制线路（见附图），并进行设计、安 装与调试。（三相异步电动机的转速设定由考评员根据现场材料的情况自定。）

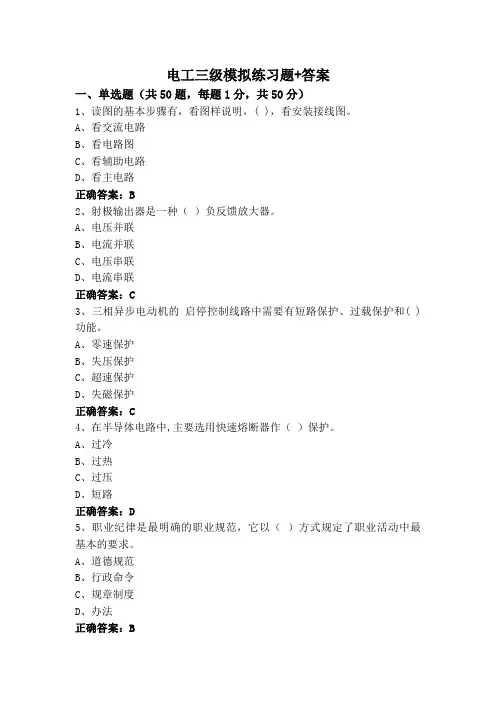

电工三级模拟练习题+答案一、单选题（共50题，每题1分，共50分）1、读图的基本步骤有，看图样说明，( )，看安装接线图。

A、看交流电路B、看电路图C、看辅助电路D、看主电路正确答案：B2、射极输出器是一种（）负反馈放大器。

A、电压并联B、电流并联C、电压串联D、电流串联正确答案：C3、三相异步电动机的启停控制线路中需要有短路保护、过载保护和( )功能。

A、零速保护B、失压保护C、超速保护D、失磁保护正确答案：C4、在半导体电路中,主要选用快速熔断器作（）保护。

A、过冷B、过热C、过压D、短路正确答案：D5、职业纪律是最明确的职业规范，它以（）方式规定了职业活动中最基本的要求。

A、道德规范B、行政命令C、规章制度D、办法正确答案：B6、一般照明线路中,无电的依据是（）。

A、电流表测量B、用电开关C、用摇表测量D、用电笔验电正确答案：D7、坚守岗位约基本要求不包括（）A、利益为重B、遵守规定C、履行职责D、临危不惧正确答案：A8、建筑施工工地的用电机械设备（）安装漏电保护装置。

A、不要安装B、首先应该C、必须安装D、不应该安装正确答案：B9、低压线路中的零线采用的颜色是（）。

A、深蓝色B、黄绿色C、红色D、淡蓝色正确答案：D10、对于交流耐压试验后的电力电容器,在额定电压下,对电力电容器组进行三次冲击合试验时电容器组的各相电流之差不应超过（）。

A、15%B、10%C、5%D、4%正确答案：C11、（）的电机,在通电前,必须先做各绕组的绝缘电阻检查,合格后才可通电A、一直用停止没超五天B、一直用停止没超一天C、不常用电机刚停止不超一天D、新安装或者从来没有使用过的正确答案：D12、磁场对通电导体的作用力大小与下列哪些因素无关（）。

A、电流的大小B、有效长度C、导体截面积D、磁感应强度正确答案：C13、面接触型二极管应用于( )。

A、稳压B、整流之上C、开关D、光敏正确答案：B14、磁场强度与导体中电流的（）。

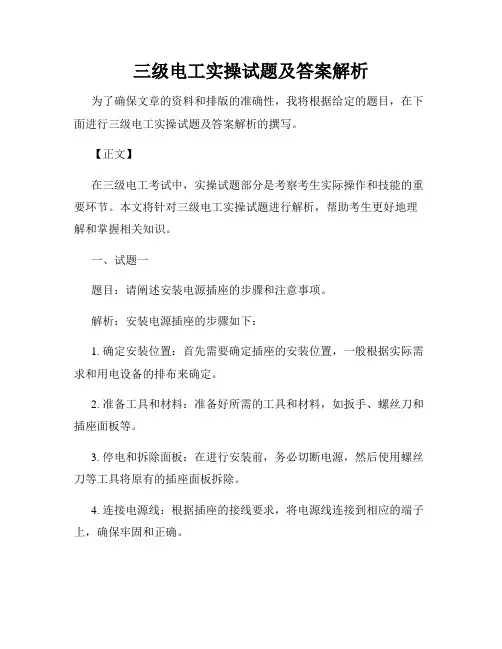

三级电工实操试题及答案解析为了确保文章的资料和排版的准确性，我将根据给定的题目，在下面进行三级电工实操试题及答案解析的撰写。

【正文】在三级电工考试中，实操试题部分是考察考生实际操作和技能的重要环节。

本文将针对三级电工实操试题进行解析，帮助考生更好地理解和掌握相关知识。

一、试题一题目：请阐述安装电源插座的步骤和注意事项。

解析：安装电源插座的步骤如下：1. 确定安装位置：首先需要确定插座的安装位置，一般根据实际需求和用电设备的排布来确定。

2. 准备工具和材料：准备好所需的工具和材料，如扳手、螺丝刀和插座面板等。

3. 停电和拆除面板：在进行安装前，务必切断电源，然后使用螺丝刀等工具将原有的插座面板拆除。

4. 连接电源线：根据插座的接线要求，将电源线连接到相应的端子上，确保牢固和正确。

5. 固定插座和面板：将插座固定在合适的位置上，并用相应的螺丝固定好插座面板。

6. 接通电源并测试：在安装完成之后，重新接通电源，使用万用表等工具测试插座的电压和是否正常工作。

注意事项：1. 安全第一：在进行安装操作时，务必关注安全事项，切勿触摸裸露的电线或端子，避免触电危险。

2. 接线正确：在连接电源线时，要确保接线正确、牢固可靠，避免因接线不良导致电压不稳定或其他故障。

3. 符合标准：安装插座要符合国家相关的安全标准和规定，以确保用电安全。

二、试题二题目：请说明如何处理电气事故中的电伤伤害问题。

解析：处理电气事故中的电伤伤害问题需要注意以下几点：1. 紧急救助：在发生电伤事故时，首先要迅速切断电源，将伤者从电源接触处移开，并进行紧急救助措施。

2. 安全评估：进行初步的安全评估，判断伤者的伤势情况，如出血、生命体征等，确定是否需要进一步的医疗救治。

3. 寻求医疗帮助：将伤者转移到医疗机构，由专业医务人员进行进一步的诊断和治疗。

4. 电击伤处理：根据伤势情况采取相应的处理措施，如对电击部位进行冷敷、止血等。

5. 寻找电源故障原因：在处理伤者时，也要寻找电源故障的原因，以便进行进一步的安全排查和修复工作。

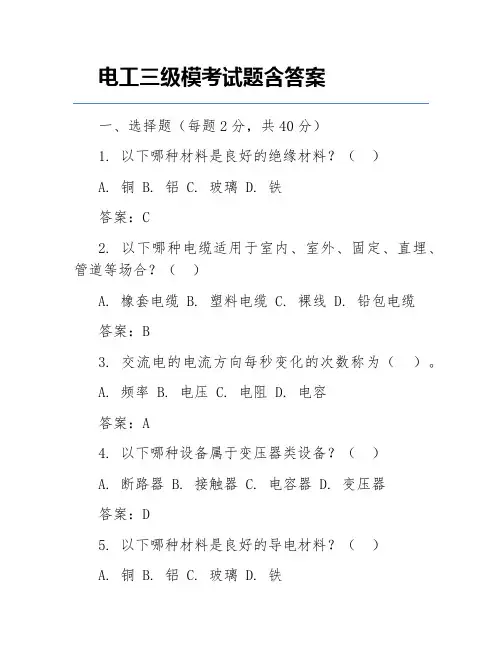

电工三级模考试题含答案一、选择题（每题2分，共40分）1. 以下哪种材料是良好的绝缘材料？（）A. 铜B. 铝C. 玻璃D. 铁答案：C2. 以下哪种电缆适用于室内、室外、固定、直埋、管道等场合？（）A. 橡套电缆B. 塑料电缆C. 裸线D. 铅包电缆答案：B3. 交流电的电流方向每秒变化的次数称为（）。

A. 频率B. 电压C. 电阻D. 电容答案：A4. 以下哪种设备属于变压器类设备？（）A. 断路器B. 接触器C. 电容器D. 变压器答案：D5. 以下哪种材料是良好的导电材料？（）A. 铜B. 铝C. 玻璃D. 铁答案：A6. 三相交流电源的相电压是指（）。

A. 两相之间的电压B. 任意一相与中性线之间的电压 C. 任意一相与地之间的电压 D. 三相之间的电压答案：B7. 以下哪种连接方式属于串连接法？（）A. 并联B. 串联C. 混联D. 自联答案：B8. 以下哪种元器件用于控制电路？（）A. 电阻B. 电容C. 电感D. 接触器答案：D9. 以下哪种电缆适用于高温、潮湿、油污等场合？（）A. 橡套电缆B. 塑料电缆C. 裸线D. 铅包电缆答案：A10. 以下哪种设备属于电动机类设备？（）A. 断路器B. 接触器C. 电容器D. 电动机答案：D11. 以下哪种元器件用于保护电路？（）A. 电阻B. 电容C. 电感D. 熔断器答案：D12. 以下哪种连接方式属于并联连接法？（）A. 并联B. 串联C. 混联D. 自联答案：A13. 以下哪种元器件用于放大电路？（）A. 电阻B. 电容C. 电感D. 晶体管答案：D14. 以下哪种材料是良好的半导体材料？（）A. 铜B. 铝C. 玻璃D. 硅答案：D15. 以下哪种设备属于发电机类设备？（）A. 断路器B. 接触器C. 电容器D. 发电机答案：D16. 以下哪种元器件用于滤波电路？（）A. 电阻B. 电容C. 电感D. 晶体管答案：B17. 以下哪种电缆适用于户外、高温、潮湿等场合？（）A. 橡套电缆B. 塑料电缆C. 裸线D. 铅包电缆答案：B18. 以下哪种元器件用于整流电路？（）A. 电阻B. 电容C. 电感D. 整流器答案：D19. 以下哪种连接方式属于自联连接法？（）A. 并联B. 串联C. 混联D. 自联答案：D20. 以下哪种元器件用于调节电路？（）A. 电阻B. 电容C. 电感D. 电位器答案：D二、判断题（每题2分，共20分）1. 交流电的电流方向每秒变化的次数称为频率。

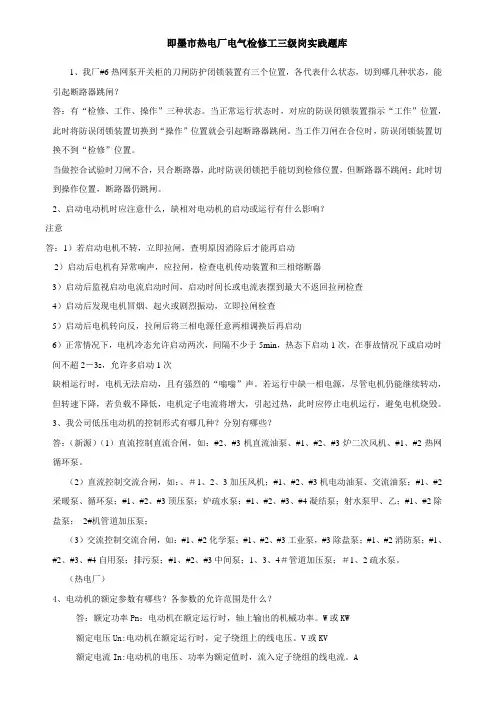

即墨市热电厂电气检修工三级岗实践题库1、我厂#6热网泵开关柜的刀闸防护闭锁装置有三个位置，各代表什么状态，切到哪几种状态，能引起断路器跳闸？答：有“检修、工作、操作”三种状态。

当正常运行状态时，对应的防误闭锁装置指示“工作”位置，此时将防误闭锁装置切换到“操作”位置就会引起断路器跳闸。

当工作刀闸在合位时，防误闭锁装置切换不到“检修”位置。

当做控合试验时刀闸不合，只合断路器，此时防误闭锁把手能切到检修位置，但断路器不跳闸；此时切到操作位置，断路器仍跳闸。

2、启动电动机时应注意什么，缺相对电动机的启动或运行有什么影响？注意答：1）若启动电机不转，立即拉闸，查明原因消除后才能再启动2）启动后电机有异常响声，应拉闸，检查电机传动装置和三相熔断器3）启动后监视启动电流启动时间，启动时间长或电流表摆到最大不返回拉闸检查4）启动后发现电机冒烟、起火或剧烈振动，立即拉闸检查5）启动后电机转向反，拉闸后将三相电源任意两相调换后再启动6）正常情况下，电机冷态允许启动两次，间隔不少于5min，热态下启动1次，在事故情况下或启动时间不超2－3s，允许多启动1次缺相运行时，电机无法启动，且有强烈的“嗡嗡”声。

若运行中缺一相电源，尽管电机仍能继续转动，但转速下降，若负载不降低，电机定子电流将增大，引起过热，此时应停止电机运行，避免电机烧毁。

3、我公司低压电动机的控制形式有哪几种？分别有哪些？答：（新源）（1）直流控制直流合闸，如：#2、#3机直流油泵、#1、#2、#3炉二次风机、#1、#2热网循环泵。

（2）直流控制交流合闸，如：、＃1、2、3加压风机；#1、#2、#3机电动油泵、交流油泵；#1、#2采暖泵、循环泵；#1、#2、#3顶压泵；炉疏水泵；#1、#2、#3、#4凝结泵；射水泵甲、乙；#1、#2除盐泵；2#机管道加压泵；（3）交流控制交流合闸，如：#1、#2化学泵；#1、#2、#3工业泵，#3除盐泵；#1、#2消防泵；#1、#2、#3、#4自用泵；排污泵；#1、#2、#3中间泵；1、3、4＃管道加压泵；＃1、2疏水泵。

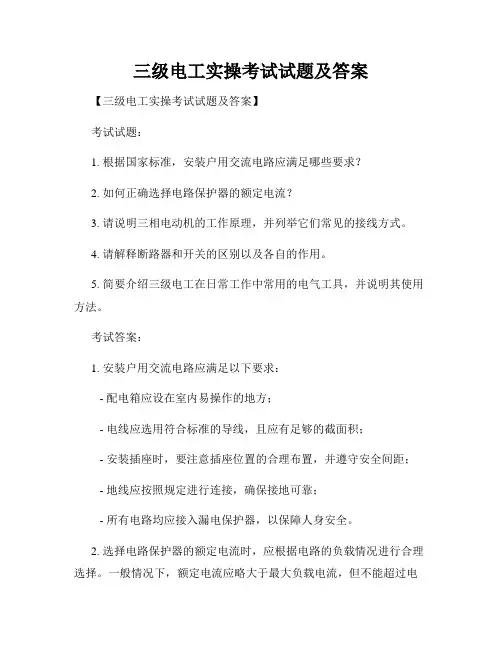

三级电工实操考试试题及答案【三级电工实操考试试题及答案】考试试题：1. 根据国家标准，安装户用交流电路应满足哪些要求？2. 如何正确选择电路保护器的额定电流？3. 请说明三相电动机的工作原理，并列举它们常见的接线方式。

4. 请解释断路器和开关的区别以及各自的作用。

5. 简要介绍三级电工在日常工作中常用的电气工具，并说明其使用方法。

考试答案：1. 安装户用交流电路应满足以下要求：- 配电箱应设在室内易操作的地方；- 电线应选用符合标准的导线，且应有足够的截面积；- 安装插座时，要注意插座位置的合理布置，并遵守安全间距；- 地线应按照规定进行连接，确保接地可靠；- 所有电路均应接入漏电保护器，以保障人身安全。

2. 选择电路保护器的额定电流时，应根据电路的负载情况进行合理选择。

一般情况下，额定电流应略大于最大负载电流，但不能超过电线的额定载流量。

需要考虑电缆的绝缘水平、敷设环境等因素，确保电路保护器能够可靠保护电路，并防止过载和短路。

3. 三相电动机的工作原理是利用交流电流产生的旋转磁场来驱动电动机转动。

常见的三相电动机接线方式有：- 星型连接（Y型连接）：通过将三相线分别连接到电动机的三个相线末端，同时将三个星型连接点连接到电源中性线，实现三相电动机的正常运行。

- 三角型连接（△型连接）：通过将三相线分别连接到电动机的三个相线末端，不连接中性线，实现三相电动机的正常运行。

- 混合型连接：将一对相线连接成星型，另一对相线连接成三角型，适用于特殊工况。

4. 断路器和开关的主要区别在于其断开电路的能力和使用范围。

断路器是一种具有断电功能的电器设备，用于过载或短路时切断电路，以保护电线和电器设备的安全。

开关只是简单地开闭电路，用于平时控制电器设备的通断，而不能在过载或短路时自动切断电路。

5. 三级电工在日常工作中常用的电气工具有：- 电钳：用于剥线、夹紧和拧紧电线连接；- 电笔：用于检测电路是否通电；- 电压表：用于测量电路的电压值；- 电流表：用于测量电路的电流值；- 万用表：用于测量电路的电压、电流、电阻等多种参数。

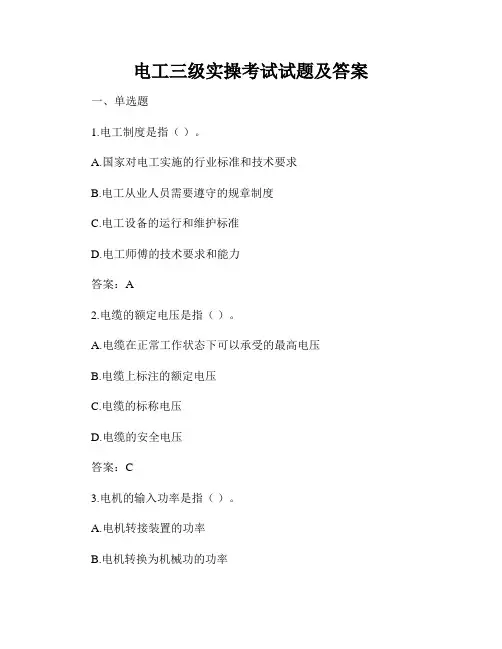

电工三级实操考试试题及答案一、单选题1.电工制度是指（）。

A.国家对电工实施的行业标准和技术要求B.电工从业人员需要遵守的规章制度C.电工设备的运行和维护标准D.电工师傅的技术要求和能力答案：A2.电缆的额定电压是指（）。

A.电缆在正常工作状态下可以承受的最高电压B.电缆上标注的额定电压C.电缆的标称电压D.电缆的安全电压答案：C3.电机的输入功率是指（）。

A.电机转接装置的功率B.电机转换为机械功的功率C.电机输入终端的功率D.电机输出的功率答案：C4.若发现电气设备存在安全隐患，应（）。

A.立即修复B.通知相关管理部门C.停止使用并报废D.立即停电答案：D5.电机启动方式中，哪一种方式对电网影响最小（）。

A.直接起动B.星角启动C.三角角启动D.自耦变压器启动答案：B二、填空题1.电气工程常用的电流单位是（）。

2.电机的额定转速是指电机在额定电压、额定负载下的（）。

答案：转速3.电工工作中最常使用的电工工具是（）。

答案：螺丝刀4.三相电路中，三相电流之间的夹角是（）度。

答案：1205.电气工程中常用的导线材料有（）。

答案：铜、铝三、判断题1.安全电压是指人体接触电压不会引起危险的电压值。

答案：对2.电工人员在进行电气工作时必须佩戴带有金属防静电链的绝缘鞋。

答案：错3.电气工作中可以任意使用带电工具。

答案：错4.电气设备的绝缘电阻越大越安全。

5.三相五线制电路中，三相电流和零线电流之和等于总电流。

答案：对四、简答题1.请简要介绍一下电气事故的类型及其防范措施。

答：电气事故的类型包括电击伤害、火灾爆炸和触电事故等。

防范措施包括使用绝缘工具、正确使用个人防护装备、按照操作规程进行操作等。

2.请简述电气设备的维护保养方法。

答：电气设备的维护保养方法包括定期巡检、设备清洁、紧固部件检查和设备运行状态监测等。

3.请简要介绍一下电机的启动方式。

答：电机的启动方式包括直接起动、星角启动、电阻起动和自耦变压器启动等。

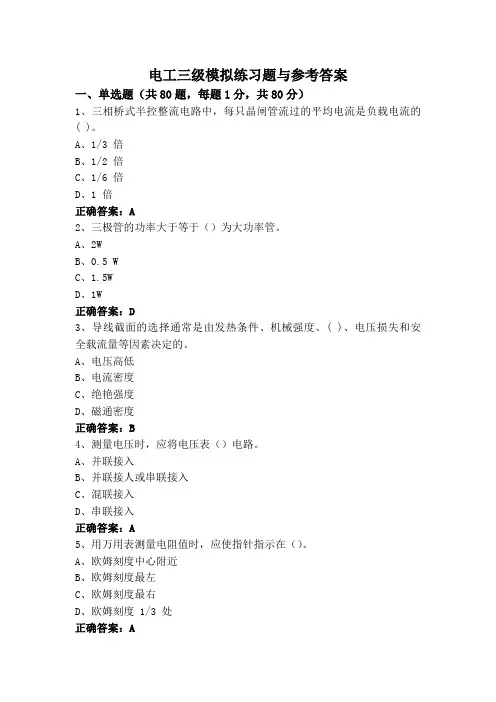

电工三级模拟练习题与参考答案一、单选题（共80题，每题1分，共80分）1、三相桥式半控整流电路中，每只晶闸管流过的平均电流是负载电流的( )。

A、1/3 倍B、1/2 倍C、1/6 倍D、1 倍正确答案：A2、三极管的功率大于等于（）为大功率管。

A、2WB、0.5 WC、1.5WD、1W正确答案：D3、导线截面的选择通常是由发热条件、机械强度、( )、电压损失和安全载流量等因素决定的。

A、电压高低B、电流密度C、绝艳强度D、磁通密度正确答案：B4、测量电压时，应将电压表（）电路。

A、并联接入B、并联接人或串联接入C、混联接入D、串联接入正确答案：A5、用万用表测量电阻值时，应使指针指示在（）。

A、欧姆刻度中心附近B、欧姆刻度最左C、欧姆刻度最右D、欧姆刻度 1/3 处正确答案：A6、三相桥式可控整流电路电阻性负载的输出电流波形，在控制角 a>( )时出现断续。

A、30°B、90°C、60°D、45°正确答案：C7、测绘 T68 镗床电器位置图时，重点要画出两台电动机、电源总开关、( )、行程开关以及电气箱的具体位置。

A、热继电器B、按钮C、熔断器D、接触器正确答案：B8、在硅稳压管稳压电路中，限流电阻R 的作用是（）。

A、既调压又调流B、既限流又调压C、既降压又调压D、既限流又降压正确答案：B9、如在集中控制室和机旁两处起停电动机，则应将两处的起动按钮（），两处的停止按钮（）。

A、并联/串联B、串联/并联C、串联/串联D、并联/并联正确答案：A10、交流电磁铁通电后，若其衔铁由于某种原因吸合不上时，其线圈中的电流应比正常吸合时（）。

A、相同B、不一定C、小D、大正确答案：D11、变频器与电动机之间一般( )接入接触器。

A、允许B、不需要C、需要D、不允许正确答案：D12、在转速负反馈调速系统中，当负载变化时，电动机的转速也跟着变化，其原因是( )A、控制角的变化B、电枢回路电压降的变化C、整流电压的变化D、温度的变化正确答案：B13、一对称三相负载，三角形联结时的有功功率等于星形联结时的（）倍。

电工三级测试题+答案一、单选题（共60题，每题1分，共60分）1、共发射极放大电路中，当负载电阻增大时，其电压放大倍数的值将A、增大B、迅速下降C、减小D、不变正确答案：A2、将输出信号从晶体管()引出的放大电路称为射极输出器A、集电极B、基极C、栅极D、发射极正确答案：D3、三相绕线式异步电动机采用频敏变阻器启动，当启动电流及启动转矩过时，应该（）频敏变阻器等效阻抗，以提高启动电流和启动转矩。

A、增加B、减小C、不改变D、增加或减小均可正确答案：B4、将变压器的一次绕组接交流电源，二次绕组开路，这种运行方式称为变压器的（）。

A、空载运行B、空载测试C、空载电流正确答案：A5、用直流单臂电桥测量电阻时，如果按下电源和检流计按钮后，指针向‘正’偏转，这时应（）比较臂的电阻值，反之亦然。

A、增加B、减少C、不变正确答案：A6、晶闸管逆变器输出交流电的频率由（）来决定的。

A、两组晶闸管的导通时间B、一组晶闸管的触发脉冲频率C、两组晶闸管的触发脉冲频率D、一组晶闸管的导通时间正确答案：C7、实验表明，成年男人的平均摆脱电流约为()mA，成年女人的约为10mA。

A、12B、16C、18D、20正确答案：B8、热继电器误动作是因为（）造成的。

A、电流整定值太大B、控制触点接错C、电流整定值太小正确答案：C9、十六进制数FFH转换为十进制数为（）。

A、255B、64C、256D、127正确答案：A10、变频调速中的变频电源是()之间的接口。

A、交流电机B、市电电源C、市电电源与交流电源D、市电电源与交流电机正确答案：D11、异步电动机空载启动幅值()负载时启动电流的幅值。

A、小于B、等于C、大于D、不等于正确答案：B12、由晶体管组成的共发射极、共基极、共集电极三种放大电路中，电压放大倍数最小的是()A、三者差不多B、共基极电路C、共集电极电路D、共发射极电路正确答案：C13、电工用硅钢板分为热轧和冷轧两种，硅钢板的主要特性是A、磁导率高B、磁导率低C、磁导率适中正确答案：A14、逻辑代数运算中，1+1＝A、1B、3C、2正确答案：A15、爪极式发电机的结构相似于（）A、直流发电机B、隐极式发电机C、凸极式发电机D、交流发电机正确答案：C16、下列逻辑判断错误的是A、若A+B=A,则B=0B、若AB=AC,则B=CC、若1+B=AB,则A=1D、若1+B=AB,则B=1正确答案：B17、数控装置工作基本正常后，可开始对各项()进行检查、确认和设定。

电工三级工考试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：B2. 电路中，电阻的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 交流电的频率是50Hz，其周期为（）秒。

A. 0.01B. 0.02C. 0.2D. 2答案：B4. 星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相电压等于线电压B. 相电压是线电压的1/√3倍C. 线电压是相电压的√3倍D. 线电压是相电压的2倍答案：C5. 三相电路中，功率因数cosφ的值越接近1，表明电路的（）。

A. 有功功率越大B. 无功功率越大C. 功率因数越低D. 功率因数越高答案：D6. 电路中，电感的单位是（）。

A. 欧姆B. 安培C. 伏特D. 亨利答案：D7. 电路中，电容的单位是（）。

A. 欧姆B. 安培C. 法拉D. 瓦特答案：C8. 电路中，电感和电容串联时，其谐振频率f0为（）。

A. f0 = 1/(2π√LC)B. f0 = 2π/√LCC. f0 = √(1/LC)D. f0 = 1/LC答案：A9. 电路中，电容器的容抗Xc与频率f的关系是（）。

A. Xc与f成正比B. Xc与f成反比C. Xc与f无关D. Xc与f的平方成正比答案：B10. 电路中，电感器的感抗XL与频率f的关系是（）。

A. XL与f成正比B. XL与f成反比C. XL与f无关D. XL与f的平方成正比答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是电工安全操作的基本要求？（）A. 穿戴绝缘手套B. 使用绝缘工具C. 严格遵守操作规程D. 随意操作答案：ABC2. 以下哪些因素会影响电路的功率因数？（）A. 电路的负载类型B. 电路的连接方式C. 电路的电压等级D. 电路的频率答案：AB3. 以下哪些元件属于无源元件？（）A. 电阻器B. 电容器C. 电感器D. 二极管答案：ABC4. 以下哪些措施可以提高电路的功率因数？（）A. 增加电路的无功功率B. 减少电路的无功功率C. 增加电路的有功功率D. 使用功率因数校正设备答案：BD5. 以下哪些是三相电路的特点？（）A. 有三个相位的电压和电流B. 线电压是相电压的√3倍C. 可以提供更大的功率D. 只能用于大型设备答案：ABC三、判断题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与电流成正比。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。

２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

S02接触器3秒钟，12AB，机械C34、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）姓名准考证号考号考位________考核时间∶至∶_______ 得分________工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械C1考号考位2、写出梯形图程序或语句程序（考生自选其一）：3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。

4、书面说明：⑴什么情况下允许双线圈输出？⑵PLC机与继电控制系统之间有哪些差异？《维修电工高级工》职业技能鉴定可编程控制器—准备单（）鉴定站所场地、设备、工具、材料：PLC机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。

形成性考核实训作业学号姓名课程代码110053课程名称维修电工实训第 3 次任务共 4 次任务任务内容：【实训一：CA6140车床电气实训】（共计50分）1.填空题（18分）⑴C6140 型普通车床主要由床身、主轴箱、进给箱、溜板箱、刀架、丝杠、光杠、尾架、等部分组成。

⑵车床的运动形式有切削运动运动和运动，切削运动包括工件的工件的旋转动（主运动）和刀具的直线进给运动除此之外的其他运动皆为辅助运动。

⑶主轴电动机一般选用三相笼式型异步电动机。

为满足螺丝加工要求，主运动和进给运动采用同一台电动机拖动，为满足调速要求，只用调速，不进行电气调速。

⑷主电路中的M1为主轴电动机，M2为冷却泵电动机电动机，M3为刀架快速移动电动机，采用点动控制。

2. 《CA6140车床故障电气调试》课程实验报告（32分）实验要求1.在维修之前，每个人必须详细阅读实验指导及有关资料；2.由老师安排每个学生负责检修的项目，要求正确和独立对该项目进行检修；3.在开始维修项目前，先把有关验具和要检修的部位擦拭干净；4.在维修工作中，要观前观后，以免碰坏车床；5.实验完毕以后，必须整理实验工具，请指导教师检查后才能后才可离开实验室；6.实验报告应按检修的统一数据填写。

实验步骤CA6140车床电气原理图如图所示，由主回路、控制回路和照明回路三个部分组成，CA6140车床的控制线路和机械系统的正常工作是分不开的，正确判断是电气还是机械故障和熟悉机电部分配合情况，是迅速排除电气故障的关键。

故障现象：主轴电动机M1不能启动故障分析：元器件名称工作情况检查情况（万用表）熔断器FR1 正常断电情况电阻档测量热继电器FR1 正常断电情况电阻档测量常闭1和2热继电器FR2 正常断电情况电阻档测量常闭2和3停止按钮SB1 正常断电情况电阻档测量SB1常闭3和4 启动按钮SB2 正常断电情况电阻档测量SB常开4和5 KM1的线圈正常断电情况电阻档测量km线圈【实训二：X62W铣床电气实训】（共计50分）1.填空题（18分）（1）工作台快速移动操作：在实际机床中，按动SB5 或SB6 按钮，电磁铁YA 动作，改变机械传动链中间传动装置，实现各方向的快速移动。

维修电工三级考试题一、选择题（每题2分，共20分）1. 交流电路中，电感的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 西门子2. 以下哪种材料不适合用于制作电缆的绝缘层？（）。

A. 聚氯乙烯B. 橡胶C. 棉线D. 聚乙烯3. 电流通过人体时，最危险的途径是（）。

A. 从左手到右脚B. 从右手到左脚C. 从头部到脚底D. 从脚到脚4. 以下哪个不是电动机的启动方式？（）。

A. 直接启动B. 星三角启动C. 变频启动D. 热启动5. 电路中并联电阻的作用是（）。

A. 降低总电阻B. 增加总电阻C. 保持电阻不变D. 短路电路6. 交流电的三要素不包括以下哪一项？（）。

A. 频率B. 相位C. 电压D. 电流7. 电气火灾的主要原因是（）。

A. 过载B. 短路C. 漏电D. 所有以上原因8. 以下哪种仪表用于测量电路中的电流？（）。

A. 万用表B. 电阻表C. 电流表D. 电压表9. 电缆敷设时，以下哪种方法不适合用于潮湿环境？（）。

A. 直埋敷设B. 管道敷设C. 架空敷设D. 沟槽敷设10. 三相异步电动机的额定功率是指（）。

A. 最大功率B. 瞬时功率C. 连续功率D. 功率因数二、判断题（每题2分，共20分）11. 电气设备的操作必须由经过专业培训的电工进行。

（）12. 电气安全标志的作用是为了提醒人们注意安全，防止触电事故的发生。

（）13. 在电气设备上工作时，可以不切断电源，只要采取适当的防护措施。

（）14. 电缆的载流量与电缆的截面积无关，只与电缆的材料和绝缘等级有关。

（）15. 电动机的效率是指电动机输出功率与输入功率的比值。

（）16. 电气设备接地的目的是为了在发生故障时，能够迅速切断电源，保护人身安全。

（）17. 在进行电气设备维修时，可以使用湿手操作电气设备。

（）18. 电气火灾发生时，应立即使用水进行灭火。

（）19. 电缆的敷设方式应根据环境条件和电缆类型来选择。

（）20. 电动机的过载保护装置可以在电动机过载时自动切断电源。

即墨市热电厂电气检修专责人三级岗实践题库1、#2电除尘电场发“输出欠压”故障原因分析？答：内部原因：1、电场内部积灰严重，导致阴极线接地2、阴极线或阳极板脱落造成阴极线和阳极板间短路接地3、阴阳极间有金属异物，造成阴极线和阳极板短路接地4、阴阳极振打装置转动瓷轴损坏或瓷轴箱内严重积灰，造成阴极线接地外部原因：1、高压绝缘子损坏或石英套管内壁结露结灰造成接地2、高压隔离刀闸有接地故障3 、阻尼电阻脱落造成二次电压取样线路接地4、二次电压取样线绝缘损坏对地短路2.变压器自动跳闸如何处理.答：变压器自动跳闸时的处理：（1）如有备用变压器，自投装置不动作，值班人员应迅速将其投入运行，然后立即查明变压器的跳闸的原因。

（2）如无备用变压器时，则须根据掉牌指示查明何种保护动作和变压器跳闸时有何种外部现象。

如检查结果证明变压器跳闸不是由于内部故障所引起，而是由过负荷、外部短路或保护装置二次回路故障所造成，•则变压器可不经外部检查而重新投入运行；否则必须进行检查、试验，以查明变压器跳闸的原因。

若变压器有内部故障的象征时，就进行内部检查。

3、＃5、＃6凝结泵是如何联锁的？（新源）答：＃1、＃2凝结泵的联锁是靠DCS实现的。

以＃1凝结泵运行故障，＃2泵为热备用为例。

备用电机联锁开关投入（在自动位置），备用泵电机“远方/就地”转换开关在“远方”位置，运行接触器动作跳闸，辅助触点动作，＃2泵自启。

4、＃3机高压油泵、交流油泵、直流油泵之间是如何连锁的？（新源）答：1）主油泵油压低于0.7MPa时通过DCS系统自动启动高压油泵（高压油泵控制箱处开关处于DCS控制状态）。

2）润滑油压低于0.05MPa自动启动交流油泵（通过交流油泵就地控制箱）。

3）润滑油压低于0.045MPa自动启动直流润滑油泵，直流油泵启动同时联锁停止交流润滑油泵。

（通过直流油泵就地控制箱）5、UPS由维修旁路切换至逆变器供电的过程（新源）1）维修旁路初始位置位于“维修旁路供电位置”2 ）将“旁路输入熔断器”装入馈电柜内旁路输入熔断器卡座内3）将UPS前面板黑色船型开关置于ＯＮ位置（打开船型开关前，应确保“市电输入”“直流输入”空开处于断开位置）４）待液晶屏上的BYPASS指示灯亮后，将手动维修开关置于UPS供电位置。
