112 带电设备附近测量方法在变电所或电厂测量龙门架及母线夹高度的时候,通常设备带电,棱镜不宜到达,此时可用全站仪激光测距模式,直接对准跨越物进行测量。
此方法既安全又方便,但考虑到电磁影响,平距需多测几测回,在测回较差不大的情况下取平距均值;全站仪激光测距模式测程较短,一般在100m 以内,所以设站不宜距观测点太远。
113 仰角较大时的测量方法1)测站距跨越物较近、仰角大且无法观测跨越点的天顶距时,可以在线路前进方向或后退方向重新传一颗便于观测交叉跨越的桩,然后再于该桩设站,用111所述常规方法测量(如果测站是转角,也可以在前进方向的反向延长线重新传桩设站测量)。
2)测站距跨越物较近、仰角大但还能观测跨越点的天顶距时,不宜采用111所述常规方法测量,此时可采用11311方法重新传桩后再设站测量,当仰角小于10°时,即使平距D 有2m 的误差,跨越物高度误差只在013m 范围内;当然也可以采用112方法,用激光测距模式直接对准跨越点测量,也能取得较好的效果。
架空线路交叉跨越距离 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-五、架空线路交叉跨越距离（一）对地距离1．导线与地面的距离、在最大弧垂情况下，不应小于表8-4的规定。

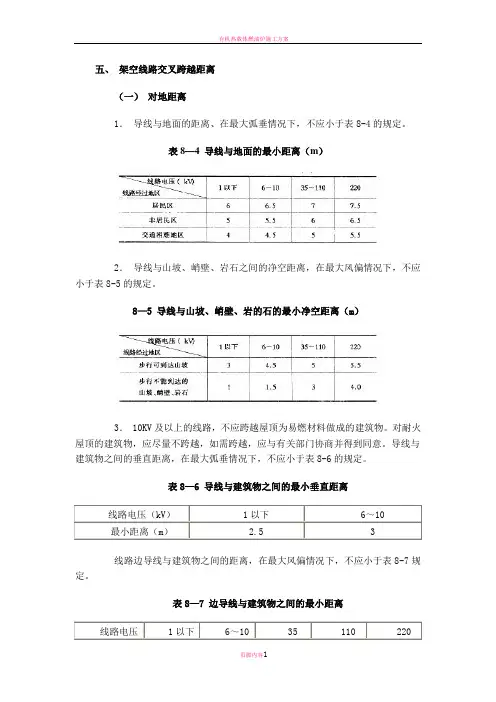

表8—4 导线与地面的最小距离（m）2．导线与山坡、峭壁、岩石之间的净空距离，在最大风偏情况下，不应小于表8-5的规定。
8—5 导线与山坡、峭壁、岩的石的最小净空距离（m）3． 10KV及以上的线路，不应跨越屋顶为易燃材料做成的建筑物。
对耐火屋顶的建筑物，应尽量不跨越，如需跨越，应与有关部门协商并得到同意。
导线与建筑物之间的垂直距离，在最大弧垂情况下，不应小于表8-6的规定。
表8—6 导线与建筑物之间的最小垂直距离线路电压（kV）1以下6～10最小距离（m） 3线路边导线与建筑物之间的距离，在最大风偏情况下，不应小于表8-7规定。
表8—7 边导线与建筑物之间的最小距离线路电压1以下6～10 35 110 220（二）交叉跨越距离1．架空电力线路与弱电线路交叉，交叉角应符合表8-8。
表8—8 电力线路与弱电线路的交叉角2．架空电力线路与弱电线路交叉的垂直距离，不应小于表8-9规定。
表8—9 电力线路与弱电线路交叉的最小垂直距离弱电线路与电力线路同杆架设时，弱电线路应架设在电力线路的下方，与电力线路最下层的横担距离不应小于2m。
3．线路与铁路、道路交叉的垂直距离，不应小于表8-10的规定。
表8—10 线路与铁路、道路的最小垂直距离（m）4．同级电压线路相互交叉或与低电压线路交叉时，两交叉线路导（地）线的最小垂直距离不应小于表8-11的规定。
表8—11同级电压线路相互交叉或与低电压线路交叉最小垂直距离5． 10KV及以下的线路，导线与街道人行道树之间的距离，不应小于表8-12的规定。
表8—12 导线与街道行道树之间的最小距离（m）6．线路与管道交叉、平行、应避开管道的检查孔。

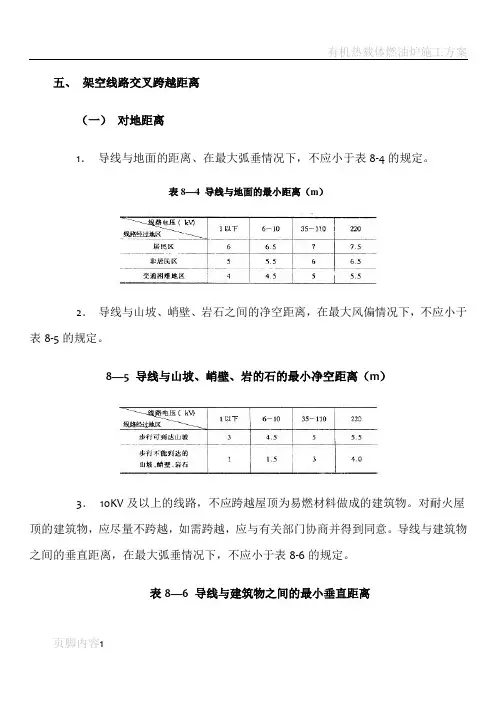

五、架空线路交叉跨越距离（一）对地距离1．导线与地面的距离、在最大弧垂情况下，不应小于表8-4的规定。
表8—4 导线与地面的最小距离（m）2．导线与山坡、峭壁、岩石之间的净空距离，在最大风偏情况下，不应小于表8-5的规定。
8—5 导线与山坡、峭壁、岩的石的最小净空距离（m）3．10KV及以上的线路，不应跨越屋顶为易燃材料做成的建筑物。
对耐火屋顶的建筑物，应尽量不跨越，如需跨越，应与有关部门协商并得到同意。
导线与建筑物之间的垂直距离，在最大弧垂情况下，不应小于表8-6的规定。
表8—6 导线与建筑物之间的最小垂直距离线路边导线与建筑物之间的距离，在最大风偏情况下，不应小于表8-7规定。
表8—7 边导线与建筑物之间的最小距离（二）交叉跨越距离1．架空电力线路与弱电线路交叉，交叉角应符合表8-8。
表8—8 电力线路与弱电线路的交叉角2．架空电力线路与弱电线路交叉的垂直距离，不应小于表8-9规定。
表8—9 电力线路与弱电线路交叉的最小垂直距离弱电线路与电力线路同杆架设时，弱电线路应架设在电力线路的下方，与电力线路最下层的横担距离不应小于2m。
3．线路与铁路、道路交叉的垂直距离，不应小于表8-10的规定。
表8—10 线路与铁路、道路的最小垂直距离（m）4．同级电压线路相互交叉或与低电压线路交叉时，两交叉线路导（地）线的最小垂直距离不应小于表8-11的规定。
表8—11同级电压线路相互交叉或与低电压线路交叉最小垂直距离5．10KV及以下的线路，导线与街道人行道树之间的距离，不应小于表8-12的规定。
表8—12 导线与街道行道树之间的最小距离（m）6．线路与管道交叉、平行、应避开管道的检查孔。
交叉、接近的最小垂直距离及最小水平距离，应符合下列数值：1）最小垂直距离：200kV 5m35～110kV 4m10kV及以下3m2）最小水平距离：35～220kV ≥最高杆（塔）的高度（开阔区）10kV 2m（路径受限制地区）1kV以下 1.5(路径受限制地区)7．线路与各种设施交叉时，线路的导线不应有接头。
