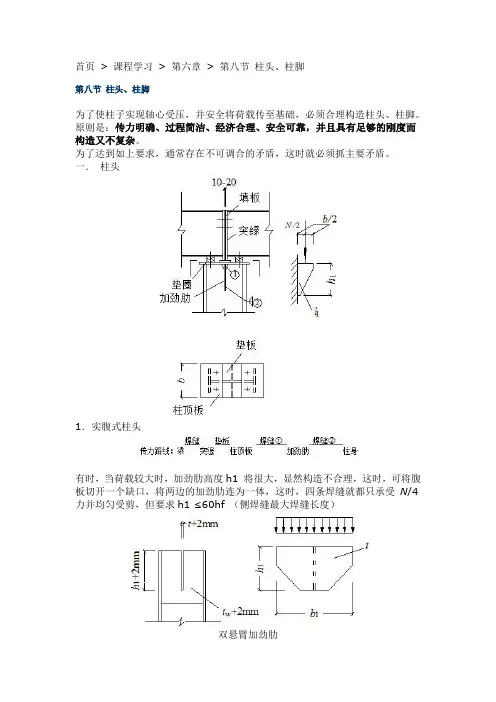

首页> 课程学习> 第六章> 第八节柱头、柱脚第八节柱头、柱脚为了使柱子实现轴心受压，并安全将荷载传至基础，必须合理构造柱头、柱脚。

原则是：传力明确、过程简洁、经济合理、安全可靠，并且具有足够的刚度而构造又不复杂。

为了达到如上要求，通常存在不可调合的矛盾，这时就必须抓主要矛盾。

一．柱头1．实腹式柱头有时，当荷载较大时，加劲肋高度h1 将很大，显然构造不合理，这时，可将腹板切开一个缺口，将两边的加劲肋连为一体，这时，四条焊缝就都只承受N/4力并均匀受剪，但要求h1 ≤60hf （侧焊缝最大焊缝长度）双悬臂加劲肋2．格构式柱头传力路线：梁→垫板→柱顶板→加劲肋→缀板→柱肢缀板与加劲肋受力形式相同。

加劲肋的抗弯及抗剪强度应进行计算。

3．简单实腹式柱端构造这两种构造非常简单——传力简捷，但不明确，只有在荷载不太大的时候采用，无论哪一种都应当考虑其中一边无活荷作用时偏心荷载的作用。

4．侧面和梁连接的柱头按V =1.25N计算承托焊缝二．柱脚通常为铰接。

传力路线：柱肢──靴梁──底板──混凝土基础通常柱肢制作稍短一些，其与底板用构造焊缝相连，不计受力。

计算自下而上，即从底板开始，从柱底板放大的概念上讲，可以将柱脚定义为“柱鞋”，即保证混凝土基础不被压坏。

1．底板f c——混凝土轴心抗压设计强度a1——槽钢高度t——靴梁厚度10～14mmc——悬臂宽度，c=3～4倍螺栓直径d。

d=20～24mm，则L可求。

底板的厚度确定取决于受力大小，可将其分为不同受力区域：四边支承、三边支承和一边支承（悬臂板）。

悬臂部分：三边支承部分：a1——自由边长度β──因数，与b1/a1有关。

从表中可以看出，b1越小，约束作用越大，M3小，反之，b1大，则第三约束边作用小，当b1/a1 ≥1.4时，此影响接近于0，板所受弯矩为，为了减小板厚，b1>a1 时，可加隔板，进一步划分一块四边支承部分。

四边支承部分：a——四边支承板短边长度α——因数，与b/a有关。

斜拉桥的传力路径1. 引言斜拉桥是一种采用斜拉索承担主要荷载的桥梁结构，其独特的设计使其具有良好的力学性能和美观的外观。

斜拉桥的传力路径是指荷载传递到桥墩和桥面的路径，了解传力路径对于设计和构造斜拉桥至关重要。

本文将全面、详细、完整地探讨斜拉桥的传力路径。

2. 斜拉桥的结构特点斜拉桥是由主梁、斜拉索、桥塔和桥面等组成的。

其结构特点如下：1.主梁：主梁是斜拉桥的主要承载构件，一般采用钢桁架结构。

主梁负责承担桥面荷载，并将荷载传递到斜拉索和桥塔上。

2.斜拉索：斜拉桥采用多条斜拉索作为承担主要荷载的构件。

斜拉索的一端固定在主梁上，另一端固定在桥塔上，通过调节斜拉索的张力，可以实现对桥面荷载的调节和平衡。

3.桥塔：桥塔是斜拉桥的支撑构件，承受主梁传递过来的荷载，并将荷载传递到桥墩和基础中。

桥塔的高度和斜向布置使得斜拉索能够起到较好的承载作用。

4.桥面：桥面是斜拉桥上供车辆和行人通行的部分。

桥面通过主梁传递荷载到斜拉索上。

3. 传力路径的分析传力路径是指荷载从施加点传递到承载点的路径。

在斜拉桥中，荷载的传力路径主要包括以下几个步骤：3.1 主梁传力主梁作为斜拉桥的主要承载构件，荷载首先通过主梁传递。

主梁将荷载分配到更多的斜拉索上，并将荷载沿斜拉索的方向传递到桥塔上。

3.2 斜拉索传力斜拉索作为承担主要荷载的构件，起到传递和平衡荷载的作用。

荷载通过主梁传递到斜拉索上后，在斜拉索的张力作用下继续传递。

斜拉索通过其固定在桥塔上的锚固点，将荷载传递到桥塔上。

3.3 桥塔传力桥塔是斜拉桥的支撑构件，接收来自斜拉索的荷载并将其传递到桥墩和基础中。

桥塔将来自斜拉索的荷载以压力的形式传递到桥墩上部的横梁。

3.4 桥墩传力桥墩作为斜拉桥的支撑点，承受桥塔传来的压力荷载，并将其传递到基础中。

桥墩通过其底部的基础将荷载传递到地基中，使得地基能够承受并分散荷载。

4. 传力路径的影响因素传力路径的设计和选择需要考虑多种因素，包括荷载特性、材料性能和结构安全等。
