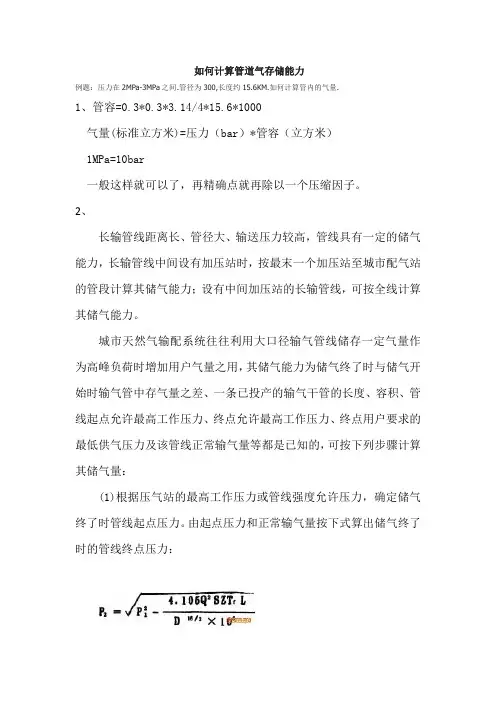

如何计算管道气存储能力例题：压力在2MPa-3MPa之间.管径为300,长度约15.6KM.如何计算管内的气量.1、管容=0.3*0.3*3.14/4*15.6*1000气量(标准立方米)=压力（bar）*管容（立方米）1MPa=10bar一般这样就可以了，再精确点就再除以一个压缩因子。
2、长输管线距离长、管径大、输送压力较高，管线具有一定的储气能力，长输管线中间设有加压站时，按最末一个加压站至城市配气站的管段计算其储气能力；设有中间加压站的长输管线，可按全线计算其储气能力。
城市天然气输配系统往往利用大口径输气管线储存一定气量作为高峰负荷时增加用户气量之用，其储气能力为储气终了时与储气开始时输气管中存气量之差、一条已投产的输气干管的长度、容积、管线起点允许最高工作压力、终点允许最高工作压力、终点用户要求的最低供气压力及该管线正常输气量等都是已知的，可按下列步骤计算其储气量：(1)根据压气站的最高工作压力或管线强度允许压力，确定储气终了时管线起点压力。
由起点压力和正常输气量按下式算出储气终了时的管线终点压力：式中Q——天然气通过能力(m3/d)；(20℃，101，3kPa)D——输气管内径(cm)；P1——输气管线的起点绝对压力(106Pa)；P2——输气管线的终点绝对压力(106Pa)；S——天然气相对密度；Tf——天然气平均绝对温度(K)；L——输气管线长度(km)；Z——天然气平均压缩因子。
(2)求储气开始时起点压力式中P1min——储气开始时起点绝对压力(106Pa)；P2min——储气开始时终点绝对压力(106Pa)；P1max——储气终了时起点绝对压力(106Pa)；P2max——储气终了时终点绝对压力(106Pa)；(3)计算管线的容积V=(Л/4)D2L(4)储气开始时的平均压力(5)储气终了时的平均压力(6)储气量式中Q。
——输气管线储气量(m3);(20℃，101.3kPa)V——输气管线容积(m3)；To——293(K)；Tm——天然气平均温度(K);Po——标准状态下的压力(101.3kPa);Z1、Z2——在Pm2、Pm2下的压缩因子;Pm1——储气终了时的平均压力(106Pa);Pm2——储气开始时的平均压力(106Pa)。

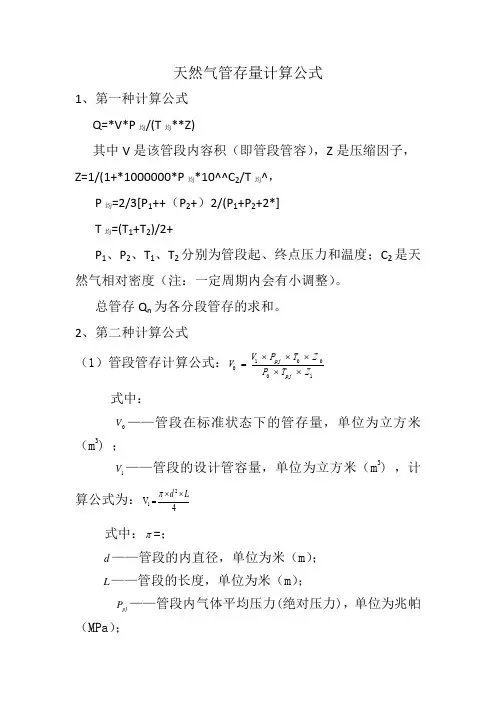

天然气管存量的两种计算公式天然气管存量的两种计算公式Prepared on 22 November 2020天然气管存量计算公式1、第一种计算公式Q=*V*P 均/(T 均**Z) 其中V 是该管段内容积（即管段管容），Z 是压缩因子，Z=1/(1+*1000000*P 均*10^^C 2/T 均^，P 均=2/3[P 1++（P 2+）2/(P 1+P 2+2*]T 均=(T 1+T 2)/2+P 1、P 2、T 1、T 2分别为管段起、终点压力和温度；C 2是天然气相对密度（注：一定周期内会有小调整）。
总管存Q n 为各分段管存的求和。
2、第二种计算公式（1）管段管存计算公式：100001pj pj V P T Z V P T Z =??式中：0V ——管段在标准状态下的管存量，单位为立方米（m 3) ； 1V ——管段的设计管容量，单位为立方米（m 3) ，计算公式为：4V 21L d ??=π 式中：π=；d ——管段的内直径，单位为米（m ）；L ——管段的长度，单位为米（m ）；pj P ——管段内气体平均压力(绝对压力)，单位为兆帕（MPa ）；0T ——标准参比条件的温度，数值为；0Z ——标准参比条件下的压缩因子，数值为；P——标准参比条件的压力，数值为；T——管段内气体平均温度，单位为开尔文（K）；pjZ——工况条件下的压缩因子，根据GB/T 《天然气压缩因子的计1算第2部分：用摩尔组成进行计算》计算求得。
（2）平均压力计算公式：式中：P——管段起点气体压力，单位为兆帕(MPa)；1P——管段终点气体压力，单位为兆帕(MPa)。
2（3）平均温度计算公式：式中：T——管段起点气体温度，单位为开尔文（K）；1T——管段终点气体温度，单位为开尔文（K）。
2注:气体体积的标准参比条件是p０=，T０=。
PE管输气量计算1.斯托克斯定理：对于层流条件下的气体输送，根据斯托克斯定理，气体的体积流量与管道的压力差成正比，与管道的长度和直径的平方成反比。
即V=K*(P1-P2)*(L/d^2)，其中V为气体的体积流量，K为常数，P1和P2分别为管道两端的压力，L为管道的长度，d为管道的直径。
2.柯西方程：对于气体在管道中的流动，根据柯西方程，气体的流量与流速成正比，与管道的截面积成正比。
即Q=A*V，其中Q为气体的流量，A为管道的截面积，V为气体的流速。
根据以上原理，可将PE管输气量的计算分为以下几个步骤：1.确定输气量的单位。
一般来说，气体的体积流量单位为立方米/小时或立方米/秒。
2.确定输气条件。
包括输气压力、输气温度、管道的长度和直径。
输气压力一般表示为P1，而P2可以近似为大气压力。
输气温度一般以摄氏度为单位。
3.根据输气条件计算压力差。
压力差为P1-P24.确定PE管的长度和直径。
PE管的长度和直径是计算输气量的重要参数，需要准确测量或查阅相关数据。
5.根据斯托克斯定理计算气体的体积流量。
根据所给的公式V=K*(P1-P2)*(L/d^2)，将压力差、长度和直径代入公式中进行计算。
6.根据柯西方程计算气体的流速。
根据所给的公式Q=A*V，将体积流量和管道截面积代入公式中进行计算。
通过以上步骤，就可以计算出PE管输送气体的流量。
需要注意的是，PE管输气量的计算还会受到其他因素的影响，例如气体的密度、压力损失、管道的粗糙度等，这些因素可能需要引入一些修正系数进行修正。
此外，还需要注意单位的转换和计算精度的控制。
如何计算管道气存储能力例题：压力在2MPa-3MPa之间.管径为300,长度约15.6KM.如何计算管内的气量.1、管容=0.3*0.3*3.14/4*15.6*1000气量(标准立方米)=压力（bar）*管容（立方米）1MPa=10bar一般这样就可以了，再精确点就再除以一个压缩因子。
2、长输管线距离长、能力，长输管线中间设有加压站时，其储气能力。
终点允许最高工作压力、终点用户要求的可按下列步骤计算其储气量：(1)根据压气站的最高工作压力或管线强度允许压力，确定储气终了时管线起点压力。
由起点压力和正常输气量按下式算出储气终了时的管线终点压力：式中Q——天然气通过能力(m3/d)；(20℃，101，3kPa)D——输气管内径(cm)；P1——输气管线的起点绝对压力P2S(km)；Z——天然气平均压缩因子。
(2)求储气开始时起点压力式中P1min——储气开始时起点绝对压力(106Pa)；P2min——储气开始时终点绝对压力(106Pa)；P1max——储气终了时起点绝对压力(106Pa)；P2max——储气终了时终点绝对压力(106Pa)；(3)计算管线的容积V=(Л(4)(6)储气量式中Q。
——输气管线储气量(m3);(20℃，101.3kPa)V——输气管线容积(m3)；To——293(K)；Tm——天然气平均温度(K);Po——标准状态下的压力(101.3kPa);Z1、Z2——在Pm2、Pm2下的压缩因子Pm1。
一、天然气管道系统的分类目前，天然气的供应主要向管道输气方向发展，由长输管道的高压管道输配系统和城市管道输配系统组成。
“西气东输”工程的天然气管道采用高压输气技术，提供给下游各城市的天然气压力较传统压力有很大的提高。
而随着城市天然气供应规模的扩大、用户的增多，原有城市管网的中、低压输配系统已经不能满足日常的调峰，因此，城市的天然气输配系统已经向多级压力级的配气系统发展，逐步形成城市外围一级高压天然气输气管道、城市二级中、低压天然气管道和高压球罐混合调峰系统，有利于满足不同用户的压力需求，同时降低城市内部输配管网的运行压力，增加管网气量调度能力等。
天然气管存量计算公式1、第一种计算公式 Q=*V*P 均/(T 均**Z)其中V 是该管段内容积（即管段管容），Z 是压缩因子，Z=1/(1+*1000000*P 均*10^^C 2/T 均^， P 均=2/3[P 1++（P 2+）2/(P 1+P 2+2*] T 均=(T 1+T 2)/2+P 1、P 2、T 1、T 2分别为管段起、终点压力和温度；C 2是天然气相对密度（注：一定周期内会有小调整）。
总管存Q n 为各分段管存的求和。
2、第二种计算公式 （1）管段管存计算公式：10001pj pj V P T Z V P T Z ⨯⨯⨯=⨯⨯式中：0V ——管段在标准状态下的管存量，单位为立方米（m 3) ；1V ——管段的设计管容量，单位为立方米（m 3) ，计算公式为：4V 21Ld ⨯⨯=π式中：π=；d ——管段的内直径，单位为米（m ）； L ——管段的长度，单位为米（m ）； pj P ——管段内气体平均压力(绝对压力)，单位为兆帕（MPa ）；T——标准参比条件的温度，数值为；Z——标准参比条件下的压缩因子，数值为；P——标准参比条件的压力，数值为；T——管段内气体平均温度，单位为开尔文（K）；pjZ——工况条件下的压缩因子，根据GB/T 《天然气1压缩因子的计算第2部分：用摩尔组成进行计算》计算求得。
（2）平均压力计算公式：式中：P——管段起点气体压力，单位为兆帕(MPa)；1P——管段终点气体压力，单位为兆帕(MPa)。
2（3）平均温度计算公式：式中：T——管段起点气体温度，单位为开尔文（K）；1T——管段终点气体温度，单位为开尔文（K）。
2注:气体体积的标准参比条件是p０=，T０=。
管道储气量计算公式V=π*(D^2-d^2)*L*P/(4*Z*T)其中V表示管道的储气量（单位为立方米）；D表示管道的外径（单位为米）；d表示管道的内径（单位为米）；L表示管道的长度（单位为米）；P表示气体的压力（单位为帕斯卡）；Z表示气体压缩因子（无单位，一般认为是常数）；T表示气体的温度（单位为开尔文）。
这个公式基于理想气体状态方程（PV=ZRT）和储气体密度（ρ）的定义（m/V=ρ）计算得出。
实际上，有些情况下，Z值和压力可能会通过其他的方法进行估算，而不是直接使用该公式。
针对不同的管道形状，可以将上述公式进行不同程度的简化或者修正。
以下列举几种常见的管道形状和相关公式：1.圆管：对于一个圆形截面的管道，可以根据公式简化为：V=π*(D^2)*L/42.圆弯管：对于一个有圆形截面的弯管，可以将整个弯曲部分的储气量视为一个圆柱体，并将其与缺口部分储气量相加，公式为：V = π * (D^2) * L / 4 + V_gap其中，V_gap表示缺口部分的储气量。
3.长方形管：对于一个长方形截面的管道，可以根据公式简化为：V=(b*h)*L其中，b表示长方形的宽度，h表示长方形的高度。
需要注意的是，这些公式仅仅是估算的近似值，并且基于一些假设条件。
在实际应用中，需要根据具体的工程要求和实际情况进行更为精确的计算。
另外，这些公式也未考虑管道的支撑结构和其他附加设备对储气量的影响，因此实际储气量可能会有一定的偏差。
对于更为复杂的管道系统，可能需要使用仿真软件进行模拟计算。

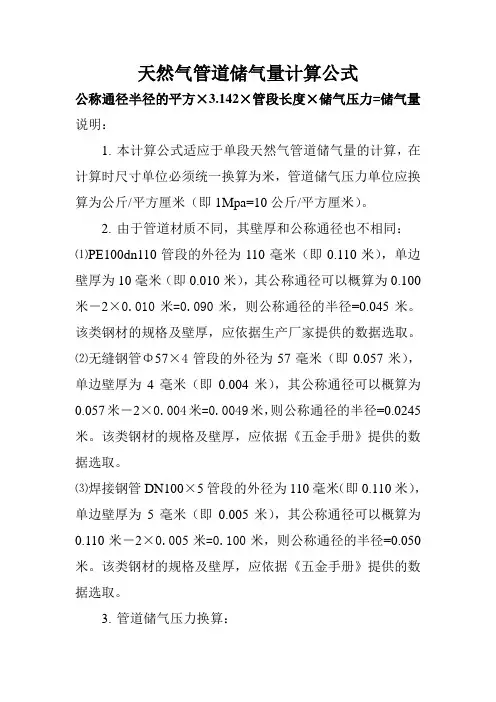

天然气管道储气量计算公式公称通径半径的平方×3.142×管段长度×储气压力=储气量说明：1.本计算公式适应于单段天然气管道储气量的计算，在计算时尺寸单位必须统一换算为米，管道储气压力单位应换算为公斤/平方厘米（即1Mpa=10公斤/平方厘米）。
2.由于管道材质不同，其壁厚和公称通径也不相同：⑴PE100dn110管段的外径为110毫米（即0.110米），单边壁厚为10毫米（即0.010米），其公称通径可以概算为0.100米－2×0.010米=0.090米，则公称通径的半径=0.045米。
该类钢材的规格及壁厚，应依据生产厂家提供的数据选取。
⑵无缝钢管Φ57×4管段的外径为57毫米（即0.057米），单边壁厚为4毫米（即0.004米），其公称通径可以概算为0.057米－2×0.004米=0.0049米，则公称通径的半径=0.0245米。
该类钢材的规格及壁厚，应依据《五金手册》提供的数据选取。
⑶焊接钢管DN100×5管段的外径为110毫米（即0.110米），单边壁厚为5毫米（即0.005米），其公称通径可以概算为0.110米－2×0.005米=0.100米，则公称通径的半径=0.050米。
该类钢材的规格及壁厚，应依据《五金手册》提供的数据选取。
3.管道储气压力换算：⑴城区中压管道压力如为0.35 Mpa，换算后应为3.5公斤/平方厘米。
⑵高压/次高压管道压力如为1.0 Mpa，换算后应为10公斤/平方厘米。
4.计算实例：⑴城区中压管道PE100dn110管段的储气压力为0.35 Mpa，该段管道长度为1241米，则该段该段的储气量应为：0.045×0.045×3.142×1241×3.5=27.6355标方⑵城区中压无缝钢管Φ57×4管段的储气压力为0.35 Mpa，该段管道长度为41米，则该段该段的储气量应为：0.0245×0.0245×3.142×41×3.5=0.0386标方⑶城区中压焊接钢管DN100×5管段的储气压力为0.30 Mpa，该段管道长度为171米，则该段该段的储气量应为：0.050×0.050×3.142×171×3=1.8标方⑷管材和管道压力等级不同时可参照以上公式进行测算。
天然气管存量的两种计算公式Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998天然气管存量计算公式1、第一种计算公式 Q=*V*P 均/(T 均**Z)其中V 是该管段内容积（即管段管容），Z 是压缩因子，Z=1/(1+*1000000*P 均*10^^C 2/T 均^， P 均=2/3[P 1++（P 2+）2/(P 1+P 2+2*] T 均=(T 1+T 2)/2+P 1、P 2、T 1、T 2分别为管段起、终点压力和温度；C 2是天然气相对密度（注：一定周期内会有小调整）。
总管存Q n 为各分段管存的求和。
2、第二种计算公式 （1）管段管存计算公式：10001pj pj V P T Z V P T Z ⨯⨯⨯=⨯⨯式中：0V ——管段在标准状态下的管存量，单位为立方米（m 3) ；1V ——管段的设计管容量，单位为立方米（m 3) ，计算公式为：4V 21Ld ⨯⨯=π式中：π=；d ——管段的内直径，单位为米（m ）；L ——管段的长度，单位为米（m ）；pj P ——管段内气体平均压力(绝对压力)，单位为兆帕（MPa ）；T——标准参比条件的温度，数值为；Z——标准参比条件下的压缩因子，数值为；P——标准参比条件的压力，数值为；T——管段内气体平均温度，单位为开尔文（K）；pjZ——工况条件下的压缩因子，根据GB/T 《天然气1压缩因子的计算第2部分：用摩尔组成进行计算》计算求得。
（2）平均压力计算公式：式中：P——管段起点气体压力，单位为兆帕(MPa)；1P——管段终点气体压力，单位为兆帕(MPa)。
2（3）平均温度计算公式：式中：T——管段起点气体温度，单位为开尔文（K）；1T——管段终点气体温度，单位为开尔文（K）。
2注:气体体积的标准参比条件是p０=，T０=。
三种计算方法得到的数据顺序为：PVT方法，差压方法，简单方法，尤其在压力较高时的误差更大，压力在3Mpa以下时结果就比较接近。
谁能告诉我三种方法的使用范围。
1、简单计算方法
目前庆哈、庆齐管道的用户需求量和设计输量差别很大，首末站的压降比较小，基本可以忽略不计。
计算管道的容积可以采用以下的公式：
容积管容
储气量（标准立方米）=压力（bar）*管容（立方米）*压缩因子其中：
而天然气压缩因子一般按照0.95计算
管道运行压力以首末站平均压力计
（1 Mpa=10 bar）
下表是管道在不同的运行压力下管道储气量：
二、PVT计算方法
稳态下管道容积理论公式；PV=ZRT
Ppj：管道介质平均压力，P0＝101325Pa
V0：管道容积
T0＝273.15K，T=278.15K（目前管道的运行温度）
Z:天然气压缩因子（因环境温度、管道压力变化而变化，Z0=1，Z=0.95）
下表是管道在不同的运行压力下管道储气量：
三、管道压差计算方法
外输管网压力在升高或降低时，会导致管容量发生变化。
通过管道压力计算公式：
其中：—管线上任意一点的压力；
—管线起点压力；
—管线终点压力。
管容计算公式
积分，可得到
其中：—管线起点压力；
—管线终点压力。
天然气管存量计算公式1、第一种计算公式 Q=*V*P 均/(T 均**Z)其中V 是该管段内容积（即管段管容），Z 是压缩因子，Z=1/(1+*1000000*P 均*10^^C 2/T 均^， P 均=2/3[P 1++（P 2+）2/(P 1+P 2+2*] T 均=(T 1+T 2)/2+P 1、P 2、T 1、T 2分别为管段起、终点压力和温度；C 2是天然气相对密度（注：一定周期内会有小调整）。
总管存Q n 为各分段管存的求和。
2、第二种计算公式 （1）管段管存计算公式：式中：0V ——管段在标准状态下的管存量，单位为立方米（m 3) ；1V ——管段的设计管容量，单位为立方米（m 3) ，计算公式为：4V 21Ld ⨯⨯=π式中：π=；d ——管段的内直径，单位为米（m ）； 10001pj pj V P T Z V P T Z ⨯⨯⨯=⨯⨯L ——管段的长度，单位为米（m ）； pj P ——管段内气体平均压力(绝对压力)，单位为兆帕（MPa ）；0T ——标准参比条件的温度，数值为； 0Z ——标准参比条件下的压缩因子，数值为； 0P ——标准参比条件的压力，数值为；pj T ——管段内气体平均温度，单位为开尔文（K ）；1Z ——工况条件下的压缩因子，根据GB/T 《天然气压缩因子的计算 第2部分：用摩尔组成进行计算》计算求得。
（2） 平均压力计算公式：式中：1P ——管段起点气体压力，单位为兆帕(MPa)；2P ——管段终点气体压力，单位为兆帕(MPa)。
（3） 平均温度计算公式：123132T T T pj ⨯+⨯=式中：1T ——管段起点气体温度，单位为开尔文（K ）；2T ——管段终点气体温度，单位为开尔文（K ）。
注:气体体积的标准参比条件是p ０=，T ０=12121223pj P P P P P P P ⎡⎤⨯=⨯+-⎢⎥+⎣⎦。
计算管道储气量计算公式管道的储气量是指在一定压力下，管道内储存的气体的体积。
为了准确计算管道的储气量，需要考虑以下几个因素：管道的尺寸、压力、温度和管道材料的相关参数。
首先，我们需要确定管道的尺寸。
管道的尺寸可以通过管径和长度来表示。
管径可以使用公制单位（如毫米）或英制单位（如英寸）来表示，长度通常使用米作为单位。
管道的尺寸决定了管道的截面积，从而影响储气量的计算。
其次，压力是计算管道储气量非常重要的一个参数。
压力通常以帕斯卡为单位，是指气体对管道壁施加的压力。
压力越高，储气量也就越大。
在计算储气量时，通常使用绝对压力，即考虑大气压的影响。
现在，我们需要考虑管道的温度。
温度以摄氏度为单位，对于气体的储气量计算有很大影响。
当温度升高时，气体分子的平均动能也会增加，导致储气量减小。
因此，在计算储气量时，需要将温度转换为开尔文温度来使用。
最后，管道材料的相关参数也需要考虑。
例如，不同材料的管道有不同的弹性模量（也称为杨氏模量），该参数描述了材料对应力的响应能力。
弹性模量越高，管道在受到外力时变形的能力就越小。
以下是管道储气量的计算公式：V=π*(d/2)²*L然而，在实际计算中，这个公式无法单纯地应用于储气量的精确计算。
为了更准确地计算管道的储气量，需要考虑到压力、温度和材料参数等因素。
根据理想气体状态方程，可以推导出储气量的计算公式：V=(P*Vm)/(R*T)其中，V表示储气量，P表示绝对压力，Vm表示气体的摩尔体积，R表示气体常数，T表示开尔文温度。
气体的摩尔体积可以通过以下公式计算：Vm=v/M其中，v表示气体的体积，M表示气体的摩尔质量。
综上所述，计算管道的储气量需要考虑到管道的尺寸、压力、温度和管道材料的相关参数。
通过使用适当的公式和单位转换，可以准确计算出管道的储气量。
如何计算管道气存储能力例题：压力在2MPa-3MPa之间.管径为300,长度约15.6KM.如何计算管内的气量.1、管容=0.3*0.3*3.14/4*15.6*1000气量(标准立方米)=压力（bar）*管容（立方米）1MPa=10bar一般这样就可以了，再精确点就再除以一个压缩因子。
2、长输管线距离长、管径大、输送压力较高，管线具有一定的储气能力，长输管线中间设有加压站时，按最末一个加压站至城市配气站的管段计算其储气能力；设有中间加压站的长输管线，可按全线计算其储气能力。
城市天然气输配系统往往利用大口径输气管线储存一定气量作为高峰负荷时增加用户气量之用，其储气能力为储气终了时与储气开始时输气管中存气量之差、一条已投产的输气干管的长度、容积、管线起点允许最高工作压力、终点允许最高工作压力、终点用户要求的最低供气压力及该管线正常输气量等都是已知的，可按下列步骤计算其储气量：(1)根据压气站的最高工作压力或管线强度允许压力，确定储气终了时管线起点压力。
由起点压力和正常输气量按下式算出储气终了时的管线终点压力：式中Q——天然气通过能力(m3/d)；(20℃，101，3kPa)D——输气管内径(cm)；P1——输气管线的起点绝对压力(106Pa)；P2——输气管线的终点绝对压力(106Pa)；S——天然气相对密度；Tf——天然气平均绝对温度(K)；L——输气管线长度(km)；Z——天然气平均压缩因子。
(2)求储气开始时起点压力式中P1min——储气开始时起点绝对压力(106Pa)；P2min——储气开始时终点绝对压力(106Pa)；P1max——储气终了时起点绝对压力(106Pa)；P2max——储气终了时终点绝对压力(106Pa)；(3)计算管线的容积V=(Л/4)D2L(4)储气开始时的平均压力(5)储气终了时的平均压力(6)储气量式中Q。
——输气管线储气量(m3);(20℃，101.3kPa)V——输气管线容积(m3)；To——293(K)；Tm——天然气平均温度(K);Po——标准状态下的压力(101.3kPa);Z1、Z2——在Pm2、Pm2下的压缩因子;Pm1——储气终了时的平均压力(106Pa);Pm2——储气开始时的平均压力(106Pa)。
天然气管存量计算公式1、第一种计算公式Q=293.15*V*P 均/（T 均*0.101325*Z）其中V是该管段内容积（即管段管容），Z是压缩因子，Z=1/（1+5.072*1000000*P 均*10A1.785A C 2/T 均A3.825），P 均=2/3[P 1+0.101325+ （P2+0.101325）2/（P 1+P2+2*0.101325）]T 均=（「+T2）/2+273.15P 1、P2、「、T2分别为管段起、终点压力和温度；G是天然气相对密度（注：一定周期内会有小调整）。
总管存Q为各分段管存的求和。
2、第二种计算公式（1）管段管存计算公式：V0二0沪丁刖乙式中：V。
管段在标准状态下的管存量，单位为立方米（m i）；V1 —管段的设计管容量，单位为立方米（mb，计2算公式为：V厂亠^4式中：=3.1415926 ；d――管段的内直径，单位为米（m；L—管段的长度，单位为米（m；P pj ――管段内气体平均压力（绝对压力），单位为兆帕（MPa；T o ――标准参比条件的温度，数值为293.15K ；Z o――标准参比条件下的压缩因子，数值为0.9980 ；P o ――标准参比条件的压力，数值为0.101325MPa；T pj ――管段内气体平均温度，单位为开尔文（K）；Z i ――工况条件下的压缩因子，根据GB/T 17747.2《天然气压缩因子的计算第2部分：用摩尔组成进行计算》计算求得（2）平均压力计算公式:式中：P i――管段起点气体压力，单位为兆帕（MPa）；P2 ------------- 管段终点气体压力，单位为兆帕（MPa）（3）平均温度计算公式:T1 ――管段起点气体温度，单位为开尔文（K）；T2 ――管段终点气体温度，单位为开尔文（K）。
注：气体体积的标准参比条件是P o =0.101325MPa T o =293.15KT1式中:3欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
